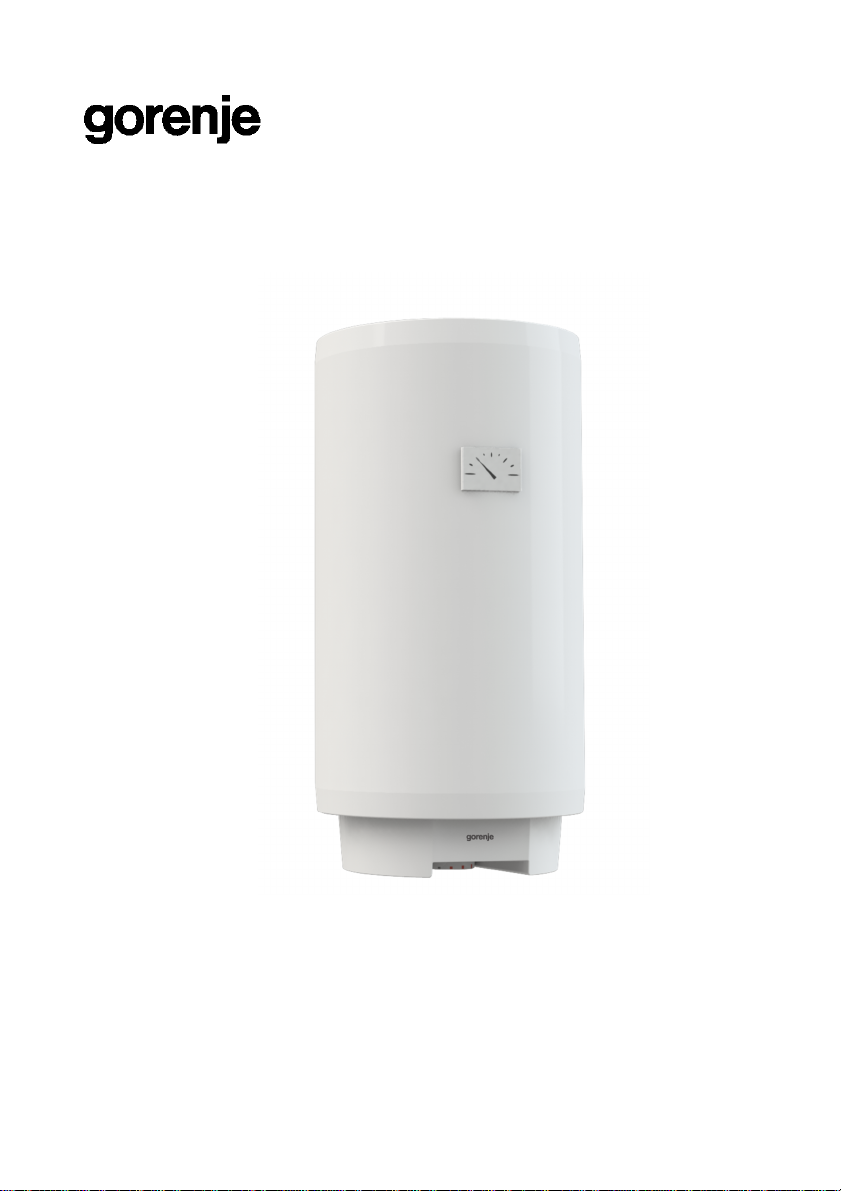

Gorenje TGR SUPER SLIM User manual

TGR SUPER SLIM

2

3
Інструкція зексплуатації 4
Руководство по зксплуатации 9
Instrucţiuni de utilizare 14
Instructions for Use 19

4
Шановний покупець, ми вдячні Вам за придбання нашої продукції.
П Р Д УСТАНОВКОЮ ТА П РШИМ ВИКОРИСТАННЯМ УВАЖНО ПРОЧИТАЙТ
ЦЮ ІНСТРУКЦІЮ!
Ц Й ПРИЛАД Н ПРИЗНАЧ НИЙ ДЛЯ КОРИСТУВАННЯ ОСОБАМИ (ВКЛЮЧНО З
ДІТЬМИ) ЗОБМ Ж НИМИ МОЖЛИВОСТЯМИ С НСОРНОЇ СИСТ МИ АБО
ОБМ Ж НИМИ РОЗУМОВИМИ ТА ФІЗИЧНИМИ ЗДІБНОСТЯМИ, АТАКОЖ
ОСОБАМИ, КОТРІ Н МАЮТЬ ДОСТАТНЬОГО ДОСВІДУ ІЗНАНЬ, Б З
КОНТРОЛЮ ТА К РІВНИЦТВА ВІДПОВІДАЛЬНИХ ЗА ЇХНЮ Б ЗП КУ.
Н ДОЗВОЛЯЙТ ДІТЯМ ГРАТИСЯ ЗПРИЛАДОМ!
Водонагрівач виготовлений іпройшов перевірку увідповідності до діючих стандартів,
що підтверджено Сертифікатом Якості та Сертифікатом Електромагнітної
Відповідності. Основні характеристики приладу вка ані втаблиці даних, яка
находиться між сполучувальними шлангами. Підключення до водопроводу та
електромережі може проводити тільки кваліфікований спеціаліст сервісного центру.
Сервісне обслуговування внутрішнього обладнання, усунення нальоту, перевірку або
аміну антикоро ійного ахисного анода може дійснювати тільки фахівець
автори ованого сервісного центру.
МОНТАЖ
Водонагрівач має бути установлений якомога ближче до місця абору води, щоб не
втрачати тепло чере довгі шланги. При монтажі водонагрівача уприміщенні, де
встановлені ванна або душ, слід обов’я ково дотримуватися вимог стандарту IEC
60364-7-701 (VDE 0100, частина 701). Закріпіть прилад на стінці гвинтами діаметром
мінімум 8 мм. Стіну, яка не витримає вагу нагрівача водою, помножену на три, слід
укріпити. Нагрівач слід установлювати тільки увертикальному положенні.
Т ХНІЧНІ ХАРАКТ РИСТИКИ
Тип TGR 30 S TGR 50 S TGR 65 S TGR 80 S
Об’єм [л] 30 50 65 80
Номінальний тиск [МПа (бар)] 0,6 (6) / 0,9 (9)
Вага/водою [кг] 20/50 24/74 27/92 32/112
Антикоро ійний ахист бака Eмальований бак / магнієвий анод
Потужність електричного нагрівача [Вт] 2000
Напруга [В~] 230
Час нагріву до 75 °С
1)
[год.] 1
05
1
55
2
30
3
05
Кількість мішаної води при 40 °С[л] 55 89 124 154
Споживання електроенергії
2)
[кВт год./добу] 1,00 1,45 1,75 1,85
1) Час нагріву повного об’єму водонагрівача електричним нагрівальним елементом при вхідній
температурі холодної води і водопроводу 15 °С.
2) Споживання електроенергії при підтриманні постійної температури внагрівачі 65 °Сіпри
3температурі оточуючого середовища 20 °СОбчислення проводились гідно EN 60379.
UK

5
A B C
TGR 30 S 615 410 180
TGR 50 S 915 710 180
TGR 65 S 1135 930 180
TGR 80 S 1310 930 355
Приєднувальні імонтажні ро міри
водонагрівача [mm]
ПІДКЛЮЧ ННЯ ДО ВОДОПРОВОДУ
Підвід та відвід води по начені рі ними кольорами. Синій – холодна вода, червоний –
гаряча. Нагрівач можна підключати до водопроводу двома способами. Закрита
накопичувальна система підключення абе печує абір води вкількох місцях, а
відкрита проточна система – тільки водному місці.
Вам необхідні відповідні мішувальні батареї, валежності від обраної системи
підключення.
Увідкритій проточній системі необхідно перед нагрівачем встановити воротній
клапан, який апобігатиме витоку води і котла увипадку, якщо уводопроводі не буде
води. При такій системі підключення необхідно використовувати проточний мішувач.
Внагрівачеві більшиться об’єм води чере нагрівання, що викликає виток води і
труби мішувача. Не можна намагатись усунути цю проблему, щільніше акриваючи
кран – це пошкодить мішувач.
Вакритій проточній системі необхідно використовувати накопичувальний мішувач.
Вцілях бе пеки підвідний шланг слід обладнати апобіжним вентилем або
апобіжною групою, яка апобігає підвищенню тиску більш, ніж на 0,1 МПа (1 бар).
Нагрівання води внагрівачеві спричиняє підвищення тиску вкотлі до рівня, що
встановлений вапобіжному клапані. Чере те, що повернення води уводопровід
неможливе, вода може капати вихідного отвору клапану. Цю воду можна направити
встік а допомогою спеціальної насадки, яку слід встановити під апобіжним
клапаном. Труба, що находиться під апобіжним клапаном, має находитись в
абсолютно вертикальному положенні івне моро ній середі.
Увипадку, якщо система інсталяції не до воляє направити воду, що капає і
воротнього апобіжного клапану, устік, можна уникнути капання, встановивши 3-
літрову ро ширювальну посудину на вхідну трубку бойлера.
Для абе печення належної роботи апобіжного клапану користувачі повинні
самотужки дійснювати періодичний контроль – видаляти вапняний наліт і
перевіряти, чи клапан не аблокований. Для перевірки відкрийте вихід для води в
апобіжному клапані: поверніть ручку івідкрутіть гайки клапану. Клапан функціонує
належним чином, якщо вода виходить чере сопло при відкритому вході.
UK

6
Закрита (накопичувальна) система Відкрита (проточна) система
Опис:
1 - бак-ро ширювач
2 - лійка підключенням до стоку
3 - апобіжний клапан
4 - тестова насадка
5 - редукційний клапан тиску
6 - апірний вентиль
7 - воротній клапан
H - холодна вода
T - гаряча вода
Не можна вмонтовувати запірний вентиль між нагрівачем ізахисним клапаном,
оскільки це може пошкодити захисний клапан.
Водонагрівач можна підключати до водопровідної мережі будинку бе редукційного
клапану, якщо тиск умережі нижче номінального. Якщо тиск умережі вище
номінального, використання редукційного клапану єобов’я ковим.
1
3 5 6
2
SL
H
T
Закрита (накопичувальна) система
4
UK
676541 2 3
654 54 6331 2 2

7
Перед підключенням до електромережі нагрівач необхідно наповнити водою.
При першому наповненні відкрийте кран гарячої води на мішувачі. Нагрівач
наповнений, коли вода починає витікати чере стік мішувача.
ПІДКЛЮЧ ННЯ ДО Л КТРОМ Р ЖІ
Перед підключенням до електромережі внагрівач слід встановити приєднувальний
кабель H05VV-F 3G 1,5 mm
2
. Для цього необхідно няти ахисну кришку. Підключення
водонагрівача до електромережі має дійснюватися увідповідності до чинних правил
монтажу електроустановок. Між водонагрівачем та мережею електроживлення слід
передбачити пристрій, який, відповідаючи національним стандартам монтажу
електроустановок, до волятиме повністю відключити прилад від мережі.
Опис:
1 - клема
2 - Термостат i
біметалевий апобіжник
3 - Нагрівач
4 - Контрольна лампочка
L - провід фа и
N - нейтральний провід
- провід а емлення
Електросхема
УВАГА! Впевніться, що бойлер відключений від електромережі перед тим, як
його відкривати!
ВИКОРИСТАННЯ ТА ОБСЛУГОВУВАННЯ
Після підключення до водопровідної та електричної мереж водонагрівач готовий до
використання. Температуру нагріву води можна встановити вдіапа оні між 25 °Ста
75 °Са допомогою повороту ручки термостата, яка ро ташована на передній частині
ахисної пластикової кришки. Ми рекомендуємо встановлювати ручку термостата на
по ицію "eco". Така установка єнайбільш економною; температура води при такій
по иції ручки буде бли ько 55 °С, відкладення накипу та теплові втрати будуть начно
меншими, ніж при встановленні максимальної температури. Пiдчас включення
нагрівального елементу можна чути легкий шум вбойлері. Про функціонування
електричних нагрівальних елементів сигналі ує індикаторна лампочка. Водонагрівач
обладнаний термометром, який пока ує температуру води. Якщо Ви не бираєтеся
користуватися водонагрівачем впродовж тривалого періоду часу, вумовах, де він
підпадатиме дії ни ьких температур, електропостачання можна не відключати, а
встановити ручку термостата впо ицію "*".При цій установці температура води вбаці
буде підтримуватись на рівні 10 °С. Якщо жвід’єднати прилад від енергопостачання
при дії ни ьких температур, нього необхідно лити воду. Перед тим, як зливати
воду, відключіть водонагрівач від електропостачання.Відкрийте кран гарячої
води на мішувачі. Зливати воду слід крі ь вхідне ’єднання. Зцією метою ми
рекомендуємо встановити дренажний клапан між вхідним ’єднанням водонагрівача і
апобіжним клапаном. Якщо уВас не встановлений дренажний клапан, воду ливати
UK
3
2

8
можна також бе посередньо крі ь апобіжний клапан, встановивши важіль або гвинт
апобіжного клапана впо ицію "Test" (тест). Інший спосіб – просто няти апобіжний
клапан ілити воду крі ь вхідне ’єднання. Після ливання води крі ь вхідну трубку
алишиться невелика кількість води, яку необхідно лити нявши для цього
нагрівальний фланець.
Корпус водонагрівача слід чистити м’яким ро чином детергенту. Не використовуйте
ро чинники, сольвент, або грубі миючі асоби. Регулярне проведення профілактичних
робіт абе печить триваліший строк служби приладу.
Вжодному разі не намагайтеся здійснювати будь-які спроби ремонту приладу
самотужки, зверніться до найближчого авторизованого сервісного центру.
UK

9
Уважаемый покупатель, благодарим Вас за покупку нашего изделия.
ПРОСИМ ВАС П Р Д УСТАНОВКОЙ ИП РВЫМ ИСПОЛЬЗОВАНИ М
ВОДОНАГР ВАТ ЛЯ ВНИМАТ ЛЬНО ПРОЧИТАТЬ ИНСТРУКЦИЮ.
ДАННЫЙ ПРИБОР Н ПР ДНАЗНАЧ Н ДЛЯ ИСПОЛЬЗОВАНИЯ ЛИЦАМИ
(ВКЛЮЧАЯ Д Т Й) СОГРАНИЧ ННЫМИ ВОЗМОЖНОСТЯМИ С НСОРНОЙ
СИСТ МЫ ИЛИ ОГРАНИЧ ННЫМИ УМСТВ ННЫМИ ИЛИ ФИЗИЧ СКИМИ
СПОСОБНОСТЯМИ, АТАКЖ ЛИЦАМИ СН ДОСТАТОЧНЫМ ОПЫТОМ И
ЗНАНИЯМИ, КРОМ КАК ПОД КОНТРОЛ М ИРУКОВОДСТВОМ ЛИЦ,
ОТВ ТСТВ ННЫХ ЗА ИХ Б ЗОПАСНОСТЬ.
Н ПОЗВОЛЯЙТ Д ТЯМ ИГРАТЬ СПРИБОРОМ.
Водонагреватель и готовлен всоответствии сдействующими стандартами и
испытан иимеет также предохранительный сертификат исертификат о
электромагнитной совместимости. Основные характеристики аппарата ука аны в
таблице данных, которая находится между присоединительными шлангами.
Подключать его кэлектросети иводопроводу может только уполномоченный
специалист. Также сервисное обслуживание внутреннего оборудования, удаление
накипи, проверку или амену противокорро ионного ащитного анода может только
уполномоченная сервисная служба.
МОНТАЖ
Нагреватель должен быть установлен как можно ближе кместам абора воды. При
монтаже водонагревателя впомещении, где находятся ванна или душ необходимо
обя ательно соблюдать требования стандарта IEC 60364-7-701 (VDE 0100, часть
701). Кстене его прикрепите спомощью настенных винтов минимального
номинального диаметра 8 мм. Стены ипол со слабой гру оподъемностью вместах,
где будет висеть нагреватель, необходимо соответствующе укрепить. Нагреватели
могут быть установлены на стену только ввертикальном положении.
Т ХНИЧ СКИ ХАРАКТ РИСТИКИ АППАРАТА
Тип TGR 30 S TGR 50 S TGR 65 S TGR 80 S
Объем [l] 30 50 65 80
Номинальное давление [MPa (bar)] 0,6 (6) / 0,9 (9)
Вес/наполненного водой [kg] 20/50 24/74 27/92 32/112
Противокорро ионная ащита котла эмалированный / Мg анод
Присоединительная мощность [W] 2000
Напряжение [V~] 230
Время нагрева до 75 °С
1)
[h] 1
05
1
55
2
30
3
05
Количество смешанной
воды при 40 °С[l] 55 89 124 154
Потребление элект
роэнепргии
2)
[kWh/24h] 1,00 1,45 1,75 1,85
1) Время нагрева всего объема водонагревателя сэлектрическим нагревательным элементом
при входящей температуре холодной воды и водопровода 15 °С.
2) Потребление электроэнергии при поддержании постоянной температуры внагревателе 65 °С
ипри температуре окружающей среды 20 °С, и мерения прои водились по EN 60379.
RU

10
A B C
TGR 30 S 615 410 180
TGR 50 S 915 710 180
TGR 65 S 1135 930 180
TGR 80 S 1310 930 355
Присоединительные имонтажные
ра меры нагревателя [mm]
ПОДКЛЮЧ НИ КВОДОПРОВОДУ
Подвод или отвод воды обо начены ра ными цветами. Синий - холодная вода,
красный - горячая. Нагреватель можно подключать кводопроводу двумя способами.
Закрытая накопительная система подключения обеспечивает абор воды в
нескольких местах, аоткрытая проточная система - только водном месте.
Вависимости от выбранной системы подключения необходимо устанавливать
соответствующие смесительные батареи.
Воткрытой проточной системе необходимо перед нагревателем установить
обратный клапан, который предотвратит утечку воды и котла вслучае, если в
водопроводе не будет воды. При такой системе подключения необходимо
исполь овать проточный смеситель. Внагревателе увеличивается объем воды и а
нагревания, что вы ывает утечку воды и трубы смесителя. Вы не должны пытаться
перекрыть воду и смесителя, сильно акручивая кран, поскольку это только вы овет
повреждение смесителя.
Вакрытой накопительной системе подключения вместах абора воды необходимо
исполь овать накопительные смесители. На подводную трубу и -а бе опасности
работы необходимо обя ательно встроить предохранительный вентиль или
предохранительную группу, предупреждающую повышение давления на больше чем
0,1 МПа (1 бар) номинального. Выпускное отверстие на предохранительном клапане
должно обя ательно иметь выход катмосферному давлению.
При нагревании давление воды вкотле повышается до уровня, который установлен
впредохранительном клапане. Так как во врат воды вводопровод нево можен, вода
может капать и сточного отверстия предохранительного клапана. Эту воду вы
можете направить всток спомощью специальной насадки, которую нужно
установить под предохранительным клапаном. Выпускная труба, находящаяся под
выпуском предохранительного вентиля, должна быть помещена внаправлении
прямо вни ивне амороживающей среде.
Вслучае если существующая система инсталляции не по воляет перенаправить
капающую воду и во вратного предохранительного клапана вотток, и бежать
капания воды можно а счет монтажа расширительного бачка объёмом 3 лна
впускной трубе водонагревателя.
Для обеспечения правильной работы предохранительного клапана поль ователи
должны самостоятельно осуществлять периодический контроль – удалять
и вестковый налет ипроверять, не аблокирован ли предохранительный клапан. При
проверке необходимо перемещением ручки или отвинчиванием гайки клапана
(ависимо от типа клапана) открыть вы пуск воды и во вратного
предохранительного клапана. Скво ь выпускное сопло должна притечь вода, это
начит, что клапан работает бе упречно.
RU

11
Закрытая (накопительная) система Открытая (проточная) система
Легенда:
1 - Расширительный бак
2 - Воронка сподключением кстоку
3 - Предохранительный клапан
4 - Испытательная насадка
5 - Редукционный клапан давления
6 - Запорный клапан
7 - Нево вратный клапан
H - Холодная вода
T - Горячая вода
Нельзя встраивать запорный клапан между нагревателем ивозвратным
защитным клапаном, так как таким образом Вы сделаете невозможной работу
возвратного предохранительного клапана.
Водонагреватель можно подключать кводопроводной сети дома бе редукционного
клапана, если давление всети ниже номинального. Если давление всети выше
номинального, исполь ование редукционного клапана обя ательно.
1
3 5 6
2
SL
H
T
Закрытая (накопительная) система
4
RU
676541 2 3
654 54 6331 2 2

12
Перед подключением кэлектросети необходимо водонагреватель следует
обязательно наполнить водой. При первом наполнении откройте кран горячей
воды на смесителе. Нагреватель наполнен, когда вода начнет поступать чере сток
смесителя.
ПОДКЛЮЧ НИ КЭЛ КТРОС ТИ
Перед подключением кэлектросети необходимо вводонагреватель поместить
соединительный шнур минимальным сечением 1,5 mm
2
(H05VV-F 3G 1,5 mm
2
) и
нужно отвинтить ащитную крышку.
Подключение нагревателя кэлектросети должно осуществляться всоответствии со
стандартами для электросетей. Между водонагревателем ипроводкой должна быть
встроена установка, обеспечивающая отключение всех полюсов от сети питания в
соответствии снациональными правилами.
Легенда:
1 - Рисоединительная скоба
2 - Термостат идвухполюсной
тепловой предохранитель
3 - Нагреватель
4 - Контрольная лампочка
L - Фа овый проводник
N - Нейтральный проводник
- Защитный проводник Электросхема
ВНИМАНИ : Перед тем как разобрать нагреватель, убедитесь, что он отключен
от электросети!
ИСПОЛЬЗОВАНИ ИУХОД
Водонагревателем можно поль оваться после подключения кводопроводу и
электросети. На ащитной крышке спереди находится ручка термостата, спомощью
которой Вы можете установить желаемую температуру от 25 °Сдо 75 °С.
Рекомендуем Вам устанавливать ручку вположение "есо". Такая установка наиболее
экономична; при этом вода будет нагреваться прибли ительно до 55 °С, и вестковый
налет итепловые потери будут меньше, чем при установке более высокой
температуры. Во время работы электрического нагревательного элемента, во можно
услышать шум вводонагревателе. Индикатором работы электрического нагревателя
является контрольная лампочка. Водонагреватель имеет биметаллический
термометр, который отклоняется вправо внаправлении часовой стрелки втом
случае, когда вводонагревателе находится горячая вода. Если Вы долгое время не
собираетесь поль оваться водонагревателем, Вы можете ащитить его от
амер ания следующим обра ом: оставьте его включенным всеть, ручку термостата
установите вположение "*". Вэтом положении нагреватель будет поддерживать
температуру воды около 10 °С. Если Вы отключаете водонагреватель от
электросети, необходимо слить и него воду во и бежание амер ания, отсоединив
синий патрубок от водопроводной сети. Вода вытекает и водонагревателя чере
впускную трубу водонагревателя. Поэтому рекомендуется поместить при монтаже
между предохранительным клапаном ивпускной трубой водонагревателя особый
RU
3
2

13
тройник или выпускной клапан. Водонагреватель можно опорожнить также
непосредственно чере предохранительный клапан поворотом ручки или
вращающейся головки клапана втакое положение, какое необходимо при контроле
работы. Перед опорожнением необходимо водонагреватель отключить от
электросети изатем открыть ручку горячей воды на смесительном кране.
После выпуска воды чере впускную трубу останется вводонагревателе небольшое
количество воды, которая вытечет после устранения нагревательного фланца чере
отверстие нагревательного фланца.
Внешние части водонагревателя чистите слабым раствором стиралапьного
средства. Не исполь уйте растворителей иагрессивных чистящих средств.
Рекомендуем Вам проводить регулярный осмотр водонагревателя, так Вы
обеспечите его бе упречную работу идолгий срок службы. Первый осмотр
необходимо прои вести прибли ительно чере два года после начала работы.
Выполнять его должен уполномоченный специалист, который проверяет состояние
противокорро ионного ащитного анода, ипо необходимости очищает и вестковый
налет, накапливающийся на внутренних поверхностях водонагревателя в
ависимости от качества, количества итемпературы исполь ованной воды. В
соответствии ссостоянием Вашего водонагревателя сервисная служба после
осмотра даст Вам рекомендацию овремени следующего осмотра. Состояние
противокорро ионного ащитного анода проверяется ви уально. Замена анода
необходима, если при осмотре будет обнаружено, что диаметр анода сильно
уменьшился или он весь исполь ован до стального ядра. Вы сможете получить
гарантийное обслуживание только вслучае, если Вы будете регулярно проверять
ащитный анод.
Просим Вас не пытаться отремонтировать водонагреватель самостоятельно, а
обращаться всервисную службу.
RU

14
DragăCumpărător, vămulţumim pentru achiziţionarea produsului nostru.
ÎNAINTE DE INSTALARE ŞI PRIMA UTILIZARE, CITIŢI CU ATENŢIE ACESTE
INSTRUCŢIUNI.
PREZENTUL APARATUL NU ESTE DESTINAT UTILIZĂRII DE CĂTRE PERSOANE
(INCLUSIV COPIII) CU REDUCEREA FIZICE, SENZORIALE SAU MENTALE
APTITUDINILOR, SAU A LIPSEI DE EXPERIANCE ŞI CUNOŞTINŢE, CU EXCEPŢIA
CAZULUI ÎN CARE LI S-AU OFERIT SUPRAVEGHERII SAU REFERITOARE LA
UTILIZAREA DE PREGĂTIRE A APARATULUI CU PERSOANĂRĂSPUNZĂTOARE DE
SIGURANŢA ACESTORA.
COPIII TREBUIE SĂFIE SUPRAVEGHEAT PENTRU A SE ASIGURA CA ACESTEA SĂ
NU SE JOACE CU APARATUL.
Acest boiler de apăa fost fabricat în conformitate cu standardele relevante şi testat de
autorităţile competente dupăcum se indicăîn Certificatul de Siguranţă şi Certificatul de
Compatibilitate Electromagnetică. Proprietăţile sale tehnice de bazăsunt indicate pe
plăcuţa de identificare, lipităîntre ţevile de conectare. Boilerul poate fi conectat la sursa de
alimentare cu apăşi curent electric doar de către un specialist calificat. Accesul în interiorul
acestuia datorat reparării sau îndepărtării calcarului şi verificare şi înlocuirea anodului de
protecţie anticorosivăpot fi efectuate doar de un atelier de service autorizat.
INTEGRARE
Boilerul va fi instalat cât mai aproape posibil de scurgere. Dacăveţi instala boilerul în
spaţiul în care se afl ăcada de baie sau cabina de duş. este obligatoriu sărespectaţi
cerinţele prevăzute în standardul IEC 60364-7-701 (VDE 0100 Teil 701). Acesta trebuie
montat pe perete folosind buloane de scelement cu un diametru de minim 8 mm. Pereţii
trebuie săaibăo foarte bunăportabilitate acolo unde boilerul suspendat va fi fixat. Boilerul
poate fi fixat în perete doar în poziţie verticală.
PROPRIETĂŢILE TEHNICE ALE DISPOZITIVULUI
Tip TGR 30 S
TGR 50 S TGR 65 S TGR 80 S
Volum [l] 30 50 65 80
Presiunea [MPa (bar)] 0,6 (6) / 0,9 (9)
Masa / Plin cu apă[kg] 20/50 24/74 27/92 32/112
Protecţia anticorosivăa containerului Emailat/ Anod Mg
Puterea conectată[W] 2000
Voltaj [V~] 230
Durata de încălzire la 75 °С
1)
[h] 1
05
1
55
2
30
3
05
Cantitatea de apămixatăla 40 °С[l] 55 89 124 154
Consumul de energie
2)
[kWh/24h] 1,00 1,45 1,75 1,85
1) Durata de încălzire a întregului volum al boilerului cu elemente de încălzire cu imersie electricăprin
introducerea temperaturii apei reci de la sursa de alimentare cu apăla 15 °С.
2) Consumul de energie pentru menţinerea unei temperaturi stabile a apei din boiler la 65 °Сla o
temperaturăînconjurătore de 20 °С, măsuratăîn conformitate cu EN 60379.
MD

15
A B C
TGR 30 S 615 410 180
TGR 50 S 915 710 180
TGR 65 S 1135 930 180
TGR 80 S 1310 930 355
Măsurători de racordare şi
montare a boilerului [mm]
CONECTAREA LA SURSA DE ALIMENTARE CU APĂ
Ţevile de alimentare cu apăşi de evacuare a apei din boiler sunt marcate cu culori diferite.
Ţeava de aducţiune a apei reci este marcatăcu albastru, iar cea de evacuare a apei calde
cu roşu.
Boilerul poate fi racordat la reţeaua de alimentare cu apăîn douămoduri. Sistemul închis
de branşare sub presiune, permite distribuirea apei calde în mai multe locuri de utilizare a
aces-teia deodată. În funcţie de sistemul de conectare ales se vor cumpăra bateriile
corespunzătoare.
În cazul recurgerii la sistemul deschis, fărăcompresie, va trebui montat un ventil de
reţinere, care împiedicăscurgerea apei din boiler în situaţiile de lipsăde apăsau de
întrerupere temporarăa alimentării cu apăde la reţea. în cazul aplicării acestui sistem de
branşare, se impune utilizarea unei baterii de transvazare. Datorităîncălzirii, volumul apei
din boiler se măreşte, ceea ce provoacăpicurarea apei din ţeava bateriei. Strângerea până
la refuz a robinetului nu opreşte picurarea, ci dimpotrivă, duce la deteriorarea bateriei.
În cazul sistemului închis de branşare sub presiune (racord de presiune), va trebui să
folosiţi baterii sub presiune. Pentru a se asigura o funcţionare lipsităde orice fel de riscuri,
pe ţeava de intrare a apei în boiler va trebui obligatoriu săfi e montat un ventil sau un grup
de siguranţă, prin care se va evita creşterea presiunii din cazan cu mai mult de 0,1 MPa (1
bar) peste valoarea nominală. Orifi ciul de scurgere a ventilului de siguranţă trebuie săaibă
în mod obligatoriu ieşire la presiunea atmosferică. Încălzirea apei din boiler duce la
creşterea presiunii pânăla limita fi xatăprin ventilul de siguranţă. Întrucât întoarcerea apei
în reţea este împiedicată, se poate întâmpla săînceapăsăpicure apădin orifi ciul de
scurgere al ventilului de siguranţă. Apa rezultatădin picurare poate fi deviatăîn canalul de
scurgere, prin intermediul unui manşon de captare, care va fi plasat sub ventilul de
siguranţă. Ţeava de evacuare a apei conectatăla ventilul de siguranţă va trebui montată
sub acesta, în poziţie descendentă, avându-se grijăca ea săse afl e într-un loc ferit de
îngheţ.
În cazul în care, din cauza instalării necorespunzătoare, nu aveţi posibilitatea săorientaţi
apa care picurădin ventilul de siguranţă reversibil spre canalul de scurgere a apei,
acumularea apei picurate poate fi evitatăprin montarea unui sertar de expansiune având
capacitatea de 3 I, pe ţeava de alimentare cu apăa boilerului.
Pentru ca ventilul de siguranţă săfuncţioneze corespunzător, trebuie ca, periodic, săîl
verifi caţi singuri. La fi ecare verifi care, va trebui deschis orifi ciul de scurgere al ventilului
de siguranţă reversibil; în funcţie de tipul de ventil, acest lucru poate fi realizat fi e cu
ajutorul robinetului acestuia, fi e prin deşurubarea piuliţei ventilului. Dacăîn momentul
respectiv prin orifi ciul de scurgere al ventilului va începe săcurgăapă, înseamnăcă
ventilul funcţioneazăimpecabil.
MD

16
Sistemul închis (de presiune) Sistemul deschis (fărăpresiune)
Legendă:
1 - Rezervor de expansiune
2 - Coşcu conectare la scurgere
3 - Supapa de siguranţă
4 - Accesoriu de încercare
5 - Supapa de reducere a presiunii
6 - Supapa de închidere
7 - Ventil de reţinere (la canalul colector)
H - Apărece
T - Apăfierbinte
Între boiler şi supapa de ne-returnare nu poate fi integratănici o supapăde
închidere deoarece aceasta ar dezactiva funcţionarea supapei de siguranţă de ne-
returnare.
Boilerul poate fi conectat la sursa de alimentare cu apădin casăfărăo supapăde
reducere dacăpresiunea reţelei este mai micădecât 0,8 MPa. Înaintea conectării la
energia electrică, boilerul trebuie umplut neapărat cu apă.La prima umplere, robinetul
1
3 5 6
2
SL
H
T
Sistemul închis (de presiune)
4
MD
676541 2 3
654 54 6331 2 2

17
pentru apăcaldădeasupra robinetului de mixare trebuie deschis. Atunci când boilerul este
umplut cu apă, aceasta va începe săcircule prin ţeava de scurgere a robinetului de
mixare.
CONECTAREA BOILERULUI LA REŢEAUA ELECTRICĂ
Înainte de conectarea la instalaţia electrică, este necesar sămontaţi un cablu de legătură
cu secţiunea minimăde 1,5 mm
2
(H05VV-F 3G 1,5 mm
2
). De aceea va trebui scos capacul
de protecţie din plastic.
Branşarea boilerului la reţeaua electricătrebuie efectuatăîn conformitate cu normele
valabile pentru instalaţiile electrice. Între boilerul pentru apăşi locul în care acesta se
instaleazădefi nitiv, trebuie săse monteze un dispozitiv de separare a tuturor polilor de
reţeaua de alimentare, conform reglementărilor naţionale în vigoare.
Legendă:
1 - Terminal de conectare
2 - Termostat, sigurantă
bimetalică
3 - Element de încălzire
4 - Lampăde pilotare
L - Conductor activ
N - Conductor neutru
- Conductor de împământare
Instalaţia electrică
ATENŢIE: Înaintea oricărei intervenţii în interiorul boilerului acesta trebuie neapărat
deconectat de la reţeaua electrică!
UTILIZARE ŞI ÎNTREŢINERE
Dupăconectarea la reţeaua de apăşi curent electric boilerul este gata de utilizare. Prin
rotirea comutatorului termostatului pe partea frontalăa capacului de protecţie, se
selecteazătemperatura dorităa apei între 25 °Сşi 75 °С. Vărecomandăm ajustarea
comutatorului în poziţia "eco". Aceastăajustare este cea mai economică; în acest caz
temperatura apei ar trebui săfie de cca. 55 °С, secreţia de calcar şi pierderile termice se
vor reduce prin ajustarea la o temperaturămai mare. În timpul funcţionării boilerului electric
se poate auzi zgomot în sisteme de încălzire cu apă. Funcţionarea elementelor de încălzire
cu imersie electricăeste indicatăde lumina pilot. Pe perimetrul boilerului se aflăun
termometru integrat care indicătemperatura apei. Atunci când boilerul nu este utilizat pe o
perioadămai lungăde timp, conţinutul acestuia trebuie protejat împotriva îngheţului astfel
încât curentul electric (electricitatea) sănu fie oprită, dar comutatorul termostatului săfie
ajustat la poziţia "*". În aceastăpoziţie, boilerul va menţine temperatura apei peste 10 °С.
Dar atunci când boilerul este oprit de la reţeaua electrică, pentru a evita riscul de îngheţ,
apa trebuie golitădin acesta. Înaintea scurgerii apei, boilerul trebuie deconectat de la
sursa principală.Apoi se vor deschide supapele de apăcaldă. Boilerul va fi golit prin
conexiunea de admisie. În acest scop se recomandăplasarea unui fiting special sau o
supapăde scurgere între conexiunea de admisie a boilerului şi supapa de siguranţă. În caz
contrar, apa poate fi scursădirect prin supapa de siguranţă prin poziţionarea mânerului
sau capacului şurubului al supapei de siguranţă în poziţia "Test". Dupăscurgerea prin
MD
3
2

18
ţeava de admisie existăo micăcantitate de apărezidualăce se va scurge la îndepărtarea
flanşei de încălzire.
Exteriorul boilerului este curăţat cu o soluţie slabăde detergent. Nu se vor folosi solvenţi
sau mijloace puternice de curăţare.
Printr-un service regulat se va asigura o funcţionare impecabilăşi o duratăde viaţă
îndelungatăa boilerului. Prima verificare trebuie realizatăde un atelier de service autorizat
dupăcca. doi ani de la prima conectare. La verificare, se examineazăanodul de protecţie
anticorosivăşi dacăeste necesarăcurăţarea de calcar care se depune în interiorul
boilerului în funcţie de calitatea, cantitatea şi temperatura apei utilizate. Atelierul de service
va recomanda, dupăverificare, data următoarei verificări a boilerului cu privire la
rezultatele stabilite.
Nu încercaţi niciodatăsăreparaţi singuri posibilele defecţiuni ale boilerului, ci
informaţi cu privire la acestea cel mai apropiat atelier de service autorizat.
MD

19
Dear buyer, thank you for purchasing our product.
Prior to the installation and first use of the electric water heater, please read these
instructions carefully.
THIS APPLIANCE IS NOT INTENDED FOR USE BY PERSONS (INCLUDING
CHILDREN) WITH REDUCED PHYSICAL, SENSORY OR MENTAL CAPABILITIES, OR
LACK OF EXPERIENCE AND KNOWLEDGE, UNLESS THEY HAVE BEEN GIVEN
SUPERVISION OR INSTRUCTIONS CONCERNING THE USE OF THE APPLIANCE BY
A PERSON RESPONSIBLE FOR THEIR SAFETY.
CHILDREN SHOULD BE SUPERVISED TO ENSURE THAT THEY DO NOT PLAY WITH
THE APPLIANCE.
This water heater has been manufactured in compliance with the relevant standards and
tested by the relevant authorities as indicated by the Safety Certificate and the
Electromagnetic Compatibility Certificate. The technical characteristics of the product are
listed on the label affixed between the inlet and outlet pipes. The installation must be
carried out by qualified staff. All repairs and maintenance work within the water heater, e.g.
lime removal or inspection/replacement of the protective anticorrosion anode, must be
carried out by an authorised maintenance service provider.
INSTALLATION
The water heater shall be installed as close as possible to the outlets. When installing the
water heater in a room with bathtub or shower, take into account requirements defined in
IEC Standard 60364-7-701 (VDE 0100, Part 701). It has to be fitted to the wall using
appropriate rag bolts with minimum diameter of 8 mm. The wall with feeble charging ability
must be on the spot where the water heater shall be hanged suitably reinforced. The water
heater may be fixed upon the wall only vertically.
TECHNICAL PROPERTIES OF THE APPLIANCE
Type TGR 30 S
TGR 50 S TGR 65 S TGR 80 S
Volume [l] 30 50 65 80
Rated pressure [MPa (bar)] 0,6 (6) / 0,9 (9)
Weight / Filled with water [kg] 20/50 24/74 27/92 32/112
Anti-corrosion protection of tank Enameled / Mg Anode
Connected power [W] 2000
Voltage [V~] 230
Heating time to 75 °С
1)
[h] 1
05
1
55
2
30
3
05
Quantity of mixed water at 40 °С[l] 55 89 124 154
Energy consumption
2)
[kWh/24h] 1,00 1,45 1,75 1,85
1) Time for heating the whole content of heater if the initial temperature of cold water from water
supply is 15 °С.
2) Energy consumption to maintain the temperature of water in the water heater at 65 °Сif the
surrounding temperature is 20 °С, measured according to EN 60379.
EN

20
A B C
TGR 30 S 615 410 180
TGR 50 S 915 710 180
TGR 65 S 1135 930 180
TGR 80 S 1310 930 355
Connection and installation dimensions
of the water heater [mm]
CONNECTION TO THE WATER SUPPLY
The water heater connections for the inlet and outlet of water are colour-coded. The inlet of
cold water is marked with blue colour, while the hot water outlet is marked with red colour.
The water heater can be connected to the water supply in two ways. The closed-circuit
pressure system enables several points of use, while the open-circuit gravity system
enables a single point of use only. The mixer taps must also be installed in accordance
with the selected installation mode.
The open-circuit gravity system requires the installation of a non-return valve in order to
prevent the water from draining out of the tank in the event of the water supply running dry
or being shut down. This installation mode requires the use of a cross-flow mixer tap. As
the heating of water expands its volume, this causes the tap to drip. The dripping cannot
be stopped by tightening it further; on the contrary, the tightening can only damage the tap.
The closed-circuit pressure system requires the use of pressure mixer taps. For safety
reasons the supply pipe must be fitted with a safety valve or alternatively, a valve of the
safety class that prevents the pressure in the tank from exceeding the nominal pressure by
more than 0.1 MPa (1 bar). The outlet opening on the relief valve must be equipped with
an outlet for atmospheric pressure.
The heating of water in the heater causes the pressure in the tank to increase to the level
set by the safety valve. As the water cannot return to the water supply system, this can
result in dripping from the outlet of the safety valve. The drip can be piped to the drain by
installing a catching unit just below the safety valve. The drain installed below the safety
valve outlet must be piped down vertically and placed in an environment that is free from
the onset of freezing conditions.
In case the existing plumbing does not enable you to pipe the dripping water from the
safety valve into the drain, you can avoid the dripping by installing a 3-litre expansion tank
on the inlet water pipe of the boiler.
In order to provide correct operation of the safety valve, periodical inspections of the relief
valve must be carried out by the user to eliminate any limescale and check if the safety
valve is blocked. To check the valve, open the outlet of the safety valve by turning the
handle or unscrewing the nut of the valve (depending on the type of the valve). The valve
is operating properly if the water comes out of the nozzle when the outlet is open.
EN
