Graff G-8031 T Series User manual

1
Dear Customer Estimado Cliente
Thank you for selecting our product. We are confident we can fully satisfy Muchas gracias por elegir nuestro producto. Estamos seguros que podemos
your expectations by offering you a wide range of technologically advanced satisfacer completamente sus expectativas ofreciéndole una amplia variedad
products which directly result from our many years of experience in faucet de productos tecnológicamente avanzados que resultan directamente de
and fitting production. muchos años de experiencia en grifos y su producción apropiada.
ENGLISH
~
ESPANOL
This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125. Installation Instructions Instrucciones de Instalación
THERMOSTATIC SET
CONJUNTO TERMOSTÁTICO
For care, use soft towel with soap and water only! Under no
circumstances should you use any chemicals.
ATTENTION! ATENCIÓN! Para el cuidado, utilice solamente una toalla suave con jabón
y aqua! Bajo ninguna circunstancia no use productos químicos.
IOG 2873.40
Rough - G-8006
5-1/8”
(130mm)
4-3/4”
(120mm)
(8mm)
5/16” 4-3/4”
(120mm)
5-1/8”
(130mm)
(8mm)
5/16”
G-8021-**-T
Concealed thermostat module - exposed parts
G-8144-**-T
Concealed thermostat module - exposed parts
Rough - G-8006
Ø4-13/16”
(122mm)
(9mm)
3/8”
Rough
- G-8006
G-8044-**-T
Concealed thermostat module - exposed parts
G-8031-**-T
Concealed thermostat module - exposed parts
4-3/4”
(120mm)(8mm)
5/16”
Rough
- G-8006
5-1/8”
(130mm)
G-8038-**-T
Concealed 2-way diverter module
- exposed parts
G-8039-**-T
Concealed 3-way diverter module
- exposed parts
G-8034-**-T
Concealed cut-off valve module
- exposed parts
OFF
Ø2-9/16”
(65mm)
Rough - G-8052
3/8” (9mm)
OFF
OFF
OFF
Ø2-9/16”
(65mm)
Rough - G-8053
3/8” (9mm)
ON
OFF
Ø2-9/16”
(65mm)
3/8” (9mm)
Rough - G-8076
G-8073-**-T
Concealed 2-way diverter module
- exposed parts
G-8074-**-T
Concealed 3-way diverter module
- exposed parts
G-8099-**-T
Concealed cut-off valve module
- exposed parts
5/8” (16mm)
Rough - G-8076
OFFOFF
Rough - G-8052
3-1/2”
(89mm)
OFF
OFF OFF
OFF
OFF OFF
Rough - G-8053
5/8” (16mm)
3-1/2”
(89mm)
OFF
ON
OFF
ON
5/8” (16mm)
3-1/2”
(89mm)
Rev. 9 July 2018

This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125. Installation Instructions Instrucciones de Instalación
THERMOSTATIC SET
CONJUNTO TERMOSTÁTICO
2
G-8173-**-T
Concealed 2-way diverter module
- exposed parts
G-8174-**-T
Concealed 3-way diverter module
- exposed parts
G-8199-**-T
Concealed cut-off valve module
- exposed parts
5/16” (8mm)
3-1/2”
(89mm)
OFFOFF
Rough - G-8052
5/16” (8mm)
3-1/2”
(89mm)
OFFOFF
Rough - G-8053
OFF OFF OFF OFF
5/16” (8mm)
3-1/2”
(89mm)
OFFOFF
Rough - G-8076
ONON
G-8028-**-T
Concealed 2-way diverter module
- exposed parts
G-8029-**-T
Concealed 3-way diverter module
- exposed parts
G-8024-**-T
Concealed cut-off valve module
- exposed parts
OFFOFF
5/16” (8mm)
3-1/2”
(89mm)
Rough - G-8052
OFFOFF
5/16” (8mm)
3-1/2”
(89mm)
Rough - G-8053
OFF OFF OFF OFF
OFFOFF
5/16” (8mm)
3-1/2”
(89mm)
Rough - G-8076
ONON
G-8086-**-T
10-11/16” (272mm)
3/8”
(9mm)
G-8086H-**-T
10-11/16” (272mm)
3/8”
(9mm) 3-15/16” (100mm)
Traditional two holes trim plate - exposed parts Round two holes trim plate - exposed parts
Rough - G-8006
Rough - G-8052
or G-8053 or G-8076
3-15/16” (100mm)
Rough -G-8006 Rough -G8052
or G-8053 or G-8076
IOG 2873.40 Rev. 9 July 2018

This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125. Installation Instructions Instrucciones de Instalación
THERMOSTATIC SET
CONJUNTO TERMOSTÁTICO
3
G-8049-**-T
G-8149-**-T
G-8049H-**-T
G-8149H-**-T
Square two holes trim plate - exposed parts
Round two holes trim plate - exposed parts
Square two holes trim plate - exposed parts
Round two holes trim plate - exposed parts
G-8081-**-T G-8081H-**-T
10-1/2” ( 266mm)
5/8”
(16mm)
4-3/4” (120mm)
Traditional two holes trim plate - exposed parts Round two holes trim plate - exposed parts
10-1/2” ( 266mm)
5/8”
(16mm) 4-3/4” ( 120mm)
Rough - G-8006
Rough - G-8052
or G-8053 or G-8076
Rough -G-8006 Rough -G8052
or G-8053 or G-8076
4-3/4” ( 120mm)
10-1/2” ( 266mm)
5/16”
(8mm)
Rough - G-8006
Rough - G-8052
or G-8053 or G-8076
10-1/2” ( 266mm)
4-3/4” (120mm)
5/16”
(8mm)
Rough -G-8006 Rough -G8052
or G-8053 or G-8076
5/16”
(8mm) 4-3/4” ( 120mm)
10-1/2” ( 266mm)
Rough - G-8006
Rough - G-8052
or G-8053 or G-8076
10-1/2” ( 266mm)
4-3/4” (120mm)
5/16”
(8mm)
Rough -G-8006 Rough
-G8052
or G-8053 or G-8076
IOG 2873.40 Rev. 9 July 2018

This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125. Installation Instructions Instrucciones de Instalación
THERMOSTATIC SET
CONJUNTO TERMOSTÁTICO
4
Type of Handles • Tipos de manecillas
LM47E1 LM47E2
SH1
LM45E1
LM31E1
RH1
LM38E1
LM46E1
LM36E1 LM39E1
LM23E1
LM40E1
LM24E1 LM44S1
LM42E1
SH
LM20E1
LM47E
LM14E1
LM34E LM15E LC1E C2E
C2E1
C3E1
LM22E1 LM48E1 C16E1
Handles for thermostatic valves.
LM38E LM40E LM23E LM31E
C14E LM42E LM45E LM46E LM44E RH
IOG 2873.40
C15E1
LM15E1
LM39E LM38E
LM14E C15E
Handles for valves.
C18E
C18E1 LM56E1
Rev. 9 July 2018

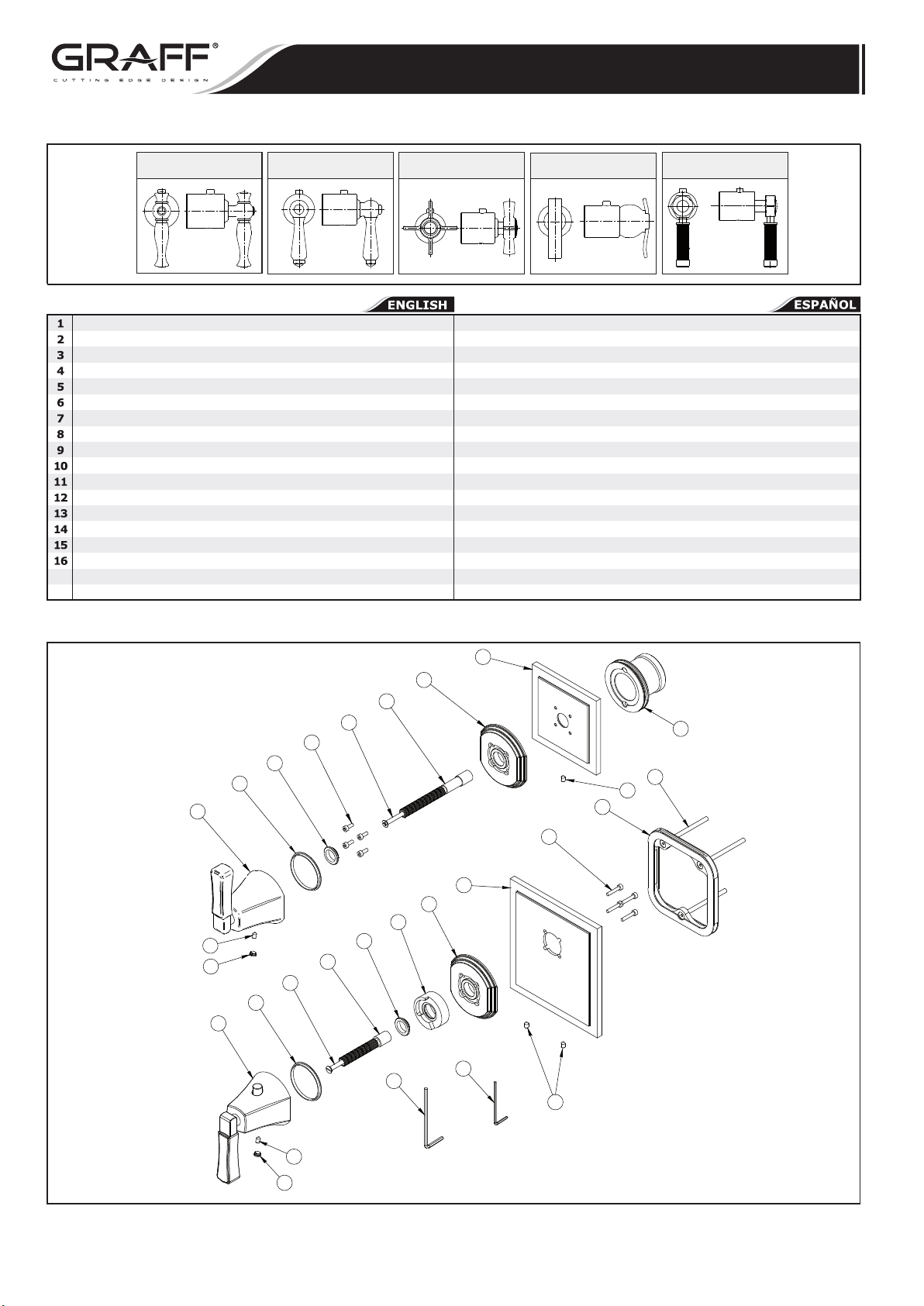

1
3
4
5
6
7
8
9
10
11
12
13
14
15
16
B
A
16
11
12
13
10
9
5
16
16
15
2
This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125. Installation Instructions Instrucciones de Instalación
THERMOSTATIC SET
CONJUNTO TERMOSTÁTICO
5
IOG 2873.40
MANECILLA (PARA LA VÁLVULA TERMOSTÁTICA)
MANECILLA (PARA LA VÁLVULA INCORPORADA)
ROSETA DE LA VÁLVULA TERMOSTÁTICA
ROSETA DE LA VÁLVULA INCORPORADA
HANDLE (FOR THE THERMOSTATIC VALVE)
HANDLE (FOR THE EMBEDDED VALVE)
THERMOSTATIC VALVE ROSETTE
EMBEDDED VALVE ROSETTE
LEVER BASE (OPTIONAL)
MOUNTING PLATE
VALVE FLANGE
TEMPERATURE LIMITING RING
HEAD SPINDLE ELONGATION
SCREW
SLIDE WASHER
TEFLON SLIP RING
SCREW M4X60
HOLE PLUG
SCREW
2MM HEX KEY
2,5MM HEX KEY
SCREW
BASE DE LA MANECILLA (OPCIONAL)
CHAPA DE MONTAJE
BRIDA DE LA VÁLVULA
ANILLO LIMITADORE TEMPERATURA
EXTENSIÓN DEL HUSO DE LA CABEZA
TORNILLO
ARANDELA DESLIZANTE
ANILLO DE CORREDERA DE TEFLON
TORNILLO M4X60
OBTURADOR
TORNILLO
LLAVE ALLEN 2MM
LLAVE ALLEN 2,5MM
TORNILLO
A
B
LM22E LM48E C16E LM20E LM56E
Rev. 9 July 2018

6
This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125. Installation Instructions Instrucciones de Instalación
THERMOSTATIC SET
CONJUNTO TERMOSTÁTICO
IOG 2873.40
~
ESPANOL
See figs. 1-8.4
1.
2.
3.
4.
5.
ENGLISH
1
INSTALLATION •INSTALACIÓN
Precisely cut off the installation covers (fig. 2).
Unscrew 3 screws (T1) from the thermostatic valve cover. Keeping
them in their place, screw in the screws (14) for mounting the
thermostatic valve plate (6). Use a hex key (B) for this purpose.
Screwa mounting flange (7) into the valve bushing (fig. 3.1) until it
stops.
Put an extension (9) on the thermostatic valve spindle according to
the markings. Attach it with a screw (10). Do not turn the valve using
the spindle! (fig. 3.2 and 3.3).
Put rosettes (3), (4) onto the thermostatic valve plate (6) and the
valve mounting flange (7). Connect them with screws (16), using the
hex key (A) (fig. 4 and 5).
Depending on the rosette version, the length of the valve extensions
to assemble should fit the ranges shown in fig. 6.1 or 6.2.
Put the handle (2) onto standard valve extensions (T2).
6.
If the extension is too short, it should be replaced with the longer
extension supplied with the set (9). For that purpose, remove the
handle (2), unscrew the screw (T3) and remove the extension
(T2). To assemble the longer extension (9), follow the steps in
reverse order (fig. 7.1 and 7.2).
If the extension is too long, cut it off with the screw (see fig.
8.1-8.4).
•
•
Put the handle (1),(2) onto the extension and connect it with a
screw (16). Put the cap on (15).
7.
1.
2.
3.
4.
5.
Corta con precisión las tapas de montaje (fig.2).
Desenrosque los 3 tornillos (T1) de la tapa de la válvula termostática.
En su lugar, atornille los tornillos (14) para montar la placa de la
válvula termostática (6). Use una llave hexagonal (B) para realizar
esto. Atornille una brida de montaje (7) en el casquillo de la válvula
(fig. 3.1) hasta que se detenga.
Ponga una extensión (9) en el huso de la válvula termostática de
acuerdo con las marcas. Fíjelo con un tornillo (10). ¡No gire la válvula
usando el huso! (fig.3.2 y 3.3).
Ponga rosetas (3), (4) sobre la placa de la válvula termostática (6)
y la brida de montaje de la válvula (7), únalas con tornillos (16),
usando la llave hexagonal (A) (fig. 4 y 5).
Dependiendo de la versión de la roseta, la longitud de las extensiones
de la válvula para montar debe encajar en los rangos mostrados en la
fig. 6.1 o 6.2.
Ponga la manecilla (2) sobre las extensiones de la válvula estándar
(T2).
6.
si la extensión es demasiado corta, debe ser reemplazada con una
extensión más larga suministrada con el conjunto (9). A tales
efectos, quite la manecilla (2), desatornille el tornillo (T3) y quite
la extensión (T2). Para montar la extensión más larga (9), siga
los pasos en sentido contrario (fig. 7.1 y 7.2).
si la extensión es demasiado larga, córtela con el tornillo (ver fig.
8.1 – 8.4).
•
•
Ponga la manecilla (1), (2) sobre la extensión y únala con un tornillo
(16). Ponga la tapa (15).
7.
1 2
MAX
MAX
MAX
3.1
2,5
i
7
614 B
T1
1-8.4
Rev. 9 July 2018

7
This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125. Installation Instructions Instrucciones de Instalación
THERMOSTATIC SET
CONJUNTO TERMOSTÁTICO
IOG 2873.40
3.3
Do not turn the spindle!
¡No girar el huso! Install according the markings
Poner conforme con la marcación
3.2
910
5
4
2
i
2
i
5
4
16
A
3
5
8
16 A
1
2
16
15
A
16
15 A
6.1 6.2
MIN 34
MAX 49
Version „A” Version „B”
MIN 42
MAX 57
25
24
Finished wall
Pared de acabado Finished wall
Pared de acabado
4
Rough - 5119200
or 5119300 or 5119400
Rough - 5119200
or 5119300 or 5119400
Rev. 9 July 2018

This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125. Installation Instructions Instrucciones de Instalación
THERMOSTATIC SET
CONJUNTO TERMOSTÁTICO
8
IOG 2873.40
7.2
7.1
T2 T3
2
16
15 A910
2
16
15 A
8.2
8.4
8.1
8.3
H
H
A
B
C
D
E
F
31
910
16
15
A
1
910
16
15
A
1
Rev. 9 July 2018

9
This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125. Installation Instructions Instrucciones de Instalación
THERMOSTATIC SET
CONJUNTO TERMOSTÁTICO
ON
OFF
Concealed 2-way diverter
4

OPERATING INSTRUCTION INSTRUCCIÓN DE USO
OFFOFF
OFF OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
ENGLISH
~
ESPANOL
Concealed 3-way diverter
The water flow is opened using the lever or the cross handle. It is opened
fully by turning the lever (cross handle) in counterclockwise direction.
Concealed stop/volume control valve
Para abrir la salida I de ajuste de temperatura sirve la palanca o la llave
cruzados. Obtenemos la apertura completa girando la palanca (la llave
cruzados) en la dirección opuesta al movimiento del reloj.
ENGLISH
~
ESPANOL
3.1
3.2
3.2
ENGLISH
~
ESPANOL
5
CARE AND MAINTENANCE  CUIDADO Y MANTENIMIENTO
ENGLISH
~
ESPANOL
WARRANTY  GARANTÍA
Your Graff faucet is designed and engineered in accordance with the
highest quality and performance standards. Be sure not to damage the
finish during installation. Care should be given to the cleaning of this
product. Although its finish is extremely durable, it can be damaged by
harsh abrasives or polish. Never use abrasive cleaners, acids,
solvents, etc. to clean any Graff product. To clean, simply wipe
gently with a damp cloth and blot dry with a soft towel.
Warranty conditions and warranty registration card are outlined on a
separate sheet.
Su grifo de la Graff esta diseńado y dirigido acuerdo con los estándares de
funcionamiento y calidad más altos. Este seguro no dańar las terminaciones
del grifo durante la instalación. Cuide el producto manteniendolo siempre
limpio. Aunque su acabado es extremadamente durable, puede ser dańado
por los abrasivos o pulientes ásperos. Nunca utilice limpiadores
abrasivos, ácidos, solventes, el etc. para limpiar cualquier producto
de la Graff. Para limpiar, simplemente use un pańo húmedo y seque
con una toalla suave.
Las condiciones de la garantía y la tarjeta del registro de la garantía se
encuentran en una pagina separada.
All dimensions and drawings are for reference only. For details, please refer to actual products.
Todas las dimensiones y dibujos sirven únicamente de referencia. Para consultar detalles, ver los productos.
Receiver selection is made by turning the lever (handwheel) in the desired
direction – to the markings on the escutcheon. Moving the lever
flowvalve “closed”.
La selección del tipo de receptor se debe hacer girando la palanca (el
volante) en las posiciones escogidas, marcadas en la roseta. Girar la
del agua– la válvula en la posición “cerrada”.
(handwheel) to the position presented in Fig. 3.2, 3.3 will cut off the water palanca (el volante) a la posición conforme con la fig. 3.2, 3.3 cierra la salida
IOG 2873.40 Rev. 9 July 2018
