Greenlee 5123 User manual

999 9578.6 IM 1050 REV 2 3/98
© 1998 Greenlee Textron
Read and understand this
material before operating or
servicing this equipment.
Failure to understand how to safely
operate this tool could result in an
accident causing serious injury or death.
5123
MOTOR ROTATION
INDICATOR
INSTRUCTION MANUAL

Greenlee Textron / Subsidiary of Textron Inc.
Motor Rotation Indicator
2

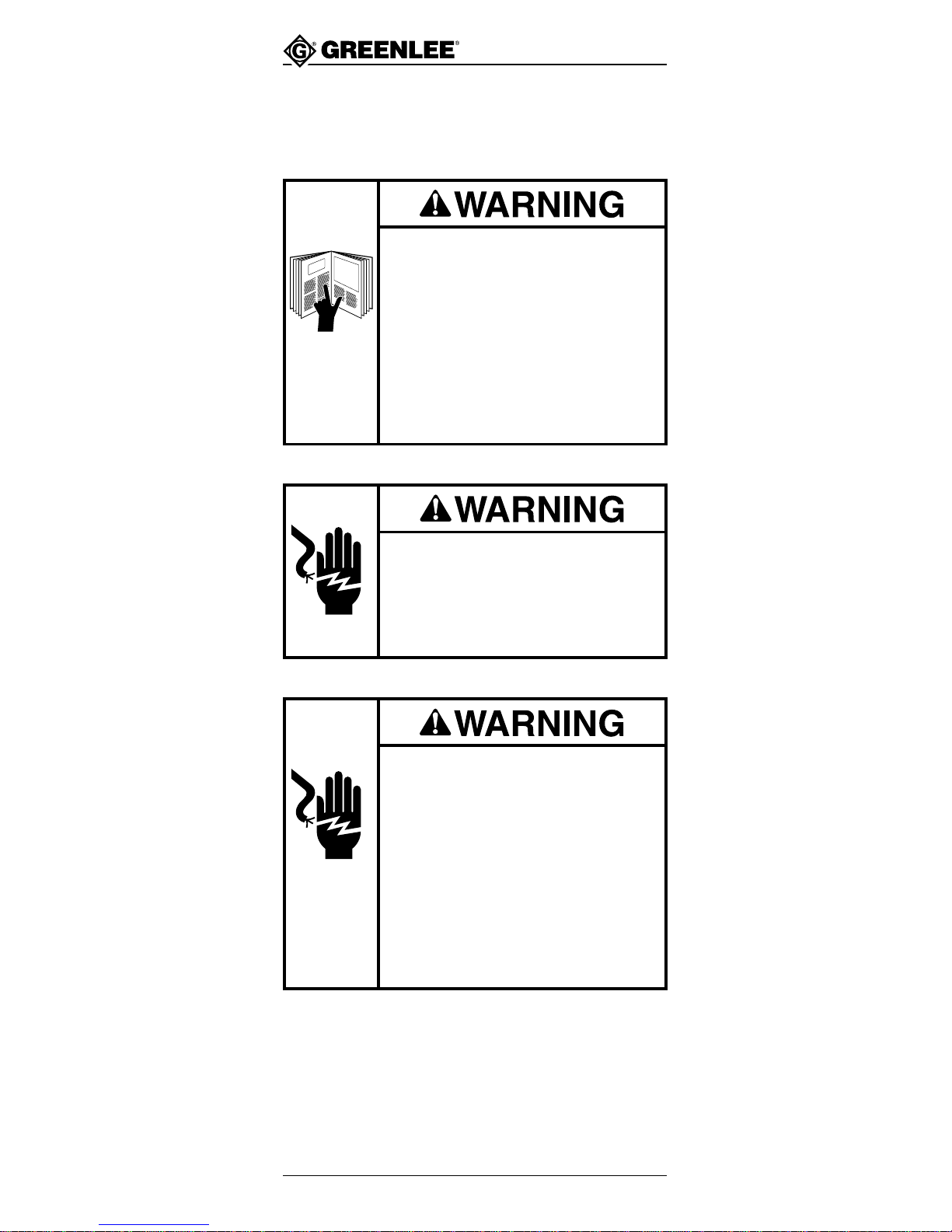

IMPORTANT SAFETY
INSTRUCTIONS
SAFETY ALERT
SYMBOL
The symbol above is used to call your
attention to instructions concerning
your personal safety. Watch for this
symbol. It points out important safety
precautions. It means “ATTENTION!
Become alert! Your personal safety
is involved!” Read the message that
follows and be alert to the possibility
of personal injury or death.
Immediate hazards which, if not
avoided, WILL result in severe personal
injury or death.
Hazards or unsafe practices which, if not
avoided, COULD result in severe personal
injury or death.
Hazards or unsafe practices which, if not
avoided, COULD result in minor personal
injury or property damage.
SAVE THESE INSTRUCTIONS
Additional copies of this manual are
available upon request at no charge.

4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070
Motor Rotation Indicator
3
IMPORTANT SAFETY
INSTRUCTIONS
A person who has not read
and does not understand all
operating instructions is not
qualified to operate this tool.
Failure to read and under-
stand safety instructions
may result in injury or death.
SAVE THESE INSTRUCTIONS
Additional copies of this manual are
available upon request at no charge.
Do not use the test
instrument if it is wet or
damaged. Electric shock
can result.
Do not open the case while
the test leads while the test
instrument is ON. Electric
shock or damage to the
device can result.
Failure to observe these
warnings can result in
severe injury or death.

Greenlee Textron / Subsidiary of Textron Inc.
Motor Rotation Indicator
4
SAVE THESE INSTRUCTIONS
Additional copies of this manual are
available upon request at no charge.
IMPORTANT SAFETY
INSTRUCTIONS
• Do not connect the motor rotation
leads to a source of voltage or current.
Damage to the test instrument can
result.
• Do not expose this test instrument
to high temperature (more than
135°F or 57°C) or high humidity
(more than 80% relative humidity).
Failure to observe this precaution can
result in damage to the instrument.
• Do not attempt to repair this test
instrument. It contains no user-
serviceable parts.
• Remove the battery when storing
the test instrument for more than
seven (7) days. Battery leakage may
damage the test instrument.
Failure to observe these precautions
can result in injury and can damage
the instrument.
Replace weak or discharged batteries
as soon as either of these conditions
is detected.

4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070
Motor Rotation Indicator
5
Description
The 5123 Motor Rotation Indicator will
indicate correct or incorrect motor
connections for 3-phase motors. The
5123 requires a 9-volt battery.
Note: The motor rotation function relies
on the residual magnetism of the
motor to indicate the direction of
motor rotation. If the motor was
not operated by the manufacturer
prior to shipment, it will not have
residual magnetism and the 5123
will not indicate the direction of
motor rotation.
Purpose
This instruction manual is intended
to familiarize operators with the safe
operation of the Greenlee 5123 Motor
Rotation Indicator.
Specifications
Application ......................3-Phase Motors
Battery............................................. 9-volt

Greenlee Textron / Subsidiary of Textron Inc.
Motor Rotation Indicator
6
Features
1. Test Button: Turns on the test instrument.
2. ON LED: Illuminates when Test Button
is pressed; indicates the tester is ON
3. CORRECT LED: Indicates that the motor
connections correspond to the direction
of motor rotation
4. INCORRECT LED: Indicates that the
motor connections do not correspond
to the direction of motor rotation
Do not connect the motor rotation leads
to a source of voltage or current.
Damage to the test instrument can result.
3. Connect the three test leads of the test
instrument to the terminals or leads of
the motor.
Motor Rotation Operation
1. Press the Test Button. If the green ON
LED does not illuminate, replace the
battery.
2. Plug the test leads into the corre-
sponding jacks of the test instrument.
3
4
2
1

4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070
Motor Rotation Indicator
7
4. Press the Test Button and twist the
motor shaft in the desired direction of
rotation.
• If the CORRECT LED is lit, the
connections have been correctly
identified. Disconnect the test
instrument from the motor.
• If the INCORRECT LED is lit, switch
any two leads and repeat Step 4.
Note: The motor rotation function
relies on the residual magnetism
of the motor to indicate the
direction of motor rotation. If the
motor was not operated by the
manufacturer prior to shipment,
it will not have residual
magnetism and the 5123 will not
indicate the direction of motor
rotation.
Maintenance
Keep the test instrument clean and dry.
Replace leads that are worn or damaged.
Battery Testing and Replacement
If the green Test LED does not illuminate
brightly when the Test Button is pressed,
replace the battery:
1. Disconnect the test instrument from
the motor.
2. Gently pry the back cover off with a
screwdriver.
3. Install a new battery and replace the cover.
Do not attempt to repair this test instrument.
It contains no user-serviceable parts.

Lifetime Limited Warranty
Greenlee warrants to the original purchaser
of these goods for use that these products
will be free from defects in workmanship
and material for their useful life, excepting
normal wear and abuse. This warranty is
subject to the same terms and conditions
contained in Greenlee’s standard one year
limited warranty.
For all Test Instrument repairs, ship units
Freight Prepaid to:
Greenlee Textron at 4411 Boeing Drive,
Rockford, IL 61109-2932 USA.
Mark all packages: Attention TEST
INSTRUMENT REPAIR. For items not
covered under warranty (such as dropped,
abused, etc.), repair cost quote available
upon request.
Note: Prior to returning any test instrument,
please check replaceable batteries
or make sure the battery is at full
charge.
Greenlee Textron
Subsidiary of Textron Inc.
4455 Boeing Drive
Rockford, IL 61109-2988 USA
Customer Service (International):
815/397-7070 • Fax: [phone]
Customer Service (North America):
800/435-0786
Fax: [phone]
Canada Fax: [phone]
Printed in the U.S.A.

999 9578.6 IM 1050 REV 2 3/98
© 1998 Greenlee Textron
Lea y entienda este
documento antes de manejar
o dar servicio a este equipo.
Utilizarlo sin comprender cómo manejarlo
de manera segura podría ocasionar un
accidente, y como resultado de éste,
graves lesiones o incluso la muerte.
INDICADOR DE
ROTACIÓN DEL MOTOR
MODELO 5123
MANUAL DE INSTRUCCIONES

Greenlee Textron / Filial de Textron Inc.
Indicador de rotacion del motor
10

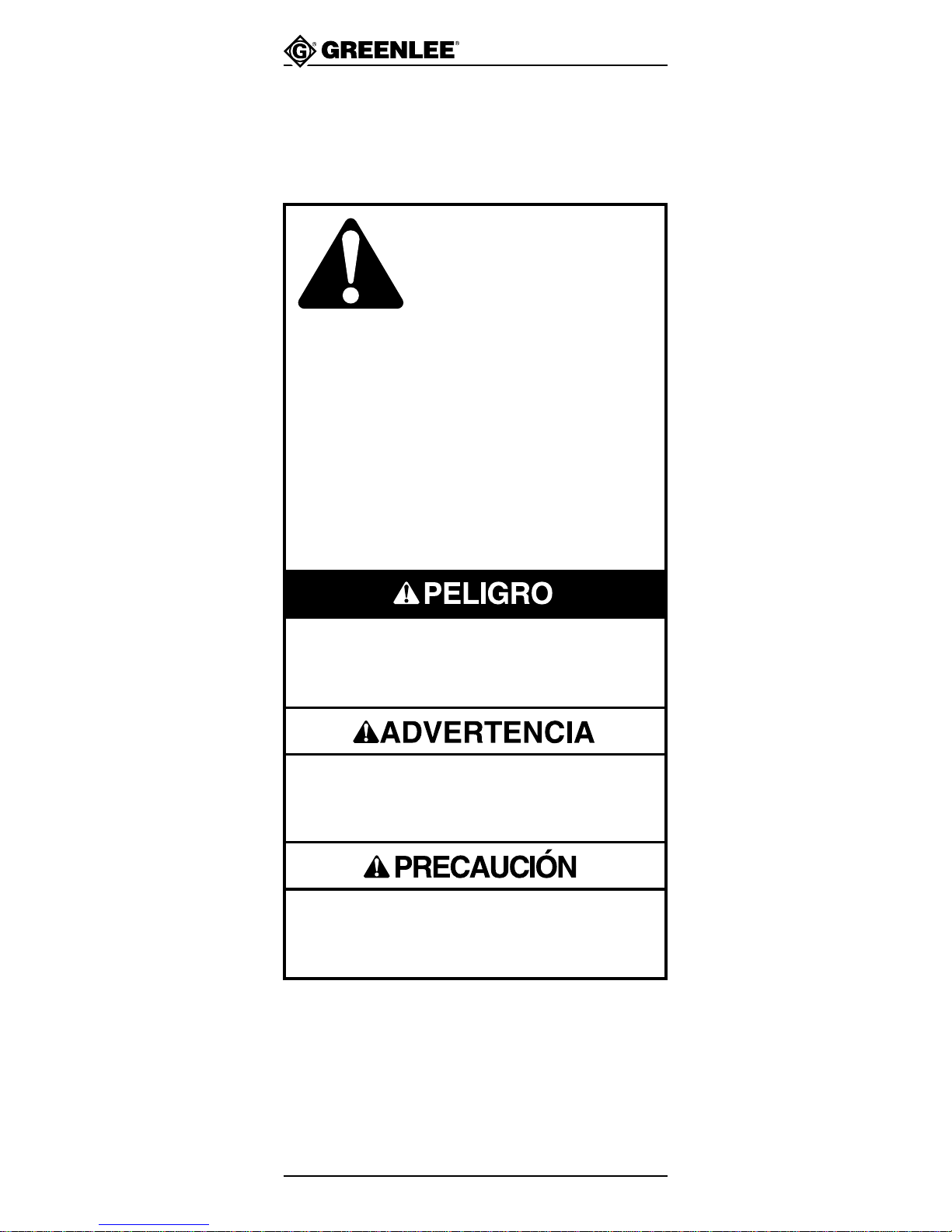

IMPORTANTES
INSTRUCCIONES SOBRE
SEGURIDAD
Este símbolo se utiliza para llamar su
atención hacia las instrucciones sobre
seguridad personal. Ponga atención
cuando lo vea ya que le indica importantes
precauciones que debe tomar para su
propia seguridad. Significa: “¡ATENCIÓN!
¡Póngase alerta o podría atentar contra
su propia seguridad!” Lea el mensaje que
aparece enseguida y esté consciente de que
puede sufrir lesiones o incluso la muerte.
Peligro inmediato que, de no evitarse,
OCASIONARÁ graves lesiones personales
o la muerte.
SÍMBOLO DE
ALERTA SOBRE
SEGURIDAD
Peligro o prácticas peligrosas que, de no
evitarse, PODRÍAN ocasionar graves
lesiones personales o la muerte.
Peligro o prácticas peligrosas que, de no
evitarse, PODRÍAN ocasionar lesiones de
menor gravedad o daño a la propiedad.
GUARDE ESTAS
INSTRUCCIONES
Puede solicitar copias adicionales de este
manual de manera gratuita, previa solicitud.

4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070
Indicador de rotacion del motor
11
IMPORTANTES
INSTRUCCIONES SOBRE
SEGURIDAD
La persona que no haya
leído o no comprenda estas
instrucciones de operación no
estará calificada para manejar
esta herramienta.
De no leerse y entenderse estas
instrucciones podrían ocurrir
lesiones personales o incluso
la muerte.
No utilice este instrumento de
verificación si se encuentra
mojado o dañado; de lo
contrario podría electrocutarse.
GUARDE ESTAS
INSTRUCCIONES
Puede solicitar copias adicionales de este
manual de manera gratuita, previa solicitud.
No abra la caja del instrumento
de verificación mientras éste se
encuentre ENCENDIDO (ON);
de lo contrario podría
electrocutarse o dañar el
aparato.
De no observarse estas
precauciones podrían ocurrir
graves lesiones personales o
incluso la muerte.

Greenlee Textron / Filial de Textron Inc.
Indicador de rotacion del motor
12
• No conecte los cables de prueba de
rotación del motor a una fuente de
voltaje o corriente; de lo contrario el
aparato podría dañarse.
• No exponga este instrumento de
verificación a altas temperaturas (más
de 57°C o 135°F) ni a altos niveles de
humedad (más de 80% de humedad
relativa); de no observarse esta
precaución el aparato podría dañarse.
• No intente reparar este instrumento de
verificación ya que contiene piezas que
deben recibir mantenimiento por parte
de un profesional.
• Si no va a utilizar este instrumento por
más de siete (7) días, sáquele las pilas
antes de guardarlo. Si las pilas gotean,
el aparato podría dañarse.
De no observarse estas precauciones
podrían ocurrir lesiones o daños al
indicador.
IMPORTANTES
INSTRUCCIONES SOBRE
SEGURIDAD
GUARDE ESTAS
INSTRUCCIONES
Puede solicitar copias adicionales de este
manual de manera gratuita, previa solicitud.
Si las pilas están bajas o se desgastan
completamente, reemplácelas cuanto
antes.

4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070
Indicador de rotacion del motor
13
Descripción
El Indicador de rotación del motor modelo
5123 le indicará si las conexiones son
correctas para un motor trifásico. El
Indicador de rotación del motor modelo 5123
requiere una pila de 9 voltios.
Nota: El indicador de rotación del motor se
basa en el magnetismo residual del
motor para indicar la dirección de
rotación del mismo; por lo tanto, si el
fabricante del motor no lo puso a
funcionar antes de despacharlo, el
motor no tendrá magnetismo residual y
el Indicador modelo 5123 no podrá
indicar la dirección de rotación del
motor.
Propósito de este manual
Este manual de instrucciones tiene como
propósito familiarizar a los operadores con el
funcionamiento del Indicador de rotación del
motor modelo 5123 de Greenlee.
Especificaciones
Aplicación......................... Motores trifásicos
Pila ...................................................9 voltios

Greenlee Textron / Filial de Textron Inc.
Indicador de rotacion del motor
14
Características
1. Botón de prueba: Activa la función del
indicador mediante la cual se verifica la
rotación del motor.
2. LED (DIODO EMISOR DE LUZ) DE
ENCENDIDO: Se ilumina al oprimirse el
botón de prueba, muestra que el indicador
se encuentra ENCENDIDO.
3. LED CORRECTO: Indica que las
conexiones del motor corresponden a la
dirección de la rotación del motor.
4. LED INCORRECTO: Indica que las
conexiones del motor NO corresponden a
la dirección de la rotación del motor.
Funcionamiento del Indicador de
rotación del motor
1. Oprima el botón de prueba. Si el LED de
ENCENDIDO de color verde no se ilumina,
reemplace la pila.
2. Conecte los cables de prueba en los
conjuntores correspondientes del
instrumento de verificación.
3
4
2
1
No conecte los cables de prueba de rotación
del motor a una fuente de voltaje o corriente;
de lo contrario podría dañar el aparato.

4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070
Indicador de rotacion del motor
15
3. Conecte los tres cables de prueba del
instrumento de verificación a las
terminales o cables de prueba del motor.
4. Oprima el botón de prueba y gire el eje del
motor en la dirección de rotación deseada.
• Si el LED CORRECTO se ilumina, las
conexiones son correctas. Desconecte el
instrumento de verificación del motor.
• Si el LED INCORRECTO se ilumina,
cambie de posición dos terminales
cualesquiera y repita el paso 4.
Nota: El indicador de rotación del motor se
basa en el magnetismo residual del
motor para indicar la dirección de
rotación del mismo; por lo tanto, si el
fabricante del motor no lo puso a
funcionar antes de despacharlo, el motor
no tendrá magnetismo residual y el
Indicador modelo 5123 no podrá indicar
la dirección de rotación del motor.
Mantenimiento
Mantenga el instrumento de verificación limpio
y seco. Reemplace los cables de prueba que se
encuentren dañados o desgastados.
Cómo verificar y reemplazar la pila
Si el LED de prueba de color verde no se
ilumina con intensidad al oprimir el botón de
prueba, reemplace la pila:
1. Desconecte el instrumento de verificación
del motor.
2. Con mucho cuidado abra la tapa posterior
del aparato ejerciendo palanca con un
destornillador.
3. Instale la pila nueva y vuelva a colocar la tapa.
No intente reparar este instrumento ya que
contiene piezas que deben recibir
mantenimiento por parte de un profesional.

Garantía limitada válida durante
la vida útil del indicador
Greenlee le garantiza al comprador original
de estos bienes de uso, que los mismos
estarán libres de defectos de materiales y
fabricación durante su vida útil; excepto en el
caso de que sean maltratados o hayan
sufrido el deterioro normal. Esta garantía está
sujeta a los mismos términos y condiciones
de la garantía estándar limitada válida por un
año, otorgada por Greenlee.
Para reparaciones de todo instrumento de
verificación, envíe las unidades con porte
pagado a:
Greenlee Textron 4411 Boeing Drive,
Rockford, IL 61109-2932 EE.UU.
Marque todos los paquetes de la siguiente
manera: A la atención de REPARACIONES DE
INSTRUMENTOS DE VERIFICACIÓN. Cuando
se trate de equipos que no estén cubiertos
por una garantía (como es el caso de
aparatos que se hayan dejado caer o hayan
sido maltratados, etc.) se proporcionará,
previa solicitud, un presupuesto del costo de
las reparaciones.
Nota: Antes de devolver un instrumento de
verificación, revise si las pilas están
bajas y es necesario reemplazarlas.
Greenlee Textron / Filial de Textron Inc.
4455 Boeing Drive
Rockford, IL 61109-2988, EE.UU.
Servicio Internacional de Atención al Cliente:
815/397-7070
Número de fax [phone]
Servicio de Atención al Cliente en
Norteamérica: 800/435-0786
Número de fax [phone]
Número de fax en Canadá: 800/524-2853
Impreso en EE.UU.

999 9578.6 IM 1050 REV 2 3/98
© 1998 Greenlee Textron
Avant d’utiliser ou de réparer
cet appareil, lire et assimiler
ces instructions. Négliger
de comprendre comment utiliser sans
danger cet outil peut résulter en un
accident causant des blessures sérieuses,
ou même la mort.
5123
INDICATEUR DE
ROTATION DE MOTEUR
MANUEL D’INSTRUCTIONS

Greenlee Textron / Filiale de Textron Inc.
Indicateur de rotation de moteur
18
INSTRUCTIONS DE
SECURITE IMPORTANTES
Le symbole ci-dessus est utilisé pour
attirer l’attention sur des instructions
concernant la sécurité personnelle. Se
souvenir de ce symbole. Il souligne des
précautions importantes de sécurité. Il
veut dire “ATTENTION ! Soyez alerte !
Votre sécurité personnelle est en cause !”
Lire le message qui le suit et être alerte
aux possibilités de blessures corporelles
graves ou même de mort.
Risques immédiats qui, s’ils ne sont pas
évités, RESULTERONT en blessures
corporelles graves ou mort.
Risques ou pratiques dangereuses qui, s’ils
ne sont pas évités, PEUVENT résulter en
blessures corporelles graves ou mort.
Risques ou pratiques dangereuses qui, s’ils
ne sont pas évités, PEUVENT résulter en
blessures corporelles ou en dommages
matériels.
18
SYMBOLE
D’ALERTE
A LA SECURITE
CONSERVER CES
INSTRUCTIONS
Des exemplaires supplémentaires de
ce manuel sont disponibles sur demande
et sans frais.

4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070
Indicateur de rotation de moteur
19

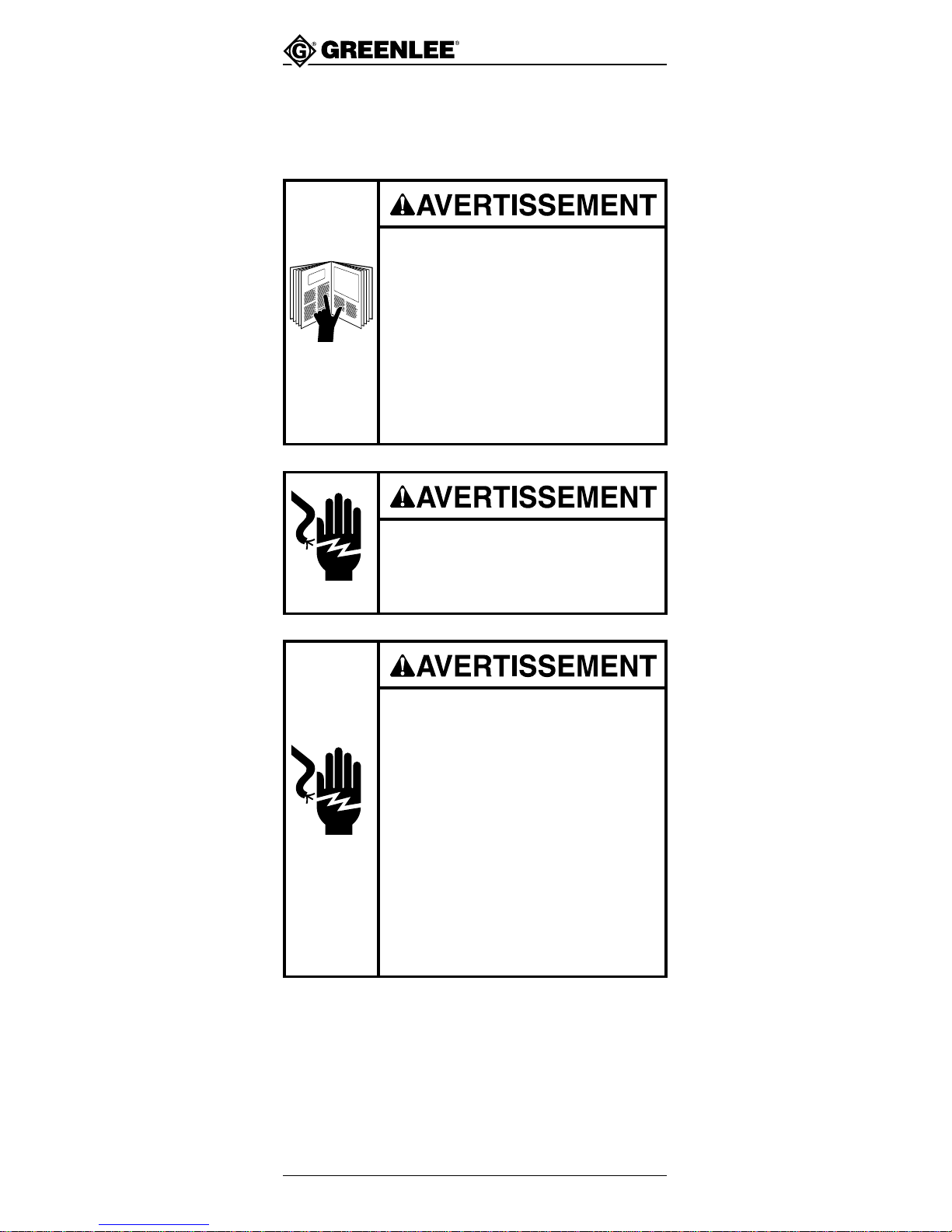

Une personne qui n’a pas lu et
qui ne comprend pas toutes les
instructions d’utilisation n’est pas
qualifiée pour utiliser cet outil.
Négliger de lire et de
comprendre les instructions
de sécurité peut résulter en
blessures ou en mort.
19
INSTRUCTIONS DE
SECURITE IMPORTANTES
CONSERVER CES
INSTRUCTIONS
Des exemplaires supplémentaires de
ce manuel sont disponibles sur demande
et sans frais.
Ne pas ouvrir le boîtier pendant
que les conducteurs de test
sont connectés sur un circuit,
ni pendant que l’appareil est en
MARCHE. Un choc électrique
ou l’endommagement de
l’appareil peut en résulter.
Négliger d’observer ces
avertissements peut résulter en
blessures sérieuses ou même
la mort.
Ne pas utiliser l’appareil s’il est
mouillé ou endommagé. Un
choc électrique peut en résulter.

Greenlee Textron / Filiale de Textron Inc.
Indicateur de rotation de moteur
2020
• Ne pas connecter les conducteurs de
rotation de moteur sur une source de
voltage ou de courant. L’appareil peut
être endommagé.
• Ne pas exposer l’appareil à des
températures élevées (de plus de 57°C)
ou une haute humidité (plus de 80 %
d’humidité relative). Négliger cette
précaution peut endommager l’appareil.
• Ne pas tenter de réparer cet instrument
de test, il ne contient aucune pièce
pouvant être réparée par l’utilisateur.
• Retirer la pile quand l’appareil doit être
remisé pendant plus de sept (7) jours.
Une fuite de pile peut endommager
l’appareil.
Négliger d’observer ces précautions peut
résulter en blessures corporelles et peut
endommager l’instrument.
Remplacer les piles faibles ou à plat
aussitôt que l’une ou l’autre de ces
conditions est remarquée.
INSTRUCTIONS DE
SECURITE IMPORTANTES
CONSERVER CES
INSTRUCTIONS
Des exemplaires supplémentaires de
ce manuel sont disponibles sur demande
et sans frais.
