Grizzly ERV 1801-37 ZV Operating and installation instructions

ERV 1801-37 ZV
Elektro-Vertikutierer/Rasenlüfter

Elektrische verticuteerder/gazonbeluchter






Elektrický vertikutátor/prevzdušnovac trávnika
Originalbetriebsanleitung
Translation of the original instructions for use
Vertaling van de originele gebruiksaanwijzing
Traduction de la notice d’utilisation originale
Traduzione delle istruzioni per l’uso in originale



l
DE
GB
NL
FR
IT
PL
CZ
LT
ES
SK

A1 2 3
4
5
4
6
7
8
10 911
11
14
13
15
12
16
17
B
7
8
6
4
4
15
11
11
14
3
5
C
13
12

D
E
1920 17
16
2
1
F
18
14
1
2

Originalbetriebsanleitung..............................................4
Translation of the original instructions for use.........20
Vertaling van de originele gebruiksaanwijzing..........35
Traduction de la notice d’utilisation originale...........50
Traduzione delle istruzioni per l’uso in originale......66
...............81
......................97
....112
...126
Preklad originálneho návodu na obsluhu................143
DE
GB
NL
FR
IT
PL
CZ
LT
ES
SK

4
DE
Inhalt
Einleitung .............................................. 4
.... 4
 ................... 5
Lieferumfang ....................................... 5
Funktionsbeschreibung....................... 5
Übersicht............................................. 5
Technische Daten................................. 6
Sicherheitshinweise............................. 6
Allgemeine Sicherheitshinweise.......... 7
Restrisiken ........................................ 12
Montageanleitung............................... 12
Gri󰀨holm montieren........................... 12
Fangsack montieren/leeren............... 13
Bedienung........................................... 13
Arbeits-Positionen einstellen............. 13
Ein- und Ausschalten ........................ 14
Arbeiten mit dem Gerät..................... 14
Transport............................................. 15
Reinigung/Wartung ............................ 15
Allgemeine Reinigungs- und
Wartungsarbeiten.............................. 15
Auswechseln der Walze.................... 16
Lagerung ............................................. 16
 ................ 16
Ersatzteile/Zubehör ............................ 17
Fehlersuche ........................................ 18
Garantie............................................... 19
Reparatur-Service............................... 19
Einleitung
Herzlichen Glückwunsch zum Kauf Ihres
neuen Gerätes. Sie haben sich damit für
ein hochwertiges Gerät entschieden. Die-
ses Gerät wurde während der Produktion
auf Qualität geprüft und einer Endkont-
rolle unterzogen. Die Funktionsfähigkeit
Ihres Gerätes ist somit sichergestellt.
Die Betriebsanleitung ist Bestand-
teil dieses Gerätes. Sie enthält
wichtige Hinweise für Sicherheit,
Gebrauch und Entsorgung. Ma-
chen Sie sich vor der Benutzung
des Gerätes mit allen Bedien- und
Sicherheitshinweisen vertraut.
Benutzen Sie das Gerät nur wie
beschrieben und für die angegebe-
nen Einsatzbereiche.
Bewahren Sie die Betriebsanlei-
tung gut auf und händigen Sie alle
Unterlagen bei Weitergabe des
Gerätes an Dritte mit aus.
Bestimmungsgemäße
Verwendung
Das Gerät ist für den häuslichen Ge-
brauch bestimmt:
- als Rasenlüfter für das Herauskäm-
men von Filz (bestehend aus Blättern,
Moos oder Unkraut) zwischen den
Grashalmen und das Einsammeln von
Blättern und Panzenresten.
- als Vertikutierer für das Bearbeiten der
Grasnarbe und das Regenerieren von
Rasen- und Grasächen.
Jede andere Verwendung, die in dieser
Betriebsanleitung nicht ausdrücklich zuge-
lassen wird, kann zu Schäden am Gerät
führen und eine ernsthafte Gefahr für den
Benutzer darstellen.

 ........................................... 159
Explosionszeichnung....................... 170
Grizzly Service-Center ..................... 171

5
DE
Das Gerät ist zum Gebrauch durch Er-
wachsene bestimmt. Kinder sowie Per-
sonen, die mit dieser Betriebsanleitung
nicht vertraut sind, dürfen das Gerät nicht
benutzen.
Die Benutzung des Gerätes bei Regen
oder feuchter Umgebung ist verboten.
Der Bediener oder Nutzer ist für Unfälle
oder Schäden an anderen Menschen oder
deren Eigentum verantwortlich.
Der Hersteller haftet nicht für Schäden, die
durch bestimmungswidrigen Gebrauch oder
falsche Bedienung verursacht wurden.
Dieses Gerät ist nicht zur gewerblichen
Nutzung geeignet. Bei gewerblichem Ein-
satz erlischt die Garantie.
Allgemeine Beschreibung
Die Abbildung der wichtigsten
Funktionsteile nden Sie auf
den Seiten 2+3.
Lieferumfang
Nehmen Sie das Gerät vorsichtig aus der
Packung und prüfen Sie, ob die nachfol-
genden Teile vollständig sind:
• Gerätegehäuse mit Vertikutierwalze
und Prallschutz
• Lüfterwalze
• Oberer Gri󰀨holm
• Unter Holm
• 2 Mittelholme
• Fangsack mit Gestänge
• Netzkabel-Zugentlastung
• 2 Kabelklemmen
• Montagezubehör
• Betriebsanleitung
Funktionsbeschreibung
Der Elektro-Vertikutierer/Rasenlüfter
besitzt zwei leicht austauschbare Arbeits-
walzen:
eine Lüfterwalze aus Hart-Kunststo󰀨 mit
vertikal rotierenden Federzinken und eine
Vertikutierwalze mit senkrecht angebrach-
ten Messern.
Das Gerät ist mit einem hochwertigen
Kunststo󰀨gehäuse mit Fangsack und
einem Gri󰀨holm mit Klappfunktion aus-
gestattet. Die Funktion der Bedienteile
entnehmen Sie bitte den nachfolgenden
Beschreibungen.
Übersicht
1 Elektronische Einschaltsperre
2 Starthebel
3 Oberer Gri󰀨holm
4 Schnellspanner, Schraube und
Beilegescheiben für die Holm-
befestigung
5 2 Mittelholme
6 Unterer Holm
7 Schnellspanner und Beilege-
scheiben für die Holmbefesti-
gung
8 Gerätegehäuse
9 Tragegri󰀨
10 Hebel zur Tiefenverstellung
11 Gerätekabelklemme
12 Fangsack
13 Prallschutzklappe
14 Netzkabel-Zugentlastung
15 Gerätekabel
16 Lüfterwalze mit Federzinken
17 Vertikutierwalze mit Messer
18 Gerätesteckdose

6
DE
19 Flügelschraube zur Walzenbe-
festigung
20 Vierkantaufnahme Walze
Technische Daten
Elektro-Vertikutierer/
Rasenlüfter................... ERV 1801-37 ZV
Aufnahmeleistung des Motors......1800 W
Netzspannung ................... 230 V~, 50 Hz
Schutzklasse ..................................... II
Schutzart ...........................................IPX4
Arbeitsdrehzahl des Werkzeugs
(n0).........................................3600 min-1
Breite der Walze ..............................37 cm
Tiefenverstellung ............................ 5-fach
(3/6/9/12 mm + Transportstellung)
Fangsackvolumen ...............................40 l
Gewicht (inkl. Zubehör) ............. ca. 13 kg
Schalldruckpegel
(LpA)...................82 dB(A), KpA= 3 dB(A)
Schallleistungspegel (LwA)
gemessen.... 94,5 dB(A); KwA= 2,22 dB(A)
garantiert................................. 97 dB(A)
Vibration am Handgri󰀨
(ah)........................3,3 m/s2, K= 1,7 m/s2
Lärm- und Vibrationswerte wurden ent-
sprechend den in der Konformitätserklä-
rung genannten Normen und Bestimmun-
gen ermittelt.
Der angegebene Schwingungsemissions-
wert ist nach einem genormten Prüfver-
fahren gemessen worden und kann zum
Vergleich eines Elektrowerkzeugs mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissi-
onswert kann auch zu einer einleitenden
Einschätzung der Aussetzung verwendet
werden.
Warnung:
Der Schwingungsemissionswert
kann sich während der tatsäch-
lichen Benutzung des Elektro-
werkzeugs von dem Angabewert
unterscheiden, abhängig von der
Art und Weise, in der das Elektro-
werkzeug verwendet wird.
Versuchen Sie, die Belastung
durch Vibrationen so gering wie
möglich zu halten. Beispielhafte
Maßnahmen zur Verringerung
der Vibrationsbelastung sind das
Tragen von Handschuhen beim
Gebrauch des Werkzeugs und die
Begrenzung der Arbeitszeit. Dabei
sind alle Anteile des Betriebszyklus
zu berücksichtigen (beispielsweise
Zeiten, in denen das Elektrowerk-
zeug abgeschaltet ist, und solche,
in denen es zwar eingeschaltet ist,
aber ohne Belastung läuft).
Sicherheitshinweise
Dieser Abschnitt behandelt die
grundlegenden Sicherheitsvor-
schriften bei der Arbeit mit dem
Gerät.

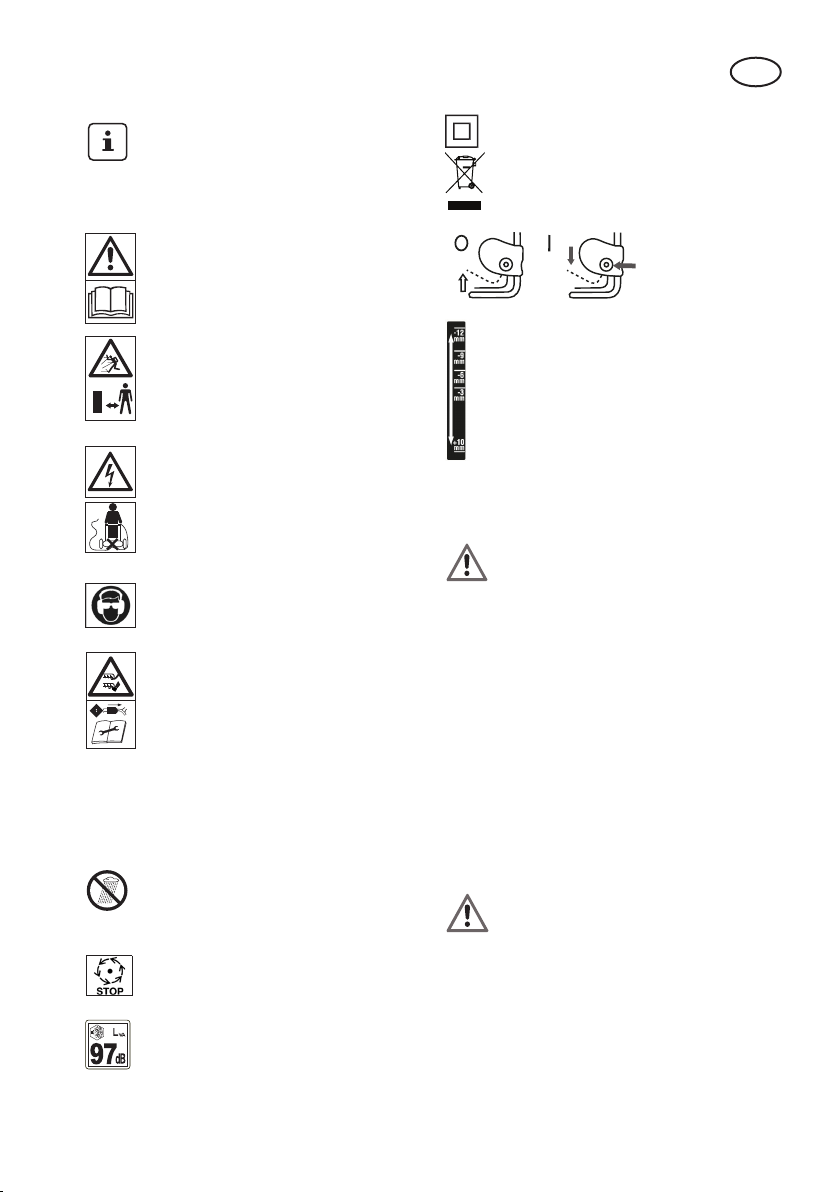

Bildzeichen in der Betriebsan-
leitung
 -
gaben zur Verhütung von
-
den.
Gebotszeichen (anstelle
des Ausrufungszeichens
ist das Gebot erläutert) mit
Angaben zur Verhütung von
Schäden.

7
DE
Hinweiszeichen mit Informa-
tionen zum besseren Um-
gang mit dem Gerät.

Achtung!
Betriebsanleitung lesen.
Verletzungsgefahr durch
weggeschleuderte Teile.
Umstehende Personen von
dem Gerät fern halten.
Gefahr durch Stromschlag
bei Beschädigung des Netz-
kabels! Netzkabel von den
Schneidwerkzeugen und
dem Gerät fernhalten!
Tragen Sie Augen- und Ge-
hörschutz.
Vorsicht - Scharfes Werk-
zeug. Hände und Füße
fernhalten. Die Rotation der
Walze dauert nach dem Ab-
schalten des Motors noch an.
Vor Wartungsarbeiten oder
falls das Netzkabel beschä-
digt ist, den Netzstecker aus
der Steckdose ziehen.
Setzen Sie das Gerät nicht
der Feuchtigkeit aus. Arbei-
ten Sie nicht bei Regen.
Achtung! Nachlauf der Wal-
zen.
Angabe des Schallleistungs-
pegels LWA in dB(A).
Schutzklasse II
Elektrogeräte gehören nicht
in den Hausmüll.
2
1
Einschalten/
Ausschalten
Transport- und Arbeitspositi-
onen
Allgemeine
Sicherheitshinweise
Dieses Gerät kann bei un-
sachgemäßem Gebrauch
ernsthafte Verletzungen
verursachen. Bevor Sie mit
dem Gerät arbeiten, lesen
Sie sorgfältig die Betriebs-
anleitung und machen Sie
sich mit allen Bedienteilen
gut vertraut. Bewahren Sie
diese Betriebsanleitung gut
auf, damit Ihnen die Infor-
mationen jederzeit zur Ver-
fügung stehen.

Vorsicht! Das Gerät kann
ernsthafte Verletzungen her-
vorrufen. So vermeiden Sie
Unfälle und Verletzungen:
Vorbereitung:
• Das Gerät ist nicht für die Be-
nutzung durch Kinder geeignet.

8
DE
• Kinder und Personen mit ein-
geschränkten körperlichen,
sensorischen oder geistigen
Fähigkeiten oder unzureichen-
der Erfahrung und Wissen
oder Personen, welche mit den
Anweisungen nicht vertraut
sind, ist die Verwendung der
Maschine nicht gestattet. Örtli-
che Bestimmungen können das
Mindestalter der Bedienungs-
person festlegen.
• Setzen Sie das Gerät niemals
ein, während Personen, beson-
ders Kinder, und Haustiere in
der Nähe sind.
• Überprüfen Sie das Gelände,
auf dem das Gerät eingesetzt
wird und entfernen Sie Steine,
Stöcke, Drähte oder andere
Fremdkörper, die erfasst und
weggeschleudert werden kön-
nen.
Verwenden Sie das Gerät nicht
zum Einebnen von Bodenune-
benheiten.
• Tragen Sie stets geeignete Ar-
beitskleidung wie Sicherheits-
schuhe mit rutschfester Sohle,
eine robuste, lange Hose,
Ohrenschutz und eine Schutz-
brille. Benutzen Sie das Gerät
nicht, wenn Sie barfuß gehen
oder o󰀨ene Sandalen tragen.
Die Schutzvorrichtung und die
persönlichen Schutzausrüstun-
gen schützen Ihre eigene und
die Gesundheit anderer und
sichern den reibungslosen Be-
trieb des Gerätes.
• Arbeiten Sie nicht mit einem
beschädigten, unvollständigen
oder ohne die Zustimmung
des Herstellers umgebauten
Gerät. Arbeiten Sie nicht mit
beschädigten oder fehlenden
Schutzvorrichtungen (z. B.
Starthebel, Entriegelungsknopf,
Prallschutz). Setzen Sie nie-
mals Schutzvorrichtungen au-
ßer Kraft (z. B. durch Anbinden
des Starthebels).
Damit wird sichergestellt, dass
die Sicherheit des Gerätes er-
halten bleibt.
• Vergewissern Sie sich vor dem
Start Ihres Gerätes, dass kein
Gegenstand oder Ast in der
Messerö󰀨nung eingeschoben
ist, dass das Gerät stabil steht
und der Arbeitsbereich aufge-
räumt und nicht blockiert ist.
Überprüfen Sie den Zustand Ih-
res Verlängerungskabels sowie
die Anschlussleitung Ihres Ge-
rätes. Verwenden Sie die erfor-
derlichen Schutzeinrichtungen.
Es besteht Verletzungsgefahr.
• Wenn Ihr Gerät beim Einschal-
ten ungewöhnliche Vibrationen
oder Geräusche zeigt, ziehen
Sie den Netzstecker aus der
Steckdose und kontrollieren Sie
die Messerwalze. Vergewissern
Sie sich, dass keine Häck-
selgutreste die Messerwalze
blockieren oder zwischen den
Messern eingeklemmt sind.
Wenn Sie keine Probleme fest-
stellen, senden Sie das Gerät
an eine Kundendienststelle zu-
rück.
• Wenn die Messer nicht mehr
korrekt schneiden oder wenn
der Motor überlastet ist, über-
prüfen Sie alle Teile Ihres

9
DE
Gerätes und ersetzen Sie die
abgenutzten Teile. Wenn eine
umfangreichere Reparatur not-
wendig ist, wenden Sie sich an
eine Kundendienststelle.
Verwendung:
• Vorsicht - Scharfes Werkzeug.
Schneiden Sie sich nicht die
Finger oder Zehen. Halten Sie
Füße und Finger beim Arbeiten
immer von der Walze und der
Auswurfö󰀨nung fern. Es be-
steht Verletzungsgefahr!
• Benutzen Sie das Gerät nicht
bei Regen, bei schlechter Wit-
terung, in feuchter Umgebung
oder nassem Rasen. Arbeiten
Sie nur bei Tageslicht oder
guter Beleuchtung. Es besteht
Unfallgefahr.
• Arbeiten Sie mit dem Gerät
nicht, wenn Sie müde oder
unkonzentriert sind oder nach
der Einnahme von Alkohol oder
Tabletten. Legen Sie immer
rechtzeitig eine Arbeitspause
ein. Gehen Sie mit Vernunft
an die Arbeit. Ein Moment der
Unachtsamkeit beim Gebrauch
des Gerätes kann zu ernsthaf-
ten Verletzungen führen.
• Machen Sie sich mit Ihrer Um-
gebung vertraut und achten Sie
auf mögliche Gefahren, die Sie
wegen des Motorengeräusches
nicht hören können.
• Achten Sie beim Arbeiten auf
einen sicheren Stand, insbe-
sondere an Hängen. Arbeiten
Sie immer quer zum Hang, nie-
mals auf- oder abwärts. Seien
Sie besonders vorsichtig, wenn
Sie die Fahrtrichtung am Hang
ändern. Arbeiten Sie nicht an
übermäßig steilen Hängen. Da-
durch können Sie das Gerät in
unerwarteten Situationen bes-
ser kontrollieren.
• Vermeiden Sie eine abnormale
Körperhaltung.
• Führen Sie das Gerät nur im
Schritttempo und mit beiden
Händen am Gri󰀨. Seien Sie
besonders vorsichtig, wenn Sie
das Gerät umkehren oder zu
sich heranziehen. Stolperge-
fahr!
• Starten oder betätigen Sie den
Starthebel mit Vorsicht entspre-
chend den Anweisungen in die-
ser Betriebsanleitung.
• Kippen Sie das Gerät beim
Anlassen nicht, es sei denn, es
muss als Anlaufhilfe angeho-
ben werden. In diesem Fall kip-
pen Sie das Gerät nur so weit,
wie es unbedingt erforderlich
ist, und heben Sie nur die von
der Bedienungsperson abge-
wandte Seite hoch.
• Wenn das Gerät nach Anheben
wieder auf den Boden gestellt
wird, müssen beide Hände in
Arbeitsstellung sein.
• Gerät nicht ohne vollständig
angebrachten Fangsack oder
ohne Prallschutz betreiben.
Verletzungsgefahr! Halten Sie
sich immer entfernt von der
Auswurfö󰀨nung.
• Benutzen Sie das Gerät nicht
in der Nähe von entzündbaren
Flüssigkeiten oder Gasen. Bei
Nichtbeachtung besteht Brand-
oder Explosionsgefahr.

10
DE
• Ziehen Sie vor allen Arbeiten
an dem Gerät den Netzstecker.
Arbeitsunterbrechung:
• Nach dem Ausschalten des Ge-
rätes dreht sich die Walze noch
für einige Sekunden. Hände
und Füße fernhalten.
• Die Federzinken nicht berüh-
ren, bevor das Gerät vom Netz
getrennt ist und die Federzin-
ken vollständig zum Stillstand
gekommen sind. Verletzungs-
gefahr durch scharfes Werk-
zeug.
• Entfernen Sie Panzenteile
nur im Stillstand des Gerätes.
Halten Sie die Auswurfö󰀨nung
stets sauber und frei.
• Schalten Sie das Gerät ab,
wenn Sie es transportieren, an-
heben oder kippen wollen und
wenn andere Flächen als Gras
überquert werden.
• Hinterlassen Sie das Gerät nie
unbeaufsichtigt am Arbeits-
platz. Kinder dürfen nicht mit
dem Gerät spielen.
• Schalten Sie das Gerät aus
und ziehen Sie den Netzste-
cker:
- immer, wenn Sie die Maschi-
ne verlassen,
- bevor Sie die Auswurfö󰀨-
nung reinigen oder Blockie-
rungen oder Verstopfungen
beseitigen,
- wenn das Gerät nicht ver-
wendet wird,
- bei allen Wartungs- und Rei-
nigungsarbeiten,
- wenn das Netzkabel be-
schädigt oder verheddert ist,
- wenn das Gerät beim Arbei-
ten auf ein Hindernis tri󰀨t
oder wenn ungewohnte Vi-
brationen auftreten. Untersu-
chen Sie in diesem Fall das
Gerät auf Beschädigungen
und lassen Sie es ggf. repa-
rieren.
• Bewahren Sie das Gerät an
einem trockenen Ort und au-
ßerhalb der Reichweite von
Kindern auf.
Vorsicht! So vermeiden Sie
Geräteschäden und even-
tuell daraus resultierende
Personenschäden:
Pegen Sie Ihr Gerät
• Schalten Sie das Gerät aus
und heben Sie es an, wenn Sie
es über Treppen transportieren.
• Führen Sie vor jeder Benut-
zung eine Sichtprüfung des
Gerätes durch. Benutzen Sie
das Gerät nicht, wenn Sicher-
heitseinrichtungen (z. B. Prall-
schutz), Teile der Schneidein-
richtung oder Bolzen fehlen,
abgenutzt oder beschädigt
sind. Prüfen Sie insbesondere
das Netzkabel und den Start-
hebel auf Beschädigung. Zur
Vermeidung einer Unwucht
dürfen beschädigte Werkzeuge
und Bolzen nur satzweise aus-
getauscht werden.
• Benutzen Sie nur Ersatz- und
Zubehörteile, die vom Herstel-
ler geliefert und empfohlen wer-
den. Der Einsatz von Fremdtei-
len führt zum sofortigen Verlust
des Garantieanspruches.

11
DE
• Sorgen Sie dafür, dass alle
Muttern, Bolzen und Schrau-
ben fest angezogen sind und
das Gerät in einem sicheren
Arbeitszustand ist.
• Versuchen Sie nicht, das Ge-
rät selbst zu reparieren, es sei
denn, Sie besitzen hierfür eine
Ausbildung. Sämtliche Arbei-
ten, die nicht in dieser Betriebs-
anleitung angegeben werden,
dürfen nur von uns ermächtig-
ten Kundendienststellen ausge-
führt werden.
• Behandeln Sie Ihr Gerät mit
Sorgfalt. Halten Sie die Werk-
zeuge sauber, um besser und
sicherer arbeiten zu können.
Befolgen Sie die Wartungsvor-
schriften.
• Überlasten Sie Ihr Gerät nicht.
Arbeiten Sie nur im angegebe-
nen Leistungsbereich. Verwen-
den Sie keine leistungsschwa-
chen Maschinen für schwere
Arbeiten. Benutzen Sie Ihr Ge-
rät nicht für Zwecke, für die es
nicht bestimmt ist.
Elektrische Sicherheit:
Vorsicht! So vermeiden Sie
Unfälle und Verletzungen
durch elektrischen Schlag:
• Nehmen Sie vor jeder Inbe-
triebnahme eine Sichtprüfung
der Netz- und Verlängerungs-
leitungen auf Anzeichen von
Beschädigungen oder Alte-
rung vor. Beschädigte Net-
zanschlussleitungen erhöhen
das Risiko eines elektrischen
Schlages.
• Schließen Sie das Gerät an
eine Steckdose mit RCD (Resi-
dual Current Device) mit einem
Auslösestrom von nicht mehr
als 30 mA an.
• Halten Sie die Verlängerungs-
leitungen von den Schneid-
werkzeugen fern.
Wird die Verlängerungsleitung
während des Gebrauchs be-
schädigt, trennen Sie sie sofort
vom Netz. DIE VERLÄNGE-
RUNGSLEITUNG NICHT BE-
RÜHREN, BEVOR SIE VOM
NETZ GETRENNT IST. Gefahr
durch elektrischen Schlag.
• Wenn die Anschlussleitung die-
ses Gerätes beschädigt wird,
muss sie durch den Hersteller
oder seinen Kundendienst
oder eine ähnlich qualizierte
Person ersetzt werden, um Ge-
fährdungen zu vermeiden.
• Die Verlängerungsleitungen
von den Federzinken fernhal-
ten. Die Federzinken können
die Leitungen beschädigen und
zum Kontakt mit aktiven Teilen
führen.
• Eine beschädigte Leitung nicht
an das Netz anschließen und
eine beschädigte Leitung nicht
berühren, bevor sie vom Netz
getrennt ist. Eine beschädigte
Leitung kann zum Kontakt mit
aktiven Teilen führen.
• Achten Sie darauf, dass die
Netzspannung mit den Anga-
ben des Typenschildes über-
einstimmt.
• Vermeiden Sie Körperberüh-
rungen mit geerdeten Teilen
(z. B. Metallzäune, Metallpfos-

12
DE
ten). Es besteht ein erhöhtes
Risiko durch elektrischen
Schlag, wenn Ihr Körper geer-
det ist.
• Verwenden Sie nur zugelas-
sene Verlängerungskabel der
Bauart H05RN-F, die höchs-
tens 75 m lang und für den
Gebrauch im Freien bestimmt
sind. Der Litzenquerschnitt des
Verlängerungskabels muss
mindestens 2,5 mm2betragen.
Rollen Sie eine Kabeltrommel
vor Gebrauch immer ganz ab.
Überprüfen Sie das Verlänge-
rungskabel auf Schäden.
• Verwenden Sie für die Anbrin-
gung des Verlängerungskabels
die dafür vorgesehene Netzka-
bel-Zugentlastung.
• Benutzen Sie die Anschlusslei-
tung nicht, um den Netzstecker
aus der Steckdose zu ziehen.
Schützen Sie das Netzkabel
vor Hitze, Öl und scharfen Kan-
ten.
Restrisiken
Auch wenn Sie dieses Elektro-
werkzeug vorschriftsmäßig bedie-
nen, bleiben immer Restrisiken
bestehen. Folgende Gefahren
können im Zusammenhang mit
der Bauweise und Ausführung die-
ses Elektrowerkzeugs auftreten:
a) Schnittverletzungen
b) Gehörschäden, falls kein ge-
eigneter Gehörschutz getragen
wird.
c) Gesundheitsschäden, die aus
Hand-Arm-Schwingungen
resultieren, falls das Gerät
über einen längeren Zeitraum
verwendet wird oder nicht ord-
nungsgemäß geführt und ge-
wartet wird.
Warnung! Dieses Elektro-
werkzeug erzeugt während
des Betriebs ein elektro-
magnetisches Feld. Dieses
Feld kann unter bestimmten
Umständen aktive oder pas-
sive medizinische Implanta-
te beeinträchtigen. Um die
Gefahr von ernsthaften oder
tödlichen Verletzungen zu
verringern, empfehlen wir
Personen mit medizinischen
Implantaten ihren Arzt und
den Hersteller des medizini-
schen Implantats zu konsul-
tieren, bevor die Maschine
bedient wird.
Montageanleitung
Ziehen Sie vor allen Arbeiten an
dem Gerät den Netzstecker.
Achten Sie bei der Montage da-
rauf, dass das Netzkabel nicht
eingeklemmt wird und genügend
Spiel hat.
Griffholm montieren
1. Stecken Sie den unteren Holm (6) an
das Gerätegehäuse (8) und schrauben
ihn mit zwei Schnellspannern und Bei-
legescheiben (7) an. Die glatte Seite
der Beilegescheibe zeigt zum Schnell-
spanner, die gerillte Seite zum Gerät.
2. Schrauben Sie die beiden Mittelholme
(5) mit den Schrauben, Schnellspan-

13
DE
nern und Beilegescheiben (4) an den
unteren Holm (6) an. Die glatte Seite
der Beilegescheibe zeigt zum Schnell-
spanner, die gerillte Seite zum Gerät.
3. Hängen Sie die Netzkabel-Zugentlas-
tung (14) in den oberen Gri󰀨holm (3)
ein.
4. Schrauben Sie den oberen Gri󰀨holm
(3) mit den Schrauben, Schnellspan-
nern und Beilegescheiben (4) an den
beiden Mittelholmen (5) fest.
5. Befestigen Sie das Gerätekabel (15)
mit den Gerätekabelklemmen (11) am
Holm.
Fangsack montieren/
leeren
 -
schutzklappe betreiben.
Verletzungsgefahr!
Der Fangsack ist nur für den Be-
trieb mit der Lüfterwalze (
A
16)
vorgesehen!
1. Ziehen Sie den Fangsack über das
Gestänge.
2 Stülpen Sie die Kunststo󰀨-La-
schen des Fangsacks über das
Fangsack-Gestänge und klipsen Sie
die Kunststo󰀨-Laschen ein.

3. Heben Sie die Prallschutzklappe (13)
an.
4. Hängen Sie die Stifte am
Fangsack-Gestänge in die Aufnahme
am Gerätegehäuse.
5. Lassen Sie die Prallschutzklappe (13)
los, sie hält den Fangsack (12) in Po-
sition.

6. Heben Sie die Prallschutzklappe (13)
an und nehmen Sie den Fangsack
(12) heraus.
Bedienung
Beachten Sie den Lärmschutz und
örtliche Vorschriften.
Arbeits-Positionen einstellen
Das Gerät besitzt 5 Haupteinstellpositio-
nen:
 
In dieser Stellung besteht der maximale
Sicherheitsabstand des Werkzeugs zum
Boden.
 
Wählen Sie beim Arbeiten mit dem neu-
wertigen Gerät diese Einstellung.

Bei zunehmendem Verschleiß der Messer
oder Federzinken kann die Arbeits-Positi-
on gesenkt werden.
Einen Verschleiß erkennen Sie an einem
zunehmend schlechter werdenden Ar-
beitsergebnis.
Die Verstelltiefe beträgt pro Stufe ca.
3 mm.
Das Gerät bendet sich bei Lie-
ferung in der Transport-Position
+10mm.
1. Zum Einstellen der Arbeits-Position
muss das Gerät ausgeschaltet sein.
2. Verstellen Sie den Hebel zur Tiefen-
verstellung (
A
10) und lassen Sie ihn
in die gewünschte Position einrasten.

14
DE
Die Wahl einer Nachstell-Position
ohne entsprechenden Verschleiß
kann zur Überlastung des Motors
und Beschädigung der Walze füh-
ren.
Ein- und Ausschalten
 

Halten Sie

󰀨Es
besteht Verletzungsgefahr!
1. Stellen Sie das Gerät auf eine ebene
Rasenäche.
2. Verbinden Sie das Verlängerungska-
bel mit der Gerätesteckdose (18).
3. Zur Zugentlastung formen Sie aus
dem Ende des Verlängerungskabels
eine Schlaufe und hängen diese in die
Netzkabel-Zugentlastung (14) ein.
4. Schließen Sie das Gerät an die Netz-
spannung an.
5. Zum Einschalten drücken Sie die
elektronische Einschaltsperre (1) am
Handgri󰀨 und ziehen Sie anschließend
den Starthebel (2) richtung Handgri󰀨.
Lassen Sie die elektronische Ein-
schaltsperre (1) los.
6. Zum Ausschalten lassen Sie den
Starthebel (2) los.
Überlastschutz: Bei Überlastung
des Gerätes schaltet der Motor
automatisch ab. Lassen Sie den
Starthebel los und starten Sie das
Gerät nach einer Abkühlzeit von
etwa 1 Minute erneut.
 



Sie die laufende Walze nicht.
Es besteht Verletzungsgefahr!
Arbeiten mit dem Gerät
Um einen gepegten Rasen zu erhalten,
empfehlen wir Ihnen, alle 4 - 6 Wochen zu
lüften.
Vertikutieren ist ein intensiverer Eingri󰀨
als das Lüften und sollte daher nur einmal
im Jahr erfolgen. Der beste Zeitpunkt ist
das Frühjahr nach dem ersten Mähen.
 
-
-
-

Schalten Sie nach der Arbeit und
zum Transport das Gerät aus, zie-
hen Sie den Netzstecker und war-
ten Sie den Stillstand der Walze
ab.
Je kürzer der Rasen geschnitten
ist, desto besser lässt er sich be-
arbeiten. Dadurch wird das Gerät
weniger belastet und die Lebens-
dauer der Walze erhöht sich.
• Sie können das Gerät mit oder ohne
Fangsack betreiben. Zum Lüften emp-
ehlt sich das Arbeiten mit Fangsack
und zum Vertikutieren ohne Fangsack.
• Mähen Sie den Rasen auf die ge-
wünschte Schnitthöhe.
• Der Vertikutierer darf nicht bei langem
Gras verwendet werden. Es wickelt
sich sonst um die Vertikutierwalze und
führt zur Beschädigung des Gerätes.

15
DE
• Wählen Sie eine geeignete Arbeits-
bzw. Nachstell-Position (bei Ver-
schleißerscheinungen der Walze), so
dass das Gerät nicht überlastet wird.
• Beginnen Sie mit dem Arbeiten in der
Nähe der Steckdose und bewegen Sie
sich von der Steckdose weg.
• Führen Sie das Verlängerungskabel
immer hinter sich und bringen Sie es
nach dem Wenden auf die schon be-
arbeitete Seite.
• Führen Sie das Gerät im Schritttempo
in möglichst geraden Bahnen. Für ein
lückenloses Lüften oder Vertikutieren
sollten sich die Bahnen immer um
wenige Zentimeter überlappen. Zu
langes Verweilen auf einer Stelle kann
bei laufendem Gerät die Grasnarbe
verletzen.
• Um eine Behinderung durch das
Verlängerungskabel zu vermeiden,
wenden Sie das Gerät immer so, dass
die Netzkabelzugentlastung am Holm
stets der bearbeiteten Seite zuge-
wandt ist.
• Reinigen Sie das Gerät nach jedem
Einsatz (siehe „Reinigung/Wartung“).
• Nach der Bearbeitung von stark ver-
moostem Rasen, empehlt es sich
anschließend nachzusäen. Die Rasen-
äche regeneriert sich dann schneller.
Transport
• Verwenden Sie zum Transport des
Gerätes die Transportstellung +10 mm
(siehe „Arbeits-Position einstellen“).
• Heben Sie das Gerät zum Transport
über Treppen und empndliche Ober-
ächen (z. B. Fliesen) an.
Reinigung/Wartung
 
in dieser Betriebsanleitung be-
schrieben sind, von einer von
-
stelle durchführen. Verwenden
Sie nur Originalteile.
Tragen Sie beim Umgang mit der
Walze Handschuhe.
Schalten Sie vor allen Wartungs-
und Reinigungsarbeiten das Gerät
aus, ziehen Sie den Netzstecker
und warten Sie den Stillstand der
Walze ab.
Allgemeine Reinigungs- und
Wartungsarbeiten
 
Wasser ab und reinigen Sie es

-


• Entfernen Sie nach dem Arbeiten
anhaftende Panzenreste von den
Rädern, den Lüftungsö󰀨nungen, der
Auswurfö󰀨nung und der Walze. Ver-
wenden Sie dazu keine harten oder
spitzen Gegenstände, Sie könnten das
Gerät beschädigen.
• Leeren Sie den Fangsack vollständig.
• Halten Sie das Gerät stets sauber.
Verwenden Sie keine Reinigungs-
bzw. Lösungsmittel.
Wir haften nicht für durch unsere Geräte
hervorgerufene Schäden, sofern diese
durch unsachgemäße Reparatur oder

16
DE
den Einsatz von Nicht-Originalteilen bzw.
durch nicht bestimmungsgemäßen Ge-
brauch verursacht werden.
Auswechseln der Walze
Schalten Sie das Gerät aus, zie-
hen Sie den Netzstecker und war-
ten Sie den Stillstand der Walze
ab.
Tragen Sie beim Umgang mit der
Walze Handschuhe.
1. Drehen Sie das Gerät um.
2. Lösen Sie die Flügelschraube (19) und
ziehen Sie die Lagerbefestigung nach
oben.
3. Heben Sie die Walze (
A
16/17)
schräg an und ziehen die Welle aus
der Vierkantaufnahme (20).
4. Setzen Sie die neue Walze (
A
16/17)
in umgekehrter Reihenfolge ein.
Lagerung
• Bewahren Sie das Gerät trocken und
außerhalb der Reichweite von Kindern
auf.
• Lassen Sie den Motor abkühlen, bevor
Sie das Gerät in geschlossenen Räu-
men abstellen.
• Umhüllen Sie das Gerät nicht mit Ny-
lonsäcken, da sich Feuchtigkeit bilden
könnte.
Zur Platz sparenden Lagerung
kann der Holm nach Lockern der
Schnellspanner zusammenge-
klappt werden.
Die Netzkabel dürfen dabei nicht

Entsorgung/
Umweltschutz
Führen Sie Gerät, Zubehör und Verpa-
ckung einer umweltgerechten Wiederver-
wertung zu.
Elektrogeräte gehören nicht in den
Hausmüll.
Geben Sie das Gerät an einer Verwer-
tungsstelle ab. Die verwendeten Kunst-
sto󰀨- und Metallteile können sortenrein
getrennt werden und so einer Wiederver-
wertung zugeführt werden. Fragen Sie
hierzu unser Service-Center.

17
DE
Ersatzteile/Zubehör
Ersatzteile und Zubehör erhalten Sie unter
www.grizzly-service.eu
Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe „Grizzly Service-
Center“).
Position Position Bezeichnung Bestell-Nr.
Betriebs- Explosions-
anleitung zeichnung
4 32-34,43 (2x) Schnellspanner 91105134
5 44 Mittelholme 91105136
6 45 Unterer Holm 91105137
16 70 Lüfterwalze mit Federzinken 91105140
17 69 Vertikutierwalze mit Messer 91105139
19 17 Flügelschraube zur Walzenbefestigung 91105131

18
DE
Fehlersuche
 Mögliche Ursache Fehlerbehebung
Abnormale Geräu-
sche,
Klappern oder Vi-
brationen
Fremdkörper auf der Walze
( 16/17) Fremdkörper entfernen
Federzinken der Lüfterwalze
( 16) oder Walzenmesser
der Vertikutierwalze ( 17)
beschädigt
Walze austauschen
Walze ( 16/17) nicht richtig
montiert
Walze korrekt einbauen (siehe
„Auswechseln der Walze“)
Rutschender Zahnriemen
Gerät abschalten und Netzste-
cker ziehen, vorhandene Erd-
und Grasrückstände entfernen
Gerät startet nicht
Netzspannung fehlt
Steckdose, Netzkabel, Leitung,
Netzstecker prüfen, ggf. Repara-
tur durch Elektrofachmann
Starthebel ( 2) defekt
Reparatur durch Kundendienst
Kohlebürsten abgenutzt
Motor defekt
Motor setzt aus
Blockierung durch Fremdkör-
per Fremdkörper entfernen
Rasen zu hoch Vormähen, siehe „Bedienung“
Auswurfö󰀨nung verstopft Auswurfö󰀨nung reinigen
Überlastschutz löst aus Gerät etwa 1 Min. abkühlen las-
sen
Arbeitsergebnis
nicht zufrieden-
stellend
Federzinken der Lüfterwalze
( 16) verschlissen Walze (16/17) austauschen
Messer der Vertikutierwalze
(17) stumpf oder beschädigt
Zahnriemen defekt Reparatur durch Kundendienst
Transport-Position oder fal-
sche Arbeits-Position gewählt
Siehe „Arbeits-Positionen ein-
stellen“
Rasen zu hoch Vormähen, siehe „Bedienung“

19
DE
Garantie
• Für dieses Gerät leisten wir 24 Monate
Garantie. Diese Garantie gilt nur ge-
genüber dem Erstkäufer und ist nicht
übertragbar.
• Schäden, die auf natürliche Abnut-
zung, Überlastung oder unsachgemä-
ße Bedienung zurückzuführen sind,
bleiben von der Garantie ausgeschlos-
sen. Bestimmte Bauteile unterliegen
einem normalen Verschleiß und sind
von der Garantie ausgeschlossen. Ins-
besondere zählen hierzu: Lüfterwalze,
Vertikutierwalze.
• Voraussetzung für die Garantieleis-
tungen ist zudem, dass die in der
Betriebsanleitung angegebenen
Wartungsintervalle eingehalten wur-
den, und die Hinweise zur Reinigung,
Wartung und Instandhaltung befolgt
wurden. Schäden, die durch Materi-
al- oder Herstellerfehler entstanden
sind, werden unentgeltlich durch Er-
satzlieferung oder Reparatur beseitigt.
Voraussetzung ist, dass das Gerät
unzerlegt und mit Kauf- und Garantie-
nachweis an den Händler zurückgege-
ben wird.
Reparatur-Service
• Sie können Reparaturen, die nicht der
Garantie unterliegen, gegen Berech-
nung von unserem Service-Center
durchführen lassen. Es erstellt Ihnen
gerne einen Kostenvoranschlag. Wir
können Geräte nur bearbeiten, die
ausreichend verpackt und frankiert
eingesandt wurden.
• Unfrei - per Sperrgut, Express oder
-
-

