Grohe 39320000 User manual

Nov.15
Rev.02
基 本 尺 寸
- 1 -
单位 : 毫米
一字型螺丝起子
油泥刀
扳手
冲击钻
鲤鱼钳
钢锯
卷尺矽胶
可调扳手
水平尺
十字型螺丝起子
推荐工具和材料 （客户自备）
每种型号的产品都提供了尺寸图。
39320000
99.0575.031/ECN 235920/11.15
安装说明书
注意：该产品尺寸图仅供参考，产品具体尺寸
可能在公差范围尺寸内有所变化。
挂墙式座厕安装说明书
用水量： 3/6升
额定用水效率等级：3级
标准号： GB25502-2010
感谢阁下选用我们的产品……我们的产品多年来一直是优良质量的标志。为了有助于安装顺利进行，
请您在开始安装之前仔细阅读这些指南，也请查阅推荐的工具和材料表；小心打开您的新产品。
警告：易碎产品。小心轻放以避免产品破碎和人身伤害。
注意：图片可能与真实产品不符（请以实物为准)。
所有的安装程序必须严格遵从当地的卫浴和建筑法规条例。
备注：此安装说明书只针对座厕部分的安装予以简要说明，水箱配件及盖板的安装请分别参见相应的
安装说明书。
使用注意事项
1、请不要向便器内冲入新闻纸、纸尿垫、妇用卫生巾等容易堵塞的物品。
2、请不要用重力撞击陶瓷，以防止破损漏水。
3、不要在零摄氏度以下水的环境中使用。
355
400 370
520
355
155
520
430
完成墙面
完成地面完成地面
完成墙面

12
3
5
4
装饰盖
六角螺母
橡胶套
6
安 装 隐 藏 式 水 箱 安 装 固 定 装 置
挂墙座厕配隐藏式水箱的安装
用固定螺栓锁紧座厕，然后盖上塑料装饰盖。 按照隐藏式水箱安装说明书安装及调节排水按钮。
固 定 座 厕 调 节 排 水 按 钮
按照隐藏式水箱安装说明书，将进水连接管
和排污管安装到墙面。
如图将挂厕装上，用水平尺检测是否水平。
附 件 安 装 检 测 水 平
排水按钮
请按隐藏式水箱安装说明书安装好隐藏式水箱
及其配件。(不提供在包装内，客户需自行购买)
防污盖
固定螺栓
完成墙面
排污管防污盖
内墙
如图砌完墙及安装好固定挂厕的螺栓，将进水管及排污
管的防污盖取出。（参见隐藏式水箱安装说明书）
- 2 -

- 3 -
7
1
135
50
220
320
400
120
120
50
65
220
355
355
220
940±20
安 装 准 备
安装支架
按图示预埋安装支架和感应器，预埋好进水管和PVC排污管。(不提供在包装内，客户需自行购买)
完成地面
进水管
英寸
排污管
完成地面
前视图
*建议尺寸 单位:毫米
挂墙座厕配感应器的安装
侧视图
完成地面
完成地面

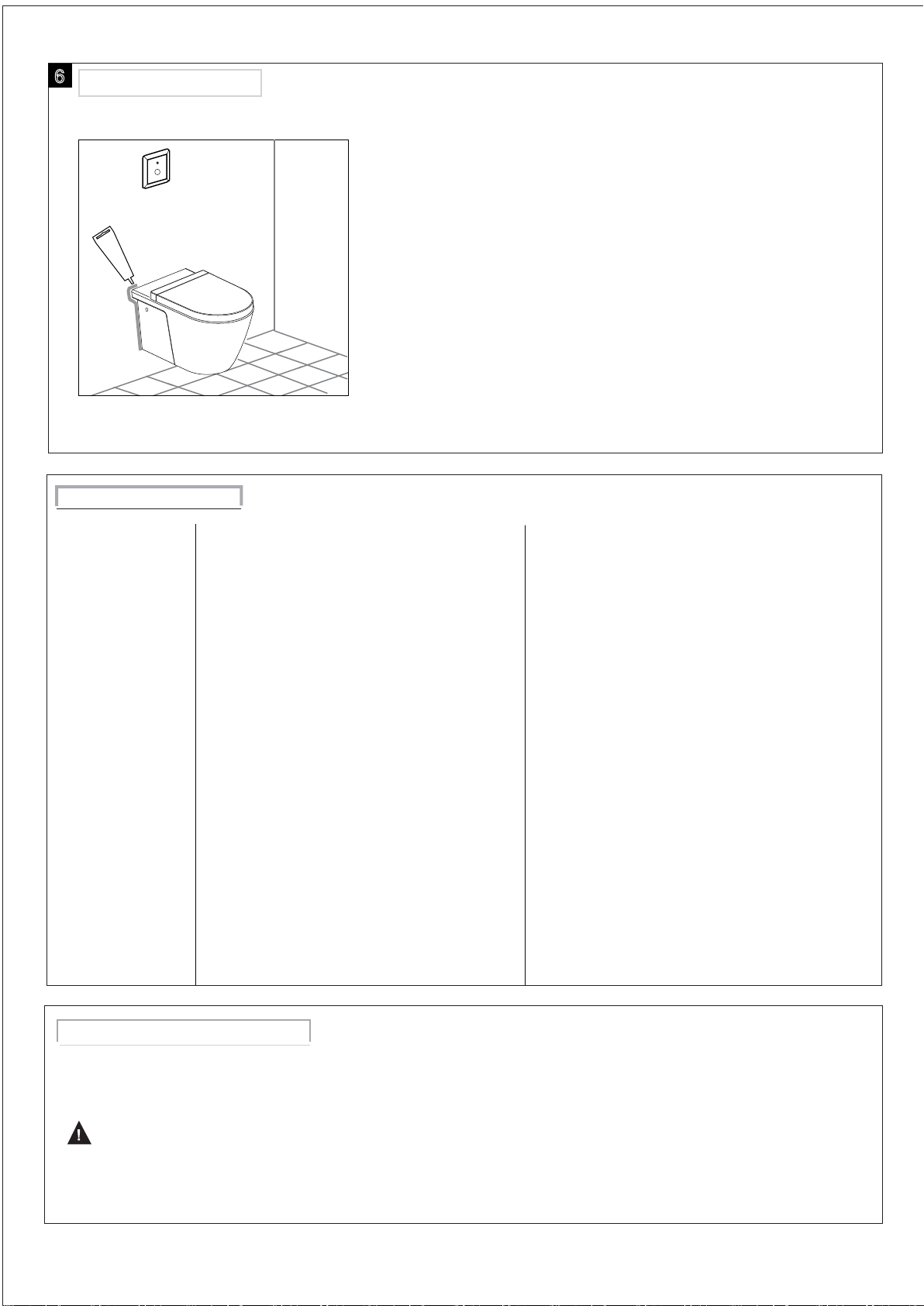

按照盖板的说明书安装好盖板。
在座厕底部边缘涂上矽胶（不提供）。
安 装 座 厕 盖 板
注意：严禁使用水泥固定座厕
进水管
排污管
排污管
完
成
墙
面
锁紧螺母 六角转接头
橡胶垫片 橡胶垫圈
完
成
墙
面
矽 胶
单位:毫米 单位:毫米
英寸

- 4 -
2
3
CC/2
45
3170000179
单位：毫米
单位：毫米
105
220
完成地面
50-55
50-55
220
355
4
安 装 排 污 连 接 管
2.1 切割 2.2 削尖
座 厕 就 位 座 厕 安 装 完 成
按照感应器和盖板安装说明书完成感应器面板
安装，盖板安装，并打上矽胶（不提供）。
2.3 打PVC胶2.4 安装
座厕就位，用水平尺检查水平，并用固定螺栓
锁紧座厕，然后盖上塑料装饰盖。
装饰盖
六角螺母
橡胶套
完成墙面
矽 胶

- 5 -
一般故障排除指南
3. 进水管漏水
问题描述
1. 冲水不良
2. 漏水
a. 水位线比要求的低
b. 冲水阀拍盖关闭过快或没打开
c. 冲水按钮或手柄损坏需更换
d. 水压过低
e. 座厕排污水道或排污管堵塞
f. 使用水箱清洁剂有沉淀物
g. 楼房无管道排气孔
潜在原因
a. 水位过高，高于水件溢水口
b. 关闭进水角阀，若水仍不断渗入座厕，检查出水拍盖
是否变形，或橡胶密封不良
c. 关闭进水阀，水位线低于水件溢水口，若水仍不断渗
入座厕，进水阀止水阀内可能有脏物
d. 控制出水阀拍盖装置，收得太紧导致拍盖无法关严
e. 冲水阀手柄式按钮需更换
a. 安装不良
b. 水压过高
a. 重新调整水位至正确水位线
b. 检查有无脏物附着在出水阀拍盖
c. 更换
d. 正常水压必须高于20psi
e. 清理堵塞
f. 清理水箱，停止使用水箱清洁剂
g. 安装管道排气孔
解决办法
a. 重新调整水位至正确水位线
b. 更换或调整橡胶密封圈或根据需要更换出水阀
c. 关闭进水阀，卸下进水阀塑料帽，清洁后重新
安装或更换止水阀阀芯
d. 更换出水阀
e. 更换
a. 根据安装说明重新安装
b. 水压不得超过80psi
当您清洁座厕时，请使用温和的肥皂水，然后用清水清洁并使用软布擦干。避免使用洗洁精、消毒剂，避免在
气雾剂容器内清洁产品。杜绝使用颗粒状的清洁粉末或者在座厕上放置粗糙的座垫。一些浴室的化学药品和化
妆品可能有害于座厕的光洁。
不要在水箱内使用清洁剂，含氯（次氯酸钙）的清洁剂会严重破坏水箱内的装置，从而引起渗漏或楼宇结构损
坏。公司不会对由于使用此种含氯（次氯酸钙）的清洁剂而损坏水箱内装置负责或赔偿。
警 告
保 养 和 清 洁
