Grohe SENSIA IGS User manual

GROHE
SENSIA®IGS
MOUNTING INSTRUCTIONS
99.0216.031/ ÄM231448/05.14
www.grohe.com
D
FGB
NL
NOTICE DE MONTAGE |16 MOUNTING INSTRUCTIONS |44
MONTAGEANLEITUNG |2 MONTAGEHANDLEIDING |30
20131202_TPI_Dusch_WC_Titel_DIN A 4.indd 1 11.06.14 11:30

2 3
MONTAGEANLEITUNG
Technikeinheit mit
Stromkabel komplett
Spülstutzen Ø50mm
Dokumente für
Installateur
Gleitmittel
4 Muttern M12
3∕8" T-Stück
Panzerschlauch mit
Kugelhahn
Rohrschlüssel 19 mm
Keramik
Sitz-Deckel-Einheit
Dokumente für
Endkunden
Panel links und rechts
Ablaufstutzen Ø 90 mm
Fernbedienung mit
Wandhalterung
Batterien für
Fernbedienung
Geruchsfilter
Spritzschutz
Düse
4×

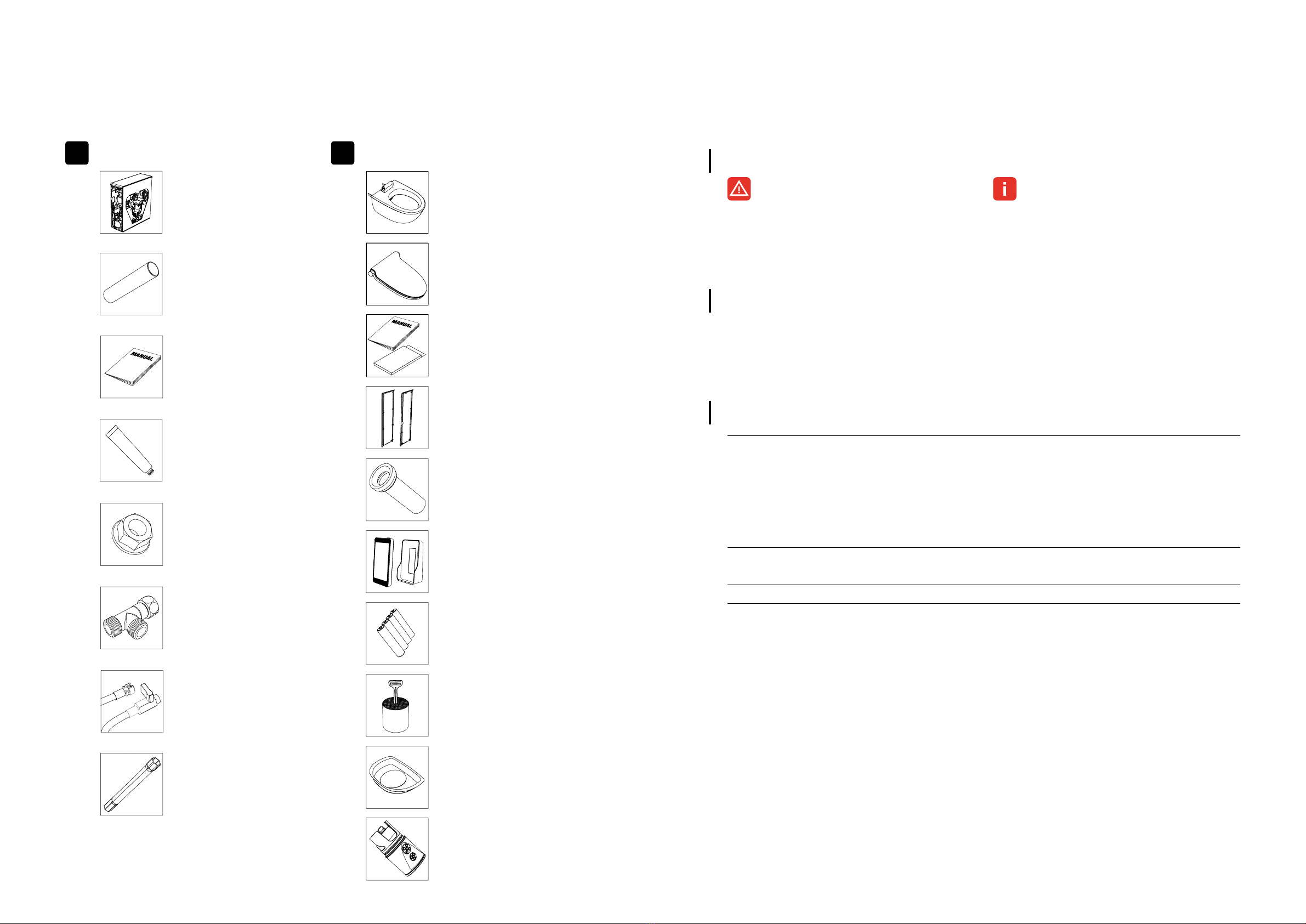

Inhalt Verpackung Nr. 1 Inhalt Verpackung Nr. 2
1 2 Symbolerklärung
Warnung
Symbol weist auf eine mögliche gefähr-
liche Situation hin, die Tod oder schwere
Körperverletzung zurFolgehaben kann.
Information
Symbol weist auf Besonderheiten bei
der Installation hin, welche unbedingt
zubefolgen sind.
Technische Daten
Nennspannung 220–240 V (AC)
Netzfrequenz 50/60 Hz
Leistungsaufnahme Betrieb (max.) 1400 W
Länge Netzkabel 1 m
Schutzart IPX4
Schutzklasse I
Fliessdruckbereich Wasser 0,1 bis 1 MPa oder 1 bis 10 bar
Querschnitt Wasseranschluss 3∕8"
Betriebstemperatur 5 bis 40 °C
Masseinheiten
V = Volt, Hz = Hertz, W = Watt, m = Meter, MPa = Megapascal, bar = Bar, " = Zoll, °C = Grad Celsius
Kontakt bei Fragen
Für technische Auskünfte zum GROHE Sensia
®IGS Dusch-WC
steht Ihnen die GROHE Hotline zur Verfügung.

4 5
MONTAGEANLEITUNG
Abklärungen und Vorbereitungen
Sicherheitsinformationen
Elektroanschluss muss geerdet sein.
Die Installation darf nur in frostsicheren Räumen vorgenommen werden.
Die Steuerelektronik ist ausschließlich zum Gebrauch in geschlossenen Räumen geeignet.
Bei beschädigter äußerer Anschlussleitung des Produktes, muss diese von einem
Elektro-Fachinstallateur ersetzt werden, um eine Gefährdung zu vermeiden.
Das 230 V-Anschlusskabel darf nicht in den Spülkasten geführt und der
Transformator darf nicht in dem Spülkasten montiert werden.
Nur Originalersatz- und Zubehörteile verwenden. Die Benutzung von anderen
Teilen führt zum Erlöschen der Garantie und der CE-Kennzeichnung.
Installation
Für die Leitung ist ein Leerrohr erforderlich. Wand fertig verputzen und bis an Rohbauschutz verfliesen.
Für die Montage des GROHE Sensia
®IGS Dusch WCs bieten wir das Rapid SL WC-Element 39112000
mit verdecktem Wasser- und Stromanschluss an.
Bei bauseits vorhandenem WC-Element anderer Hersteller, ist teilweise eine verdeckte
Montage vom Wasseranschluss möglich. Voraussetzung hierfür ist ein identisches
Anschlussmaß. Teilweise sind diese Produkte durch einen entsprechenden Hinweis-
aufkleber mit dem Anschlussmaß auf der Schutzplatte unter der Betätigungsplatte
gekennzeichnet.
Elektroinstallation
Die Elektroinstallation darf nur von einem Elektro-Fachinstallateur vorgenommen werden! Dabei sind
die Vorschriften nach IEC 60364-7-701 (entspr. VDE 0100 Teil 701) sowie alle nationalen und örtlichen
Vorschriften zu beachten!
Es darf nur wasserbeständiges Rundkabel verwendet werden.
Die Spannungsversorgung muss separat schaltbar sein.
Für Unterputzspülkästen ohne Leerrohr kann der Wasseranschluss mit Kupferrohr sichtbar über die
Fliesen geführt werden. Dazu muss ein entsprechendes Wasseranschlussset (Anschlussset Wasser kurz,
Artikel-Nr. 42459000) zusätzlich bestellt werden. Kupferrohr und Klemmquetschverschraubungen sind
bauseits zu organisieren.
Bei Unterputzspülkästen unter 1 Meter Höhe muss ein passendes,
handelsübliches Wasseranschlussset verwendet werden.

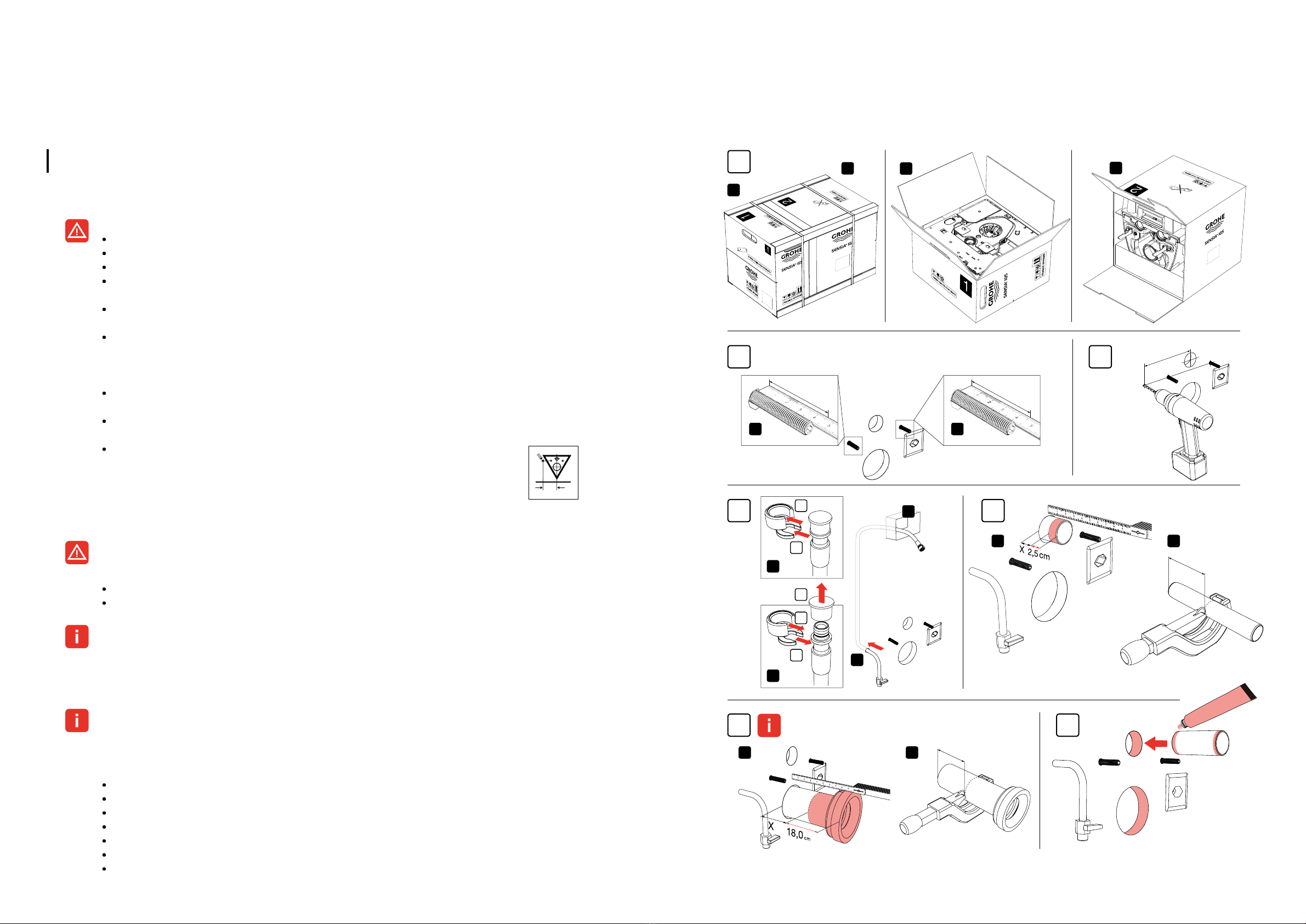

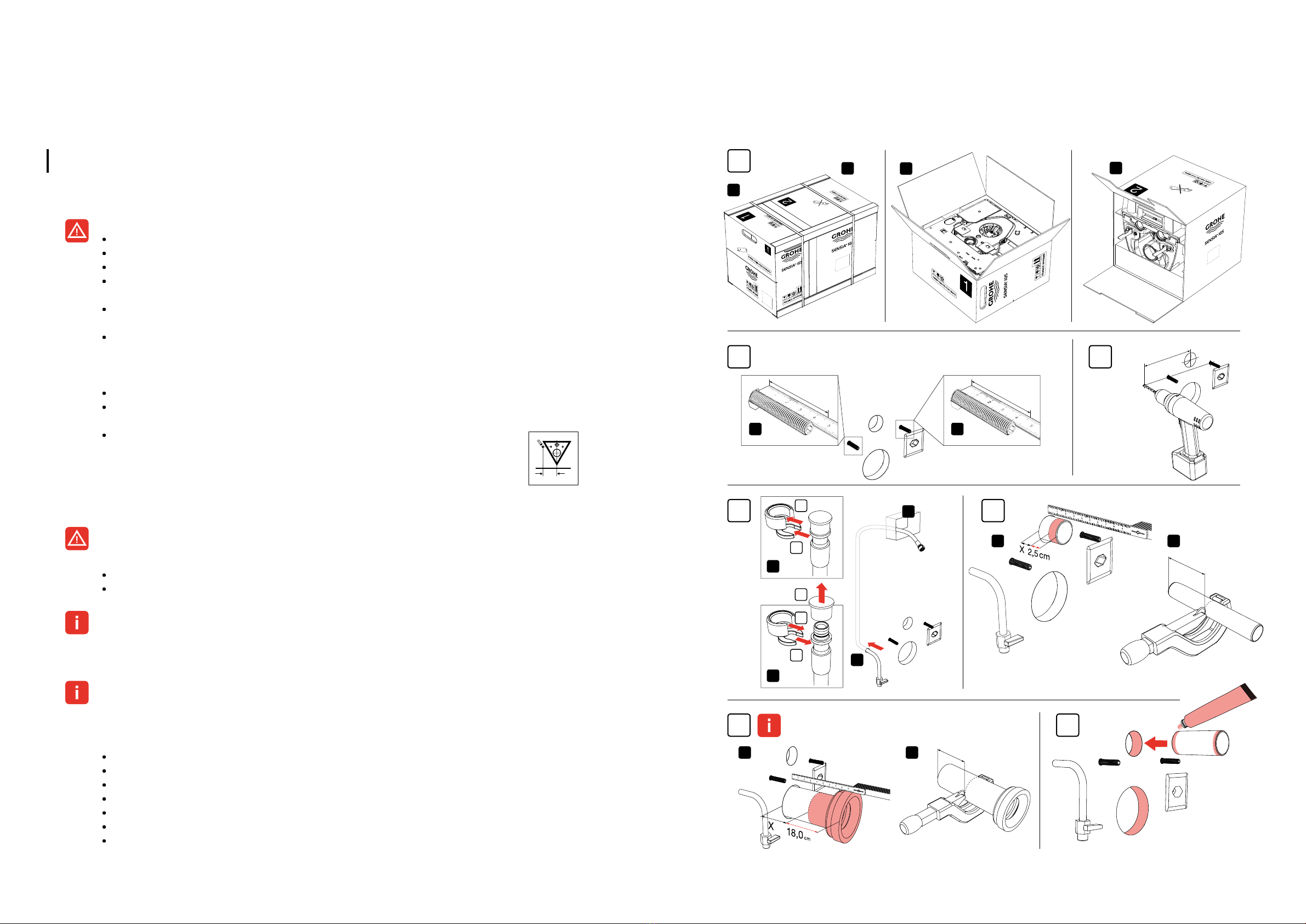

Übersicht Montageschritte
Die Montage besteht aus folgenden Teilschritten:
Spülrohr und Ablaufrohr ablängen
Technikeinheit befestigen
Keramikschüssel befestigen
Gerät an Wasser, Strom undAbwasser anschließen
seitliche Verschalungen anTechnikeinheit befestigen
Inbetriebnahme und Funktionskontrolle
Übergabe an Endkunden
Montage
4,5cm 4,5cm
2
19,5cm
Ø 16 mm
3
1 2
1
4B
A
B
C
A
3
2
1
X
5
6
X
2
21
1
1 2
Nur ablängen! Montage erfolgt
erst bei Montageschritt9.
1 2
7
4
19
5

6 7
MONTAGEANLEITUNG
1519,5
7
19,5 30 3030
30
19,5 1519,5
7
V1_Standard
V1
V1
123
V1_Standard
V2
V2 V3
1 2
4
4
8
9
Hauptschalter
auf 0
3
9
9V4 V5

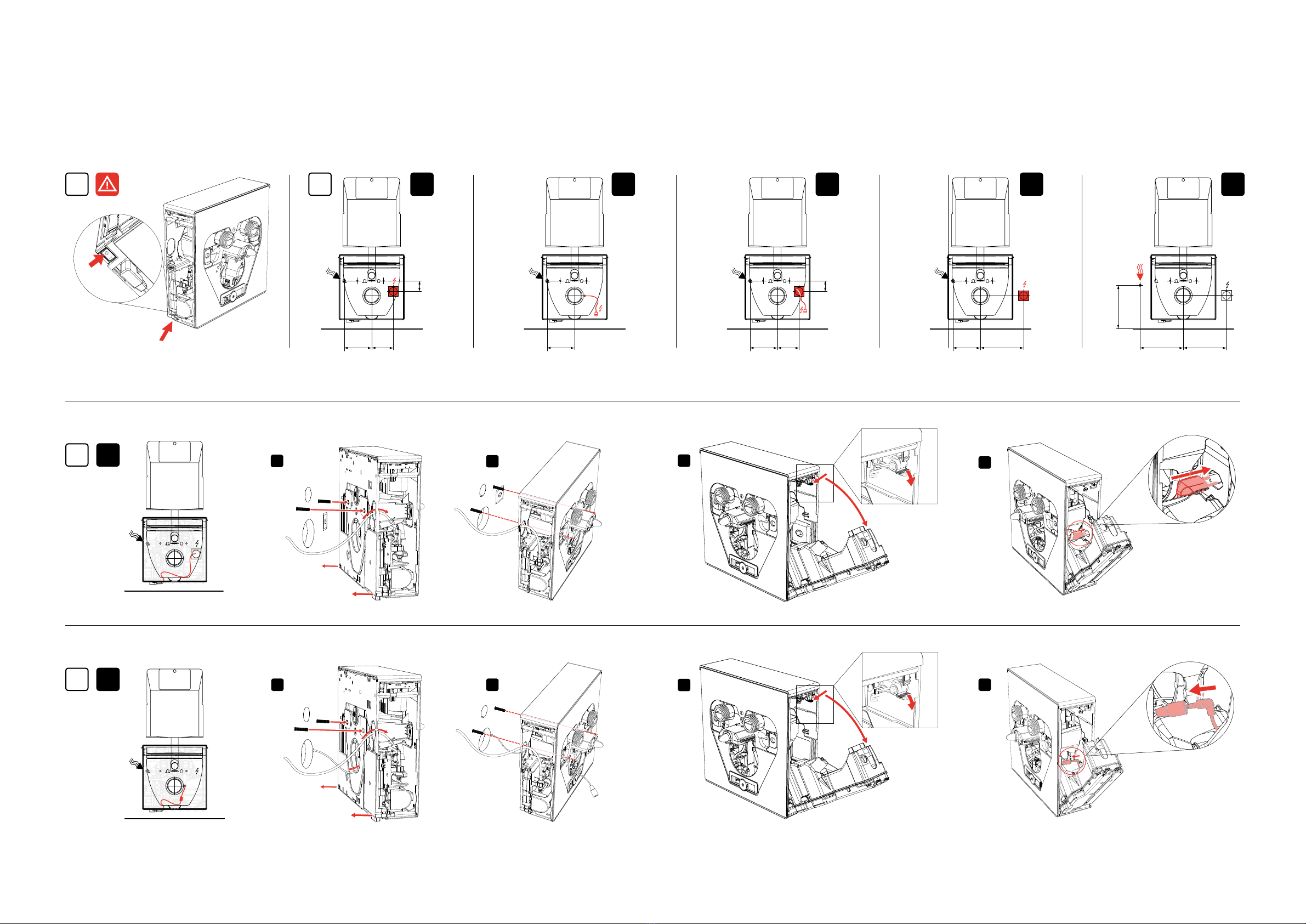

Anschlussmöglichkeiten V1–V5
Anschlussmöglichkeit
Anschlussmöglichkeit
mit Rapid SL 39112

8 9
MONTAGEANLEITUNG
V1_Standard
12
Anschluss an Eckventil sichtbar
Anschlussset Wasser kurz
(Artikel-Nr. 42459000) bestellen.
Restliches Material (z.B. Eckventil)
bauseits.
1
B
2
3
A
4
V3
V4
V5
9
9
9Boiler
einklappen
10
4
3
V1_Standard
6
57
V6
Anschlussmöglichkeit
Anschlussmöglichkeit
Anschlussmöglichkeit

10 11

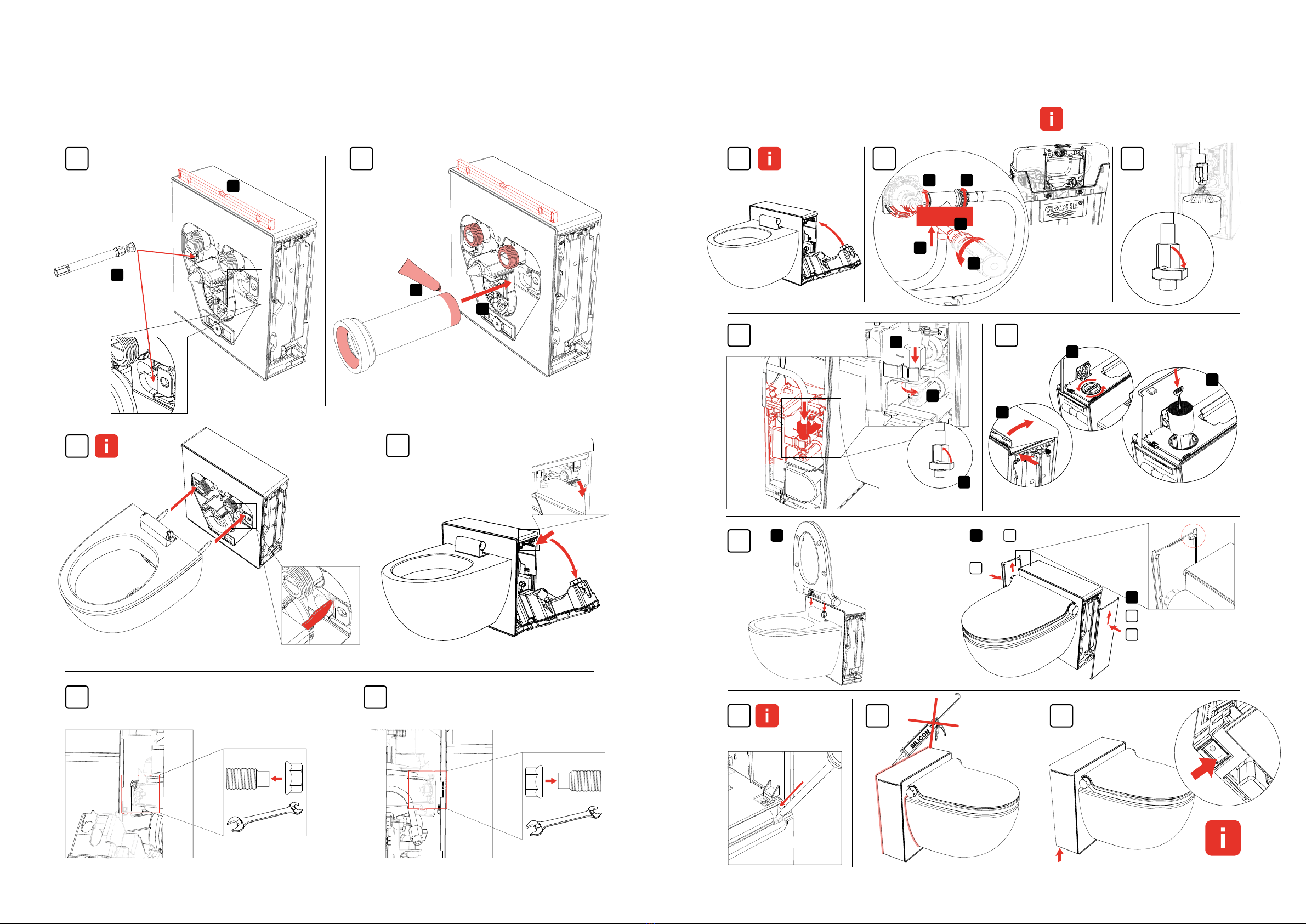

MONTAGEANLEITUNG
12
3
14
15
20 21
2
A
A
B
2
1
3
1
2 × M12
2
13
16
1B
23 24

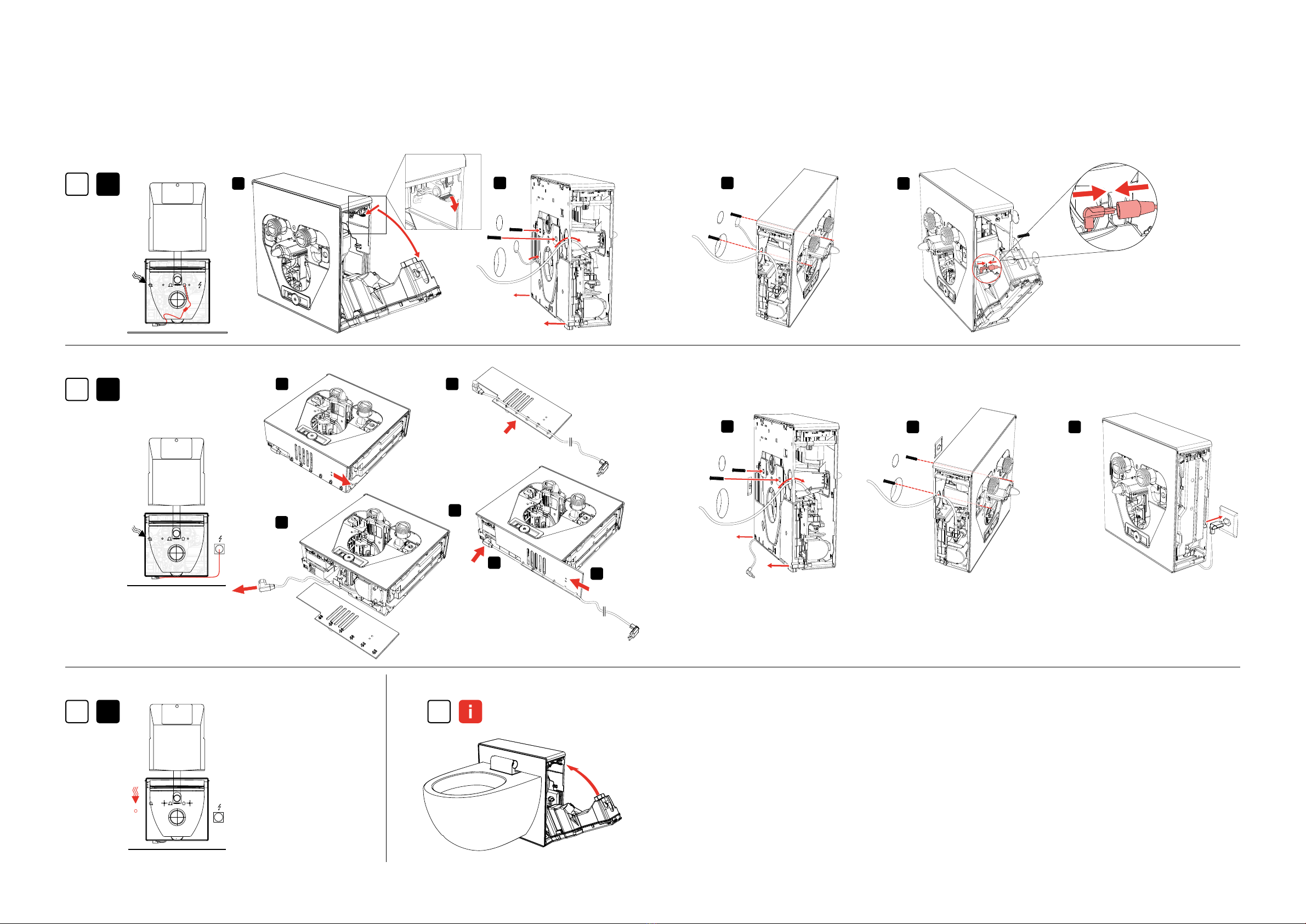

Demontage
Seitenpanel
Rohrleitungssystem vor und nach der Installation
gründlich spülen (DIN 1988/DIN EN 806 beachten)!
Bügel in
Führung
25
22
ON
11
M12
19 mm
M12
19 mm
M12
19 mm
M12
19 mm
1
3
17 1918
5
4
1
2
3
1
2
2

12 13
MONTAGEANLEITUNG

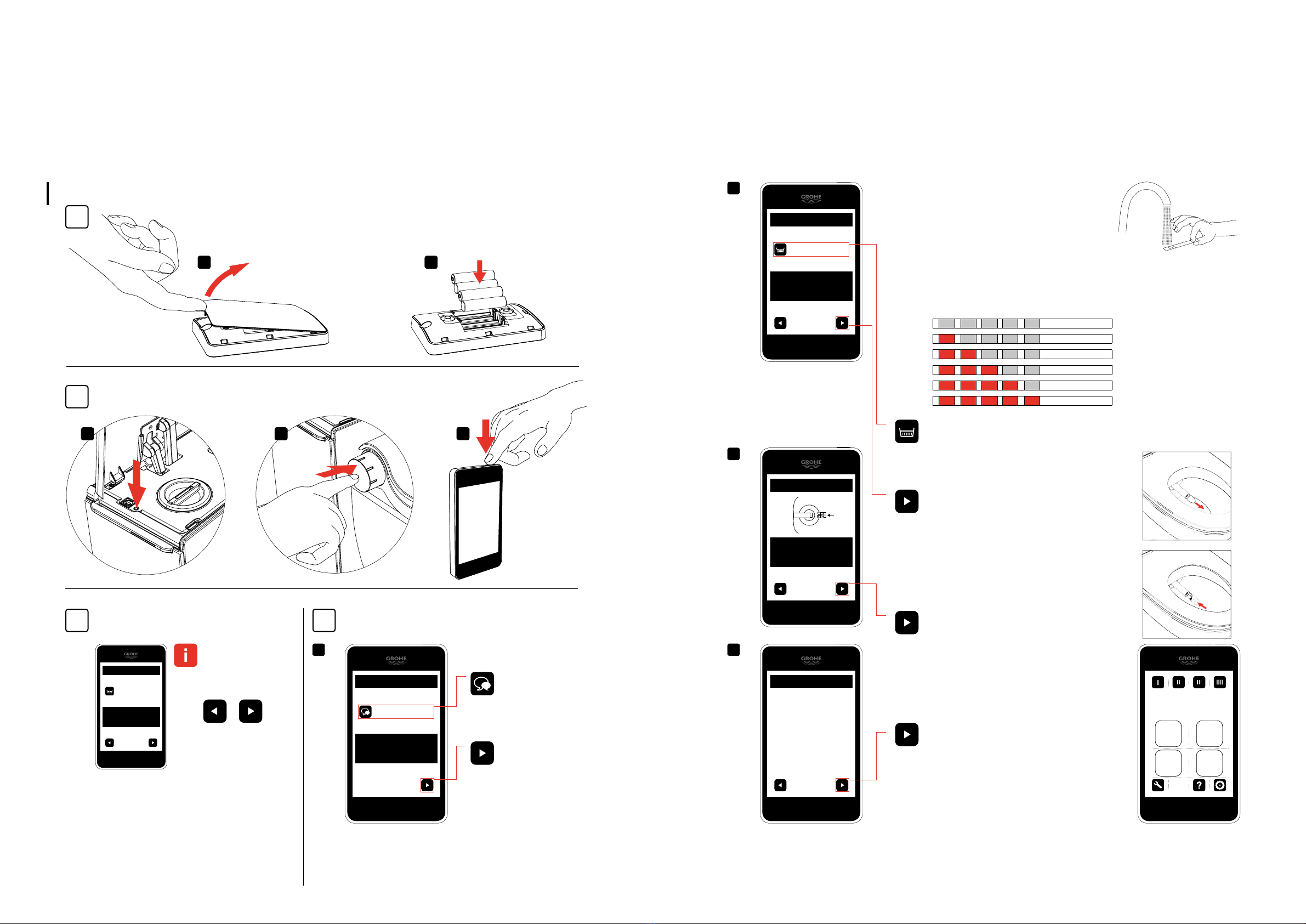

INBETRIEBNAHME
Wasserhärte mit
Teststreifen messen
und Wert wählen.
8.4–14 °dH
INBETRIEBNAHME
Kappe entfernen und
dann die Düse aufsetzen.
INBETRIEBNAHME
Die Inbetriebnahme
ist abgeschlossen.
«Weiter» drücken,
um zu beenden.
Danke, dass Sie
sich für GROHE
entschieden haben.
INBETRIEBNAHME
Deutsch
Auf Symbol drücken
und Sprache wählen.
«Weiter» drücken.
INBETRIEBNAHME
Wasserhärte mit
Teststreifen messen
und Wert wählen.
8.4–14 °dH
Düse aufsetzen
Der Duscharm ist ausgefahren.
Entfernen SiedieKappeundsetzen
Sie die Düse auf, bis es «klickt».
«weiter» drücken
2
3
4
Inbetriebnahme abgeschlossen
Die Inbetriebnahme
istabgeschlossen.
«weiter» drücken
DasStartbilderscheint.
1 s
Inbetriebnahme
Navigation
Sprache wählen
Wählen Sie die gewünschte
Sprache, indem Sie wieder-
holt auf «Sprache» drücken.
Mit «weiter» bestätigen
29 Inbetriebnahmeprogramm
weiterzurück
Benutzen Sie folgende
Symbole auf derFernbe-
dienung zum Navigieren:
1
27
1 2 3
26
28
1 2
Wasserhärte messen
Messen Sie die Wasserhärte am
Installationsort mitdembeigelegten
Teststreifen.
Vergleichen Sie die Farbe des Teststreifens
mit der unten stehenden Tabelle.
Wählen Siedie gemessene Wasserhärte, indem Sie wiederholt
auf «Wasserhärte» drücken. Folgende Bereiche sind wählbar:
<8.4 °dH, 8.4–14°dH, 14–19.7°dH, > 19.7 °dH
Mit «weiter» bestätigen
Gemessene Wasserhärte Einstellung am Gerät
< 8.4 °dH
< 8.4 °dH
8.4–14°dH
14–19.7 °dH
>19.7 °dH
>19.7 °dH

14 15
MONTAGEANLEITUNG

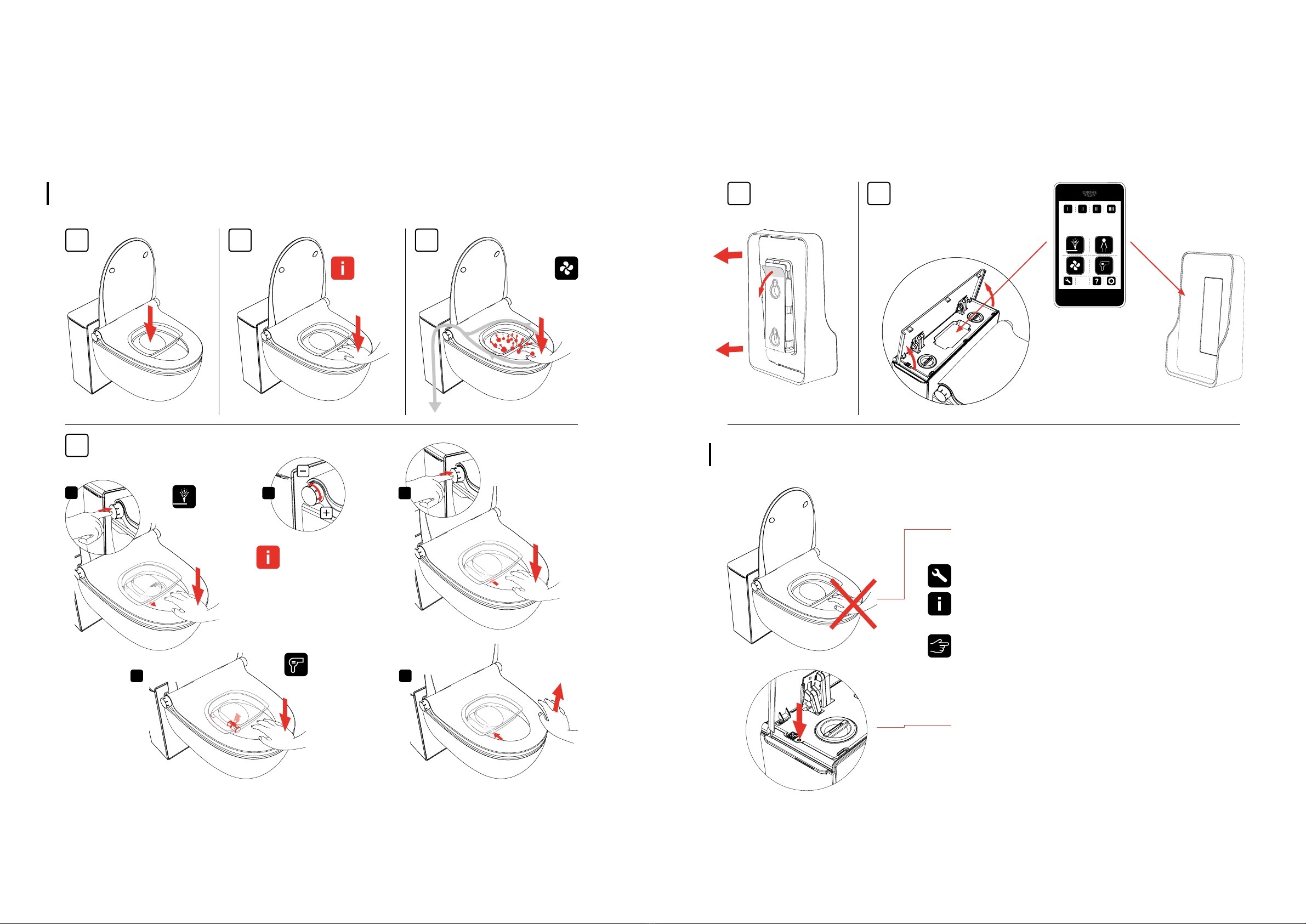

Funktionskontrolle
30
33
Geruchsabsaugung
Anal-Dusche
13
Stärke des Duschstrahls
durch Drehen des
Controllersverstellen
mind. 15 kg
4 5
Föhn
2
Das Dusch-WC ist nun betriebsbereit und kann dem Endkunden übergeben werden.
34 35
Übergabe an Endkunden
Erläutern Sie dem Endkunden die Hauptfunktionen des
Dusch-WC anhand der Kurzanleitung.
Der Demo-Modus ermöglicht Ihnen eine bequeme Vor-
führung, ohne manuelle Aktivierung der Benutzererkennung.
Drücken Sie auf der Fernbedienung «allgemeine
Einstellungen» und danach «Info», um in die Übersicht
zugelangen.
Drücken Sie «Demo» und bestätigen Sie die nachfolgende
Anfrage, um den Demo-Modus zu starten. Sie können
dasDusch-WC jetzt dem Endkunden vorführen. 5 Minuten
nach Ihrer letzten Betätigung verlässt das Dusch-WC den
Demo-Modus automatisch.
Der Demo-Modus kann vorzeitig mit Drücken von
«Reset»beendet werden.
Detaillierte Informationen finden Sie in der Bedienungs-
anleitung auf www.grohe.com.
Lassen Sie die Endkundenunterlagen beim Dusch-WC
oderübergeben Sie diese dem Endkunden.
Demo
31 32

16 17
NOTICE DE MONTAGE
Ensemble technique avec
câble d’alimentation complet
Raccord de chasse Ø50mm
Documentation
pour l’installateur
Graisse
4 écrous M12
Raccord en T 3∕8"
Tuyau blindé avec robinet
àtournant sphérique
Clé à tube 19 mm
Cuvette en céramique
Ensemble siège et couvercle
Documentation pour
clients finaux
Panneaux gauche et droite
Embout d’évacuation Ø 90mm
Télécommande avec
support mural
Piles pour télécommande
Filtre anti-odeurs
Protection anti-éclaboussures
Buse
4×
Contenu de l’emballage n°1 Contenu de l’emballage n°2
12Explication des symboles
Attention
Ce symbole signale une situation potentielle-
ment dangereuse pouvant entraîner des bles-
sures corporelles graves ou même mortelles.
Information
Ce symbole signale des particularités
propres à l’installation dont il faut absolu-
ment tenircompte.
Caractéristiques techniques
Tension nominale 220-240 V (CA)
Fréquence du réseau 50/60 Hz
Puissance absorbée en mode fonctionnement (maximale) 1400 W
Longueur du câble d’alimentation 1 m
Degré de protection IPX4
Classe de protection I
Plage de pression d’alimentation en eau 0,1 à 1 MPa ou 1 à 10 bar
Section du raccordement d’alimentation 3∕8"
Température de fonctionnement 5 à 40°C
Unités de mesure
V = volt, Hz = hertz, W = watt, m = mètre, MPa = mégapascal, " = pouce, °C = degré Celsius
Contact en cas de questions
Pour toute question technique concernant le WC douche GROHE Sensia
®,
l’assistance téléphonique GROHE est à votre disposition.

18 19
NOTICE DE MONTAGE
Clarifications et travaux de préparation
Informations de sécurité
L’alimentation électrique doit être raccordée à la terre.
L’installation doit être réalisée dans des pièces protégées contre le gel.
L’électronique de commande convient exclusivement à une utilisation dans des pièces fermées.
Si un raccordement extérieur du produit est endommagé, il doit être remplacé par un installateur
électricien, afin d’écarter tout danger.
Le câble d’alimentation 230 V ne doit pas passer dans le réservoir,
et le transformateur ne doit pas être monté dans le réservoir.
Utiliser uniquement des pièces de rechange et des accessoires d’origine.
L’utilisation d’autres pièces entraîne l’annulation de la garantie et du label CE.
Installation
Un fourreau est nécessaire pour l’alimentation. Crépir le mur et carreler jusqu’à la
protection dugrosœuvre.
Pour le montage du WC douche GROHE Sensia
®IGS, nous proposons l’élément
WC Rapid SL 39112000 avec raccordements en eau et en électricité cachés.
Lors de l’installation, des éléments WC disponibles chez d’autres fabricants permettent
en partie un montage caché du raccordement de l’alimentation en eau. Dans ce cas,
les dimensions du raccord sont les mêmes. Ces produits sont en partie signalés par
un autocollant indiquant les dimensions du raccordement, sur la plaque de protection,
sous la plaque de commande.
Installation électrique
L’installation électrique doit être effectuée uniquement par un installateur électricien! Pour cela,
respecter les instructions de l’IEC 60364-7-701 (selon la norme VDE 0100, partie 701), de même
quetoutes les réglementations nationales et locales.
Seul un câble rond résistant à l’eau peut être utilisé.
L’alimentation en tension doit disposer d’un interrupteur séparé.
Pour les réservoirs encastrés sans fourreau, le raccordement d’alimentation en eau peut se faire en
pose apparente sur les carrelages en utilisant un tube cuivre. Cette pose nécessite la commande d’un
kit de raccordement d’alimentation en eau supplémentaire (kit court de raccordement d’alimentation
eneau, n°d’article 42459000). Le tube cuivre et les raccords de serrage intermédiaire devront être
installés en attente.
Pour les réservoirs encastrés de moins de 1 mètre, il faudra utiliser un kit
adapté de raccordement d’alimentation en eau de type courant.
Aperçu des différentes étapes du montage
Le montage s’effectue en plusieurs étapes:
Tronçonner les tuyaux de chasse et d’évacuation
Fixer l’ensemble technique
Fixer la cuvette WC en céramique
Raccorder l’appareil à l’eau, à l’électricité et aux eaux usées
Fixer les revêtements latéraux à l’ensemble technique
Mise en service et contrôle du fonctionnement
Livraison au client final
Montage
4,5cm 4,5cm
2
19,5cm
Ø 16 mm
3
1 2
1
4B
A
B
C
A
3
2
1
X
5
6
X
2
21
1
1 2
Uniquement tronçonner!
Le montage ne s’effectue qu’à l’étape 9.
1 2
7
4
19
5

20 21
NOTICE DE MONTAGE
1519,5
7
19,5 30 3030
30
19,5 1519,5
7
V1_Standard
V1
V1
123
V1_Standard
V2
V2 V3
1 2
4
4
8
9
Interrupteur
principalsur 0
3
9
9V4 V5
Raccordements V1-V5
Raccordement
Raccordement
avec Rapid SL 39112

22 23
NOTICE DE MONTAGE
V1_Standard
12
Raccordement visible
aurobinetéquerre
Commander le kit court de
raccordement d’alimentation en
eau (n° d’article 42459000).
Autre matériel (robinet équerre,
par exemple) en attente.
1
B
2
3
A
4
V3
V4
V5
9
9
9Replier le
chauffe-eau
10
4
3
V1_Standard
6
57
V6
Raccordement
Raccordement
Raccordement

24 25
NOTICE DE MONTAGE
12
3
14
15
20 21
2
A
A
B
2
1
3
1
2 × M12
2
13
16
1B
23 24
Démontage du
panneau latéral
Rincer soigneusement le système de raccordement avant et
après l’installation (respecter les normes DIN 1998/DIN EN 806).
Barre bien
engagée
25
22
ON
11
M12
19 mm
M12
19 mm
M12
19 mm
M12
19 mm
1
3
17 1918
5
4
1
2
3
1
2
2

26 27
NOTICE DE MONTAGE
MISE EN SERVICE
Mesurer dureté eau
avec bandelette
et choisir plage
25-35°fH
MISE EN SERVICE
Retirer capuchon,
puis placer la buse
MISE EN SERVICE
Mise en service terminée
Appuyer «Continuer»
pour terminer
Merci d’avoir
choisi GROHE
MISE EN SERVICE
Français
Appuyer sur symbole
Choisir la langue
Appuyer «Continuer»
MISE EN SERVICE
Mesurer dureté eau
avec bandelette
et choisir plage
25-35°fH
Installation de la buse
Le bras de douchette sort. Retirez
le capuchon, puis placez la buse
jusqu’à ce vous entendiez un «clic».
Appuyez sur «Continuer».
2
3
4
Mise en service terminée
La mise en service est terminée.
Appuyez sur «Continuer».
L’écran de démarrage s’affiche.
1 s
Mise en service
Navigation
Sélection de la langue
Sélectionnez la langue
souhaitée en appuyant
à plusieurs reprises sur
«Langue».
Confirmez par «Continuer».
29 Programme de mise en service
ContinuerRetour
Pour naviguer, utilisez les
symboles suivants de la
télécommande:
1
27
1 2 3
26
28
1 2
Mesure de la dureté de l’eau
Mesurez la dureté de l’eau sur le lieu
d’installation en utilisant la bandelette
fournie.
Comparez la couleur de la bandelette
avec le tableau ci-dessous.
Sélectionnez la dureté de l’eau mesurée en appuyant à plusieurs
reprises sur «Dureté de l’eau». Vous avez le choix entre les plages
dedureté suivantes:
<15°fH, 15-25°fH, 25-35°fH, >35°fH.
Confirmez par «Continuer».
Dureté de l’eau mesurée Réglage sur l’appareil
<15°fH
<15°fH
15-25°fH
25-35°fH
>35°fH
>35°fH

28 29
NOTICE DE MONTAGE
Contrôle du fonctionnement
30
33
Absorption d’odeurs
Douchette anale
13
Réglez l’intensité du jet
réglable en tournant la
commande.
4 5
Séchoir
2
Le WC douche est maintenant prêt à fonctionner et peut être remis au client final.
34 35
Livraison au client final
Expliquez les fonctions principales du WC douche au client
final à l’aide du manuel d’utilisation.
Le mode démo permet une présentation confortable, sans
activation manuelle de l’identification de l’utilisateur.
Appuyez sur «Réglages généraux» sur la télécommande,
puis sur «Info» pour accéder à l’aperçu.
Appuyez sur «Démo», puis confirmez l’invite suivante pour
démarrer le mode démo. Vous pouvez maintenant montrer le
fonctionnement du WC douche au client final. Le WC douche
quitte automatiquement le mode démo 5minutes après le
dernier appui.
Le mode démo peut être interrompu en appuyant sur
«Réinitialisation».
Pour plus de détails, reportez-vous à la notice d’utilisation,
sur le site www.grohe.com
Remettez directement au client final les documents qui lui
sont destinés ou laissez-les près du WC douche.
Démo
31 32
15 kg au
minimum

30 31
MONTAGEHANDLEIDING
Technische eenheid
compleet met elektriciteitskabel
Spoelpijp Ø50mm
Documenten voor
de installateur
Glijmiddel
4 moeren M12
3∕8" T-stuk
Metalen slang met
kogelkraan
Pijpsleutel 19 mm
Toiletpot
Zitting-deksel-combinatie
Documenten voor gebruiker
Panelen links en rechts
Afvoerpijp Ø 90 mm
Afstandsbediening met
wandhouder
Batterijen voor de
afstandsbediening
Geurfilter
Spatbescherming
Sproeikop
4×
Inhoud verpakking nr. 1 Inhoud verpakking nr. 2
1 2 Toelichting symbolen
Waarschuwing
Symbool geeft een mogelijk gevaarlijke situatie
aan die de dood of zwaar lichamelijk letsel tot
gevolg kan hebben.
Informatie
Symbool geeft bijzonderheden bij de
installatie aan die in ieder geval moeten
worden opgevolgd.
Technische specificaties
Nominale spanning 220-240 V (AC)
Netfrequentie 50/60 Hz
Opgenomen vermogen in bedrijf (max.) 1400 W
Lengte netkabel 1 m
Beschermingsgraad IPX4
Veiligheidsklasse I
Stromingsdrukbereik water 0,1 tot 1 MPa of 1 tot 10 bar
Dwarsdoorsnede wateraansluiting 3∕8"
Bedrijfstemperatuur 5 tot 40 °C
Eenheden
V = volt, Hz = hertz, W = watt, m = meter, MPa = megapascal, " = inch, °C = graad celcius
Contact voor vragen
Voor technische informatie over de GROHE Sensia
®IGS douche-wc
kunt u contact opnemen met de hotline van GROHE.

32 33
MONTAGEHANDLEIDING
Controles en voorbereidingen
Veiligheidsinformatie
De elektriciteitsaansluiting moet geaard zijn.
De installatie mag alleen in vorstvrije ruimtes worden uitgevoerd.
De besturingselektronica is uitsluitend geschikt voor gebruik in afgesloten ruimtes.
Als de buitenste aansluitkabel van het product beschadigd is, moet deze door een
vakkundig elektricien worden vervangen om gevaarlijke situaties te voorkomen.
De 230V-aansluitkabel mag niet door de stortbak worden geleid en
de transformator mag niet in de stortbak worden gemonteerd.
Gebruik alleen originele vervangende onderdelen en accessoires. Bij gebruik
van andere onderdelen vervalt de garantie en de CE-markering.
Installatie
Voor de waterleiding is een lege buis vereist. Wand stukadoren en betegelen tot aan de ruwbouwbescherming.
Voor de montage van de GROHE Sensia
®IGS douche-wc's adviseren wij het Rapid SL WC-Element
39112000 met weggewerkte water- en elekticiteitsaansluiting.
Bij een bestaand wc-element van een andere fabrikant is een gedeeltelijk weggewerkte
montage van de wateraansluiting mogelijk. Voorwaarde hiervoor is dat de afmeting van
de aansluiting identiek is. Op een deel van deze producten bevindt zich op de afdekplaat
onder het bedieningspaneel een sticker met de afmeting van de aansluiting.
Elektrische installatie
De elektrische installatie mag alleen door een vakkundig elektricien worden uitgevoerd! Daarbij moeten
de voorschriften volgens IEC 60364-7-701 (conform VDE 0100 deel 701) en alle nationale en plaatselijke
voorschriften worden nageleefd!
Maak alleen gebruik van waterbestendige ronde kabel.
De spanningsvoorziening moet apart schakelbaar zijn.
Voor inbouwstortbakken zonder lege buis kan de wateraansluiting met een koperen buis zichtbaar langs
debetegeling worden geleid. Daarvoor moet een bijbehorend wateraansluitset (aansluitset water kort,
artikelnr. 42459000) worden bijbesteld. De koperen buis en klemverbindingen zijn geen onderdeel van
delevering.
Bij inbouwstortbakken kleiner dan 1 meter hoogte moet een bijpassende,
in de handel verkrijgbare wateraansluitset worden gebruikt.
Overzicht montagestappen
De montage bestaat uit de volgende stappen:
Spoelpijp en afvoerpijp op maat maken
Technische eenheid bevestigen
Keramische toiletpot bevestigen
Apparaat aansluiten op water, elektriciteit en afvoer
De panelen aan de zijkanten op de technische eenheid monteren
Ingebruikname en functiecontrole
Oplevering aan gebruiker
Montage
4,5cm 4,5cm
2
19,5cm
Ø 16 mm
3
1 2
1
4B
A
B
C
A
3
2
1
X
5
6
X
2
21
1
1 2
Alleen op maat maken! Montage vindt
pas bij montagestap 12 plaats.
1 2
7
4
19
5

34 35
MONTAGEHANDLEIDING
1519,5
7
19,5 30 3030
30
19,5 1519,5
7
V1_Standard
V1
V1
123
V1_Standard
V2
V2 V3
1 2
4
4
8
9
Aan- en uitknop
op 0
3
9
9V4 V5
Aansluitmogelijkheden V1-V5
Aansluitmogelijkheid
Aansluitmogelijkheid
met Rapid SL 39112

36 37
MONTAGEHANDLEIDING
V1_Standard
12
Aansluiting op hoekafsluiter zichtbaar
Aansluitset water kort (artikelnr. 42459000)
bestellen.
Resterend materiaal (bijv. de hoekafsluiter)
niet inbegrepen.
1
B
2
3
A
4
V3
V4
V5
9
9
9Boiler
inklappen
10
4
3
V1_Standard
6
57
V6
Aansluitmogelijkheid
Aansluitmogelijkheid
Aansluitmogelijkheid

38 39
MONTAGEHANDLEIDING
12
3
14
15
20 21
2
A
A
B
2
1
3
1
2 × M12
2
1
2
13
16
1B
23 24
Demontage
zijpaneel
Spoel het Leidingsysteem voor en na de installatie
grondig (neem daarbij DIN 1988/DIN EN 806 in acht)!
Beugels in
rails
25
22
ON
11
M12
19 mm
M12
19 mm
M12
19 mm
M12
19 mm
1
3
17 1918
5
4
1
2
3
2
