Gude USS 20-201-24 User manual

GÜDE GmbH & Co. KG
Birkichstrasse 6
74549 Wolpertshausen
Deutschland
USS 20-201-24
58815
------------------- DE Originalbetriebsanleitung Säbelsäge
------------------- EN Translation of the original instructions Reciprocating saw
------------------- FR Traduction du mode d’emploi d’origine Scie sabre
------------------- IT Traduzione del Manuale d’Uso originale Sega sciabola
------------------- NL Vertaling van de originele gebruiksaanwijzing Sabelzaag
------------------- CZ Překlad originálního návodu k provozu Šavlová pila
------------------- SK Preklad originálneho návodu na prevádzku Šabľová píla
------------------- HU Az eredeti használati utasítás fordítása Orrfűrész

DEUTSCH Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme sorgfältig durch.
ENGLISH Please read the instructions carefully before starting the machine.
FRANÇAIS Veuillez lire avec soin le mode d‘emploi avant la mise en service
ITALIANO Leggere attentamente le istruzioni per l‘uso prima di mettere in funzione l‘elettroutensile.
NEDERLANDS Graag instructies zorgvuldig doorlezen vóórdat u de machine in gebruik neemt.
CESKY Před spuštěnám stroje si pečlivě pročtěte návod k používání.
SLOVENSKY Pred prvým použitím prístroja si pozorne prečítajte návod na obsluhu.
MAGYAR Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.

INBETRIEBNAHME STARTINGUP THE MACHINE MISE EN SERVICE MESSA IN FUNZIONE
INBEDRIJFSTELLING UVEDENÍ DO PROVOZU UVEDENIE DO PREVÁDZKY ÜZEMBE HELYEZÉS
UVEDBA V POGON ___________________________________________________________ 2
DEUTSCH Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme sorgfältig durch.
ENGLISH Please read the instructions carefully before starting the machine.
FRANÇAIS Veuillez lire avec soin le mode d‘emploi avant la mise en service
ITALIANO Leggere attentamente le istruzioni per l‘uso prima di mettere in funzione l‘elettroutensile.
NEDERLANDS Graag instructies zorgvuldig doorlezen vóórdat u de machine in gebruik neemt.
CESKY Před spuštěnám stroje si pečlivě pročtěte návod k používání.
SLOVENSKY Pred prvým použitím prístroja si pozorne prečítajte návod na obsluhu.
MAGYAR Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.
Deutsch TECHNISCHE DATEN | BESTIMMUNGSGEMÄSSE VERWENDUNG |
SICHERHEITSHINWEISE | WARTUNG _________________________________________________ 7
English TECHNICAL DATA | SPECIFIED CONDITIONS OF USE | SAFETY INSTRUCTIONS |
MAINTENANCE_________________________________________________________________ 10
Français CARACTÉRISTIQUES TECHNIQUES | UTILISATION CONFORME À LA DESTINATION |
CONSIGNES DE SÉCURITÉ | ENTRETIEN ________________________________________________ 13
Italiano DATI TECNICI | USO IN CONFORMITÀ ALLA DESTINAZIONE | ISTRUZIONI DI SICUREZZA |
MANUTENZIONE_______________________________________________________________ 16
Nederlands TECHNISCHE GEGEVENS | VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM |
VEILIGHEIDSADVIEZEN | ONDERHOUD | _______________________________________________ 19
Cesky TECHNICKÉ ÚDAJE | POUŽITÍ V SOULADU S URČENÍM | BEZPEČNOSTNÍ POKYNY |
ÚDRŽBA______________________________________________________________________ 22
Slovensky TECHNICKÉ ÚDAJE | POUŽITIE PODĽA PREDPISOV | BEZPEČNOTNÉ POKYNY |
ÚDRZBA ________________________________________________________________________________ 25
Magyar MŰSZAKI ADATOK | RENDELTETÉS SZERINTI HASZNÁLAT | BIZTONSÁGI
UTASÍTÁSOK | KARBANTARTÁS ______________________________________________________ 28
Original EG-Konformitätserklärung | Translation of the EC-Declaration of Conformity |
Traduction de la déclaration de conformité CE | Traduzione della dichiarazione di conformità CE |
Vertaling van de EG-Conformiteitverklaring| Překlad prohlášení o shodě EU | Peklad vyhlásenie o zhode EÚ |
Fordítása azonossági nyilatkozat EU _______________________________________________________________ 34

GÜDEGmbH & Co. KG
Birkichstrasse6
74549Wolpertshausen
Deutschland
-------------------
DE
Originalbetriebsanleitung
-------------------
EN
Translationof the original instructions
-------------------
FR
Traductiondu mode d’emploi d’origine
-------------------
IT
Traduzionedel Manuale d’Uso originale
-------------------
NL
Vertalingvan de originele gebruiksaanwijzing
-------------------
CZ
Překladoriginálního návodu k provozu
-------------------
SK
Prekladoriginálneho návodu na prevádzku
-------------------
HU
Azeredeti használati utasítás fordítása

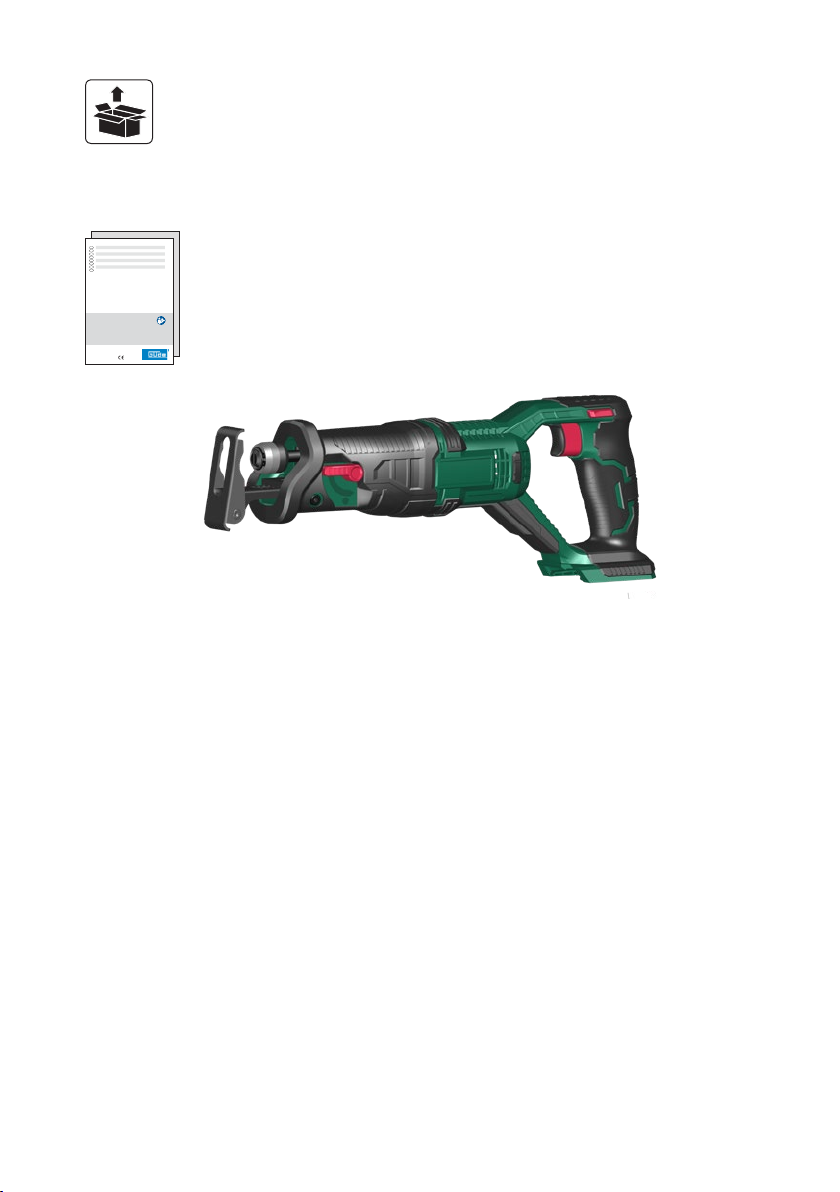

LIEFERUMFANG | DELIVERY RANGE | PIÈCES FOURNIES | ACCESSORI IN DOTAZIONE |
LEVERING | ROZSAH DODÁVKY | ŠTANDARDNÁ VÝBAVA | ALAPKIVITEL

DE Betrieb
EN Operation
FR Fonctionnement
IT Esercizio
NL Gebruik
CZ Provoz
SK Prevádzka
HU Üzemeltetés
START
STOP
DE Inbetriebnahme
EN Starting-up the machine
FR Mise en service
IT Messa in funzione
NL Inbedrijfstelling
CZ Uvedení do provozu
SK Uvedenie do prevádzky
HU Üzembe helyezés
2
3
6
4 5

2DE Inbetriebnahme
EN Starting-up the machine
FR Mise en service
IT Messa in funzione
NL Inbedrijfstelling
CZ Uvedení do provozu
SK Uvedenie do prevádzky
HU Üzembe helyezés
58821
58822
20V / 2,0 Ah
20V / 4,0 Ah
1
2
2
CLICK
1

3

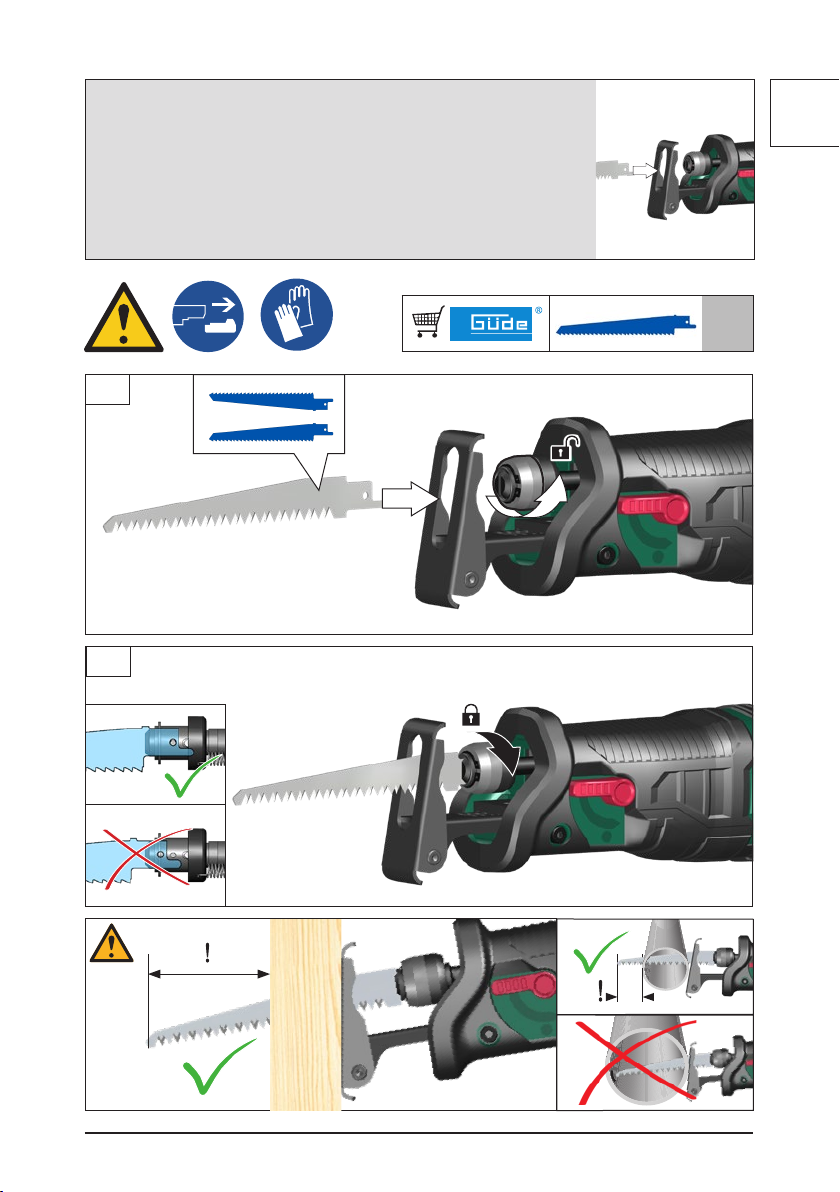

DE Inbetriebnahme
EN Starting-up the machine
FR Mise en service
IT Messa in funzione
NL Inbedrijfstelling
CZ Uvedení do provozu
SK Uvedenie do prevádzky
HU Üzembe helyezés
1
2
58157
21

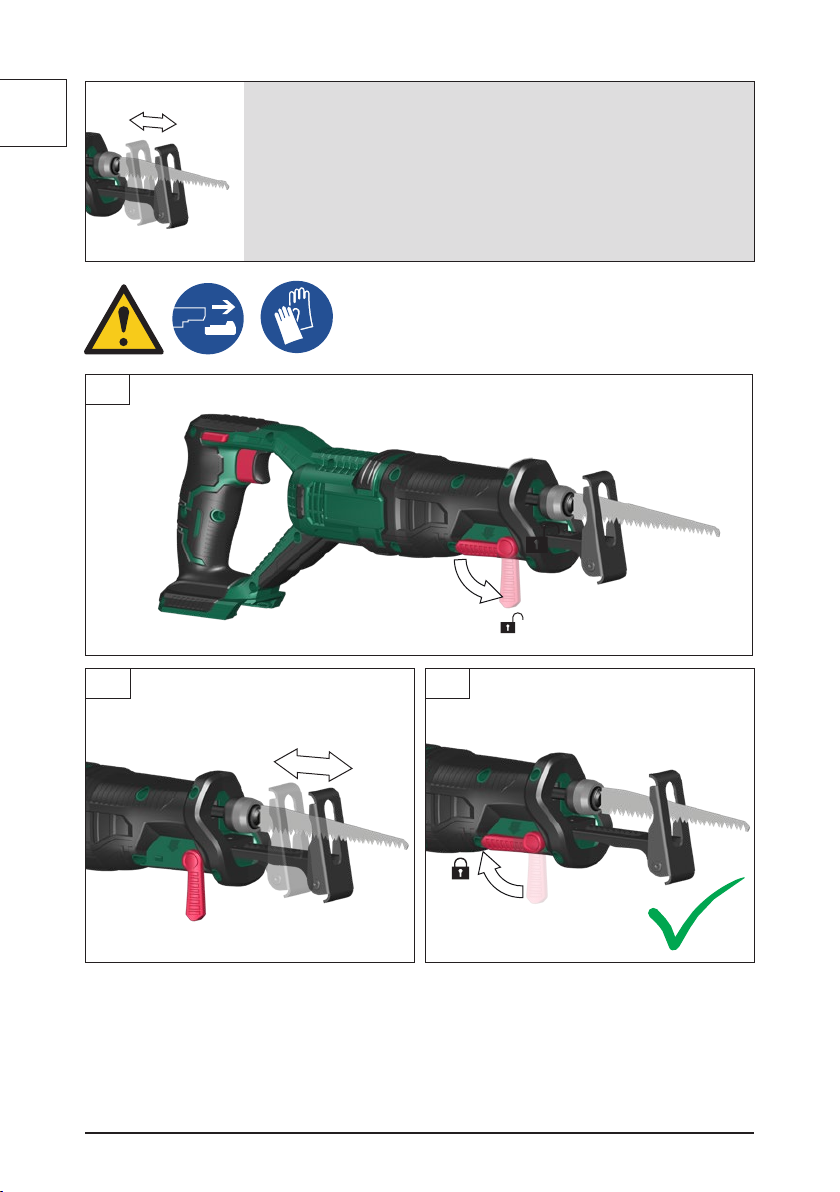

4DE Inbetriebnahme
EN Starting-up the machine
FR Mise en service
IT Messa in funzione
NL Inbedrijfstelling
CZ Uvedení do provozu
SK Uvedenie do prevádzky
HU Üzembe helyezés
1
2 3

5

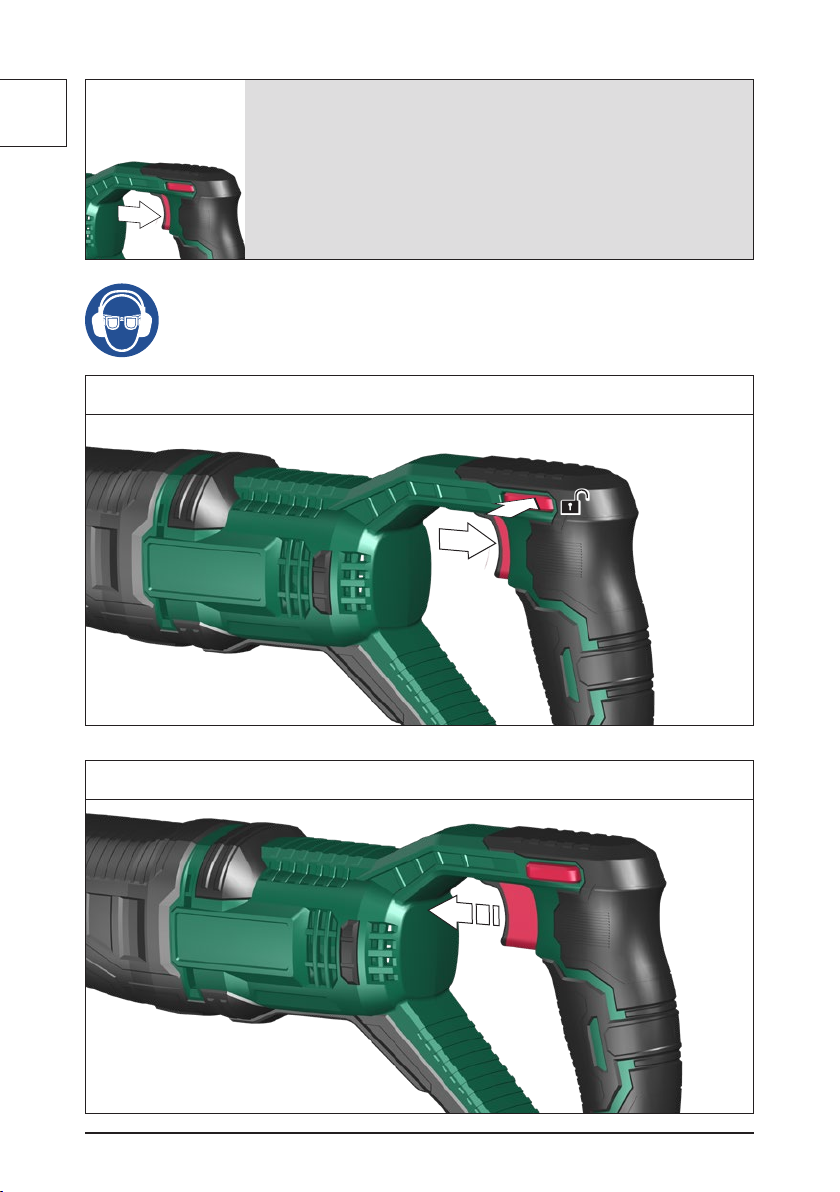

DE Inbetriebnahme
EN Starting-up the machine
FR Mise en service
IT Messa in funzione
NL Inbedrijfstelling
CZ Uvedení do provozu
SK Uvedenie do prevádzky
HU Üzembe helyezés
1 - ON
0 - OFF

6
START
STOP
DE Betrieb
EN Operation
FR Fonctionnement
IT Esercizio
NL Gebruik
CZ Provoz
SK Prevádzka
HU Üzemeltetés
START
STOP
2
1

D
7
DE
DEUTSCH
Technische Daten
Säbelsäge USS 20-201-24
Artikel-Nr. 58815
Spannung Wechselakku 20 V
Leerlaufhubzahl 0-3000 min-1
Hubhöhe 22 mm
Schnitttiefe max. in: Holz 115 mm
Schnitttiefe max. in: Metall 10 mm
Gewicht ohne Akku/Ladegerät 1,74 kg
Empfohlene Umgebungstemperatur für den Betrieb -18°C ... +40°C
Empfohlene Akku Typen AP 20-20, AP 20-40
Empfohlene Ladegeräte LG 20-24, LG 20-35
Geräuschangaben
Gemessen nach EN 62841; Unsicherheit K = 3 dB (A)
Schalldruckpegel LpA
1) 82,31 dB(A)
Schallleistungspegel LWA 93,31 dB(A)
Gehörschutz tragen!
Vibrationsangaben
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841, Unsicher-
heit K = 1,5 m/s2
Sägen von Spanplatte
mit Sägeblatt Holz Schwingungsemissionswert ah,B
18,73 m/s²
Sägen von Holzbalken
mit Sägeblatt Holz Schwingungsemissionswert ah,WB
19,68 m/s²
WARNUNG: Der tatsächliche Schwingungsemissionswert kann sich je nach Art und Weise der Anwendung vom
angegebenen Wert unterscheiden.
Der Schwingungspegel kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden.
Er eignet sich auch für eine vorläuge Einschätzung der Schwingungsbelastung.
Für eine genaue Abschätzung derSchwingungsbelastung sollten auch die Zeitenberücksichtigt werden, in
denen das Gerätabgeschaltet ist oder zwar läuft, aber nichttatsächlich im Einsatz ist. Dies kann dieSchwin-
gungsbelastung über den gesamtenArbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmenzum Schutz der Bedienperson vor der Wirkung vonSchwin-
gungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen,Warmhalten der Hände,
Organisation derArbeitsabläufe.
Benutzen Sie das Gerät erst nachdem
Sie die Betriebsanleitung aufmerk-
sam gelesen und verstanden haben.
Machen Sie sich mit den Bedienungselementen und
dem richtigen Gebrauch des Gerätes vertraut.
Beachten Sie alle in der Anleitung aufgeführten
Sicherheitshinweise. Verhalten Sie sich verantwor-
tungsvoll gegenüber anderen Personen.
Der Bediener ist verantwortlich für Unfälle oder
Gefahren gegenüber Dritten.
Das Gerät darf nur von Personen betrieben
werden, die das 16. Lebensjahr vollendet haben.
Eine Ausnahme stellt die Benutzung als Jugend-
licher dar, wenn die Benutzung im Zuge einer
Berufsausbildung zur Erreichung der Fertigkeit
unter Aufsicht eines Ausbilders erfolgt.
Falls über den Anschluss und die Bedienung des
Gerätes Zweifel entstehen sollten, wenden Sie sich an
den Kundendienst.
Bestimmungsgemäße Verwendung
Die Säbelsäge sägt Holz, Kunststo und Metall. Sie
schneidet Geraden, Kurven und Innenausschnitte. Sie
schneidet Rohre und trennt ächenbündig ab.
Dieses Gerät darf nur wie angegeben bestimmungs-
gemäß verwendet werden. Bei Nichtbeachtung
derBestimmungen, aus den allgemein gültigen
Vorschriftensowie den Bestimmungen aus dieser
Anleitung, kann der Hersteller für Schäden nicht
verantwortlich gemacht werden.

D
8
DE
DEUTSCH
DE
Trotz Einhaltung aller relevanter Konstruktionsvor-
schriften können beim Betreiben der Maschine noch
Gefahren entstehen, z.B. durch:
• Geräuschemission
• Staubemission
• Hand-Arm-Schwingungen
Verhalten im Notfall
Leiten Sie die der Verletzung entsprechend not-
wendigen Erste Hilfe Maßnahmen ein und fordern
Sie schnellst möglich qualizierte ärztliche Hilfe an.
Bewahren Sie den Verletzten vor weiteren Schädi-
gungen und stellen Sie diesen ruhig. Wenn Sie Hilfe
anfordern, machen Sie folgende Angaben: 1. Ort des
Unfalls, 2. Art des Unfalls, 3. Zahl der Verletzten, 4. Art
der Verletzungen
Symbole
WARNUNG / Achtung!
Zur Verringerung eines Verletzungsrisikos
Betriebsanleitung lesen.
Schutzbrille tragen!
Gehörschutz tragen!
Schutzhandschuhe tragen!
Vor allen Einstell-, Reinigungs- und
Wartungsarbeiten an der Maschine den
Wechselakku herausnehmen.
Elektrowerkzeug der Schutzklasse III.
CE Konformitätszeichen
Schadhafte und/oder zu entsorgende
elektrische oder elektronische Geräte
müssen an den dafür vorgesehenen
Recycling-Stellen abgegeben werden.
VSpannung
n0 Leerlaufdrehzahl
Gleichstrom
Akku
Akku vor Hitze und Feuer schützen
Akku vor Wasser und Feuchtigkeit schützen
MAX 40°C
Akku vor Temperaturen über 40°C schützen
Li-Ion
Werfen Sie Akkus nicht in den Hausmüll
Geben Sie Akkus an einer Altbatterie-Sam-
melstelle ab, wo sie einer umweltgerechten
Wiederverwertung zugeführt werden.
WARNUNG Lesen Sie alle Sicherheitshinwei-
se, Anweisungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug verse-
hen ist. Versäumnisse bei der Einhaltung der nach-
folgenden Anweisungen können elektrischen Schlag,
Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anwei-
sungen für die Zukunft auf.
Sicherheitshinweise für Säbelsägen
Halten Sie das Elektrowerkzeug an den isolier-
ten Griächen, wenn Sie Arbeiten ausführen,
bei denen das Einsatzwerkzeug verborgene
Stromleitungen treen kann. Der Kontakt mit einer
spannungsführenden Leitung kann auch metallene
Geräteteile unter Spannung setzen und zu einem
elektrischen Schlag führen.
Befestigen und sichern Sie das Werkstück mittels
Zwingen oder auf andere Art und Weise an einer
stabilen Unterlage. Wenn Sie das Werkstück nur mit
der Hand oder gegen ihren Körper halten, bleibt es
labil, was zum Verlust der Kontrolle führen kann.
Weitere Sicherheits- und
Arbeitshinweise
Schutzausrüstung verwenden. Beim Arbeiten mit der
Maschine stets Schutzbrille tragen. Schutzkleidung
wie Staubschutzmaske, Schutzhandschuhe, festes
und rutschsicheres Schuhwerk und Gehörschutz
werden empfohlen.
Beim Arbeiten entstehender Staub ist oft gesund-
heitsschädlich und sollte nicht in den Körper gelan-
gen. Staubabsaugung verwenden und zusätzlich
geeignete Staubschutzmaske tragen. Abgelagerten
Staub gründlich entfernen, z.B. Aufsaugen.
Es dürfen keine Materialien bearbeitet werden, von
denen eine Gesundheitsgefährdung ausgeht (z.B.
Asbest).

D
9
DE
Beim Arbeiten in Wand, Decke oder Fußboden auf
elektrische Kabel, Gas- und Wasserleitungen achten.
Rissige Sägeblätter oder solche, die ihre Form verän-
dert haben, dürfen nicht verwendet werden!
Greifen Sie nicht in die laufende Maschine. Späne
oder Splitter dürfen bei laufender Maschine nicht
entfernt werden.
WARNUNG! Verbrennungsgefahr
Das Einsatzwerkzeug kann während der Anwendung
heiß werden.
Wegen Kurzschlussgefahr dürfen Metallteile nicht in
die Lüftungsschlitze gelangen.
Elektronik
Bei Überlastung wird die Drehzahl bis zum Stillstand
reduziert. Bitte beachten Sie, dass die Maschine bei
Wegfall der Belastung wieder selbstständig auf die
ursprüngliche Arbeitsdrehzahl hochfährt.
Akku
Brandgefahr! Explosionsgefahr!
Verwenden Sie niemals beschädigte, defekte
oder defomierte Akkus. Den Akku niemals önen,
beschädigen und nicht fallen lassen.
Akkus nie in Umgebung von Säuren und leicht
entammbaren Materialien laden.
Akku vor Hitze und Feuer schützen.
Akku nur in einer Umgebungstemperatur zwi-
schen 10°C bis +40°C verwenden.
Niemals auf Heizkörpern ablegen oder längere
Zeit starker Sonnenstrahlung aussetzen.
Nach starker Belastung erst abkühlen lassen.
Kurzschluss - Kontakte des Akkus nicht mit Metall-
teilen überbrücken.
Bei Entsorgung, Transport oder Lagerung muss
der Akku verpackt werden (Plastiktüte, Schachtel)
oder die Kontakte müssen abgeklebt werden.
Verwenden Sie zum Auaden des Akkus nur das Güde-
Ladegerät. Bei Verwendung anderer Ladegeräte können
Defekte auftreten oder ein Brand ausgelöst werden.
Bei unsachgemäßem Gebrauch oder beim Gebrauch
beschädigter Akkus können Dämpfe austreten. Füh-
ren Sie Frischluft zu und suchen Sie bei Beschwerden
einen Arzt auf. Die Dämpfe können die Atemwege
reizen.
Arbeitshinweise
Die Akkus werden nur teilweise vorgeladen geliefert
und müssen vor Gebrauch zum ersten Mal voll aufge-
laden werden.
• Laden Sie den Akku nach, wenn das Gerät zu lang-
sam läuft oder stehen bleibt.
• Der Li-Ionen-Akku kann jederzeit aufgeladen
werden, ohne die Lebensdauer zu verkürzen. Eine
Unterbrechung des Ladevorgangs schädigt den
Akku nicht.
• Der Li-Ionen-Akku ist durch die„Electronic-Cell
Protection“ gegen Tiefentladung geschützt.
• Eine wesentlich kürzere Betriebszeit des geladenen
Akkus zeigt an, dass der Akku verbraucht ist und
ersetzt werden muss.
Akkus umweltgerecht entsorgen
Li-Ion-Akkus sind entsorgungspichtig. Lassen Sie
defekte Akkus vom Fachhandel entsorgen. Akkus
müssen aus dem Gerät entfernt werden bevor es
verschrottet wird. Beschädigte Akkus können der
Umwelt und Ihrer Gesundheit schaden, wenn giftige
Dämpfe oder Flüssigkeiten austreten.
Versenden Sie daher nie einen defekten Akku per Post
etc. Bitte wenden Sie sich an Ihre örtliche Entsor-
gungsstelle.
Entsorgen Sie Akkus im entladenen Zustand. Wir
empfehlen die Pole mit einem Klebestreifen zum
Schutz vor einem Kurzschluss abzudecken. Önen Sie
den Akku nicht.
Wartung
Vor allen Einstell-, Reinigungs- und
Wartungsarbeiten an der Maschine den
Wechselakku herausnehmen.
Reparaturen und Arbeiten, die nicht in dieser Anlei-
tung beschrieben wurden, nur von qualiziertem
Fachpersonal durchführen lassen.
Nur Originalzubehör und Originalersatzteile verwenden.
Maschine, insbesonders Lüftungsschlitze, stets sauber
halten. Gerätekörper niemals mit Wasser abspritzen!
Kunststoe nicht mit Lösemittel, entzündlichenoder
giftigen Flüssigkeiten reinigen. Zum Reinigen nur ein
feuchtes Tuchbenutzen.
Nur ein regelmäßig gewartetes und gut gepegtes
Gerät kann ein zufriedenstellendes Hilfsmittel sein.
Wartungs- und Pegemängel können zu unvorher-
sehbaren Unfällen und Verletzungen führen.
Bei Bedarf nden Sie die Ersatzteilliste im Internet
unter www.guede.com.
DEUTSCH

D
10
EN
ENGLISH
Technical Data
Reciprocating saw USS 20-201-24
Art. No 58815
Battery voltage 20 V
Stroke rate under no-load 0-3000 min-1
Lengths of stroke 22 mm
Cutting depth max. in: Wood 115 mm
Cutting depth max. in: Metal 10 mm
Weight without battery/Charging equipment 1,74 kg
Recommended Ambient Operating Temperature -18°C ... +40°C
Recommended battery types AP 20-20, AP 20-40
Recommended charger LG 20-24, LG 20-35
Noise details
Measured according to EN 62841; Uncertainty K = 3 dB (A)
Sound pressure level LpA
1) 82,31 dB(A)
Sound power level LWA 93,31 dB(A)
Wear ear protectors!
Vibration details
Vibration total values (triaxial vector sum) determined according to EN 62841, Uncertainty K = 1,5 m/s2
cutting boards
with sawblade Wood Vibration emission value ah,B
18,73 m/s²
Cutting wooden beams
with sawblade Wood Vibration emission value ah,WB
19,68 m/s²
WARNING: The vibration emission level will vary because of the ways in which a power tool can be used and
may increase above the level given in this information sheet.
The vibration emission level may be used to compare one tool with another.
It may be used for a preliminary assessment of exposure.
An accurate estimate of the vibratory load shouldalso take into account the times when the tool isshut down
or when it is running but not actually inuse. This may signicantly reduce the vibratoryload over the total
working period.
Identify additional safety measures to protect theoperator from the eects of vibration such as:maintain the
tool and the accessories, keep thehands warm, organisation of work patterns.
Read and understand the operating
instructions before using the
appliance. Familiarise with the
control elements and how to use the appliance
properly. Abide by all the safety measures stated in
the service manual. Act responsibly toward third
parties.
The operator is responsible for accidents or risks to
third parties.
Persons over 16 years of age can only workon the
appliance.An exception includes youngsters trained
in order to reachknowledge under supervision
of the trainer duringoccupational education.
In case of any doubts about connection and operati-
on refer please to our customer center
Specied Conditions Of Use
This sabre cut is intended to cut wood, plastic, and
metal. It can cut straight lines, curves, and internal
cut-outs. It cuts pipes and can cut ush to a surface.
Do not use this product in any other way as stated
for normal use. Not observing general regulations
in force and instructions from this manual does not
make the manufacturer liable for damages.
In spite of compliance with all relevant design regula-
tions, dangers may still present themselves when the
machine is operated, e.g.:
• noise emissions
• dust emissions
• vibrations to hand and arms

D
11
ENGLISH
EN
Emergency procedure
Conduct a rst-aid procedure adequate to the injury
and summon qualied medical attendance as quickly
as possible. Protect the injured person from further
harm and calm them down. If you seek help,state the
following pieces ofinformation: 1. Accident site, 2.
Accident type, 3. Number of injured persons, 4. Injury
type(s)
Symbols
WARNING / Caution!
Read the operating instructions to reduce
the risk of injury.
Wear eye protective goggles !
Wear ear protectors!
Wear gloves!
Take the replaceable battery from the
appliance before any extension, cleaning
and servicing works.
Class III tool.
CE marking
Any damaged or disposed electric or
electronic devices must be delivered to
appropriate collection centres.
VVolts
n0 No-load speed
Direct Current
Battery
Protect the battery against heat and re.
Protect the battery against water and
moisture.
MAX 40°C
Protect the battery against temperatures
above 40°C.
Li-Ion
Do not throw the batteries in household
waste.
Deliver the batteries to a collection centre of
old batteries where they will be recycled in
an environmentally friendly way.
WARNING Read all safety warnings, instruc-
tions, illustrations and specications provided
with this power tool. Failure to follow all instructions
listed below may result in electric shock, re and/or
serious injury.
Save all warnings and instructions for future
reference.
Sabre saw safety warnings
Hold power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring. Cutting
accessory contacting a„live“ wire may make exposed
metal parts of the power tool„live“ and could give the
operator an electric shock.
Use clamps or another practical way to secure
and support the workpiece to a stable platform.
Holding the work by hand or against your body leaves
it unstable and may lead to loss of control.
Additional Safety and Working
Instructions
Use protective equipment. Always wear safety
glasses when working with the machine. The use of
protective clothing is recommended, such as dust
mask, protective gloves, sturdy non-slip footwear and
ear defenders.
The dust produced when using this tool may be
harmful to health. Do not inhale the dust. Use a dust
absorption system and wear a suitable dust protec-
tion mask. Remove deposited dust thoroughly, e.g.
with a vacuum cleaner.
Do not machine any materials that present a danger
to health (e.g. asbestos).
When working in walls ceiling, or oor, take care to
avoid electric cables and gas or waterpipes.
EN

D
12
EN
Do not use cracked or distorted saw blades.
Do not reach into the machine while it is running.
Chips and splinters must not be removed while the
machine is running.
WARNING! Danger of burns
The insertion tool may become hot during use.
Do not let any metal parts reach the airing slots -
danger of short circuit!
Electronics
In case of overload, the rotational speed is being
reduced until machine stops. Please note that the ma-
chine will automatically accelerate back to its original
operating speed if the load is removed from it.
Battery
Risk of re! Risk of explosion!
Never use damaged, defective or deformed accu-
mulators. Never open or damage the accumulator
or let it fall on the ground.
Never charge the battery in an environment with
acids and easily ammable materials.
Protect the battery against heat and re.
Battery to be used at the ambient temperatures
between 10°C and +40°C only.
Never put the battery on heaters and do not
expose it to strong sunlight for a long time.
After being subject to heavy load, let the battery
cool down rst.
Short circuit - do not bridge the accumulator
contacts with metal parts.
The accumulator must be packaged (plastic bag,
box) or accumulator contacts must be sealed up
for accumulator disposal, transport or storage.
The Güde charger to be used only to charge the battery.
There can be malfunction or re if dierent chargers
are used.
Vapours may leak out in case of unauthorised use or
when using a damaged accumulator. Bring fresh air
and seek medical advice if experiencing diculties.
Vapours may irritate the respiratory system.
Work instructions
Accumulators are supplied partially charged and
must therefore be fully charged before being used for
the rst time.
• Charge the accumulator when the appliance is
running slowly or stops.
• A li-ion battery may be charged at any time without
any shortening of its life. Charging process interrup-
tion will not damage the accumulator.
• A li-ion battery is protected by the Electronic Cell
Protection against deep discharge.
• A signicantly shorter operating time of a charged
battery means the battery life is over and the batte-
ry must be replaced.
Dispose of the batteries in an environmentally
friendly manner.
Li-ion batteries are subject to the special disposal
obligation. Have any defective batteries disposed of
by a specialised shop. The battery must be taken out
before the appliance is scrapped. Damaged batteries
may harm the environment and your health if toxic
vapours or liquids leak out of such batteries.
Therefore, never send a defective battery by post, etc.
Please contact your local recycling centre.
Dispose of the batteries when discharged. We
recommend applying an adhesive tape on the poles
to protect them against short circuit. Never open the
battery.
Maintenance
Take the replaceable battery from the
appliance before any extension, cleaning
and servicing works.
Repairs and works specied in these Instructions may
only be performed by qualied authorised sta.
Use only original accessories and original spare parts.
Keep the device, in particular the air vents, clean at all
times. Never spray water on the device body!
Do not clean the plastics with solvents, ammable or
toxic uids. For cleaning, use a damp cloth only.
Only a regularly maintained and treated appliance
can serve as a satisfactory aid. Insucient mainte-
nance and care can lead to unforeseen accidents and
injuries.
If necessary, a list of spare parts can be found at www.
guede.com.
ENGLISH

D
13
FR
FRANÇAIS
Caractéristiques Techniques
Scie sabre USS 20-201-24
N° de commande 58815
Tension accu interchangeable 20 V
Nombre de courses à vide 0-3000 min-1
Hauteur de la course 22 mm
Profondeur de coupe max. : Bois 115 mm
Profondeur de coupe max. : Métal 10 mm
Poids sans batterie amovible/Dispositif de charge 1,74 kg
Température ambiante conseillée pour le fonctionnement -18°C ... +40°C
Batteries conseillées AP 20-20, AP 20-40
Chargeurs conseillés LG 20-24, LG 20-35
Données relatives au bruit
Mesuré selon EN 62841; Incertitude K = 3 dB (A)
Niveau de pression acoustique LpA
1) 82,31 dB(A)
Niveau d‘intensité acoustique LWA 93,31 dB(A)
Portez une protection auditive!
Données relatives aux vibrations
Valeurs totales d‘oscillation (Somme vectorielle des trois directions) constatées de façon correspondante EN
62841, Incertitude K = 1,5 m/s2
Découpe de panneaux en bois
avec une lame de scie Bois Valeur d’émission vibratoire ah,B
18,73 m/s²
Découpe de poutres en bois
avec une lame de scie Bois Valeur d’émission vibratoire ah,WB
19,68 m/s²
AVERTISSEMENT: Le niveau réel des vibrations peut diérer de la valeur indiquée dans ces consignes en fonc-
tion du type et du mode d‘utilisation .
Le niveau des vibrations peut être utilisé pour la comparaison des appareils électriques.
Convient également pour l‘examen préalable de la charge par vibrations.
Pour estimer de manière exacte la charge parvibrations pendant une certaine durée de travail, il faut égale-
ment tenir compte des tempsd‘arrêt ou de marche à vide de l‘appareil. Cela peut entraîner une réduction
sensible du volume de charge par vibrations sur la durée totale de travail.
Dénir les mesures de sécurité supplémentairesrelatives à la protection de l‘utilisateur contre leseets des
vibrations,telles que : entretien technique des outils électriques et appareils, maintien de la chaleur des
mains,organisation du travail.
Lisez attentivement ce mode
d‘emploi avant la première utilisation
de l‘appareil et assurez-vous de
l‘avoir bien compris. Familiarisez-vous avec les
éléments de commande et l‘utilisation correcte de
l‘appareil. Respectez toutes les consignes de sécurité
gurant dans le mode d’emploi. Comportez-vous de
façon responsable vis-à-vis des autres personnes.
L‘utilisateur est responsable des accidents et dangers
vis-à-vis de tierces personnes.
L’appareil peut être utilisé uniquement par
despersonnes de plus de 16 ans, exception
faite des adolescents manipulant l’appareil
dans lecadre de l’enseignement professi-
onnel sous la surveillancedu formateur.
Si vous avez des doutes en ce qui concerne le
branchement et l‘utilisation de l‘appareil, contactez le
service clients.
Utilisation Conforme à la
destination
La scie sabre permet de scier du bois, des mati-
ères synthétiques et des métaux. Elle permet des
découpes rectilignes et curvilignes et des découpes
intérieures. Elle permet de découper des tuyaux au
ras des murs.
Ce dispositif peut être utilisé uniquement dans le
but indiqué. Le fabricant décline toute responsabilité
en cas de non-respect des règles en vigueur et des
dispositions indiquées dans ce mode d‘emploi.

D
14
FR
FRANÇAIS
FR
Certains risques restent inhérents à la conduite de la
machine, malgré le respect de toutes les prescriptions
de sécurité, comme par exemple :
• émission acoustique
• émission de poussière
• vibrations des mains et bras
Conduite en cas d’urgence
Eectuez les premiers gestes de secours et appelezra-
pidement les premiers secours.Protégez le blessé
d’autres blessures et calmez-le. Si vous appelezles
secours, fournissez les renseignements suivants: 1.
Lieu d‘accident, 2. Type d‘accident, 3. Nombre de
blessés, 4. Type de blessure
Symboles
Avertissement / Attention!
Pour réduire le risque de blessures, lisez la
notice d‘utilisation.
Portez des lunettes de protection!
Portez une protection auditive!
Portez des gants de protection !
Retirez l‘accu avant d‘eectuer toute
intervention de réglage, de nettoyage ou
d‘entretien sur la machine.
Outil électrique de classe de protection III.
symbole CE
Déposez les appareils électriques ou
électroniques défectueux et / ou destinés
à liquidation au centre de ramassage
correspondant.
VTension (V c.a.)
n0 Vitesse de rotation à vide
Courant continu
Batterie
Protégez la batterie de la chaleur et du feu.
Protégez la batterie de l‘eau et de l‘humidité.
MAX 40°C
Protégez la batterie des températures
supérieures à 40°C.
Li-Ion
Ne jetez pas les batteries avec les déchets
domestiques.
Déposez les batteries dans un centre de
collecte de batteries usagées où elles seront
recyclées de façon écologique.
Avertissement Lisez toutes les consignes de
sécurité, instructions, présentations et données
que vous recevez avec l’appareil. Le non-respect
des avertissements et instructions indiqués ci après
peut entraîner un choc électrique, un incendie et/ou
de graves blessures sur les personnes.
Conservez toutes les consignes et instructions de
sécurité pour une utilisation ultérieure.
Consignes de sécurité concernant
les scies sabres
Maintenez l’appareil par les surfaces de poignée
isolées lorsque vous exécutez des travaux pendant
lesquels l’outil de coupe peut toucher des lignes
électriques dissimulées Le contact de l’outil de cou-
pe avec un câble qui conduit la tension peut mettre
les pièces métalliques de l’appareil sous tension et
mener à une décharge électrique.
Fixez bien l‘objet sur lequel vous allez travailler
à un support stable, à l‘aide de serre-joints par
exemple. Cela ne sut pas de tenir l‘objet seulement
avec la main ou contre son corps, car il reste instable
et vous pouvez en perdre le contrôle.
Instructions complémentaires de
sécurité et de travail
Utiliser l’équipement de protection. Toujours porter
des lunettes de protection pendant le travail avec la
machine. Il est recommandé de porter des articles
de protection, tels que masque antipoussière, gants
de protection, chaussures tenant bien aux pieds et
antidérapantes et protection acoustique.
Les poussières dégagées lors du travail sont souvent
nocives et ne devraient pas pénétrer dans le corps.
Utiliser un dispositif d’aspiration de poussières et por-
ter en plus un masque de protection approprié. Eli-
miner soigneusement les dépôts de poussières, p. ex.
en les aspirant au moyen d‘un système d‘aspiration
de copeaux.

D
15
FR
Il est interdit de travailler des matériaux dangereux
pour la santé (par ex. amiante).
Lors du perçage dans les murs, les plafonds ou les
planchers, toujours faire attention aux câbles élec-
triques et aux conduites de gaz et d‘eau.
Ne pas utiliser de lames de scie ssurées ou défor-
mées.
Ne pas approcher les mais de la partie en mouvement
de la machine. Ne jamais enlever les copeaux ni les
éclats lorsque la machine est en marche.
AVERTISSEMENT! Danger de brûlures
Durant l‘utilisation, l‘outil peut se surchauer.
En raison de risques de court-circuit, veiller à ce
qu‘aucune pièce métallique ne pénètre dans les ouïes
de ventilation.
Electronique
En cas de surcharge, la vitesse de rotation est réduite
jusqu’à l’immobilisation. Il faut tenir compte que le
dispositif, en l’absence de charge, revient au nombre
de tours de travail d’origine.
Batterie
Risque d‘incendie ! Risque d‘explosion!
N‘utilisez jamais des accumulateurs endomma-
gés, défectueux ou déformés. N‘ouvrez jamais
un accumulateur, ne l‘endommagez pas et ne le
faites pas tomber.
Ne chargez jamais la batterie dans un environ-
nement avec acides et matières légèrement
inammables.
Protégez la batterie de la chaleur et du feu.
Utilisez la batterie seulement dans l‘étendue des
températures de +10°C à +40°C.
Ne la posez jamais sur des corps de chaue et ne
l‘exposez pas trop longtemps aux rayons du soleil.
En cas de forte charge, laissez-la d‘abord refroidir.
Court-circuit - ne shuntez pas les contacts de
l‘accumulateur avec des pièces métalliques.
Lors de la liquidation, le transport ou le stockage,
il est nécessaire d‘emballer l‘accumulateur (sac en
plastique, boîte) ou de coller les contacts.
Pour charger la batterie, utilisez seulement le chargeur
GÜDE. L‘utilisation d‘autres dispositifs de charge peut
engendrer des défauts ou un incendie.
Une utilisation incompétente ou l‘utilisation d‘un
accumulateur endommagé peut provoquer des fuites
de vapeurs. Amenez de l‘air frais et contactez un
médecin en cas de problèmes. Les vapeurs peuvent
irriter les voies respiratoires.
Consignes de travail
Les accus ne sont livrés que partiellement préchargés
et doivent donc être complètement chargés avant
utilisation.
• Rechargez l‘accu dès lors que l‘appareil fonctionne
trop lentement ou s‘arrête.
• L‘accu Li-ion peut être chargé à tout moment
sans raccourcir sa durée de vie. L‘interruption du
chargement n‘endommage pas l‘accu. L‘accu Li-ions
est protégé contre la décharge complète grâce à la
„Electronic Celle Protection“.
• Une durée de fonctionnement sensiblement rac-
courcie de l‘accu indique que celui-ci est trop faible
et doit être remplacé. N‘utilisez que des accus de
rechange d‘origine
• Une durée de fonctionnement sensiblement rac-
courcie de l‘accu indique que celui-ci est trop faible
et doit être remplacé. N‘utilisez que des accus de
rechange d‘origine
Éliminez les accumulateurs de façon écologique.
Les accumulateurs Li-ion doivent être éliminés de fa-
çon spéciale. Remettez les accumulateurs défectueux
à un magasin spécialisé. Avant de broyer l‘appareil,
retirez l‘accumulateur. Les accumulateurs endomma-
gés peuvent nuire à l‘environnement et à votre santé,
car ils peuvent présenter des fuites de vapeurs ou gaz
toxiques.
Par conséquent, n‘envoyez jamais un accumulateur
endommagé par la poste, etc. Veuillez vous tourner
vers votre centre de recyclage local.
Éliminez les accumulateurs lorsqu‘ils sont déchargés.
Nous recommandons d‘envelopper les pôles par une
bande adhésive, de façon à les protéger du court-
circuit. N‘ouvrez jamais un accumulateur.
Entretien
Retirez l‘accu avant d‘eectuer toute
intervention de réglage, de nettoyage ou
d‘entretien sur la machine.
Les réparations et travaux non décrits dans ce mode
d‘emploi doivent être eectués uniquement par un
personnel qualié agréé.
Utilisez uniquement des accessoires et des pièces de
rechange d’origine.
Maintenez la machine et en particulier les orices
d‘aération propres. Ne pulvérisez jamais d‘eau sur
l‘appareil !
N‘utilisez pas de dissolvants ou des liquides inamma-
bles ou toxiques pour nettoyer les plastiques. Utilisez
uniquement un chion humide.
Seul un appareil régulièrement entretenu et réparé
peut donner satisfaction. Un entretien insusant
peut engendrer des accidents et des blessures.
En cas de besoin, vous trouverez la liste des pièces
détachées sur les pages web www.guede.com.
FRANÇAIS

D
16
IT
ITALIANO
Datos técnicos
Sega sciabola USS 20-201-24
N.º de artículo 58815
Tensione batteria 20 V
Numero di corse a vuoto 0-3000 min-1
Altezza corsa 22 mm
Massima profondità di taglio nel: Legno 115 mm
Massima profondità di taglio nel: Metallo 10 mm
Peso senza batteria estraibile 1,74 kg
Temperatura ambiente consigliata per il funzionamento -18°C ... +40°C
Batterie consigliate AP 20-20, AP 20-40
Caricatori consigliati LG 20-24, LG 20-35
Dati di rumorosità
Misurato conf. EN 62841; Incertezza della misura K = 3 dB (A)
Livello di rumorosità LpA
1) 82,31 dB(A)
Potenza della rumorosità LWA 93,31 dB(A)
Utilizzare le protezioni dell‘udito!
Dati della vibrazione
Dati totali della vibrazione (Somma vettoriale di tre direzioni) accertato rispettivamente EN 62841, Incertezza
della misura K = 1,5 m/s2
Taglio di pannelli di legno
con lama Legno Valore di emissione dell’oscillazione ah,B
18,73 m/s²
Taglio di travi di legno
con lama Legno Valore di emissione dell’oscillazione ah,WB
19,68 m/s²
AVVERTENZA: Il livello reale delle vibrazioni, in dipendenza al tipo e modo dell‘uso della lista, può essere
diverso dal valore indicato nelle presenti istruzioni.
E‘ possibile utilizzare il livello delle vibrazioni per il confronto reciproco degli apparecchi elettrici.
E‘ adatto anche alla pre-valutazione del carico dalle vibrazioni
Per una valutazione precisa della sollecitazione davibrazioni si deve tenere conto anche dei tempi incui
l‘utensile è spento oppure è acceso senza peròessere utilizzato. Questo può ridurre sensibilmentela sollecita-
zione da vibrazioni per l‘intero periododi tempo operativo.
Adottare misure di sicurezza supplementari perproteggere l‘utilizzatore dall‘eetto delle vibrazioni,come ad
esempio: manutenzione dell‘utensileelettrico e degli accessori, tenere le manicalde, organizzazione dello
svolgimento dellavoro.
Usare l‘apparecchio solo dopo aver
letto con attenzione e capito le
istruzioni per l‘uso. Prendere in
conoscenza gli elementi di comando e l’uso corretto
dell’apparecchio. Rispettare tutte le istruzioni di
sicurezza riportate nel Manuale. Comportarsi con cura
verso le altre persone.
L‘operatore è responsabile verso i terzi degli incidenti
oppure pericoli.
Possono lavorare con l‘apparecchiosolo le persone
che hannoraggiunto 16 anni. L’eccezionerap-
presenta lo sfruttamento deiminorenni per lo
scopodell’addestramento professionaleper
raggiungere la pratica sottocontrollo dell‘istruttore.
In caso dei dubbi sul collegamento ed uso
dell‘apparecchio, rivolgersi cortesemente al CAT.
Uso in conformità alla destinazione
Questo sega diritta può essere utilizzato per lavorare
legno, materiale sintetico e acciaio: per eettuare
tagli diritti e obliqui, curve e per tagli all ’interno del
materiale.
Questo impianto può essere utilizzato solo per lo sco-
po indicato. All‘inadempimento delle istituzioni delle
direttive generalmente valide e delle istituzioni nel
presente Manuale il costruttore non assume alcuna
responsabilità dei danni.
Nonostante siano state rispettate tutte le principali
prescrizioni costruttive, è possibile che durante
