GYS GYSFLASH 6.24 PL User manual

GYSFLASH 6.24 PL
www.gys.fr
FR
EN
DE
ES
RU
NL
2-6 / 37-40
7-11 / 37-40
12-16 / 37-40
17-21 / 37-40
22-26 / 37-40
27-31 / 37-40
C73523_V2_30/06/2020
Chargeur 6 A/24 V pour batteries Plomb/Lithium
Charger 6 A/24 V for Lead/Lithium batteries
6A/24A Batterieladegerät für Blei-Säure/Lithium Batterien
Chargador 6 A/24 V para baterías Plomo/Litio
Зарядное устройство 6A / 24В для АКБ Свинец / Литий
Lader 6 A/24 V voor Lood/Lithium accu’s
Caricabatterie 6A / 24V per batterie piombo/litio
IT 32-36 / 37-40

2
GYSFLASH 6.24 PL FR
INSTRUCTIONS DE SÉCURITÉ
Ce manuel d’utilisation comprend des indications sur le
fonctionnement de l’appareil et les précautions à suivre pour la
sécurité de l’utilisateur.
Merci de le lire attentivement avant la première utilisation et de le
conserver soigneusement pour toute relecture future.
Ces instructions doivent être lues et bien comprises avant toute
opération. Toute modification ou maintenance non indiquée dans
le manuel ne doit pas être entreprise.
Tout dommage corporel ou matériel dû à une utilisation non-
conforme aux instructions de ce manuel ne pourra être retenu à la
charge du fabricant. En cas de problème ou d’incertitude, consulter
une personne qualifiée pour manier correctement l’appareil.
Cet appareil doit être utilisé uniquement pour faire de la recharge
dans les limites indiquées sur l’appareil et le manuel. Il faut respecter
les instructions relatives à la sécurité. En cas d’utilisation inadéquate
ou dangereuse, le fabricant ne pourra être tenu responsable.
Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans
et par des personnes ayant des capacités physiques, sensorielles
ou mentales réduites ou dénuées d’expérience ou de connaissance,
s’ils (si elles) sont correctement surveillé(e)s ou si des instructions
relatives à l’utilisation de l’appareil en toute sécurité leur ont été
données et si les risques encourus ont été appréhendés. Les enfants
ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien
par l’usager ne doivent pas être effectués par des enfants sans
surveillance.
À n’utiliser en aucun cas pour charger des piles ou des batteries
non-rechargeables.
Ne pas utiliser l’appareil, si le cordon d’alimentation ou la fiche de
secteur sont endommagés.
Ne pas utiliser l’appareil, si le cordon de charge est endommagé
ou présente un défaut d’assemblage, afin d’éviter tout risque de
court-circuit de la batterie.
Ne jamais charger une batterie gelée ou endommagée.
Ne pas couvrir l’appareil.
Ne pas placer l’appareil à proximité d’une source de chaleur et à
des températures durablement élevées (supérieurs à 50°C).
Le mode de fonctionnement automatique ainsi que les restrictions
applicables à l’utilisation sont expliqués ci-après dans ce mode
d’emploi.
Risque d’explosion et d’incendie!
Une batterie en charge peut émettre des gaz explosif.

3
GYSFLASH 6.24 PL FR
•Pendantlacharge,labatteriedoitêtreplacéedansunemplacement
bien aéré.
• Éviter les flammes et les étincelles. Ne pas fumer.
• Protéger les surfaces de contacts électriques de la batterie à
l’encontre des courts-circuits.
Risque de projection d’acide !
• Porter des lunettes et des gants de protection
• En cas de contact avec les yeux ou la peau, rincer immédiatement
à l’eau et consulter un médecin sans tarder.
Connexion / déconnexion :
• Déconnecter l’alimentation avant de brancher ou de débrancher
les connexions sur la batterie.
• La borne de la batterie non reliée au châssis doit être connectée
la première. L’autre connexion doit être effectuée sur le châssis loin
de la batterie et de la canalisation de combustible. Le chargeur de
batterie doit alors être raccordé au réseau.
• Après l’opération de charge, débrancher le chargeur de batterie
du réseau puis retirer la connexion du châssis et enfin la connexion
de la batterie, dans l’ordre indiqué.
Raccordement :
• Appareil de classe II
• Le raccordement au réseau d’alimentation doit être effectué
conformément aux règles d’installation nationales.
Entretien :
• Si le câble d’alimentation est endommagé, il doit être remplacé
par le fabricant, son service après-vente ou des personnes de
qualification similaire afin d’éviter un danger.
• L’entretien doit être effectué que par une personne qualifiée.
• Avertissement ! Débrancher toujours la fiche de la prise secteur
avant d’effectuer des travaux sur l’appareil.
• L’appareil ne nécessite aucune maintenance particulière.
• Si le fusible interne est fondu, il doit être remplacé par le fabricant,
son service après-vente ou des personnes de qualification similaire
afin d’éviter un danger.
• N’utiliser en aucun cas des solvants ou autres produits nettoyants
agressifs.
• Nettoyer les surfaces de l’appareil à l’aide d’un chiffon sec.
Règlementation :
• Appareil conforme aux directives européennes.
• La déclaration de conformité est disponible sur notre site internet.

4
GYSFLASH 6.24 PL FR
• Marque de conformité EAC (Communauté économique
Eurasienne)
• Matériel conforme aux normes Marocaines.
• La déclaration Cم(CMIM) de conformité est disponible sur notre
site (voir à la page de couverture).
Mise au rebut :
• Ce matériel fait l’objet d’une collecte sélective. Ne pas jeter dans
une poubelle domestique.
DESCRIPTION GÉNÉRALE
Le GYSFLASH 6.24 PL est idéal pour recharger la plupart des batteries au plomb (Gel, AGM, Liquide, …) et lithium de type Lithium
Fer Phosphate (LFP / LiFePO4) et de type lithium-ion « standard » tels que le Nickel Manganèse Cobalt (NMC), le Lithium nickel
cobalt aluminium oxyde (NCA), le Lithium Cobalt Oxyde (LCO), le Lithium Polymère (Li-Po), le Lithium Manganèse Cobalt Oxyde
(MCO), etc.
Ce chargeur est parfaitement adapté pour :
- La recharge de batteries plomb 24 V (12 éléments en série de 2 V) de 15 Ah à 125 Ah, et jusqu’à 170 Ah pour du maintien de
charge.
- La recharge de batteries LFP 24 V (8 éléments en série de 3.7 V) de 2 Ah à 125 Ah, et jusqu’à 170 Ah pour du maintien de
charge.
- La recharge de batteries Lithium-ion 24 V (7 éléments en série de 4.2 V) de 2 Ah à 125 Ah, et jusqu’à 170 Ah pour du maintien
de charge.
Le GYSFLASH 6.24 PL est équipé d’une fonction qui, lors d’une charge de batterie au plomb, adapte
automatiquement la tension de sortie en fonction de la température de l’air ambiante. Cet ajustement
permet d’avoir une recharge de batterie au plomb très précise adaptée à la température ambiante.
MISE EN ROUTE
1. Brancher le chargeur sur la batterie avec l’accessoire souhaité (pinces, cosses, etc).
2. Brancher le chargeur sur la prise secteur (réseau monophasé 220-240 Vac 50-60Hz).
3. Déverrouiller le chargeur en appuyant 3 secondes sur le bouton . Sélectionner le mode en appuyant de nouveau sur le
bouton . Verrouiller le mode en appuyant de nouveau 3 secondes sur le bouton . Après environ cinq secondes, la charge se
lance automatiquement.
4. Durant la charge, l’appareil indique l’état d’avancement de la charge. Lorsque le voyant clignote, la batterie est prête à
démarrer un moteur. Et lorsque le voyant reste allumé, la batterie est entièrement chargée.
5. La charge peut être interrompue à tout moment en débranchant la prise secteur ou en appuyant sur le bouton .
6. Après l’opération de charge, débrancher le chargeur du réseau puis retirer les connexions de la batterie.
MODES DE CHARGE
• Description des Modes et des Options :
Mode CHARGE Plomb (29.2 V/6 A) :
Mode destiné à la charge de batteries 24 V au plomb de 15 Ah à 125 Ah et jusqu’à 170 Ah pour du
maintien de charge. Cycle de charge automatique sept étapes.
Mode CHARGE Lithium-ion (NMC, NCA, Li-Po, LCO, MCO, …) (29.4 V/6 A) :
Mode destiné à la charge de batteries 24 V Li-ion standard de 2 Ah à 125 Ah et jusqu’à 170 Ah pour du
maintien de charge. Cycle de charge automatique en huit étapes.
Mode CHARGE Lithium Fer Phosphate (28.8 V/6 A) :
Mode destiné à la charge de batteries 24 V LiFePO4 de 2 Ah à 125 Ah et jusqu’à 170 Ah pour du
maintien de charge. Cycle de charge automatique en huit étapes.
Option UVP Wake UP :
Certaines batteries lithium intègrent une protection UVP (Under Voltage Protection) qui dé-
connecte la batterie en cas de décharge profonde. Cette protection empêche le chargeur de
détecter la batterie. Pour que le GYSFLASH 6.24 PL puisse charger la batterie, selectionner
cette option pour désactiver la protection UVP de la batterie an de commencer la charge.

5
GYSFLASH 6.24 PL

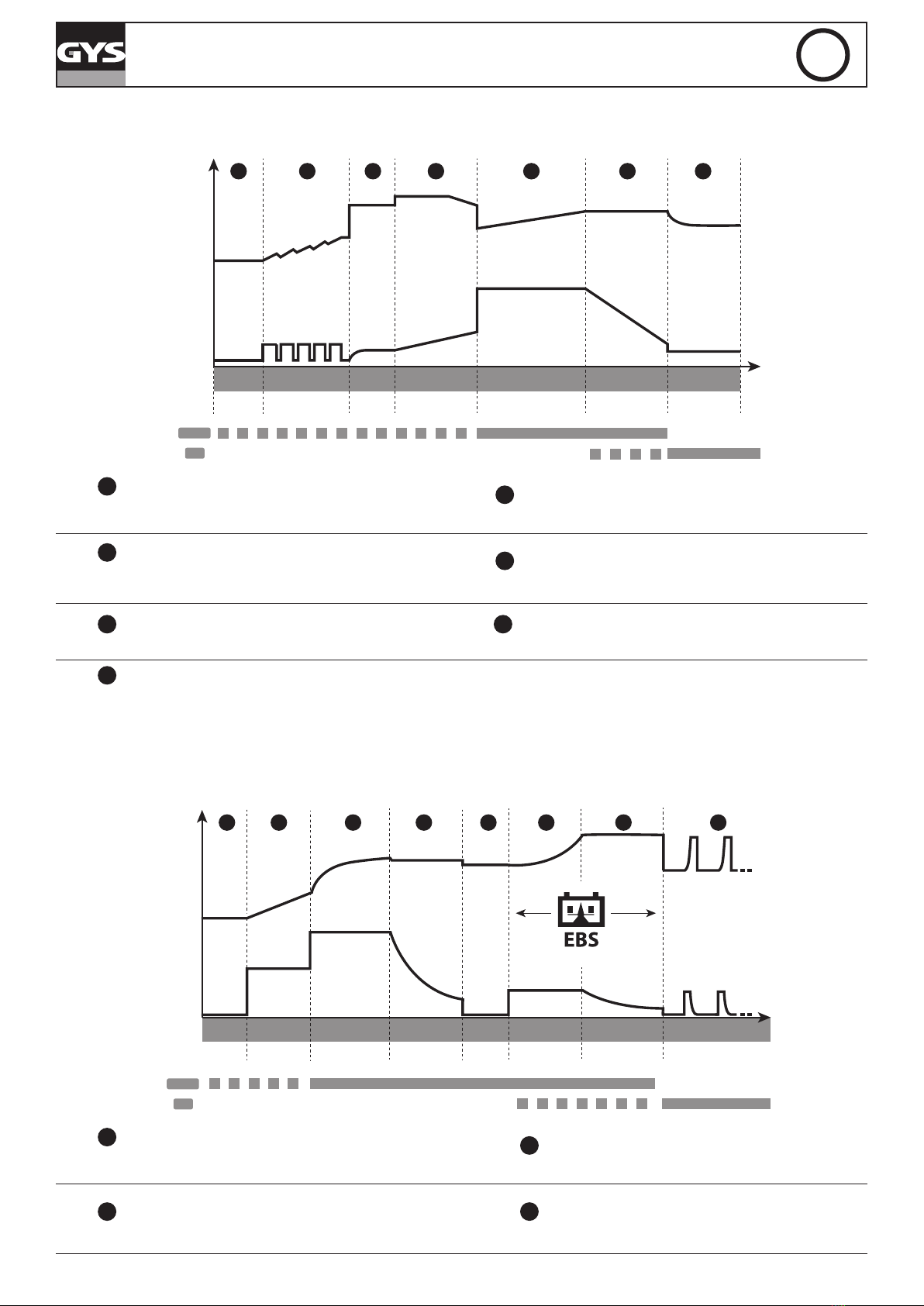

• Courbe de charge Plomb :
Le GYSFLASH 6.24 PL utilise une courbe de charge Plomb évoluée en 7 étapes qui garantit les performances optimales de votre
batterie au plomb.
U
I
1 2 3 4 5 6 7
Analyse Récupération Test Désulfatation Charge Absorption Maintien de
charge
CHARGE
OK
Voyant
Max 12h<1s Max 8h <1s Max 20h Max 8h No limit
Étape 1: Analyse
Analyse de l’état de la batterie (niveau de charge,
inversion de polarité, mauvaise batterie connectée…)
Étape 5: Charge (6 A)
Charge rapide à courant maximum permettant d’atteindre 80%
du niveau de charge.
Étape 2: Récupération (3 A)
Algorithme de récupération des éléments endommagés
suite à une décharge profonde.
Étape 6: Absorption (29.2 V)
Charge à tension constante pour amener le niveau de charge à
100%.
Étape 3: Test
Test de batterie sulfatée
Étape
7
: Maintien de charge (27.2 V)
Maintien du niveau de charge de la batterie à son maximum.
Étape 4: Désulfatation (31.6 V)
Algorithme de désulfatation de la batterie.
• Courbe de charge Lithium :
Le GYSFLASH 6.24 PL utilise une courbe de charge Lithium évoluée en 8 étapes qui garantit les performances optimales de votre
batterie lithium.
U
I
1 2 3 4 5 6 7
Analyse Récupération Charge Absorption Complément Egalisation /
équilibrage
Maintien de
charge
< 1s Max 5 min Max 25 h Max 20 h 3 min Max 10 h Max 2 h No limit
(maintenance tous les 10 jours)
CHARGE
OK
Led
8
Test
Equalizing Battery System
Étape 1: Analyse
Analyse de l’état de la batterie (niveau de charge, inversion de
polarité, mauvaise batterie connectée…)
Étape 5: Test
Test de conservation de charge.
Étape 2: Récupération (0.5 A)
Algorithme de récupération suite à une décharge profonde.
Étape 6: Complément
Charge à courant réduit permettant d’atteindre 100% du
niveau de charge.
FR

6
GYSFLASH 6.24 PL
Étape 3: Charge (6 A)
Charge rapide à courant maximum permettant d’atteindre 90%
du niveau de charge.
Étape 7: Égalisation / équilibrage (29.4 V ou 28.8 V)
Équilibrage des cellules de la batterie
Étape 4: Absorption (27.6 V ou 28.7 V)
Charge à tension constante pour amener le niveau de charge à
98%.
Étape 8: Maintien de charge (27.6 ou 28.7 V)
Maintien du niveau de charge de la batterie à son maximum
avec charge de maintenance tous les 10 jours.
• Temps de charge estimé Plomb Lithium
Capacité de la batterie 20 Ah 50 Ah 125 Ah 6 Ah
(18 Ah EqPb*) 15 Ah (45 Ah EqPb*) 50 Ah (150 Ah EqPb*) 125 Ah (350 Ah EqPb*)
Temps de charge
0% >> 90% 2 h 5 h 13 h 1 h 2 h 5 h 13 h
*Équivalent batterie plomb : Une batterie lithium possède de meilleures performances de démarrage (CCA) qu’une batterie au
plomb. C’est pourquoi certains fabricants de batteries au lithium indiquent l’équivalent batterie plomb (EqPb) qui correspond à la
capacité qu’aurait une batterie au plomb ayant les mêmes performances de démarrage. Par exemple, une batterie LFP de 10 Ah
aura les mêmes performances de démarrage qu’une batterie au plomb d’environ 30 Ah.
• Protections :
Le GYSFLASH 6.24 PL possède un ensemble de dispositifs le protégeant contre les courts circuits et inversion de
polarité. Il dispose d’un système qui évite toute étincelle lors du branchement du chargeur sur la batterie. Ce char-
geur est à double isolation et est compatible avec l’électronique des véhicules.
Le GYSFLASH 6.24 PL est équipé d’un capteur de température intégré qui lui permet d’adapter son courant de charge en
fonction de la température ambiante an d’éviter toute surchauffe de l’électronique interne.
ANOMALIES, CAUSES, REMÈDES
Anomalies Causes Remèdes
1Le voyant clignote rapidement.
• Inversion de polarité
• Tension batterie trop élevée
• Pinces en court-circuit
• Vérier que les pinces sont correctement connec-
tées
• Vérier qu’il s’agit bien d’une batterie 24 V.
2Le voyant clignote lentement. Batterie HS ou de très faible tension. Changer la batterie.
3Le voyant est allumé. Échec lors de la charge, batterie non
récupérable. Changer de batterie et appuyer sur pour
relancer une charge.
4Le voyant reste allumé même après un
appui sur le bouton .
Défaut thermique Température environnante trop élevée (>50°C),
aérer le local et laisser le chargeur se refroidir
5Le voyant clignote. Chargeur en veille. Appuyer sur le bouton ou connecter une bat-
terie au chargeur pour sortir de la veille.
6Le voyant reste allumé.
Charge interrompue en appuyant sur le
bouton .Appuyer de nouveau sur pour relancer la
charge.
CONDITIONS DE GARANTIE
La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d’achat (pièces et main d’œuvre).
La garantie ne couvre pas :
• Toutes autres avaries dues au transport.
• L’usure normale des pièces (Ex. : câbles, pinces, etc.).
• Les incidents dus à un mauvais usage (erreur d’alimentation, chute, démontage).
• Les pannes liées à l’environnement (pollution, rouille, poussière).
En cas de panne, retourner l’appareil à votre distributeur, en y joignant :
- un justicatif d’achat daté (ticket de sortie de caisse, facture….)
- une note explicative de la panne.
FR

7
GYSFLASH 6.24 PL
SAFETY INSTRUCTIONS
This manual contains safety and operating instructions, to be
followed for your safety.
Please read it carefully before using the device for the first time and
keep it for future reference.
Read and understand the following safety instructions before use.
Any modification or update that is not specified in the instructions
manual should not be undertaken.
The manufacturer is not liable for any injury or damage due to non-
compliance with the instructions featured in this manual. If there is
any issue or uncertainty, please consult a qualified individual to
operate the equipment correctly.
This machine should only be used for charging operations specified
within the limits indicated on the machine and in the instruction
manual. The operator must follow the safety instructions. In case of
improper or unsafe use, the manufacturer cannot be held liable.
This unit can be used by children aged 8 or over and by people
with reduced physical, sensory or mental capabilities or lack of
experience or knowledge, if they are properly monitored or if
instructions for using the equipment have safely been read and
potential risks understood. Children must not play with the product.
Cleaning and maintenance should not be performed by an
unsupervised child.
Under no circumstances should it be used to charge domestic
batteries or non-rechargeable batteries.
Do not use the charger if the mains cable or plug is damaged.
Do not use the device if the charging cable appears to be damaged
or assembled incorrectly in order to avoid any risk of short circuiting
the battery.
Never use on a frozen or damaged battery.
Do not cover the device.
Do not place the unit near a heat source/direct sunlight and durably
high temperatures (above 50 ° C).
The operating mode of the automatic charger and the restrictions
applicable to its use are explained later in this manual.
Fire and explosion risks!
A battery can release explosive gases when on charge.
• During the charge, the battery must be placed in a well ventilated
area.
• Avoid flames and sparks. Do not smoke near the device.
• Protect the electrical contact surfaces of the battery against short
circuits.
EN

8
GYSFLASH 6.24 PL EN
Risk of acid dispersion!
• Wear protective goggles and gloves.
• In case of contact with the eyes or the skin, rinse immediately with
water and see a medical doctor as soon as possible.
Connection / disconnection :
• Ensure that the charger is not connected to the mains before
connecting or disconnecting clamps to the battery terminals.
• Always ensure the red clamp is connected to the «+» battery
terminal first. If it is necessary to connect the black clamp to the
vehicle chassis, make sure it is a safe distance from the battery and
the fuel line. The charger must then be plugged into the mains.
• After charging, disconnect the charger from the mains, then
disconnect the negative clamp from the body of the car and then
disconnect the positive clamp from the battery, in this order.
Connection :
• Class II device
• The connection to the power supply must be carried out in
compliance with national standards.
Maintenance:
• If the power cable is damaged, it must be replaced by the
manufacturer, its after sales or by an equally qualified person to
prevent any accidents.
• Maintenance should only be carried out by a qualified person.
• Warning ! Always disconnect from the mains before performing
maintenance on the device.
• The device does not require any specific maintenance.
• If the internal fuse is melted, it must be replaced by the manufacturer
(GYS dedicated after sales service) or by an equally qualified
person to prevent any accidents.
• Do not use solvents or any agressive cleaning products.
• Clean the device surfaces with a dry cloth.
Regulations :
• The Machine is compliant with European directives.
• The declaration of conformity is available on our website.
• EAEC Conformity marking (Eurasian Economic Community).
• Equipment in conformity with Moroccan standards.
• The declaration Cم(CMIM) of conformity is available on our
website (see cover page).

9
GYSFLASH 6.24 PL EN
Waste management:
• This product should be disposed of at an appropriate recycling
facility. Do not throw away in a household bin.
GENERAL DESCRIPTION
GYSash 6.24 PL is ideal for charging most lead-acid (Gel, AGM, Liquid,...) and lithium batteries of the Lithium Iron Phosphate (LFP
/ LiFePO4) and «standard» lithium-ion types such as Nickel Manganese Cobalt (NMC), Lithium nickel cobalt aluminium oxide (NCA),
Lithium Cobalt Oxide (LCO), Lithium Polymer (Li-Po), Lithium Manganese Cobalt Oxide (MCO), etc.
This charger is suited for the charge of:
- Lead-acid batteries 24 V (12 elements in series of 2V) from 15 Ah to 125 Ah, and up to 170 Ah for charge support.
- The charge 24 V LFP batteries (8 cells in series of 3.7V) from 2 Ah to 125 Ah, and up to 170 Ah for charge support.
- The charge 24 V Lithium-ion batteries (7 cells in series of 4.2V) from 2 Ah to 125 Ah, and up to 170 Ah for charge support.
The GYSFLASH 6.24 PL is equipped with an integrated temperature sensor that ensures that the charging
current is adapted to the ambient temperature for an optimal charging performance. This adjustment
ensures a highly precise charge, relative to the temperature of the room.
START UP
1. Connect the charger to the battery using the proper accessory (clamps, lugs, etc...).
2. Plug the charger to the mains (single phase 220-240Vac 50-60Hz).
3. Unlock the charger by pressing button for 3 seconds. Select the mode by pressing button again. Lock the mode by
pressing button again for 3 seconds. After roughly ve seconds, the charge starts automatically.
4. During the charge, the device indicates charge progress. When the indicator light ashes, the battery is ready to start an
engine. When indicator is steady, the battery is fully charged.
5. The charge can be interrupted at any time by unplugging the mains plug or pressing the button.
6. After the charge, disconnect the charger from the mains, then disconnect the clamps from the battery.
CHARGE MODES
• Modes and Options description :
Lead CHARGE mode (29.2 V/6 A) :
Mode designed to charge 24 V lead-acid batteries from 15 Ah to 125 Ah and up to 170 Ah for charge
maintenance. Automatic seven step charge cycle.
Lithium-ion CHARGE mode (NMC, NCA, Li-Po, LCO, MCO, …) (29.4 V/6 A) :
Mode designed to charge standard 24 V Li-ion batteries from 2 Ah to 125 Ah and up to 170 Ah for main-
tenance charge. 8 step automatic maintenance charge cycle.
Lithium Iron Phosphate Charging Mode (28.8 V/6 A) :
Mode designed to charge 24 V LiFePO4 batteries from 2 Ah to 125 Ah and up to 170 Ah for charge main-
tenance. 8 step automatic maintenance charge cycle.
UVP Wake UP option :
Some lithium batteries include an UVP (Under Voltage Protection) protection that disconnects
the battery in case of deep discharge. This protection prevents the charger from detecting
the battery. In order for the Gysash 6.24 PL to charge the battery, select this option to
disable the UVP protection of the battery in order to start charging.

10
GYSFLASH 6.24 PL EN
• Load curve Lead:
The GYSash 6.24 PL uses a 7-step lead charging curve that guarantees the optimal performance of your lead battery.
U
I
1 2 3 4 5 6 7
Analysis Recovery Test Desulfation Charge Absorption Load retention
CHARGE
OK
Led
Max 12h<1s Max 8h <1s Max 20h Max 8h No limit
Step 1: Analysis
Analysis of the battery condition (charge level,polarity rever-
sal, incorrect battery connected...)
Step 5: Charge (6 A)
Maximum current fast charge to reach an 80% charge level.
Step 2: Recovery (3 A)
Recovering damaged elements due to a prolonged deep
discharge.
Step 6: Absorption (29.2 V)
Constant voltage charge to reach 100% charge level.
Step 3: Test
Sulfated battery test
Step
7
: Load retention (27.2 V)
Maintain the battery charge level at its maximum.
Step 4: Desulfation (31.6 V)
Battery desulfation algorithm.
• Lithium charging curve :
The GYSash 6.24 PL uses an advanced 8-step Lithium charging curve that guarantees the optimal performance of your lithium
battery.
U
I
1 2 3 4 5 6 7
Analysis Recovery Charging Absorption Complement Equalization /
balancing Charge retention
< 1s Max 5 min Max 25 h Max 20 h 3 min Max 10 h Max 2 h No limit
(maintenance every 10 days)
CHARGE
OK
Led
8
Test
Equalizing Battery System
Step 1: Analysis
Analyses the state of the battery (charge level, polarity inversion,
wrong battery…)
Step 5: Test
Charge hold test.
Step 2: Recovery (0.5 A)
Recovery algorithm following a deep discharge. Step 6: Complement Reduce current charge to reach 100% charge level.
