H.Koenig UP560 User manual

INSTRUCTION MANUAL!
MANUEL D’UTILISATION
!BEDIENUNGSANLEITUNG
!GEBRUIKERSHANDLEIDING
!MANUAL DE UTILIZACIÓN
!MANUALE D’USO
UP560
Hand vacuum cleaner
!Aspirateur à main
!Handstaubsauger
!Handheld stofzuiger
!Aspirador de mano
!Aspirapolvere portatile!

V1

ENGLISH
IMPORTANT SAFETY INSTRUCTIONS
IMPORTANT: READ ALL INSTRUCTIONS BEFORE
USE.
RETAIN INSTRUCTIONS FOR FUTURE REFERRENCE.
Do not use in rain or leave outdoors whilst raining
WARNING: Basic safety precautions should always be
observed when using an electrical appliance, including the
following to reduce the risk of fire, electrical shock, or
injury.
Personal Safety:
1. Store indoors in a dry place out of the reach of children;
2. Always use responsibly. This appliance can be used by
children aged from 10 years and above and persons with
reduced physical, sensory or mental capabilities or lack of
experience and knowledge if they have been given
supervision or instruction concerning use of the appliance
in a safe way and understand the hazards involved;
3. Don’t let children play with the appliance; supervise
children using or maintaining the appliance;
4. Use only manufacturer’s recommended attachments as
described in this manual; misuse or use of any accessory
or attachment other than those recommended, may
present a risk of personal injury;
5. Take extra care when cleaning stairs;
6. Keep the appliance and accessories away from hot
surface;
7. Do not block the appliances openings or hinder air flow,
keep openings free of any objects including dust, lint,

clothing, fingers (and all parts of the body);
8. Particularly keep hair away from openings and moving
parts;
Electrical Safety:
1. Only use batteries and chargers supplied by the
manufacturer;
2. Never modify the charger in any way;
3. The charger has been designed for a specific voltage.
Always check that the mains voltage is the same as that
stated on the rating plate;
4. A charger that is suitable for one type of battery pack
may create a risk of fire when used with another battery
pack;
5. Before use, check the charger cord for signs of damage
or ageing. A damaged or entangled charger cord increases
the risk of fire and electric shock;
6. Don not abuse the charger cord;
7. Never carry the charger by the cord;
8. Do not pull the cord to disconnect from a socket, grasp
the plug and pull to disconnect;
9. Don’t wrap the cod around the charger when storing;
10. Keep the charger cord away from hot surfaces and
sharp edges;
11. The supply cord cannot be replaced. If the cord is
damaged the charger should be discarded and replaced.
12. Do not handle the charger or the appliance with wet
hands;
13. Do not store or charge the appliance outdoors;
14. The charger must be removed from the socket before

removing the battery, cleaning or maintaining the
appliance.
Battery safety:
1. This appliance includes Li-ion batteries, do not
incinerate batteries or expose to high temperatures, as
they may explode;
2. Liquid ejected from the battery may cause irritation or
burns;
3. In an emergency situation contact professional help
immediately;
4. Leaks from the battery cells can occur under extreme
conditions. Do not touch any liquid that leaks from the
battery. If the liquid that gets on skin wash immediately with
soap and water. If the liquid gets into the eyes, flush them
immediately with clean water for a minimum of 10 minutes
and seek medical attention. Wear gloves to handle the
battery an dispose of immediately in accordance with local
regulations;
5. Shorting the battery terminals may cause burns or fire;
6. When the battery pack is not in use, keep it away from
paper clips, coins, keys, nails, screws or other small metal
objects that could make a connection from one terminal to
another.
7. When you dispose of the appliance remove the battery
and dispose of the battery safely in accordance with local
regulations.
Service:
1. Before using the appliance and after any impact, check
for signs of wear of damage and repair as necessary;
2. Do not use the appliance if any part is damaged or
defective;

3. Repairs should be carried out by a service agent or a
suitably qualified person in accordance with relevant safety
regulations. Repairs by unqualified persons could be
dangerous;
4. Never modify the appliance in any way as this may
increase the risk of personal injury;
5. Only use replacement parts or accessories provided or
recommended by manufacturer.
Intended use:
1. This appliance has been designed for domestic dry
vacuum cleaning only;
2. Do not pick up liquids or use on wet surfaces;
3. Do not pick up anything that is flammable, burning or
smoking;
4. Use only as described in this manual;
5. Don’t use on concrete, tarmacadam or other rough
surfaces.
WARNING:
1. Do not use water, solvents, or polishes to clean the
outside of the appliance; wipe clean with a dry cloth;
2. Never immerse the unit in water and do not clean in a
dish washer.

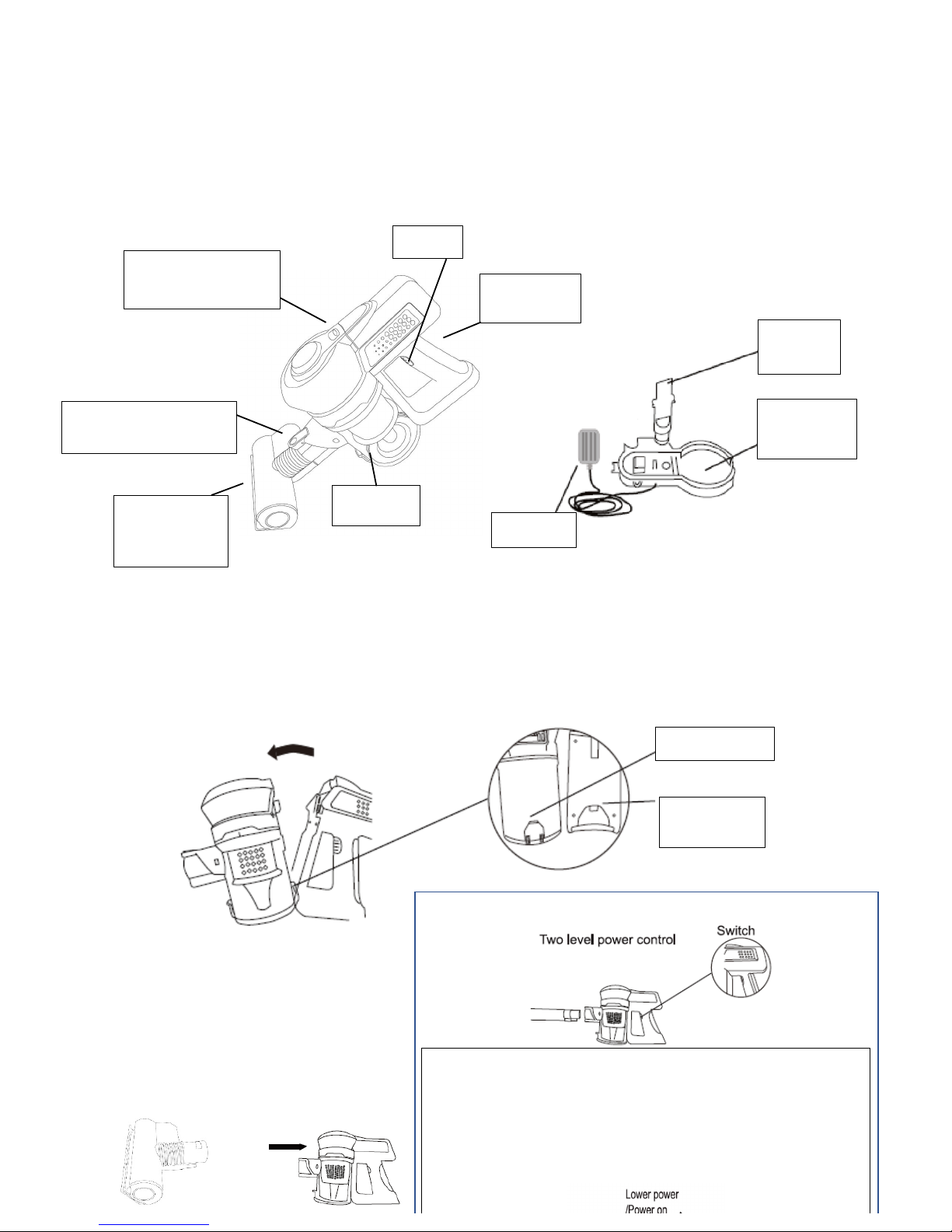

INTRODUCTION OF COMPONENTS:
I USE AS THE STICK VACUUM CLEANER
a) Assemble the battery into the dust cup, make sure the battery bolt head insert the dust cup
slot rightly as below
b) Attached the small turbo brush
to the body as below
until hear click sound
Small turbo
brush
Switch
Handle
battery
Dust cup
Charger
Charger
base
2 in 1
crevice
A Lower power
It’s lower power when your press the switch button first time.
B High power
It’s high power when you press the switch button second
time.
It will be power off when press third time, it’s kind of circle as
below showed.
Dust cup slot
Battery bolt
head
Dust cup releasing
button
Brush releasing
button

c) press the switch to work

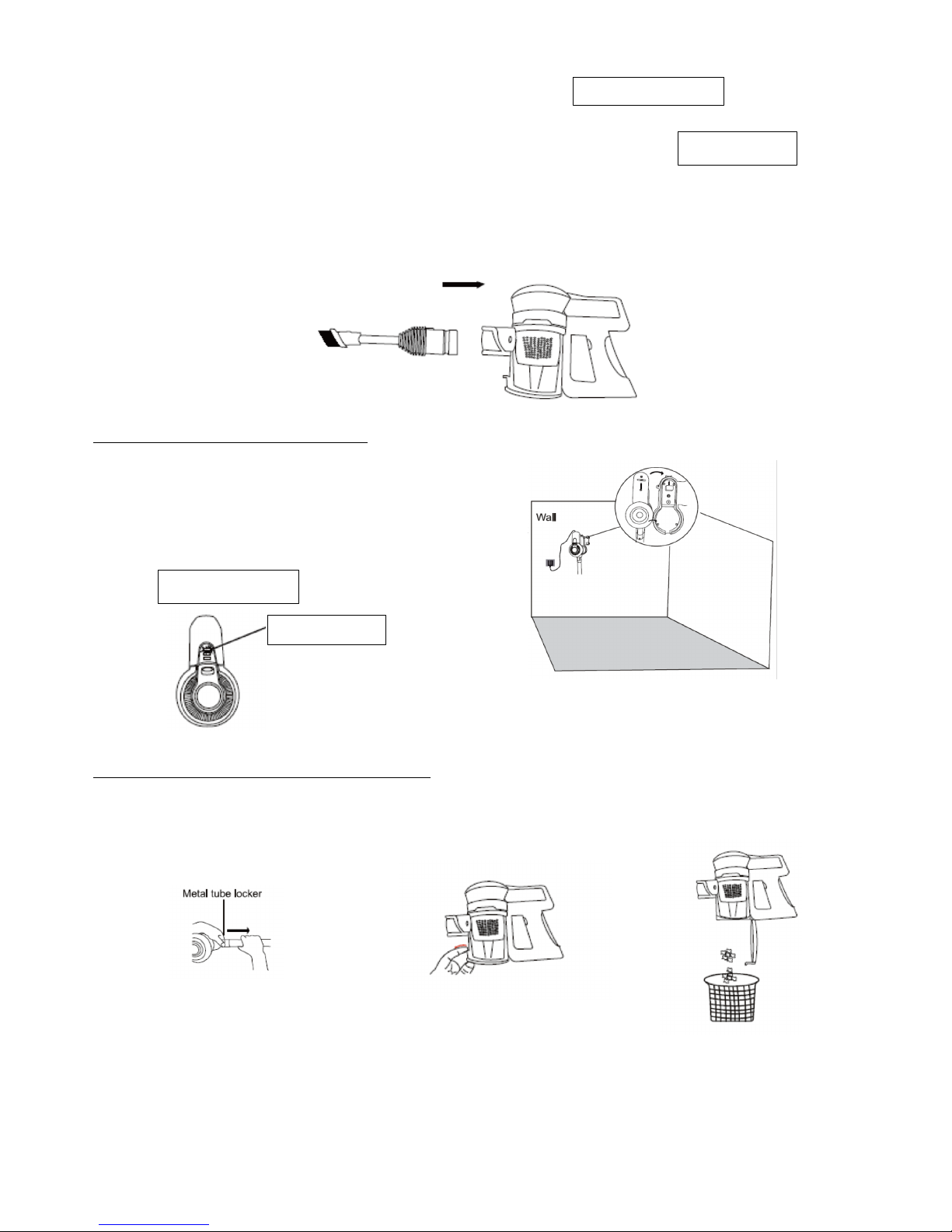

II HOW TO USE AS HANDLY
Insert the accessory (2 in 1 crevice) to body as below showed
BATTERY CHARGING
When the battery power indictor is blinking,
please power off then put back to charge base
for charging as left showed
HOW TO EMPTY THE DUST CUP
!
!
!
!
Blinking
Lower power
!
1. Press the metal tube locker then
take out the metal
!
2. Unlock the dust cup locker
!
!
3. Empty the dust cup

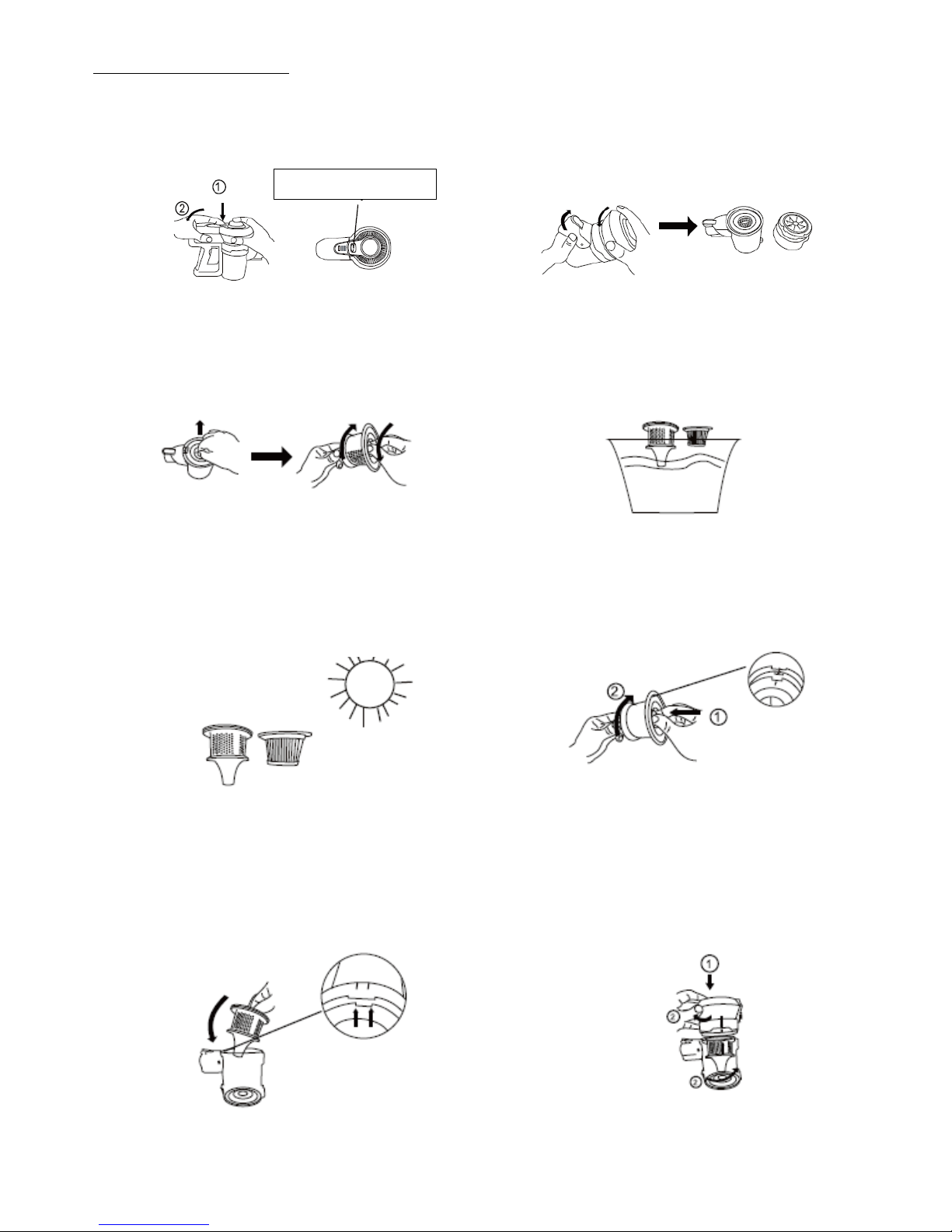

HOW TO MAINTAIN THE FILTER
1. Press the battery locker to unattach
the battery from dust cup
2. Press the battery locker to unattach
the battery from dust cup
3. Take out the filter case, then take out the
filter
4. Wash the filter case and HEPA
filter
5. Please dry the HEPA filter and filter case
Completely before assemble back
6. After drying, assemble the filter to the
case
7. Put the filter case back to the dust
8. Assemble the dust cover into the dust cup
as below showed

TROUBLESHOOTING
Not cleaning Well
1, Empty the dust bin
2, Check dust bin is correctly fitted
3, Check the filter is correctly fitted
4, Clean the filter
Stop or won’t work
1, Charge battery
2, Clear debris from brush bar
Battery will not charge
1, Check connections
2, Check wall socket
TECHNICAL SPECIFICATION
Battery
22.2V/2200mA
Charging period
4 hours
Battery charger output
26V/500mA
Net Weight
1.8kg
Usage time
40min (low speed), 25min (high speed)
Power
100W
Vacuum
7Kpa
Airflo
20m3/s
ENVIRONMENT
CAUTION:
Do not dispose of this product as it has with other household products. There is a separation of this waste
product into communities, you will need to inform your local authorities about the places where you can
return this product. In fact, electrical and electronic products contain hazardous substances that have
harmful effects on the environment or human health and should be recycled. The symbol here indicates
that electrical and electronic equipment should be chosen carefully, a wheeled waste container is marked with a
cross.
Adeva SAS / H.Koenig Europe - 8 rue Marc Seguin - 77290 Mitry Mory - France
www.hkoenig.com - [email protected] - [email protected] - Tél: [phone]

FRANÇAIS
RÈGLES IMPORTANTES DE SÉCURITÉ
IMPORTANT : BIEN LIRE TOUTES LES INSTRUCTIONS
AVANT UTILISATION
CONSERVER EN LIEU SÛR CE MANUEL
Ne pas utiliser/laisser l’appareil sous la pluie
AVERTISSEMENT : il faut toujours prendre des précautions
de base quand on utilise un appareil électrique. Lisez bien
les recommandations suivantes pour éviter tout risque
d’incendie, d’électrocution et de blessure.
Sécurité personnelle :
1. Rangez l’appareil dans un endroit sec, hors de portée des
enfants.
2. Toujours avoir une attitude responsable. Cet appareil peut
être utilisé par des enfants à partir de huit ans et plus, ainsi
que par des personnes ayant une incapacité physique,
sensorielle ou mentale, un manque d’expérience ou de
connaissance, à condition qu’elles aient reçu des
instructions concernant l’usage de l’appareil et compris les
risques en jeu
3. Les enfants doivent être surveillés afin qu’ils ne jouent pas
avec l’appareil. Pensez à les surveiller quand ils utilisent ou
entretiennent l’appareil.
4. Utilisez uniquement les accessoires recommandés par le
fabricant tels que décrits dans ce manuel ; une mauvaise
utilisation ou l'utilisation de tout accessoire autre que ceux
recommandés peut présenter un risque de blessure.
5. Prenez des précautions supplémentaires lors du
nettoyage des escaliers.
6. Conservez l’appareil et les accessoires à l’écart des

sources de chaleur.
7. Ne bloquez pas les ouvertures de l'appareil ou n'entravez
pas la circulation de l'air ; gardez les ouvertures libres de tout
objet y compris la poussière, les peluches, les vêtements, les
doigts (et toutes les parties du corps).
8. En particulier, gardez les cheveux à l'écart des ouvertures
et des pièces en mouvement.
Sécurité électrique :
1. N'utilisez que des batteries et des chargeurs fournis par le
fabricant.
2. Ne modifiez jamais le chargeur de quelque manière que
ce soit.
3. Le chargeur a été conçu pour une tension spécifique.
Vérifiez toujours que la tension du secteur est la même que
celle indiquée sur la plaque signalétique de l’appareil.
4. Un chargeur adapté à un type de batterie peut créer un
risque d'incendie lorsqu'il est utilisé avec une autre batterie.
5. Avant utilisation, vérifiez que le cordon du chargeur ne
présente aucun signe de détérioration ou d’usure. Un cordon
de chargeur endommagé ou emmêlé augmente le risque
d'incendie et de choc électrique.
6. Ne maltraitez pas le cordon du chargeur.
7. Ne transportez jamais le chargeur par le cordon
d'alimentation.
8. Ne tirez pas sur le cordon pour le débrancher d'une prise
de courant, saisissez la fiche et tirez pour le débrancher.
9. N’enroulez pas le cordon autour du chargeur lors de son
rangement.
10. Tenez le cordon du chargeur à l'écart des surfaces
chaudes et des bords coupants.

11. Le cordon d'alimentation ne peut pas être remplacé. S’il
est endommagé, le chargeur doit être jeté et remplacé.
12. Ne manipulez pas le chargeur ou l'appareil avec les
mains mouillées.
13. Ne rangez/chargez pas l'appareil à l'extérieur.
14. Le chargeur doit être débranché avant de retirer la
batterie, de nettoyer ou d'entretenir l'appareil.
Sécurité de la batterie :
1. Cet appareil comprend des batteries au lithium qu’il ne
faut pas incinérer ni exposer à des températures élevées, car
elles peuvent exploser.
2. Le liquide éjecté de la batterie peut causer une irritation
ou des brûlures.
3. Dans une situation d'urgence, contactez immédiatement
un professionnel.
4. Des fuites de la batterie peuvent se produire dans des
conditions extrêmes. Ne touchez à aucun liquide qui
s'échappe de la batterie. Si du liquide est projeté sur la peau,
lavez immédiatement avec de l'eau et du savon. Si du liquide
pénètre dans les yeux, rincez-les immédiatement avec de
l'eau propre pendant au moins 10 minutes et consultez un
médecin. Portez des gants pour manipuler la batterie et
jetez-les immédiatement conformément aux
réglementations locales.
5. Provoquer un court-circuit des bornes de la batterie peut
causer des brûlures ou un incendie.
6. Lorsque la batterie n'est pas utilisée, gardez-la loin des
trombones, pièces de monnaie, clés, clous, vis ou autres
petits objets métalliques qui pourraient faire une connexion
d'une borne à l'autre.
7. Lorsque vous vous débarrassez de l'appareil, retirez la

batterie et jetez-la conformément aux réglementations
locales.
Service :
1. Avant d'utiliser l'appareil et après un choc, vérifiez s'il y a
des dommages et réparez-les si nécessaire.
2. N’utilisez pas l'appareil si une pièce est endommagée ou
défectueuse.
3. Les réparations doivent être effectuées par un technicien
du service d’assistance ou par une personne qualifiée
conformément aux règles de sécurité en vigueur. Les
réparations effectuées par des personnes non qualifiées
peuvent être dangereuses.
4. Ne modifiez jamais l'appareil de quelque façon que ce
soit, car cela pourrait augmenter le risque de blessures.
5. N'utilisez que des pièces de rechange ou des accessoires
fournis ou recommandés par le fabricant.
Usage prévu :
1. Cet appareil a été conçu pour le nettoyage à sec
domestique uniquement.
2. N’aspirez pas les liquides et n’employez pas l’appareil sur
des surfaces mouillées.
3. Ne ramassez rien qui soit inflammable, brûlant ou fumant.
4. N'utilisez l’appareil que comme décrit dans ce manuel.
5. Ne pas utilisez sur le béton, le macadam ou d'autres
surfaces rugueuses.
AVERTISSEMENT :
1. N'utilisez pas d'eau, de solvants ou de produits lustrants
pour nettoyer l'extérieur de l'appareil ; essuyez-le avec un

chiffon sec.
2. Ne plongez jamais l'appareil dans l'eau ni le nettoyer dans
un lave-vaisselle.
DESCRIPTION DE L’APPAREIL :
I UTILISATION D’UN ASPIRATEUR BALAI
a) Assembler la batterie au réservoir à poussière en s'assurant que la tête du boulon de la batterie
s’insère dans l’encoche du réservoir à poussière comme indiqué ci-dessous.
b) Fixer la petite brosse rotative au
bloc jusqu’à entendre un clic
comme indiqué ci-dessous
Petite brosse
rotative
Interrupteur
Poignée
Réservoir à
poussière
Chargeur
Socle du
chargeur
Accessoire
2 en 1
Déverrouillage du
Réservoir à poussière
Déverrouillage de la
brosse
2!vitesses!
Interrupteur!
A Vitesse lente
Appuyer une fois sur l’interrupteur
B Vitesse rapide
Appuyer deux fois sur l’interrupteur
Appuyer trois fois sur l’interrupteur pour éteindre l’appareil.
Voir schéma descriptif :
Encoche!du!réservoir!
à!poussière!
Tête!de!boulon!
de!la!batterie!

c) Appuyer sur l’interrupteur pour
allumer l’appareil
II Fixation des accessoires
Fixer un accessoire (2 en1) au bloc comme indiqué ci-dessous
CHARGEMENT DE LA BATTERIE
Quand le témoin de la batterie clignote,
veuillez éteindre l’appareil et mettre
la batterie en charge.
VIDAGE DU RESERVOIR A POUSSIERE :
Vitesse lente / ON
Vitesse
rapide
!
!
!
Clignotement
Vitesse lente
1. Appuyer sur le verrou en forme
de tube métallique puis le retirer
!
2. Déverrouiller le réservoir à
poussière
!
3. Vider le réservoir à poussière

ENTRETIEN DU FILTRE
1. Déverrouiller la batterie pour la séparer du
réservoir comme indiqué ci-dessous
2. Ouvrir le réservoir
3. Enlever le carter du filtre puis celui-ci
4. Nettoyer le carter et le filtre
5. Bien sécher le carter et le filtre avant de les
remonter
6. Une fois sec, disposer le filtre dans le carter
7. Replacer le carter dans le réservoir à poussière
8. Placer le couvercle anti-poussière dans le
réservoir comme indiqué ci-dessous
Verrou de la batterie

GUIDE DES PANNES
Nettoyage insuffisant
1, Vider le réservoir à poussière
2, Vérifier si le réservoir est bien fixé
3, Vérifier si le filtre est bien fixé
4, Nettoyer le filtre
L’appareil s’arrête ou ne démarre pas
1, Charger la batterie
2, Nettoyer la brosse et sa tige
La batterie ne charge pas
1, Vérifier les prises
2, Vérifier la prise murale
CARACTÉRISTIQUES TECHNIQUES
Batterie
22.2V/2200mA
Durée de chargement
4 heures
Puissance du chargeur
26V/500mA
Poids
1.8kg
Temps d’utilisation
40min (vitesse lente), 25min (vitesse rapide)
Puissance
100W
Aspiration
7Kpa
Flux d’air
20m3/s
ENVIRONNEMENT
ATTENTION :
Vous ne devez pas vous débarrasser de cet appareil avec vos déchets ménagers. Un système de collecte
sélective pour ce type de produit est mis en place par les communes, vous devez vous renseigner auprès
de votre mairie afin d'en connaître les emplacements. En effet, les produits électriques et électroniques
peuvent contenir des substances dangereuses qui ont des effets néfastes sur l'environnement ou la santé
humaine et doivent être recyclés. Le symbole ci-contre indique que les équipements électriques et électroniques
font l'objet d'une collecte sélective, il représente une poubelle sur roues barrée d'une croix.
Adeva SAS / H.Koenig Europe - 8 rue Marc Seguin - 77290 Mitry Mory - France
www.hkoenig.com - [email protected] - [email protected] - Tél: [phone]

DEUTSCH
WICHTIGE SICHERHEITSANWEISUNGEN
WICHTIG: LESEN SIE ALLE ANWEISUNGEN VOR DEM
GEBRAUCH
BEWAHREN SIE DIE ANLEITUNGEN ALS KÜNFTIGE
REFERENZ AUF
Benutzen Sie das Gerät nicht im Regen oder lassen Sie es
nicht während des Regens draußen stehen.
WARNUNG: Grundliegende Sicherheitsvorkehrungen müssen
immer bei der Nutzung des Gerätes beachtet werden,
einschließlich die Folgenden, um das Risiko eines Brandes,
Stromschlages und einer Verletzung zu vermeiden.
Persönliche Sicherheit:
1. Lagern Sie das Gerät an einem trockenen Ort außer
Reichweite von Kindern;
2. Benutzen Sie das Gerät immer verantwortungsvoll. Das
Gerät kann von Kindern ab 8 Jahren und über und Personen
mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und Wissen benutzt
werden, wenn sie beaufsichtigt werden oder erhielten
Anweisungen, wie das Gerät sicher zu benutzen ist und kennen
die damit angebundenen Gefahren;
3. Erlauben Sie Kindern nicht mit dem Gerät zu spielen;
beaufsichtigen Sie die Kinder während der Nutzung oder
Wartung des Gerätes;
4. Benutzen Sie ausschließlich das von dem Hersteller
empfohlene Zubehör, wie es in diesem Handbuch beschrieben
ist; Der Missbrauch oder die Nutzung jegliches Zubehörs oder
Anhangs, die nicht empfohlen wurden, kann das Risiko einer
Körperverletzung darstellen;
