HACH LANGE EVITA OXY Series Quick manual

DOC023.98.90401
EVITA®OXY
07/2012, Edition 3A
Grundlæggende brugervejledning da
Basis Bedienungsanleitung de
Basic User Manual en
Manual básico del usuario es
Manuel d'utilisation de base fr
Manuale utente di base it
Basisgebruikershandleiding nl
Podstawowa instrukcja obsługi pl
Grundläggande bruksanvisning sv

Dansk ............................................................................................................................................................... 3
Deutsch ......................................................................................................................................................... 43
English ........................................................................................................................................................... 83
Español ...................................................................................................................................................... 123
Français ...................................................................................................................................................... 165
Italiano ........................................................................................................................................................ 207
Nederlands .................................................................................................................................................. 249
Polski .......................................................................................................................................................... 291
Svenska ....................................................................................................................................................... 333
Contact ........................................................................................................................................................ 373

Dansk 3
Dansk
Tekniske data
Der forbeholdes ret til ændringer.
Sender
Målemetode Clark's princip
Senderkabel Partrådet, afskærmet kabel 2 x 0,75 mm² (18 AWG), længde: 10 m
Strømspænding
Minimum 12 V jævnstrøm - maksimum 30 V jævnstrøm
HART®: Pulsation (47 Hz – 125 Hz) 0,2 V (mellem toppe)
Maksimalt støjniveau (500 Hz – 10 Hz): 1,2 mV rms
Strømforbrug Maksimum 720 mVA
Strømudgang 3,80 – 24 mA
Tidskonstant 10 – 300 s (standard 40 s)
Digital kommunikation HART®-kommunikation overlejret i strømudgang
Alarmsignal Ved strømudgangen (se afsnittet "Fejlfinding")
Måleområde
(kan konfigureres)
Sender:
OXY 3150:
OXY 4100/4150:
Minimummåleinterval:
3 – 50 ppm eller mg/L; 30 – 500 %
0 – 50 ppm eller mg/L; 0 – 500 %
1 ppm eller mg/L; 10 %
Sensor (anbefalede værdier for at sikre lang levetid):
OXY 1100, 25 μm:
OXY 1100, 50 μm:
OXY 1100, 125 μm:
0,002 – 2 ppm
0,1 – 10 ppm
2 – 50 ppm
Temperaturområde
Sender:
Drift:
Opbevaring/transport:
-40°C–+50°C
-40°C–+70°C
Sensor:
Drift:
Opbevaring/transport:
-0 °C – +50 °C
-0 °C – +70 °C
Målt medium: 0 °C – +40 °C

Dansk 4
Systemets nøjagtighed Digital udgang:
Analog udgang:
Digital/analog udgang:
±0,1 % af fuld værdi ved kalibreringstemperatur
±0,2 % af fuld værdi ved kalibreringstemperatur
±0,5 % af fuld værdi ved 0 - 40 °C
Reaktionstid OXY 1100 25 μm:
50 μm:
125 μm:
τ= 7 s
τ= 22 s
τ= 110 s
Overvågning af
membranen ved
lækagesteder
Målinger mellem anode og en elektrode, der har kontakt med det medium, der skal måles
Beskyttelsestype OXY 4100:
OXY 3150/4150:
IEC 529: IP 68 (1 m)
IEC 529: IP 68 (10 m)
Dimensioner og vægt OXY 4100:
OXY 3150/4150:
d = 240 mm; 2,7 kg
d = 50 mm; l = 180 mm; 1 kg
Materialer PBT/PC
EMC EMC for emission/immunitet: EN 61326
TYPE USC5000 USC7000
Måleområde
Iltmætning:
Temperatur:
0 til 10 – 500 %
0 til 0,1 – 50 mg/L eller ppm
0 – 70 °C
Iltmætning:
Temperatur:
0 til 10 – 500 %
0 til 0,1 – 50 mg/L eller ppm
0 – 70 °C
Usikkerhed for måling
Ilt:
Temperatur:
± 0,5 %
0,1 °C
Ilt:
Temperatur:
± 0,5 %
0,1 °C
Strømudgange*
1 x 4 – 20 mA (skalerbar),
24 V aktivt, galvanisk isoleret
Maksimal belastning: 800 Ohm
4 x 4 – 20 mA (skalerbar),
24 V aktivt, galvanisk isoleret
Maksimal belastning: 800 Ohm
Relæudgange* Ingen 5 relæudgange SPST
(maks. 48 V vekselstrøm eller 30 Vrms 4 A)
Digital indgang* 1 digital indgang 12 – 30 V jævnstrøm
Display Alfanumerisk LCD-display med
baggrundsbelysning
Alfanumerisk LCD-display med
baggrundsbelysning

Dansk 5
Beskyttelsestype IP 67 ifølge IEC 529; NEMA 4X IP 67 ifølge IEC 529; NEMA 4X
Omgivelsestemperatur Opbevaring:
Drift:
-40° C til + 70° C
-40° C til + 50° C
Opbevaring:
Drift:
-40° C til + 70° C
-40° C til + 50° C
Omgivelser
Indendørs brug, højde op til 2000 m
Forureningsgrad II,
Relativ fugtighed 80 % op til 31 °C
Lineært fald til 50 % ved 40 °C
Indendørs brug, højde op til 2000 m
Forureningsgrad II,
Relativ fugtighed 80 % op til 31 °C
Lineært fald til 50 % ved 40 °C
Strømforsyning
100 – 240 V vekselstrøm +10 %/ – 15 %,
50/60 Hz. 5 – 20 VA
Sikring: T500 mA/250 V
(kan ikke udskiftes af brugeren)
100 – 240 V vekselstrøm +10 %/ – 15 %,
50/60 Hz. 5 – 20 VA
Sikring: T500 mA/250 V
(kan ikke udskiftes af brugeren)
11 – 30 V vekselstrøm/jævnstrøm 5 - 12 W
Automatisk
kalibrering
Kompensation for temperaturen, lufttrykket,
fugtigheden og saltindholdet
Kompensation for temperaturen, lufttrykket,
fugtigheden og saltindholdet
Kabelpakdåse Jacob GmbH, katalognummer 50.013 PA (PG 13.5)
6 – 12 mm kabeldiameter
Jacob GmbH, katalognummer 50.013 PA (PG 13.5)
6 – 12 mm kabeldiameter
blind holdeskrue Jacob GmbH, katalognummer 1013 PA Jacob GmbH, katalognummer 1013 PA
Godkendelser Godkendelse ifølge CE
EMC for emission/immunitet: EN 61326
Godkendelse ifølge CE
EMC for emission/immunitet: EN 61326
*Isoleringen mellem strømtilslutningen og alle ind- og udgangsterminalerne på USC-signalomsætteren
er sikret via dobbelt eller forstærket isolering med en styrke på 2300 V vekselstrøm (kategori II).
Vigtigt:
Før du returnerer varer til Hach Lange, skal produkterne være rengjort grundigt.

Dansk 6
Generelle oplysninger
Sikkerhedsbemærkninger
Gennemlæs hele vejledningen, før du pakker enheden ud, konfigurerer
den og tager den i brug. Følg alle fare- og advarselsbemærkninger. Hvis
de ikke følges, kan det medføre alvorlig personskade for operatøren
eller beskadigelse af enheden.
For at sikre, at beskyttelsesforanstaltningerne i enheden ikke bliver
beskadigede, må denne enhed kun anvendes eller installeres, sådan
som det er beskrevet i denne vejledning.
Farebemærkninger i denne vejledning
Bemærk: Oplysninger, der supplerer hovedteksten.
Advarselsmærkater
Følg alle mærker og etiketter, der sidder på enheden. Manglende
overholdelse kan medføre personskade eller beskadigelse af enheden.
Introduktion
FARE
Angiver en potentiel eller forestående farlig situation, der kan medføre dødsfald
eller alvorlig personskade, hvis den ikke undgås.
ADVARSEL
Angiver en potentiel eller forestående farlig situation, der kan medføre dødsfald
eller alvorlig personskade, hvis den ikke undgås.
FORSIGTIG
Angiver en mulig farlig situation, der kan medføre mindre eller moderat
personskade.
BEMÆRK
Angiver en situation, der kan medføre beskadigelse af instrumentet, hvis ikke den
undgås. Oplysninger, der er særligt vigtige.
Dette symbol er en advarselstrekant. Følg alle sikkerheds-
bemærkninger, som følger dette symbol for at undgå mulig
personskade. Hvis dette symbol er placeret på enheden, henviser
det til oplysninger i betjenings- og/eller sikkerhedsanvisningerne i
brugervejledningen.
Dette symbol kan forefindes på et kabinet eller en
spærremekanisme i selve produktet og angiver, at der er risiko for
elektrisk stød og/eller dødsfald pga. samme.
Elektrisk udstyr, som er afmærket med dette symbol, må fra 12.
august 2005 ikke længere bortskaffes i usorteret husholdnings- eller
industriaffald. Ifølge de gældende bestemmelser (EU-direktiv 2002/
96/EC) skal forbrugere i EU herefter returnere gamle elektriske
enheder til producenten med henblik på bortskaffelse. Dette er gratis
for forbrugeren.
Bemærk: Anvisninger i korrekt bortskaffelse for alle
(afmærkede og ikke-afmærkede) elektriske produkter, som
er leveret eller produceret af Hach Lange, kan rekvireres hos
det lokale Hach Lange-salgskontor.
BEMÆRK
Læs denne dokumentation grundigt.
Brugeren er hermed informeret om, at ukorrekt brug af enhederne kan medføre
beskadigelse af enhederne.
Manglende overholdelse af disse anvisninger kan medføre ophævelse af
garantidækningen.

Dansk 7
EVITA®OXY-iltmåleren anvendes til måling af koncentrationen af opløst
ilt i vand og specifikt til kontrol og overvågning af ventilationsprocesser i
rensningsanlæg til spildevand, men også til andre formål, f.eks. til
fiskeopdræt.
EVITA®OXY består af en sensor af typen OXY 1100, en sender af typen
OXY 4100 og en USC-signalomsætter (USC - Universal Signal
Converter).
Der findes to typer sendere på markedet – en svømmerversion
(OXY 4100) og en sondeversion (OXY 4150/OXY 3150). Begge
versioner fungerer ud fra det samme princip.
USC-signalomsætteren fås i to versioner . Der er den grundlæggende
USC 5000-version med punkt-til-punkt-kommunikation. Der findes også
USC 7000-versionen med HART®multidrop-funktion, som forenkler
tilslutningen af op til 15 sendere til kun to kabler.
EVITA®OXY 1100-sensoren er omdrejningspunktet for iltmåleren.
Senderen konverterer de målte værdier, der er registreret af sensoren, til
et strømsignal og udfører samtidigt de nødvendige beregninger og
tilretninger. Signalomsætteren fungerer som visnings- og
programmeringsenhed og tilbyder samtidigt supplerende indstillinger for
udgangene.
Figur 1 Enhedsoversigt
FARE
Potentiel fare forbundet med kontakt til kemiske/biologiske stoffer.
Arbejde med kemiske prøver, standarder og reagenser er forbundet med fare.
Sæt dig ind i de nødvendige sikkerhedsprocedurer og korrekt håndtering af
kemikalier, inden arbejdet udføres, og læs og følg alle relevante sikkerheds-
datablade.
OXY 1100-sensor
OXY 4100-sender
OXY 4150/3150-sender
USC 5000 IP 67 (NEMA 4X)
USC 7000 IP 67 (NEMA 4X)

Dansk 8
Figur 2 EVITA-system
EVITA®OXY-systemet har mange fordele:
Sender med partrådet teknologi
•lettilgængelig og hurtig installation
•tillader op til 1000 m mellem senderen og en USC -signalomsætter,
et display eller en PLC
Problemfri vedligeholdelse
•problemfri, automatisk kalibreringsproces i atmosfærisk luft via
TILTCAL®-enheden: vip og hold ganske enkelt senderen i 5 minutter i
denne position
•svømmeren er selvrensende
•efter 2 – 3 år kan Clark-sensoren let udskiftes
Høj pålidelighed
•EVITA®OXY omfatter en selvdiagnosticeringsfunktion
•membranen kontrolleres hele tiden for lækager
•fejlregistreringen udføres via senderens analoge udgang
Fleksibel overførsel af målingsværdierne
•HART®-standardkommunikation giver flere muligheder:
•fjernjusteirng af måleområdet for måleenhederne
•visning af temperaturen og mængden af opløst
ilt, OXY 1100-sensorens restlevetid og koder for særlige hæn-
delser
•Isætning af valgfrit ekstra modul i USC 7000 uden brug af værktøj.

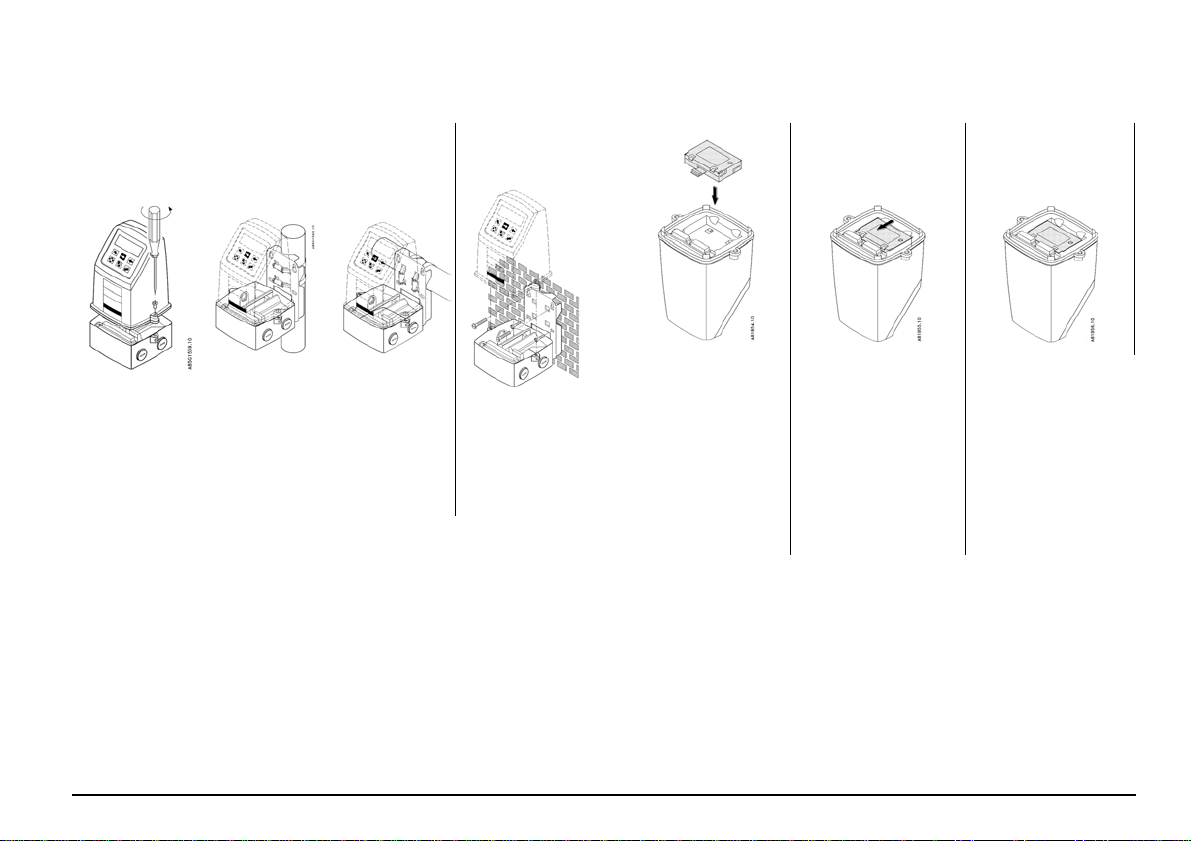

Mekanisk installation
Ved vægmontering: Der skal anvendes skruer/beslag, der passer til
væggens karakter og har tilstrækkelig bæreevne. Vedligeholdelses- og
reparationsopgaver må kun udføres af den autoriserede
kundeserviceafdeling. Der må kun anvendes originale reserve- og
tilbehørsdele, som anbefales af producenten. Ændringer af produktet
kan ophæve gyldigheden af eventuelle retskrav.
Sender
Installation på gelænderet
Holderne til OXY 4100- og 4150-sendere fastgøres direkte på
gelænderet ved hjælp af de medfølgende slangeklemmer.
Slangeklemmerne skal strammes efter nogle få dage for at sikre, at
holderen sidder helt fast.
Hvis der forekommer et kraftigt sidelæns træk, skal PVC-røret også
fastgøres med støttewirer. På denne måde kan modvirkes det sidelæns
træk i røret, og beskadigelse af holderen forebygges.
BEMÆRK
Installationen skal udføres af en specialist (kvalificeret personale) ifølge
alle gældende lokale sikkerhedsbestemmelser. Installationsstedet skal vælges, så
sikker installation og drift kan garanteres.

Dansk 9
Figur 3 Montering af sender Figur 4 Installation
vmin.= 0.05 m/s (2”/sec).
(max. 14’)
Installation på en
betonvæg Installation i et rør Installation af OXY
4150-senderen på
kabelklemmen
Holderen til OXY 4100-
og 4150-senderen
installeres med to AISI
316-skruer (maksimum
8 mm eller 5/16") direkte
på en betonvæg.
OXY 4150
-senderen kan installeres i
et rør som vist ovenfor.
Overførselskablet er
stærkt nok til at holde
den løst hængende
sender.
Kabelklemmen (A) fås
som tilbehør fra
Hach Lange,
(B) kan dog ikke skaffes
herfra.

Dansk 10
Samling af de enkelte dele
Figur 5 Samling af de enkelte dele
OXY 4100 og OXY 4150/3150
Figur 6 Montering og udskiftning af sensoren
Samling af svømmer
Saml de enkelte dele som vist
nedenfor.
Samling af sonde
Saml de enkelte dele som vist
nedenfor.
AOXY 4100; med 1 1/4" G-rørgevind AOXY 4150/3150; med 1 1/4"
G-rørgevind
Bleveres sammen med senderen Badapter- (085G3325) eller
universalskruetilslutning (081B0028)
C45° knæstykke af PVC eller ABS;
indvendig diameter: 50 mm eller 1 1/2" Cleveres sammen med senderen
Drørstykke af PVC eller ABS; 50 mm
eller 1 1/2"
D50° tilslutningsstykke af PVC eller
ABS; indvendig diameter: 50
mm eller
11/2"
E90° knæstykke af PVC eller ABS;
indvendig diameter: 50 mm eller 1 1/2"
Erørstykke af PVC eller ABS;
indvendig diameter: 50 mm eller 1 1/2"
QPVC- eller ABS-lim F90° knæstykke af PVC eller ABS;
indvendig diameter: 50 mm eller 1 1/2"
QPVC- eller ABS-lim
C, D, E og Q: Ikke inkluderet i leveringen
A
B
C
D
EQ
Q
Q
A
B
C
D
E
F
Q
Q
Q
OXY 4100
Montering og udskiftning af OXY
1100-sensoren
OXY 4150/3150
Montering og udskiftning af OXY
1100-sensoren
Før sensoren ind i svømmeren.
5: Drej skruehætten rundt, indtil du
hører et tydeligt klik.
Før sensoren ind i sonden.
5: Drej skruehætten rundt, indtil du
hører et tydeligt klik.

Dansk 11
USC 5000/7000
Figur 7 USC-installation
Valgfrit ekstra modul til USC 7000
Figur 8 Valgfrit ekstra modul til USC 7000
Installation på et gelænder Installation på en
betonvæg
Fastgør holderen ved hjælp af de to slangeklemmer
af rustfrit stål til et lodret eller vandret rør.
Fastgør holderen
ved hjælp af fire
skruer
(maksimalt
8 mm eller 5/16'')
direkte på en
betonvæg.
Pak det ekstra modul ud,
og før det ind i bunden af
signalomsætteren.
Skub det ekstra modul så
langt som muligt
fremad.
Sørg samtidigt for ikke at
berøre PC-kortet og
stikkene.
Det ekstra modul er nu
installeret og
signalomsætteren kan
føres ind i
terminalhuset.
Tilslutningen med
betjeningsmenuen og de
elektriske ind- og
udgange
udføres automatisk, så
snart der tændes for
strømmen.

Dansk 12
Elektrisk installation
Vigtigt: Følgende sikkerhedsbemærkninger gælder både for
USC 5000 og for USC 7000.
FARE
Med fast ledningsføring skal der inkluderes en afbryderenhed (lokal afbryder)
i strømtilførslen. Afbryderenheden skal opfylde de gældende standarder og
bestemmelser. Den skal installeres i nærheden af enheden, kunne nås uden
besvær af operatøren og afmærkes som afbryderenhed.
Hvis tilslutningen oprettes via et strømkabel, som permanent er tilsluttet
strømforsyningen, skal strømstikproppen kunne fungere som lokal afbryder.
ADVARSEL
Fare for elektrisk stød og brand. Anvend kun det medfølgende strømkabel.
Kun kvalificerede eksperter må udføre opgaver, der er beskrevet i dette afsnit i
vejledningen i overensstemmelse med gældende lokale sikkerhedsbestemmelser.
BEMÆRK
Anvend kun jordforbundne stik til tilslutning af denne enhed til strømforsyningen.
Hvis det ikke er tydeligt, at stikkene er jordforbundne, skal det kontrolleres af en
kvalificeret elektriker.
Ud over at forsyne enheden med strøm, fungerer strømstikket som hurtig
isolation af enheden fra strømnettet, når det er nødvendigt.
Dette anbefales ved langvarig inaktivitet og kan forhindre potentielle farer
i tilfælde af fejl.
Kontroller derfor, at de stik, som er tilsluttet enheden, til enhver tid er lette at
komme til for brugeren.
FARE
Producenter af produkter til udendørs brug har omfattende
beskyttelsesforanstaltninger mod indtrængning af fugt og støv. Hvis disse
produkter tilsluttes et strømstrik med et kabel med en stikprop i stedet for fast
installation, er risikoen for gennemtrængning af fugt og støv i proppen og stikket
betragteligt højere. Det er operatørens ansvar at beskytte proppet og stikket på en
sådan måde, at tilslutningen er tilsvarende beskyttet mod gennemtrængning af
fugt og støv og at den opfylder de lokale sikkerhedsbestemmelser.
Når enheden anvendes udendørs, må den kun tilsluttes via et egnet stik, der
mindst opfylder beskyttelsesklasse IP44 (beskyttet mod vandsprøjt fra alle
retninger).
Terminaler til HART®-kommunikationen (84/85) og til de
digitale indgange (77/78) på USC-signalomsætteren må ikke tilsluttes
en ekstern strømkilde med mere end 30 V direkte spænding.
Relæterminalerne (40 til 49) på USB-signalomsætteren må ikke
tilsluttes en ekstern strømkilde med mere end 48 V direkte
spænding, 30 V effektiv spænding eller 42 V spidsspænding.
Beskyttende lederterminal, krævet kabel på mindst AWG16 eller
1,5 mm2Cu.
Ledningsføringen på stedet for den installerede
USC-signalomsætter skal udføres i overensstemmelse med
betingelserne for NEC.

Dansk 13

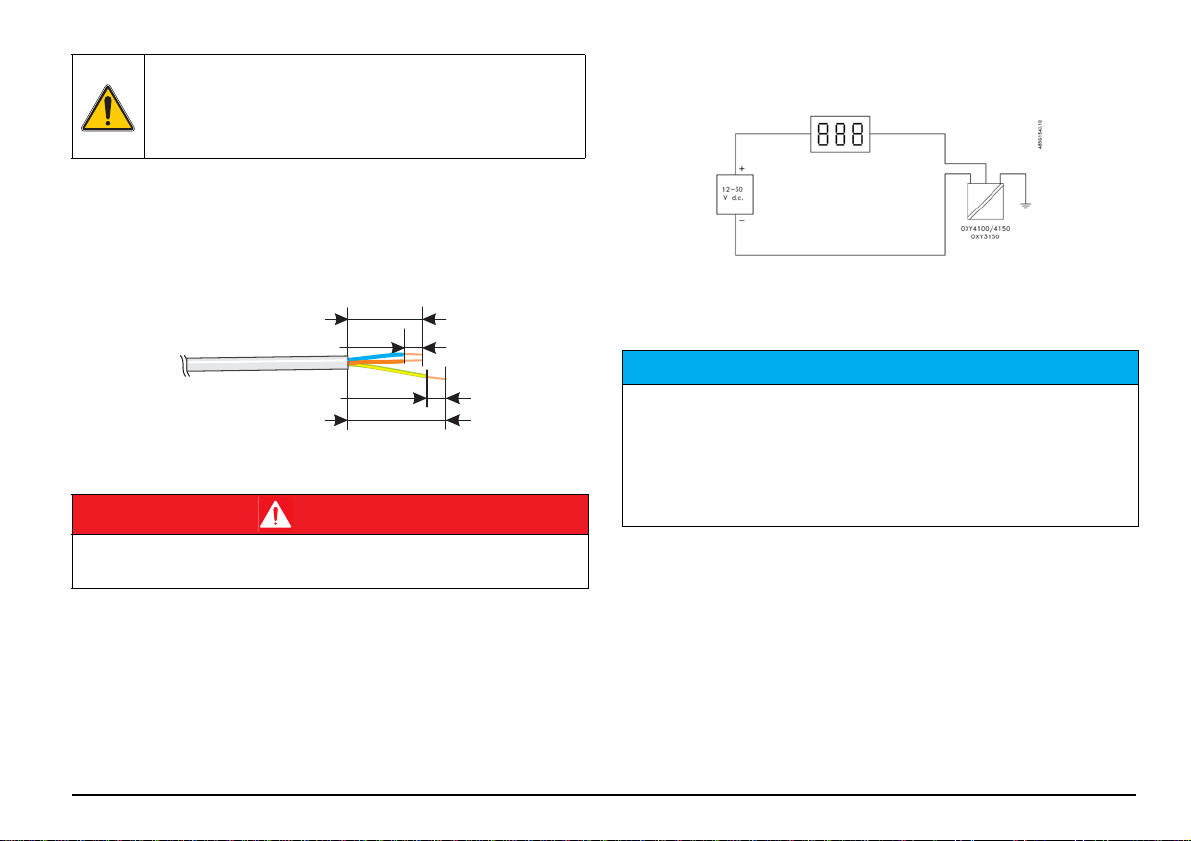

Blotlægning af kabel
Blotlæg kabler (20 mm) og jordledningen (30 mm). Fjern isoleringen af
litz-ledningerne (6 mm).
Figur 9 Blotlægning af kabel
Tilslutning af vekselstrømforsyningen på 100-240 V
OXY 4100/4150/3150-transmitter med enkelt position
Transmitteren tilsluttes med det partrådede, afskærmede kabel. På
denne måde sikres tilslutningen af HART®-kommunikationssystemet til
strømnettet og overførslen af et strømsignal på 4- 20 mA.
Figur 10 EVITA®OXY tilsluttet til et display
Forlængerkablet må ikke være længere end 1000 m. Anvend ligeledes
kun et partrådet, afskærmet kabel (mindst 2 x 0,2 mm²) (24 AWG) som
forlængerkabel.
Bemærk: Komponenter som f.eks. motorer, pumper og computere kan
forårsage store forskelle mellem den beskyttende jordforbindelse og det
medium, der skal måles. Det kan medføre skiftende værdier for
målingen. Hvis dette problem opstår, skal du installere en jordelektrode i
beholderen for at skabe en potentiel udligning mellem mediet og
jordforbindelsen. Hvis flowhastigheden i beholderen er høj, kan der
forekomme et lokalt hvilepotentiale. I så fald skal jordelektroden placeres
i nærheden af transmitteren.
Bemærk: Overholdelsen af IP-beskyttelsesklassen for kabinettet og
skruetilslutningerne kan derefter kun garanteres, hvis
blindskruetilslutningen er tilsvarende strammet til og kablet har en
tilsvarende tykkelse (diameter).
Ved tilslutning til strømnettet (overspænding klasse II) skal der
installeres en særskilt sikring eller en nødafbryder (maks. 15 A).
Dette udstyr skal opfylde de relevante krav ifølge
IEC 947-1 og 947-3.
Den skal placeres i nærheden af enhederne, være lettilgængelig for
brugeren og afmærket som en afbryderenhed.
FARE
Livsfare på grund af elektrisk stød Hvis der ingen korrekt beskyttende
jordforbindelse med lav impedans er tilsluttet, kan det medføre både farlige
elektriske stød og elektromagnetisk interferens.
6 mm
20 mm
30 mm
6 mm
BEMÆRK
Til EVITA®OXY-transmitterens strømforsyningen skal der anvendes en særskilt
strømforsyningskilde. Hvis OXY-transmitteren tilsluttes direkte til en eksisterende
strømforsyning med jævnstrøm på 12 - 30 V, skal den opfylde følgende
betingelser:
- strømforsyningen skal opfylde kravene til en NEC-strømkilde (NEC - National
Electrical Code) i klasse 2 (begrænset strøm)
- og forstærket/dobbelt isolering mellem strømkablerne og
strømforsyningen til OXY -transmitteren

Dansk 14
Figur 11 EVITA®OXY, leveret af PLC/proceskontrolsystem
Figur 12 EVITA®OXY med tilslutning til PLC/proceskontrolsystem
og ekstern strømforsyning
USC 5000 og OXY 4100/4150 med
punkt-til-punkt-kommunikation
Figur 13 USC 5000-version
Transmitteren tilsluttes med det partrådede, afskærmede kabel.
På denne måde sikres tilslutningen af HART®-kommunikationssystemet
til strømforsyningen og overførslen af et strømsignal på 4 - 20 mA.
1Adskillelsesfolien må ikke fjernes fra den oprindelige placering. Bøjning af
adskillelsesfolien er ikke et problem (f.eks. ved ledningsføring af
instrumentet).
N
1+
81: PE
84: HART -
85: HART +
USC
L N PE
Power
Supply
24 V
L N PE
85: HART +
84: HART -
81: Screen
LN
1+
2-
81
82
83
84
85
32
31
91
92
93
94
95
96
97
40
41
42
43
44
45
+
-
33
34
46
47
48
49
38
37
36
35
77 78
+
-
+
-
24V
24V
PE
-
+
L N PE
081R9800.02
*
2(24 AWG).
USC 5000 Punkt-zu-Punkt-Installation
Abschirmung
I AUS 1
Digitaler Eingang
* Anzeige
1

Dansk 15
Forlængerkablet må ikke være længere end 1000 m. Anvend ligeledes
kun et partrådet, afskærmet kabel (mindst 2 x 0,2 mm²) (24 AWG) som
forlængerkabel.
Signalomsætterens strømforsyning skal tilsluttes terminalerne L, N eller
PE (ved 100 - 240 V vekselstrøm).
Figur 14 Digital indgang
Den digitale indgang kan kun bruges til styring af EVITA®INSITU -
transmitteren. Denne funktion kan deaktiveres via USC.
Bemærk: Den digitale indgang er tilgængelig for USC 5000 og
USC 7000.
USC 7000 og OXY 4100/4150 med multidrop
Figur 15 USC 7000 og OXY 4100/4150 med multidrop
USC 7000-modellen kan kommunikere ved hjælp af HART®-multidrops
protokol med op til 15 EVITA®OXY -transmittere. Der kræves kun to
kabler til dette formål.
De enkelte transmittere skal tilsluttes parallelt uden for USC-
forgreningsdåsen. Med denne indretning i USC 7000 skal der kun
tilsluttes to kabler og en afskærmning.
Bemærk: Komponenter som f.eks. motorer, pumper og computere kan
forårsage store forskelle mellem den beskyttende jordforbindelse og det
medium, der skal måles. Det kan medføre skiftende værdier for
målingen. Hvis dette problem opstår, skal du installere en jordelektrode i
Input
USC
Digital input
USC
Function
On
DIG IN
On
Off
081R9433.02.01
1Adskillelsesfolien må ikke fjernes fra den oprindelige placering. Bøjning af
adskillelsesfolien er ikke et problem (f.eks. ved ledningsføring af
instrumentet).
Digitaleingang
Relais 1
Relais 2
Relais 3
Relais 4
Relais 5
I AUS 1
I AUS 2
I AUS 3
I AUS 4
Abschirmung
Schwartz
Rot
N
1+
1

Dansk 16
beholderen for at skabe en potentiel udligning mellem mediet og
jordforbindelsen. Hvis flowhastigheden i beholderen er høj, kan der
forekomme et lokalt hvilepotentiale. I så fald skal jordelektroden placeres
i nærheden af transmitteren.
Start
Transmitter OXY 4100/4150/3150 uden USC 5000/7000-
signalomsætter
Figur 16 Transmitter uden signalomsætter
1. Strømforsyningen tilsluttes, og OXY 1100-sensoren peger op i den
frie luft i to minutter. Det giver en nulpunktsjustering af sensorens
brugstidstæller. Dataene for brugstidstælleren kan aflæses på
signalomsætteren (USC) eller via HART®-kommunikation.
2. Placer transmitteren, så sensoren OXY 1100 peger nedad, uden for
mediet. Lad den stå i 1 time i denne position, så sensoren kan
stabilisere sig.
3. Kalibrer sensoren ifølge anvisningerne (afsnit Kalibrering).
System med USC 5000/7000
Figur 17 System med USC 5000/7000
1. Placer transmitteren, så sensoren OXY 1100 peger nedad, uden for
mediet (se Kalibrering, side 26).
2. Tænd signalomsætteren USC 5000/7000.
3. Lad transmitteren stå i mindst 1 time i denne position, så sensoren
kan stabilisere sig, før den kalibreres.
4. Kontroller standardindstillingerne, og foretag ændringer, hvis det er
nødvendigt.
5. Nulstil driftstidstælleren.
6. Kalibrer sensoren ifølge anvisningerne (afsnit Kalibrering).
7. Når kalibreringen er fuldført, skal du placere transmitteren i det
medium, der skal måles.

Dansk 17
Programmering af USC 5000/7000
Konfigurationen af transmitteren EVITA®OXY udføres via tastaturet.
Hermed gives der også adgang til flere forskellige funktioner:
Figur 18 Displayets tastatur og layout
Vigtigt:
Efter opsætningen af USC'en vises menuen "Language" (Sprog) på
Engelsk. Tryk og hold tasten CHANGE (Rediger) nede, indtil det
ønskede sprog vises på displayet. Bekræft derefter dit valg med tasten
LOCK/UNLOCK (ENTER) (Lås/Lås op (Åbn)).
USC'en vises derefter i operatørmenuen sammen med den målte
koncentration.
Standardindstillingen for sprog angives på følgende måde:
•Sluk enheden, så den er uden strømtilførsel.
•Tryk på tasten BACKWARDS (Tilbage), og tænd dermed enheden
igen.
•Slip tasten BACKWARDS (Tilbage) igen efter 10 sekunder.
Sproget er nu stillet tilbage til Engelsk.
Tasten TOP UP (ESC) (Top op (Esc))
Når du holder denne tast nede i to
sekunder, skifter du fra operatørmenuen
til opsætningsmenuen. Når du trykker
kortvarigt på denne tast, går du tilbage til
menuen på niveauet over.
Tasten FORWARDS (Fremad)
Med denne tast kan du rulle fremad
gennem de enkelte undermenuer i
opsætningsmenuen.
Tasten BACKWARDS (Tilbage)
Med denne tast kan du rulle baglæns
gennem de enkelte menuer.
Tasten CHANGE (Rediger)
Med denne tast kan du ændre
indstillingerne eller de numeriske værdier i
opsætningsmenuen. I operatørmenuen kan
den bruges til at rulle gennem de enkelte
undermenuer.
Tasten SELECT (Vælg)
Ved hjælp af denne tast kan du vælge de
cifre, du vil ændre.
Tasten LOCK/UNLOCK (ENTER) (Lås/Lås
op (Åbn))
Med denne tast kan du ændre
indstillingerne og få adgang til de forskellige
undermenuer.
Forskellige
displaysymboler
Klar til udskiftning
Gemt værdi
Adgang til undermenu
Bekræft

Dansk 18
Standardindstillinger
EVITA® OXY-systemet leveres med følgende standardindstillinger.
Menustruktur
Menuen for signalomsætteren er opdelt i to. Operatørmenuen og
opsætningsmenuen.
Operatørmenu
Operatørmenuen er designet med henblik på daglig brug. Når sproget er
valgt, begynder signalomsætteren hver gang i operatørmenuen og viser
den faktisk koncentration af opløst ilt.
USC 5000-modellen er designet til punkt-til-punkt-installation, mens
USC 7000-modellen er beregnet til multidrop-systemer. I Figur 19,
side 19 er de gråt markerede menuer kun synlige via multidrop-
systemet. Der er også mulighed for at skjule nogle menuer i
operatørmenuen (se Figur 29, side 28).
USC 5000/7000
Parameter Standard-
indstilling
Indstillinger
Strømudgang 1
(Systempakke 2)
0 – 20 mg/L Interval:
Måleomr
åde:
minimum 0 mg/L eller ppm;
0%
maksimum 50 mg/L eller
ppm; 500 %
minimum 1 mg/L eller ppm;
10 %
Strømudgang 2 0 – 40 °C Interval:
Måleomr
åde:
minimum -10 °C
maksimum 70 °C
minimum 1 °C
Strømudgange
USC 5000/7000
OFF (Sluk) OFF
ON (Sluk - Tænd)
Relæ 1, 2, 3, 4 og 5
(USC 7000)
OFF (Sluk) Fejl, advarsel, grænse, timer, OFF (Sluk)
TILTCAL® Aktiveret Aktiveret; Deaktiveret
Adgangskode 1000 1000 - 9999
OXY 4100/4150
Parameter Standard-
indstilling
Indstillinger
Iltmålingsenhed mg/L mg/L; ppm; %
Temperaturmålingsen
hed
°C °C; °F
Strømudgang, hvis
ingen måling
Lav Høj; Lav; Hold
(sidste målte værdi)
Strømudgang, hvis fejl Lav Høj; Lav; Normal
Tidskonstant 40 sekunder 10 - 300 sekunder

Dansk 19
Figur 19 Menustruktur
Oxygen
Transmitter 0
12.31 mg/l
Temperature
Transmitter 0
Rem. Lifetime
Transmitter 0
Calibration
Transmitter 0
50.%
No. of alarms
Transmitter 0
Oxygen
Transmitter 1
7.09 mg/l
Temperature
Transmitter 1
Rem. Lifetime
Transmitter 1
Calibration
Transmitter 1
85.%
No. of alarms
Transmitter 1
Oxygen
Transmitter 2
2.51 mg/l
Temperature
Transmitter 2
Rem. Lifetime
Transmitter 2
Calibration
Transmitter 2
70.%
No. of alarms
Transmitter 2
Oxygen
Transmitter 15
6.22 mg/l
Temperature
Transmitter 15
Rem. Lifetime
Transmitter 15
Calibration
Transmitter 15
95.%
No. of alarms
Transmitter 15
0
Scan HART bus
081R9301.02.01
Error pending
Reset lifetime
Transmitter 0
Reset lifetime
Transmitter 1
Reset lifetimes
Transmitter 2
Reset lifetime
Transmitter 15
18.5°C
18.5°C
18.5°C
18.5°C
0
0
0
Last calibration
Transmitter 0
72. d
Last calibration
Transmitter 1
26. d
Last calibration
Transmitter 2
84. d
Last calibration
Transmitter 15
71. d

Dansk 20
Opsætningsmenu
Opsætningsmenuen er vist i et oversigtsdiagram (Figur 20, side 21).
Opsætningsmenuen består af to dele:
•USC-opsætningsmenu – til opsætning af USC-signalomsætteren
•Transmitteropsætningsmenu – til opsætning af transmitteren
Opsætningsmenuen anvendes ved opstart og vedligeholdelse, og her
kan indstillinger også ændres. Adgangen til opsætningsmenuen foregår
ved at trykke i to sekunder på tasten TOP OP (Top op).
Opsætningsmenuen har to tilstande:
Visningstilstand – anvendes kun til visning. Kun tidligere definerede
indstillinger vises. Du får adgang til denne tilstand ved at trykke på TOP
OP (Top op) i to sekunder. I stedet for at indtaste en adgangskode skal
du trykke på FORWARDS (Fremad).
Opsætningstilstand – i denne tilstand kan værdier vises og ændres.
Du kan åbne opsætningsmenuen ved at trykke i to sekunder på tasten
TOP OP (Top op). Du kan få vist opsætningsmenuen ved at trykke på
tasten i to sekunder og indtaste adgangskoden.
Adgangskode
Standardadgangskoden er 1000, og den kan ændres til enhver værdi
mellem 1000 og 9999.
Standardindstillingen for adgangskoden kan angives på følgende måde:
1. Sluk enheden.
2. Tryk på tasten TOP OP (Top op), og tænd dermed enheden igen.
3. Slip tasten TOP OP (Top op) igen efter 10 sekunder.
Adgangskoden er nu stillet tilbage til 1000.
