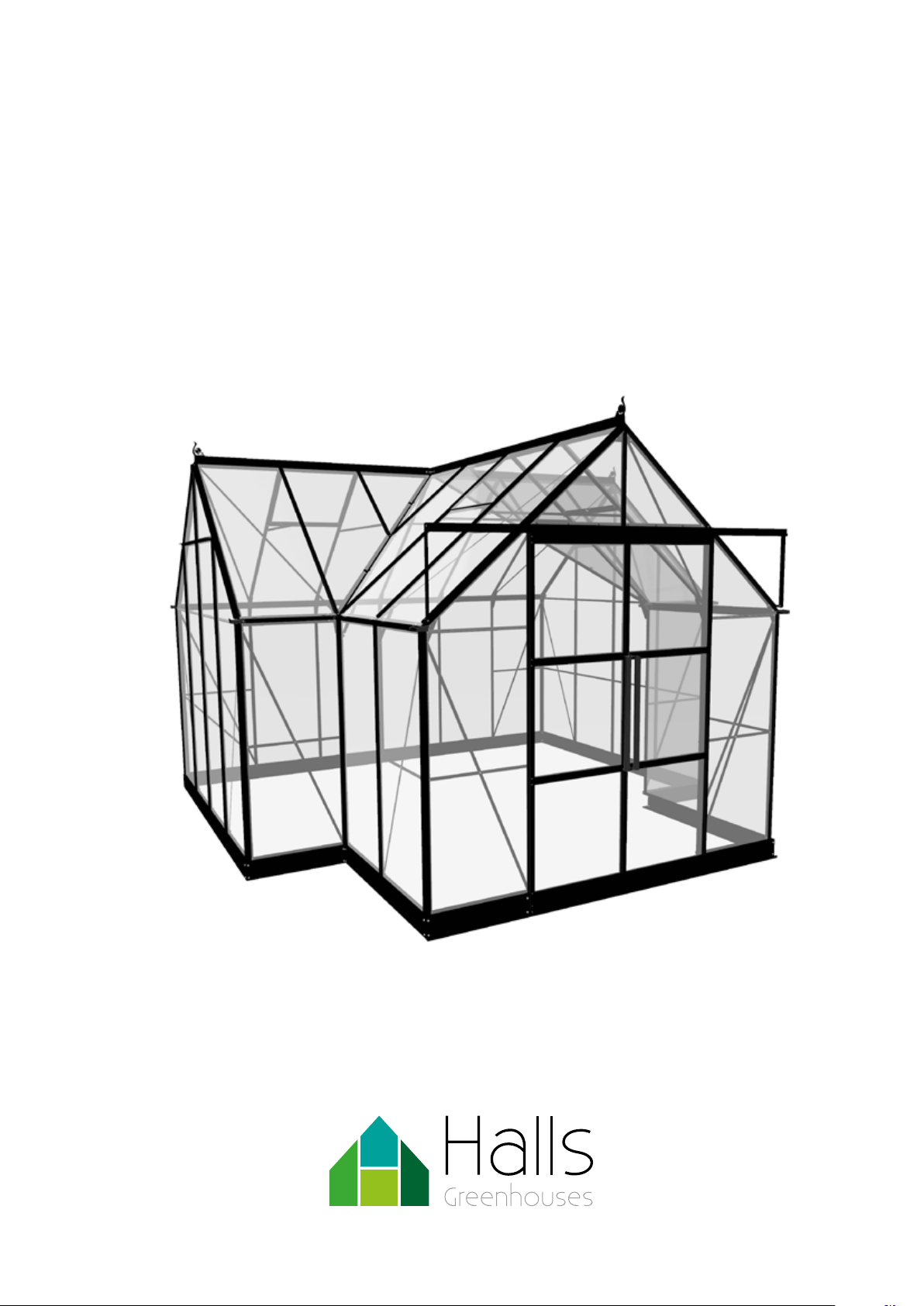

Halls Garden room User manual

Garden Room

12,9m²

28052019

Tillykke med Deres nye drivhus

KÆRE KUNDE!

Tillykke med dit nye drivhus. Montagen af dit nye

hus kræver, at du følger denne vejledning trin for

trin.

Montagevejledningen er udarbejdet som en

kombinaon af tekst og tegninger. Prolerne er

pakket i nummererede del-pakker svarende l

rækkefølgen i montagevejledningen. Montér én

del-pakke af gangen. Alle bolte, møtrikker og diverse

ngs er samlet i en kasse.

Hver del-pakke er speciceret på separate

komponentlister.

Alle detailtegninger er mærket med symbol:

Set indefra Set udefra

RÅD OM SIKKERHED

• Montage må kun foregå i tørt og slle vejr.

• Brug ald handsker ved glasmontage.

Drivhusglas har skarpe kanter, især hvis det går

i stykker.

• Medhjælpere og specielt børn skal gøres

opmærksomme på, at knust glas er et

faremoment. Saml straks knust glas op og

bortskaf det med omtanke.

• Placer evt. sge på et plant underlag.

• Det er nødvendigt at have en medhjælper.

SIDE 12: VÆRKTØJ

Til samling af drivhuset kræves det på side 12 viste

værktøj.

SIDE 14-15: FUNDAMENT

Fundamentet indgår ikke som en del af denne

leverance, men originalt fundament kan købes

særskilt. Det sikrer et stabilt fundament, der er

nemt at montere.

Hvis du selv laver fundament, skal de angivne mål

være ydermål.

Punkterne skal graves ned i frosri dybde

(800mm). Det samlede fundament med

nedstøbningsbeslagene sæes henover hullerne

så nedstøbningsbeslagene placeres i hullerne, der

bruges ca. 75-90 liter beton, l at fylde hullerne op

med.

Fundamentet skal være 100% vandret og i vinkel.

Sidstnævnte sikres ved at kontrollere, at de to

diagonalmål er ens (se side 14).

SIDE 16-33: MONTERINGSRÆKKEFØLGE

Læg komponenterne op som vist på tegningen og

saml dereer i den rækkefølge, billederne viser.

Undlad at stramme møtrikkerne helt, før hele

delkonstrukonen er samlet.

SIDE 26-29: DØRE OG VINDUER

Skruerne l døren smøres med olie for leere

montage. Glas l vinduerne monteres samdig med

prolerne. Glasset l dørene monteres eer døren

er samlet.

SIDE 30-33: MONTAGE AF GLAS

Viggt før montage!

Kontroller at gavle og sider er i lod og vinkel, samt at

dør(e) og vindue(r) fungerer perfekt.

Bedste monteringsrækkefølge for glas:

Vinduer – Tag – Døre – Gavle – Sider

SIDE 30-33: GLASMONTAGE

Påfør 411-82 på proler markeret med en splet

streg på tegningen. Monter et glas af gangen.

GR-lister monteres som vist på side 30-31.

Sæt overdel af liste ind under aluprol i hele pladens

længde, og klik hereer listen på plads oppefra.

Dit hus er nu færdigmonteret, men vær opmærksom

på følgende:

VEDLIGEHOLDELSE

• Smøre døre (hængsler og lås).

• Rengøre tagrende for blade o. lign.

• Justering af vinduer.

• Udskie ituslået glas.

• Rengøre huset med desincerende middel før

og eer vækstsæson.

VINTERSIKRING

I områder, hvor der kan forekomme sne, anbefaler vi

følgende vintersikring:

• Understøelse af tagryggen midt i huset.

• Større mængder sne på taget bør skrabes ned.

• Tag forholdsregler mod nedstyrtende

snemasser f.eks. fra træ eller hustag.

• Demonter cylindre l eventuelle automaske

vinduesåbnere (ekstraudstyr).

• Fastgør dør(e) og vindue(r) så vinden ikke kan

få fat og lave skade på huset.

VAND OG KONDENS

Vi gør opmærksom på, at dit drivhus ikke er at

sammenligne med f.eks. en udestue, og vi gør derfor

opmærksom på, at der i forbindelse med nedbør

kan være visse utætheder i huset, og at kondens

ligeledes vil fremtræde på indersiden af huset. Sørg

for god udluning for at undgå kondens.

FORSIKRING

Vær opmærksom på, at ikke alle forsikringsselskaber

automask dækker glashuse. Kontakt dit

forsikringsselskab for at sikre forsikringsdækning.

GARANTI

Der ydes 12 års garan, som dækker ombytning eller

reparaon af defekte dele. Garanen omfaer ikke

polycarbonat, glas, transport, montage, fragt m.v.

Der ydes 2 års garan på eventuel lakering. Bemærk

at der kan forekomme mærker i malingen, som

stammer fra ophængning af proler.

Garanen boralder, hvis drivhuset ikke er monteret

i overensstemmelse med denne vejledning.

REKLAMATIONER

Vi har strenge kvalitetskrav for at sikre dig et

fejlfrit produkt. Skulle der alligevel være fejl eller

mangler, så kontakt straks din forhandler. Husk at

specicere manglen ved at oplyse drivhusmodel og

komponentnummer.

Eventuelle ophængs mærker samt blanke ender på

lakerede proler, vil ikke være synlige eer endt

montage af huset.

Vi ønsker et stort llykke med det nye drivhus, som

vi håber vil bringe stor glæde i mange år fremover.

www.hallsgreenhouses.com

Please refer to website for the most up to date instruction

Dear Customer!

e assembly of your new house requires

a bit of technical knowledge. However, it is

important that the assembly instructions are

followed strict-ly. e assembly instruction

is a combination of text and illustrations. e

proles are packed in separate numbered packs

corresponding to the order in the assembly

instruction. Erect one pack at a time. All nuts

and bolts and ttings are found in bag No. 0

(specied on page 12). Each pack is specied in

separate lists of components.

All detailed illustrations are marked with

symbols:

Seen from inside Seen from outside.

Precautions.

• Assembly must only be carried out in dry

and calm weather.

• Always use working gloves while glazing.

Greenhouse glass has sharp edges,

especially if the glass breaks.

• Assistants and especially children must be

warned that broken glass is an element of

danger. Pick up broken glass at once and

remove it with care.

• We recommend to use protective glasses

while xing the spring wire clips.

• Place the ladder on a level support.

• It is essential to have an assistant.

References

e column marked indicates the

page(s) on which the component is used.

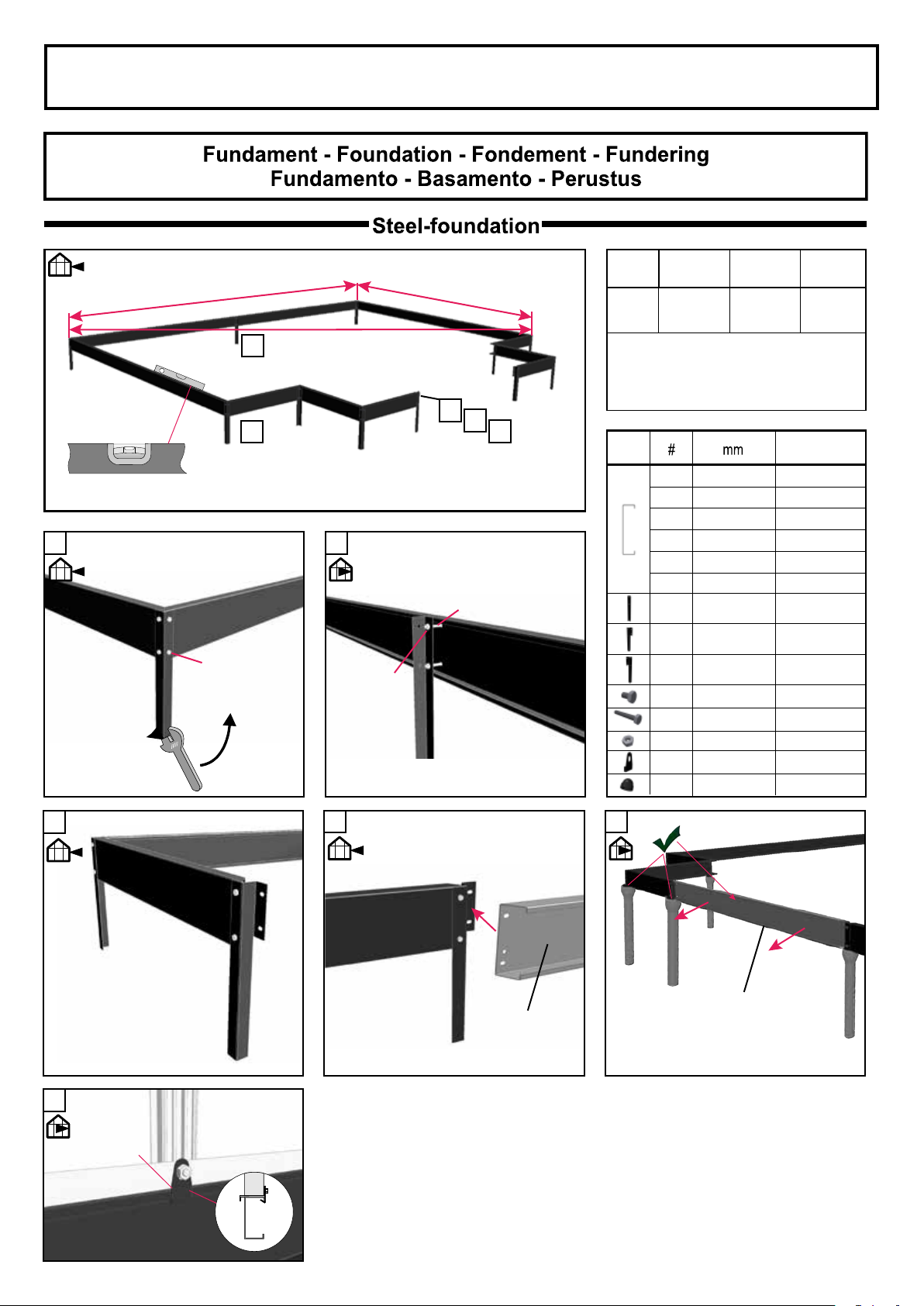

Page 13:

Foundation

e base is not included in this delivery.

However, an original base can be bought

separately. It ensures you a stable and easy to

build base.

If you make your own base the measurements

indicated must be external measurements.

If you buy an original base you furthermore

need about 75 litres of concrete and 6/8

plastic-/concrete pipes of about 800 mm which

are placed in a non-freezing depth for the

fastening of the corner and middle anchors.

e base must be 100% level and square; the

latter is ensured by checking that the two

diagonal measurements are equal.

Tools

e mounting of the greenhouse requires the

tools shown on page 12.

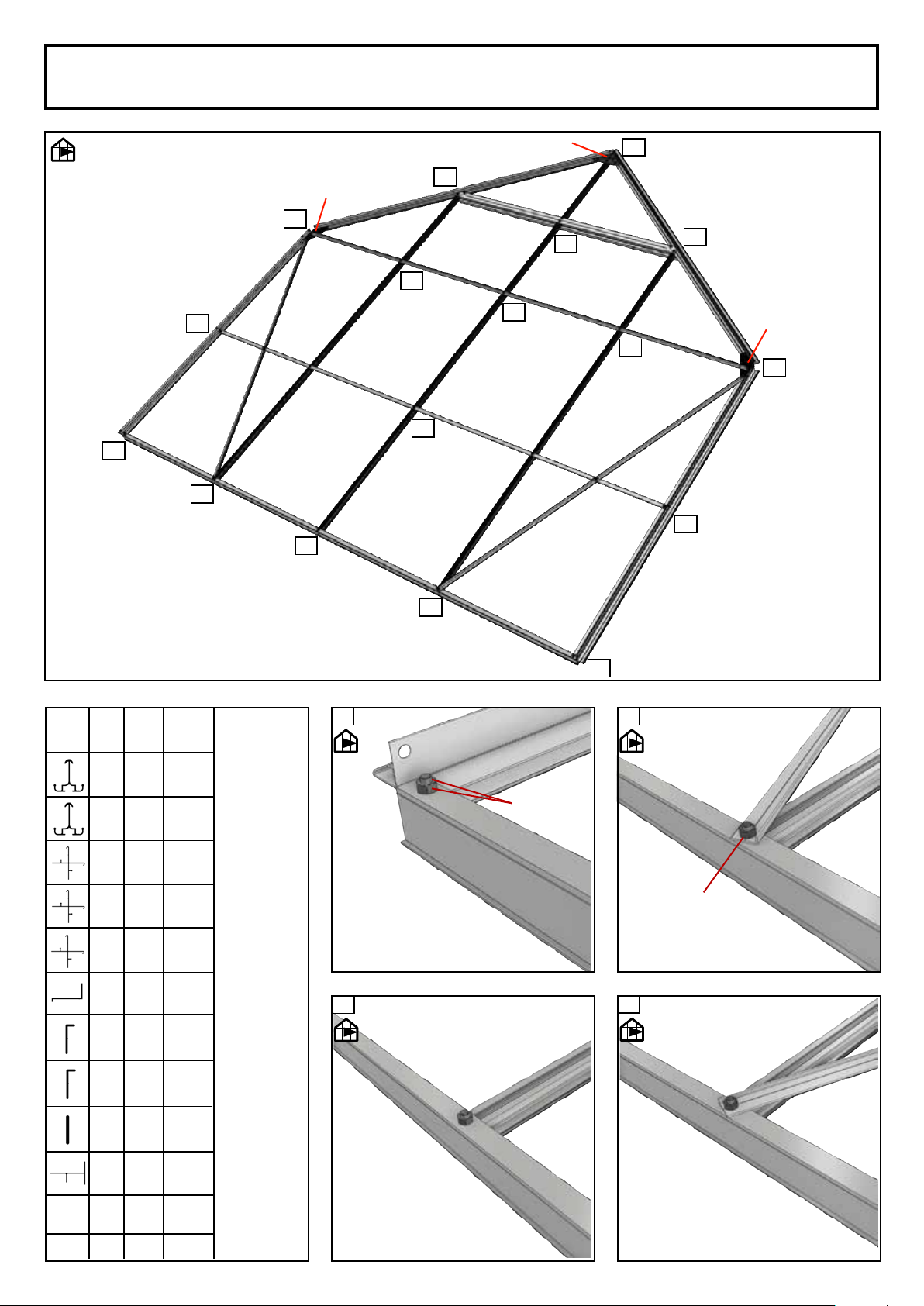

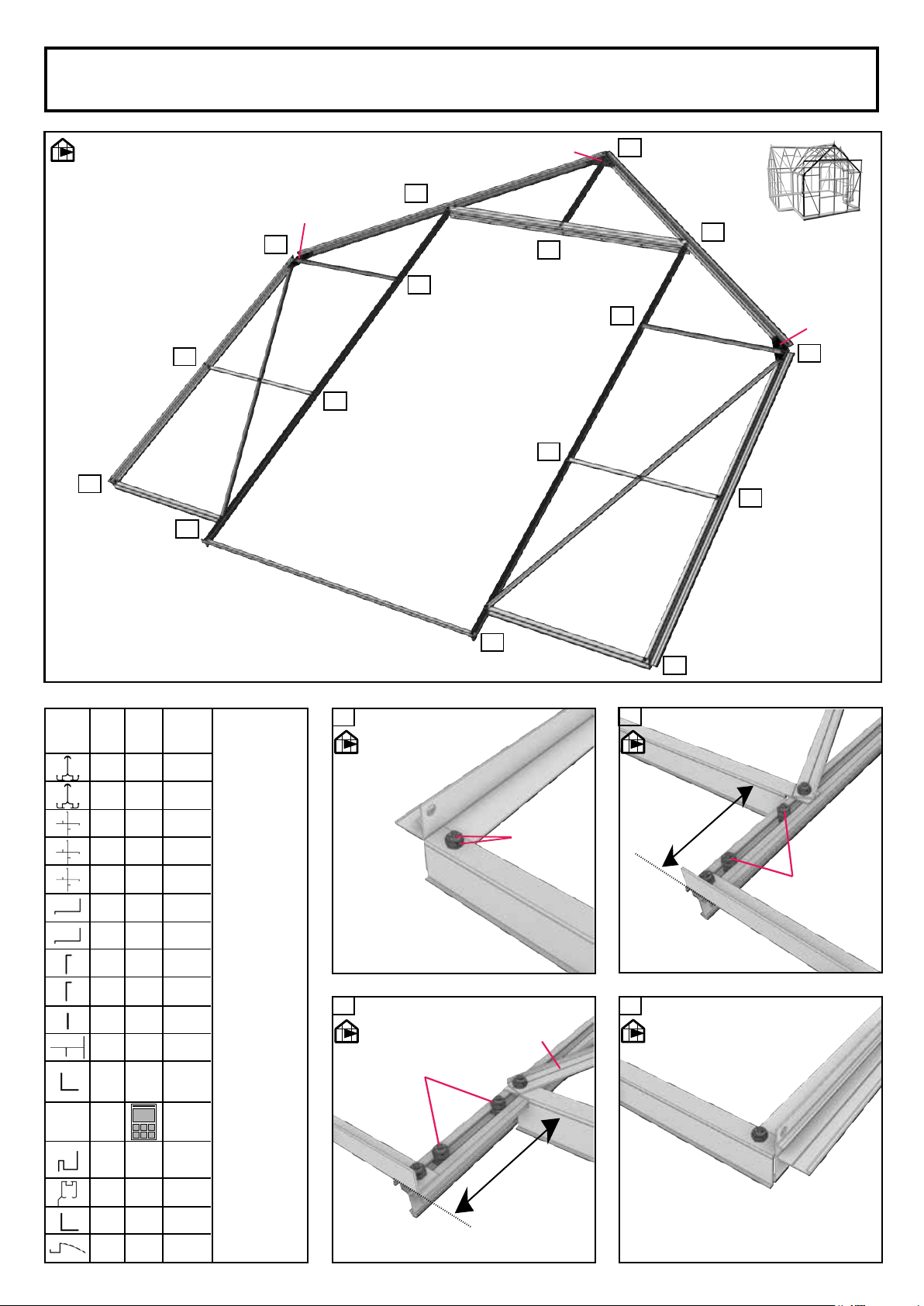

Page 14-27:

Place the components as shown on the

illustration and assemble in the order shown

in the pictures. Do not tighten the nuts

completely until the front gable construction

has been assembled.

Page 13:

(Fastening to the base).

When constructing your own base you have

to drill holes (7 mm) in the ground frame

between all the vertical frames, the greenhouse

is then fastened to the base with screws (A).

Using an original base the greenhouse is

fastened to each vertical bar as shown on

drawing B/C.

Page 24-27:

For an easier assembly we recommend that you

oil the screws for the doors.

Fitting of glass/polycarbonate

Important before glazing!

Make sure that gables and sides are level and

square, and that door(s) and window(s) are

functioning perfectly.

Best order of assembly:

1) Windows – 2) Roof – 3) Doors – 4) Gables

– 5) Sides

Page 30-33:

Glazing (illustration 1 to 8)

Degrease the sheets and frames with spirit.

Start glazing from below, one glass at a time.

Apply a 3 mm silicone line on the vertical

frames where indicated (dotted lines on

the illustration). (A 3 mm line of silicone is

sucient to obtain maximum attachment). If

you do use more than recommended, you can

buy extra tubes.

Spring wire clips and glassholders are to be

tted as shown.

X = Spring wire clips, > = Glassholders

In case of broken glass carefully pull it

outwards and loosen the silicone by means of a

sharp cra knife.

Clean the prole completely before inserting a

new pane of glass.

Page 34-37:

Mounting of polycarbonate

e illustrations at the bottom of page 34/36

show where to mount the polycarbonate plates

and lists. e type indication states the length

in mm. A possible adjustment is made by

means of a ne-tooth saw.

NB! To avoid the formation of algae the

polycarbonate sheets must not come into

contact with the ground. Rest them on a piece

of cardboard.

A-lists are mounted as shown on page 35/37.

Put the sheet into the bottom list, bend the

sheet slightly outwards and put it in the top list.

M-lists are mounted as shown on page 35/37.

Place the upper part of the list under the alu.

prole in the whole length of the sheet and

hereaer click on the list from above.

Sealing of the polycarbonate sheets

e sheets may be sealed against insects.

Close the top end o with alu-tape or silicone.

e bottom only with airstrip tape to let

condensation out (available at your local

dealer).

Now your greenhouse is completely assembled.

However, please notice the following:

Maintenance

• Grease doors (hinges and lock).

• Clean the gutter for leaves, etc.

• Adjustment of windows.

• Replacement of broken glass.

• Clean the house with disinfectant before

and aer the growing season.

Winter Protection

In areas with occurrence of snow we

recommend the following winter protection:

• Support the roof ridge at the centre of the

house.

• Remove greater snow loads from the roof.

• Take precautions against snow falling

down from for instance a tree or a roof.

• Dismount the cylinders for the automatic

window openers, if any (optional extras).

• Secure door(s) and window(s) preventing

wind damage to the house.

Insurance

Please note that not all insurance companies

cover glasshouses automatically. Please

contact your insurance company to ensure an

insurance coverage.

Guarantee

Juliana grants a guarantee of 12 years which

covers replacement of faulty parts. e

guarantee does not cover polycarbonate, glass,

transport, assembly, freight etc.

Juliana grants a guarantee of 2 years on painted

parts, if any. Note that marks in the painting

may occur due to suspension of the proles.

e guarantee is invalid if the greenhouse is

not assembled according to these instructions.

Complaints

All our greenhouses are built to high standards

of quality. However, should a complaint

occur please contact your dealer at once.

Remember to specify the defect by indicating

the greenhouse model and number of the

component and the quality control number.

May we congratulate you on your new greenhouse

GB USA

DEAR CUSTOMER

Congratulaons on purchasing your new

greenhouse. It is important that you follow these

assembly instrucons step-by-step.

The assembly instrucons are a combinaon of text

and illustraons. The proles are packed in separate,

numbered packs corresponding to their order of use

in the instrucons. Assemble one pack at a me. All

nuts, bolts and ngs are contained in one box.

Each pack is specied on separate lists of

components.

All detailed illustraons are marked with the

following symbols:

Seen from the inside Seen from the outside

SOME SAFETY PRECAUTIONS

• Only carry out assembly in dry and calm

weather

• Always wear work gloves when installing the

glazing. Greenhouse glass has sharp edges,

especially if it breaks

• Assistants and especially children must be

warned that broken glass presents a safety

hazard. Pick up all broken glass at once and

remove it with care

• Any ladders used must be placed on a level

surface.

• Make sure you have an assistant to help you.

PAGE 12: TOOLS

Assembling the greenhouse requires the tools

shown on page 12.



No base is included with this product. However, an

original base can be purchased separately. This base

is easy to construct and will guarantee you a stable

base for your greenhouse.

If you construct your own base, the specied

dimensions must be external dimensions.

Anchor holes must be deep enough to extend below

the frost line (800mm). Place the assembled base

with anchor legs over the holes so the anchor legs t

into the holes; it takes about 75-90 litres of concrete

to ll up the holes.

Make sure the base is completely level and square.

To square the base, make sure the two diagonal

measurements are idencal (see page 14).



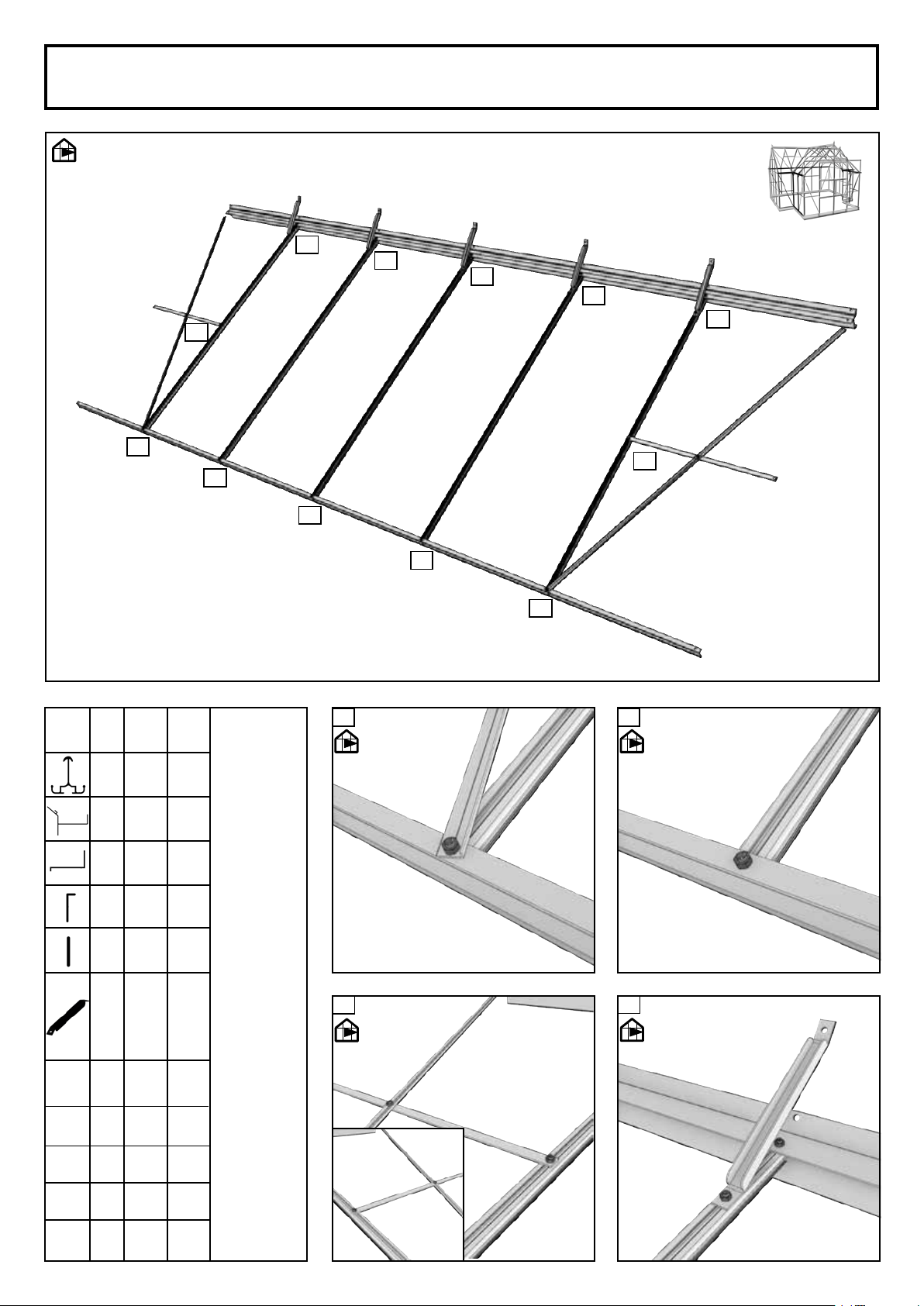

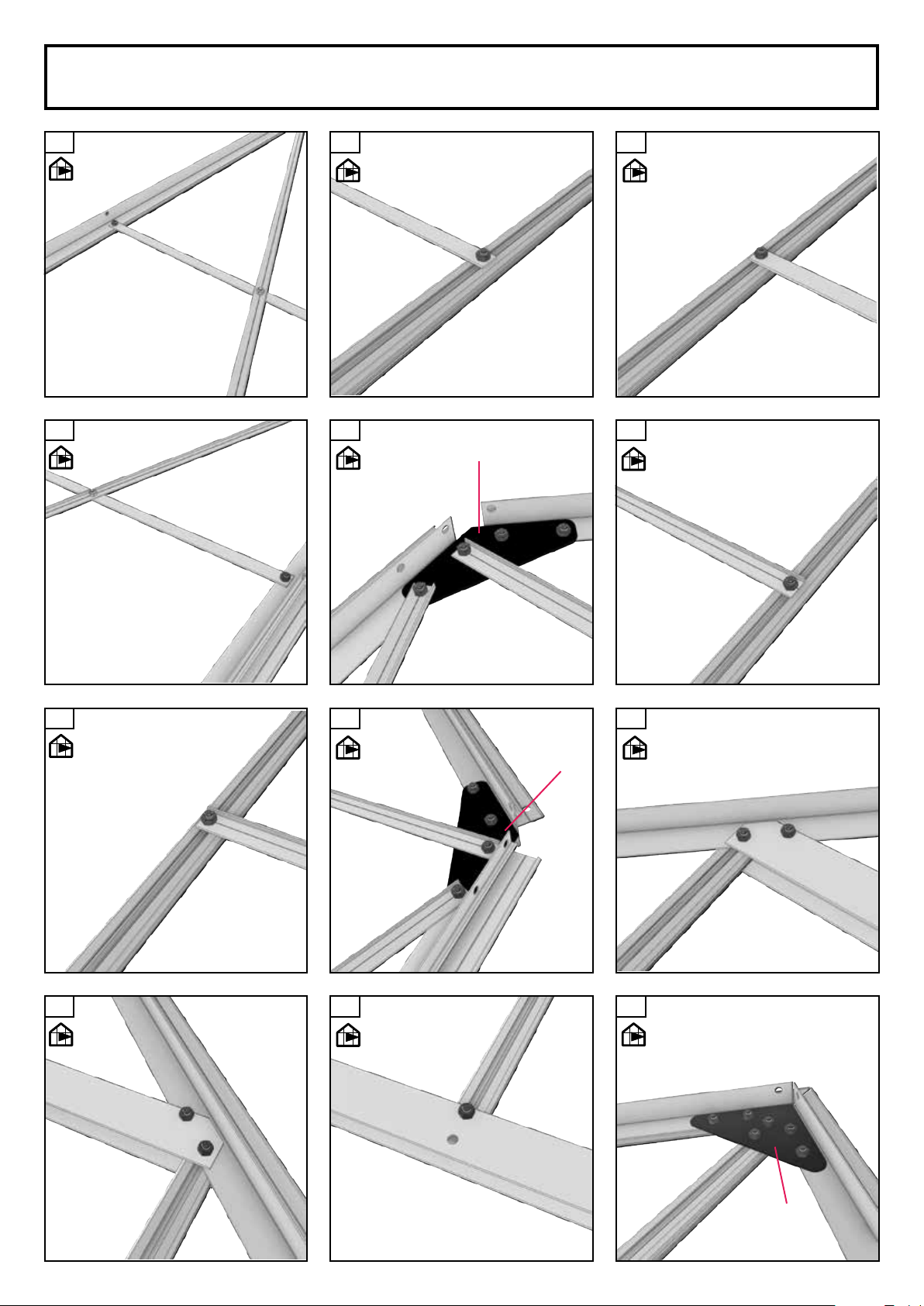

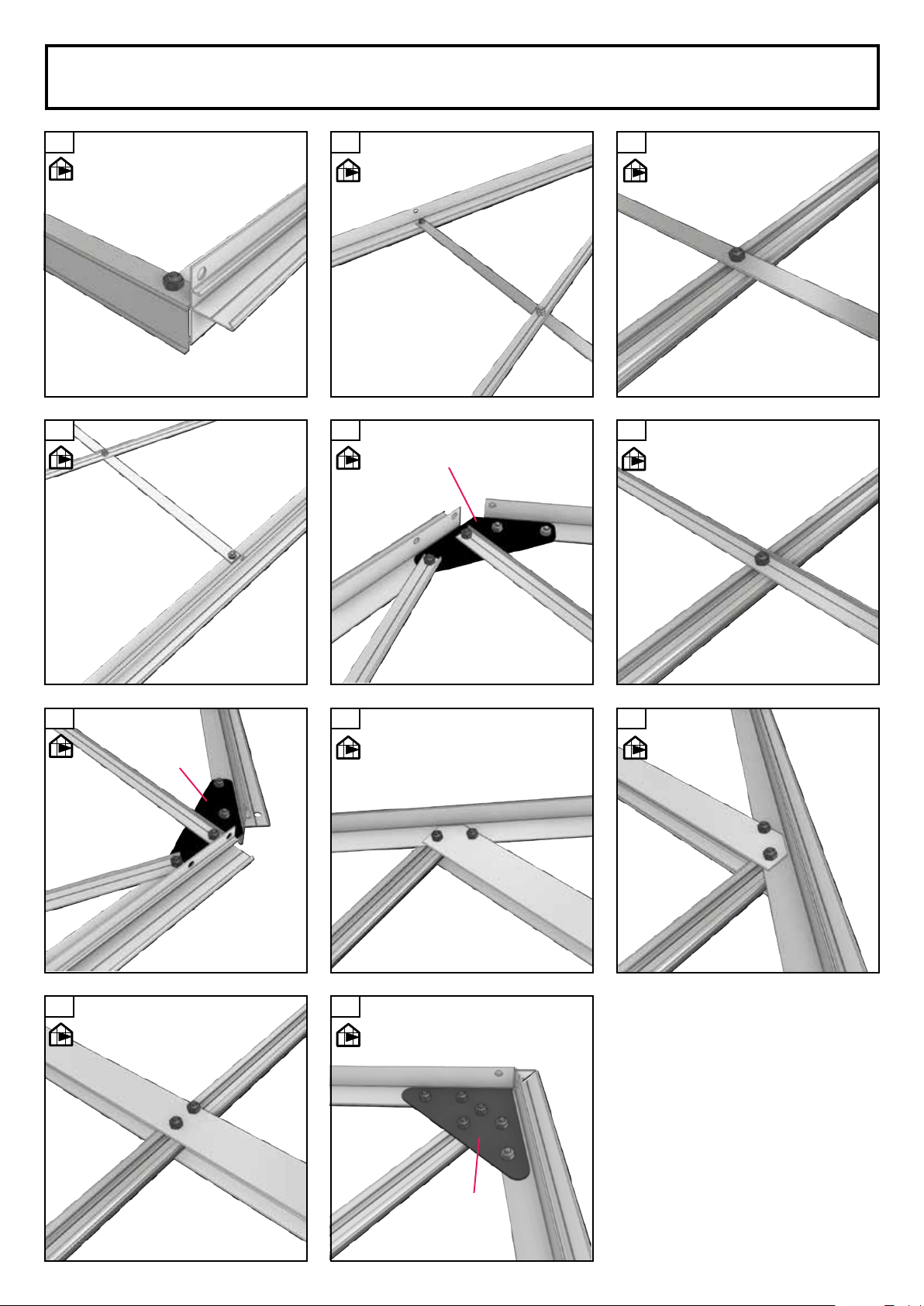

Posion the components as shown on the

illustraon and assemble in the order shown on the

pictures. Do not fully ghten the nuts unl the enre

subassembly has been assembled.



For easier assembly, we recommend that you oil the

screws for the door. Window glass must be ed

at the same me as the proles. Glass for the door

must be ed aer assembly of the door.



Important before assembly!

Make sure that the gables and sides are level and

square and that door(s) and window(s) open and

shut perfectly.

The best order of assembly for the glazing is as

follows:

Windows – Roof – Doors – Gables – Sides



Apply 411-82 to proles marked with a doed line

on the illustraon. Fit one piece of glass at a me.

GR strips are ed as shown on pages 30-31.

Place the upper part of the strip under the

aluminium prole along the full length of the sheet

and then click the strip into posion from above.

Your greenhouse is now fully assembled. However,

please note the following:

MAINTENANCE

• Grease the doors (hinges and locks).

• Keep the guers free from leaves, etc.

• Adjust the windows as necessary.

• Replace any broken glass.

• Clean the greenhouse with disinfectant before

and aer the growing season.



If you ancipate snow during the winter, we

recommend the following winter precauons:

• Support the apex of the roof in the middle.

• Remove any deep snow from the roof.

• Take precauons to prevent snow falling from

a tree or roof, for example.

• Remove the cylinders for the automac

window openers, if ed (oponal extras).

• Secure the door(s) and window(s) to prevent

wind damage to the greenhouse.



Please note that your greenhouse is not like a

conservatory, for example, and that you should

therefore be aware that the greenhouse may leak

during or aer precipitaon and that condensaon

will occur on the inside of the greenhouse. Good

venlaon will help prevent condensaon.

INSURANCE

Please note that not all insurance companies cover

greenhouses automacally. Please contact your

insurance company to ensure that your greenhouse

is covered.

GUARANTEE

Juliana greenhouses come with a 12-year guarantee,

covering the replacement or repair of faulty parts.

The guarantee does not cover polycarbonate, glass,

transport, assembly, freight, etc.

Juliana greenhouses come with a two-year

guarantee, covering painted parts, if any. Please

note that suspension of the proles may leave marks

in the paint.

The guarantee will become void if the greenhouse is

not assembled in accordance with these instrucons

COMPLAINTS

All our greenhouses are built to the highest quality

standards. However, should you nd any defects,

please contact your dealer immediately. When

describing the defect, please state the greenhouse

model and component number.

Suspension marks and unpainted ends on painted

proles, if any, will not be visible aer assembly of

the greenhouse.

Congratulaons on your new greenhouse! We hope

it will bring you many years of gardening pleasure.

www.hallsgreenhouses.com

Please refer to website for the most up to date instruction

Verehrter Kunde!

Die Montage Ihres neuen hauses erfordert keine

technischen Vorraussetzungen, es ist aber wichtig,

daß diese Montageanleitung genau befolgt wird. Die

Montageanleitung besteht hauptsächlich aus einer

Kombination von Text und Zeichnungen. Die Prole

sind in numme-rierten Packeten zusammengefaßt,

die die Reihenfolge der Montageanleitung

entsprechen. Montieren Sie jeweils den kompletten

Inhalt einer Packung auf einmal. Montagebolzen

sowie die diversen Beschläge für die Montage

benden sich in Packung Nr. 0 (Spezikation auf

Seite 12). Der Inhalt einer jeden Packung ist in den

jeweiligen Stücklisten exakt spezizert.

Alle Detailzeichnungen sind mit folgenden

Symbolen gekennzeichnet:

Innen zu montieren Außen zu montieren

Montagetips

• Die Montage sollte nur bei trockenem und

windstillem Wetter erfolgen.

• Während des Einsetzens der Glasscheiben

unbedingt Arbeitshandschuhe tragen.

Gewächshausglas hat scharfe Kanten,

besonders wenn es zerbricht.

• Helfer und besonders Kinder müssen auf das

Gefahrenmoment von gebrockenem Glas

aufmerksam gemacht werden. Das gebrockene

Glas muß sofort aufgesammelt und sorgfältig

entsorgt werden.

• Benutzen Sie eventuell eine Schutzsbrille bei

der Montage von Glasfedern.

• Wir empfehlen Ihnen die Leiter auf eine ebene

Unterlage anzubringen.

• Eine Hilfskra wird notwendig sein.

Hinweise

Die Spalte mit dem Zeichen zeigt an

welcher/n Seite(n) die Komponente verwendet wird/

werden.

Seite 13:

Fundament

Das Fundament gehört nicht zum Lieferumfang;

ein originales Fundament kann aber separat gekau

werden. Damit erreichen Sie ein stabiles Fundament,

das leicht zu montieren ist.

Falls Sie ein Fundament selbst erstellen, sollen die

angegebenen Maße Außenmaße sein.

Falls Sie ein originales Fundament kaufen, brauchen

Sie außerdem etwa 75 Liter Zement und 6-8 Plastik-/

Betonrohre von ca. 800 mm, die Sie in frostfreier

Tiefe verankern zur Befestigung der Ecken und

Mittelanker. Das Fundament muß 100% in Waage

und rechtwinklig sein. Letztere sichern Sie durch

eine Nachprüfung, daß die beiden Diagonalmaße

gleich sind.

Werkzeug

Für die Montage des Gewächshauses brauchen Sie

das auf Seite 12 gezeigte Werkzeug.

Seite 14-27:

Legen Sie die Komponenten wie auf die Zeichnung

beschrieben und montieren Sie in der auf den

Bildern gezeigten Reihenfolge.

Die Schraubenmuttern dürfen nicht ganz

festgezogen werden bevor die Teilkonstruktion

montiert worden ist.

Seite 13:

(Befestigung am Fundament)

Wenn Sie Ihr Fundament selbst erstellen, müssen Sie

Löcker (7 mm) in den Bodenrahmen zwischen alle

senkrechten Prole bohren, wonach das Haus auf

dem Fundament (A) festgeschraubt wird.

Haben Sie ein originales Fundament, müssen Sie das

Haus bei jedem senkrechten Stab befestigen, wie auf

B/C gezeigt.

Seite 24-27:

Die Schrauben für Tür sollten eingefettet werden um

die Montage zu erleichtern.

Montageanleitung Glas/Stegdoppel-platten.

Wichtig vor der Montage beachten!

Bevor Sie beginnen sollten Sie überprüfen ob die

Giebelwände im Lot stehen und Tür(en) und Fenster

perfekt funktionieren.

Die beste Montagereihenfolge:

1) Fenster – 2) Dach – 3) Türen – 4) Giebel – 5)

Seiten

Seite 30-33:

Glasmontage (Zeichnung 1 bis 8)

Entfetten Sie die Platten und Prole mit spiritus.

Von unten montieren, ein Glas nach dem andern.

Einen 3 mm Silikon-Strang auf die senkrechten

Prole auragen (mit einer strichpunktierten Linie

auf der Zeichnung markiert). Ein 3 mm Silikon-

Strang gibt maximale Oberächenheung. Falls

Sie mehr Silikon auragen als von uns empfohlen

können Sie extra Kartouschen nachkaufen.

An den gekennzeichneten Punkte sind Glasfedern

und Glashalter zu montieren.

X = Feder, > = Glashalter

Sollte eine Scheibe zu Bruch gehen, nehmen Sie die

Reste vorsichtig heraus und reinigen Sie die Prole

mit einem scharfen Messer von den Silikonresten vor

dem Einsetzen der neuen Scheibe.

Seite 34-37:

Montageanleitung Stegdoppelplatten

Die Übersichtszeichnungen an der Seite 34/36

zeigen, wo sie montiert werden sollen. Die

Typenbezeichnung gibt die Länge in mm an. Eine

eventuelle Anpassung wird mit einer feinen Säge

gemacht.

NB! Um Algenbildung zu vermeiden: Neue

Stegdoppelplatten nicht mit Erde in Verbindung

bringen. Notfalls etwas Pappe o.ä. verwenden.

A-Leisten sind wie auf Seite 35/37 gezeigt zu

montieren. Die Platte in die unterste Leiste stecken,

leicht nach außen biegen und in die oberste Leiste

einsetzen.

M-Leisten sind, wie auf Seite 35/37 gezeigt, zu

montieren. Das Oberteil der Leiste unter dem Alu-

Prol in der ganzen Länge der Platte einsetzen und

die Leiste danach von oben zurechtklicken.

Eventuelles Versiegeln der Platten

Die Stegdoppelplatten können evt. gegen Insekte

versiegelt werden. Oben mit Alu-Klebeband oder

Silikon verschließen, mit Rücksicht auf den Ablauf

des Kondenswassers unten nur mit Gaze Klebeband

abdichten (im Baumarkt erhältlich).

Ihr Gewächshaus ist jetzt fertigmontiert, aber bitte

folgendes beachten:

Pegetips

· Die Türscharniere (Auängungen und Schloß)

regelmäßig einfetten.

· Die Dachrinne von Blättern u. dgl. reinigen.

· Nacheinstellung der Fenster.

· Austausch von gebrochenem Glas.

· Reinigung des Hauses mit einem

Desinfektionsmittel vor und nach der Saison.

Wintersicherung

In Schneegebieten empfehlen wir folgende

Wintersicherung:

· Das Dach mitten im Haus mit einen Balken

unterstützen.

· Bei starker Schneelast sollten Sie das Dach

freimachen.

· Machen Sie Sicherungsmaßnahmen gegen evtl.

abstürzende Schneemassen vor.

· Demontieren Sie die Zylinder für evtl.

automatische Fensteröner (Extra).

· Sperren Sie Tür(en) und Fenster so ab, daß ein

Windstoß das Haus nicht beschädigen kann.

Versicherung

Wir machen Sie darauf aufmerksam, daß nicht alle

Versicherungsgesellschaen automatisch Gewächs-

häuser versichern. Fragen Sie bei Ihrer Versicher-

ungsgesellscha nach.

Garantie

Juliana leistet 12 Jahre Garantie, die Austausch

oder Ausbesserung defekter Teile deckt.

Stegdoppelplatten, Glas, Transport, Montage, Fracht

und dgl. sind nicht in der Garantie enthalten.

Es wird zwei Jahre Garantie auf eine eventuellen

Lackierung geleistet. Es kann aber Spuren in der

Farbe vorkommen, die vom Auängen der Prole

stammen. Die Garantie entfällt, wenn das Haus

fehlerha montiert wurde.

Reklamationen

Wir haben strenge Qualitätsansprüche um Ihnen

ein fehlerfreies Produkt zu sichern. Sollten trotzdem

Fehler oder Mängel aureten, so bitten wir Sie,

sofort Ihren Händler zu kontaktieren. Sie müssen

die Reklamation spezizieren, indem Sie uns das

Gewächshausmodell, die Komponentennummer

sowie die Qualitäts-Kontroll-nummer mitteilen.

Wir gratulieren Ihnen zu Ihren neuen Gewächshaus

SEHR GEEHRTER KUNDE!

Wir gratulieren Ihnen zu Ihrem neuen Gewächshaus.

Zur Montage des Gewächshauses folgen Sie bie

Schri für Schri dieser Montageanleitung.

Die Montageanleitung ist eine Kombinaon

aus Texten und Zeichnungen. Die Prole

sind entsprechend der Reihenfolge in der

Montageanleitung in nummerierten Paketen

verpackt. Moneren Sie jedes Paket einzeln der

Reihe nach. Schrauben, Muern sowie Fings

benden sich in einem Karton.

Der Inhalt jedes Pakets ist auf separaten Teilelisten

angegeben.

Alle Detailzeichnungen sind mit folgenden Symbolen

gekennzeichnet:

von innen gesehen von außen gesehen



• Die Montage darf nur bei trockenem und

windsllem Weer erfolgen.

• Tragen Sie beim Einsetzen der Glasscheiben

immer Handschuhe. Gewächshausscheiben

haben scharfe Kanten, insbesondere wenn sie

brechen.

• Helfer und besonders Kinder müssen auf das

Risiko von Glasbruch hingewiesen werden.

Glasbruch muss sofort aufgesammelt und

sorgfälg entsorgt werden.

• Stellen Sie bei Bedarf eine Leiter auf ebener

Fläche auf.

• Während der Montage ist eine Hilfsperson

erforderlich.



Zur Gewächshausmontage brauchen Sie das auf

Seite 12 gezeigte Werkzeug.

SEITE 14-15: FUNDAMENT

Das Fundament ist im Lieferumfang nicht enthalten,

kann jedoch hinzugekau werden. Dadurch ist ein

stabiles Fundament gewährleistet, das sich einfach

moneren lässt.

Falls Sie das Fundament selbst erstellen, beachten

Sie, dass die angegebenen Maße Außenmaße sind.

Die Gründung muss frosrei sein, weshalb die

Fundamentlöcher 800 mm ef auszuheben sind.

Das zusammengebaute Fundament wird mit den

Einbaubeschlägen über die Löcher der vorbereiteten

Punkundamente gesetzt und einbetoniert. Zum

Verfüllen benögen Sie ca. 75-90 Liter Beton.

Das Fundament muss hundertprozeng waagerecht

und rechtwinklig sein. Letzteres lässt sich durch

Messen der beiden Diagonalen feststellen, die gleich

lang sein müssen (siehe Seite 14).

SEITE 16-33: MONTAGEREIHENFOLGE

Legen Sie die Komponenten wie in der Zeichnung

dargestellt bereit, und moneren Sie sie in der

abgebildeten Reihenfolge. Ziehen Sie die Muern

erst dann fest, wenn die gesamte Teilkonstrukon

monert ist.

SEITE 26-29: TÜREN UND FENSTER

Zur einfacheren Montage werden die Schrauben für

die Tür mit Öl geschmiert. Das Glas für die Fenster

wird gleichzeig mit den Prolen monert. Das Glas

für die Türen wird nach dem Zusammenbau der Tür

monert.

SEITE 30-33: MONTAGE VON GLAS

Vor der Montage unbedingt beachten!

Überprüfen Sie, ob Giebel und Seiten im Lot sind

und ob Tür(en) und Fenster perfekt funkonieren.

Beste Montagereihenfolge für Glas:

Fenster – Dach – Türen – Giebel – Seiten

SEITE 30-33: GLASMONTAGE

Tragen Sie 411-82 auf Prole auf, die auf

der Zeichnung mit einer gestrichelten Linie

gekennzeichnet sind. Moneren Sie das Glas einzeln

der Reihe nach.

Die GR-Leisten werden wie auf Seite 30-31 gezeigt

monert.

Setzen Sie das Oberteil der Leiste auf der gesamten

Länge der Plae unter das Aluprol und lassen Sie

danach die Leiste von oben einrasten.

Ihr Gewächshaus ist jetzt ferg monert.

Bie beachten Sie Folgendes:

PFLEGE

• Tür schmieren (Scharniere und Schloß)

• Dachrinne von Bläern u. ä. reinigen

• Fenster juseren

• Gebrochenes Glas austauschen

• Haus vor und nach der Anbausaison mit

Desinfekonsmiel reinigen



In Schneegebieten empfehlen wir folgende

Wintersicherung:

• Den Dachrücken mien im Haus abstützen

• Bei starker Schneelast das Dach freimachen

• Sichern Sie das Haus vor evtl. abstürzenden

Schneemassen von Bäumen u.a.

• Zylinder zur automaschen Fensterönung

(sofern vorhanden, Extrazubehör) demoneren

• Zum Schutz des Hauses Tür(en) und Fenster

sichern, damit der Wind sie nicht hin- und

herschlagen kann



Wir weisen darauf hin, dass Ihr Gewächshaus nicht

mit einem Wintergarten zu vergleichen ist – bei

Niederschlägen können Undichgkeiten aureten;

auch Kondensatbildung an den Hausinnenseiten

ist möglich. Kondenswasser können Sie durch gute

Lüung vermeiden.

VERSICHERUNG

Wir weisen darauf hin, dass nicht alle

Versicherungen automasch Gewächshäuser

abdecken. Fragen Sie bei Ihrer Versicherung nach.

GARANTIE

Es werden 12 Jahre Garane gegeben, die Austausch

oder Reparatur defekter Teile abdeckt. Polycarbonat,

Glas, Transport, Montage, Fracht usw. sind nicht in

der Garane enthalten.

Auf eventuelle Lackierungen werden 2 Jahre

Garane gegeben. Beachten Sie, dass durch die

Auängung der Prole Kratzer im Lack entstehen

können.

Die Garane enällt, wenn das Gewächshaus nicht

gemäß dieser Montageanleitung monert wurde.

REKLAMATIONEN

Wir haben strenge Qualitätsansprüche, um ein

fehlerfreies Produkt zu sichern. Sollten trotzdem

Fehler oder Mängel aureten, wenden Sie sich

umgehend an Ihren Händler. Beschreiben Sie den

Mangel genau, indem Sie Gewächshausmodell und

Komponentennummer angeben.

Eventuelle Kratzer durch Auängung sowie blanke

Enden an lackierten Prolen sind nach Beendigung

der Montage des Hauses nicht mehr sichtbar.

Wir gratulieren Ihnen zu Ihrem neuen Gewächshaus,

das Ihnen hoentlich viele Jahre lang Freude

machen wird.

www.hallsgreenhouses.com

Please refer to website for the most up to date instruction

Bäste Kund!

Vi är övertygade om att Ni med hjälp av de

noggranna monteringsanvisningarna kommer att

beredas lika stor glädje av att bygga Ert hus som de

många timmar Ni kommer att tillbringa i Ert nya

växthus.

Monteringsanvisningarna är en kombination av

text och illustrationer, och själva monteringen av

växthuset kräver inga tekniska förutsättningar.

Prolerna är packade i numrerade paket, som

motsvarar följdordningen i monteringsanvisningen.

Montera en del i taget, men observera att alla bultar,

muttrar och diverse smådelar är samlade i påse

nr. 0 (specicerade på sidan 12). Varje delpaket är

specicerade på separata komponentlistor.

Alla detaljritningar är markerade med symbol:

Sett inifrån Sett utifrån.

Säkerhetsråd

· Montering bör endast ske i torrt och lugnt

väder.

· Använd alltid handskar vid glasmontering.

Växthusglas har skarpa kanter, särskilt när det

går i sönder.

· Medhjälpare och särskilt barn ska göras

uppmärksamma på att krossat glas är en fara.

Samla upp allt krossat glas och kasta det direkt.

· Använd eventuellt skyddsglasögon när du

sätter fast ugbenen.

· Om det behövs en stege placera den på plant

underlag.

· Det är viktigt att ha en medhjälpare.

Hänvisningar

Kolumnen märkt med visar på vilken sida

som komponenten används.

Sidan 13:

Fundament

Fundament ingår inte som en del av denna leverans.

Vi rekommenderar dock att Ni köper ett JULIANA

stålfundament i orginal, vilket säkrar Er ett stabilt

fundament, som är lätt att montera. Fundamentet är

underhållsfritt och samtliga beslag följer naturligtvis

med.

Om Ni gör ett eget fundament, skall de angivna

måtten vara yttermått.

Om Ni köper ett orginal-fundament, kom ihåg att

beställa formrör av papp eller betong och cement hos

Er återförförsäljare, eersom dessa delar inte ingår i

leveransen. Ni skall använda ca 75 liter betong och

6-8 papp-/betongrör ca 800 mm, som nedgräves till

frostfritt djup för fastsättning av nedgjutningsjärn

i hörnen och på mitten. Fundamentet skall vara

100% vågrätt och vinkelrätt. Det sistnämnda

kontrolleras genom s.k. kryssmätning, d.v.s. att de

två diagonalmåtten skall vara lika.

Verktyg

För montering av växthuset rekommenderar vi de

verktyg som visas på sidan 12.

Sidan 14-27:

Lägg upp komponenterna som bilden visar och

montera däreer i den ordning som teckningen

visar. Undvik att spänna skruvarna helt, förrän hela

delkonstruktionen är monterad.

Sidan 13:

(Fastsättning i fundament)

När Ni själv konstruerar fundamentet borras hål (7

mm) i bottenramen mellan alla lodrätta proler, och

sedan skruvas växthuset fast på fundamentet ( A ).

Om Ni använder orginalfundament så sätts växthuset

fast vi varje lodrätt prol, som visas på ( B/C ).

Sidan 24-27:

Skruvarna till dörrar smörjs med diskmedel för

lättare montering.

Montering av glas/isolerplast.

Viktigt före montering!

Kontrollera att gavlar och sidor är 100% vågrätt och i

vinkel, samt att dörrar och fönster fungerar perfekt.

Rengör plattor och proler med aceton.

Bästa monteringsföljden:

1) Fönster – 2) Tak – 3) Dörren – 4) Gavlar –

5) Sidor

Sidan 30-33:

Glasmontering (bild 1-8)

Montera nerifrån ett glas i taget.

Stryk på en 3 mm silikonsträng på lodräta proler

markerade med en streckad linje på bilden. (3 mm

silikonsträng ger maximalt fäste). Om det behövs

mer silikon kan Ni köpa extra tuber.

Montera ädrarna och glashållarna som bilden visar.

X =Fjäder, > =Glashållare

Om ett glas går i sönder lutas det försiktigt utåt, och

silikonen lossnas med en skarp kniv.

Skrapa prolen helt ren från silikon innan det sätts i

ett nytt glas.

Sidan 34-37:

Isolerplastmontering

Översiktsbilderna på sidan 34/36 visar var de ska

monteras. Beteckningen anger längden i mm. Om

listerna behöver förkortas sågas de lämpligt av med

en ntandad såg.

OBS! För att undgå algbeläggning bör plattorna inte

komma i kontakt med jorden. Använd en bit papp

som underlag.

A-lister monteras som visas på sidan 35/37. Sätt

plattan i nedersta listen, böj plattan lätt utåt och sätt i

den i översta listen.

M-lister monteras som visas på sidan 35/37. Sätt

överdelen av listen i under aluminiumprolen i hela

plattans längd, och klicka däreer listen på plats

uppifrån.

Eventuell försegling av plattor

Plattorna kan ev. förseglas mot insekter. Överst med

aluminiumtejp eller silikon, nederst endast med

dräneringstejp med hänsyn till ev. kondens. (Finns

bl. a. i byggmarknader).

Ditt hus är nu färdigmonterat, men var uppmärksam

på följande:

Underhåll

· Smörj dörrar, gångjärn.

· Rengör takrännan för blad och liknande.

· Justering av fönster.

· Byt ut trasigt glas.

· Rengör huset med decincerande medel före

och eer växtsäsong.

Vintersäkring

Konstruktionen av JULIANA‚s hus är väsentligt

kraigare än i de esta konkurrenters hus. Ändå

rekommenderar vi Er följande tips för att säkra Ert

hus genom vintern.

· Staga upp nockprolen med en stolpe mitt i

huset.

· Tag bort större mängder snö från taket.

· Se till att förbehåll nns mot nedfallande snö,

t.ex från träd eller hustak.

· Demontera cylindern till den automatiska

fönsteröppnaren.

· Lås fast dörr och fönster så att vinden ej får tag

och skadar huset.

Försäkring

Var uppmärksam på att inte alla försäkringsbolag

automatiskt försäkrar växthus. Kontakta Ert

försäkringsbolag och teckna försäkring

Garanti

JULIANA ger 12 års garanti, som täcker byte eller

reparation av defekta delar, pga material eller

fabrikationsfel. Garantin täcker inte isolerplast, glas,

transport, montering, frakt etc. Garantin gäller ej för

stormskador (när det blåser mer än 21 sekundmeter).

Det är 2 års garanti vid eventuell lackering. Tänk på

att det kan förekomma märken i lackeringen som

kommer från uppsättningen av prolerna. Garantin

bortfaller då växthuset inte monteras enligt dessa

anvisningar.

Reklamationer

Vi ställer höga krav vad gäller kvalitet för att

säkra Er en felfri produkt. Skulle det emellertid

uppstå anledning till reklamation ber vi Er genast

kontakta återförsäljaren genom vilken Ni köpt

växthuset. För att påskynda expeditionen ber vi Er

specicera omfattningen av problemet med hjälp av

komponentlistan i monteringsanvisningen. Var god

också ange kvalitetskontrollnumret.

Lycka till med Ert nya växthus



Gras ll di nya växthus. För a montera di

nya växthus är det vikgt a du följer den här

monteringsanvisningen steg för steg.

Monteringsanvisningen är en kombinaon av

text och illustraoner. Prolerna är packade i

numrerade paket som motsvarar följdordningen i

monteringsanvisningen. Montera en del i taget. Alla

skruvar, murar och diverse smådelar är samlade i

en box.

Alla delpaket är specicerade på separata

komponentlistor.

Alla detaljritningar är markerade med symbol:

Se inifrån Se ufrån



• Monteringen får endast göras i torrt och lugnt

väder.

• Använd alld handskar vid glasmontering.

Växthusglas har vassa kanter, särskilt när det

går sönder.

• Medhjälpare och särskilt barn ska göras

uppmärksamma på a krossat glas är en fara.

Samla direkt upp allt krossat glas och kassera

det på lämpligt sä.

• Om du behöver en stege ska den placeras på

plant underlag.

• Medhjälpare krävs.

SIDA 12: VERKTYG

För montering av växthuset krävs de verktyg som

visas på sida 12.

SIDA 14–15: FUNDAMENT

Fundamentet ingår inte i leveransen, men

originalfundament kan köpas separat. Det är e

stabilt fundament som är lä a montera.

Om du gör e eget fundament ska de angivna

måen vara yermå.

Hålen ska grävas ll frosri djup (800 mm). Det

monterade fundamentet med nedgjutningsbeslagen

placeras över hålen, så a nedgjutningsbeslagen

hamnar i hålen. Ca 75–90 liter betong krävs för a

fylla upp hålen.

Fundamentet måste vara helt vågrä och i vinkel.

Vinkeln kontrolleras genom a man mäter a de två

diagonalmåen är lika (se sidan 14).

SIDA 16–33: MONTERINGSORDNING

Lägg ut delarna enligt ritningen och montera dem

däreer i den ordning som bilderna visar. Undvik a

dra åt murarna helt innan hela delkonstrukonen

har monterats.

SIDA 26-29: DÖRRAR OCH FÖNSTER

Skruvarna ll dörren ska smörjas med olja för

enklare montering. Glaset ll fönstren monteras

samdigt som prolerna. Glaset ll dörrarna

monteras när dörren har monterats.

SIDA 30-33: MONTERING AV GLAS

Vikgt före montering!

Kontrollera a gavlarna och sidorna är lodräta och

vinkelräta samt a dörr(ar) och fönster fungerar

perfekt.

Bäst monteringsföljd för glas:

Fönster – Tak – Dörrar – Gavlar – Sidor

SIDA 30-33: GLASMONTERING

Stryk på 411-82 på proler markerade med en

streckad linje på ritningen. Montera e glas i taget.

GR-lister monteras som visas på sid. 30–31.

Sä in överdelen av listen under aluminiumprolen

i hela plaans längd och klicka sedan fast listen på

plats uppifrån.

Di hus är nu färdigmonterat, men var uppmärksam

på följande:

UNDERHÅLL

• Smörj dörrar (gångjärn och lås).

• Rengör takrännan från blad och liknande.

• Justera fönster.

• Byt ut trasigt glas.

• Rengör huset med desinceringsmedel före

och eer växtsäsongen.



I områden där snöfall förekommer rekommenderar

vi följande vintersäkring.

• Staga upp nockprolen med en stolpe mi i

huset.

• Ta bort större mängder snö från taket.

• Se ll a skyddsåtgärder nns mot nedfallande

snö, t.ex från träd eller hustak.

• Demontera cylindern ll den automaska

fönsteröppnaren (extrautrustning).

• Lås fast dörrar och fönster så a vinden inte

kan skada huset.

VATTEN OCH KONDENS

Vi vill göra dig uppmärksam på a drivhuset inte ska

jämföras med t.ex. e uthus, och vill därför påpeka

a det i samband med nederbörd kan nnas vissa

otätheter i huset och a kondens kan framträda på

insidan av huset. Se ll a venlaonen är god för

a undvika kondens.



Var uppmärksam på a inte alla försäkringsbolag

automaskt försäkrar växthus. Kontakta di

försäkringsbolag och teckna försäkring.

GARANTI

Vi ger 12 års garan som täcker byte eller reparaon

av defekta delar. Garann täcker inte polykarbonat,

glas, transport, montering, frakt, m.m.

Vi ger 2 års garan på eventuell lackering. Tänk på

a det kan förekomma märken i lacken som kommer

från uppsäningen av prolerna.

Garann gäller inte om växthuset inte monterats

enligt dessa anvisningar.

REKLAMATIONER

Vi har höga kvalitetskrav för a säkerställa en felfri

produkt. Om du ändå hiar fel eller om delar saknas

ska du genast kontakta din återförsäljare. Kom

ihåg a specicera felet genom a informera om

växthusmodell och komponentnummer.

Eventuella uppsäningsmärken samt blanka ändar

på lackade proler kommer inte a synas när

växthuset monterats.

Stort gras ll di nya växthus. Vi hoppas a det

ska ge dig stor glädje under många år framöver.

www.hallsgreenhouses.com

Please refer to website for the most up to date instruction

Cher client,

Le montage de votre nouvelle serre ne demande

aucune expérience technique mais il est très

important de suivre cette instruction de montage

strictement.

L’instruction est une combinaison de texte et

de dessins. Les prols sont livrés dans des lots

numérotés selon l’ordre de montage qu’il faut suivre.

Finissez un lot à la fois. Tous les boulons, écrous

et d’autres ttings se trouvent dans le sachet No.

0 (spécication à la page 12). Vous trouvez une

spécication pour chaque lot sur des listes se référant

au lot en question.

Tout dessin en détail contient ces symboles :

Vu de l’intérieur Vu de l’extérieur.

Conseils de sécurité.

• Le montage doit uniquement se faire par un

temps sec et calme.

• Toujours utiliser des gants de protection en

montant du verre. Le verre de serres ont des

bords très coupants surtout s’il casse.

• Quand vous êtes assisté, surtout par des

enfants, ne pas oublier de prévenir du danger.

En cas de brise du verre, ramas-ser et le jeter

soigneusement.

• Il est conseillé d’utiliser des lunettes de

protection lors du montage des ressorts sur le

verre.

• Si vous utilisez des échelles prenez soin de les

placer sur une surface plane.

• Il faut quelqu’un pour vous assister.

Références

La colonne marquée montre du quel côté il

faut utiliser le composant.

Page 13:

Le fondement

Le fondement ne fait pas partie de la livraison. Un

fondement original est vendu séparément ce qui vous

assure un fondement stable et facile à monter.

Si vous faites votre propre fondement, veuillez noter

que les dimensions indiqées sont des me-sures

extérieures.

Si vous achetez un fondement original il vous faut

aussi environ 75 litres de béton et 6-8 tuyaux en

plastique ou béton de 800 mm qui doivent être placés

à une profondeur ‘incongelable’ pour la xation des

angles et des ancres du milieu.

Le fondément doit être 100% horisontal et d’équerre.

Ce dernier est vérié en contrôlent que les deux

mesures diagonales soient pareilles.

Outillage

Pour le montage de votre serre il faut prévoir

l’outillage indiqué à la page 12.

Pages 14-27:

Placer les composants comme montré sur le dessin

et les assembler selon l’ordre du montage indiqué

sur les dessins. Ne pas serrer les écrous à fond avant

d’avoir ni l’assemblage entier du lot.

Page 13:

(Fixation du fondement)

Quand vous faites le fondement vous-même il faut

percer des trous de 7 mm dans le cadre de base entre

tous les prols horizontals avant de xer la maison

sur le fondement (A).

Si vous employez le fondement original, vous xez la

maison à chaque barreau horizontal comme indiqué

(B/C).

Pages 24-27:

Il est recommandable d’enduire les vis des portes de

savon pour faciliter le montage.

Montage du verre et du polycarbonate.

Important avant le montage !

Contrôler que les pignons et les côtes soient à plomb

et d’équerre ainsi que les portes et les fenêtres se

ferment bien.

Nettoyer les plaques et les prols avec de l’acétone.

Meilleur orde de montage :

1 Fenêtres – 2 Toit – 3 Portes – 4 Pignons – 5 Côtes.

Pages 30-33:

Montage du verre (dessins 1 à 8).

Monter d’en bas un verre à la fois.

Mettre un trait de 3 mm de silicone sur des prols

verticaux indiqués d’une ligne ponctuée sur le

dessin. (Un trait de 3 mm vous assure une xation

optimale). En cas de manque vous pouvez acheter

des tubes supplémentaires.

Le montage des ressorts et des xations de verre se

fait comme indiqué.

X = ressort

Du verre éventuellement cassé doit être démonté vers

le dehors et le silicone être détaché avec un couteau

de découpage bien coupant.

Il faut nettoyer le prol à fond avant de remonter un

autre verre.

Pages 34-37:

Le montage du polycarbonate

Le diagram en bas des pages 34/36 montre où il

faut les monter. La désignation du type in-dique la

longeur en mm. En cas d’adap-tation il faut utiliser

une scie ne.

NB ! Pour éviter la formation d’algues ne pas laisser

les plaques en contact avec de la terre. Utiliser du

carton pour mettre en dessous.

Des prols A

Monter comme indiqué à la page 35/37. Placer

la plaque dans le prol en bas, courber la plaque

légèrement vers l’extérieur et la faire entrer dans le

prol en haut.

Des prols M

Monter comme indiqué à la page 35/37. Faire entrer

le haut du prol sous le prol alu dans toute la

longeur du prol et faire entrer le prol du haut.

Cachetage éventuel des plaques

Vous pouvez éventuelle cacheter les plaques contres

des insectes. En haut avec du scotch alu ou du sili-

cone, en bas uniquement avec du scotch gaze à cause

de la condensation (se vend dans des magazins de

bricolage).

Vous venez d’achever le montage de votre serre, mais

nous vous faisons observer les points suivants:

Entretien

• Graisser les portes (pentures et fermeture)

• Nettoyer les chénaux de feuilles etc.

• Ajustement des fenêtres.

• Changer le vitrage cassé

• Nettoyer la serre d’un désinfectant avant et

après la saison.

Précautions d’hiver

Dans des régions avec des risques de neige nous vous

recommandons des précautions suivantes:

• Soutenir le toit au milieu

• Enlever des quantités de neige importantes

• Prevoir des chutes de neige des arbres ou des

toits voisins.

• Démonter des cylindres éventuels des ouvre-

toit automatique (livraison non-standard)

• Fixer des portes et des fenêtres à cause du vent.

Assurance

Contacter votre société d’assurance pour vous assurer

du couvrement par votre société de votre serre.

Garantie

JULIANA vous accorde une garantie qui couvre la

réparation ou le remplacement des pièces défec-

tueuses. La garantie ne couvre pas le polycarbonate,

le vitrage, le transport, le montage etc.

Vous êtes accordé 2 ans de garantie sur la laque

éventuel. Veuillez observer que des marques, venant

du pendement des prols lors du vernissage, peuvent

exister. Cette garantie devient caduque si la serre

n’est pas montée confor-mément aux instructions du

présent manuel.

Réclamations

Nous soumettons nos serres à des réstrictions très

sévères pour vous garantir un produit sans défaut. Si

jamais, vous trouvez des défaillances ou des défauts,

nous vous prions de vous adresser immédiatement à

votre agent tout en vous réferant au modèle de serre

et les numéros de référence des composants ansi

qu’au numéro de contrôle de qualité.

Nous vous souhaitons beaucoup de plaisir

avec votre nouvelle serre

CHER CLIENT,

Félicitaons pour l’achat de votre nouvelle serre !

Pour la monter, veuillez suivre étape par étape les

instrucons suivantes.

Les instrucons de montage se composent de

diérents textes et schémas. Les prolés sont

emballés en lots numérotés, correspondant à l’ordre

indiqué dans les instrucons de montage. Veuillez

monter un lot à la fois. Les boulons, les écrous et

autre visserie sont tous rassemblés dans la même

boîte.

Chaque lot est décrit sur une nomenclature séparée.

Tous les dessins de détails comportent ces

symboles :

Vu de l’intérieur Vu de l’extérieur

CONSEILS DE SECURITE

• Le montage doit uniquement être eectué par

temps sec et calme.

• Veillez à porter des gants durant le montage du

vitrage. Les bords du vitrage de la serre sont

tranchants, surtout en cas de bris.

• Veuillez indiquer aux personnes qui vous

aident, et notamment aux enfants, que du

verre brisé comporte des risques de blessure.

En cas de bris, rassemblez immédiatement

tous les morceaux de verre et éliminez-les de

manière adéquate

• En cas d’ulisaon d’une échelle, veillez à la

posionner sur une surface plane.

• Il est nécessaire d’être deux pour procéder au

montage.

PAGE 12 : OUTILLAGE

Pour le montage de votre serre il faut prévoir

l’oullage indiqué à la page 12.

PAGE 14-15 : FONDATION

Le socle ne fait pas pare de la livraison, mais un

socle d’origine est disponible en opon. Ce socle

ore une base stable pour votre serre et est facile à

monter.

Si vous construisez vous-même le socle, les mesures

indiquées doivent être entendues comme les

mesures extérieures.

Les plots doivent être placés dans des trous creusés

à une profondeur hors gel (800 mm). Placez au-

dessus des trous le socle complet doté des ancrages

en veillant à insérer ceux-ci dans les trous. Entre 75

et 90 litres de béton sont nécessaires pour remplir

les trous.

Le socle doit être parfaitement horizontal et

d’équerre. Pour vérier ce dernier point, assurez-

vous que les deux mesures diagonales sont

idenques (cf. page 14).

PAGES 16 à 33 : ORDRE DE MONTAGE

Placez les pièces comme montré sur le schéma

et assemblez-les selon l’ordre indiqué sur les

illustraons. Ne serrez pas les écrous à fond avant

d’avoir ni l’assemblage du lot.

PAGES 26-29 : PORTES ET FENETRES

Graissez les vis de la porte avec de l’huile pour

faciliter le montage. Montez le vitrage des lucarnes

en même temps que les prolés. Montez le vitrage

des portes après les avoir assemblées.

PAGES 30 à 33 : MONTAGE DU VERRE

Important avant le montage !

Assurez-vous que les façades et les longs côtés sont

d’aplomb et d’équerre et que la/les porte(s) et la/les

fenêtre(s) ferment bien.

Ordre de montage idéal pour le vitrage :

Lucarnes – Toit – Portes – Façades – Longs côtés

PAGES 30 à 33 : MONTAGE DU VERRE

Enduisez à l’aide de 411-82 les prolés indiqués en

poinllé sur le schéma. Montez un seul vitrage à la

fois.

Montez les baguees GR comme indiqué aux pages

30 et 31.

Insérez le haut de la baguee sous le prolé alu sur

toute la longueur de la plaque, puis encliquetez la

baguee en partant du haut.

Votre serre est maintenant assemblée. Néanmoins,

veuillez remarquer ce qui suit :

ENTRETIEN

• Graisser les portes (charnières et fermeture)

• Neoyer les gouères de feuilles, etc.

• Ajuster les fenêtres.

• Changer le vitrage cassé

• Neoyer la serre avec un désinfectant avant et

après la saison.

PRECAUTIONS D’HIVER

Dans les régions avec risques de neige, nous vous

recommandons les précauons suivantes :

• Soutenir le toit au milieu

• Rerer les quantés de neige importantes

• Prévoir des chutes de neige provenant des

arbres ou des toits voisins

• Démonter d‘éventuels cylindres des ouvre-toit

automaques (en opon)

• Fixer les portes et les fenêtres pour les

protéger contre le vent.

EAU ET CONDENSATION

Nous arons votre aenon sur le fait que votre

serre ne peut être comparée avec une véranda, par

ex., et qu’il peut, par conséquent, en cas de pluie ou

de neige, y avoir quelques fuites dans la serre. De

même, la condensaon peut se former à l’intérieur

de la serre. Veiller à bien venler pour éviter la

condensaon.

ASSURANCE

Contacter votre compagnie d’assurance pour vérier

dans quelle mesure votre assurance couvre votre

serre.

GARANTIE

Une garane de 12 ans est oerte pour le

remplacement ou la réparaon des pièces

défectueuses. La garane ne couvre pas le

polycarbonate, le verre, le transport, le montage, les

frais de transport, etc.

Le cas échéant, une garane de deux ans est oerte

sur le vernis. Il est à noter que des marques peuvent

être présentes dans la peinture. Ces marques

proviennent de la suspension des prolés.

La garane est annulée si la serre n’a été pas montée

conformément aux présentes instrucons.

RECLAMATIONS

An de vous garanr un produit de qualité

irréprochable, nous appliquons des exigences très

strictes en maère de qualité. En cas de vice ou de

défaut, veuillez contacter immédiatement votre

revendeur. N’oubliez pas d’indiquer le modèle de la

serre et le numéro de la pièce défectueuse.

Le cas échéant, les marques de suspension et les

extrémités non vernies des prolés ne seront pas

visibles une fois que la serre sera assemblée.

Nous espérons que vous serez sasfait(e) de votre

nouvelle serre et que vous pourrez en proter

pendant de nombreuses années.

www.hallsgreenhouses.com

Please refer to website for the most up to date instruction

Beste klant!

Voor de montage van uw nieuwe kas is geen

technische ervaring vereist, maar het is belangrijk dat

u deze handleiding nauwkeurig volgt.

De montagehandleiding is uitgewerkt als een

combinatie van tekst en tekeningen. De proelen

zitten in genummerde verpakkingen die

overeenkomen met de volgorde in de handleiding.

Monteer één verpakking per keer. Alle bouten,

moeren en andere benodigdheden zijn verpakt in

zak nr. 0 (zie specicatie op blz. 12). Elke verpakking

staat op een afzonderlijke componentenlijst

gespeciceerd.

Alle detailtekeningen zijn voorzien van een van deze

twee symbolen:

Van binnenuit gezien Van buitenaf gezien.

Voorzorgsmaatregelen.

• De montage mag alleen uitgevoerd worden in

droog weer met weinig wind.

• Gebruik altijd handschoenen bij het monteren

van glas.

• Het glas voor de kas hee scherpe kanten,

vooral als het stukgaat.

• Hulpen, en met name kinderen, moeten erop

gewezen worden dat gebroken glas gevaarlijk

kan zijn. Ruim gebroken glas meteen op en

verpak het goed voordat u het weggooit.

• Gebruik eventueel een veiligheidsbril terwijl u

de glasklemmen aanbrengt.

• Als u een ladder gebruikt, moet deze op een

egale onderlaag staan

• Het is vereist om hulp te hebben.

Verwijzingen.

De kolom met toont op welke kant(en) de

componenten moeten worden gebruikt.

Blz. 13:

Fundering

De fundering maakt geen deel uit van deze

leverantie, maar een originele fundering is

afzonderlijk te koop. Hiermee bent u van een stabiele

fundering verzekerd die énvoudig te monteren is.

Indien u uw eigen fundering maakt, gelden de

aangegeven maten als buitenmaten.

Indien u een originele fundering koopt, hee u

ook ca. 75 liter beton nodig en 6-8 kunststof-/

betonbuizen van ca. 800 mm die tot vorstvrije diepte

worden ingegraven voor het bevestigen van de

hoeken en middenankers. De fundering moet 100%

waterpas en haaks zijn. Het laatstgenoemde kunt u

controleren door te meten of de diagonale afstanden

gelijk zijn.

Gereedschap

Voor de montage van de kas hee u het op blz.12

afgebeelde gereedschap nodig

Blz. 14-27:

Leg de componenten zoals op de tekening is

afgebeeld en monteer ze daarna in de op de

tekeningen aangegeven volgorde. De moeren

niet helemaal vastspannen voordat heel de

deelconstructie gemonteerd is.

Blz. 13:

(Bevestiging op de fundering)

Wanneer u de fundering zelf gemaakt hee, boort

u gaten (7 mm) in het bodemframe tussen alle

verticale proelen, waarna u de kas op de fundering

(A) vastschroe.

Indien u een originele fundering gebruikt, wordt de

kas bij elke verticale spijl vastgezet, zoals afgebeeld

op (B/C).

Blz. 24-27:

Smeer de schroeven voor de deur eerst met zeep in

om de montage te vergemakkelijken.

Montage van glas/polycarbonaat.

Voordat u begint!

Controleer eerst dat de gevels en zijkanten loodrecht

en haaks staan en dat deur(en) en ra(a)m(en) feilloos

werken.

Maak de platen en proelen met aceton schoon.

De beste montagevolgorde:

1) Ramen – 2) Dak – 3) Deuren – 4) Voor- &

achtergevel – 5) Zijkanten

Blz. 30-33:

Glasmontage (tekening 1 tot 8) Begin van onderen

en monteer het glas een voor een. Breng een 3 mm

streep silicone aan op verticale proelen die met een

gestippelde streep op de tekening aangeduid staan.

(een streep van 3 mm biedt maximale aanhechting).

Als u meer dan de aanbevolen hoeveelheid gebruikt,

kunt u extra tubes kopen.

Monteer de veren en glashouders zoals aangegeven.

X = Veer, > = Glashouder

Evt. gebroken glas voorzichtig naar buiten wippen en

de silicone met een scherp stanleymes losmaken. Het

proel helemaal schoonschrapen voordat het nieuwe

glas erin gezet wordt.

Blz. 34-37:

Polycarbonaatmontage

De overzichtstekeningen blz. 34/36 laten zien waar ze

gemonteerd moeten worden.

De typeaanduiding gee de lengte in mm aan. Evt.

aanpassen met een jn getande zaag.

NB! Om algengroei te voorkomen mogen de platen

niet met aarde in aanraking komen. Gebruik een

stuk karton als onderlaag.

Monteer de A-proelen zoals op blz. 35/37 staat

aangegeven. Zet de plaat in het onderste proel, buig

hem wat naar buiten en zet hem in het bovenste

proel.

Monteer de M-proelen zoals op blz. 35/37 staat

aangegeven. Zet de bovenkant van het proel onder

het aluminium proel over de hele lengte van de

plaat en klik het proel van bovenaf op z’n plaats.

Eventueel dichten van platen

De platen zijn evt. tegen insecten te dichten.

Aan de bovenzijde afdichten met alu-tape of silicone

en aan de onderzijde alleen gaastape met het oog op

het afvoeren van condenswater. (Verkrijgbaar bij de

doe-het-zelfzaken).

Nu is de montage van uw kas klaar, maar let op het

Onderhoud

• Smeer de deuren (scharnieren en slot of

glijrail).

• Verwijder bladeren e.d. uit de dakgoten.

• Stel de ramen bij.

• Vervang kapot glas.

• Reinig de kas met een ontsmettingsmiddel voor

en na het seizoen.

Wintervoorzorg

In gebieden waar sneeuw kan vallen, raden wij het

volgende aan:

• Stut de dakrug midden in de kas.

• Verwijder grote hoeveelheden sneeuw van het

dak.

• Neem voorzorgsmaatregelen tegen neer-

stortend sneeuw van bomen of huisdaken.

• Demonteer cilinders van eventuele auto-

matische raamopeners (optioneel).

• Zet deur(en) en ra(a)m(en) vast zodat de wind

ze niet kan beschadigen.

Verzekering

Denk eraan dat niet alle verzekeringsmaat-

schappijen kassen automatisch verzekeren. Vraag uw

verzekeringsmaatschappij of uw kas gedekt is.

Garantie

Er wordt 12 jaar garantie verleend die omruiling of

reparatie van defecte delen dekt. De garantie omvat

niet: polycarbonaat, glas, transport, montage, vracht

e.d.

Er wordt 2 jaar garantie geleverd op evt. lakken. Let

op dat er merken in de verf kunnen voorkomen die

ontstaan zijn door het ophangen van proelen.

De garantie vervalt als de kas niet in

overeenstemming met deze handleiding gemonteerd

is.

Reclamaties

Wij voldoen aan strenge kwaliteitseisen om u een

foutloos product te garanderen. Mochten er toch

fouten of gebreken zijn, dient u meteen contact

op te nemen met uw handelaar. Denk eraan het

gebrek te speciceren door het vermelden van het

model en componentennummer, evenals het kwali-

teitsnummer.

Gefeliciteerd met uw nieuwe kas



Gefeliciteerd met uw nieuwe kas. Voor de montage

van uw nieuwe kas is het belangrijk dat u deze

handleiding stap voor stap volgt.

De montagehandleiding is uitgewerkt als

een combinae van tekst en tekeningen. De

proelen zien in genummerde verpakkingen

die overeenkomen met de volgorde in de

montagehandleiding. Monteer één verpakking per

keer. Alle bouten, moeren en andere benodigdheden

zijn verpakt in een doos.

Elke verpakking staat op afzonderlijke

componentenlijsten gespeciceerd.

Alle detailtekeningen zijn voorzien van een van

deze twee symbolen:

Van binnenuit gezien Van buitenaf gezien.



• De montage mag alleen bij droog weer met

weinig wind worden uitgevoerd.

• Gebruik aljd handschoenen bij het monteren

van glas. Het glas voor de kas hee scherpe

randen, vooral als het stukgaat.

• Wijs hulpen, en met name kinderen, erop

dat gebroken glas gevaarlijk kan zijn. Ruim

gebroken glas meteen op en verpak het goed

voordat u het weggooit.

• Als u een ladder gebruikt, moet deze op een

egale ondergrond staan

• Bij de montage hebt u de hulp van iemand

anders nodig.



Voor de montage van de kas hee u het op blz. 12

afgebeelde gereedschap nodig.



De fundering maakt geen deel uit van deze levering,

maar een originele fundering is afzonderlijk te

koop. Hiermee bent u verzekerd van een stabiele

fundering, die eenvoudig te monteren is.

Als u uw eigen fundering maakt, gelden de

aangegeven maten als buitenmaten.

Graaf de punten uit tot een vorstvrije diepte (800

mm). Plaats de gemonteerde fundering met het

gietbeslag over de gaten, zodat het gietbeslag in de

gaten hangt. Gebruik ca. 75-90 liter beton om de

gaten te vullen.

De fundering moet 100% waterpas en haaks zijn. Dit

laatste kunt u controleren door te meten of de beide

diagonalen even lang zijn (zie pagina 14).



Leg de onderdelen neer zoals op de tekening

en zet ze daarna in elkaar in de volgorde van de

aeeldingen. Draai de moeren pas helemaal vast als

d e h e l e d e e l c o n s t r u c  e i n e l ka a r i s g e ze t .



Smeer de schroeven voor de deur eerst met olie in

om de montage eenvoudiger te maken. Monteer

het glas voor de ramen gelijkjdig met de proelen.

Monteer het glas voor de deuren nadat u de deur in

elkaar hebt gezet.



Denk aan het volgende vóór de montage!

Controleer of de gevels en zijkanten loodrecht en

haaks staan en of de deur/deuren en raam/ramen

naar behoren werken.

Beste montagevolgorde voor glas:

Ramen – Dak – Deuren – Gevels – Zijkanten



Breng 411-82 aan op proelen die met een

gesppelde streep op de tekening aangeduid staan.

Monteer één glas per keer.

De GR-lijsten worden gemonteerd zoals afgebeeld

op pagina 30-31.

Zet de bovenkant van de lijst onder het aluminium

proel over de hele lengte van de plaat en klik de

lijst daarna van bovenaf op zijn plaats.

Nu is de montage van uw kas klaar, maar let op het

ONDERHOUD

• Smeer de deuren (scharnieren en slot).

• Verwijder bladeren e.d. uit de dakgoten.

• Stel de ramen bij.

• Vervang kapot glas.

• Reinig de kas voor en na het seizoen met een

ontsmengsmiddel.



In gebieden waar sneeuw kan vallen, raden wij het

volgende aan:

• Stut de dakrug midden in de kas.

• Verwijder grote hoeveelheden sneeuw van

het dak.

• Neem voorzorgsmaatregelen tegen

neerstortende sneeuw van bomen of

huisdaken.

• Demonteer cilinders van eventuele

automasche raamopeners (oponeel).

• Zet deur(en) en raam/ramen vast, zodat de

wind ze niet kan beschadigen.



Wij wijzen erop dat uw kas niet kan worden

vergeleken met bijv. een serre en dat de kas bij

neerslag niet helemaal afgedicht is, zodat er in de

kas condens kan ontstaan. Lucht goed om condens

te voorkomen.



Denk eraan dat niet alle verzekeringsmaatschappijen

kassen automasch verzekeren. Vraag uw

verzekeringsmaatschappij of uw kas gedekt is.

GARANTIE

Er wordt 12 jaar garane verleend, die omruilen of

repareren van defecte delen dekt. De garane geldt

niet voor polycarbonaat, glas, transport, montage,

vracht e.d.

Er wordt 2 jaar garane verleend op eventuele

lakken. Let erop dat er merken in de verf kunnen

voorkomen, die ontstaan zijn door het ophangen van

proelen.

De garane vervalt als de kas niet in

overeenstemming met deze handleiding

gemonteerd is.

RECLAMATIES

Wij voldoen aan strenge kwaliteitseisen om u een

foutloos product te garanderen. Als er toch fouten

of gebreken zijn, dan dient u direct contact op te

nemen met uw dealer. Denk eraan het gebrek te

speciceren door het vermelden van het kasmodel

en het componentennummer.

Eventuele ophangmerken en kale uiteinden van

gelakte proelen zijn na de montage van de kas niet

meer zichtbaar.

Wij feliciteren u van harte met uw nieuwe kas en

wij hopen dat u er jarenlang veel plezier van zult

hebben.

www.hallsgreenhouses.com

Please refer to website for the most up to date instruction

¡Estimado cliente!

Para montar su nuevo invernadero no necesita

ninguna cualicación técnica, sin embargo,

es importante que siga estas instrucciones

meticulosamente.

Las instrucciones de montaje se han elaborado en

base a una combinación de texto y dibujos. Los

perles han sido envueltos en paquetes enumerados

y corresponden a las siguientes instrucciones de

montaje. Deberá montar cada paquete por separado.

Todos los pernos, turcas y diversas guarniciones se

encuentran en la bolsa n° 0 (ver especicación en la

página 12). Cada paquete se especica por separado

en las listas de componentes.

Todos los croquis están señalados con un símbolo:

Visto desde el interior Visto desde el exterior.

Consejos de seguridad.

• El montaje solamente debe realizarse con un

clima seco y sin viento.

• Siempre se debe usar guantes en el montaje de

los cristales. Los cristales para invernaderos

tienen cantos agudos, especialmente si se

rompen.

• Se debe informar a los ayudantes y

especialmente a los niños que el cristal roto es

un peligro. Se debe recoger inmediatamente los

cristales rotos y eliminarlos con cuidado.

• Se puede usar gafas de protección al montar los

muelles del cristal.

• Si utiliza una escalera, ésta debe colocarse en

una supercie plana

• Es necesario realizar el montaje con un

ayudante.

Referencias

La columna marcada con indica en qué

lateral(es) el componente debe ser colocado.

Página 13:

Fundamento

El fundamento no es parte de este suministro, sin

embargo, se puede comprar un fundamento por

separado, lo cual le asegurará un fundamento estable

y fácil de montar.

Si construye su propio fundamento, las medidas

indicadas son medidas exteriores.

Si compra un fundamento original, necesitará

además aproximadamente 75 litros de hormigón y

6-8 tubos de plástico o de hormigón de aprox. 800

mm, que deben colocarse a una profundidad libre

de heladas, como soporte de esquinas y anclajes

centrales.

El fundamento debe estar 100% nivelado y a

escuadra lo cual se puede comprobar controlando

que las dos medidas diagonales sean idénticas.

Herramientas

Para el montaje del invernadero se necesitan las

herramientas indicadas en la página 12.

Páginas 14-27:

Coloque los componentes como queda indicado en

el dibujo y móntelos según el orden indicado en los

dibujos. No debe apretar las tuercas totalmente hasta

nalizar el montaje de la construcción parcial.

Página 13:

(Fijación al fundamento)

Si Ud. mismo construye el fundamento, debe taladrar

agujeros (7 mm) en el bastidor entre todos los

perles verticales, después de lo cual el invernadero

se atornilla al fundamento (A).

Si utiliza un fundamento original, el invernadero

se ja en todas las barras verticales, como queda

indicado en (B/C).

Páginas 24-27:

Los tornillos para las puertas y ventanas deben

engrasarse con jabón para facilitar el montaje.

Montaje de cristal o policarbonato

¡Importante antes de realizar el montaje!

Compruebe que los frontis y los laterales estén a

plomo y a escuadra, y que la(s) puerta(s) y ventana(s)

funcionen perfectamente.

Limpie las placas y perles con acetona.

Orden de montaje recomendado:

1) Ventanas – 2) Tejado – 3) Puertas – 4) Frontis – 5)

Laterales

Páginas 30-33:

Montaje de cristales

Montar desde abajo un cristal por separado.

Aplique un cordón de silicona de 3 mm en los

perles verticales marcados con una línea punteada

en el dibujo. (Con un cordón de 3 mm obtendrá la

mejor adherencia). Si utiliza más de lo recomendado,

puede comprar tubos adicionales.

Monte los muelles y los soportes de cristal como

queda indicado.

X = muelle, > = soporte de cristal

Los cristales rotos deben sacarse cuidadosamente

hacia afuera, y la silicona puede soltarse con un

cuchillo alado.

El perl debe estar totalmente limpio antes del

montaje de un nuevo cristal.

Páginas 34-37:

Montaje de policarbonato

Los dibujos sinópticos en la parte inferior de las

páginas 34/36 indican su colocación. La indicación

del tipo indica la longitud en mm. La adaptación

puede realizarse con un serrucho no.

¡Nota! Para evitar las algas, las placas no deben tocar

tierra. Se puede utilizar un cartón como apoyo.

Los listones A deben montarse como queda indicado

en la página 35/37. Coloque la placa en el listón

inferior, doble la placa un poco hacia afuera y

colóquela en el listón superior.

Los listones M deben montarse como queda indicado

en la página 35/37. Coloque la parte superior del

listón por debajo del perl de aluminio en toda la

longitud de la placa, y coloque el listón desde arriba

presionando hasta que se escuche un clic.

Posible selladura de las placas

Si lo desea, las placas pueden sellarse contra insectos.

En la parte superior con cinta adhesiva de aluminio

o silicona, en la parte inferior solamente con cinta

adhesiva de aluminio o cinta adhesiva de gasa

tomando en cuenta el desagüe de agua condensada.

(Puede comprarse en tiendas de bricolaje).

Ahora, su invernadero está montado, sin embargo,

debe prestar atención a lo siguiente:

Mantenimiento

• Engrase las puertas (bisagras y cerradura).

• Limpie el canalón eliminando hojas, etc.

• Ajuste las ventanas.

• Sustituya cristales rotos.

• Limpie el invernadero con un agente

desinfectante antes y después de la temporada

de vegetación.

Protección en invierno

En las zonas donde puede haber nevadas

recomendamos la siguiente protección:

• Soporte del caballete en medio del invernadero.

• Debe eliminar grandes cantidades de nieve

sobre el tejado.

• Debe tomar medidas contra la caída de

nieve, por ejemplo desde árboles o tejados de

edicios.

• Debe desmontar los cilindros de eventuales

abridores de ventanas automáticos

(complemento extra).

• Fije puerta(s) y ventana(s) de modo que el

viento no pueda dañar el invernadero.

Seguros

Tenga en cuenta que no todas las compañías de

seguros automáticamente cubren los invernaderos.

Póngase en contacto con su compañía de seguros

para asegurarse de que el seguro lo cubre.

Garantía

Se ofrece una garantía de 12 meses que incluye la

sustitución o reparación de partes defectuosas. La

garantía no cubre policarbonato, cristal, transporte,

etc.

Se ofrece una garantía de 2 año de un posible

esmaltado. Tenga en cuenta, que puede haber marcas

en la pintura que provienen del colgado de los

perles.

La garantía no será válida en caso de no montar

el invernadero según las instrucciones arriba

indicadas.

Reclamaciones

Nuestros requisitos de calidad son muy severas

para poder ofrecerle un producto libre de fallos.

Sin embargo, si encuentra algún defecto o fallo,

por favor, póngase en contacto con su distribuidor.

Recuerde especicar el defecto informando el

modelo de invernadero y el número de componente,

además del número de control de la calidad.

¡Enhorabuena por su nuevo invernadero!

ESTIMADO CLIENTE

Enhorabuena por la adquisición de su nuevo

invernadero. Es necesario que siga estas

instrucciones paso a paso para montar su nuevo

invernadero.

Las instrucciones de montaje se han elaborado en

base a una combinación de texto e imágenes. Los

perles han sido envueltos en paquetes numerados

y corresponden a las siguientes instrucciones

de montaje. Deberá montar cada paquete por

separado. Todas las tuercas, pernos y herrajes se

encuentran recogidos en una caja.

Cada paquete se especica por separado en las listas

de componentes.

Todos los croquis están marcados con un símbolo:

Visto desde el interior Visto desde el exterior

PRECAUCIONES DE SEGURIDAD

• El montaje solamente debe realizarse con un

clima seco y sin viento.

• Siempre se debe usar guantes para instalar los

cristales. Los cristales para invernaderos enen

bordes alados, especialmente si se rompen.

• Se debe informar a los ayudantes y,

especialmente, a los niños de que un cristal

roto es peligroso. Los cristales rotos deben

recogerse inmediatamente y desecharse con

cuidado.

• Si uliza una escalera, esta debe colocarse

sobre una supercie plana.

• Es necesario realizar el montaje con un

ayudante.

PÁGINA 12: HERRAMIENTAS

El montaje del invernadero requiere las

herramientas que se indican en la página 12.



No se incluye base alguna con el producto. Sin

embargo, se puede adquirir una base por separado.

Se trata de una base fácil de montar que le

garanzará un apoyo estable para el invernadero.

Si construye su propia base, las medidas que se

especican son las medidas exteriores.

Los puntos de anclaje deben cavarse en erra sin

heladas a una profundidad de 800 mm. Se debe

colocar la base entera, incluidas las jaciones de

hormigón, sobre los agujeros de manera que las

jaciones queden colocadas en los agujeros, y hay

que llenarlos con unos 75-90 litros de hormigón.

La base debe estar completamente a nivel y a

escuadra, lo cual se puede comprobar controlando

que las dos medidas diagonales sean idéncas (ver

página 14).

PÁGINAS 16-33: ORDEN DE MONTAJE

Coloque los componentes como se indica en la

ilustración y móntelos siguiendo el orden que

aparece en las imágenes. No debe apretar las

tuercas totalmente hasta nalizar el montaje de la

estructura auxiliar.

PÁGINAS 26-29: PUERTAS Y VENTANAS

Los tornillos para las puertas deben engrasarse con

aceite para facilitar el montaje. El cristal para las

ventanas se debe montar al mismo empo que los

perles. El cristal para las puertas se debe montar

después de que la puerta se haya montado.

PÁGINAS 30-33: MONTAJE DE CRISTAL

¡Importante antes de realizar el montaje!

Compruebe que los frontales y los laterales estén a

nivel y a escuadra, y que la(s) puerta(s) y ventana(s)

funcionen perfectamente.

El orden de montaje recomendado para el cristal es

el siguiente:

Ventanas – Techo – Puertas – Frontales –

Laterales

PÁGINAS 30-33: INSTALACIÓN DE LOS CRISTALES

Aplique 411-82 en los perles marcados con una

línea de rayas en la ilustración. Monte un panel de

cristal a la vez.

Los listones GR han de montarse como se indica en

las páginas 30-31.

Coloque la parte superior del listón por debajo del

perl de aluminio en toda la longitud de la placa, y

coloque el listón desde arriba presionando hasta que

se escuche un clic.

Su invernadero ya está montado. Sin embargo, debe

prestar atención a lo siguiente:

MANTENIMIENTO

• Engrase las puertas (bisagras y cerradura).

• Limpie las canaletas para evitar la presencia de

hojas, etc.

• Ajuste las ventanas según sea necesario.

• Sustuya los cristales rotos.

• Limpie el invernadero con un agente

desinfectante antes y después de la temporada

de culvo.

PROTECCIÓN EN INVIERNO

En las zonas donde puede haber nevadas, se

recomienda la siguiente protección durante el

invierno:

• Apoye el vérce de unión del tejado por el

centro.

• Elimine cualquier acumulación grande de nieve

del tejado.

• Debe tomar medidas contra la caída de nieve,

por ejemplo desde árboles o tejados de

edicios.

• Desmonte los cilindros de eventuales abridores

de ventanas automácos (complemento extra).

• Fije las puerta(s) y ventana(s) de modo que el

viento no pueda dañar el invernadero.

AGUA Y CONDENSACIÓN

Recuerde que su invernadero no es herméco, que

podría detectar fugas durante o después de unas

precipitaciones y que se producirá condensación

dentro del mismo. Una buena venlación ayudará a

evitar la condensación.

SEGUROS

Tenga en cuenta que no todas las compañías de

seguros cubren automácamente los invernaderos.

Póngase en contacto con su compañía de seguros

para asegurarse de que el seguro lo cubre.

GARANTÍA

Los invernaderos Juliana están cubiertos por una

garana de 12 años que incluye la sustución o

reparación de componentes defectuosos. La garana

no cubre el policarbonato, cristal, transporte,

montaje, carga, etc.

Los invernaderos Juliana enen una garana de

2 años sobre las piezas pintadas, si las hubiera.

Recuerde que puede haber marcas en la pintura que

provienen del colgado de los perles.

La garana no será válida en caso de no montar el

invernadero según estás instrucciones.

RECLAMACIONES

Todos nuestros invernaderos se han construido

siguiendo los más altos estándares de calidad.

No obstante, si tuviera algún problema, no dude

en ponerse en contacto con su distribuidor

de inmediato. Recuerde especicar el defecto

informando del modelo de invernadero y el número

de pieza.

Si hubiera marcas en los ganchos o extremos lisos en

los perles pintados, estos no serán visibles tras el

montaje del invernadero.

Enhorabuena por la adquisición de su nuevo

invernadero, del que esperamos que disfrute

durante muchos años.

www.hallsgreenhouses.com

Please refer to website for the most up to date instruction

Caro Cliente!

Il montaggio della serra non richiede speciche

conoscenze tecniche ma è essenziale attenersi

scrupolosamente alle istruzioni che seguono.

Le istruzioni per il montaggio includono testo

e disegni. I proli sono confezionati in singole

confezioni numerate che corrispondono alla

sequenza delle istruzioni per il montaggio. Montare

il contenuto di una confezione alla volta. Tutti i

bulloni, dadi ed i vari elementi di giunzione sono

raccolti nel sacchetto n° 0 (il cui contenuto è

specicato a pagina 12). Il contenuto di ogni singola

confezione è dettagliato in elenchi separati dei

componenti.

Tutti i disegni dettagliati sono contrassegnati da un

simbolo:

Visto dall’interno Vista dall’esterno.

Suggerimenti per la sicurezza.

• Il montaggio va eettuato esclusivamente in

condizioni di tempo asciutto e sereno.

• Portare sempre guanti per il montaggio

degli elementi in vetro. Il vetro della serra

ha dei bordi molto alati, specialmente se si

frantuma.

• Occorre far presente alle persone che

collaborano al montaggio della serra - e in

particolare ai bambini - che il vetro frantumato

costituisce un pericolo. Raccogliere subito i

vetri frantumati e provvedere con cura al loro

smaltimento.

• Si consiglia l’uso di occhiali protettivi al

momento di applicare le molle del vetro.

• In caso di utilizzo di scale, vericare che la loro

supercie di appoggio sia piana.

• Per il montaggio sono necessarie almeno due

persone.

Riferimenti

La colonna contrassegnata da indica su

quale/i lato/i il componente dovrà essere applicato.

Pagina 13:

Basamento

Il basamento non è compreso nella fornitura.

È possibile acquistare il basamento originale

separatamente. Il basamento originale assicura una

base stabile e facile da montare.

In caso di un basamento realizzato per conto proprio,

le misure indicate devono essere quelle esterne.

Se si acquista il basamento originale, occorreranno

inoltre circa 75 litri di calcestruzzo e 6-8 tubi di

plastica/calcestruzzo della lunghezza di circa 800

mm, da mettere in posa ad una profondità non

soggetta a gelate e a cui ssare il prolo angolare e gli

elementi di ancoraggio centrali.

Il basamento deve essere livellato al 100 % in

orizzontale e avere un’angolatura corretta. Ciò si

ottiene vericando che le due misure diagonali siano

uguali.

Utensili

Per assemblare la serra sono necessari gli utensili

illustrati a pagina 12.

Pagina 14-27:

Disporre i componenti come da gura ed eseguire

l’assemblaggio nella sequenza illustrata dai disegni.

Non serrare completamente i dadi prima di aver

parzialmente assemblato tutta la costruzione.

Pagina 13:

(Fissaggio al basamento)

In caso di un basamento costruito per conto proprio,

è necessario praticare dei fori (7 mm) nel telaio di

base tra tutti i proli verticali, dopodiché ssare la

serra sul basamento (A) mediante viti.

In caso di basamento originale, ssare la serra ad

ogni barra verticale, come da gura (B/C).

Pagina 24-27:

Lubricare le viti per porte con sapone per facilitarne

il montaggio.

Montaggio di vetro/policarbonato.

Importante! Prima del montaggio:

Controllare che i pannelli frontale e posteriore

e quelli laterali siano posizionati e angolati

correttamente e che la porta/e e nestra/e funzionino

perfettamente.

Pulire lastre e proli con acetone.

Sequenza migliore per il montaggio:

1) Finestre – 2) Tetto – 3) Porte – 4) Pannello

frontale/posteriore – 5) Pannelli laterali

Pagina 30-33:

Montaggio delle lastre di vetro (vedere i disegni da

1 a 8)

Montare un vetro alla volta partendo dal basso.

Applicare un lo di silicone di 3 mm sui proli

verticali contrassegnati da una linea tratteggiata

nel disegno (un lo di 3 mm assicura la massima

adesione). In caso di un uso di silicone superiore al

dovuto, è possibile acquistarne tubetti extra.

Montare le molle e i supporti per il vetro come

illustrato.

X = Molla

In caso di vetro frantumato, spingerlo con cura

verso l’esterno ed asportare il silicone con un coltello

alato da tagliatore.

Pulire completamente il prolo prima di inserire il

vetro nuovo.

Pagina 34-37:

Montaggio del policarbonato

Gli schemi presenti in basso a pagina 34/36 illustrano

il punto in cui vanno montati. La denominazione

del tipo indica la lunghezza in mm. Se necessario,

adattare la lunghezza dei listelli utilizzando una sega

dai denti ni.

NB: al ne di impedire la formazione di alghe, le

lastre non dovranno venire a contatto con la terra.

Utilizza come protezione del cartone.

Listelli A: da montare come illustrato a pagina 35/37.

Inserire la lastra nel listello inferiore, piegare la lastra

leggermente verso l’esterno ed inserirla nel listello

superiore.

Listelli M: da montare come illustrato a pagina

35/37. Inserire la parte superiore del listello sotto il

prolo in alluminio per tutta la lunghezza e quindi

posizionare il listello spingendolo dall’alto.

Eventuale sigillatura delle lastre

E’ possibile sigillare le lastre contro gli insetti.

In alto con nastro adesivo in alluminio oppure

silicone, in basso con nastro adesivo in alluminio

oppure con nastro adesivo garzato per via dello

scarico della condensa (acquistabili presso i centri di

bricolage).

A questo punto il montaggio della serra è ultimato.

Fare attenzione a quanto segue:

Manutenzione

• Lubricare le porte (cerniere e serratura).

• Pulire la grondaia da foglie e simili.

• Aggiustare le nestre.

• Sostituire eventuali vetri rotti.

• Pulire la serra con disinfettante prima e dopo la

stagione di crescita.

Protezione per l’inverno

In caso di zone soggette a nevicate, si raccomanda la

seguente protezione invernale:

• Sostegno per il tetto al centro della serra.

• In caso di grande quantità di neve sul tetto,

spalare la neve.

• Adottare misure di precauzione contro

l’eventuale caduta di masse di neve, p.es. da un

albero o dal tetto della casa.

• Smontare i cilindri di eventuali dispositivi

automatici di apertura (opzionali).

• Fissare porta/e e nestra/e anché il vento non

possa arrecare danni alla serra.

Assicurazione

Attenzione, non tutte le società assicurative coprono

automaticamente le serre. Contattare la propria

agenzia di assicurazione per vericarne la copertura.

Garanzia

La garanzia di 12 anni che accompagna la

serra copre la sostituzione o la riparazione dei

componenti difettosi. La garanzia non comprende il

policarbonato, il vetro, il trasporto, il montaggio, ecc.

Un’eventuale verniciatura è coperta da 2 anno di

garanzia. Notare che possono essere presenti segni

dovuti ai proli appesi.

La garanzia decade nel caso in cui caso la serra non

sia stata montata conformemente a queste istruzioni.

Reclami

Seguiamo procedure di controllo molto severe al ne

di assicurare un prodotto privo di difetti; qualora ne

vengano rilevati, contattare il rivenditore. Ricordare

di specicare il difetto, comunicando il modello della

serra e il numero del componente insieme al numero

di controllo di qualità.

Congratulazioni per la Sua nuova serra

CARO CLIENTE,

Congratulazioni per l’acquisto di questa nuova serra.

Per il montaggio della serra è necessario seguire le

istruzioni passo dopo passo.

Le istruzioni per il montaggio prevedono una

combinazione di tes e disegni. I proli sono

contenu in confezioni la cui numerazione

corrisponde alla sequenza nelle istruzioni per il

montaggio. Montare una confezione alla volta. Tu

i bulloni, i dadi e la minuteria sono raccol in una

scatola.

Il contenuto delle singole confezioni è specicato in

elenchi dei componen separa.

Tue le illustrazioni deagliate sono contrassegnate

dai seguen simboli:

Vista dall’interno Vista dall’esterno



• Il montaggio deve essere eeuato in assenza

di precipitazioni e vento.

• Indossare sempre guan per il montaggio

dei vetri. I vetri della serra presentano bordi

ala, soprauo se dovessero frantumarsi.

• Informare aiutan e, in parcolare, bambini

che i vetri ro possono essere pericolosi.

Raccogliere immediatamente eventuali vetri

ro e smalrli in modo appropriato.

• Sistemare l’eventuale scalea su una supercie

piana

• È necessario disporre di un aiutante.

PAGINA 12: UTENSILI

Per il montaggio della serra occorrono gli utensili

descri a pagina 12.



Il basamento non è compreso nella presente

fornitura, ma è possibile acquistare il basamento

originale separatamente. Questa soluzione

garansce un basamento sicuro e facile da montare.

Se si prepara il basamento autonomamente, le

misure indicate devono essere considerate misure

esterne.

I pun devono essere realizza no a una profondità

non raggiunta dal gelo (800 mm). Sistemare quindi il

basamento assemblato comprensivo di elemen di

ssaggio sopra i fori, in modo che i de elemen si

inseriscano nei fori. Riempire quindi i fori con circa

75-90 litri di calcestruzzo.

Il basamento deve essere perfeamente in bolla e

a squadra. A tal scopo, vericare che le due misure

diagonali siano idenche (vedere pagina 14).

PAGINE 16-33: ORDINE DI MONTAGGIO

Disporre i componen come da disegno ed eseguire

l’assemblaggio nella sequenza illustrata dalle gure.

Non serrare completamente i dadi prima di aver

assemblato tua questa parte della costruzione.

PAGINE 26-29: PORTE E FINESTRE

Oliando le vi delle porte è possibile agevolarne

il montaggio. I vetri delle nestre devono essere

monta contemporaneamente ai proli. I vetri delle

porte devono essere monta dopo l’assemblaggio

della porta.

PAGINE 30-33: MONTAGGIO DI VETRO

Importante prima del montaggio!

Controllare che le testate e i anchi siano

perpendicolari e correamente angola, e che la

porta (le porte) e la nestra (le nestre) funzionino

correamente.

Sequenza omale di montaggio dei vetri:

Finestre – Teo – Porte – Testate – Fianchi

PAGINE 30-33: MONTAGGIO DEL VETRO

Applicare 411-82 ai proli contrassegna nel disegno

da una linea traeggiata. Montare un vetro alla

volta.

I listelli GR devono essere monta come illustrato a

pagina 30-31.

Inlare la parte superiore del listello soo il prolo

in alluminio per tua la lunghezza della lastra, quindi

fare scaare il listello in posizione esercitando

pressione dall’alto.

La serra è pronta. Prestare tuavia aenzione a

quanto segue:



• Lubricare le porte (cerniere e serrature).

• Pulire la grondaia da foglie e quant’altro.

• Adeguare le nestre secondo necessità.

• Sostuire eventuali vetri ro.

• Pulire la serra con prodoo disinfeante prima

e dopo la stagione della crescita.



Se la zona è soggea a nevicate durante l’inverno, si

raccomanda la seguente protezione invernale:

• Applicare un sostegno per il teo al centro

della serra.

• In caso di abbondan nevicate sul teo,

spalare la neve.

• Adoare misure precauzionali per evitare

che cada neve, ad esempio da un albero o dal

teo.

• Smontare i cilindri di eventuali disposivi

automaci di apertura, se presen (opzionali).

• Fissare porta e nestra (porte e nestre) per

evitare che folate di vento possano arrecare

danni alla serra.

ACQUA E CONDENSA

Tenere presente che la serra non è un giardino

d’inverno, ad esempio, e che pertanto è bene essere

consapevoli del fao che potrebbe inltrarsi acqua

durante o dopo una precipitazione e che all’interno

si può formare condensa. Una buona venlazione

contribuisce a prevenire la formazione di condensa.



Tenere presente che non tue le agenzie assicurave

coprono automacamente le serre. Contaare

la propria agenzia assicurava per vericarne la

copertura.



La garanzia vale 12 anni e copre la sostuzione o

la riparazione di par difeose. Sono esclusi dalla

garanzia par in policarbonato, vetri, trasporto,

montaggio, spese di spedizione ecc.

L’eventuale verniciatura è coperta da una garanzia

di 2 anni. Notare che la vernice potrebbe presentare

segni dovu ai proli appesi.

La garanzia verrà invalidata qualora la serra non sia

montata in conformità alle presen istruzioni.

RECLAMI

La nostra produzione è soggea a rigorosi requisi

di qualità. Se, malgrado questo, un prodoo fosse

difeoso o mancante, rivolgersi immediatamente

al fornitore. Descrivere accuratamente il difeo e

indicare modello di serra e codice dell’arcolo.

Eventuali segni dovu ai proli appesi ed estremità

lucide dei proli vernicia non saranno più visibili

dopo aver montato la serra.

Ci auguriamo che questa nuova serra vi darà tanta

soddisfazione negli anni a venire.

www.hallsgreenhouses.com

Please refer to website for the most up to date instruction

Arvoisa asiakas!

Olemme yrittäneet tehdä nämä ohjeet

mahdollisimman selviksi ja yksinkertai-siksi.

Osat on numeroiduissa pakkauksissa

Kuvat ovat merkitty seuraavilla symboleilla:

sisäpuolelta katsottuna

ulkopuolelta katsottuna.

Yleisohjeita

· Tee kasvihuoneelle hyvä perustus.

· Asettele osat maahan piirrosten näyttämässä

järjestyksessä ennen kokoamista.

· Proilissa on ura ruuvia varten. Laita ruuvi

uraan kiskon päästä. Kysy kauppiaaltasi

erikoiskantaruuveja, joilla jälkiasennus

onnistuu helposti osia irroittamatta.

· Varmista, että kasvihuone on suorassa ennen

lasien tai kennolevyjen asentamista. Puhdista

runko ennen lasien asentamista. Asenna lasit

paikoilleen tuulettoman ja kuivan sään aikana.

· Kattoluukkujen lasit/levyt kiinnitetään

silikonilla ennen niiden paikalleen asennusta.

Viitteet

merkitty sarake osoittaa sivua,

joilla osaa käytetään.

Sivu 13:

Perestus

Perustus ei kuulu vakiovarusteisiin. Hankkimalla

valmiin alkuperäisen metalliperustuksen säästät

aikaa ja vaivaa.

Voit myös tehdä perustuksen itse. Voit myös tehdä

perustuksen itse.

Julianan Teräsperustukseen tarvitset lisäksi

sementtiä ja 6-8 kpl (ks. piirros) muovisia vähintään

80 cm lieriöitä maa-ankkurien valamiseen kulmiin

ja pidemmissä malleissa myös keskelle sivuseinää.

Tarkista mittaamalla, että perustan ristimitat ovat

täsmälleen samat ja vesivaakalla että perustus on

vaakasuorassa

Työkalut

Tarvittavat työkalut näet sivulla 1 olevassa

piirroksessa -muista myös tikkaat ja

kennolevymallissa pienet puutarhasakset listojen

katkaisuun.

Sivut 14-27:

Asettele osat makuulleen kuvan piirroksen mukaan.

Kiristä mutterit vasta kun tarvittavat pultit on

aseteltu kohdalleen vaakatukea 19 ja ovikarmia 16

varten. Huom! Alumiinimuttereista menee jengat

pilalle liikaa kiristettäessä. Kulmat kiristetään

lopullisesti vasta kun sivuseinät ja harjaosa liitetään

päätyihin.

Sivu 13:

(Perustukseen kiinnitys)

Poraa itsetehtyä perustusta varten 7 mm reikä

kiinnitysruuvia varten joka väliin. Julianan valmiin

perustuksen kiinnitys tapahtuu perustuksen mukana

tulevien osien avulla (kuva B/C).

Sivut 24-27:

Porakone ja siihen tähtipää pz2 on tässä vaiheessa

hyvä apuväline. Kastele itseporautuvien ruuvien

kärjet öljyyn tai laita muuta liukastetta ruuvaamisen

helpottamiseksi. Osa 68a kiinnitetään vasta oven

ollessa paikallaan.

Tärkeää Lasin/kennolevyn asennukseen!

Tarkista ristimitat ennen oven ja tuuletusluukkujen

lasitusta.

Puhdista proilit tarvittaessa asetonilla oven ja

luukkujen silikonin kiinnityksen varmistamiseksi.

Lasitus seuraavassa järjestyksessä:

1) Luukut - 2) Katto - 3) Ovi - 4) Päädyt - 5) Sivut

Sivut 30-33:

Lasitus (piirrokset 1-8)

Lasitus aloitetaan alaosasta. Laita piirroksessa

katkoviivalla merkittyihin kohtiin proileissa

korkeintaan 3 mm yhtäjaksoinen vana silikonia.

Alaosaan ei tarvitse silikonia.eikä räystäsproiliin.

Lasin kiinnittimet asennetaan ohjeessa merkittyihin

paikkoihin seuraavasti.

X = Alumiinihelat, > = Lasinjouset

Lasin rikkoontuessa poista varovasti lasit ja silikonit

terävän terän avulla Puhdista proili hyvin ennen

uuden asentamista

Sivut 34-37:

Kennolevyjen asennus

Sivujen 34/36 alaosassa olevissa kuvissa näytetään

näiden listojen asennus. Tyyppikuvaus ilmoittaa

pituuden milimetreissä. Mahdolliset listojen

lyhennykset kannattaa tehdä hienoteräisellä sahalla

esim. rautasahalla.

HUOM! Estääksesi levän ja sammaleen

muodostumisen kennoihin, kennolevyt eivät saa

olla koskutuksessa maahan. Aseta kennolevyt esim

pahvin päälle.

A-listat asennetaan kuten on esitetty sivulla 35/37.

Aseta kennolevy alaproiliin, taivuta levyä kevyesti

ulospäin ja aseta yläreuna yläproiliin.

M-listat asennetaan kuten sivulla 35/37 näytetään.

Paina lista vähän kerrallaan proiliin kiinni.

Tarkista valmiiksi sivun 16 piirroksesta mihin

listat asennetaan. Päädyn listat leikataan esim.

puutarhasaksilla oikeaan pituuteen.

Kennolevyjen tiivistäminen

Kennolevyt voidaan tiivistää hyönteisten pääsyä

vastaan. Sulje yläreuna alu-teipillä tai silikonilla.

Alareuna ainoastaan alu-teipillä, jotta kosteus pääsee

ulos. (saatavilla rautakaupoista).

Nyt kasvihuoneesi on valmis ja voit asentaa

mahdolliset lisävarusteet. Huomio lisäksi seuraavat:

Huolto

• Öljyä ovet ym. (saranat ja lukko).

• Puhdista räystäskourut roskista ym.

• Tarkista ovet ja tuuletusluukut.

• Puhdista ja desino kasvihuone ennen ja

jälkeen kasvukauden.

Talvisäilytys

Suosittelemme seuraavia toimenpiteitä kasvihuoneen

suojaamiseksi talven varalta:

• Kasvihuoneen katolle kasaantuva lumi ja jää on

poistettava varovasti.

• Muovipeite auttaa em. pois liukumista.

• Varmista, ettei huoneen päälle pääse

putoamaan mitään katoilta tai puista.

• Poista automaattisten tuuletus-luukunavaajien

sylinterit (lisävaruste).

• Lukitse ovi ja tuuletusluukut estääksesi tuulen

aiheuttamat vauriot.

Vakuutusturva

Tarkista että kasvihuoneesi sisältyy vakuutukseesi.

Ota yhteyttä vakuutusyhtiöösi tarkistaaksesi

vakuutusturvasi.

Takuu

JULIANAn takuu on voimassa 12 vuotta ja se kattaa

puuttuvien tai valmistusvirheellisten osien vaihdon

tai korjaamisen ja koskee vain oikein asennettuja

huoneita. Takuu ei koske kennolevyjä eikä laseja,

eikä korvaa välillisiä kustannuksia, jotka aiheutuvat

esim. kuljetuk-sista, työpalkoista, asennuksesta ja

rahdista.

JULIANA myöntää 2 vuoden takuun maalatuille

pinnoille. Hvom! Maalatoille voi vaurioitua, mikäli

proilit pääsevät vääntymään.

Huomautukset

Lasin rikkoontuessa poista varovasti lasit ja silikonit

terävän terän avulla Puhdista proili hyvin ennen

uuden asentamista. Huomautusten osalta sinun tulee

ottaa yhteyttä myyjään. Määrittele puute tai vika

kasausohjeen avulla.

Onnittelut JULIANA-kasvihuoneen hankinnan johdosta

FIN

ARVOISA ASIAKAS!

Onnea uudelle kasvihuoneellesi. Joa uuden

kasvihuoneesi asennus onnistuu, sinun on syytä

noudaaa asennusohjea tarkkaan.

Asennusohje koostuu sanallisista ohjeista ja

piirroksista. Proilit on pakau osapakkauksiin,

joiden numeroin vastaa niiden järjestystä

asennusohjeessa. Asenna kerralla yksi osapakkaus.

Kaikki ruuvit, muerit ja muut asennustarvikkeet on

koou yhteen pussiin.

Jokaisesta osapakkauksesta on eriely.

Kaikki detaljikuvat on merkiy symboleilla:

Sisäpuolelta katsouna Ulkopuolelta katsouna

TURVALLISUUSOHJEITA

• Asennus on suoriteava kuivalla ja tyynellä

säällä.

• Käytä aina käsineitä asentaessasi lasiosia.

Kasvihuoneen lasiosien reunat ovat teräviä,

erityises lasien rikkoutuessa.

• Avustajille ja erityises lapsille on

huomauteava, eä rikkoutunut lasi aiheuaa

vaaran. Kerää rikkoutunut lasi talteen

väliömäs, ja hävitä se vastuullises.

• Aseta mahdolliset kkaat tasaiselle alustalle.

• Asennuksessa on käyteävä avustajaa.

SIVU 12: TYÖKALUT

Kasvihuoneen pystytyksessä tarvitaan sivulla 12

esiteyjä työkaluja.

SIVU 14-15: PERUSTUS

Perustus ei sisälly tähän toimitukseen, mua

alkuperäisen perustuksen voi ostaa erikseen. Se on

tukeva ja helppo asentaa.

Jos teet perustuksen itse, huomaa, eä annetut

mitat ovat ulkomioja.

Anturakuopat kaivetaan routarajan alapuolelle

(800 mm). Koou perustus anturaraudoituksineen

nostetaan kuoppien päälle niin, eä raudoitukset

asetetaan betonilla (n. 75-90 litraa) täyteäviin

kuoppiin.

Perustuksen on oltava täysin vaakasuorassa ja

suorassa kulmassa. Viimeksi mainiu seikka

tarkastetaan rismitalla (katso sivu 14).



Ota komponent esiin piirroksen mukaan ja kokoa

ne kuvissa esitetyssä järjestyksessä. Älä kiristä

muereita ukalle ennen kuin koko osarakenne on

koou.

SIVU 26-29: OVET JA IKKUNAT

Oven ruuvit voidellaan öljyllä; se helpoaa

asennusta. Ikkunoiden lasit asennetaan samaan

aikaan kuin proilit. Ovien lasiosa asennetaan

valmiiksi koouun oveen.

SIVU 30-33: LASIEN

Tärkeää etoa ennen asennusta!

Tarkista, eä päädyt ja sivut ovat pystysuorat ja

suorassa kulmassa ja eä ovi/ovet ja ikkuna(t)

toimivat täydellises.

Lasiosien paras asennusjärjestys:

Ikkunat – Kao – Ovet – Päädyt – Sivut

SIVU 30-33: LASIEN ASENNUS

Levitä 411-82 proileille, jotka on merkiy

piirustuksessa katkoviivalla. Asenna yksi lasi kerralla.

GR-listat asennetaan sivuilla 30-31 osoitetulla

tavalla.

Aseta listan yläosa alumiiniproilin alle levyn koko

leveydeltä ja napsauta sen jälkeen lista paikalleen

yläpuolelta.

Kasvihuoneesi on nyt pystytey, mua huomaa

seuraavat:

KUNNOSSAPITO

• Öljyä oven saranat ja lukko.

• Puhdista räystäskouruista lehdet ym.

• Säädä luukut

• Vaihda rikkoutuneet lasit.

• Pese kasvihuone desinoinaineella ennen

kasvukaua ja sen jälkeen.



Suosielemme seuraavia toimenpiteitä

kasvihuoneen suojaamiseksi talven varalta:

• Tue kaopalkki keskikohdalta.

• Poista lumi kasvihuoneen katolta.

• Varmista, eei kasvihuoneen päälle pääse

putoamaan lunta katoilta tai puista.

• Poista automaasten tuuletusluukunavaajien

sylinterit (lisävaruste).

• Lukitse ovet ja tuuletusluukut estääksesi tuulen

aiheuamat vauriot.

VESI JA KONDENSSIVESI

Huomaa, eä kasvihuoneasi ei voi verrata esim.

kateuun terassiin. Sateella veä saaaa vuotaa

kasvihuoneen sisälle ja kosteua ivistyy myös

kasvihuoneen sisäpinnoille. Huolehdi siksi hyvästä

tuuletuksesta, joa vältyt kondenssivedeltä.

VAKUUTUS

Huomaa, eä kaikki vakuutukset eivät kata

automaases kasvihuoneita. Ota yhteyä

vakuutusyhöösi tarkistaaksesi vakuutusturvasi.

TAKUU

Myönnämme 12 vuoden takuun, joka kaaa

virheellisten osien vaihdon tai korjauksen. Takuu ei

koske polykarbonaaa, lasia, kuljetusta, asennusta,

raha tms.

Mahdolliselle maalipinnalle myönnämme 2 vuoden

takuun. Huomaa, eä maalipinnassa saaaa olla

proilien asentamisesta johtuvia jälkiä.

Takuu raukeaa, jos kasvihuonea ei ole asenneu

näiden ohjeiden mukaises.

REKLAMAATIOT

Meillä on ukat laatuvaamukset, joa voimme

taata, eä tuoeesi on virheetön. Ota väliömäs

yhteyä myyjääsi, jos tuoeessa on virheitä tai

puueita. Muista ilmoiaa puute täsmällises -

kerro kasvihuoneen malli ja komponenn numero.

Proileissa mahdollises esiintyvät ripustusjäljet

ja maalaujen proilien kirkkaat päät eivät näy

kasvihuoneen asennuksen valmistuua.

Paljon onnea uudelle kasvihuoneelle, jonka

toivomme tuoavan iloa monen vuoden ajan.

www.hallsgreenhouses.com

Please refer to website for the most up to date instruction

Oversigt - Survey - Übersicht - Översikt - Vue d´ensemble

Overzicht - Resumen - Schema - Sisällys

14 + 15

16 - 17

18 - 19

20 - 23

24 - 25

26 - 27

28 - 29

30 - 33

Værktøj - Tools -

Werkzeug - Verktyg - Outillage

- Gereedschap

Herramientas - Utensili -

Työkalut

2,5 mm

6 mm

Fittings - Raccorderie - Kleinteile - Hulpstukken - Garnitures -

Accesorios - Osat

GR3012

GR3013

GR3006

GR3008

426-27

F018134

400 30016-30 F018112 / F018115

697 300

322

630

631

710

994 2

1106 40

8616 4

301B

GR2001

GR2003

GR2002

GR2004

GR3002

GR3003

26-27

GR3004

GR3005

20-1025

411-82

458

82M

333-74 2

26-27

225 4

26-27

GR3011 4

16-30

23-24

26-27

30-33

F018113 / F018116

F018136

F018141

F018135

F018129

F018133

F018132

F018131

F018137

F018139

F018140

12,9 12,9

F018127

16-19

F018130

24-25

29 F018128

300 F018101 / F018102

30-33

F0181382430-33

26-27

16-30

26-27

Tilbehør - Accessories - Zubehör - Tillbehör - Accessoires

Toebehoren - Accesorios - Accessori - Lisävarusteet

Tilbehør - Accessories - Zubehör - Tillbehör - Accessoires

Toebehoren - Accesorios - Accessori - Lisävarusteet

F00040

12,9 2544 3835 4602

12,9

634

675

1266

1296

2544

M6x10

M6x40

5 x 6

Y X

X Y Z

345

634

675

1266

1296

2544

995

994

3835

989

341S

342S

996

F00040

989

341S 341S

634

989

995

994

996

1266

341S

342S

Monteringshjælp

Assembly support

Montage Hilfe

Monteringshjælp

Assembly support

Montage Hilfe

345

Fundamentstegning på side 37

Foundation drawing on page 37

3835

108280

Baggavl - Rear gable - Hintergiebel - Bakgavel - Pignon derrière -

Achtergevel - Frontis trasero - Pannello posteriore - Peräpääty

#mm 12,9

0105

1402

0111

0204

0205

0503

0803

0705

529

2023

1644

1490

2484

2463

0703 1559

0206

0503

0111

0503

0703

0111

0503

0111

0703

0206

0111

1402

0206

0105

GR2001

0703

0803

0705

GR2003

0503

400

697

0204

0205

400

697

1262

GR2001

0206

0703

0111

5 6 7

1098

11 12 13

1514

0503

0206

0703

0803

0111

0803

0703

0206

0705

0111

0803

0703

0205

0206

0204

0705

0703

GR2001

1402

0705

0111

0111 0105

0206

0204

0205

0105

0204

GR2003

1402

GR2001

Baggavl - Rear gable - Hintergiebel - Bakgavel - Pignon derrière -

Achtergevel - Frontis trasero - Pannello posteriore - Peräpääty

Forgavl - Front gable - Vordergiebel - Frontgavel - Pignon devant

Voorgevel - Frontis frontal - Pannello frontale - Ovipääty

0112

0508

0206

0508

2103

0112

0703

0507

0701

0112

0105

0703

0205

0507

0801

0112

0703 0701

GR2001

0206

GR2001

1402

GR2003

0801

0204

2103

0508

#mm 12,9

0105

0703

0801

0112

0204

0205

0507

0701

529

2142

1644

1490

630

616

0508 630

0206

0507

0206

1402 1262 1

616

1559

1502

2101

0902

26 - 27

2103 1

2302 1

120 mm

1264

2542

2484

487

1216

0206

400

697

0703

2103

120 mm

400

697

(x2)

400

697

(x2)

Forgavl - Front gable - Vordergiebel - Frontgavel - Pignon devant

Voorgevel - Frontis frontal - Pannello frontale - Ovipääty

5 6 7

1098

11 12 13

161514

0206

0801

0105

1402

0206

0205

0112

0701

0112

0801

0206

0112

0703

0204

GR2003

0206 1402

0112

0205

0204

0105

0701

GR2001

0701

1402

0204

0703

0801

0112

0703 GR2001

0703

0205

0703

0513

0106

0703

0411

0106

0513

0411

0703

2201

0703

0106

0513

0801

0106

0411

#mm 12,9

0106

0411

0513

0703

2201

1490

3778

1559

616

254

0801

2201

0106

2201

0801

0411 0703

0106

Sider - Sides - Seiten - Sidor - Cötés - Zijkanten

Laterales - Pannelli laterali - Sivut

Table of contents

Other Halls Greenhouse Kit manuals

Halls

Halls Popular 46 User manual

Halls

Halls Double Door Curved 108 User manual

Halls

Halls QUBE 66 User manual

Halls

Halls Universal 128 SD User manual

Halls

Halls Qube 610 User manual

Halls

Halls Qube Lean-to User manual

Halls

Halls Atrium User manual

Halls

Halls Magnum 108 User manual

Halls

Halls Curved Greenhouse 46 User manual

Halls

Halls Cotswold 46 User manual

Halls

Halls Universal 108 User manual

Halls

Halls QUBE 66 User manual

Halls

Halls Qube+ 88 User manual

Halls

Halls Qube+ User manual

Halls

Halls 42 2 User manual

Halls

Halls SILVERLINE 86 LEAN TO User manual

Halls

Halls Atrium User manual

Halls

Halls 68 User manual

Popular Greenhouse Kit manuals by other brands

SAVANA

SAVANA GREEN HOUSE COVERS user manual

Mercia Garden Products

Mercia Garden Products 04DTSTRDAX0806HGS-V1 manual

Polytunnel Company

Polytunnel Company Garden Pride Building instructions

Grandio

Grandio ASCENT GRA-812-GR user manual

ACD

ACD OLIVER manual

Dancover

Dancover GH16050 manual

Serranova

Serranova 24 manual

Vitavia

Vitavia Merkur 6700 Assembly instructions

Palram

Palram Glory 8'x8' Premium Class Greenhouse Assembly instructions

Rion

Rion Eco Grow Assembly instructions

Floria garden products

Floria garden products SNGH-A1 Assembly instructions

GrowSpan

GrowSpan 500 Series manual

Alton

Alton EVOLUTION FOUR LT Series instruction manual

Polhus

Polhus JONAS Assembly manual

ClearSpan

ClearSpan 104818PCA manual

Forest

Forest GEORGIAN WALL instructions

GrowSpan

GrowSpan 2000 Series manual

Rowlinson Garden Products

Rowlinson Garden Products SS260 manual

Halls Garden Room User manual

Popular Greenhouse Kit manuals by other brands
