HAMPTON BAY 245-746 User manual

INSTRUCTION MANUAL

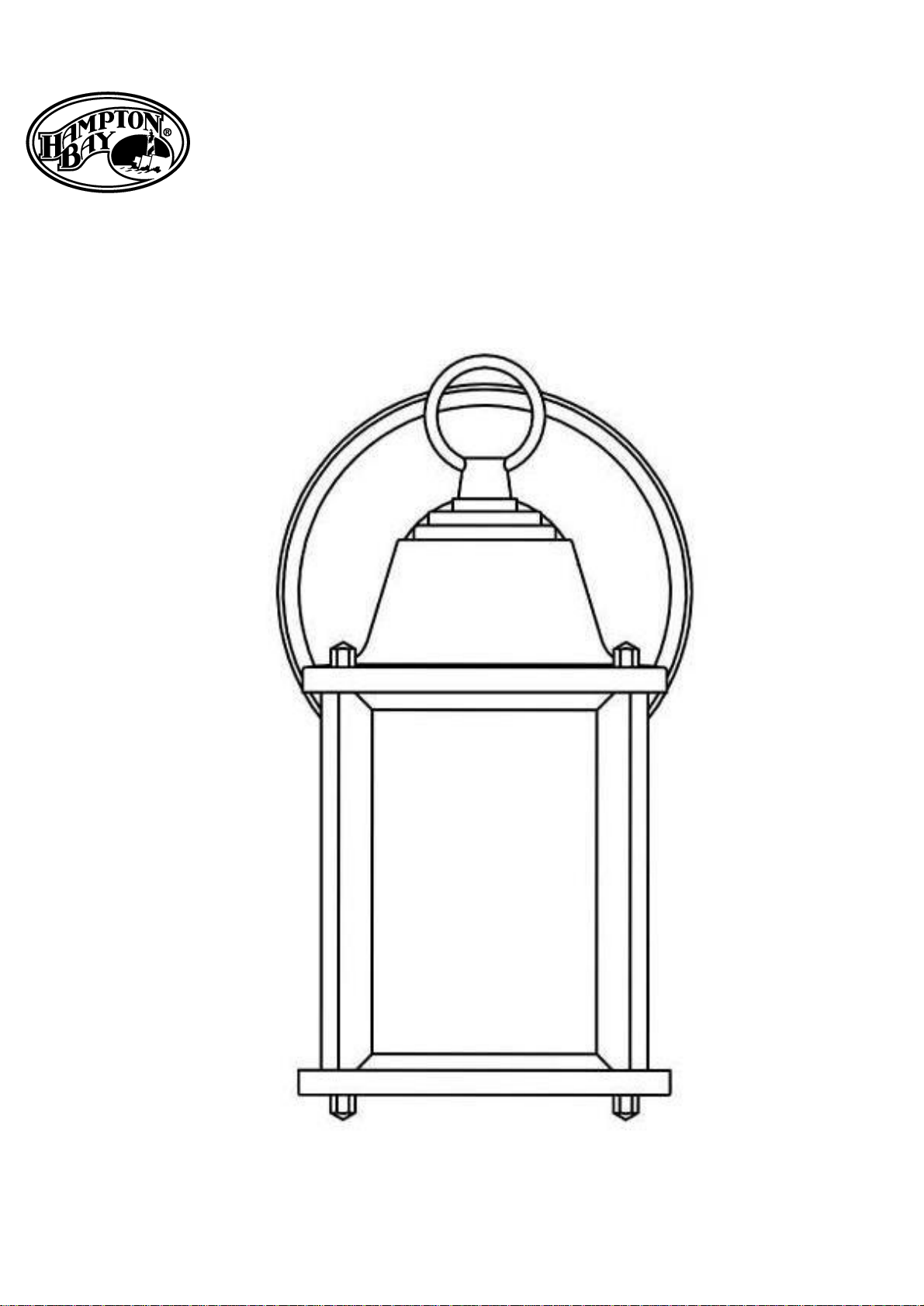

1LT Exterior Wall Lantern
The Home Depot SKU 245-746 (UPC 725916814229) (black)
The Home Depot SKU 250-399 (UPC 725916814250) (white)
Page 1

Thank you for purchasing this Hampton Bay exterior wall lantern. This
product has been manufactured with the highest standards of safety and
quality. The finish of this lantern is weather resistant but over time will
naturally weather and fade.
FEATURES:
1. One-light exterior wall lantern in black finish (SKU 245-746) or white
finish (SKU 250-399) with beveled glass.
2. This fixture has been engineered to safely use a 60 watt medium base
incandescent light bulb (do not exceed 60 watts) (not included).
3. For energy savings, this fixture has been engineered to safely use a
standard base compact fluorescent light bulb (for equivalent light
output, do not exceed 15 watts) (not included).
QUESTIONS, PROBLEMS, MISSING PARTS:
Before returning to your local The Home Depot, please call our Customer
Service Team at 1-855-HD-HAMPTON or visit www.hamptonbay.com.
Please reference your SKU (245-746 black fixture, 250-399 white fixture)
or UPC (725916814229 black fixture, 725916814250 white fixture).
Page 2

CAUTION:
1. Before starting installation of this fixture or removal of a previous fixture,
disconnect the power by turning off the circuit breaker or by removing the
fuse at the fuse box.
2. CONSULT A QUALIFIED ELECTRICIAN IF YOU HAVE ANY
ELECTRICAL QUESTIONS.
1. If you have any non-electrical questions about this fixture, please contact
our Customer Service Team at 1-855-HD-HAMPTON or visit
www.hamptonbay.com. Please reference your SKU (245-746 black fixture,
250-399 white fixture) or UPC (725916814229 black fixture,
725916814250 white fixture).
2. Keep your receipt and these Instructions for Proof of Purchase.
TOOLS REQUIRED FOR ASSEMBLY &
INSTALLATION (not included):
Light Bulb Safety goggles Ladder Gloves Wire strippers
(60 watt maximum)
(or CFL equivalent)
Flathead screwdriver Phillips screwdriver Electrical tape Wire cutters Silicon Rubber Sealant
for exterior use
Page 3

ASSEMBLY INSTRUCTIONS:
1. Carefully unpack the fixture. Lay out all parts on a clean surface.
Install a 60 watt medium base incandescent light Bulb (#4) (not included)
or an equivalent standard base compact fluorescent light bulb (not included)
in the Socket (#3) in the fixture
Page 4

ASSEMBLY:
Page 5

PARTS INCLUDED FOR INSTALLATION (parts are not to scale):
2ea Lock Nuts (#2) 3ea Wire Connectors (#6) 1ea Cross Bar (#7)
1ea Ground Screw (#8) 2ea Outlet Box Screws (#9) 2ea Mounting Screws (#10)
INSTALLATION INSTRUCTIONS:
1. Screw the two Mounting Screws (#10) into the Cross Bar (#7). Mount the Cross Bar
(#7) to the Outlet Box (#5) using the two Outlet Box Screws (#9). [Make sure the
threads of the Mounting Screws (#10) are facing outside when the Cross Bar (#7) is
attached to the Outlet Box (#5).]
2. Wrap the ground wire from the fixture around the Ground Screw (#8) on the Cross Bar
(#7), and then connect the ground wire from the fixture to the ground wire from the
Outlet Box (#5). Connect the white wire from the fixture to the white wire (neutral
wire) from the Outlet Box (#5). Connect the black wire from the fixture to the black
wire (live wire) from the Outlet Box (#5). Cover the three connections using the three
Wire Connectors (#6). Wrap the three wire connections with electrical tape for a more
secure connection. Position the wires back inside the Outlet Box (#5). Note: If you
have electrical questions, consult your local electrical code for approved grounding
methods.
3. Place the fixture body to the wall by aligning the protruding Mounting Screws (#10) all
the way through the Wall Plate (#1). Tighten the fixture to the wall by screwing the
two Lock Nuts (#2) onto the two protruding Mounting Screws (#10).
4. Once the fixture is mounted on the wall, caulk the space between the wall and the
upper 3/4 area of the Wall Plate (#1) to prevent water seeping into the Outlet Box (#5).
Leave the bottom 1/4 area uncaulked for drainage of any water which might leak into
the enclosure
5. Installation is complete. Turn on the power at the circuit breaker or fuse box. Turn the light
switch on to activate the fixture.
Page 6

INSTALLATION:
Page 7

TROUBLESHOOTING:
Problem
Possible Cause
Corrective Action
Light bulb will not
1.
Light bulb is burned out.
1.
Replace light bulb.
illuminate.
2.
Power is off.
2.
Make sure power supply
is on.
3.
Faulty wire connection.
3.
Check wiring.
4.
Faulty switch.
4. Test or replace switch.
Fuse blows or circuit
Crossed wires or power wire
Check wire connections.
breaker trips when light
is grounding out.
bulb is illuminated.
PRODUCT MAINTENANCE:
1. To clean the outside of the fixture, use a dry or slightly dampened clean cloth (use clean
water, never a solvent) to wipe the glass and surface of the fixture.
2. To clean the inside of the fixture, first disconnect power to the fixture by turning off the
circuit breaker or by removing the fuse at the fuse box. Next, use a dry or slightly
dampened clean cloth (use clean water, never a solvent) to wipe the inside glass and
interior surface of the fixture.
3. Do not use any cleaners with chemicals, solvents or harsh abrasives. Use only a dry soft
cloth to dust or wipe carefully.
LIMITED WARRANTY
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a period
of three (3) years from date of purchase. This warranty applies only to the original consumer purchaser and only to
products used in normal use and service. If this product is found to be defective, the manufacturer’s only obligation,
and your exclusive remedy, is the repair or replacement of the product at the manufacturer’s discretion, provided
that the product has not been damaged through misuse, abuse, accident, modifications, alterations, neglect or
mishandling. This warranty shall not apply to any product that is found to have been improperly installed, set -up,
or used in any way not in accordance with the instructions supplied with the product. This warranty shall not apply
to a failure of the product as a result of an accident, misuse, abuse, negligence, alteration, or faulty installation, or
any other failure not relating to faulty material or workmanship. This warranty shall not apply to the finish on any
portion of the product, such as surface and/or weathering, as this is considered normal wear and tear. The
manufacturer does not warrant and specially disclaims any warranty, whether express or implied, of fitness
for a particular purpose, other than the warranty contained herein. The manufacturer specifically disclaims
any liability and shall not be liable for any consequential or incidental loss or damage, including but not
limited to any labor / expense costs involved in the replacement or repair of said product.
Page 8

MANUAL DE INSTRUCCIONES
Farola de Pared para Exteriores de 1 Luz
The Home Depot SKU 245-746 (UPC 725916814229) (negra)
The Home Depot SKU 250-399 (UPC 725916814250) (blanco)
Page 9

Gracias por comprar esta farola Hampton Bay para exteriores. Este producto
ha sido manufacturado con los estándares de seguridad y calidad más altos. El
acabado de esta farola es resistente a la climatología pero con el tiempo se
desgastará y descoloreará naturalmente.
CARACTERÍSTICAS:
1. Farola de pared para exteriores de una luz en acabado en negro (SKU
245-746) o en acabado en blanco (SKU 250-399) con cristal biselado.
2. Esta instalación ha sido diseñada para usar con seguridad una bombilla de
luz incandescente de base medio de hasta de 60 vatios (no exceder de 60
vatios) (no incluido).
3. Por ahorro de energía, esta instalación ha sido diseñada para usar con
seguridad una bombilla de luz fluorescente compacta estándare de base
medio (para la salida de luz equivalente, no exceder de 15 vatios cada una)
(no incluido).
PREGUNTAS, PROBLEMAS, PARTES QUE FALTAN:
Antes de devolver a su The Home Depot local, por favor llame a nuestro
Equipo de Atención al Cliente al 1-855-HD-HAMPTON o visite
www.hamptonbay.com. Por favor haga referencia de su SKU (245-746
instalación negra, 250-399 instalación blanco) or UPC (725916814229
instalación negra, 725916814250 instalación blanco)
Page 10

PRECAUCIÓN:
1. Antes de comenzar la instalación o de quitar la instalación anterior,
desconecte la alimentación apagando el interruptor del circuito o quitando
el fusible en la caja de fusible.
2. POR FAVOR CONSULTE CON UN ELECTRICISTA CUALIFICADO
SI TIENE CUALQUIER PREGUNTA ELÉCTRICA.
3. Si tiene cualquier pregunta no eléctrica sobre esta instalación, por favor
contacte con nuestro Equipo de Atención al Cliente en el 1-855-HD-
HAMPTON o visite www.hamptonbay.com. Por favor haga referencia de
su SKU (245-746 instalación negra, 250-399 instalación blanco) or UPC
(725916814229 instalación negra, 725916814250 instalación blanco).
4. Guarde su recibo y estas Instrucciones como Prueba de Adquisición.
HERRAMIENTAS NECESARIAS PARA EL ENSAMBLAJE &
INSTALACIÓN (no incluido):
Bombilla de Luz Gafas de seguridad Escalera Guantes Peladores de cables
(60 vatios máximo)
(o equivalente a CFL)
Destornillador Destornillador Phillips Cinta aislan Pinzas cortacables Sellador de goma de silicona
de cabeza plana Para uso en exteriores
Page 11

INSTRUCCIÓN DE ASAMBLEA:
1. Desempaquetar cuidadosamente la instalación, disponer todas las piezas
sobre una superficie límpia.
2. Instalar una Bombilla de luz incandescente de base medio de 60 vatios
(#4) (no incluido) o una bombilla de luz fluorescente compacta de base
estándar (no incluido) en el Portalámpara (#3) en la instalación .
Page 12

ASAMBLEA:
Page 13

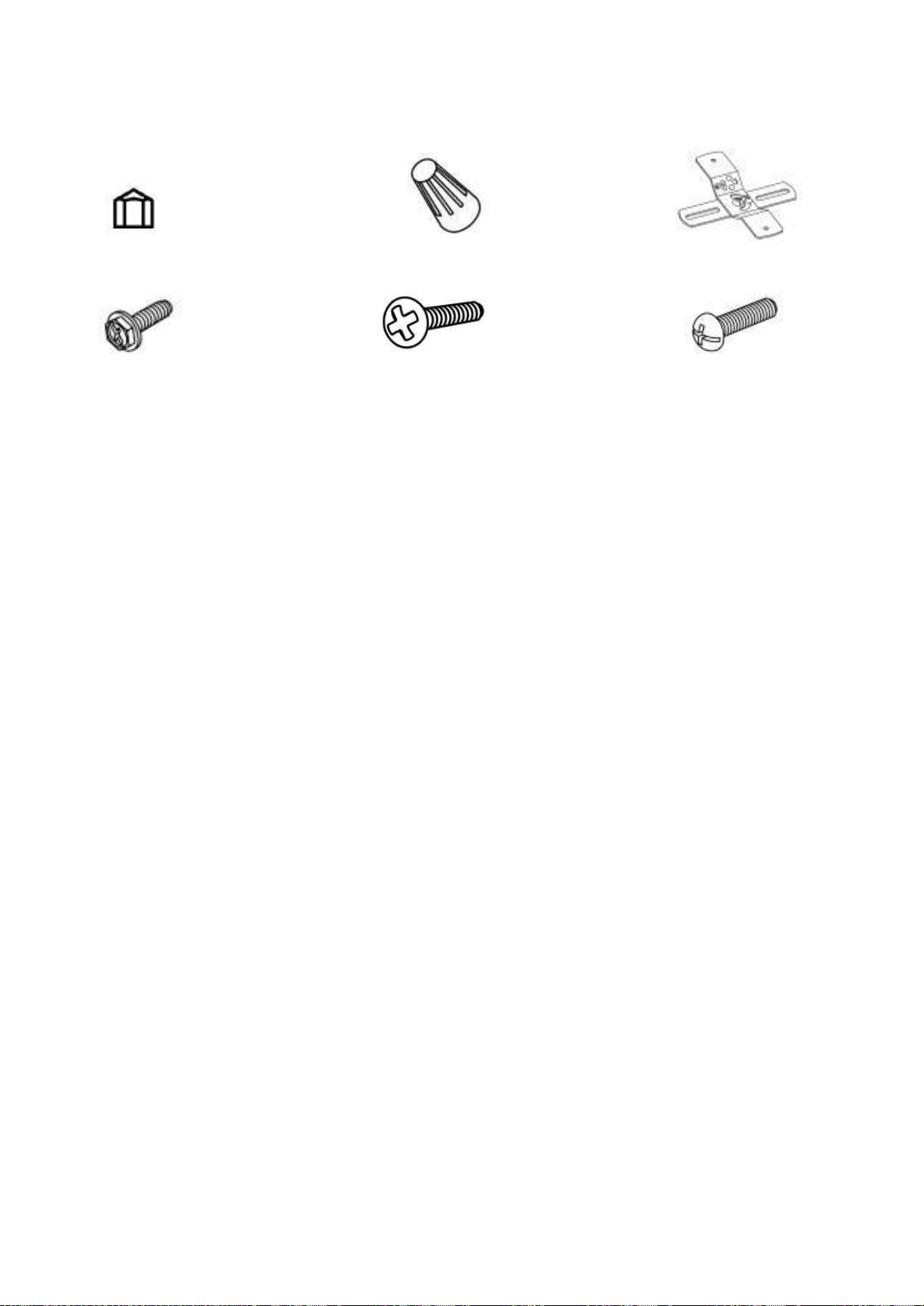

PARTES INCLUIDAS PARA EL INSTALACIÓN
(las partes no están en proporción de escala):
2ea Tuercas de Cierre (#2) 3ea Conectores de Cables (#6) 1ea Barra Cruzada (#7)
1ea Tornillo de Toma de Tierra (#8) 2ea Tornillos de la Caja de Salida (#9) 2ea Tornillos de Montaje (#10)
INSTRUCCIONES PARA LA INSTALACIÓN:
1. Atornille los dos Tornillos de Montaje (#10) en la Barra Cruzada (#7). Monte la Barra Cruzada
(#7) a la Caja de Salida (#5) usando los dos Tornillos de la Caja de Salida (#9). [Asegurese de que
las roscas de los Tornillos de Montaje (#10) estén encarando hacia la parte exterior cuando la
Barra Cruzada (#7) esté acoplada a la Caja de Salida (#5).]
2. Envuelva el cable de toma de tierra de la instalación en el Tornillo de Toma de Tierra (#8) que hay
en la Barra Cruzada (#7), y después conecte el cable de toma de tierra de la instalación al cable de
toma de tierra de la Caja de Salida (#5). Conecte el cable blanco de la instalación al cable blanco
(cable neutral) de la Caja de Salida (#5). Conecte el cable negro de la instalación al cable negro
(cable vivo) de la Caja de Salida (#5). Cubra las tres conexiones usando los tres Conectores de
Cables (#6) Envuelva las tres conexiones de los cables con cinta aislante para una conexión más
segura. Posicione los cables de vuelta al interior de la Caja de Salida (#5). Nota: Si tiene
preguntas eléctricas. consulte con su código eléctrico local para los métodos de toma de tierra
aprovados.
3. Coloque el cuerpo de la instalación en la pared alineando los Tornillos de Montaje protuberantes
(#10) directamente a través de la Placa de la Pared (#1). Apriete la instalación a la pared
atornillando las dos Tuercas de Cierre (#2) en los dos Tornillos de Montaje protuberantes (#10).
4. Una vez que la instalación esté montada en la pared, calafatear el espacio entre la pared y 3/4 parte
del área de la parte superior de la Placa de la Pared (#1) para prevenir que el agua entre en la Caja
de Salida (#5). Deje 1/4 parte de la parte inferior sin calafatear para el drenaje del agua que
pudiera entrar en el recinto.
5. La instalación está completada. Encienda la alimentación en el interruptor del circuito o en la caja
de fusible. Encienda el interruptor de la luz para activar la instalación.
Page 14

INSTALACIÓN:
Page 15

SOLUCIÓN DE PROBLEMAS：
Problema
Causa posible
Acción Correctiva
1.
Bombilla de Luz está
1.
Reemplace la bombilla.
quemada.
2.
No hay alimentación.
2.
Compruebe si hay
Bombilla de Luz no se
suministro de electricidad.
enciende.
3.
La conexión de los cables
3.
Inspeccione el cableado.
no es la correcta.
4.
El interruptor está
4.
Pruebe o reemplace el
defectuoso.
interruptor.
Cuando se enciende la luz, el
Hay cables cruzados o el
Compruebe las conexiones
fusible se quema o el
conductor de suministro no
interruptor de circuito se
del cableado.
dispara.
está conectado a tierra.
MANTENIMIENTO DEL PRODUCTO:
1. Para limpiar la instalación, use un paño limpio seco o ligeramente humedecido (use agua
limpia, no use núnca disolvente) para frotar el cristal y la superficie de la instalación.
2. Para limpiar el interior de una instalación, primero desconecte la alimentación a la
instalación apagando el interruptor del circuito o quitando el fusible en la caja de fusible.
Después, use un paño seco o ligeramente humedecido (use agua limpia, no use núnca un
disolvente) para frotar el cristal interior y ka superficie exterior de la instalación.
3. No use ningún limpiador con productos químicos, disolventes o abrasivos ásperos. Use
solamente un paño seco y suave para quitar el polvo o frotar cuidadosamente.
GARANTÍA LIMITADA
El fabricante garantiza esta instalación de luz libre de defectos en materiales y mano de obra durante un periodo de
tres (3) a ños desde la fecha de adquisición. Esta garantí a se aplica solamente al consumidor adquiridor original y
solamente a productos usados en uso y servicio normales. Si este producto está defectuoso, la única obligaci ón del
fabricante y su exclusivo remedio es la de reparar o reemplazar el producto a discreción del fabricante, con tal de
que el producto no haya sido dañ ado por mal uso, abuso, accidente, modificaciones, alteraciones, negligencia o
manipulación incorrecta. Esta garantí a no se aplicar ía a productos que haya sido instalado, ajustado, o usado
inadecuadamente de cualquier forma que no esté de acuerdo con las instrucciones suministradas con el producto.
Esta garantía no se aplicaría a fallos del producto debido a un accidente, mal uso, abuso, negligencia, alteración, o
instalación errónea, o cualquier otro fallo que no est é relacionado con fallos materiales o de mano de obra. Esta
garantía no se aplicaría al acabado o a cuialquier porción del prodcuto, tales como una superficie y/o erosió n,
porque esto está considerado como uso y desgaste. El fabricante no garantiza y especialmente niega cualquier
garantía, tanto si es expreso como implicado, de aptitud para un propósito particular, con excepción de la
garant ía contenida adjunta aquí. El fabricante niega especialmente cualquier responsabilidad y no estará
obligado por ninguna pérdida o daño consecuente o fortuita, incluyendo pero no limitado a cualquier
trabajo / coste de gastos implicados en el reemplazo o reparaci ón de dicho producto.
Page 16

MANUEL D'INSTRUCTIONS
Lanterne Murale d'Extérieur 1LP
The Home Depot UGS 245-746 (UPC 725916814229) (noir)
The Home Depot UGS 250-399 (UPC 725916814250) (blanc)
Page 17

Nous vous remercions vivement d'avoir acheté cette lanterne murale
d'extérieur Hampton Bay. Ce produit a été fabriqué en respectant les plus
hauts standards de sécurité et de qualité. Le fini de cette lanterne est conçu
pour résister aux intempéries mais se décolorera naturellement au fil du temps.
CARACTERISTIQUES:
1. Lanterne murale d’extérieur à une lumière au fini noir (UGS 245-746) ou
blanc (UGS 250-399) avec un verre biseauté.
2. Ce luminaire a été conçu pour l'utilisation sure d'une ampoule
incandescente à culot moyen jusqu'à 60watts (ne pas dépasser 60 watts)
(non incluse).
3. Pour économiser l'énergie, ce luminaire a été conçu pour utiliser en toute
sécurité une ampoule fluorescente compacte de base standard (pour un
éclairage équivalent, ne pas dépasser 15 watts) (non incluse).
QUESTIONS, PROBLEMES, PIECES MANQUANTES:
Avant de retourner à votre magasin local Home Depot, veuillez appeler notre
centre de Service à la Clientèle au 1-855-HD-HAMPTON ou visiter
www.hamptonbay.com. Veuillez indiquer votre UGS (245-746 luminaire noir,
250-399 luminaire blanc) ou UPC (725916814229 luminaire noir, 725916814250
luminaire blanc).
Page 18

AVERTISSEMENT:
1. Avant de commencer à installer ce luminaire ou d'enlever l'ancien luminaire,
déconnectez le courant en éteignant le disjoncteur ou en enlevant le fusible
correspondant du coffret à fusibles.
2. CONSULTER UN ELECTRICIEN QUALIFIE POUR TOUTE
QUESTION RELATIVE A L'ELECTRICITE.
3. En cas de questions non relatives à l'électricité à propos de ce luminaire,
veuillez contacter notre centre de Service à la Clientèle au 1-855-HD-
HAMPTON ou visiter www.hamptonbay.com. Veuillez indiquer votre
UGS (245-746 luminaire noir, 250-399 luminaire blanc) ou UPC
(725916814229 luminaire noir, 725916814250 luminaire blanc).
4. Conserver votre reçu et ces Instructions comme Preuve d'Achat.
OUTILS REQUIS POUR L'ASSEMBLAGE &
L'INSTALLATION (non inclus):
Ampoule
(60 watts maxima)
Lunettes de Protection Echelle Gants
Dénudeur de câbles
électriques
(ou équivalent LFC)
Tournevis à tête plate Tournevis à croisillon
Ruban adhésif
isolant
Pince pour Joint en Caoutchouc Silicone
câbles électriques pour un usage extérieur
Page 19

INSTRUCTIONS D'ASSEMBLAGE:
1. Déballer soigneusement le luminaire. Placer toutes les pièces sur une
surface propre.
2. Installer une Ampoule incandescente de 60 watts à culot moyen (non
incluses) (#4) ou une ampoule fluorescente compacte de base standard
équivalente (non incluses) dans la Douille (#3) du luminaire.
Page 20
