HAMPTON BAY FFB1612A-3 User manual

Page 1
INSTRUCTION MANUAL
2LT Exterior Wall Lantern
The Home Depot Model FFB1612A-3 (UPC 6940500313825)

Page 2
Thank you for purchasing this Hampton Bay exterior wall lantern. This
product has been manufactured with the highest standards of safety and
quality. The finish of this lantern is weather resistant but over time will
naturally weather and fade.
FEATURES:
1. Two-light exterior wall lantern in Oil Rubbed Bronze finish with Clear
Seedy glass.
2. This fixture has been engineered to safely use two 60 watt candelabra
incandescent light bulbs (do not exceed 60 watts each) (not included).
3. For energy savings, this fixture has been engineered to safely use two
standard base candelabra compact fluorescent light bulbs (for equivalent
light output, do not exceed 15 watts each) (not included).
QUESTIONS, PROBLEMS, MISSING PARTS:
Before returning to your local The Home Depot, please call our Customer
Service Team at 1-877-527-0313 or visit www.homedepot.com. Please
reference your Model FFB1612A-3or UPC 6940500313825.

Page 3
CAUTION:
1. Before starting installation of this fixture or removal of a previous fixture,
disconnect the power by turning off the circuit breaker or by removing
the fuse at the fuse box.
2. CONSULT A QUALIFIED ELECTRICIAN IF YOU HAVE ANY
ELECTRICAL QUESTIONS.
3. If you have any non-electrical questions about this fixture, please contact
our Customer Service Team at 1-877-527-0313 or visit
www.homedepot.com. Please reference your Model FFB1612A-3 or UPC
6940500313825.
4. Keep your receipt and these Instructions for Proof of Purchase.
TOOLS REQUIRED FOR ASSEMBLY & INSTALLATION
(not included):
2 Light Bulbs Safety Goggles Ladder Gloves Wire Strippers
(60 watt maximum)
(or CFL equivalent)
Flathead Screwdriver Phillips Screwdriver Electrical Tape Wire Cutters Silicon Rubber Sealant
for exterior use

Page 4
PARTS INCLUDED FOR ASSEMBLY (parts are not to scale):
2ea Washers A (#7) 2ea Lock Nuts A (#8) 1ea Fixture Frame (#9)
ASSEMBLY INSTRUCTIONS:
1. Carefully unpack the fixture. Lay out all parts on a clean surface.
2. Before continuing Assembly, please proceed to the Installation Instructions.
3. Install two 60 watt candelabra incandescent light Bulbs (#6) (not included)
or two equivalent candelabra compact fluorescent light bulbs (not included)
in the two Socket Sleeves (#5).
4. Place the two Washers A (#7) onto the two Screws (#4) on the Wall Plate
(#1). Place the Fixture Frame (#9) over the Wall Plate (#1) by aligning the
two Screws (#4) to protrude through the two holes on the Fixture Frame
(#9). Secure the Fixture Frame (#9) by screwing the two Lock Nuts A (#8)
onto the two protruding Screws (#4).

Page 5

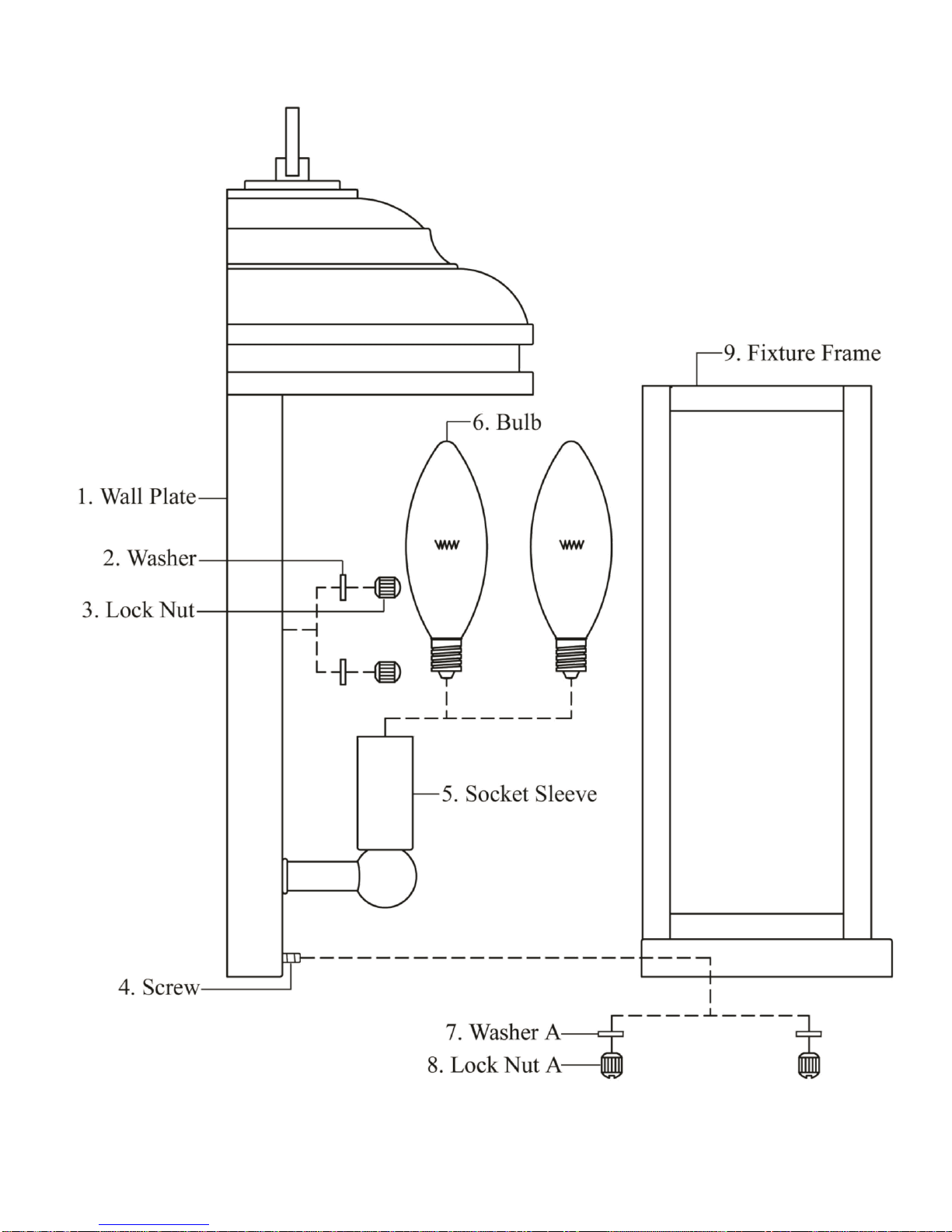

ASSEMBLY:

Page 6
PARTS INCLUDED FOR INSTALLATION (parts are not to scale):
2ea Washers (#2) 2ea Lock Nuts (#3) 1ea Mounting Ring (#11) 2ea Mounting Screws (#12)
2ea Outlet Box Screws (#13) 3ea Wire Connectors (#14) 1ea Ground Screw (#15)
INSTALLATION INSTRUCTIONS:
1. Screw the two Mounting Screws (#12) into the Mounting Ring (#11). Attach the Mounting
Ring (#11) to the Outlet Box (#10) using the two Outlet Box Screws (#13). [Make sure the
threads of the Mounting Screws (#12) are facing outside when the Mounting Ring (#11) is
attached to the Outlet Box (#10).]
2. Wrap the ground wire from the fixture around the Ground Screw (#15) on the Mounting
Ring (#11), and then connect the ground wire from the fixture to the ground wire from the
Outlet Box (#10). Connect the white wire from the fixture to the white wire (neutral wire)
from the Outlet Box (#10). Connect the black wire from the fixture to the black wire (live
wire) from the Outlet Box (#10). Cover the three wire connections using the three Wire
Connectors (#14). Wrap the three wire connections with electrical tape for a more secure
connection. Position the wires back inside the Outlet Box (#10). Note: If you have
electrical questions, consult your local electrical code for approved grounding methods.
3. Place the fixture body on the wall by aligning the two protruding Mounting Screws (#12)
through the appropriate holes on the Wall Plate (#1). Place the two Washers (#2) around
the two Mounting Screws (#12). Screw the two Lock Nuts (#3) onto the two Mounting
Screws (#12) until the Wall Plate (#1) is held firmly against the wall.
4. Once the fixture is mounted on the wall, caulk the space between the wall and the upper
3/4 area of the Wall Plate (#1) to prevent water seeping into the Outlet Box (#10). Leave
the bottom 1/4 area uncaulked for drainage of any water which might leak into the
enclosure.
5. Before completing Installation, please return to Assembly Instruction #3.
6. Installation is complete. Turn on the power at the circuit breaker or fuse box. Turn the light
switch on to activate the fixture.

Page 7
INSTALLATION:

Page 8
TROUBLESHOOTING:
PRODUCT MAINTENANCE:
1. To clean the outside of the fixture, use a dry or slightly dampened clean cloth (use clean
water, never a solvent) to wipe the glass and surface of the fixture.
2. To clean the inside of the fixture, first disconnect power to the fixture by turning off the
circuit breaker or by removing the fuse at the fuse box. Next, use a dry or slightly
dampened clean cloth (use clean water, never a solvent) to wipe the inside glass and
interior surface of the fixture.
3. Do not use any cleaners with chemicals, solvents or harsh abrasives. Use only a dry soft
cloth to dust or wipe carefully.
LIMITED WARRANTY
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a period
of three (3) years from date of purchase. This warranty applies only to the original consumer purchaser and only
to products used in normal use and service. If this product is found to be defective, the manufacturer’s only
obligation, and your exclusive remedy, is the repair or replacement of the product at the manufacturer’s
discretion, provided that the product has not been damaged through misuse, abuse, accident, modifications,
alterations, neglect or mishandling. This warranty shall not apply to any product that is found to have been
improperly installed, set-up, or used in any way not in accordance with the instructions supplied with the product.
This warranty shall not apply to a failure of the product as a result of an accident, misuse, abuse, negligence,
alteration, or faulty installation, or any other failure not relating to faulty material or workmanship. This
warranty shall not apply to the finish on any portion of the product, such as surface and/or weathering, as this is
considered normal wear and tear. The manufacturer does not warrant and specially disclaims any warranty,
whether express or implied, of fitness for a particular purpose, other than the warranty contained herein.
The manufacturer specifically disclaims any liability and shall not be liable for any consequential or
incidental loss or damage, including but not limited to any labor / expense costs involved in the
replacement or repair of said product.
Problem
Possible Cause
CorrectiveAction
Light bulb will not
illuminate.
1. Light bulb is burned out.
1. Replace light bulb.
2. Power is off.
2. Make sure power supply is on.
3. Faulty wire connection.
3. Check wiring.
4. Faulty switch.
4. Test or replace switch.
Fuse blows or circuit
breaker trips when light
bulb is illuminated.
Crossed wires or power
wire is grounding out.
Check wire connections.

Page 9
MANUAL DE INSTRUCCIONES
Farola de pared
para exteriores de 2 luz
The Home Depot Modelo FFB1612A-3 (UPC 6940500313825)

Page 10
Gracias por comprar esta farola Hampton Bay para exteriores.Este producto
ha sido manufacturado con los estándares de seguridad y calidad más altos.
El acabado de esta farola es resistente a la climatología pero con el tiempo se
desgastaráy descolorearánaturalmente.
CARACTERÍSTICAS:
1. Farola de pared para exteriores de dos luces en acabado en Bronce Frorado
con Aceite con vidrio Granulado.
2. Esta instalación ha sido diseñada para usar con seguridad dos bombillas de
luz incandescente de candelabro de hasta de 60 vatios (no exceder de 60
vatios cada una) (no incluidos).
3. Por ahorro de energía, esta instalación ha sido diseñada para usar con
seguridad dos bombillas de candelabros de luz fluorescentes compactas
estándares de base medio (no exceder de 15 vatios cada una) (no
incluidos).
PREGUNTAS, PROBLEMAS, PARTES QUE FALTAN:
Antes de devolver a su The Home Depot local, por favor llame a nuestro
Equipo de Atención al Cliente al 1-877-527-0313 o visite
www.homedepot.com. Por favor haga referencia de su Modelo FFB1612A-3 o
UPC 6940500313825.

Page 11
PRECAUCIÓN:
1. Antes de comenzar la instalación o de quitar la instalación anterior,
desconecte la alimentación apagando el interruptor del circuito o quitando
el fusible en la caja de fusible.
2. POR FAVOR CONSULTE CON UN ELECTRICISTA CUALIFICADO
SI TIENE CUALQUIER PREGUNTA ELÉCTRICA.
3. Si tiene cualquier pregunta no eléctrica sobre esta instalación, por favor
contacte con nuestro Equipo de Atención al Cliente en el 1-877-527-0313
o visite www.homedepot.com. Por favor haga referencia de su Modelo
FFB1612A-3o UPC 6940500313825.
4. Guarde su recibo y estas Instrucciones como Prueba de Adquisición.
HERRAMIENTAS NECESARIAS PARA EL ENSAMBLAJE &
INSTALACIÓN (no incluido):
2 Bombillas de luz Gafas de Seguridad Escalera Guantes Peladores de Cables
(60 vatios máximo)
(o equivalente a CFL)
Destornillador Destornillador Phillips Cinta Aislan Pinzas Sellador de goma de
de Cabeza Plana Cortacables silicona para uso en exteriors

Page 12
PARTES INCLUIDAS PARA EL MONTAJE (las partes no están en
proporción de escala):
2ea Juntas A (#7) 2ea Tuercas de Cierre A (#8) 1ea Marco de la Instalación (#9)
INSTRUCCIÓN DE ASAMBLEA:
1. Desempaquetar cuidadosamente la instalación, disponer todas las piezas
sobre una superficie límpia.
2. Antes de continuar con el Montaje, por favor proceda con las
Instrucciones de Montaje.
3. Instalar dos Bombillas de luz incandescentes de 60 vatios (#6) (no
incluidos) o dos bombillas de luz fluorescentes compacta (no incluidos) en
los dos Fundas de Portalámparas (#5).
4. Coloque dos Juntas A (#7) en los dos Tornillos (#4) que hay en la Placa de
la Pared (#1). Coloque el Marco de la Instalación (#9) sobre la Placa de la
Pared (#1) alineando los dos Tornillos (#4) para que salga a través de los
dos agujeros que hay en el Marco de la Instalación (#9). Fije el Marco de
la Instalación (#9) atornillando las dos Tuercas de Cierre A (#8) en los dos
Tornillos protuberantes (#4).

Page 13
ASAMBLEA:

Page 14
PARTES INCLUIDAS PARA EL INSTALACIÓN (las partes no están en proporción
de escala):
2ea Juntas (#2) 2ea Tuercas de Cierre (#3) 1ea Aro de Montaje (#11) 2ea Tornillos de Montaje (#12)
2ea Tornillos de la Caja de Salida (#13) 3ea Conectors de Cables (#14) 1ea Tornillos de Toma de Tierra (#15)
INSTRUCCIONES PARA LA INSTALACIÓN:
1. Atornillar los dos Tornillos de Montaje (#12) en el Aro de Montaje (#11). Acople el Aro
de Montaje (#11) a la Caja de Salida (#10) usando los dos Tornillos de la Caja de Salida
(#13). [Asegurese de que las roscas de los Tornillos de Montaje (#12) estén encarando
hacia fuera cuando el Aro de Montaje (#11) se acople a la Caja de Salida (#10).]
2. Envuelva el cable de toma de tierra de la instalación en el Tornillo de Toma de Tierra
(#15) que hay en el Aro de Montaje (#11), y después conecte el cable de toma de tierra de
la instalación al cable de toma de tierra de la Caja de Salida (#10). Conecte el cable
blanco de la instalación al cable blanco (cable neutral) de la Caja de Salida (#10).
Conecte el cable negro de la instalación al cable negro (cable vivo) de la Caja de Salida
(#10). Cubra las tres conexiones usando los tres Conectores de Cable (#14) Envuelva las
tres conexiones de los cables con cinta aislante para una conexión más segura. Posicione
los cables de vuelta al interior de la Caja de Salida (#10). Nota: Si tiene preguntas
eléctricas. consulte con su código eléctrico local para los métodos de toma de tierra
aprovados.
3. Coloque el cuerpo de la instalación en la pared alineando los dos Tornillos protuberantes
de Montaje (#12) a través de los agujeros adecuados que hay en la Placa de la Pared (#1).
Coloque las dos Juntas (#2) alrrededor de los dos Tornillos de Montaje (#12). Atornille
las dos Tuercas de Cierre (#3) en los dos Tornillos de Montaje (#12) hasta que la Placa de
la Pared (#1) estéfirmemente sujeta contra la pared.
4. Una vez que la instalación estémontada en la pared, calafatear el espacio entre la pared y
3/4 parte del área de la parte superior de la Placa de la Pared (#1) para prevenir que el
agua entre en la Caja de Salida (#10). Deje 1/4 parte de la parte inferior sin calafatear
para el drenaje del agua que pudiera entrar en el recinto.
5. Antes de completar la Instalación, por favor vuelva a las Instrucciones de Montaje #3.
6. La instalación estácompletada. Encienda la alimentación en el interruptor del circuito o
en la caja de fusible. Encienda el interruptor de la luz para activar la instalación.

Page 15

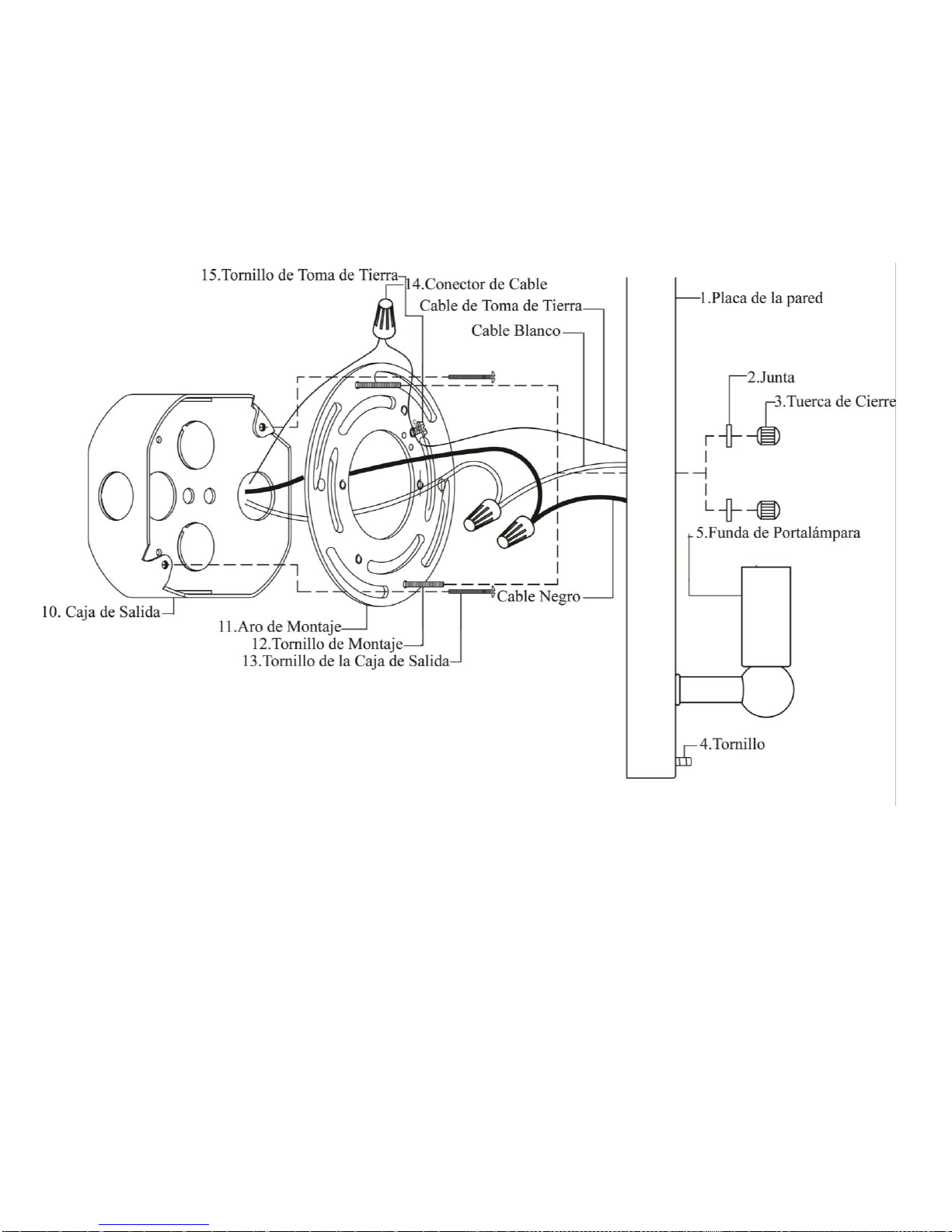

INSTALACIÓN:

Page 16
SOLUCIÓN DE PROBLEMAS：
MANTENIMIENTO DEL PRODUCTO:
1. Para limpiar la instalación, use un paño limpio seco o ligeramente humedecido (use agua
limpia, no use núnca disolvente) para frotar el cristal y la superficie de la instalación.
2. Para limpiar el interior de una instalación, primero desconecte la alimentación a la
instalación apagando el interruptor del circuito o quitando el fusible en la caja de fusible.
Después, use un paño seco o ligeramente humedecido (use agua limpia, no use núnca un
disolvente) para frotar el cristal interior y ka superficie exterior de la instalación.
3. No use ningún limpiador con productos químicos, disolventes o abrasivos ásperos. Use
solamente un paño seco y suave para quitar el polvo o frotar cuidadosamente.
GARANTÍA LIMITADA
El fabricante garantiza esta instalación de luz libre de defectos en materiales y mano de obra durante un
periodo de tres (3) años desde la fecha de adquisición. Esta garantía se aplica solamente al consumidor
adquiridor original y solamente a productos usados en uso y servicio normales. Si este producto está
defectuoso, la única obligación del fabricante y su exclusivo remedio es la de reparar o reemplazar el producto
a discreción del fabricante, con tal de que el producto no haya sido dañado por mal uso, abuso, accidente,
modificaciones, alteraciones, negligencia o manipulación incorrecta. Esta garantía no se aplicaría a productos
que haya sido instalado, ajustado, o usado inadecuadamente de cualquier forma que no estéde acuerdo con las
instrucciones suministradas con el producto. Esta garantía no se aplicaría a fallos del producto debido a un
accidente, mal uso, abuso, negligencia, alteración, o instalación errónea, o cualquier otro fallo que no esté
relacionado con fallos materiales o de mano de obra. Esta garantía no se aplicaría al acabado o a cuialquier
porción del prodcuto, tales como una superficie y/o erosión, porque esto estáconsiderado como uso y desgaste.
El fabricante no garantiza y especialmente niega cualquier garantía, tanto si es expreso como implicado,
de aptitud para un propósito particular, con excepción de la garantía contenida adjunta aquí. El
fabricante niega especialmente cualquier responsabilidad y no estaráobligado por ninguna pérdida o
daño consecuente o fortuita, incluyendo pero no limitado a cualquier trabajo / coste de gastos implicados
en el reemplazo o reparación de dicho producto.
Problema
Causa posible
Acción Correctiva
Bombilla de Luz no
se enciende.
1. Bombilla de Luz estáquemada.
1. Reemplace la bombilla.
2. No hay alimentación.
2. Compruebe si hay
suministro de electricidad.
3. La conexión de los cables no es
la correcta.
3. Inspeccione el cableado.
4. El interruptor estádefectuoso.
4. Pruebe o reemplace el
interruptor.
Cuando se enciende la
luz, el fusible se
quema o el interruptor
de circuito se dispara.
Hay cables cruzados o el conductor
de suministro no estáconectado a
tierra.
Compruebe las conexiones
del cableado.

Page 17
MANUEL D'INSTRUCTIONS
Lanterne Murale d’Extérieur 2LM
The Home Depot Modèle FFB1612A-3(UPC 6940500313825)

Page 18
Nous vous remercions vivement d'avoir acheté cette lanterne murale
d'extérieur Hampton Bay. Ce produit a étéfabriquéen respectant les plus hauts
standards de sécuritéet de qualité. Le fini de cette lanterne est conçu pour
résister aux intempéries mais se décolorera naturellement au fil du temps.
CARACTERISTIQUES:
1. Lanterne murale d’extérieur à deux lumières au fini Bronze Frotté à
l’Huile et avec un verre Clair Piqué.
2. Ce luminaire a étéconçu pour utiliser sûrement jusqu'àdeux ampoules
incandescentes candélabre de 60 watts (ne pas dépasser 60 watts chacune)
(non fournies).
3. Pour économiser l'énergie, ce luminaire a étéconçu pour utiliser en toute
sécuritéjusqu'àtrois candélabre ampoules fluorescentes compactes àculot
standard (ne pas dépasser 15 watts chacune) (non fournies).
QUESTIONS,PROBLEMES,PIECESMANQUANTES:
Avant de retourner àvotre magasin local The Home Depot, veuillez appeler notre
centre de Service àla Clientèle au 1-877-527-0313 ou visiter www.homedepot.com.
Veuillez indiquervotreModèle FFB1612A-3ou UPC 6940500313825.

Page 19
AVERTISSEMENT:
1. Avant de commencer àinstaller ce luminaire ou d'enlever l'ancien luminaire,
déconnectez le courant en éteignant le disjoncteur ou en enlevant le fusible
correspondant du coffret àfusibles.
2. CONSULTER UN ELECTRICIEN QUALIFIE POUR TOUTE
QUESTION RELATIVE A L'ELECTRICITE.
3. En cas de questions non relatives àl'électricitéàpropos de ce luminaire,
veuillez contacter notre centre de Service àla Clientèle au 1-877-527-0313
ou visiter www.homedepot.com. Veuillez indiquer votre Modèle FFB1612A-
3ou UPC 6940500313825.
4. Conserver votre reçu et ces Instructions comme Preuve d'Achat.
OUTILS REQUIS POUR L'ASSEMBLAGE & L'INSTALLATION
(non inclus):
2 Ampouls Lunettes de Protection Echelle Gants Dénudeur de câbles
(60 watts maxima) électriques
(ou équivalent LFC)
Tournevis àtête plate Tournevis àcroisillon Ruban adhésif Pince pour Joint en Caoutchouc Silicone
isolant câbles électriques pour un usage extérieur

Page 20
PIECES INCLUSES POUR L'ASSEMBLAGE (les pièces ne sont pas à
l'échelle):
2x Rondelles A (#7) 2x Écrous de Verrouillage A (#8) 1x Armature du Luminaire (#9)
INSTRUCTIONS D'ASSEMBLAGE:
1. Déballer soigneusement le luminaire. Placer toutes les pièces sur une
surface propre.
2. Veuillez consulter les Instructions d’Installation avant de continuer
l’Assemblage.
3. Installer deux Ampoules incandescente candélabre de 60 watts (non
fournies) (#6) ou deux candélabre ampoules fluorescente compacte de
équivalente (non fournies) dans la deux Corps de Douilles (#5).
4. Placer les deux Rondelles A (#7) sur les deux Vis (#4) sur la Plaque
Murale (#1). Placer l’Armature du Luminaire (#9) au dessus de la Plaque
Murale (#1) en alignant les deux Vis (#4) pour qu’elles dépassent des deux
trous sur l’Armature du Luminaire (#9). Maintenir l’Armature du
Luminaire (#9) en serrant les deux Ecrous de Verrouillage A (#8) sur les
deux Vis (#4) protubérantes.
