INSTRUCTION MANUAL
3LT Medium Exterior Wall Lantern
The Home Depot Model GTP1613A (UPC 6940500313894)

Page 2
Thank you for purchasing this Hampton Bay exterior wall lantern. This product
has been manufactured with the highest standards of safety and quality. The
finish of this lantern is weather resistant but over time will naturally weather
and fade.
FEATURES:
1. Three-light exterior wall lantern in Oil Rubbed Bronze finish with Clear
Seedy glass.
2. This fixture has been engineered to safely use three 60 watt candelabra
incandescent light bulbs (do not exceed 60 watts each) (not included).
3. For energy savings, this fixture has been engineered to safely use three
candelabra compact fluorescent light bulbs (for equivalent light output, do
not exceed 13 watts each) (not included).
QUESTIONS, PROBLEMS, MISSING PARTS:
Before returning to your local The Home Depot, please call our Customer
Service Team at 1-877-527-0313 or visit www.homedepot.com. Please
reference your Model GTP1613A or UPC 6940500313894.

Page 3
CAUTION:
1. Before starting installation of this fixture or removal of a previous fixture,
disconnect the power by turning off the circuit breaker or by removing the
fuse at the fuse box.
2. CONSULT A QUALIFIED ELECTRICIAN IF YOU HAVE ANY
ELECTRICAL QUESTIONS.
3. If you have any non-electrical questions about this fixture, please contact
our Customer Service Team at 1-877-527-0313 or visit
www.homedepot.com. Please reference your Model GTP1613A or UPC
6940500313894.
4. Keep your receipt and these Instructions for Proof of Purchase.
TOOLS REQUIRED FOR ASSEMBLY & INSTALLATION
(not included):
3 Light Bulbs Safety Goggles Ladder Gloves Wire Strippers
(60 watt maximum)
(or CFL equivalent)
Flathead Screwdriver Phillips Screwdriver Electrical Tape Wire Cutters Silicon Rubber Sealant
for exterior use

Page 4
PARTS INCLUDED FORASSEMBLY (parts are not to scale):
3ea Socket Sleeves (#5) 1ea Hex Nut (#8)
1ea Nipple (#9)
1ea Shade (#10) 1ea Bottom Cover (#11) 1ea Finial (#12)
ASSEMBLY INSTRUCTIONS:
1. Carefully unpack the fixture. Lay out all parts on a clean surface.
2. Place the three Socket Sleeves (#5) over the three Sockets (#6).
3. Install three 60 watt candelabra incandescent light Bulbs (#4) (not included)
or three equivalent candelabra compact fluorescent light bulbs (not included)
in the three Sockets (#6).
4. Screw the shorter end of the Nipple (#9) into the Bushing (#7) until the Hex
Nut (#8) is secure against the Bushing (#7). Place the Shade (#10) and then
the Bottom Cover (#11) over the Nipple (#9). Screw the Finial (#12) onto the
Nipple (#9) to secure them into place.

Page 5
ASSEMBLY:

Page 6

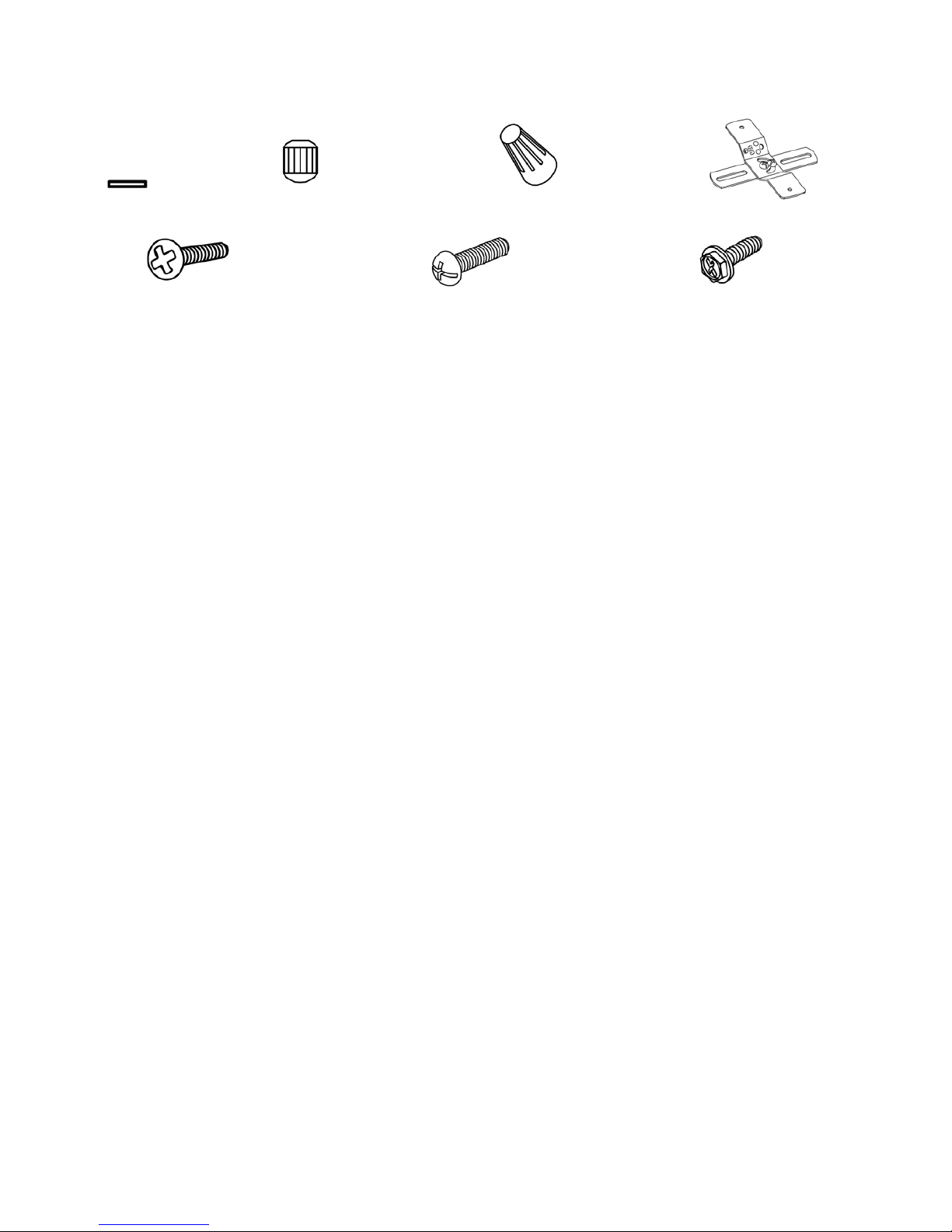

PARTS INCLUDED FOR INSTALLATION (parts are not to scale):
2ea Washers (#2) 2ea Lock Nuts (#3) 3ea Wire Connectors (#14) 1ea Cross Bar (#15)
2ea Outlet Box Screws (#16) 2ea Mounting Screws (#17) 1ea Ground Screw (#18)
INSTALLATION INSTRUCTIONS:
1. Screw the two Mounting Screws (#17) into the Cross Bar (#15). Mount the Cross Bar
(#15) to the Outlet Box (#13) using the two Outlet Box Screws (#16). [Make sure the
threads of the Mounting Screws (#17) are facing outside when the Cross Bar (#15) is
attached to the Outlet Box (#13).]
2. Wrap the ground wire from the fixture around the Ground Screw (#18) on the Cross Bar
(#15), and then connect the ground wire from the fixture to the ground wire from the
Outlet Box (#13). Connect the white wire from the fixture to the white wire (neutral
wire) from the Outlet Box (#13). Connect the black wire from the fixture to the black
wire (live wire) from the Outlet Box (#13). Cover the three connections using the three
Wire Connectors (#14). Wrap the three wire connections with electrical tape for a more
secure connection. Position the wires back inside the Outlet Box (#13). Note: If you
have electrical questions, consult your local electrical code for approved grounding
methods.
3. Place the fixture body to the wall by aligning the protruding Mounting Screws (#17)
through the appropriate holes on the Wall Plate (#1). Place the two Washers (#2) over
the two protruding Mounting Screws (#17). Tighten the fixture to the wall by screwing
the two Lock Nuts (#3) onto the two protruding Mounting Screws (#17).
4. Once the fixture is mounted on the wall, caulk the space between the wall and the upper
3/4 area of the Wall Plate (#1) to prevent water seeping into the Outlet Box (#13). Leave
the bottom 1/4 area uncaulked for drainage of any water which might leak into the
enclosure.
5. Installation is complete. Turn on the power at the circuit breaker or fuse box. Turn the
light switch on to activate the fixture.

Page 7
INSTALLATION:

Page 8
TROUBLESHOOTING:
PRODUCT MAINTENANCE:
1. To clean the outside of the fixture, use a dry or slightly dampened clean cloth (use clean
water, never a solvent) to wipe the glass and surface of the fixture.
2. To clean the inside of the fixture, first disconnect power to the fixture by turning off the
circuit breaker or by removing the fuse at the fuse box. Next, use a dry or slightly
dampened clean cloth (use clean water, never a solvent) to wipe the inside glass and surface
of the fixture.
3. Do not use any cleaners with chemicals, solvents or harsh abrasives. Use only a dry soft
cloth to dust or wipe carefully.
LIMITED WARRANTY
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a period
of three (3) years from date of purchase. This warranty applies only to the original consumer purchaser and only to
products used in normal use and service. If this product is found to be defective, the manufacturer’s only
obligation, and your exclusive remedy, is the repair or replacement of the product at the manufacturer’s discretion,
provided that the product has not been damaged through misuse, abuse, accident, modifications, alterations,
neglect or mishandling. This warranty shall not apply to any product that is found to have been improperly
installed, set-up, or used in any way not in accordance with the instructions supplied with the product. This
warranty shall not apply to a failure of the product as a result of an accident, misuse, abuse, negligence, alteration,
or faulty installation, or any other failure not relating to faulty material or workmanship. This warranty shall not
apply to the finish on any portion of the product, such as surface and/or weathering, as this is considered normal
wear and tear. The manufacturer does not warrant and specially disclaims any warranty, whether express or
implied, of fitness for a particular purpose, other than the warranty contained herein. The manufacturer
specifically disclaims any liability and shall not be liable for any consequential or incidental loss or damage,
including but not limited to any labor / expense costs involved in the replacement or repair of said product.
Problem Possible Cause Corrective Action
Light bulb will not
illuminate. 1. Light bulb is burned out. 1. Replace light bulb.
2. Power is off. 2. Make sure power supply is on.
3. Faulty wire connection. 3. Check wiring.
4. Faulty switch. 4. Test or replace switch.
Fuse blows or circuit
breaker trips when light
bulb is illuminated.
Crossed wires or power wire
is grounding out. Check wire connections.

Page 9
