Hans Grohe Croma 04908 0 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Croma Pressure Balance
Tub/Shower Set With Rough
04908XX0

2
English
Technical Information
Water pressure
recommended 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Hot water temp.
recommended 120°-140° F (49°- 60°C)*
maximum 158°F (70° C)*
Flow rate @ 44 PSI (0.3 Mpa)
valve 4.5 GPM (17.0 l/min)
26478xx1 2.0 GPM (7.6 L/min)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• This pressure balance valve is for use with shower
heads rated at 1.1 GPM (4.2 L/min) or higher.
• #26478xx1 only: this showerhead is
intended for use with an automatically
compensating valve rated at 1.9 GPM
(7.2 L/min) or less.
• To prevent scald injury, the maximum output
temperature of the shower mixing valve must be
no higher than 120°F (49°C). In Massachusetts,
the maximum output temperature can be no
higher than 112° F (44°C).
• The pressure balance trim with diverter is
suitable for a two-function installation, such as a
showerhead and tub spout, or showerhead and
handshower.
 Do not use this trim in a one-function
installation.
 Do not use a diverter tub spout.
 Do not install a shut-off device on
either outlet of this valve. Use of such
a device can defeat the ability of the
valve to balance the hot and cold water
pressures.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
The rotational limit stop (see page 25)
 To reduce the risk of scald injury,
adjust the rotational limit stop if:
• The maximum output temperature is greater
than 120°F (49°C) or that permitted by local
plumbing code
• The temperature of the incoming hot or cold
water supply changes seasonally, or if changes
are made to the water heater.

3
Français
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (49°- 60°C)*
maximum 158°F (70° C)*
Capacité nominale @ 44 PSI (0.3 Mpa)
soupape 4.5 GPM (17.0 l/min)
26478xx1 2.0 GPM (7.6 L/min)
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Ce soupape d'équilibrage de pression devrait
être seulement utilisé avec les pommes de
douche évaluées à 1.1 GPM (4.2 L/min) ou plus.
• 26478xx1 seulement: Cette pomme de
douche doit être utilisée avec une soupape qui
compense automatiquement, et est évalué à
1.9 GPM (7.2 L/min) ou moins.
• Pour empêcher des blessures par
ébouillantement, la température de sortie
maximale du robinet de douche ne doit pas
excéder 120°F (49°C). Au Massachusetts, la
température de sortie maximale du robinet de
douche ne doit pas excéder 112°F (44°C).
• Il convient à installation à deux fonctions, comme
une pomme de douche et une douchette.
 Ne pas utiliser ce produit pour une
installation d’un-fonction.
 Ne pas utiliser ce produit avec un bec de
baignoire inverseur.
 N’installez pas de dispositif d’arrêt sur
une sortie quelconque de ce robinet.
En interrompant l’écoulement de l’eau,
ce dispositif peut empêcher le robinet
d’équilibrer les pressions d’eau chaude
et d’eau froide.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
La butée de limite de rotation (voir
p. 25)
 Pour réduire les risques de blessures
par brûlure, réglez la butée de limite de
rotation si :
• La température maximale de l’eau est supérieure à
120 °F (49° C) ou à la température permise par
le code de plomberie local.
• La température de l’alimentation en eau chaude ou
froide varie selon les saisons, ou des modifications
sont apportées au chauffe-eau.

4
Español
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1-0.5 MPa)
máximo 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (49°- 60°C)*
máximo 158°F (70° C)*
Caudal máximo @ 44 PSI (0.3 Mpa)
válvula 4.5 GPM (17.0 l/min)
26478xx1 2.0 GPM (7.6 L/min)
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• Esta válvula de equilibrio de presión debe
ser utilizado sólo con alcachofas de la ducha
valoradas en 1.1 GPM (4.2 L/min) o más.
• 28478xx1 solamente: Esta ducha cabezal
debe ser utilizada con una válvula que
compensa automáticamente, y es valorado en
1.9 GPM (7.2 L/min) o menos.
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F (49°C). En Massachusetts,
la máxima temperatura de salida de la válvula
de la ducha no debe exceder los 112°F (44°C).
• Esta pieza es adecuada para la instalación de
dos funciones, tal como una ducha cabezal y
una teleducha.
 No utilice este producto para una
instalación de un-función.
 No utilice este producto con un surtidor
de bañera tipo distribuidor.
 No instale un aparato de corte o cierre en
cualquiera de las tomas de esta válvula.
Cuando este tipe de aparato cierra el
flujo de agua, puede hacer fallar la
habilidad de la válvula de balancear las
presiones del agua caliente y fría.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
El tope límite rotacional (ver página 25)
 Para evitar lesiones por escaldadura,
ajuste el tope límite rotacional si:
• La temperatura máxima de salida es mayor a
120°F (49° C) o la temperatura permitida por
el código de plomería local.
• La temperatura del suministro de entrada de
agua caliente o fría cambia estacionalmente, o
si se realizan cambios al calentador de agua.

5
iBox Universal Plus
01850181
Ecostat Pressure Balance Trim S with
Diverter
04447xx0
Showerarm Standard 9"
04816xx3
Croma Showerhead 220 1-Jet
26478xx1
G ½
¾"
2⅜"
8⅝"
6¼"
26°
26°
9¼" (235 mm)
G½
2½"
(62 mm)
2½"
(62 mm)
½ NPT
6¾" (170 mm)
5⅞" (150 mm)
1⅜"
(34 mm)
Ø2¾"
(70 mm)
NPT ¾"
NPT ½"
Metris Tub Spout
14413xx1
Croma Pressure Balance Tub/Shower Set With Rough 04908xx0
3⅛" (80 mm)
2⅜" (60 mm)
1⅛" (28 mm)
⅞" (21 mm)
4¼" (108 mm)
5⅞" (149 mm)
5⅜" (137 mm)
¾ NPT
4⅛" (106 mm)
Ø4¾" (120 mm)
¾ NPT
⅝" (1
5 mm)
Ø6¾" (170 mm)
Ø2⅛"
(55 mm)
Ø1⅛"
(29 mm)
2⅝"-3¾"
(68 - 96 mm)
3⅛" (80 mm)
1"
(26 mm)
2½"-3⅝"
(63 - 91 mm)

6

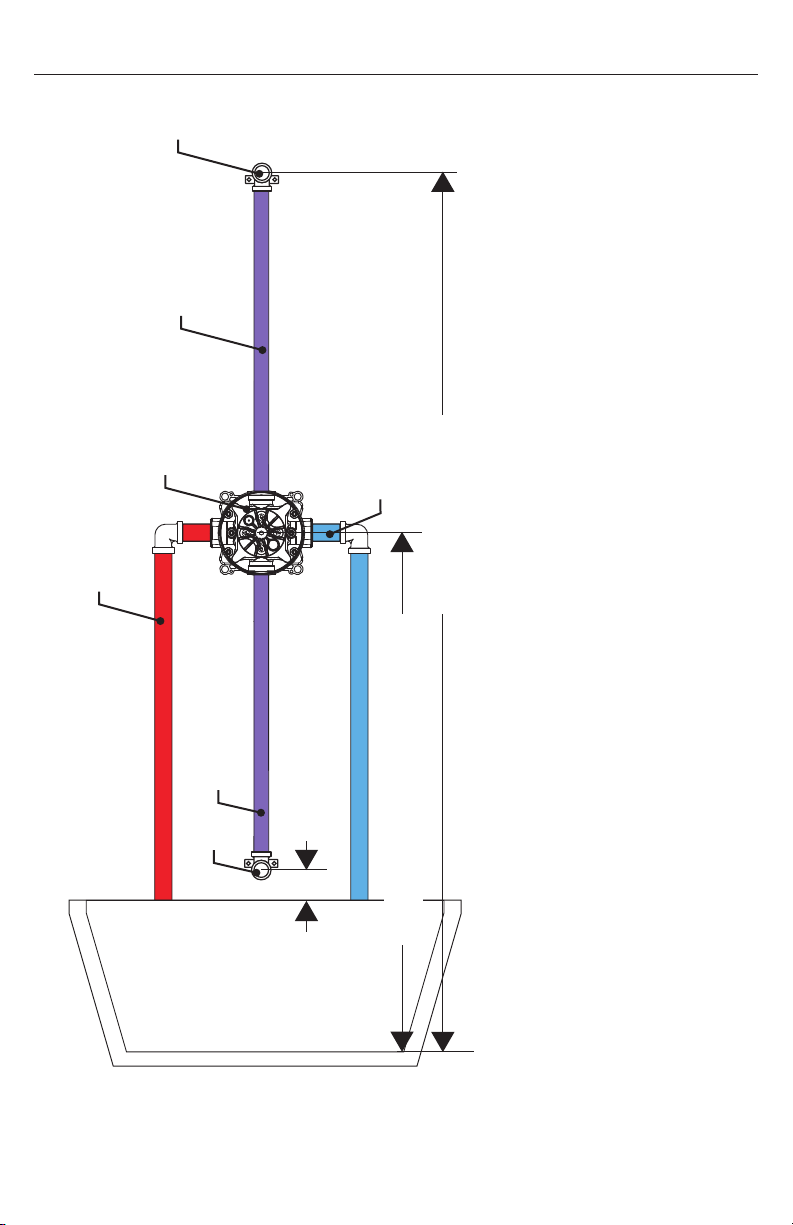

Installation Suggestion / Suggestion d'installation / Sugerencia para la
instalación
Les mesures indiquées sont des sug-
gestions, qui peuvent être modifiées
en fonction des besoins et préférenc-
es du propriétaire.
Las medidas que se muestran aquí
son sugeridas. El dueño de casa
puede modificarlas para adaptarlas
a sus necesidades y preferencias.
*Vous devez respecter tous les codes
de plomberie locaux applicables
pour déterminer l’emplacement du
bec de la baignoire.
*Al determinar la ubicación del
surtidor de bañera se deben conocer
y cumplir todos los códigos locales
aplicables de plomería.
*4" (100 mm)
84⅝" (2150 mm)
39" - 47¼" (1000 - 1200 mm)
The measurements shown here are
suggestions and may be altered to
suit the needs and preferences of the
homeowner.
*Know and follow all applicable
local plumbing codes when determin-
ing the location of the tub spout.
½ NPT
drop-ear ell
iBox
01850181
¾" hot /
chaude /
caliente
¾" cold /
froid / frío
½"
½" or ¾"
**drop-
ear ell

7
The tub spout requires either a ¾" NPT female
fitting or a ½" NPT male nipple recessed ⅜"
(10 mm) behind the surface of the finished wall.
Le bec de la baignoire requiert un raccord
femelle NPT de ¾ po ou un raccord mâle fileté
NPT de ½ po encastré à ⅜ po (10 mm) der-
rière la surface du mur fini.
El surtidor de ducha requiere una conexión
hembra NPT de ¾" o un niple macho NPT
de ½", embutidos a ⅜" (10 mm) detrás de la
superficie de la pared terminada.
**Tub spout requirements / Exigences pour le bec de baignoire / Requisitos para el
caño de la bañera
⅜"
(10 mm)
⅜"
(10 mm)
⅜"
(10 mm)
⅜"
(10 mm)
½" NPT
¾" NPT

8
Service Stops / Butées d’arrêt d’isolation / Cierres de servicio
 Important
The 01850181 iBox Universal
Plus rough valve (not included)
incorporates service (isolation)
stops on the hot and cold inlets.
Use a 4 mm Allen wrench to
open and close the stops.
 Importante
El cuerpo empotrado iBox
Universal Plus, #01850181, (no
incluido) incluye los cierres de
servicio.
Utilice una llave hexagonal de
4 mm para abrirlas y cerrarlas.
 Avis
Le corps d'encastrement iBox
Universal Plus, #01850181,
(non compris) inclut les arrêts
d'isolation service.
Utiliser un clé hexagonale de 4
mm pour ouvrir et fermer les.
closed
ferme
cerrado
open
ouvert
abierto
4 mm
4 mm

9
Para enroscar los codos de
conexión, fijar el iBox universal
mediante un trozo de tubería en
un tornillo de banco.
 No suelde a menos de
4 pulg. de la pieza inte-
rior puesto que puede
dañarla.
Pour monter les différents raccors,
on peut fixer l'iBox grâce à un
tuyau et un étau.
 Aucune soudure ne peut
être réalisée si la pièce
intérieure se trouve à
moins de 4 po sans quoi
des dommages pour-
raient survenir.

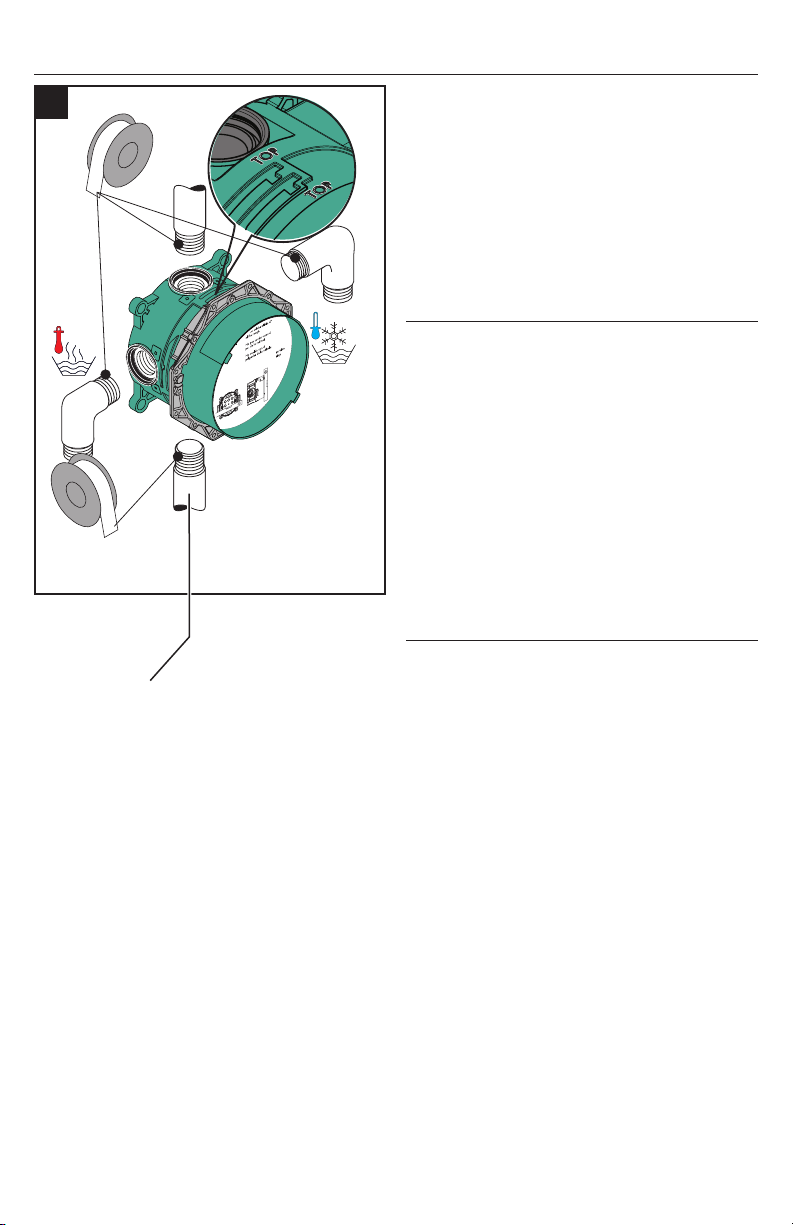

When intalling the supply elbows,
hold the iBox steady using a pipe
and a vise.
 Do not solder within 4" of
the rough, or damage to
the rough may result.
Installation Suggestions / Suggestions d'installation / Sugerencias para la
instalación

10

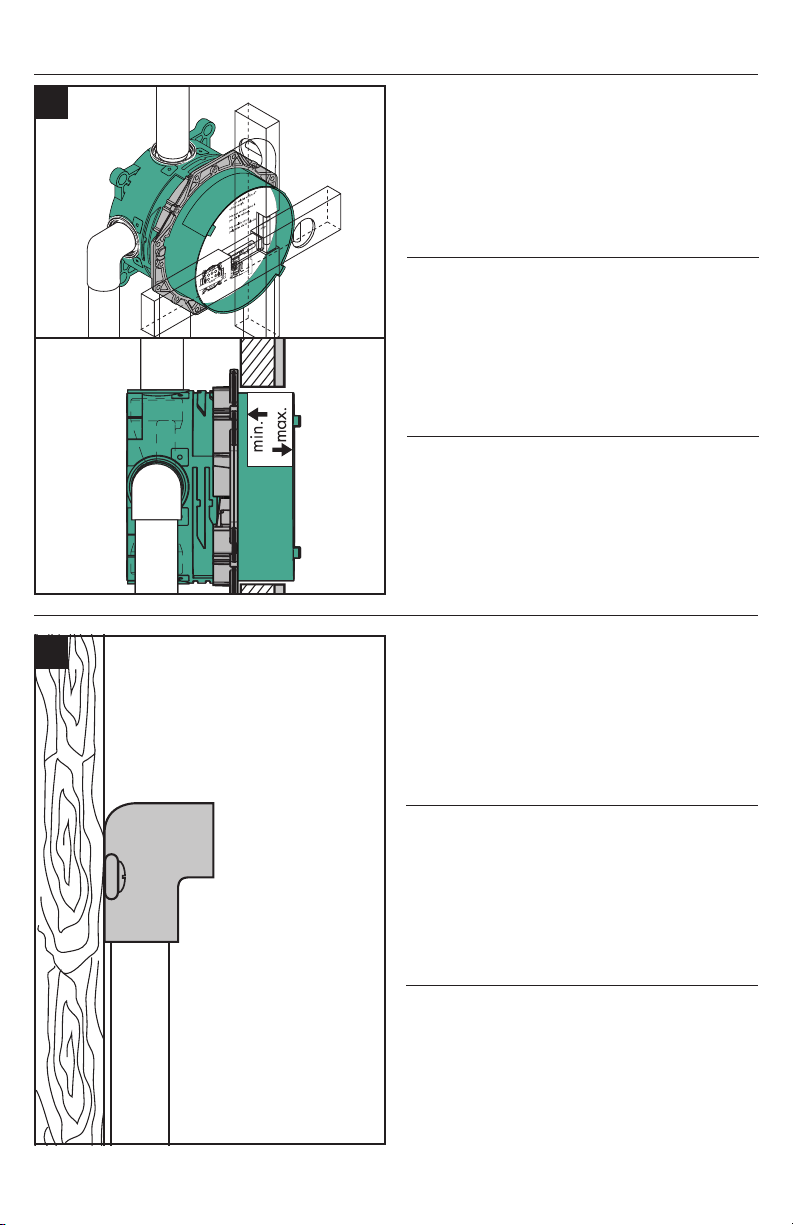

It is possible to support the iBox Plus Universal using
a stringer and screws (not included).
The valve may also be supported using installation kit
96615000 (not included).
C’est possible de soutenir le robinet utilisant un
plaque arrière et vis (pas inclus).
C’est aussi possible à soutenir le robinet utilisant set
d'installation 96615000 (pas inclus).
En option: Installez le(s) ½ po adapteur(s) (non
compris).
Serrez l’adaptateur complètement avant d’installer le
½ po tuyau.
Es posible apoyar la válvula que utiliza una placa
trasera y tornillos (no incluido).
Es también posible a apoyar la válvula que utiliza set
de instalación 96615000 (no incluido).
Opcional: Instale los ½" adaptadores (no
incluidos).
Apriete el adaptador completamente antes de insta-
lar el tubo de ½".
Optional: If using ½" lines, install ¾"-½" NPT
adapters (not included).
Tighten the adapter fully before installing the ½"
pipe.

11
Adjust the fixing ring / Ajuster l'anneau de fixation / Ajuste el anillo de fijación
The fixing ring may be repositioned to accommodate
different wall thicknesses.
L’anneau réparant pourrait être repositionné pour
accommoder les épaisseurs de mur différentes.
El anillo que fija puede ser recolocado acomodar los
espesores diferentes de pared.
press
1
2
1
1
2
2
3

12
Install the valve so that the "top" marking faces
upward.
Install the hot and cold supplies on the hot inlet and
cold inlet.
Install the outlet lines.
 Do not solder within 4" of the rough, or
damage to the rough may result.
Installez le robinet de façon à ce que les faces de marquage
soient dirigées vers le haut.
Raccordez les conduites d’alimentation de l’eau
chaude et de l’eau froide aux orifices d’arrivée
chaude et froide.
Installez le conduites de sortie.
 Aucune soudure ne peut être réalisée si
la pièce intérieure se trouve à moins de 4
po sans quoi des dommages pourraient
survenir.
Instale la válvula de modo que la marca “top” mire
hacia arriba.
Instale los suministros de agua caliente y fría en las
entradas caliente y fría.
Instale dos líneas en las tomas.
 No suelde a menos de 4 pulg. de la pie-
za interior puesto que puede dañarla.
Installation / Installation / Instalación 01850181
 Voir page 7 pour les exigences rela-
tives à la section de tuyau du bec de la
baignoire.
 Consulte la página 7 para conocer
los requisitos para el caño de bajada
del surtidor de bañera.
 See page 7 for tub spout piping
requirements
1

13
Make sure that the valve is level.
Install the valve so that the outside surface of the
finished wall falls between the "min" and "max"
markings.
Assurez-vous que le robinet est de niveau.
Installez le robinet de façon à ce que la surface exté-
rieure du mur fini se trouve entre les lignes « minimum
» et « maximum ».
Asegúrese de que la válvula quede nivelada.
Instale la válvula de modo que la superficie exterior
de la pared terminada quede entre las marcas “min”
y “max”.
For the shower arm, install a properly anchored ½"
NPT drop-ear ell.
Pour le bras de douche, installez un coude applique
NPT de ½ po bien ancré.
Para el brazo para ducha, instale un codo NPT ½''
correctamente asegurado.
2
34
½" NPT

14
Install the sheet rock or green board on the wall. It
should come up to the iBox.
Use sealant to fill any gap between the iBox and the
sheet rock or green board.
Installez le panneau de plâtre ou le panneau de
plâtre imperméable sur le mur. Il doit atteindre les
pièces iBox.
Scellez l'espace entre le panneau de plâtre (ou
le panneau imperméable) à l'aide d'un agent
d'étanchéité.
Instale la placa de yeso o el panel verde en la
pared. Debe llegar hasta las cajas iBox.
Use sellador para llenar los espacios entre la caja
iBox y la placa de yeso o el panel verde.
The tub spout requires either a ¾" NPT female fitting
or a ½" NPT male nipple recessed ⅜" (10 mm)
behind the surface of the finished wall.
Le bec de la baignoire requiert un raccord femelle
NPT de ¾ po ou un raccord mâle fileté NPT de
½ po encastré à ⅜ po (10 mm) derrière la surface
du mur fini.
El surtidor de ducha requiere una conexión hembra
NPT de ¾" o un niple macho NPT de ½", embutidos
a ⅜" (10 mm) detrás de la superficie de la pared
terminada.
⅜"
(10 mm)
⅜"
(10 mm)
⅜"
(10 mm)
⅜"
(10 mm)
5
6
½" NPT
¾" NPT

15
Install the finished wall surface.
The outside surface of the finished wall should fall
between the “min” and “max” lines on the plaster
shield.
Installez la surface murale finie.
La surface extérieure du mur fini doit se situer entre
les lignes «min» et «max» figurant sur le protecteur.
Instale la superficie de la pared terminada.
La superficie exterior de la pared terminada debe
quedar entre las líneas de máximo y mínimo del
protector de yeso.
7

16

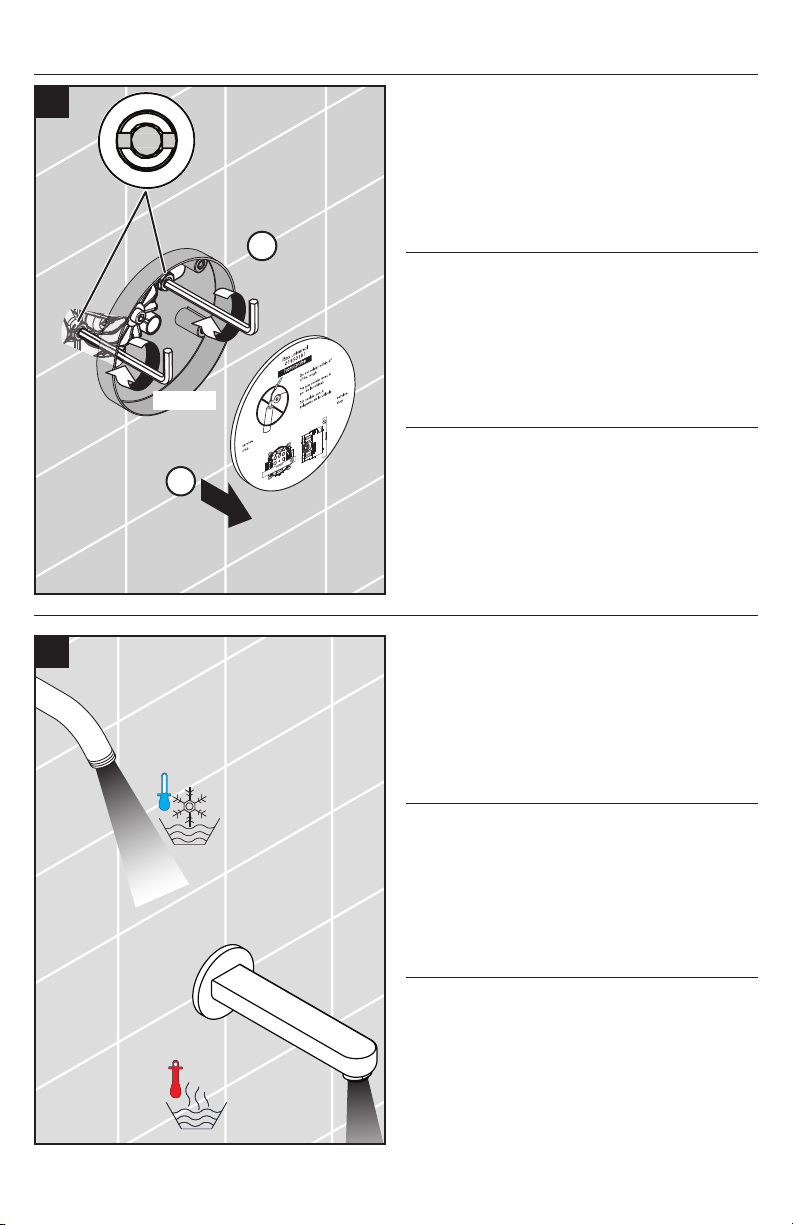

Remove the dust cover.
Open both stops.
To reduce the risk of scald injury, avoid
skin contact with water:
Retirez l’étiquette.
Ouvrez l’eau à les butées d’arrêt d’isolation.
Pour réduire les risques de blessures
par brûlure, évitez le contact de la peau
avec l’eau.
Retire la etiqueta.
Abra los pasos del agua en los cierres de servicios.
Para evitar lesiones por escaldadura,
evite el contacto de la piel con el agua.
Allow the hot and cold supplies to flush for at least 5
minutes.
Rincez les conduites de l’eau pour au moins 5
minutes.
Lave los suministros de agua para por lo menos
cinco minutos.
Flush the hot and cold supplies / Rincez les conduites d’alimentation de l’eau chaude
et de l’eau froide / Lave los suministros frío y caliente
90°
1
2
4 mm
4 mm
1
2
> 5 min
> 5 min

17
Close the stops.
Fermez l’eau chaude et l’eau froid à les butées
d’arrêt d’isolation.
Cierre los pasos del agua caliente y del agua fría en
los cierres de servicio.
90°
3
4 mm
4 mm

18

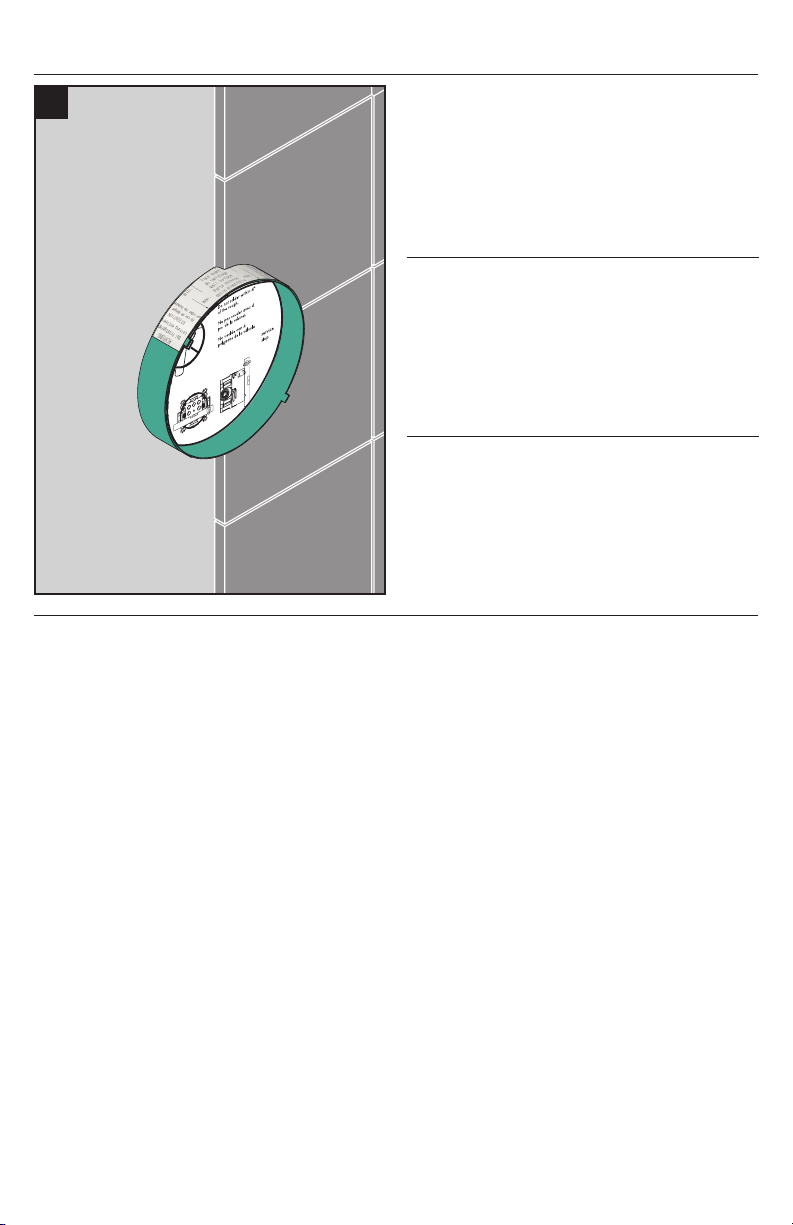

Seal the wall around the plaster shield with water-
proof sealant.
Failure to seal the wall can lead to pos-
sible water damage.
Remove the flush insert screw, flush insert, and seals.
Scellez le mur autour du protecteur à l’aide d’un
agent d’étanchéité.
Si le mur n’est pas scellé, l’eau pourrait
éventuellement causer des dommages.
Retirez la vis, la pièce d’insertion affleurante, et les
joints.
Selle la pared alrededor del protector de yeso con
un sellador impermeable.
Si no se sella la pared, pueden pro-
ducirse daños por acción del agua.
Retire el tornillo, el inserto de lavado, y las juntas.
Installation / Installation / Instalación
To reduce the risk of scald injury and
property damage, make sure the stops
are closed.
Cut the plaster shield so that it extends ¹⁄₁₆” - ⅛” from
the finished wall surface.
Pour réduire les risques de blessures
par brûlure et de dommages matériels,
assurez-vous que les butées d’arrêt sont
fermées.
Coupez le protecteur de façon à ce qu’une partie de
¹⁄₁₆ à ⅛ po soit à l’extérieur de la surface du mur fini.
Para evitar lesiones por escaldadura
y daños a la propiedad, asegúrese de
que los topes estén cerrados.
Corte el protector de yeso de modo que sobresalga
¹⁄₁₆” - ⅛” de la superficie de la pared terminada.
¹⁄₁₆"-⅛"
1-2 mm
1
2
5 mm
1
2

19
Install the function block using the four M5x20
screws.
Tighten the screws using a 4 mm Allen wrench.
Insérez le bloc de fonction avec les quatre M5x20
vis.
Serrez les vis à l’aide d’une clé Allen de 3 mm.
Inserte el bloque de función con los quatro tornillos
de M5x20.
Apriete los tornillos con una llave Allen de 3 mm.
Measure the distance from the front of the plaster
shield to one of the screw-in flanges (“X”).
Mesurez la distance entre la pièce de surface et
l’extérieur du protecteur (« X »).
Mida la distancia desde la parte interna hasta la
parte externa del protector de yeso ("X").
4 mm
2
1
4
3

20
Add ½" to this measurement.
Cut each white plastic carrier plate screw so that it is
X + ½" long.
Ajoutez ½ po à la mesure « X ».
Coupez chaque vis en plastique blanche de façon
à ce que le vis mesure ½ + « X ».
Agregue ½" a X.
Corte cada tornillo de plástico blanco de modo
que el tornillo mida ½" + X.
Open the stops.
Ouvrez les butées.
Abra los topes.
X + ½"
(X + 11 mm)
90°
90°
4 mm
4 mm
5
6
