Hans Grohe Clubmaster 04907 0 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Croma Pressure Balance
Shower Set With Rough
04909xx0
Croma Select E Pressure Balance
Shower Set With Rough
04911xx0
Clubmaster Pressure Balance
Shower Set With Rough
04907xx0

2
English
Technical Information
Water pressure
recommended 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Hot water temp.
recommended 120°-140° F (49°- 60°C)*
maximum 158°F (70° C)*
Flow rate @ 44 PSI (0.3 Mpa)
valve 5.5 GPM (20.8 L/min)
26478xx1, 26528xx1 2.0 GPM (7.6 L/min)
28496xx1 2.5 GPM (9.5 L/min)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
 This set is for a one-function (showerhead
only) installation. Do not attempt to add
a second function.
• This pressure balance valve is for use with shower
heads rated at 1.1 GPM (4.2 L/min) or higher.
• #26478xx1 only: this showerhead is
intended for use with an automatically
compensating valve rated at 1.9 GPM
(7.2 L/min) or less.
• #26528xx1 only: This showerhead is for use
with automatic compensating valves rated at
1.5 GPM (5.7 L/min) or less.
• #28496xx1 only: This showerhead is for use
with automatic compensating valves rated at
2.0 GPM (7.6 L/min) or less.
• To prevent scald injury, the maximum output
temperature of the shower mixing valve must be
no higher than 120°F (49°C). In Massachusetts,
the maximum output temperature can be no
higher than 112°F (44°C).
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.

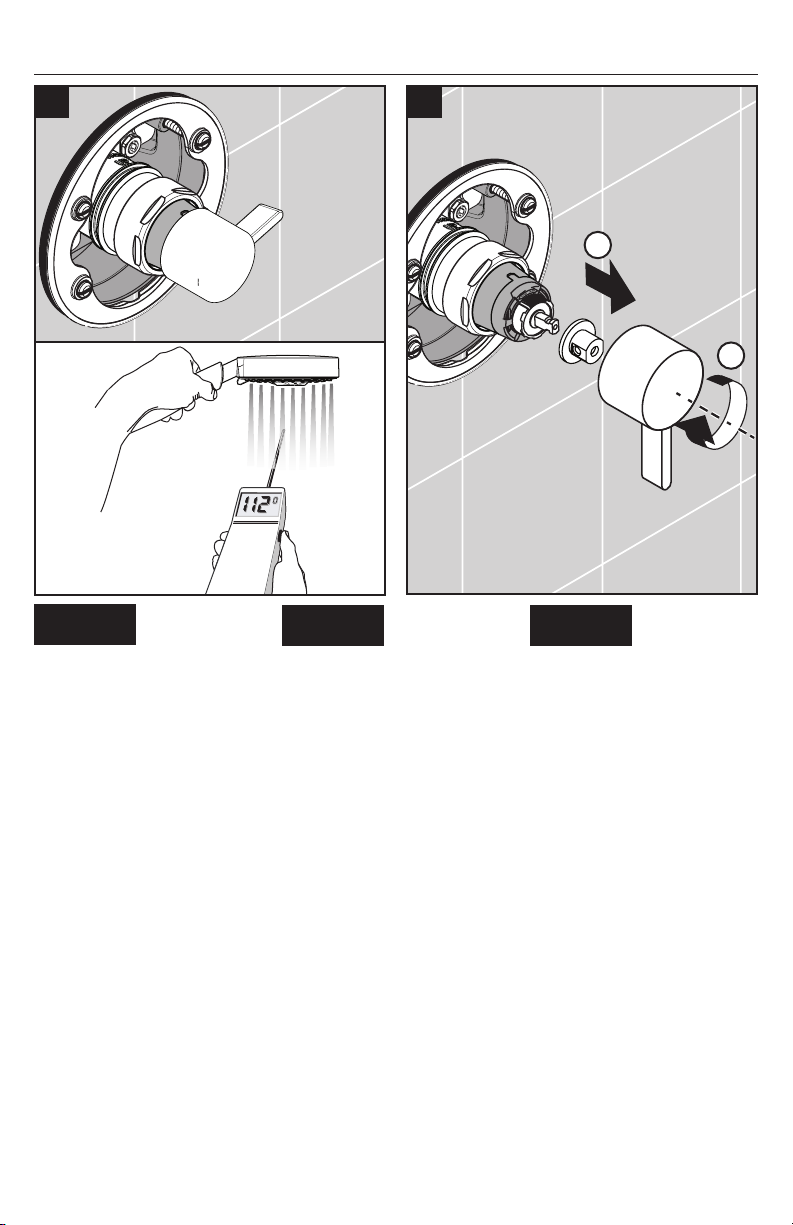

The rotational limit stop (see page 25)
Adjust the rotational limit stop if:
• The maximum output temperature is greater
than 120°F (49°C) or that permitted by local
plumbing code.
• The temperature of the incoming hot or cold
water supply changes seasonally, or if changes
are made to the water heater.

3
Français
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (49°- 60°C)*
maximum 158°F (70° C)*
Capacité nominale @ 44 PSI (0.3 Mpa)
soupape 5.5 GPM (20.8 L/min)
26478xx1, 26528xx1 2.0 GPM (7.6 L/min)
28496xx1 2.5 GPM (9.5 L/min)
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
 Cet ensemble est destiné à une
installation à une fonction (pomme de
douche uniquement). N'essayez pas
d'ajouter une deuxième fonction.
• Ce soupape d'équilibrage de pression devrait
être seulement utilisé avec les pommes de
douche évaluées à 1.1 GPM (4.2 L/min) ou plus.
• 26478xx1 seulement: Cette pomme de
douche doit être utilisée avec une soupape qui
compense automatiquement, et est évalué à
1.9 GPM (7.2 L/min) ou moins.
• 26528xx1 seulement: Cette pomme de
douche doit être utilisée avec une soupape qui
compense automatiquement, et est évalué à
1.5 GPM (5.7 L/min) ou moins.
• 28496xx1 seulement: Cette pomme de
douche doit être utilisée avec une soupape qui
compense automatiquement, et est évalué à
2.0 GPM (7.6 L/min) ou moins.
• Pour empêcher des blessures par
ébouillantement, la température de sortie
maximale du robinet de douche ne doit pas
excéder 120°F (49°C). Au Massachusetts, la
température de sortie maximale du robinet de
douche ne doit pas excéder 112°F (44°C).
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
La butée de limite de rotation (voir
p. 25)
Réglez la butée de limite de rotation si :
• La température maximale de l’eau est supérieure à
120 °F (49° C) ou à la température permise par
le code de plomberie local.
• La température de l’alimentation en eau chaude ou
froide varie selon les saisons, ou des modifications
sont apportées au chauffe-eau.

4
Español
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1-0.5 MPa)
máximo 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (49°- 60°C)*
máximo 158°F (70° C)*
Caudal máximo @ 44 PSI (0.3 Mpa)
válvula 5.5 GPM (20.8 L/min)
26478xx1, 26528xx1 2.0 GPM (7.6 L/min)
28496xx1 2.5 GPM (9.5 L/min)
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
 Este conjunto es para una instalación de
una función (solo cabezal de ducha). No
intente agregar una segunda función.
• Esta válvula de equilibrio de presión debe
ser utilizado sólo con alcachofas de la ducha
valoradas en 1.1 GPM (4.2 L/min) o más.
• 28478xx1 solamente: Esta ducha cabezal
debe ser utilizada con una válvula que
compensa automáticamente, y es valorado en
1.9 GPM (7.2 L/min) o menos.
• 26528xx1 solamente: Esta ducha cabezal
debe ser utilizada con una válvula que
compensa automáticamente, y es valorado en
1.5 GPM (5.7 L/min) o menos.
• 28496xx1 solamente: Esta ducha cabezal
debe ser utilizada con una válvula que
compensa automáticamente, y es valorado en
2.0 GPM (7.6 L/min) o menos.
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F (49°C). En Massachusetts,
la máxima temperatura de salida de la válvula
de la ducha no debe exceder los 112°F (44°C).
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
El tope límite rotacional (ver página 25)
Ajuste el tope límite rotacional si:
• La temperatura máxima de salida es mayor a
120°F (49° C) o la temperatura permitida por
el código de plomería local.
• La temperatura del suministro de entrada de
agua caliente o fría cambia estacionalmente, o
si se realizan cambios al calentador de agua.

5

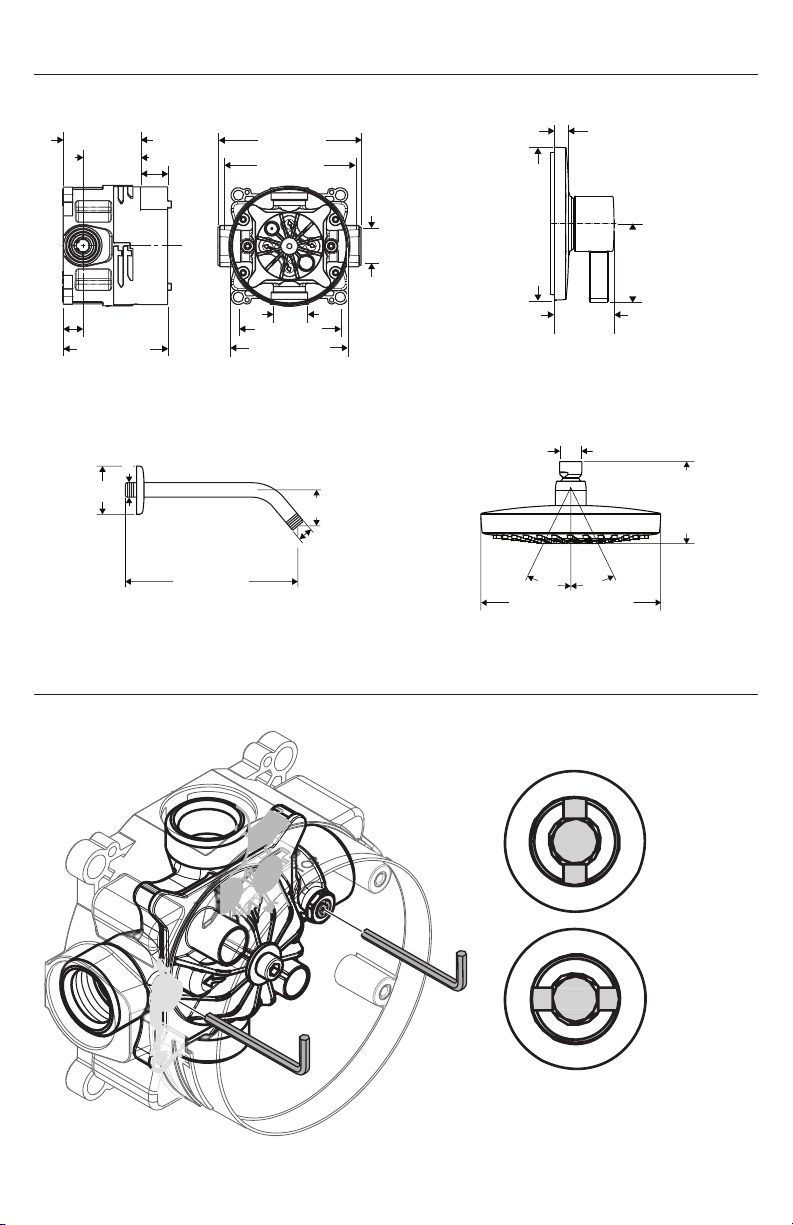

Clubmaster Pressure Balance Shower Set
04907xx0 Croma Pressure Balance Shower Set 04909xx0
iBox Universal Plus
01850181
Ecostat Pressure Balance Trim S
04233xx0
Showerarm Standard 6"
27411xx3 Showerarm Standard 9" 04816xx3
Clubmaster Showerhead 3-Jet
28496xx1 Croma Showerhead 220 1-Jet 26478xx1
Ecostat Pressure Balance Trim S
04233xx0
iBox Universal Plus
01850181
3⅛" (80 mm)
2⅜" (60 mm)
1⅛" (28 mm)
⅞" (21 mm)
4¼" (108 mm)
5⅞" (149 mm)
5⅜" (137 mm)
¾ NPT
4⅛" (106 mm)
Ø4¾" (120 mm)
¾ NPT
3⅛" (80 mm)
2⅜" (60 mm)
1⅛" (28 mm)
⅞" (21 mm)
4¼" (108 mm)
5⅞" (149 mm)
5⅜" (137 mm)
¾ NPT
4⅛" (106 mm)
Ø4¾" (120 mm)
¾ NPT
3⅛" (79 mm)
6¾" (170 mm)
⅝" (15 mm)
2⅜"-4¼"
(60 mm - 108 mm)
3⅛" (79 mm)
6¾" (170 mm)
⅝" (15 mm)
2⅜"-4¼"
(60 mm - 108 mm)
26°
26°
G ½
4⅝" (116 mm)
3⅝" (93 mm)
G ½
¾"
2⅜"
8⅝"
6¼"
26°
26°
2½"
(62 mm)
2½"
(62 mm)
5¼" (128 mm)
½ NPT
G½
9¼" (235 mm)
G½
2½"
(62 mm)
2½"
(62 mm)
½ NPT

6
Croma Select E Pressure Balance Shower Set
04911xx0

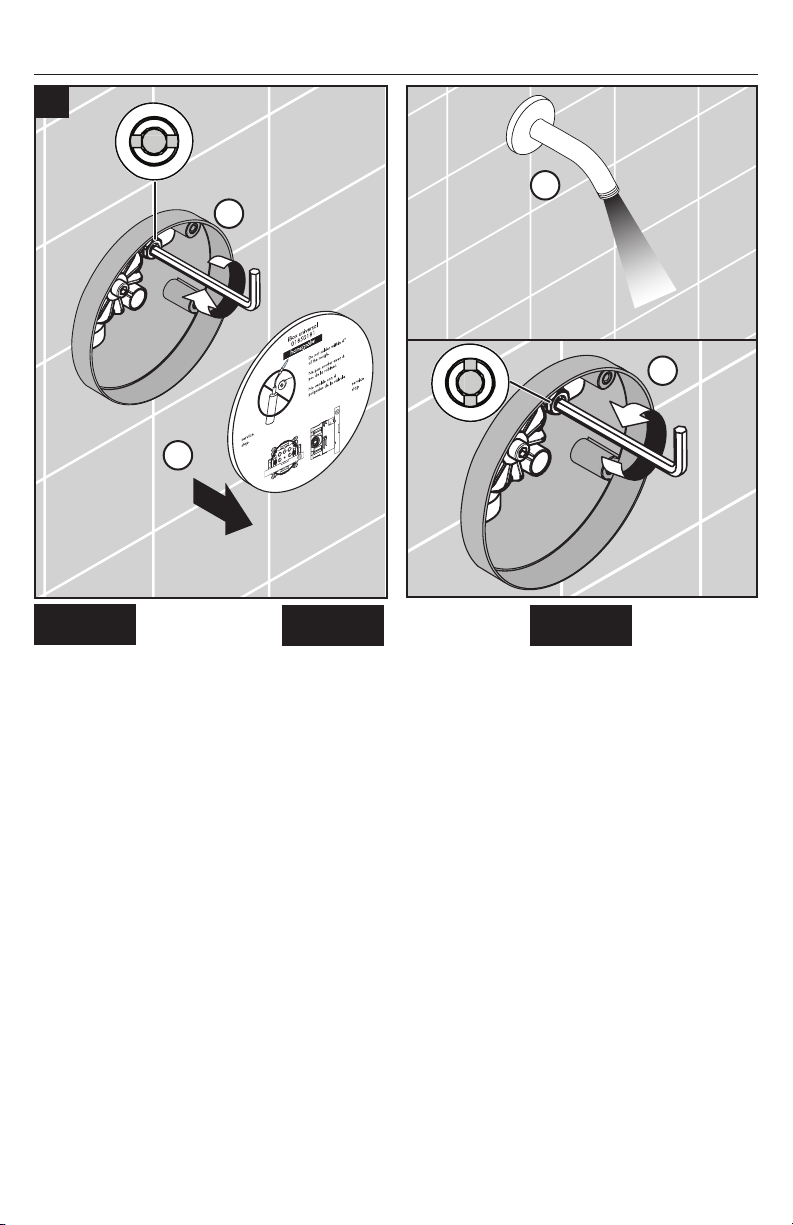

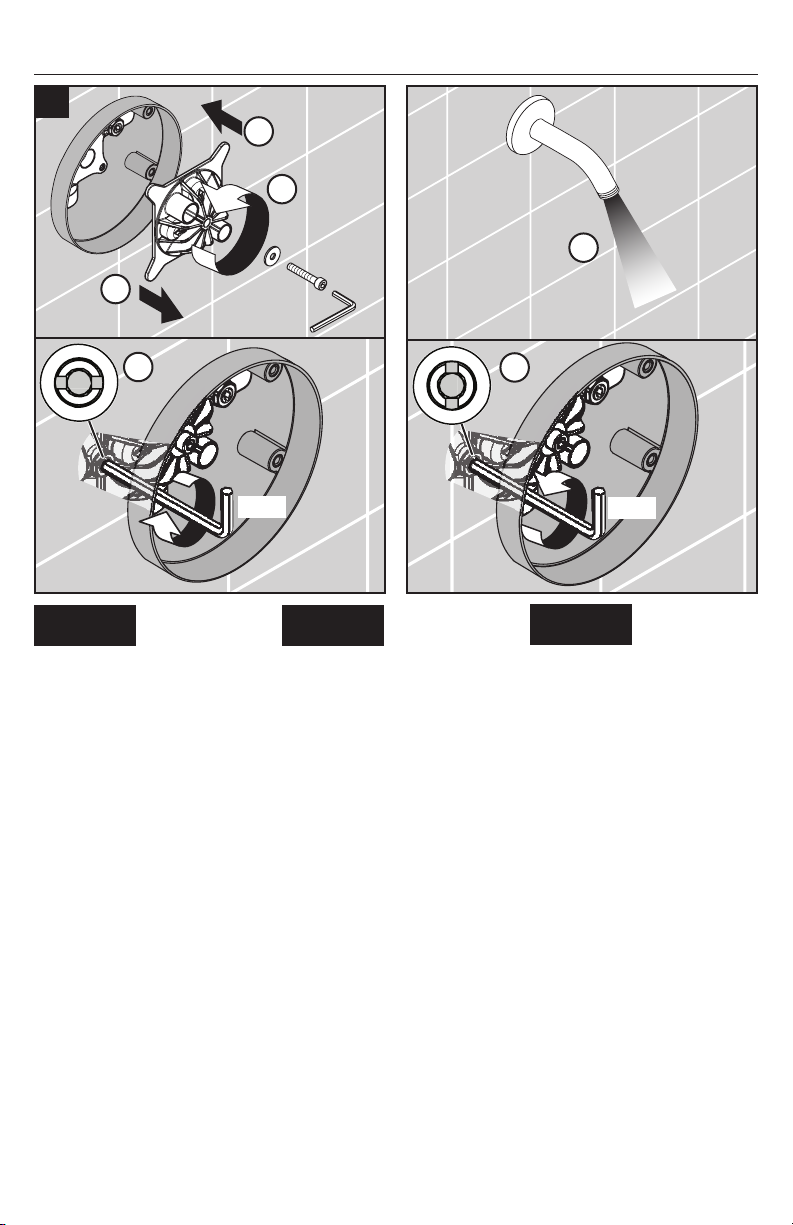

Service Stops / Butées d’arrêt d’isolation / Cierres de servicio
Showerarm Standard 9"
04186xx3 Croma Select E Showerhead 180 2-Jet 26528xx1
Ecostat Pressure Balance Trim E
15718xx1
iBox Universal Plus
01850181
⅝" (15 mm)
2⅜"-3½"
(61-89 mm)
3⅛" (80 mm)
6⅛"/6⅛" (155/155 mm)
3⅜" (85 mm)
7⅜" / 7⅜" (187/187 mm)
G½
2
6
°
2
6
°
3⅛" (80 mm)
2⅜" (60 mm)
1⅛" (28 mm)
⅞" (21 mm)
4¼" (108 mm)
5⅞" (149 mm)
5⅜" (137 mm)
¾ NPT
4⅛" (106 mm)
Ø4¾" (120 mm)
¾ NPT
9¼" (235 mm)
G½
2½"
(62 mm)
2½"
(62 mm)
½ NPT
closed
ferme
cerrado
open
ouvert
abierto
4 mm
4 mm

7
Installation Suggestion / Suggestion d'installation / Sugerencia para la
instalación
The measurements shown here are
suggestions and may be altered to
suit the needs and preferences of the
homeowner.
Les mesures indiquées sont des sug-
gestions, qui peuvent être modifiées
en fonction des besoins et préférenc-
es du propriétaire.
Las medidas que se muestran aquí
son sugeridas. El dueño de casa
puede modificarlas para adaptarlas
a sus necesidades y preferencias.
47¼" (1200 mm)
84⅝" (2150 mm)
½ NPT
drop-ear ell
iBox
01850181
¾" brass plug /
bouchon laiton /
tapón de latón
¾" hot / chaude
/ caliente
¾" cold /
froid / frío
½"

8
English Français Español
Para enroscar los codos de
conexión, fijar el iBox universal
mediante un trozo de tubería en
un tornillo de banco.
Pour monter les différents rac-
cors, on peut fixer l'iBox grâce à
un tuyau et un étau.
When intalling the supply
elbows, hold the iBox steady
using a pipe and a vise.
 Aucune soudure ne
peut être réalisée si
la pièce intérieure se
trouve à moins de 4 po
sans quoi des dommag-
es pourraient survenir.
 No suelde a menos de
4 pulg. de la pieza inte-
rior puesto que puede
dañarla.
 Do not solder within 4"
of the rough, or dam-
age to the rough may
result.
Installation Suggestions / Suggestions d'installation / Sugerencias para la
instalación

9
English Français Español

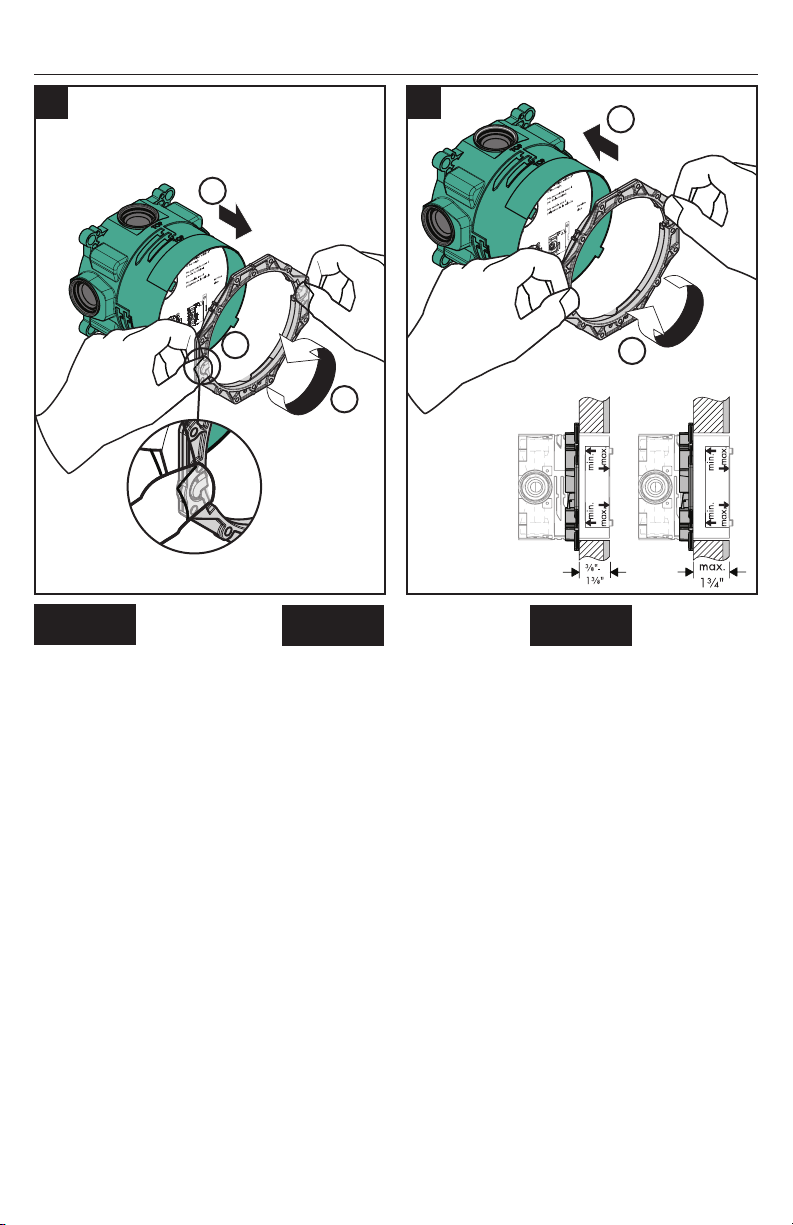

It is possible to support the iBox
Plus Universal using a stringer
and screws (not included).
The valve may also be sup-
ported using installation kit
96615000 (not included).
C’est possible de soutenir le
robinet utilisant un plaque ar-
rière et vis (pas inclus).
C’est aussi possible à soutenir le
robinet utilisant set d'installation
96615000 (pas inclus).
En option: Installez le(s) ½ po
adapteur(s) (non compris).
Serrez l’adaptateur complète-
ment avant d’installer le ½ po
tuyau.
Es posible apoyar la válvula que
utiliza una placa trasera y tornil-
los (no incluido).
Es también posible a apoyar la
válvula que utiliza set de insta-
lación 96615000 (no incluido).
Opcional: Instale los ½" adap-
tadores (no incluidos).
Apriete el adaptador completa-
mente antes de instalar el tubo
de ½".
Optional: If using ½" lines,
install ¾"-½" NPT adapters (not
included).
Tighten the adapter fully before
installing the ½" pipe.

10
English Français Español
Adjust the fixing ring / Ajuster l'anneau de fixation / Ajuste el anillo de fijación
The fixing ring may be reposi-
tioned to accommodate different
wall thicknesses.
L’anneau réparant pourrait être
repositionné pour accommoder
les épaisseurs de mur différentes.
El anillo que fija puede ser reco-
locado acomodar los espesores
diferentes de pared.
press
1 2
1
1
2
2
3

11
English Français Español
Install the valve so that the "top"
marking faces upward.
Install the hot and cold supplies
on the hot inlet and cold inlet.
Install the outlet line.
Seal the unused outlet using a
¾" brass plug (not included).
 Do not solder within 4"
of the rough, or dam-
age to the rough may
result.
Installez le robinet de façon à ce
que les faces de marquage soient
dirigées vers le haut.
Raccordez les conduites
d’alimentation de l’eau chaude
et de l’eau froide aux orifices
d’arrivée chaude et froide.
Installez le conduitede sortie.
Scellez l’orifice de sortie inutilisé
à l’aide d’un bouchon laiton de
¾ po (non compris).
Instale la válvula de modo que
la marca “top” mire hacia arriba.
Instale los suministros de agua
caliente y fría en las entradas
caliente y fría.
Instale una línea en las tomas.
Selle la toma sin usar con un
tapón de latón de ¾ pulg. (no
incluido).
 Aucune soudure ne
peut être réalisée si
la pièce intérieure se
trouve à moins de 4 po
sans quoi des dommag-
es pourraient survenir.
 No suelde a menos de
4 pulg. de la pieza inte-
rior puesto que puede
dañarla.
Installation / Installation / Instalación
plug
bouchon
tapón
1

12
English Français Español
Make sure that the valve is level.
Install the valve so that the
outside surface of the finished
wall falls between the "min" and
"max" markings.
Assurez-vous que le robinet est
de niveau.
Installez le robinet de façon à
ce que la surface extérieure du
mur fini se trouve entre les lignes
« minimum » et « maximum ».
Asegúrese de que la válvula
quede nivelada.
Instale la válvula de modo que
la superficie exterior de la pared
terminada quede entre las
marcas “min” y “max”.
For the shower arm, install a
properly anchored ½" NPT
drop-ear ell.
Pour le bras de douche, installez
un coude applique NPT de
½ po bien ancré.
Para el brazo para ducha,
instale un codo NPT ½'' cor-
rectamente asegurado.
2 34
½ NPT

13
English Français Español
Install the sheet rock or green
board on the wall. It should
come up to the iBox.
Use sealant to fill any gap
between the iBox and the sheet
rock or green board.
Installez le panneau de plâtre
ou le panneau de plâtre
imperméable sur le mur. Il doit
atteindre les pièces iBox.
Scellez l'espace entre le pan-
neau de plâtre (ou le panneau
imperméable) à l'aide d'un
agent d'étanchéité.
Instale la placa de yeso o el
panel verde en la pared. Debe
llegar hasta las cajas iBox.
Use sellador para llenar los
espacios entre la caja iBox y la
placa de yeso o el panel verde.
Install the finished wall surface.
The outside surface of the
finished wall should fall between
the “min” and “max” lines on
the plaster shield.
Installez la surface murale finie.
La surface extérieure du mur
fini doit se situer entre les lignes
«min» et «max» figurant sur le
protecteur.
Instale la superficie de la pared
terminada.
La superficie exterior de la
pared terminada debe quedar
entre las líneas de máximo y
mínimo del protector de yeso.
5 6

14
English Français Español
Remove the dust cover.
Open the cold stop.
Retirez l’étiquette.
Ouvrez l’eau froide à la butée
d'arrêt d'isolation.
Retire la etiqueta.
Abra el paso del agua fría en el
cierre de servicio.
Flush the hot and cold supplies / Rincez les conduites d’alimentation de l’eau chaude
et de l’eau froide / Lave los suministros frío y caliente
Allow the cold supply to flush for
at least five minutes.
Close the cold stop.
Rincez le conduite de l’eau
froide pour au moins 5 minutes.
Fermez l'eau froide à la butée
d'arrêt d'isolation.
Lave el suministro de agua
fría para por lo menos cinco
minutos.
Cierre el paso del agua fría en
el cierre de servicio.
90°
90°
1
1
2
3
4
> 5 min
4 mm
4 mm

15
English Français Español
Remove the flushing block. Turn
it 90° and reinstall.
Open the hot stop.
Allow the hot supply to flush for
at least 5 minutes.
Close the hot stop.
Retirez la vis de la pièce
d’insertion affleurante. Tournez-
le à 90°, et réinstallez-le.
Ouvrez l’eau chaude à la butée
d'arrêt d'isolation.
Rincez le conduite de l’eau
chaude pour au moins 5
minutes.
Fermez l'eau chaude.
Retire el inserto de lavado.
Gírelo 90° y reinstálelo.
Abra el paso del agua caliente
en el cierre de servicio.
Lave el suministro de agua cali-
ente para por lo menos cinco
minutos.
Cierre el paso del agua caliente
en el cierre de servicio.
90° 90°
2
1
2
3
4
5
6
> 5 min
5 mm
4 mm 4 mm

16
English Français Español
 Make sure that the
stops are closed.
Cut the plaster shield so that
it extends ¹⁄₁₆" - ⅛" from the
finished wall surface.
 Fermez l’eau à les bu-
tées d'arrêt d'isolation.
Coupez le protecteur de façon à
ce qu’une partie de ¹⁄₁₆ à ⅛ po
soit à l’extérieur de la surface
du mur fini.
 Cierre el paso del agua
en la entrada del sumi-
nistro o los cierres de
servicio.
Corte el protector de yeso de
modo que sobresalga ¹⁄₁₆" - ⅛"
de la superficie de la pared
terminada.
Seal the wall around the plaster
shield with waterproof sealant.
 Failure to seal the wall
can lead to possible
water damage.
Remove the flush insert screw,
flush insert, and seals.
Scellez le mur autour du
protecteur à l’aide d’un agent
d’étanchéité.
 Si le mur n’est pas
scellé, l’eau pourrait
éventuellement causer
des dommages.
Retirez la vis, la pièce d’insertion
affleurante, et les joints.
Selle la pared alrededor del
protector de yeso con un sella-
dor impermeable.
 Si no se sella la pared,
pueden producirse
daños por acción del
agua.
Retire el tornillo, el inserto de
lavado, y las juntas.
Installation / Installation / Instalación
¹⁄₁₆"-⅛"
1-2 mm
1 2
5 mm
1
1
2
2

17
English Français Español

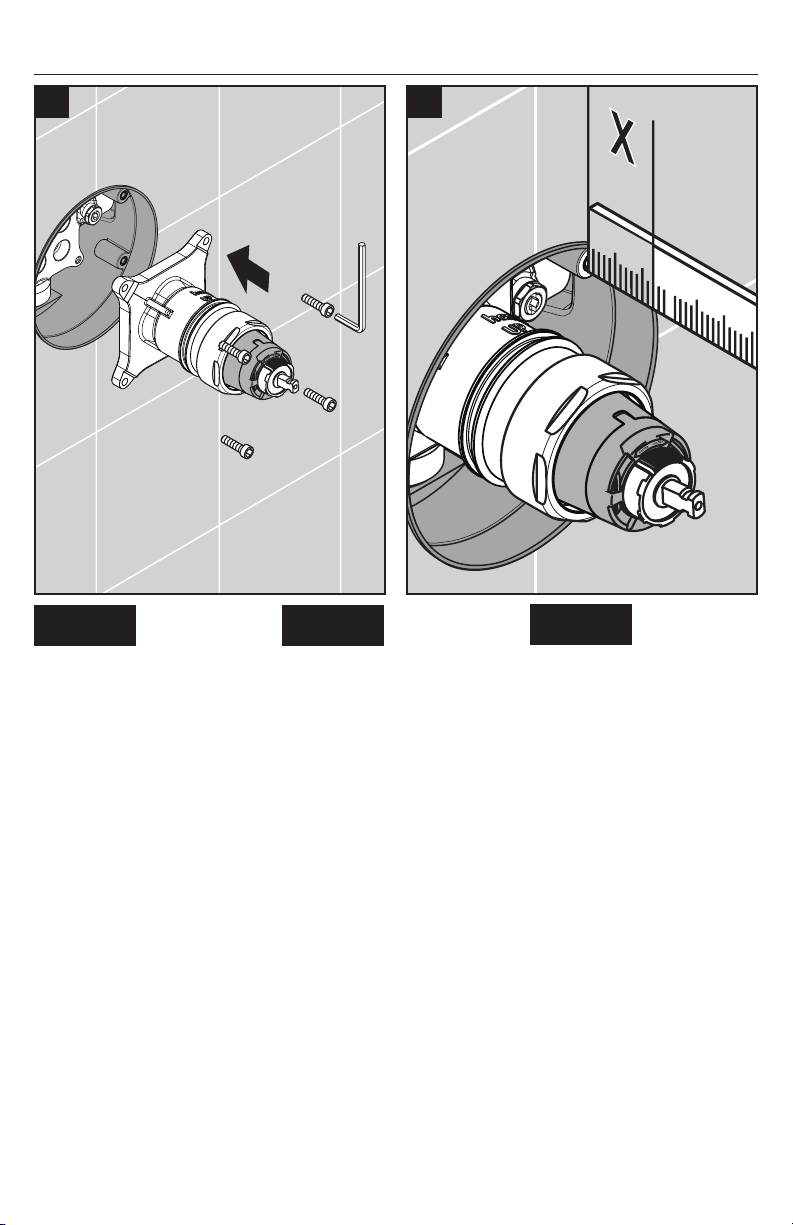

Install the function block.
Tighten the screws.
Insérez le bloc de fonction.
Installez les vis du bloc de
fonction.
Inserte el bloque de función.
Instale los tornillos del bloque
de función.
Measure the distance from the
front of the plaster shield to one
of the screw-in flanges ("X").
Mesurez la distance entre la
surface du mur et la bride du
vis. Notez la longueur mesurée
(« X »).
Mida la distancia entre la
superficie de la pared y la brida
de tornillo. Anote esta medida
(“X”).
3 4
4 mm

18
English Français Español
Add ½" to this measurement.
Cut each screw so that it is X +
½" long.
Open the stops.
Ajoutez ½ po à cette longueur
« X ». Notez cette longueur.
Coupez les vis de façon à ce
que celui-ci dépasse de ½ po +
la longueur X.
Ouvrez l’eau à les butées d'arrêt
d'isolation.
Agregue ½" a X. Anote esta
medida.
Corte el tornillo de modo que
sobresalga ½" + X.
Abra el paso del agua en los
cierres de servicio.
90°
90°
5 6
4 mm

19
English Français Español

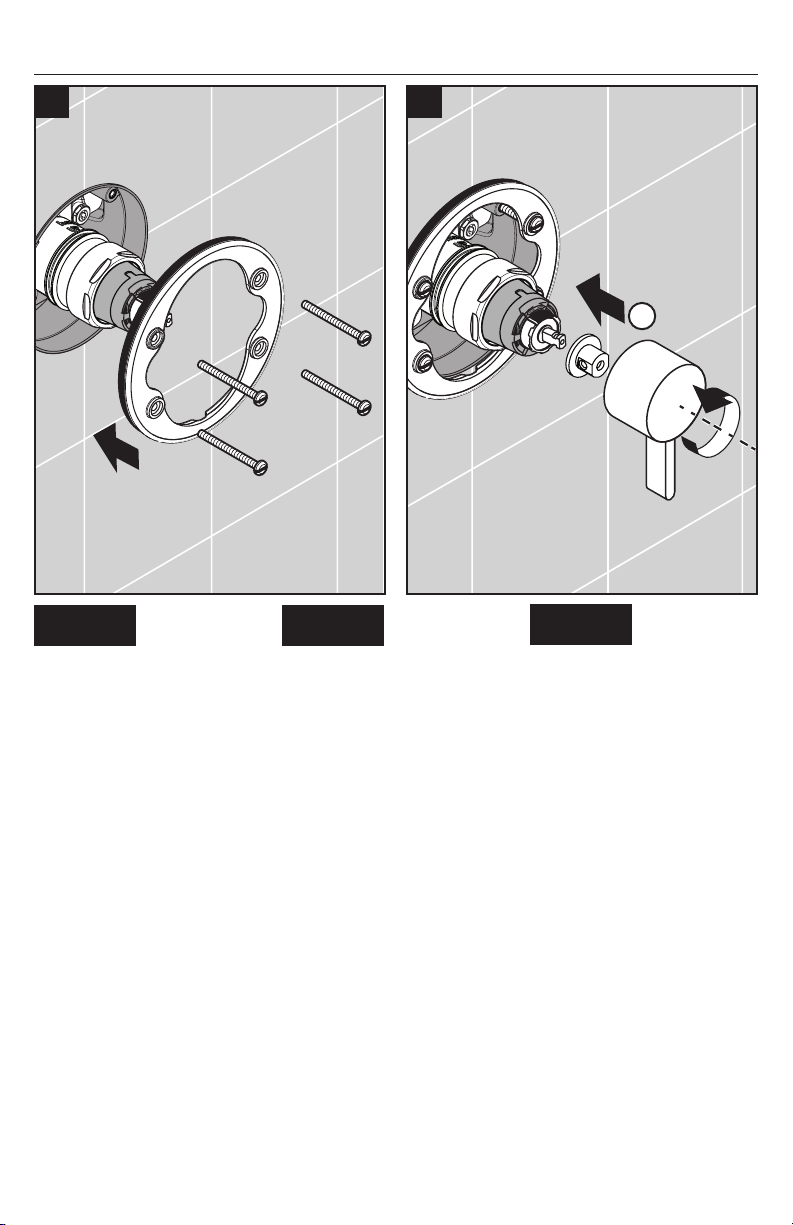

Install the carrier plate.
Test the valve:
Place the adapter and the
handle on the stem.
Turn the handle counter-clock-
wise as far as it will go.
Installez la plaque-support.
Testez le robinet:
Placez ensuite l'adapteur et la
poignée sur la tige.
Tournez la manette dans le sens
antihoraire jusqu'a l'extrémité de
la plage.
Instale la placa del portador.
Pruebe la válvula:
Coloque el adaptador y la
manija en la espiga.
Gire la manija en dirección con-
traria a las manecillas del reloj
hasta que la manija pare.
7 8
1

20
English Français Español
Measure the temperature of the
output water.
Make sure that cold water flows
from the valve first.
Mettez le temperature de l'eau.
Assurez-vous que l'eau froide
s'écoule de le robinet en
premier.
Mida la temperatura del agua.
Asegúrese que el agua fría fluya
de la válvula primero.
Turn the water off.
Remove the handle and the
adapter.
Fermez l'eau.
Retirez la poignée et l'adapteur.
Cierre el agua.
Retire la manija y el adaptador.
If the valve opens through
hot, reverse the cartridge.
See page 23.
If the maximum high tem-
perature is greater than
120°F or that permitted
by local plumbing code,
adjust the rotational limit
stop. See page 25.
Si le robinet s’ouvre en fai-
sant couler l’eau chaude,
voir page 23.
Si la température maxi-
male de l’eau est supéri-
eure à 120 °F (49° C) ou
à la température permise
par le code de plomberie
local, voir page 25.
Si la válvula abre en cali-
ente, invierta el cartucho.
Ver página 23.
Si la temperatura máxima
de salida es mayor a 120°F
(49° C) o la temperatura
permitida por el código de
plomería local, ver página
25.
910
1
2
