Hans Grohe Croma E 26068 1 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Showerpipe
26068xx1

2
English
Technical Information
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (48° - 60° C)*
Maximum 158°F (70° C)*
Flow rate (max.) 5.3 GPM (20 L/min)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
 Inspect the showerpipe for shipping
damage before installation. Claims
for shipping damage made after the
showerpipe is installed will not be honored.
• For best results, Hansgrohe recommends that this
unit be installed by a licensed, professional plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
• This showerpipe requires showerpipe rough
16181181(not included).
• Protection against backflow is provided by check
valves.
• Do not install this showerpipe in a steam shower.
• Make sure that the wall is strong enough to support
the showerpipe. The wall must be reinforced at the
mounting points. The area where the top mounting
piece is to be installed must be flat and free of
protruding grout joints, etc.
• The enclosed screws and anchors are suitable for
a solid surface wall. For other wall constructions,
select mounting hardware and reinforcement
suitable for that specific construction.
• This showerpipe is for use with shower heads rated
at 1.1 GPM (4.2 l/min) or higher.
• To prevent scald injury, the maximum output
temperature of the shower valve must be no
higher than 120°F (49°C). In Massachusetts, the
maximum output temperature can be no higher than
112°F (44°C).
 This showerpipe must not be used as a grab
bar. If a grab bar is required, install one
separately.
 The shower arm is intended to hold the
showerhead only. Do not use it to hold
other objects.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.

3
Français
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (48° - 60° C)*
maximum 158°F (70° C)*
Capacité nominale 5.3 GPM (20 L/min)
* Vous devez connaître et respecter tous les codes de plom-
berie locaux applicables pour le réglage de la température
du chauffe-eau.
À prendre en considération pour l’installation
 Avant son montage, s'assurer que le
produit n'a subi aucun dommage pendant
le transport. Après le montage, tout
dommage de transport ou de surface ne
pourra pas être reconnu.
• Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier
professionnel licencié.
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
• Ce dispositif requiert une pièce intérieure 16181181
(non compris).
• La protection contre le retour d’eau est fournie par
clapets de non-retour.
• Le produit n'est pas prévu pour une utilisation en
liaison avec un bain à vapeur
• Lors du montage du produit par un ouvrier qualifié,
il faut faire attention à ce que la surface de fixation
soit plane sur toute son étendue (aucun dépassement
de joint ni de carrelage), que la construction de
la paroi soit adaptée à l‘installation du produit et
surtout ne présente aucun point faible.
• Les vis et les chevilles fournies sont uniquement
apropriées au béton. Pour les autres constructions,
il faudra tenir compte des préconisations du
fabriquant de cheville.
• Ce produit devrait être seulement utilisé avec
les pommes de douche évaluées à 1.1 GPM
(4.2 L/min) ou plus.
• Pour empêcher des blessures par ébouillantement,
la température de sortie maximale du robinet de
douche ne doit pas excéder 120°F (49°C). Au
Massachusetts, la température de sortie maximale
du robinet de douche ne doit pas excéder 112°F
(44°C).
 Le produit ne doit pas servir de poignée.
Monter pour cela une poignée séparée
 Le bras de douche n'est conçu que pour
tenir la pomme de douche et ne doit pas
servir à la suspension d'autres objets !
• Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est
requis si vous commandez des pièces sous garantie.

4
Español
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (48° - 60° C)*
max. 158°F (70° C)*
Caudal máximo 5.3 GPM (20 L/min)
* Debe conocer y cumplir todos los códigos locales apli-
cables para ajustar la temperatura del calentador de agua.
Consideraciones para la instalación
 Antes del montaje se debe examinarse
el producto contra daños de transporte.
Después de la instalación so se reconoce
ningún daño de transporte o de superficie.
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• La unidad requiere una pieza interior de válvula
16181181 (no incluida).
• La protección contra flujo inverso se proporciona
mediante válvulas de retención.
• ¡El producto no ha sido diseñado para uso en
conexión con un baño de vapor!
• En el momento del montaje del producto por parte
de personal especializado y cualificado se deberá
prestar una atención especial a que la superficie
de fijación en toda el área de la fijación sea plana
(sin juntas que sobresalen ni azulejos desplazados),
que la estructura de la pared sea adecuada para
un montaje del producto y que, ante todo, no
presente puntos débiles.
• Los tornillos y los anclajes adjuntos son sólo
apropiados para hormigón. En el caso de otras
estructuras murales se deberán considerar las
indicaciones del fabricante de los anclajes.
• Este producto debe ser utilizado sólo con alcachofas
de la ducha valoradas en 1.1 GPM (4.2 L/min) o
más.
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F (49°C). En Massachusetts, la
máxima temperatura de salida de la válvula de la
ducha no debe exceder los 112°F (44°C).
 El producto no debe ser utilizado como un
elemento de sujeción. Debe montarse un
elemento de sujeción separado.
 El brazo de ducha solo está previsto para
soportar la ducha cabezal y no debe
cargarse con otros objetos!
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere en
caso de ser necesario solicitar piezas bajo garantía.

5
Showerpipe
26068xx1
59⅞" (1520 mm)
G½
2⅝" (68 mm)
53" (1345 mm)
13" (330 mm)
2½" (63 mm)
101 °
1¾" (45 mm)
2¾"
(70 mm)
8" (204 mm)
6
°
7¼"
(183 mm)
2⅝" (68 mm)
12" (306 mm)
5⅞"
(150 mm)
Ø ⅞" (22 mm)
2⅜" (60 mm)
1¾"
(45 mm)
2⅜" (60 mm)

6
Installation Suggestions / Suggestions d'installation / Sugerencias para la
instalación
The installation dimensions shown in this installation
suggestion are ideal for people of approximately
6' (1800 mm) in height. The dimensions can be
changed if required. In this case, the minimum ceiling
height of 84½" (2145 mm) from the standing surface,
and all other measurements, must be changed.
Les dimensions d‘ installation données dans la sug-
gestion d'installation sont idéales pour une personne
de 6' (1800 mm) de hauteur et doivent être ajustées
selon le besoin. A ce sujet il faut tenir compte, pour
un changement de hauteur, que la côte minimum don-
née de 84½ po (2145 mm) à partir de la base du
receveur change et la modification du montage sera
à prendre en considération.
Las medidas indicadas en las sugerencias de mon-
taje resultan ideales para personas de 6' (1800 mm)
de altura, por lo que deberán ajustarse siempre que
sea necesario. En este sentido, es importante tener en
cuenta que, en caso de modificación de la altura de
montaje, será necesario respetar el requisito de 84½"
(2145 mm) de altura mínima desde la base de la du-
cha y observar las medidas de conexión.
59⅞" (1520 mm)
23⅝" (600 mm)
5⅞"
(150 mm)
16181181
min. 84½" (2145 mm)
83½" (2120 mm)
English
Français
Español

7

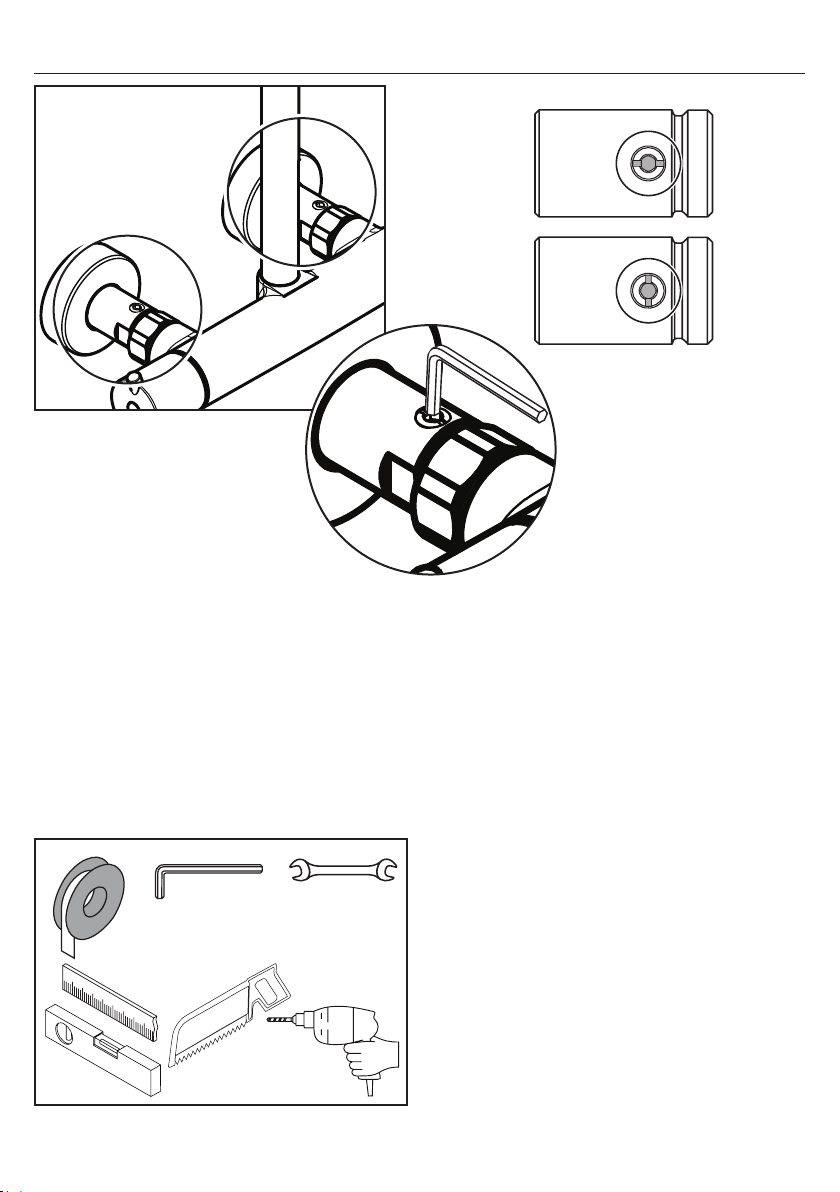

Tools Required / Outiles Utiles / Herramientas Útiles
Service Stops / Butées d’arrêt d’isolation / Cierres de servicio
3 mm
4 mm
10 mm
30 mm
22 mm
8 mm
6 mm
(¼")
open
ouvert
abierto
closed
fermé
cerrado
4 mm

8
English Français Español
 Flush the hot and cold
supplies thoroughly
before installation of the
showerpipe.
 Rincez bien les conduites
d’alimentation en eau
chaude et froide avant
l’installation de ce tuyau
de douche.
 Lave los suministros de
agua caliente y fría a
fondo antes de instalar el
tubo de ducha.
The showerpipe must be installed
with showerpipe rough set
16181181 (not included).
To insure correct operation of the
thermostatic mixing valve, the hot
supply must be on the left and the
cold supply must be on the right.
Le showerpipe doit être instal-
lé avec l’ensemble de pièce
intérieure pour tuyau de douche
16181181 (non inclus).
Pour vous assurer que le mélangeur
thermostatique fonctionne correcte-
ment, installez la conduite d’eau
chaude à gauche et la conduite
d’eau froide à droite.
El showerpipe debe ser instalado
con un juego de piezas interiores
del tubo de ducha 16181181 (no
incluido).
Para que la válvula mezcladora
termostática funcione correcta-
mente, el suministro de agua
caliente debe estar a la izquierda
y el de agua fría a la derecha.
Important! Importante!
1
> 5 min
4
1 2
2
3

9
English Français Español
Installation / Installation / Instalación

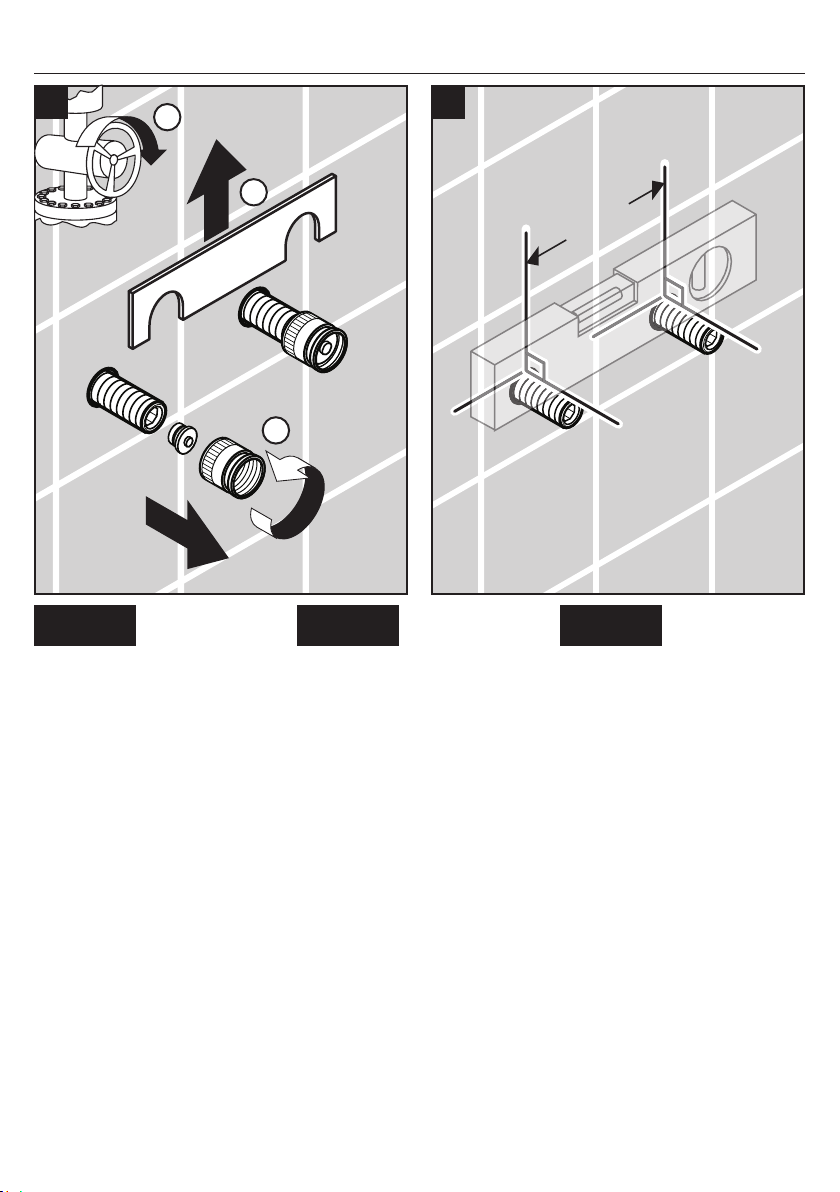

Turn the water off at the main.
Remove the spacing jig, nuts, and
plugs.
Fermez l’eau à la valve principale.
Retirez le gabarit d’espacement,
les écrous et les bouchons.
Cierre el paso del agua en la
entrada del suministro.
Retire la plantilla espaciadora, las
tuercas y los tapones.
Confirm that the nipples are level
in all planes and are parallel to
each other.
Assurez-vous que les raccords
filetés sont au niveau sur tous
les plans et installés de manière
parallèle.
Confirme que los niples estén
nivelados en todos los planos y
paralelos entre sí.
5⅞"
(150 mm)
1
2
3
1 2

10
English Français Español
Mark a point on each nipple ¾"
(20 mm) from the surface of the
finished wall
Carefully cut the nipple at this
point.
Faites une marque sur chaque rac-
cord fileté à ¾ po (20 mm) de la
surface du mur fini.
Coupez soigneusement le raccord
fileté sur cette marque.
Marque un punto en cada niple de
¾" desde la superficie de la pared
terminada.
Corte cuidadosamente el niple en
este punto.
Install the escutcheon mounting
plates.
Mark the positions of two screw
holes for each mounting plate.
Installez les plaques de montage
pour les écussons.
Marquez les positions des trous de
vissage.
Instale las piezas de montaje para
los escudos.
Marque las posiciones de los
orificios de los tornillos.
¾" (20 mm)
¾"
(20 mm)
1
2
3 4
1
2

11
English Français Español
Remove the mounting plates.
Drill the screw holes using a ¼"
(6 mm) bit.
Install the anchors.
 Seal the wall around the
nipples and the anchors
with waterproof sealant.
Retirez les plaques de montage.
Percez les trous pour la plaque de
montage à l’aide d’un foret de 6
mm (¼ po).
Installez les chevilles.
 Scellez le mur autour
des chevilles y des rac-
cords à l’aide d’un agent
d’étanchéité.
Retire las piezas de montaje.
Perfore los orificios para la placa
de montaje con una broca de 6
mm (¼").
Instale los pernos de anclaje.
 Selle la pared alrededor
de los pernos de anclaje
y los niples con un sella-
dor impermeable.
Install the escutcheon mounting
plates.
Install the screws.
Wrap the nipples with plumbers
tape.
Installez les plaques de montage.
Installez les vis.
Enveloppez les raccords filetés
avec du ruban de plombier.
Instale las piezas de montaje para
los escudos.
Instale los tornillos.
Envuelva los niples con cinta de
plomero.
56
1 1
4
2
23
3

12
English Français Español

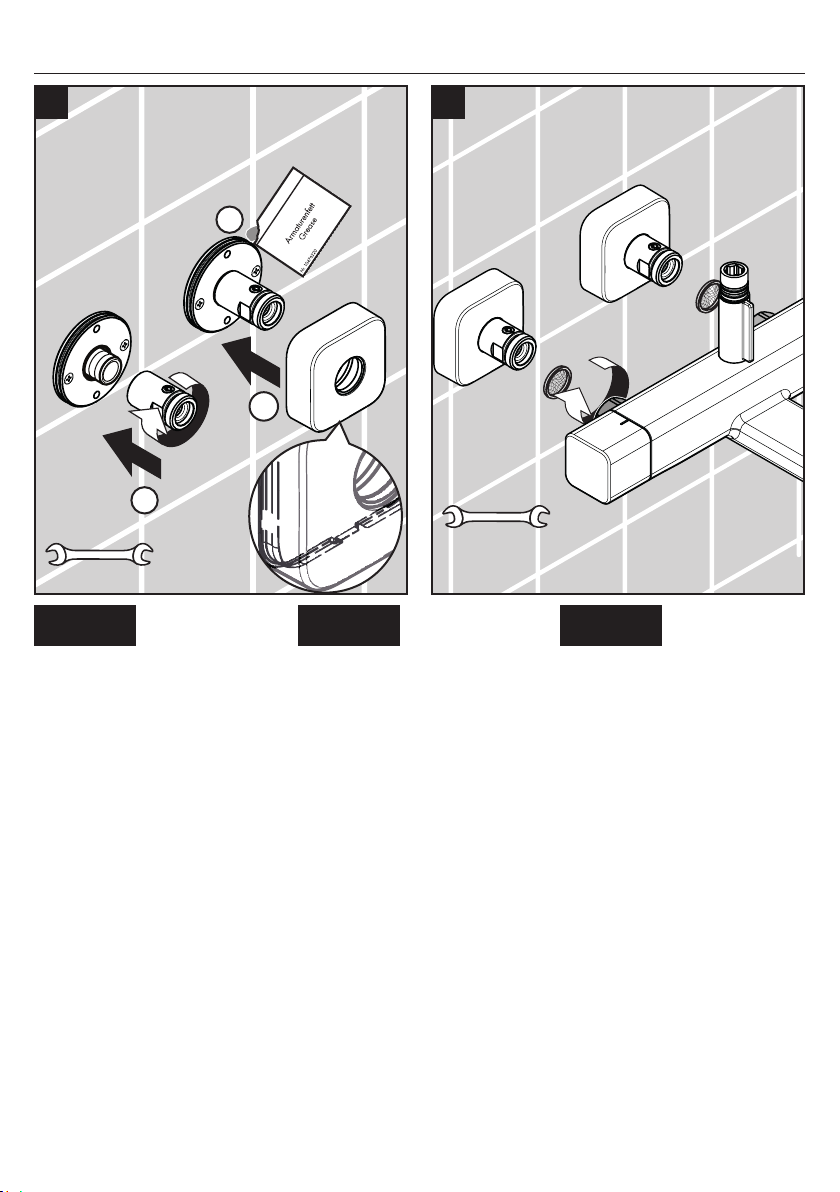

Install the stops.
Lightly lubricate the o-rings on the
mounting plates using white plumb-
ers' grease.
Install the escutcheons so that the
notch is at the bottom.
Installez les boitiers de service.
Lubrifiez les joints toriques.
Installez les écussons de façon à
ce que l'encoche soit vers le bas.
Instale las válvulas.
Lubriquez las juntas.
Instale los escudos de manera
que la ranura quede en la parte
inferior.
Install the mixer.
Tighten the nuts
Installez le mélangeur
thermostatique.
Serrez les écrous.
Instale la mezcladora termostática.
Apriete las tuercas.
22 mm
1
2
30 mm
12.6 ft-lb
(17 Nm)
3
7 8

13
English Français Español

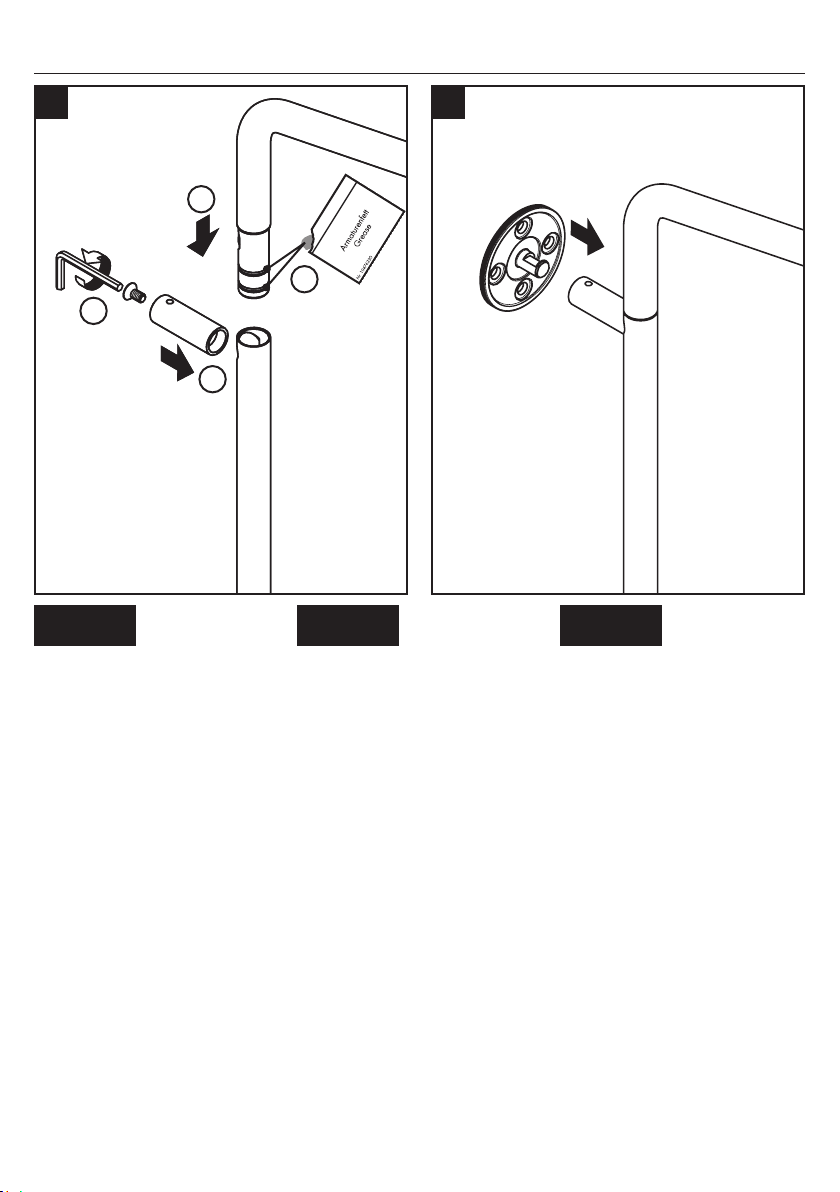

Lubricate the o-rings on the shower
arm.
Install the shower arm on the riser.
Install the sleeve.
Push the mounting piece into the
sleeve.
Lubrifiez les joints toriques sur le
bras de douche.
Installez le bras de douche sur le
colonne montante.
Installez la douille.
Poussez la plaque de montage sur
la douille.
Lubrique las juntas toroidales en el
brazo de ducha.
Presione el brazo de ducha en la
tubería de subida.
Instale el casquillo.
Empuje la pieza de montaja al
casquillo.
1
2
3
4
4 mm
4.4 ft-lb
(6 Nm)
910

14
English Français Español
Lubricate the o-rings on the riser.
Install the riser on the mixer.
Make sure that the riser is level.
Mark the positions of the screw
holes.
Remove the riser.
Remove the mounting piece.
Lubrifiez les joints toriques sur le
mitigeur.
Installez la colonne montante sur
le mitigeur.
Assurez-vous que la colonne mon-
tante soit de niveau.
Marquez les positions des trous de
vissage.
Retirez la colonne montante.
Retirez la plaque de montage.
Lubrique las juntas toroidales en la
válvula mezcladora.
Instale tubería de subida a la
válvula mezcladora.
Asegúrese de que la tubería de
subida quede nivelada.
Marque las posiciones de los
orificios de los tornillos.
Retire la tubería de subida.
Retire la pieza de montaje.
1
2
3
4
12
11 12

15
English Français Español
Drill the holes for the mounting
plate using a ¼" (6 mm) bit.
Install the anchors.
Seal the wall around the anchors
with waterproof sealant.
Failure to seal the wall may result
in water damage.
 Install the shower arm
mounting plate using
the included screws and
washers.
Percez les trous pour la plaque de
montage à l’aide d’un foret de 6
mm (¼ po).
Installez les chevilles.
Scellez le mur autour des chevilles
à l’aide d’un agent d’étanchéité.
Si le mur n’est pas scellé, l’eau
pourrait éventuellement causer des
dommages.
 Installez la plaque de
montage du bras de
douche en utilisant les vis
et rondelles fournies.
Perfore los orificios para la placa
de montaje con una broca de 6
mm (¼").
Instale los pernos de anclaje.
Selle la pared alrededor de los
pernos de anclaje con un sellador
impermeable.
Si la pared no se sella, pueden
producirse daños por acción del
agua.
 Instale la placa de mon-
taje del brazo de ducha
utilizando las arandelas
y los tornillos incluidos.
1
1
2
2
3
4
6 mm
8 mm
13 14

16
English Français Español
Install the escutcheon on the
sleeve.
Install the riser on the mixer.
Make sure that the riser is level.
Push the shower arm assembly
over the mounting plate.
Tighten the screw.
Push the escutcheon over the
mounting plate.
Installez le rosace sur la douille.
Installez la colonne montante sur
le mitigeur.
Assurez-vous que la colonne mon-
tante soit de niveau.
Poussez le bras de douche sur la
plaque de montage.
Serrez la vis.
Installez le rosace sur la plaque de
montage.
Instale el embellecedor en el
casquillo.
Instale la tubería de subida en la
mezcladora.
Asegúrese de que la tubería de
subida quede nivelada.
Presione el brazo de ducha sobre
la placa de montaje.
Apriete el tornillo.
Instale el embellecedor en la pieza
de montaje.
1
1
2
2
3
0 - ¼"
(0 - 5 mm)
3 mm
4.4 ft-lb
(6 Nm)
15 16

17
English Français Español
Install the Install the showerhead
(not included) on the shower arm.
Installez la pomme de douche
(non compris) sur le bras de
douche.
Instale la ducha cabezal (no inclu-
ida) en el brazo de ducha.
Place the black rubber hose wash-
er in the short end of the hose.
Screw this end to the handshower
port on the valve.
Place the screen washer in the long
end of the hose. Screw this end to
the handshower (not included).
Place the handshower in the
holder.
Placez la rondelle de tuyau en
caoutchouc noir dans l’une des
extrémités du tuyau. Vissez cette
extrémité du tuyau à la sortie pour
douchette sur la valve.
Placez le tamis dans l’autre
extrémité du tuyau. Vissez cette
extrémité à la douchette (non
compris).
Placez la douchette dans son
support.
Coloque la arandela de goma
negra en un extremo de la
manguera. Enrosque este extremo
al puerto de la ducha de mano en
la válvula.
Coloque la arandela de filtro en
el otro extremo de la manguera.
Enrosque este extremo a la ducha
de mano.
Coloque la ducha de mano (no
incluida) en el soporte.
1
2
17 18

18
English Français Español
Optional Installation / En Option / Opcional
If the tile does not go all the way
up the wall, install the mounting
plate with the tile matching disk,
#93527000 (not included).
Si les carreaux ne couvrent pas la
surface jusqu’au plafond, installez
la plaque de montage avec le
disque adaptateur #93527000
(non compris).
Si el azulejo no va hasta arriba
de la pared, instale la placa de
montaje con el disco que coincida
con el azulejo № 93527000 (no
incluido).
1
2
3
93527000
14b

19

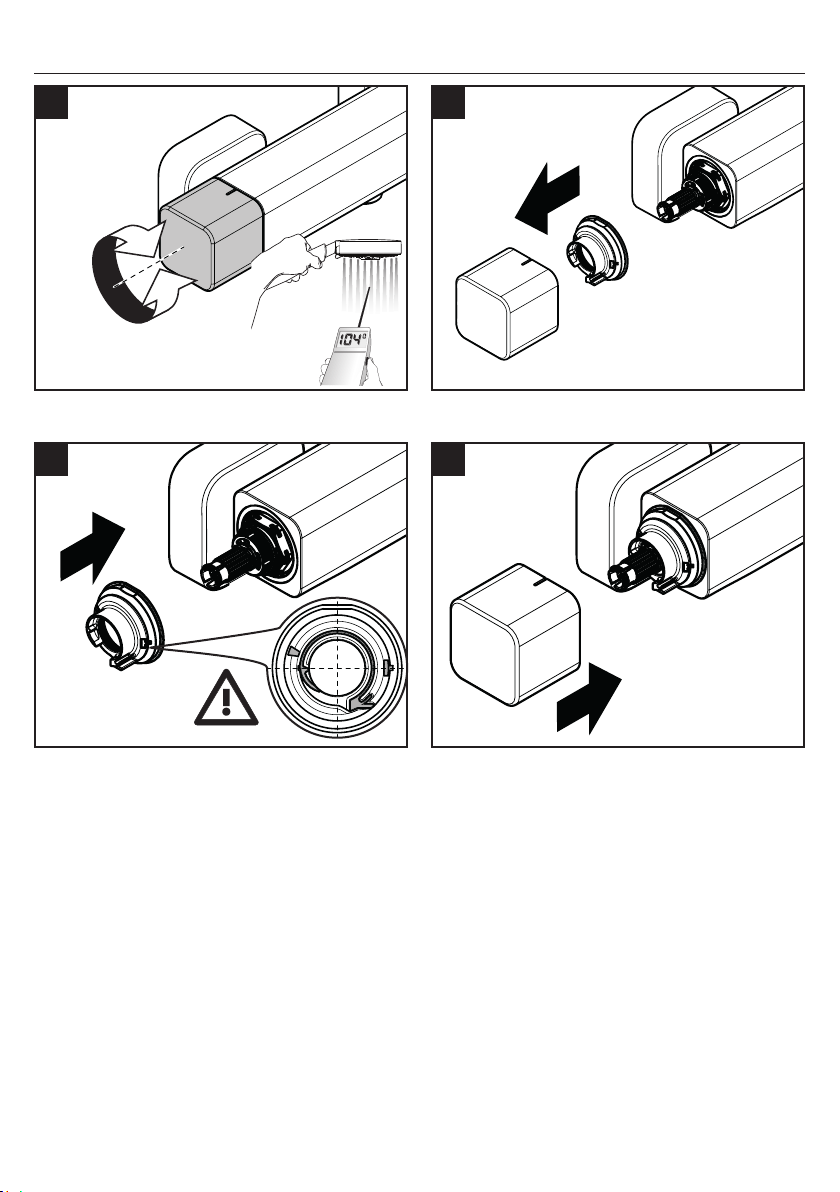

Justify the handle / Réglez la poignée / Ajuste la manija
1 2
3 4

20
Set the High Temperature Limit Stop (optional) / Réglage de la butée limite d’eau chaude
(en option) / Ajuste el tope de límite de alta temperatura (opcional)
**To prevent scald injury, the maximum output temperature of
the shower valve must be no higher than 120°F (49°C).
In Massachusetts, the maximum output temperature can be
no higher than 112°F (44° C).
**Pour empêcher des blessures par ébouillantement, la
température de sortie maximale du robinet de douche ne
doit pas excéder 120°F (49°C). Au Massachusetts, la
température de sortie maximale du robinet de douche ne
doit pas excéder 112°F (44° C).
**Al prevnent escalda herida, la temperatura de salida
máxima de la válvula de chaparrón no debe ser más alto
que 120°F (49°C). En Massachusetts: la temperatura de
salida máxima de la válvula no puede ser más alto que
112°F (44° C).
3mm
3mm
0.74 ft-lb
(1 Nm)
1
2
1
2
1
2
**
12
3
45
