Montreux
16549180
10452180

Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Das Grundset muss bauseits eingedichtet werden.
(siehe Seite 33)
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Serviceteile (siehe Seite 59)
Maße (siehe Seite 31)
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Prüfzeichen (siehe Seite 31)
Montage Wannenmischer / Waschtischmischer siehe
Seite 32
Montage Wanneneinlauf siehe Seite 34
Montage Wannenmischer siehe Seite 36
Sonderzubehör (nicht im Lieferum-
fang enthalten)
Dichtmanschette #96441000
Badewanne freistehend mit Außenverklei-
dung.
* < 30 min. = Verlängerung 60 mm
(Artikelnummer #97686000)
Fertigset (siehe Seite 38)
2

Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Le kit de base doit être étanché par le propriétaire.
(voir pages 33)
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Français
Pièces détachées (voir pages 59)
Dimensions (voir pages 31)
Ne pas utiliser de silicone contenant de
l'acide acétique!
Description du symbole
Classification acoustique et
débit (voir pages 31)
Montage Mitigeur bains-douches / robinetterie de
lavabo voir pages 32
Montage Bec déverseur voir pages 34
Montage Mitigeur bains-douches voir pages 36
Accessoires en option (ne fait pas
partie de la fourniture)
lamelle #96441000
Baignoire autonome avec tablier lesion.
* < 30 min. = jeu de rallonge 60 mm
(référence #97686000)
Set de finition (voir pages 38)
3

Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The basic set must be sealed in by the customer. (see
page 33)
• The plumbing codes applicable in the respective
countries must be observed.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
English
Spare parts (see page 59)
Dimensions (see page 31)
Do not use silicone containing acetic acid!
Symbol description
Test certificate (see page 31)
Assembly Bath-shower mixer / basin mixer see
page 32
Assembly Bath Spout see page 34
Assembly Bath-shower mixer see page 36
Special accessories (order as an
extra)
sealing foil #96441000
Freestanding tub with outside covering.
* < 30 min. = extension 60 mm (article
number #97686000)
Finish set (see page 38)
4

Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Il kit di base deve essere sigillato dal cliente. (vedi
pagg. 33)
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
Parti di ricambio (vedi pagg. 59)
Ingombri (vedi pagg. 31)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Segno di verifica (vedi pagg. 31)
Montaggio Miscelatore vasca/doccia / valvola a
colonna vedi pagg. 32
Montaggio Bocca di erogazione vedi pagg. 34
Montaggio Miscelatore vasca/doccia vedi pagg. 36
Accessori speciali (non contenuto
nel volume di fornitura)
guarnizione a flangia #96441000
Autoportante con rivestimento esterno.
* < 30 min. = prolunga 60 mm (codice
articolo #97686000)
Set esterno (vedi pagg. 38)
5

Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• La hermetización del set básico debe ser efectuada
por el cliente. (ver página 33)
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Español
Repuestos (ver página 59)
Dimensiones (ver página 31)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Marca de verificación (ver pági-
na 31)
Montaje Monomando baño/ducha / mezclador
para lavabo ver página 32
Montaje Caño de bañera ver página 34
Montaje Monomando baño/ducha ver página 36
Opcional (no incluido en el sumi-
nistro)
Tira impermeabilizante #96441000
De pie con revestimiento exterior.
* < 30 min. = Prolongación 60 mm
(artículo número #97686000)
Embellecedor exterior (ver
página 38)
6

Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De basisset moet in het gebouw afgedicht worden.
(zie blz. 33)
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Service onderdelen (zie blz. 59)
Maten (zie blz. 31)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Keurmerk (zie blz. 31)
Montage Badmengkraan / lavabomengkraan zie
blz. 32
Montage Baduitloop zie blz. 34
Montage Badmengkraan zie blz. 36
Toebehoren (behoort niet tot het
leveringspakket)
dichtmanchet #96441000
Vrijstaand badkuip met buitenmantel.
* < 30 min. = Verlengstuk 60 mm
(Artikelnummer #97686000)
Kleurset (zie blz. 38)
7

Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Basissættet skal tætnes på installationsstedet. (se s. 33)
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Dansk
Reservedele (se s. 59)
Målene (se s. 31)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Godkendelse (se s. 31)
Montering Kararmaturer / Armaturblander se s. 32
Montering Kartud se s. 34
Montering Kararmaturer se s. 36
Specialtilbehør (ikke med i leve-
ringsomfang)
tætningsmanchet #96441000
Fritstående badekar, med udvendig beklæd-
ning.
* < 30 min. = Forlængersæt 60 mm (art.
nr. #97686000)
Kappesæt (se s. 38)
8

Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• Este conjunto base tem de ser isolado no momento da
instalação. (ver página 33)
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Português
Peças de substituição (ver página
59)
Medidas (ver página 31)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Marca de controlo (ver página
31)
Montagem Misturadora de banheira/chuveiro /
Misturadora de lavatório ver página 32
Montagem Entrada de banheira ver página 34
Montagem Misturadora de banheira/chuveiro ver
página 36
Acessórios especiais (não incluí-
do no volume de fornecimento)
Disco de borracha #96441000
Banheira de pé com revestimento externo.
* < 30 min. = Crescente 60 mm
(referência #97686000)
Conjunto completo (ver página
38)
9

Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Zestaw podstawowy należy uszczelnić na miejscu.
(patrz strona 33)
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Polski
Części serwisowe (patrz strona
59)
Wymiary (patrz strona 31)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Znak jakości (patrz strona 31)
Montaż Mieszacz wannowy / Mieszacz umywalko-
wy patrz strona 32
Montaż Wylewka wannowa patrz strona 34
Montaż Mieszacz wannowy patrz strona 36
Wyposażenie specjalne (Nie jest
częścią dostawy)
Uszczelka mocująca #96441000
Wolno stojąca wanna z obudową.
* < 30 min. = Przedłużka 60 mm (nr art.
#97686000)
Elementy zewnętrzne (patrz
strona 38)
10

Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Základní sada musí být ze strany stavby utěsněna. (viz
strana 33)
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
Servisní díly (viz strana 59)
Rozmìry (viz strana 31)
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Zkušební značka (viz strana 31)
Montáž vanová baterie / Směšovací baterie umyva-
dlová viz strana 32
Montáž Vanový vtok viz strana 34
Montáž vanová baterie viz strana 36
Zvláštní příslušenství (není sou-
částí dodávky)
těsnicí manžeta #96441000
Volně stojící vana s vnějším obložením.
* < 30 min. = prodloužení 60 mm (kat.č.
#97686000)
Vrchní sada (viz strana 38)
11

Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Základná súprava sa musí utesnisť zo strany stavební-
ka. (viď strana 33)
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 70°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
Servisné diely (viď strana 59)
Rozmery (viď strana 31)
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Osvedčenie o skúške (viď strana
31)
Montáž vaňová batéria / zmiešavacia batéria na
umývadlo viď strana 32
Montáž Vaňový vtok viď strana 34
Montáž vaňová batéria viď strana 36
Zvláštne príslušenstvo (nie je
súčasťou dodávky)
tesniaca manžeta #96441000
Voľne stojaca vaňa s vonkajším opláštením.
* < 30 min. = Predlženie 60 mm (výrobné
číslo #97686000)
Vrchná sada (viď strana 38)
12

安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 基本套件需客户方密封。(参见第页33)
• 请遵守当地国家现行的安装规定。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大70°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
该产品专为饮用水设计！
中文
备用零件(参见第页59)
大小(参见第页31)
请勿使用含有乙酸的硅胶！
符号说明
检验标记(参见第页31)
安装浴缸—淋浴龙头/盥洗盆混合龙头参见第页32
安装浴缸出水口参见第页34
安装浴缸—淋浴龙头参见第页36
选装附件(不在供货范围内)
密封箔#96441000
独立式浴盆及外罩。
* < 30 至至 = 至至至 60 mm (至至至至 #97686000)
加工件(参见第页38)
13

Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Основной комплект следует уплотнить в системе
пользователя. (см. стр. 33)
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Русский
Κомплеκт (см. стр. 59)
Размеры (см. стр. 31)
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Знак технического контроля
(см. стр. 31)
Монтаж Смеситель ванны / Смеситель для умы-
вальника см. стр. 32
Монтаж Водозабор см. стр. 34
Монтаж Смеситель ванны см. стр. 36
Специальные принадлежно-
сти (не включено в объем поставки!)
Уплотнительная манжета #96441000
Отдельно стоящая ванна с внешней
обшивкой.
* < 30 мин. = Удлинение 60 mm (арт.
№ #97686000)
Наружная часть (см. стр. 38)
14

Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az alapkészletet helyben kell tömíteni. (lásd a oldalon
33)
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 70°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Magyar
Tartozékok (lásd a oldalon 59)
Méretet (lásd a oldalon 31)
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Vizsgajel (lásd a oldalon 31)
Szerelés Kádcsaptelep / mosdó keverőcsap lásd a
oldalon 32
Szerelés Kádbevezetés lásd a oldalon 34
Szerelés Kádcsaptelep lásd a oldalon 36
Egyéb tartozék (a szállítási egy-
ség nem tartalmazza)
Tömítőkarima #96441000
Szabadon álló kád külső burkolattal.
* < 30 min. = Hosszabbítás 60 mm
(cikkszám #97686000)
A kész szerelvény (lásd a oldalon
38)
15

Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Perussetti pitää tiivistää rakennuksen puolelta. (katso
sivu 33)
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Suomi
Varaosat (katso sivu 59)
Mitat (katso sivu 31)
Älä käytä etikkahappopitoista silikonia!

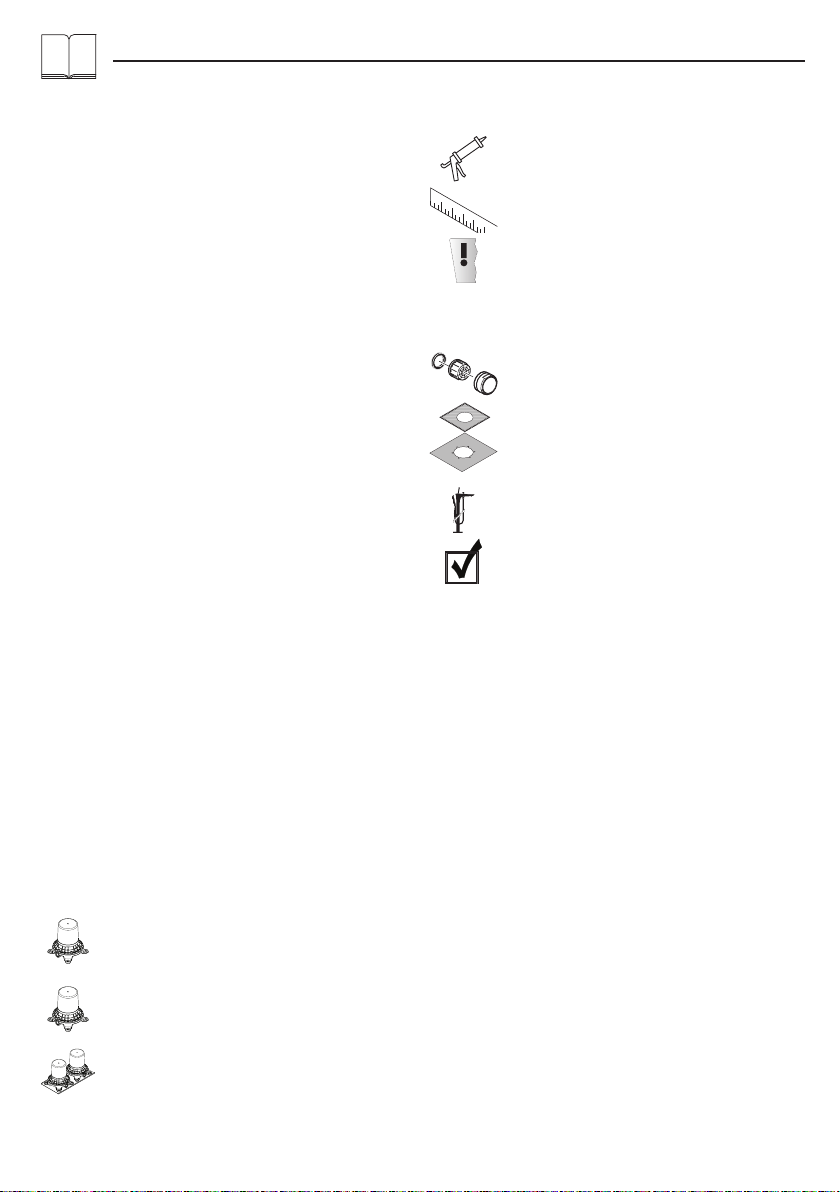

Merkin kuvaus
Koestusmerkki (katso sivu 31)
Asennus Ammesekoittaja / eittiöhana katso sivu 32
Asennus Vedentulo ammeeseen katso sivu 34
Asennus Ammesekoittaja katso sivu 36
Erityisvaruste (ei kuulu toimituk-
seen)
Tiivisterengas #96441000
Vapaasti seisova kylpyamme ulkopuolisella
verhouksella.
* < 30 min. = Pidennys 60 mm
(tuotenumero #97686000)
Valmissarja (katso sivu 38)
16

Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Grundsatsen måste tätas på installationsplatsen (se
sidan 33)
• De installationsriktlinjer som gäller i länderna ska
följas.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 70°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Svenska
Reservdelar (se sidan 59)
Måtten (se sidan 31)
Använd inte silikon som innehåller ättiksyra!

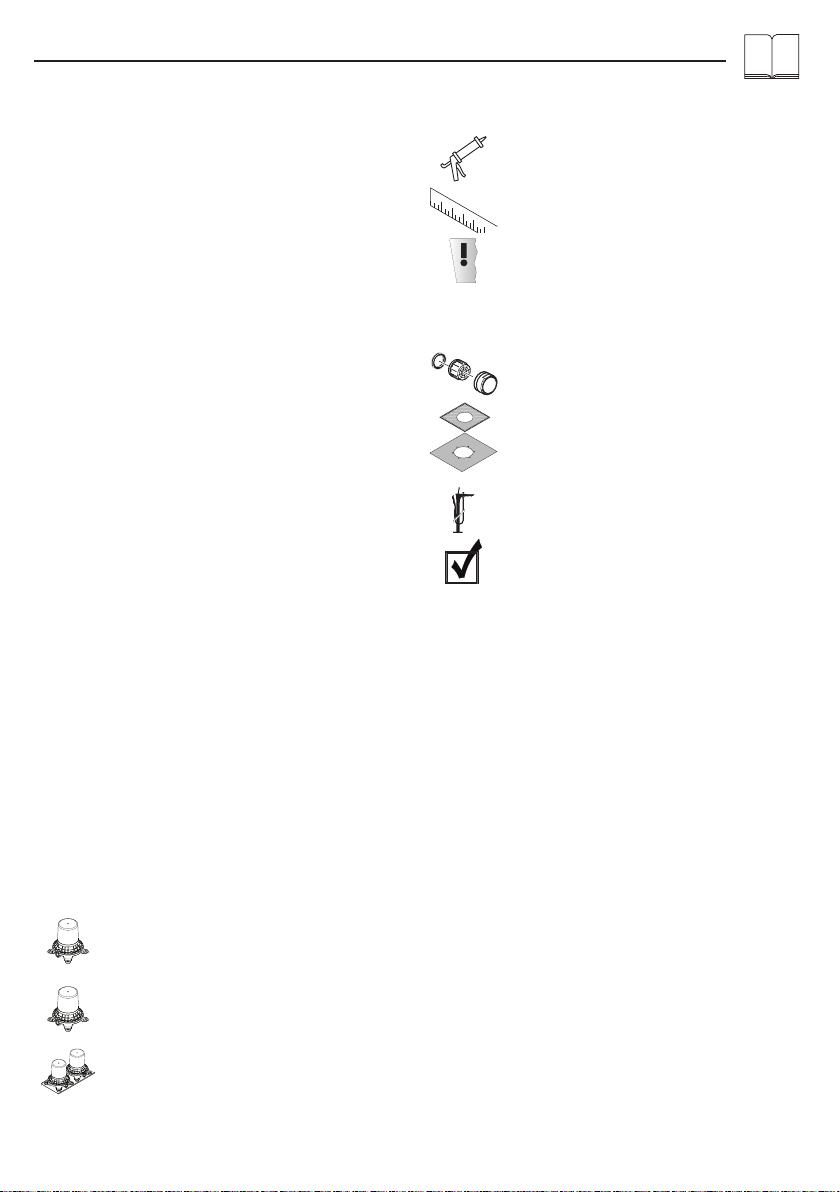

Symbolförklaring
Testsigill (se sidan 31)
Montering Karblandare / Tvättställsblandare se
sidan 32
Montering Badkarskran se sidan 34
Montering Karblandare se sidan 36
Specialtillbehör (medföljer ej
leveransen)
Tätningsmanschett #96441000
Fristående badkar med front.
* < 30 min. = Förlängning 60 mm
(artikelnummer #97686000)
Färdigset (se sidan 38)
17

Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
• Pagrindinis komplektas turi būti užsandarintas naudoji-
mo vietoje. (žr. psl. 33)
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 70°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
Atsarginės dalys (žr. psl. 59)
Išmatavimai (žr. psl. 31)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Bandymo pažyma (žr. psl. 31)
Montavimas maišytuvas voniai / prausyklės maišy-
tuvas žr. psl. 32
Montavimas Vonios įeiga žr. psl. 34
Montavimas maišytuvas voniai žr. psl. 36
Specialūs priedai (nėra prideda-
ma)
Sandarikliai #96441000
Atskira vonia su dangčiu.
* < 30 min. = Ilgiklis 60 mm (Art.Nr.
#97686000)
Virštinkinė (žr. psl. 38)
18

Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Osnovni komplet mora se zabrtviti na licu mjesta.
(pogledaj stranicu 33)
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 70°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
Rezervni djelovi (pogledaj strani-
cu 59)
Mjere (pogledaj stranicu 31)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Oznaka testiranja (pogledaj
stranicu 31)
Sastavljanje Mješalica za kadu / miješalica za umi-
vaonik pogledaj stranicu 32
Sastavljanje Ispust u kadu pogledaj stranicu 34
Sastavljanje Mješalica za kadu pogledaj stranicu 36
Posebni pribor (Nije sadržano u
isporuci!)
Manžeta za brtvljenje #96441000
Kada je slobodna sa vanjskim oblogom.
* < 30 min. = Produljenje 60 mm (br.
Proizvoda #97686000)
Završni set (pogledaj stranicu 38)
19

Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ana set yapı taraflı olarak yalıtılmalıdır. (bakınız sayfa
33)
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 70°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
Yedek Parçalar (bakınız sayfa 59)
Ölçüleri (bakınız sayfa 31)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Kontrol işareti (bakınız sayfa 31)
Montajı Küvet miks bataryası / Evye bataryası bakı-
nız sayfa 32
Montajı Küvet su girişi bakınız sayfa 34
Montajı Küvet miks bataryası bakınız sayfa 36
Özel aksesuarlar (Teslimat kapsa-
mına dahil değildir)
Sızdırmazlık manşeti #96441000
Dış kaplamalı boşta duran küvet.
* < 30 min. = Uzatma 60 mm (Ürün kodu
#97686000)
Dışı set (bakınız sayfa 38)
20
