Hans Grohe Focus 04507 0 Series Instruction Manual

Talis C
04217xx0
Talis S
04287xx0
Talis S
04870xx0
Metris
04509xx0
Focus
04507xx0
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate 1.5 GPM
Hole size in mounting surface 1½"
Max. depth of mounting surface
04217xx0 2½"
04287xx0, 04270xx0, 04509xx0, 2¾"
04507xx0
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale 1.5 GPM
Dimension du trou dans la surface
de montage 1½ po
Profondeur maximale de la surface
de montage - 04217xx0 2½ po
Profondeur maximale de la surface
de montage - 04287xx0, 04270xx0 2¾ po
04509xx0, 04507xx0
English Français
*Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
Installation Considerations
• For best results, Hansgrohe recommends
that this unit be installed by a licensed,
professional plumber.
• Please read over these instructions
thoroughly before beginning installation.
Make sure that you have all tools and
supplies needed to complete the installation.
• Keep this booklet and the receipt (or other
proof of date and place of purchase) for
this product in a safe place. The receipt is
required should it be necessary to request
warranty parts.
À prendre en considération
pour l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé
par un plombier professionnel licencié.
• Veuillez lire attentivement ces instructions
avant de procéder à l’installation. Assurez-
vous de disposer de tous les outils et du
matériel nécessaires pour l’installation.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et
l’endroit de l’achat) pour ce produit dans
un endroit sûr. Le reçu est requis si vous
commandez des pièces sous garantie.

3
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120� - 140� F*
agua caliente
Temperatura del agua caliente max. 176�F*
Caudal máximo 1.5 GPM
Tamaño del orificio en la superficie
de montaje 1½"
Profundidad máxima de la superficie
de montaje - 04217xx0 2½"
Profundidad máxima de la superficie
de montaje - 04287xx0, 04270xx0 2¾"
04509xx0, 04507xx0
Español
*Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
Consideraciones para la
instalación
• Para obtener mejores resultados, la
instalación debe estar a cargo de un
plomero profesional matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese
de tener las herramientas y los insumos
necesarios para completar la instalación.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El
recibo se requiere en caso de ser necesario
solicitar piezas bajo garantía.
Tools Required / Outiles Utiles
/ Herramientas Útiles
4 mm
9 mm
16 mm
22 mm

4

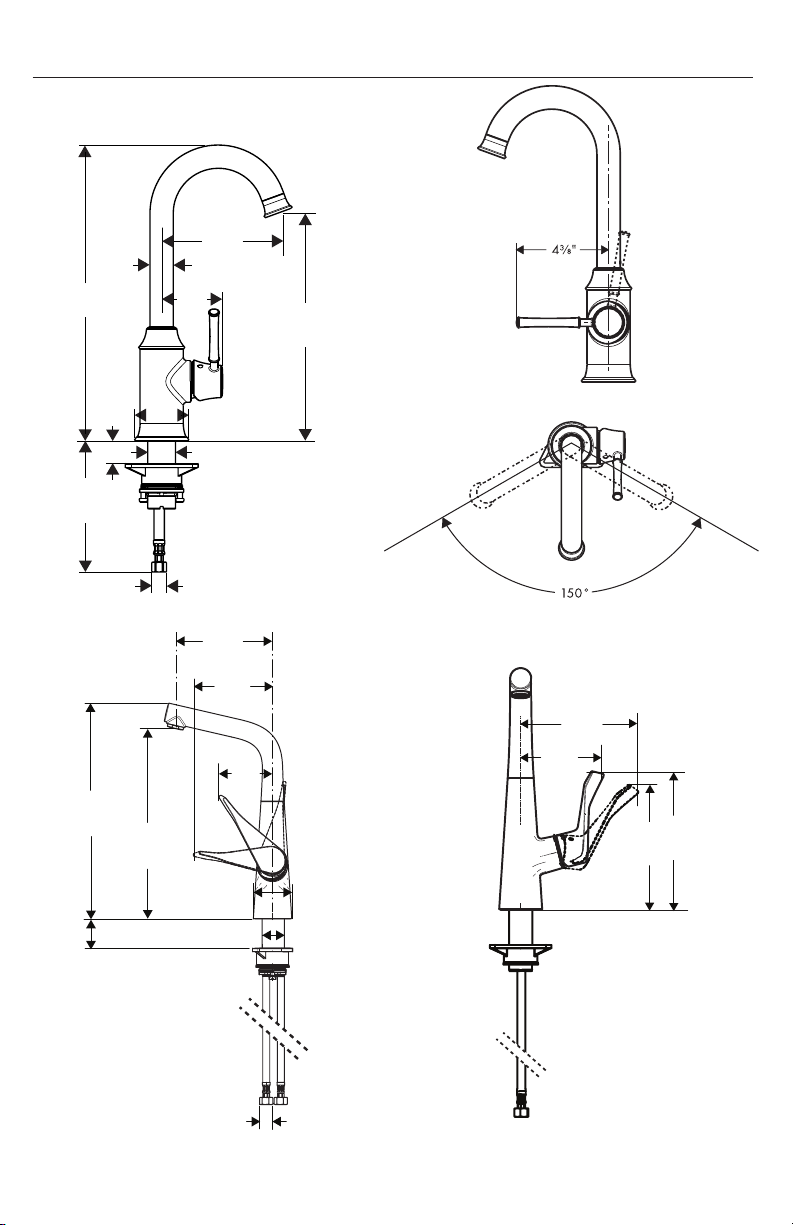

14"
16½"
max 2½"
1⅛"
2⅞"
2½"
1⅜"
5½"
⅜"
10⅞"
11 ¼"
12⅝"
5⅝"
2¼"
1⅜"
⅜
max. 2¾"
4¾"
3⅛"
6⅛"
4⅜"
6⅜"
7¼"
Talis C
04217xx0
Metris
04509xx0

5
1⅛"
1⅜"
2"
5½"
5¼"
3¾"
max 2¾"
33⅝"
6⅜"
12½"
15½"
⅜"
Talis S
04287xx0

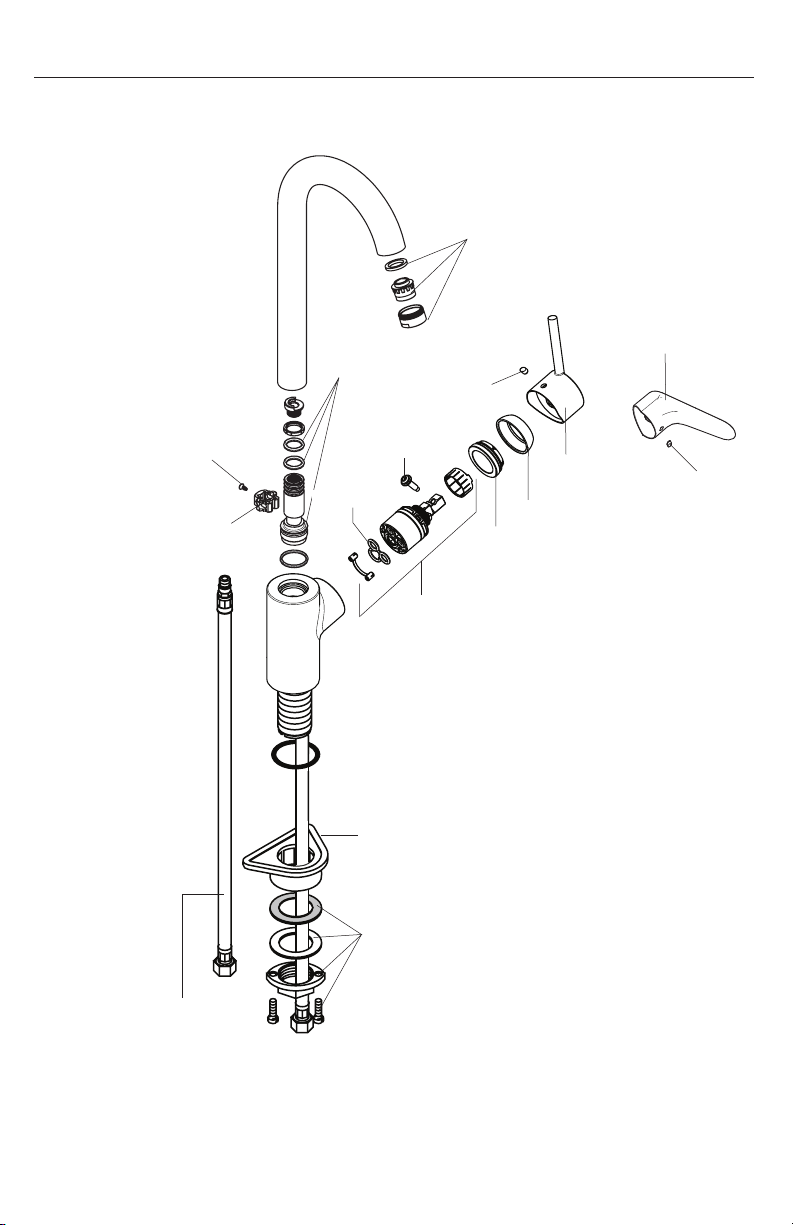

Talis S
04870xx0

6
1⅛"
1⅜"
2"
5½"
max 2¾"
33⅝" 12½"
15½"
⅜
3⅞"
6⅞"
5⅜"
7½"
6⅞"
3¾"
2½"
Focus
04507xx0

7
English Français Español
Place the faucet and sealing
washer on the mounting
surface.
Install the plastic washer,
fiber washer, friction washer,
and mounting nut.
Placez l’anneau d’étanchéité
et le robinet sur la surface de
montage.
Installez la rondelle de plas-
tique, la rondelle en fibre, la
rondelle de friction et l’écrou
de montage.
Coloque el aro de sellado y
el grifo sobre la superficie de
montaje.
Installez la rondelle de plas-
tique, la rondelle en fibre, la
rondelle de friction et l’écrou
de montage.

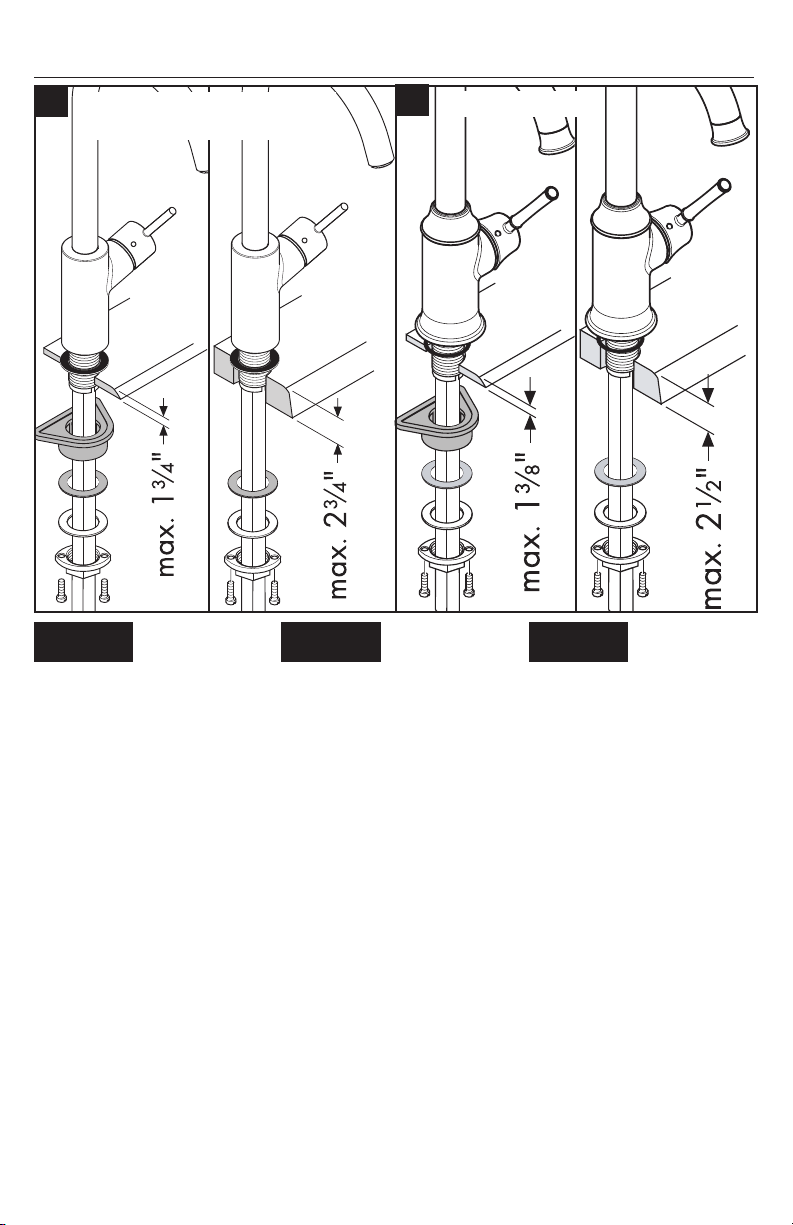

If the mounting surface is
greater than 1¾", (1⅜" for
04217xx0) or if there is insuf-
ficient space, omit the plastic
washer.
Si l’épaisseur du comptoir
dépasse 1¾ po (1⅜ po
pour 04217xx0) ou si
l’espace disponible est insuf-
fisant, omettez la rondelle de
plastique.
Si el espesor de la mesada
es superior a 1¾ pulg. (1⅜
pulg. por 04217xx0) o si
no hay suficiente espacio,
puede omitirse la arandela
plástica.
Installation / Installation / Instalación
1a 1b
04287xx0, 04207xx0,
04509xx0, 04507xx0 04217xx0

8
English Français Español
Tighten the mounting nut.
Tighten the tensioning screws.
Connect the hot and cold
supply lines to the stops.
Use two wrenches,
as shown, to
prevent the supply
hoses from twisting.
For proper operation of the
faucet, the hot supply should
be on the left, and the cold
supply should be on the right.
Serrez l’écrou de montage et
les vis de serrage.
Connectez les tuyaux
d’arrivée d’eau chaude et
d’eau froide aux tuyaux
d’alimentation.
Assurez-vous
que les tuyaux
ne s’entortillent
pas. Servez-vous
de deux clés, tel
qu’illustré dans le
schéma.
Apriete la tuerca de fijación
y los tornillos tensores.
Conecte las mangueras de
suministro de agua caliente y
fría a las alimentaciones de
la red.
Use dos llaves, como se
ilustra en el diagrama.
No permita que
ninguna de las
mangueras se
retuerza.
2

9
3a
5a
4a
22 mm
22 mm
> 2 min
3b
5b
04287xx0, 04207xx0,
04509xx0, 04507xx0 04217xx0
> 2 min
4b

10

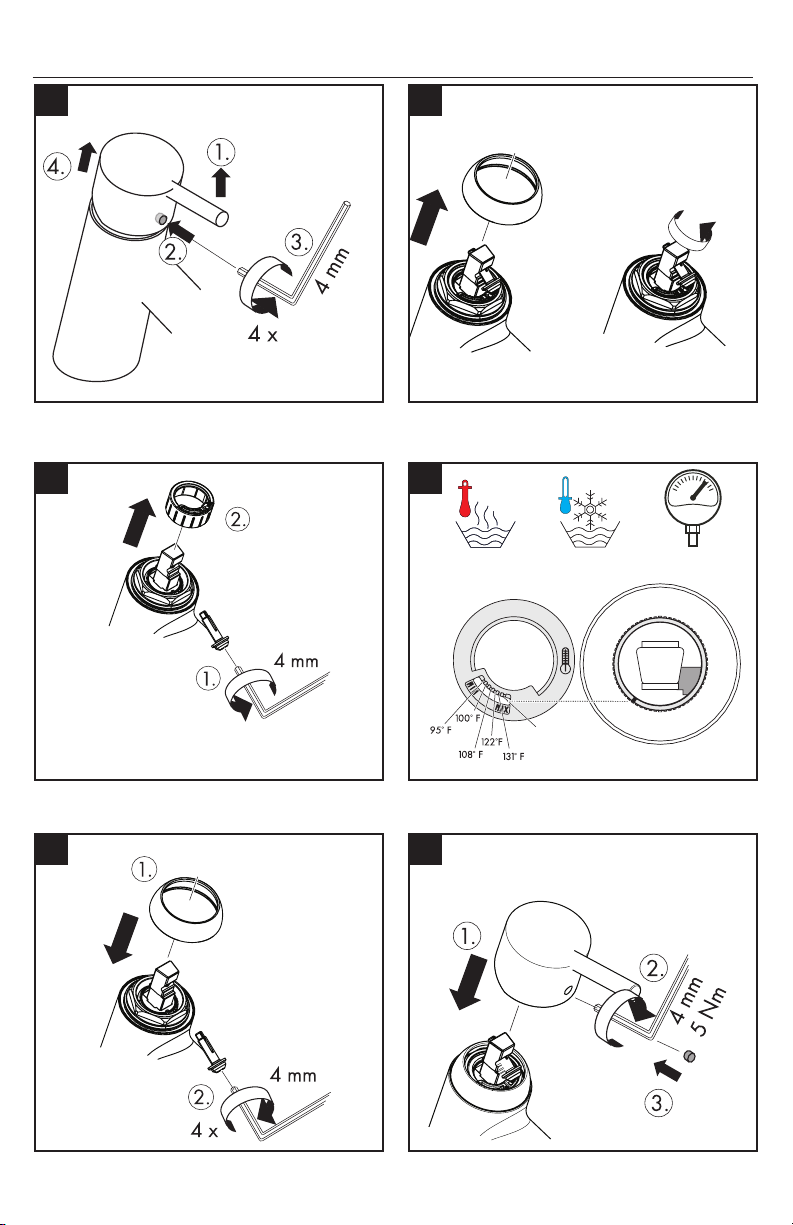

04509xx0 only / seulement /
solamente

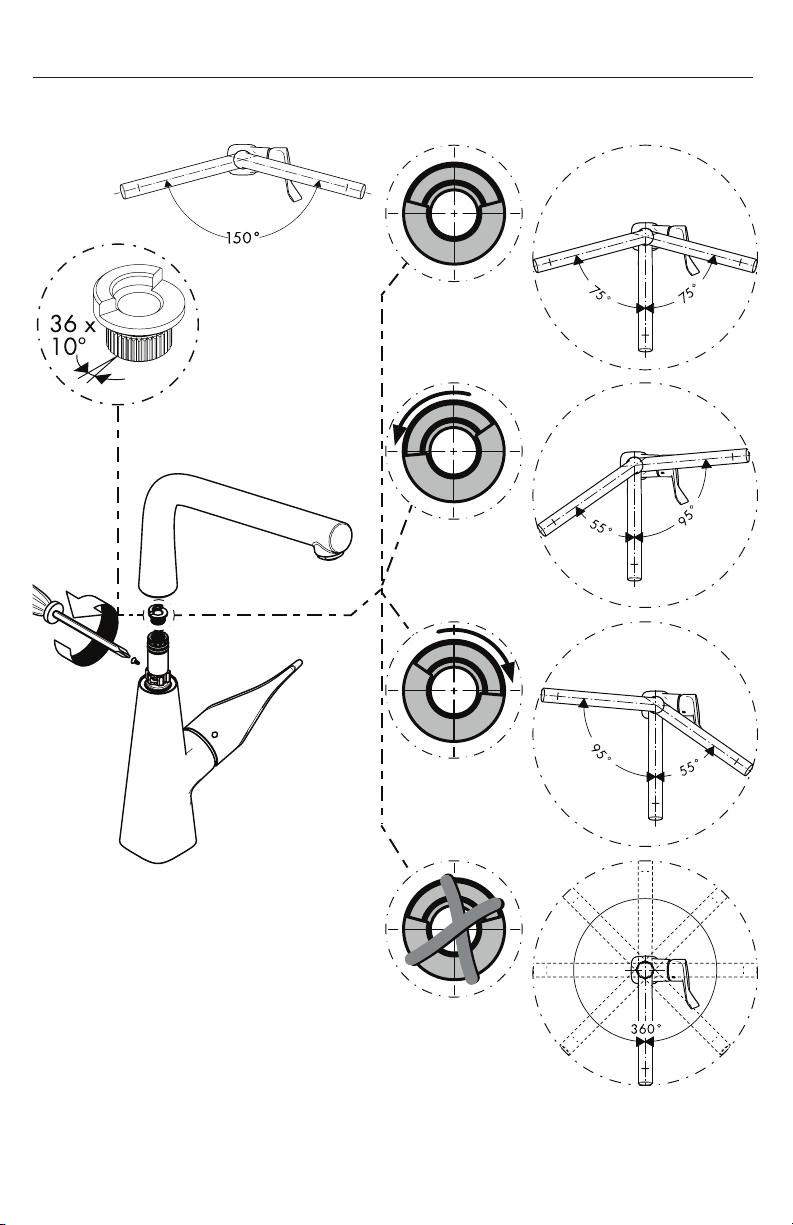

Optional: Adjust the spout rotation / En Option : Ajustez la Rotation du Bec /
Opcional: Ajuste la Rotación del Surtidor
1
5
0
°
