Hans Grohe Metropol 32517 1 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Metropol
74516xx1 / 74517xx1
74518xx1 / 74519xx1
Metropol
32516xx1 / 32517xx1
32518xx1 / 32519xx1

2
English Français
Technical Information
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F*(48° -60° C*)
Maximum 158°F*(70° C*)
Max. flow rate 1.2 GPM (4.5 L/min)
Hole size in mounting surface
spout 1³⁄₁₆"-1⁵⁄₁₆"(30 mm - 34 mm)
valves 1³⁄₁₆"(30 mm)
Max. depth of mounting surface 1³⁄₁₆" (30 mm)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that this
unit be installed by a licensed, professional plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
• Models 32518xx1, 32519xx1, 74518xx1,
74519xx1 only: This faucet does not include a
drain or a pull rod.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F*(48°- 60° C*)
maximum 158°F*(70° C*)
Capacité nominale 1.2 GPM (4.5 L/min)
Dimension du trou dans la surface de montage
bec 1³⁄₁₆ po -1⁵⁄₁₆ po(30 mm - 34 mm)
robinets 1³⁄₁₆"(30 mm)
Profondeur maximale de 1³⁄₁₆"(30 mm)
la surface de montage
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier
professionnel licencié.
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
• Modèles 32518xx1, 32519xx1, 74518xx1,
74519xx1 seulement : Ce robinet ne comprend
ni drain, ni tige d’entraînement.
• Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est
requis si vous commandez des pièces sous garantie.
Les tuyaux d'alimentation pour l'eau
chaude et froide inclus avec ce robinet sont
pour l'usage avec les butées d'arrêt de ⅜. Si
vos butées d'arrêt sont d'une taille différente, achetez
des adaptateurs à votre magasin d'articles de
plomberie ou centre de rénovation local.Les adapta-
teurs ne sont pas disponibles auprès de Hansgrohe.
The hot and cold supply hoses included with
this faucet are for use with ⅜ stops. If your
stops are a different size, purchase adapters at your
local plumbing supply store or home center. Adapters
are not available from Hansgrohe.

3

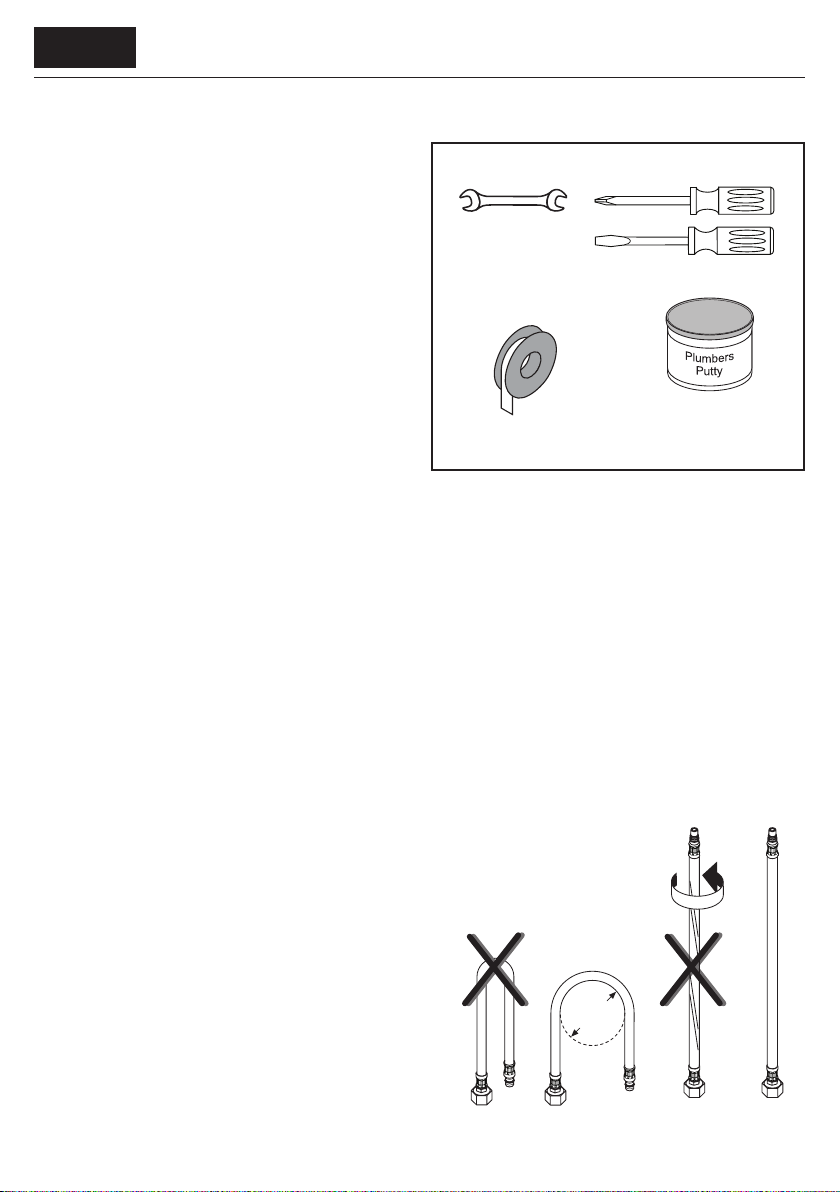

Tools Required / Outiles Utiles /
Herramientas Útiles
Español
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F*(48° -60° C*)
max. 158°F*(70° C*)
Caudal máximo 1.2 GPM (4.5 L/min)
Tamaño del orificio en la superficie de montaje
caño 1³⁄₁₆"-1⁵⁄₁₆"(30 mm - 34 mm)
válvulas 1³⁄₁₆"(30 mm)
Profundidad máxima de la 1³⁄₁₆"(30 mm)
superficie de montaje
* Debe conocer y cumplir todos los códigos locales aplica-
bles para ajustar la temperatura del calentador de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• Modelos 32518xx1, 32519xx1, 74518xx1,
74519xx1 únicamente: Este grifo no incluye
drenaje o tirador de drenaje.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere en
caso de ser necesario solicitar piezas bajo garantía.
Las tuberías de suministro incluyeron con
este chorro son para el uso con topes de ⅜.
Si sus topes son un tamaño diferente, compra adap-
tadores en su tienda de suministro de plomería local.
Los adaptadores no están disponibles de Hansgrohe.
9 mm
16 mm
Mastic de plomberie
Masilla de petróleo-basó
2¾"
70 mm

4
1⅛"
(28 mm)
1⅛"
(28 mm)
max.1³⁄₁₆"(30 mm)
20⅛" (510 mm)
⅜
1¾" (45 mm)
3¼"(83 mm)
4" (100 mm) 4" (100 mm)
20
°
4½" (115 mm)
5¼"(132 mm)
5¾"(145 mm)
5⅜" (135 mm)
1¾"/1¾"
(46/46 mm)
1"/1⅝"
(26/40 mm)
1³⁄₁₆"(30 mm) 1³⁄₁₆"(30 mm)
1³⁄₁₆"-1⁵⁄₁₆"
(30-34 mm)
1⅛"
(28 mm)
1⅛"
(28 mm)
max.1³⁄₁₆"(30 mm)
20⅛" (510 mm)
⅜
1¾" (45 mm)
3¼"(83 mm)
4" (100 mm) 4" (100 mm)
20
°
4½" (115 mm)
5¼"(132 mm)
5¾"(145 mm)
5⅜" (135 mm)
1¾"/1¾"
(46/46 mm)
1"/1⅝"
(26/40 mm)
1³⁄₁₆"(30 mm) 1³⁄₁₆"(30 mm)
1³⁄₁₆"-1⁵⁄₁₆"
(30-34 mm)
7¼" (183 mm)
20
°
6" (152 mm)
6½" (165 mm)
6¼" (159 mm)
1⅛"
(28 mm)
1⅛"
(28 mm)
max.1³⁄₁₆"(30 mm)
20⅜" (518 mm) 1¾" (45 mm)
3¼"(83 mm)
4" (100 mm) 4" (100 mm)
1¾"/1¾"
(46/46 mm)
1"/1⅝"
(26/40 mm)
1³⁄₁₆"(30 mm) 1³⁄₁₆"(30 mm)
1³⁄₁₆"-1⁵⁄₁₆"
(30-34 mm)
⅜
7¼" (183 mm)
20
°
6" (152 mm)
6½" (165 mm)
6¼" (159 mm)
1⅛"
(28 mm)
1⅛"
(28 mm)
max.1³⁄₁₆"(30 mm)
20⅜" (518 mm) 1¾" (45 mm)
3¼"(83 mm)
4" (100 mm) 4" (100 mm)
1¾"/1¾"
(46/46 mm)
1"/1⅝"
(26/40 mm)
1³⁄₁₆"(30 mm) 1³⁄₁₆"(30 mm)
1³⁄₁₆"-1⁵⁄₁₆"
(30-34 mm)
⅜

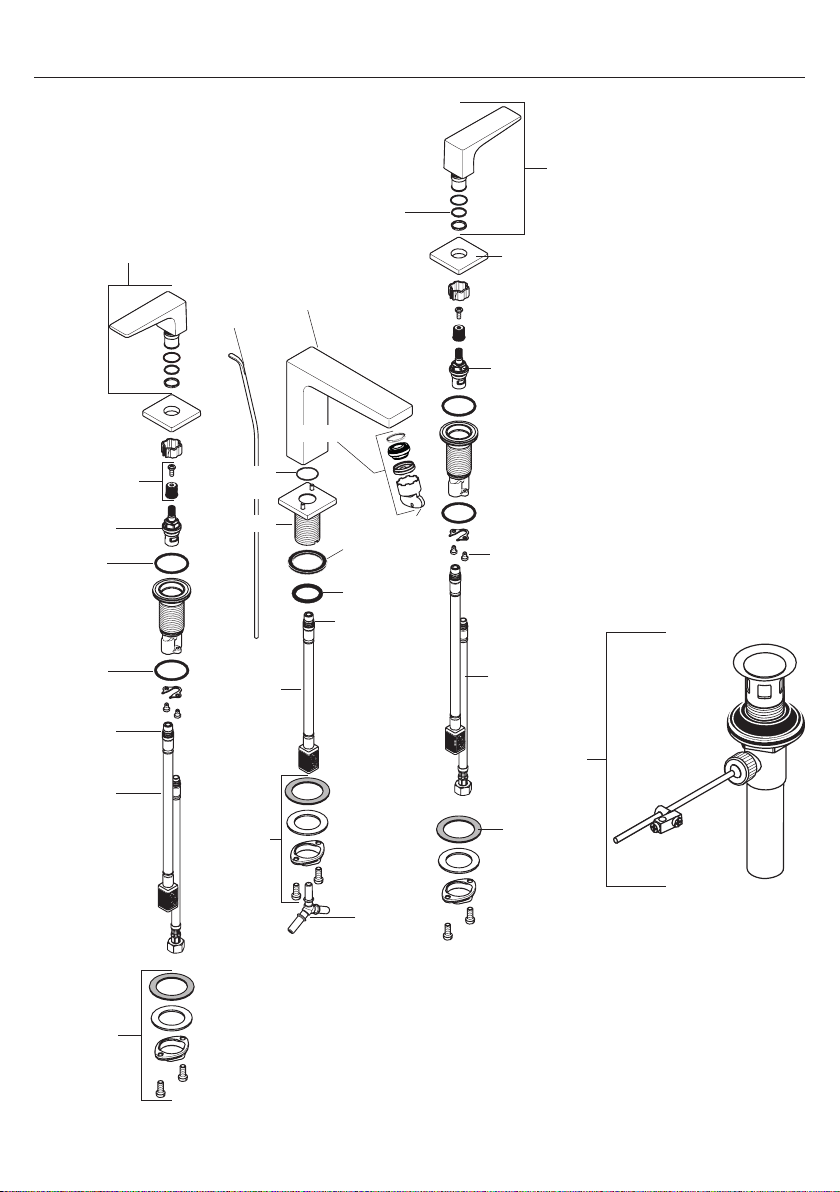

Metropol
32517xx1
74517xx1

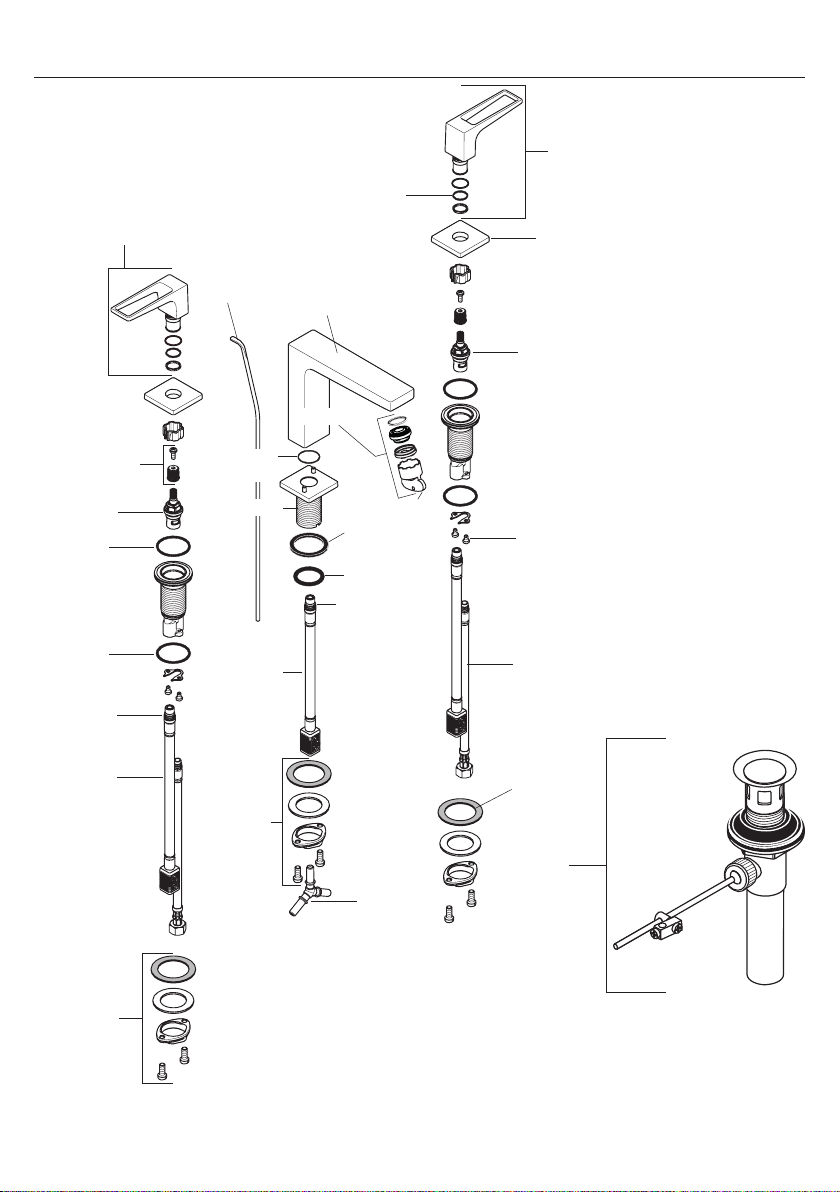

Metropol
32516xx1
74516xx1
Metropol
32519xx1
74519xx1
Metropol
32518xx1
74518xx1
1¼" O.D
.
(32 mm)
2¼"
(57 mm)
3½"(89 mm)
4⅝"(117 mm)
1¼"
(32 mm)

5
English Français Español
Installation / Installation / Instalación

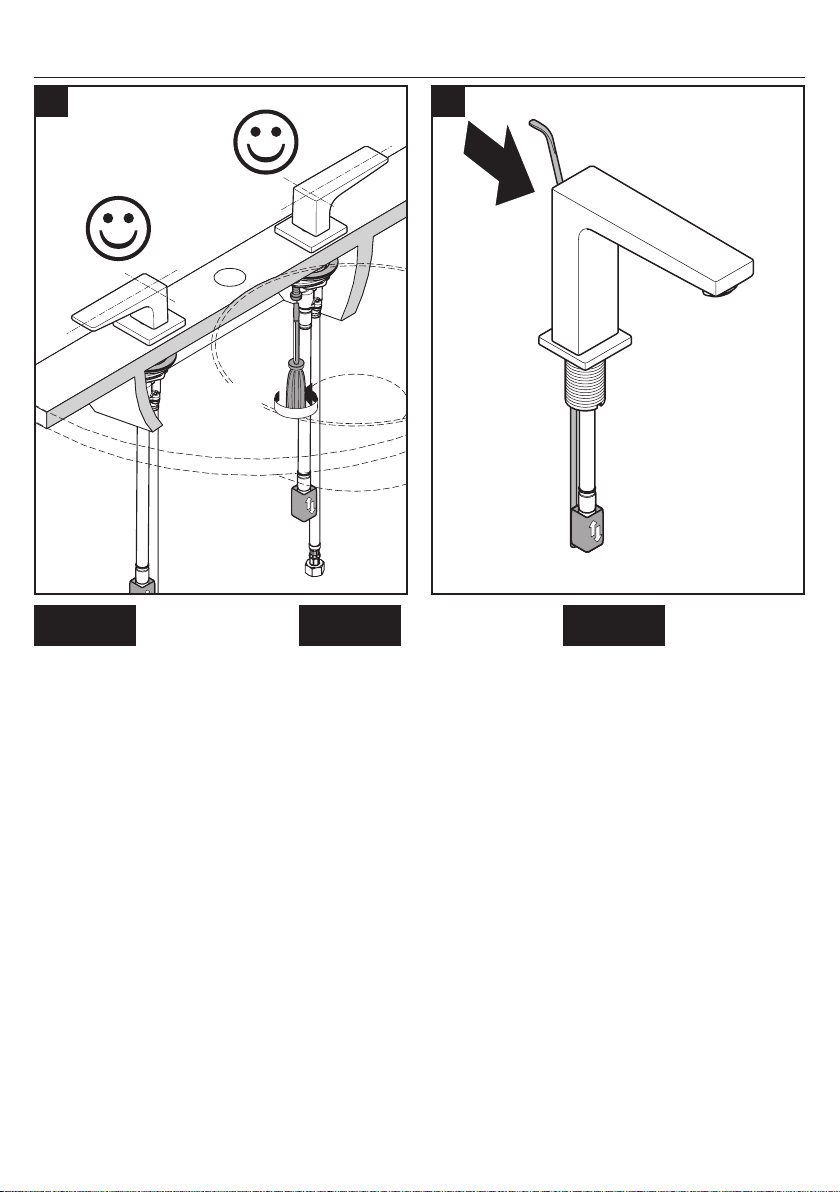

Place the hot and cold valve as-
semblies on the mounting surface.
The hot valve should be on the left,
the cold valve on the right.
Rest the valve on the mounting
surface.
Install the fiber washer, metal
washer, and mounting nut.
Do not fully tighten the nut at this
time.
Placez les ensembles de valve
d’eau chaude et d’eau froide sur
la surface de montage. La valve
d’eau chaude doit être à gauche,
et celle de l’eau froide à droite.
Déposez la valve sur la surface de
montage.
Installez la rondelle en fibre, la
rondelle métallique et l’écrou de
montage.
Ne serrez pas l’écrou à fond pour
l’instant.
Coloque las válvulas de agua
fría y caliente sobre la superficie
de montaje. La válvula de agua
caliente debe estar a la izquierda
y la de agua fría a la derecha.
Apoye la válvula en la superficie
de montaje.
Instale la arandela de fibra, la
arandela metálica y la tuerca de
montaje.
No apriete la tuerca completa-
mente en este momento.
red
rouge
rojo
1
2
3
1 2

6
English Français Español

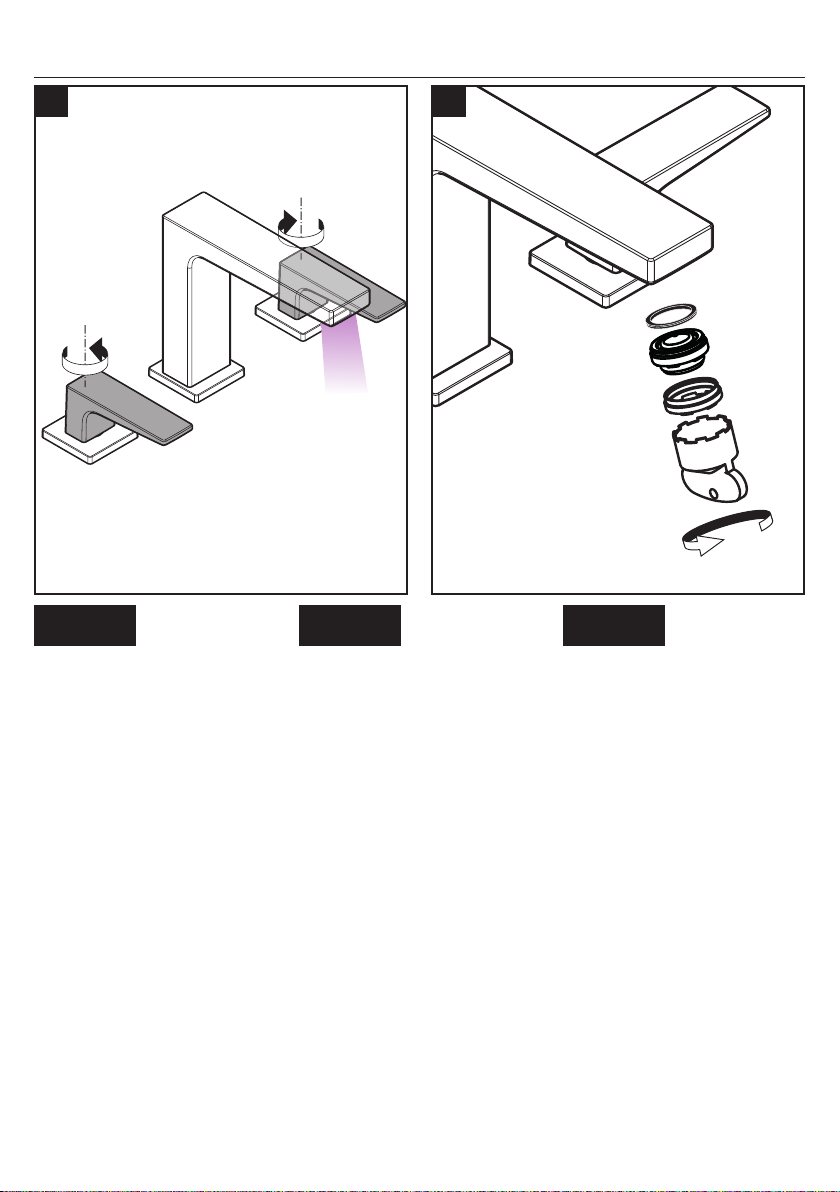

Inspect the alignment of the
handles.
If necessary, rotate the valve.
Vérifiez l’alignement des
poignées.
Au besoin, tournez la valve.
Inspeccione la alineación de las
manijas.
Si es necesario, gire la válvula.
3 4

7
English Français Español
Tighten the nut. Tighten the ten-
sioning screws.
Install the drain pull rod on the
spout.
Serrez l’écrou. Serrez les vis de
pression.
Installez la tige d’entraînement du
trou d’écoulement sur le bec.
Apriete la tuerca. Apriete los
tornillos tensores.
Instale el tirador de drenaje en el
surtidor.
5 6
2.2 ft-lb
3 Nm

8
English Français Español
If the hole for the spout is less than
1⁵⁄₁₆" (34 mm), discard the 26x4
o-ring.
If the hole for the spout is 1⁵⁄₁₆"
(34 mm), position the o-ring on the
mounting surface.
Position the spout on the mounting
surface.
Install the fiber washer, metal
washer, and mounting nut.
Tighten the tensioning screws.
Si l’orifice de bec mesure moins
de 34 mm (1⁵⁄₁₆ po), jetez le joint
torique de 26 x 4 mm.
Si l’orifice de bec est de 34 mm
(1⁵⁄₁₆ po), placez le joint torique
sur la surface de montage.
Placez le bec sur la surface de
montage.
Installez la rondelle en fibre, la
rondelle métallique et l’écrou de
montage.
Serrez les vis de pression.
Si el orificio del surtidor es menos
de 1⁵⁄₁₆" (34 mm), deseche el
retén anular de 26x4.
Si el orificio del surtidor es 1⁵⁄₁₆"
(34 mm), coloque el retén anular
sobre la superficie de montaje.
Coloque el surtidor sobre la super-
ficie de montaje.
Instale la arandela de fibra, la
arandela metálica y la tuerca de
montaje.
Apriete los tornillos tensores.
2.2 ft-lb
3 Nm
< 1⁵/₁₆"
(34 mm)
1⁵/₁₆"
(34 mm)
7a 7b 8

9
English Français Español

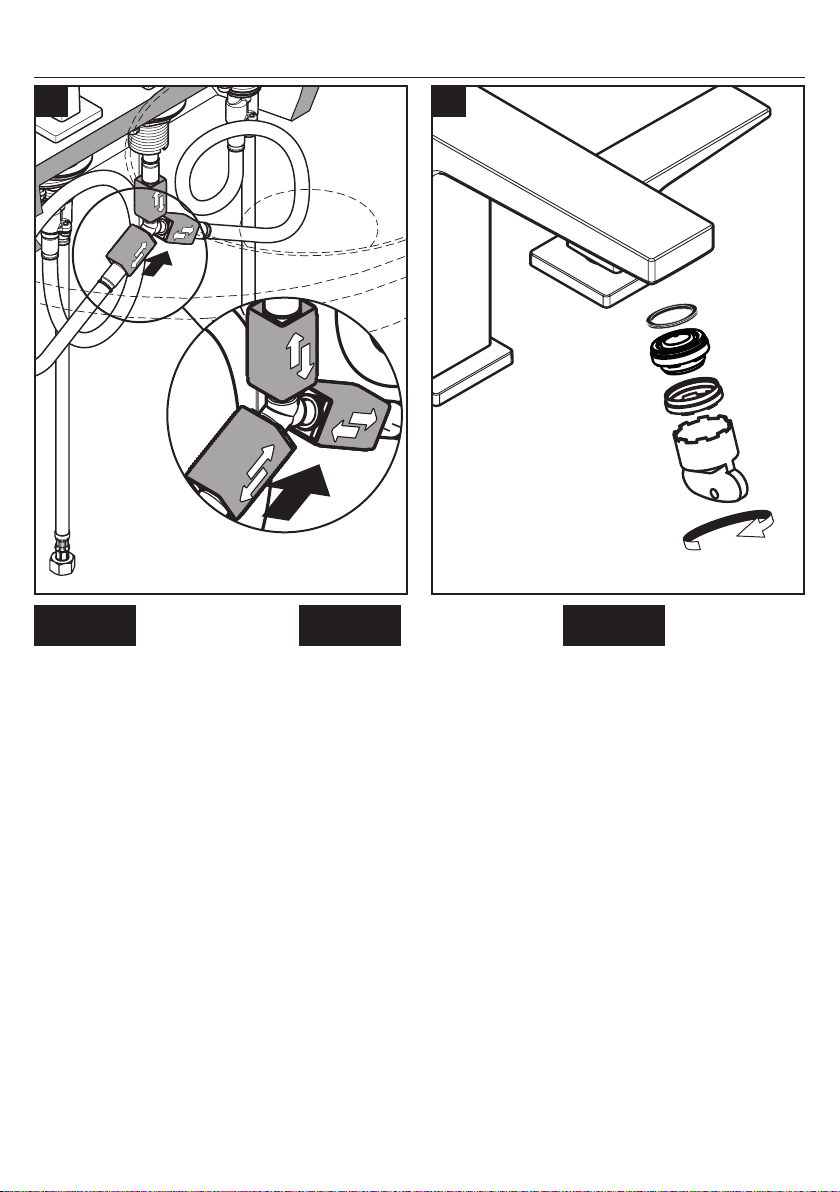

Open the quick-connect by push-
ing it upwards.
Insert the connection angle in the
spout quick-connect.
Ouvrez la douille de raccord
rapide en la poussant vers le haut.
Insérez le coude de raccordement
dans la douille de raccord rapide
du bec.
Abra la conexión rápida empuján-
dola hacia arriba.
Inserte el codo de conexión en la
conexión rápida del surtidor.
910

10
English Français Español

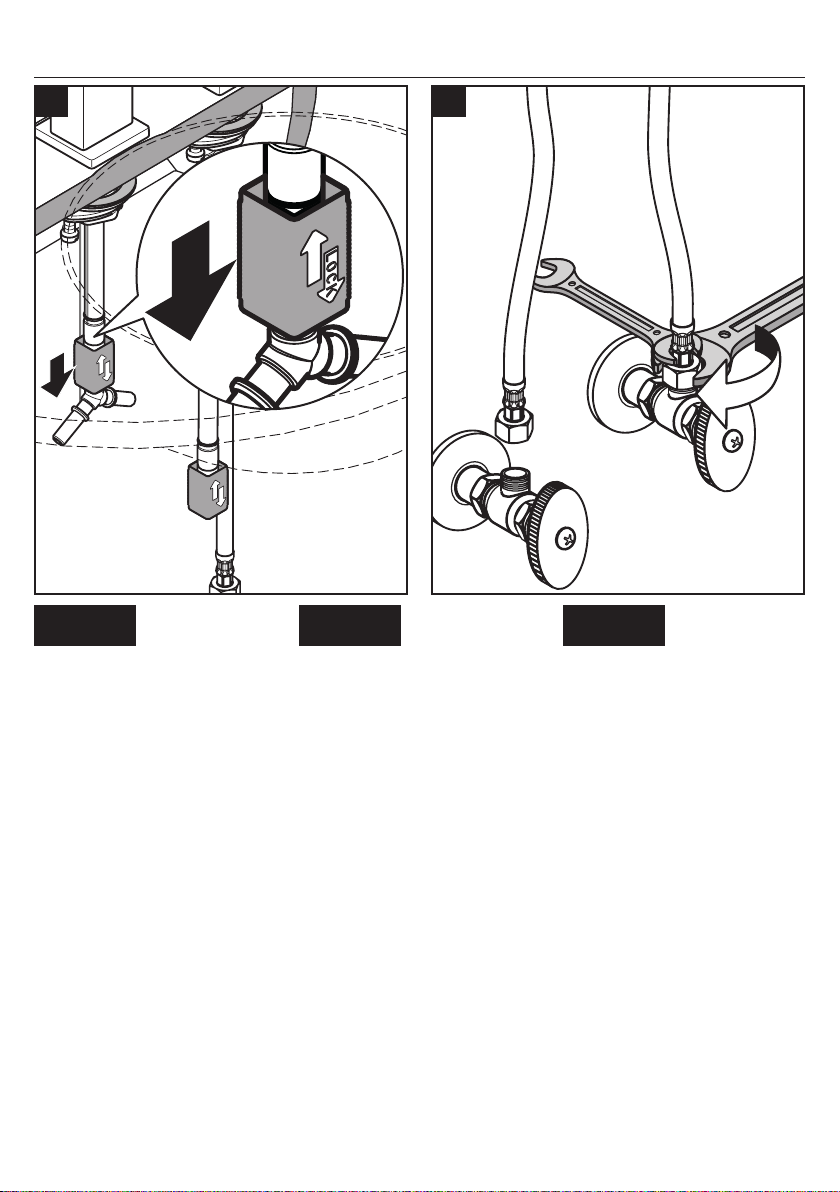

Lock the quick-connect by pulling
down on it.
Connect the hot and cold supply
hoses to the stops.
Verrouillez la douille de raccord
rapide en la tirant vers le bas.
Connectez les tuyaux d’arrivée
d’eau chaude et d’eau froide aux
butées d’arrêt.
Trabe la conexión rápida tirando
hacia abajo.
Conecte las mangueras de sumin-
istro de agua caliente y fría a los
topes.
9 mm
16 mm
11 12
