Hans Grohe Focus User manual

Focus
Einhebel-Küchenmischer 260 für offene Warmwasserbereiter
Oberflächen: Chrom___Artikelnummer: 31822000
Beschreibung
Merkmale
· ComfortZone 260
· Schwenkbereich einstellbar in 3 Stufen auf 110°,
150° oder 360°
· Griff rechts oder links positionierbar
· Anschlussgröße: DN15
· Durchflussmenge 5 l/min
· Keramikmischsystem
· Anschlussart: G ⅜ Anschlussschläuche
· nicht für Durchlauferhitzer geeignet
· Lieferumfang: Einhebel-Küchenmischer,
Anschlussschläuche, Schaftbefestigung,
Rückflussverhindererpatrone, Befestigungsmaterial,
Montageanleitung
· P-IX 19988/I
Technologie

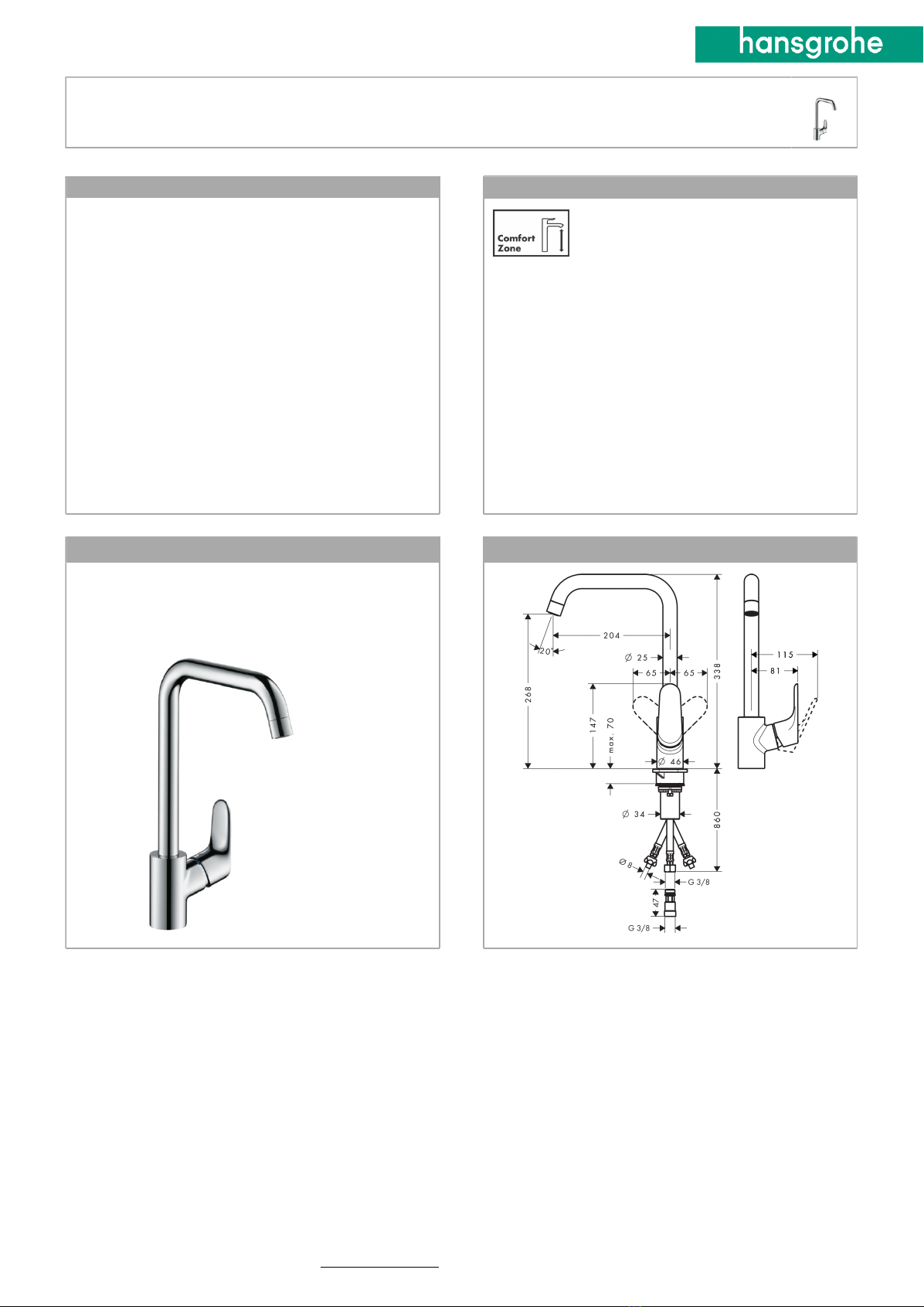

Produktabbildung Maßzeichnung
Mehr Details online auf unserer Website_www.hansgrohe.de_Wir freuen uns auf Ihren Besuch
22.10.18
1 / 2Seite

Focus
Einhebel-Küchenmischer 260 für offene Warmwasserbereiter
Oberflächen: Chrom___Artikelnummer: 31822000
Durchflussdiagramm
Mehr Details online auf unserer Website_www.hansgrohe.de_Wir freuen uns auf Ihren Besuch
22.10.18
2 / 2Seite

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба /
Ръководство за монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  30
Focus
31822000 / 31822800

Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Bei 5 Liter Geräten darf die Auslaufleistung am
Mischer 5 l/min nicht übersteigen. Gegebenenfalls
Wasserzufuhr am Eckventil regulieren.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 -0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Durchflussleistung: max. 5 l/min
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Kein essigsäurehaltiges Silikon verwenden!
Reinigung
(siehe Seite 39)
Montage siehe Seite 32
Serviceteile
(siehe Seite 38)
Störung Ursache Abhilfe
Wenig Wasser -Strahlformer verkalkt, verschmutzt -Strahlformer reinigen, ggf. austau-
schen
-Schmutzfangsieb in den Eckventilen
verschmutzt.
-Schmutzfangsiebe reinigen / aus-
tauschen
Armatur schwergängig -Kartusche defekt, verkalkt -Kartusche austauschen
Armatur tropft ständig bei ausge-
schaltetem Wasserbereiter
-Kartusche defekt -Kartusche austauschen
Wasseraustritt im Bereich des
Schwenkauslaufes
-O-Ring defekt -O-Ring austauschen
Wasseraustritt am Befestigungsschaft -O-Ring am Anschlussschlauch
defekt
-O-Ring austauschen
-Anschlussschläuche nicht ganz in
den Grundkörper eingeschraubt
-Anschlussschläuche von Hand
festziehen
Wasseraustritt unter dem Griff -Kartusche defekt -Kartusche austauschen
Maße
(siehe Seite 31)
Symbolerklärung
Bedienung (siehe Seite 36)
• Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten
halben Liter nicht als Trinkwasser zu
verwenden.
• Beim Aufheizen des Wasserspeichers tritt
am Auslauf Tropfwasser aus.
Wartung (siehe Seite 37)
• Rückflussverhinderer müssen gemäß DIN
EN 1717 regelmäßig in Übereinstimmung
mit nationalen oder regionalen Bestim-
mungen auf ihre Funktion geprüft werden
(mindestens einmal jährlich).
• Wird der Strahlformer gewechselt, muss
ein für diese Armatur zugelassener Strahl-
former verwendet werden.
2
Prüfzeichen
(siehe Seite 40)

Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Sur les chauffe-eau à contenance de 5 litres le débit
ne doit pas dépasser 5l/min, dans ce cas là, réduire
le débit avec le robinet d'arrêt et d'équerre.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 -0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Débit: max. 5 l/min
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Français
Ne pas utiliser de silicone contenant de
l'acide acétique!
Nettoyage
(voir pages 39)
Montage voir pages 32
Pièces détachées
(voir pages 38)
Dysfonctionnement Origine Solution
Pas assez d´eau -Mousseur entartré ou encrassé -Nettoyer le mousseur ou le changer
éventuellement
-Filtre du robinet d'arrêt encrassé. -Nettoyez / changez les filtres
Dureté de fonctionnement -Cartouche défectueuse, entartrée -Changer la cartouche
Le mitigeur goutte sans arrêt avec un
chauffe-eau hors-service
-Cartouche défectueuse -Changer la cartouche
Fuite à l'embase du bec -Joint torique défectueux -Changer le joint torique
Fuite à la fixation sous le mitigeur -Joint torique sous les flexible de rac-
cordements défectueux
-Changer le joint torique
-Les flexibles de raccordement ne
sont pas correctement visser dans
le corps.
-Resserrer le flexible à la main.
Fuite d´eau sous la poignée -Cartouche défectueuse -Changer la cartouche
Dimensions
(voir pages 31)
Description du symbole
Instructions de service (voir
pages 36)
• Hansgrohe recommande de ne pas utili-
ser le premier demi-litre le matin ou après
une période de stagnation prolongée.
• Le mitigeur goutte lorsque le chauffe-eau
monte en température.
Entretien (voir pages 37)
• Les clapets anti-retour doivent être
examinés régulièrement conformément
à la norme EN 1717 ou conformément
aux dispositions nationales ou régionales
quant à leur fonction (au moins une fois
par an).
• Si l' on change le aérateur, il faudra
utiliser un aérateur normalisé pour cette
robinetterie.
3
Classification acoustique et
débit (voir pages 40)

Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
With water heaters of 5 liters the flow rate at the
mixer should not exceed 5 l/min. In this case the
flow rate must be reduced at the isolation valve.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 -0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Rate of flow: max. 5 l/min
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
English
Do not use silicone containing acetic acid!
Cleaning
(see page 39)
Assembly see page 32
Spare parts
(see page 38)
Fault Cause Remedy
Insufficient water -Spray former calcified, dirty -Clean spray former, exchanging if
necessary
-Filter at the isolation valves soils. -Clean the filter / exchange filter
Mixer stiff -Cartridge defective, calcified -Exchange cartridge
Mixer dripping constantly with water
heater switched off
-Cartridge defective -Exchange cartridge
Water escaping in area of swivel
spout
-O-ring defective -Exchange O-ring
Water escaping at the threaded base -O-ring at the connection hose de-
fective.
-Exchange O-ring
-connection hoses not completely
screwed into basic body
-Tighten connection hoses by hand
Water escaping bels ow handle -Cartridge defective -Exchange cartridge
Dimensions
(see page 31)
Symbol description
Operation (see page 36)
• Hansgrohe recommends not to use as
drinking water the first half liter of water
drawn in the morning or after a pro-
longed period of non-use.
• When the storage tank is being heated,
the spout will drip.
Maintenance (see page 37)
• The check valves must be checked
regularly according to DIN EN 1717 in
accordance with national or regional
regulations (at least once a year).
• When changing the spray former, it is
imperative to use one made for this type
of mixer.
4
Test certificate
(see page 40)

Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Nel caso di apparecchi da 5 litri l'erogazione del
miscelatore non deve superare i 5 l/min. Even-
tualmente strozzare l'alimentazione d'acqua del
rubinetto a squadra.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 -0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Portata di erogazione: max. 5 l/min
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
Non utilizzare silicone contenente acido
acetico!
Pulitura
(vedi pagg. 39)
Montaggio vedi pagg. 32
Parti di ricambio
(vedi pagg. 38)
Problema Possibile causa Rimedio
Scarsità d'acqua -diffusore del getto difettosa, pieno
di calcare
-Pulire oppure sostituire il diffusore
del getto
-Filtro sporco nelle valvole ad an-
golo.
-Pulire / sostituire i filtri
Miscelatore duro -Cartuccia difettosa -Sostituire la cartuccia
Il miscelatore perde acqua di conti-
nuo con la caldaia spenta
-Cartuccia difettosa -Sostituire la cartuccia
Perdita di acqua intorno all’erogazio-
ne girevole
-O-ring difettoso -Sostituire l'o-ring
Perdita di acqua al set di fissaggio -O-ring al raccordo flessibile difet-
toso
-Sostituire l'o-ring
-I raccordi dei flessibili avvitati male
nel corpo incasso
-Avvitare i raccordi flessibili a mano
Perdita d’acqua al di sotto della
maniglia
-Cartuccia difettosa -Sostituire la cartuccia
Ingombri
(vedi pagg. 31)
Descrizione simbolo
Procedura (vedi pagg. 36)
• Hansgrohe raccomanda, di mattina
oppure dopo lunghi tempi di stagnazione,
di non utilizzare il primo mezzo litro come
acqua potabile.
• Durante il riscaldamento del serbatoio
d'acqua all'uscita si ha uno stillicidio.
Manutenzione (vedi pagg. 37)
• La valvola di non ritorno deve essere
controllata regolarmente come da DIN
EN 1717, secondo le normative nazionali
e regionali (almeno una volta all'anno).
• Se si cambia il rompigetto, per questo
rubinetto deve venir usato un rompigetto
idoneo.
5
Segno di verifica
(vedi pagg. 40)

Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
En caso de utilizar un calentador de 5 litros de
capacidad el caudal de agua que pasa por el mez-
clador, no debe superar 5 l/min. En caso necesario,
disminuir la entrada del agua por medio de la llave
de escuadra.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 -0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Caudal máximo: max. 5 l/min
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Español
No utilizar silicona que contiene ácido
acético!
Limpiar
(ver página 39)
Montaje ver página 32
Repuestos
(ver página 38)
Problema Causa Solución
Sale poca agua -Formador de chorro ensuciado,
calcificado
-Limpiar o cambiar el formador de
chorro
-Filtro colector de suciedad en las
válvulas angulares ensuciado.
-limpiar/cambiar filtros
Manecilla va dura -cartucho dañado -cambiar el cartucho
Grifo pierde continuamente agua
con calientaaguas apagado
-cartucho dañado -cambiar el cartucho
Pérdida de agua en el caño giratorio -junta dañado -cambiar juntas
Pérdida de agua en el set de fijación -Daños en la junta de la conexión
flexible
-cambiar juntas
-Conexión flexible mal atornillada al
cuerpo del caño.
-Apretar a mano la conexión flexible
Pérdida de agua en el mando -cartucho dañado -cambiar el cartucho
Dimensiones
(ver página 31)
Descripción de símbolos
Manejo (ver página 36)
• Hansgrohe recomienda no utilizar el
primer medio litro como agua potable
por las mañanas o tras un largo periodo
de inactividad.
• Al calentar el depósito de agua suelen
desbordarse de la salida siempre unas
gotas de agua.
Mantenimiento (ver página 37)
• Las válvulas anti-retorno tienen que ser
controladas regularmente según la norma
DIN EN 1717, en acuerdo con las regula-
ciones nacionales o regionales (una vez
al año, por lo menos).
• En caso de cambiar el aireador, hay que
utilizar un aireador adecuado para este
tipo de grifería.
6
Marca de verificación
(ver página 40)

Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Bij toestellen van 5 liter mag de uitloopcapaciteit
aan de mengkraan niet hoger zijn dan 5 l/min. In-
dien nodig moet de watertoevoer aan de hoekstop-
kraan geregeld worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 -0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Doorstroomcapaciteit: max. 5 l/min
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Gebruik geen zuurhoudende silicone!
Reinigen
(zie blz. 39)
Montage zie blz. 32
Service onderdelen
(zie blz. 38)
Storing Oorzaak Oplossing
Weinig water -Straalopeningen verkalkt, vuil -Straalopeningen reinigen, indien
nodig vervangen
-Vuilvangzeef bij de hoekstopkraan
vervuild.
-Vuilvangzeef reinigen / uitwisselen
Bediening zwaar -Kardoes defect of verkalkt -Kardoes uitwisselen
Armatuur drupt altijd bij een uitge-
schakelde boiler
-Kardoes defect -Kardoes uitwisselen
Lekkage tussen aansluiting uitloop en
kraanhuis
-O-ring defect -O-ring uitwisselen
Lekkage op montageschacht -O-ring van aansluitslang defect -O-ring uitwisselen
-Aansluitslangen niet geheel in
kraanhuis vastgedraaid
-Aansluitslangen handvast aan-
draaien
Lekkage op greep -Kardoes defect -Kardoes uitwisselen
Maten
(zie blz. 31)
Symboolbeschrijving
Bediening (zie blz. 36)
• Hansgrohe raadt aan om 's morgens na
langere stagnatietijden de eerste halve
liter niet als dinkwater te gebruiken.
• Bij het opwarmen van het waterreservoir
ontsnapt aan de uitloop drupwater.
Onderhoud (zie blz. 37)
• Keerkleppen moeten volgens DIN EN
1717 regelmatig en volgens plaatselijk
geldende eisen op het funktioneren
gecontroleerd worden. (Tenminste een
keer per jaar)
• Indien de straalvormer vervangen wordt,
moet een straalvormer gebruikt worden
die is toegelaten voor deze armatuur.
7
Keurmerk
(zie blz. 40)

Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Ved 5 litres beholdere må udløbsydelsen ved
håndvaskarmaturet ikke overstige 5 liter/min. I
modsat fald drosles vandet ved vandtilførslen ved
hjørneventilen.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 -0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Gennemstrømnigskapacitet: max. 5 l/min
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Dansk
Der må ikke benyttes eddikesyreholdig
silikone!
Rengøring
(se s. 39)
Montering se s. 32
Reservedele
(se s. 38)
Fejl Årsag Hjælp
For lidt vand -Stråleformer forkalket, tilsmudset -Stråleformer renses, skiftes i givet
fald ud
-Smudsfangsierne ved stopventilen
er tilstoppede.
-Rengør/udskift smudsfangsi
Grebet går trægt -Kartusche defekt, tilkalket -Udskift kartusche
Armatur drypper hele tiden ved sluk-
ket vandvarmer
-Defekt kartusche -Udskift kartusche
Armaturet dyrpper ved svingtuden. -Defekt o-ring -Udskift o-ring
Armaturet er utæt ved befæstelses-
delene
-Defekt o-ring på tilslutningsslange -Udskift o-ring
-Tilslutningsslangerne er ikke skruet
korrekt op i armaturet.
-Med håndkraft skures tilsslutnings-
slangen strammere på.
Armaturet drypper ved greb -Defekt kartusche -Udskift kartusche
Målene
(se s. 31)
Symbolbeskrivelse
Brugsanvisning (se s. 36)
• Hansgrohe anbefaler at den første halve
liter om morgenen eller efter længere
stagneringstider ikke anvendes som drik-
kevand.
• Ved opvarmning af varmtvandsbeholde-
ren forekommer dryp fra udløbstuden.
Service (se s. 37)
• Ifølge DIN EN 1717 skal gennmestrøm-
ningsbegrænsere i overenstemmelse med
nationale regler afprøves regelmæssigt
(mindst en gang om året).
• Ved skift af stråleformeren, skal der anven-
des en stråleformer, som er godkendt til
dette armatur
8
Godkendelse
(se s. 40)
