Hans Grohe Metropol S 14063000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d’emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l’uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  30 Metropol S
14063000

Montage siehe Seite 31
Reinigung (siehe beiliegende
Broschüre)
Prüfzeichen (siehe Seite 40)
Installationskitt
Sonderzubehör (nicht im Lieferum-
fang enthalten)
Montageschlüssel # 58085000
Serviceteile (siehe Seite 38)
Bedienung (siehe Seite 37)
Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten hal-
ben Liter nicht als Trinkwasser zu verwenden.
Durchflussdiagramm
(siehe Seite 36)
 mit EcoSmart®
 ohne EcoSmart®
Maße (siehe Seite 35)
Kein essigsäurehaltiges Silikon verwenden!

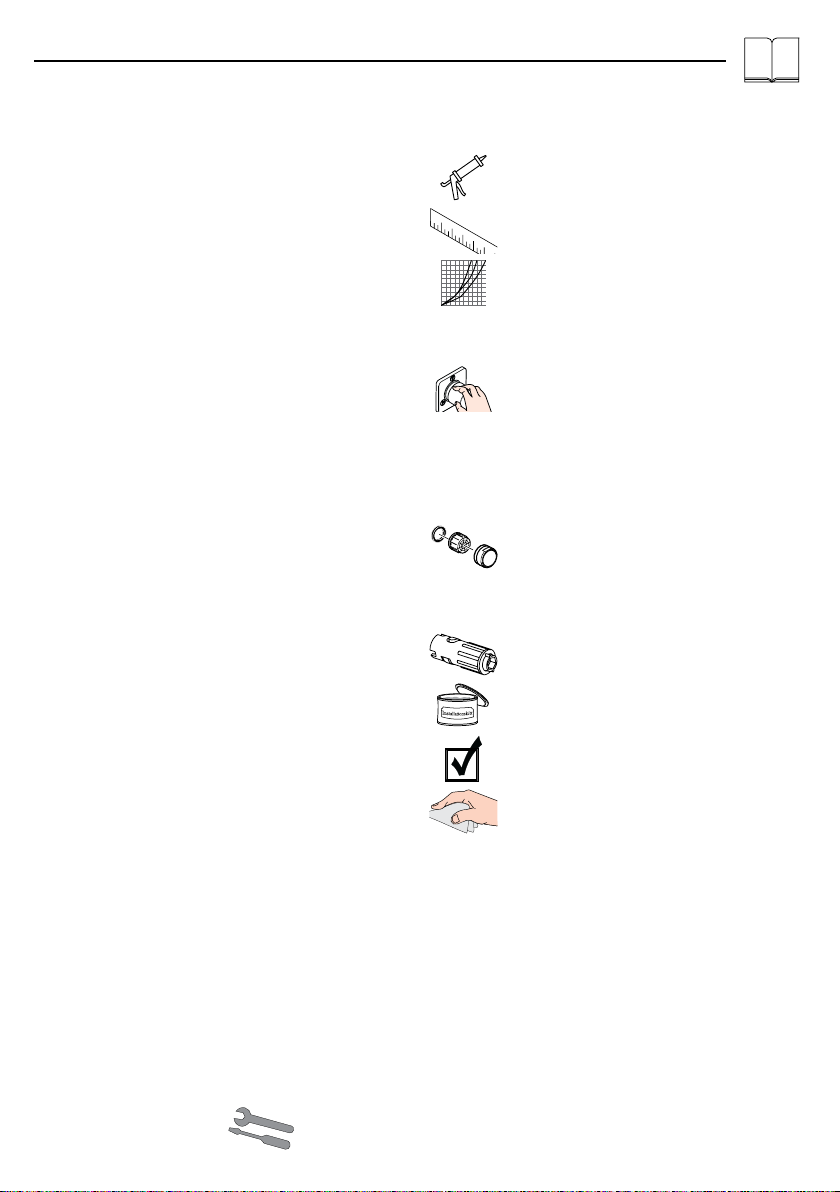

Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart® (Durchflussbegrenzer), der hinter dem
Luftsprudler sitzt, entfernt werden.
Technische Daten
Armatur serienmäßig mit EcoSmart® (Durchfluss-
begrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
• Das Produkt ist ausschließlich für Trinkwasser konzi-
piert!
• Hansgrohe Armaturen können in Verbindung mit hyd-
raulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden, wenn der Fließdruck mindestens
0,15 MPa beträgt.
Deutsch
2

Montage voir page 31
Nettoyage (voir la brochure ci-
jointe)
Classification acoustique et
débit (voir page 40)
Mastic d’installation
Special accessories (ne fait pas
partie de la fourniture)
clé de montage # 58085000
Pièces détachées (voir pages 38)
Instructions de service (voir page
37)
Hansgrohe recommande de ne pas utiliser
le premier demi-litre le matin ou après une
période de stagnation prolongée.
Diagramme du débit
(voir page 36)
 avec EcoSmart®
 sans EcoSmart®
Dimensions (voir page 35)
Ne pas utiliser de silicone contenant de
l’acide acétique!
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu’à se laver et
à assurer l’hygiène corporelle.
Il est conseillé d’équilibrer les pressions de l’eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s’assurer que le produit n’a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• En cas de problèmes avec le chauffe-eau, ou bien si
le débit d’eau doit être plus important, il est possible
d’enlever l’EcoSmart® (limiteur de débit) se trouvant
derrière l’aérateur.
Informations techniques
Robinetterie équipée en série d’un EcoSmart®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
• Le produit est exclusivement conçu pour de l’eau
potable!
• Les mitigeurs Hansgrohe fonctionnent également en
association à des chauffe-eau à commande hydrau-
lique ou thermique à condition que la pression soit au
minimum de 0,15 MPa.
Français
3

Assembly see page 31
Cleaning (see enclosed brochure)
Test certificate (see page 40)
Installation putty
Special accessories (order as an
extra)
special tool # 58085000
Spare parts (see page 38)
Operation (see page 37)
Hansgrohe recommends not to use as drink-
ing water the first half liter of water drawn
in the morning or after a prolonged period
of non-use.
Flow diagram
(see page 36)
 with EcoSmart®
 without EcoSmart®
Dimensions (see page 35)
Do not use silicone containing acetic acid!
Symbol description
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleansing purposes.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The fitting must be installed, flushed and tested after
the valid norms.
• If the instantaneous water heater causes problems or
if you wish to increase the water flow, the EcoSmart®
(flow limiter) located behind the aerator can be
removed.
Technical Data
This mixer series-produced with EcoSmart® (flow
limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
• The product is exclusively designed for drinking water!
• Hansgrohe mixers can be used together with hydrauli-
cally and thermically controlled continuous flow heat-
ers if the flow pressure is at least 0,15 MPa.
English
4

Montaggio vedi pagg. 31
Pulitura (vedi il prospetto accluso)
Segno di verifica (vedi pagg. 40)
Mastice d’installazione
Accessori speciali (non contenuto
nel volume di fornitura)
chiave per montaggio # 58085000
Parti di ricambio (vedi pagg. 38)
Procedura (vedi pagg. 37)
Hansgrohe raccomanda, di mattina oppure
dopo lunghi tempi di stagnazione, di non
utilizzare il primo mezzo litro come acqua
potabile.
Diagramma flusso
(vedi pagg. 36)
 con EcoSmart®
 senza EcoSmart®
Ingombri (vedi pagg. 35)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato esclusivamen-
te per l’giene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell’acqua fredda e dell’acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Nel caso di problemi con lo scalda-acqua oppure nel
caso si desiderasse più erogazione, si può eliminare
il EcoSmart® (limitatore di flusso) che si trova dietro la
valvola di aerazione.
Dati tecnici
Questo miscelatore è dotato di serie del Eco-
Smart® (limitatore di flusso)
Pressione d’uso: max. 1 MPa
Pressione d’uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell’acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
• Il prodotto è concepito esclusivamente per acqua
potabile!
• I miscelatori Hansgrohe possono venire usati con
caldaie a “bassa pressione” se la pressione di flusso è
almeno di 0,15 MPa.
Italiano
5

Montaje ver página 31
Limpiar (ver el folleto adjunto)
Marca de verificación (ver pági-
na 40)
Masilla
Opcional (no incluido en el sumi-
nistro)
Llave de montaje # 58085000
Repuestos (ver página 38)
Manejo (ver página 37)
Hansgrohe recomienda no utilizar el
primer medio litro como agua potable por
las mañanas o tras un largo periodo de
inactividad.
Diagrama de circulación
(ver página 36)
 con EcoSmart®
 sin EcoSmart®
Dimensiones (ver página 35)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción so se reconoce ningún daño de transporte o de
superficie.
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• En caso de problemas con el calentador instantáneo
o cuando se desee más caudal de agua puede quitar-
se el EcoSmart® (limitador de caudal), situado detrás
del aireador.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
• El producto ha sido concebido exclusivamente para
agua potable.
• Los mezcladores Hansgrohe pueden ser utilizados
junto con calentadores continuos de agua que sean
manejados de manera hidráulica o térmica, siempre
que la presión en servicio ascienda a un mínimo de
0,15 MPa.
Español
6

Montage zie blz. 31
Reinigen (zie bijgevoegde bro-
chure)
Keurmerk (zie blz. 40)
Kit
Toebehoren (behoort niet tot het
leveringspakket)
montagesleutel # 58085000
Service onderdelen (zie blz. 38)
Bediening (zie blz. 37)
Hansgrohe raadt aan om ‚s morgens na
langere stagnatietijden de eerste halve liter
niet als dinkwater te gebruiken.
Doorstroomdiagram
(zie blz. 36)
 met EcoSmart®
 zonder EcoSmart®
Maten (zie blz. 35)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
• Wanneer problemen optreden bij doorloopgeisers of
wanneer een grotere waterdoorvoer gewenst is, kan
de EcoSmart® (doorstroombegrenzer) die achter de
perlator is gemonteerd, makkelijk verwijderd worden.
Technische gegevens
Armatuur standaard met EcoSmart® (doorstroom-
begrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
• Het product is uitsluitend ontworpen voor drinkwater!
• Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
Nederlands
7

Montering se s. 31
Rengøring (se venligst den vedlagte
brochure)
Godkendelse (se s. 40)
Kitt
Specialtilbehør (ikke med i leve-
ringsomfang)
Monteringsnøgle # 58085000
Reservedele (se s. 38)
Bediening (se s. 37)
Hansgrohe anbefaler at den første halve liter
om morgenen eller efter længere stagne-
ringstider ikke anvendes som drikkevand.
Gennemstrømningsdiagram
(se s. 36)
 med EcoSmart®
 uden EcoSmart®
Målene (se s. 35)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ifølge gældende regler, skal armaturet monteres, skyl-
les igennem og afprøves.
• Ved problemer med gennemløbsvandvarmer eller hvis
der ønskes mere vandgennemstrømning, kan EcoS-
mart® (gennemstrømningsbegrænseren), der sidder i
perlatoren, fjernes.
Tekniske data
Armaturet er forsynet med EcoSmart® (gennem-
strømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
• Produktet er udelukkende beregnet til drikkevand!
• Hansgrohe armaturer kan anvendes i forbindelse med
hydraulisk- og termiskstyrede gennemstrømningsvand-
varmere ved et vandtryk på 0,15 MPa.
Dansk
8

Montagem ver página 31
Limpeza (consultar a seguinte
brochura)
Marca de controlo
(ver página 40)
Mástique
Acessórios especiais (não incluí-
do no volume de fornecimento)
Chave especial # 58085000
Peças de substituição (ver página
38)
Funcionamento (ver página 37)
A Hansgrohe recomenda a não utilização
do primeiro meio litro de água, de manhã
ou após longas paragens, para fins de
consumo.
Fluxograma
(ver página 36)
 com EcoSmart®
 sem EcoSmart®
Medidas (ver página 35)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor.
• Em caso de problemas com o esquentador de água
ou se desejar maior débito de água, é possível retirar
o EcoSmart® (limitador de caudal), situado por trás
do emulsor.
Dados Técnicos
Misturadoras produzidas em série com EcoS-
mart® (limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
• Este produto foi única e exclusivamente concebido
para água potável!
• As misturadoras Hansgrohe podem ser utilizadas com
esquentadores (de controlo térmico ou hidráulico)
desde que a pressão de utilização seja, no minimo,
de 0,15 MPa.
Português
9

Montaż patrz strona 31
Czyszczenie (patrz dołączona
broszura)
Znak jakości (patrz strona 40)
Kit instalatorski
Wyposażenie specjalne (Nie jest
częścią dostawy)
Klucz montażowy # 58085000
Części serwisowe
(patrz strona 38)
Obsługa (patrz strona 37)
Hansgrohe zaleca, by z rana lub po dłuż-
szym czasie niekorzystania, pierwsze pół
litra wody nie używać jako wody pitnej.
Schemat przepływu
(patrz strona 36)
 z EcoSmart®
 bez EcoSmart®
Wymiary (patrz strona 35)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
• W przypadku problemów z przepływowymi pod-
grzewaczami wody lub jeśli chce się uzyskać większy
przepływ wody, można usunąć EcoSmart® (ogranicz-
nik przepływu) znajdujący się za napowietrzaczem.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart® (ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
• Produkt stworzono wyłącznie do wody pitnej!
• Armatura Hansgrohe może być stosowana z prze-
pływowymi podgrzewaczami wody sterowanymi
hydraulicznie i termicznie w przypadku, gdy ciśnienie
przepływu wynosi co najmniej 0,15 MPa.
Polski
10

Montáž viz strana 31
Čištění (viz přiložená brožura)
Zkušební značka (viz strana 40)
Instalační kit
Zvláštní příslušenství (není sou-
částí dodávky)
montážní klíč # 58085000
Servisní díly (viz strana 38)
Ovládání (viz strana 37)
Hansgrohe doporučuje ráno nebo po del-
ších přestávkách nepoužívat prvního půl litru
jako pitnou vodu.
Diagram průtoku
(viz strana 36)
 se zařízením EcoSmart®
 bez zařízení EcoSmart®
Rozmìry (viz strana 35)
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Armatura se musí montovat, proplachovat a testovat
podle platných norem.
• Při problémech s průtokovým ohřívačem, nebo když je
požadován větší průtok, může být odstraněno zařízení
EcoSmart® (omezovač průtoku), které je umístěno za
perlátorem.
Technické údaje
Armatura je sériově vybavena zařízením
EcoSmart® (omezovač průtoku)
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
• Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
• Armatury Hansgrohe je možno používat v kombinaci s
hydraulicky a tepelně řízenými průtokovými ohřívači v
případě, že tlak činí minimálně 0,15 MPa.
Česky
11

Montáž viď strana 31
Čistenie (nájdete v priloženej
brožúre)
Osvedčenie o skúške
(viď strana 40)
Inštalačná súprava
Zvláštne príslušenstvo (nie je
súčasťou dodávky)
montážny kľúč # 58085000
Servisné diely (viď strana 38)
Obsluha (viď strana 37)
Hansgrohe odporúča ráno a po dlhších
dobách odstávky nepoužiť prvého pol litra
vody ako pitnú vodu.
Diagram prietoku
(viď strana 36)
 so zariadením EcoSmart®
 bez zariadenia EcoSmart®
Rozmery (viď strana 35)
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Armatúra sa musí montovať, preplachovať a testovať
podľa platných noriem.
• Pri problémoch s prietokovým ohrievačom alebo ak je
požadovaný väčší prietok vody, môže sa demontovať
zariadenie EcoSmart® (obmedzovač prietoku), ktoré
je umiestnené za perlátorom.
Technické údaje
Armatúra je sériovo vybavená zariadením
EcoSmart® (obmedzovač prietoku)
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
• Výrobok je koncipovaný výhradne pre pitnú vodu!
• Batérie Hansgrohe môžete používať v spojení s
hydraulickými a tepelne ovládanými prietokovými
ohrievačmi, ak je tlak minimálne 0,15 MPa.
Slovensky
12

安装 参见第 31 页
清洗 (附有小手册)
检验标记 (参见第40页)
水管胶泥
选装附件 (不在供货范围内)
专用工具#58085000
备用零件 (参见第38页)
操作 (参见第37页)
汉斯格雅建议，清晨或在水流长时间停
滞后，前半升水不作饮用水使用。
流量示意图
(参见第36页)
带有EcoSmart®
无EcoSmart®
大小 (参见第35页)
请勿使用含有乙酸的硅！
符号说明
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
淋浴系统只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
 必须按照现行的规定安装，冲洗和测试产品。
 如果使用即热式热水器时出现问题，或要求更大
的水流量，可以把位于水波器后面的EcoSmart®
（流量限制器）拆除。
技术参数
本龙头配有 EcoSmart®（流量限制器）
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大80°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
 该产品专为饮用水设计！
 如果水压达到0,15MPa以上，汉斯格雅双手柄
龙头可以和液压式或热控式连续流热水器一起
使用。
中文
13

Монтаж см. стр. 31
Очистка (см прилагаемая брошю-
ра)
Знак технического контроля
(см. стр. 40)
Монтаж подводки
Специальные принадлежно-
сти (не включено в объем постав-
ки!)
Монтажный ключ # 58085000
Κомплеκт (см. стр. 38)
Эксплуатация (см. стр. 37)
Hansgrohe рекомендует по утрам либо
после длительного перерыва в использо-
вании не использовать первые поллитра
воды для питья.
Схема потока
(см. стр. 36)
 C EcoSmart®
 Без EcoSmart®
Размеры (см. стр. 35)
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Указания по технике безопасно-
сти
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в ги-
гиенических целях: для принятия ванны и личной
гигиены.
донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Смеситель должен быть смонтирован по действую-
щим нормам и в соответствии с настоящей инструк-
цией, проверен на геметичность и безупречность
работы.
• Если возникнут проблемы с проточным бойлером
или потребуется увеличить расход воды, то можно
удалить EcoSmart® (ограничитель потока воды),
который установлен за воздушным рассекателем.
Технические данные
Смесители этой серии серийно оснащаются
EcoSmart® (ограничителем потока воды)
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
• Изделие предназначено исключительно для питье-
вой воды!
• Арматуры Hansgrohe могут использоваться в комби-
нации с проточными нагревателями с гидравличе-
ским и термическим управлением, если давление
истечения составляет не менее 0,15 МПа.
Русский
14

Szerelés lásd a 31. oldalon
Tisztítás (lásd a mellékelt brosúrát)
Vizsgajel (lásd a 40. oldalon)
Szaniter szilikon
Egyéb tartozék (a szállítási egy-
ség nem tartalmazza)
Szerelőkulcs # 58085000
Tartozékok (lásd a 38. oldalon)
Használat (lásd a 37. oldalon)
A Hansgrohe azt ajánlja, hogy hosszabb
állási idő után az első fél liter vizet ne hasz-
nálja ivóvízként.
Átfolyási diagramm
(lásd a 36. oldalon)
 EcoSmart® berendezéssel
 EcoSmart® nélkül
Méretet (lásd a 35. oldalon)
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A csaptelepet az érvényben lévő előírásoknak megfe-
lelően kell felszerelni, átöblíteni és ellenőrizni.
• Ha problémák adódnak az átfolyós vízmelegítõvel
vagy nagyobb átfolyó vízmennyiségre van szükség,
akkor az EcoSmart® (átfolyáskorlátozó) eltávolíható a
perlátor mögül.
Műszaki adatok
A csaptelep szériakivitelben el van látva
EcoSmart® (átfolyáskorlátozó) berendezéssel
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
• A terméket kizárólag ivóvízhez tervezték!
• A Hangsrohe csaptelepek hidraulikus és termikus
vezérlésű átfolyós melegítőkkel kapcsolatban is hasz-
nálhatóak, ha az átfolyó nyomás legalább 0,15 MPa.
Magyar
15

Asennus katso sivu 31
Puhdistus (katso oheinen esite)
Koestusmerkki (katso sivu 40)
Asennussarja
Erityisvaruste (ei kuulu toimituk-
seen)
Asennusavain # 58085000
Varaosat (katso sivu 38)
Käyttö (katso sivu 37)
Hansgrohe suosittelee, että ensimmäistä
puolta litraa ei käytetä juomavetenä aamui-
sin eikä silloin, kun laitetta ei ole käytetty
pitkään aikaan.
Virtausdiagrammi
(katso sivu 36)
 sisältää EcoSmart®
 ilman EcoSmart®
Mitat (katso sivu 35)
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti.
• Jos läpivirtauskuumentimen kanssa on ongelmia tai jos
halutaan suurempaa veden virtausmäärää, voidaan
poreenmuodostajan takana oleva EcoSmart® (virtauk-
senrajoitin) poistaa.
Tekniset tiedot
Kaluste on vakiona varustettu EcoSmart® (virta-
uksenrajoittimella)
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
• Tuote on suunniteltu käytettäväksi ainoastaan juoma-
veden kanssa!
• Hansgrohe kalusteita voi käyttää hydraulisesti tai ter-
misesti ohjattujen läpivirtauskuumentimien yhteydessä,
jos virtauspaine on vähintään 0,15 MPa.
Suomi
16

Montering se sidan 31
Rengöring (se den medföljande
broschyren)
Testsigill (se sidan 40)
Installationskitt
Specialtillbehör (medföljer ej
leveransen)
Monteringsnyckel # 58085000
Reservdelar (se sidan 38)
Hantering (se sidan 37)
Hansgrohe rekommenderar att den första
halvlitern inte används som dricksvatten på
morgonen eller efter längre perioder utan
användning.
Flödesschema
(se sidan 36)
 med EcoSmart®
 utan EcoSmart®
Måtten (se sidan 35)
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Armaturen måste installeras, genomspolas och testas
enligt gällande föreskrifter.
• Om det är problem med vattenberedaren eller om
större vattenflöde önskas kan EcoSmart® (flödeskon-
troll) som sitter bakom perlatorn tas bort.
Tekniska data
Blandare seriemässigt med EcoSmart® (flödes-
kontroll)
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
• Produkten är enbart avsedd för dricksvatten!
• Hansgrohe blandare kan användas tillsammans med
hydrauliskt och termiskt styrda varmvattenberedare
när flödestrycket uppgår till minst 0,15 MPa.
Svenska
17

Montavimas žr. psl. 31
Valymas (žr. pridedamoje brošiū-
roje)
Bandymo pažyma (žr. psl. 40)
Montavimo rinkinys
Specialūs priedai (nėra prideda-
ma)
Montavimo raktas # 58085000
Atsarginės dalys (žr. psl. 38)
Eksploatacija (žr. psl. 37)
Naudojant po ilgesnės pertraukos, „Hans-
grohe“ rekomenduoja pirmo pusės litro
vandens nevartoti kaip geriamojo.
Pralaidumo diagrama
(žr. psl. 36)
 su EcoSmart®
 be EcoSmart®
Išmatavimai (žr. psl. 35)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Maišytuvas privalo būti montuojamas ir išbandomas
pagal veikiančias normas ir šią instrukciją.
• Jei yra problemų su momentiniu vandens šildytuvu ar
neužtenka vandens srauto, galima pašalinti už aerato-
riaus esantį „EcoSmart®“ (vandens srauto ribotuvą).
Techniniai duomenys
Šios serijos maišytuvai turi EcoSmart® (vandens
srauto ribotuvą)
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
• Produktas skirtas tik geriamajam vandeniui!
• „Hansgrohe“ maišytuvai gali būti naudojami su
hidrauliškai ir termiškai reguliuojamais momentiniais
šildikliais, kai vandens slėgis mažesnis kaip 0,15 MPa.
Lietuviškai
18

Sastavljanje pogledaj stranicu 31
Čišćenje (se u priloženoj brošuri)
Oznaka testiranja (pogledaj
stranicu 40)
Instalaterski kit
Posebni pribor (Nije sadržano u
isporuci!)
ključ za montažu # 58085000
Rezervni djelovi (pogledaj strani-
cu 38)
Upotreba (pogledaj stranicu 37)
Hansgrohe preporuča da ujutro ili nakon
duljeg nekorištenja prvih 1/2 litre vode ne
upotrebljavate za piće.
Dijagram protoka
(pogledaj stranicu 36)
 s limitatorom EcoSmart®
 bez limitatora EcoSmart®
Mjere (pogledaj stranicu 35)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama.
• Ako dolazi do problema s protočnim bojlerom ili se
želi veći protok vode, može se ukloniti EcoSmart®
(limitator protoka) lociran iza aeratora.
Tehnički podatci
Armatura ima serijski ugrađen EcoSmart®
(limitator protoka)
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
• Proizvod je koncipiran isključivo za pitku vodu!
• Hansgrohe armature mogu se koristiti u kombinaciji sa
hidraulički i termički kontroliranim protočnim bojlerima
ukoliko tlak iznosi najmanje 0,15 MPa
Hrvatski
19

Montajı Bakınız sayfa 31
Temizleme (birlikte verilen broşür)
Kontrol işareti (Bakınız sayfa 40)
Montaj silikonu
Özel aksesuarlar (Teslimat kapsa-
mına dahil değildir)
Montaj anahtarı # 58085000
Yedek Parçalar
(Bakınız sayfa 38)
Kullanımı (Bakınız sayfa 37)
Hansgrohe sabahları uzun durgunluk süresi
sonrasında ilk yarım litre suyun içme suyu
olarak kullanılmamasını önerir.
Akış diyagramı
(Bakınız sayfa 36)
 EcoSmart® dahil
 EcoSmart® hariç
Ölçüleri (Bakınız sayfa 35)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Duş sistemi yalnızca banyo, hijyen ve beden temizli-
ği amaçları doğrultusunda kullanılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden
sonra nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.
• Batarya monte edilmeli, geçerli normlardan sonra akis
testi yapilmalidir.
• Sürekli akışlı su ısıtıcıları ile birlikte kullanımında prob-
lemler söz konusu ise veya akan su miktarının daha
fazla olması isteniyorsa, perlatörün arka tarafındaki
EcoSmart® (akış sınırlayıcısı) sökülüp çıkarılabilir.
Teknik bilgiler
Batarya EcoSmart® (akış sınırlayıcısı) ile birlikte
seri olarak
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
• Ürün sadece şebeke suyu için tasarlanmıştır!
• Hansgrohe bataryaları, akış basıncı en az 0,15 MPa
olursa hidrolik ve termik kumandalı şofbenlerle bağ-
lantılı olarak kullanılabilir.
Türkçe
20
