Mondial
15410XXX
Montageanleitung
Mondial
15610XXX

2
15410XXX
15610XXX

3
36
S-Anschluß
Raccord-S
S-union
Raccordi
Acometida
Aanslutningen
Eksenteranslutningen
Excêntrico
Przyłącze S
S形接头
15610XXX
15410XXX
2
3
4
1
9
8
7
5
6
10
1.1
11
5
2
3
4
1
10
1.1
6
11

4
Achtung! Die Armatur muss nach den gültigen
Normen montiert, gespült und geprüft werden.
Montage
1. Zulaufleitungen fachgerecht durchspülen.
2. S - Anschlüsse montieren und ausrichten.
3. Armatur mit Dichtungen festschrauben.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Bedienung
Durch Anheben des Griffes wird der Mischer
geöffnet.
Schwenkung nach links = warmes Wasser.
Schwenkung nach rechts = kaltes Wasser.
15410XXX: Umstellen zur Handbrause durch Ziehen
am runden Knopf auf der Oberseite des Auslaufs.
Die Rückstellung erfolgt nach Schließen des Griffes
automatisch.
Technische Daten
Betriebsdruck: max. 10 bar
Empfohlener Betriebsdruck: 1 - 5 bar
Prüfdruck: 16 bar
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemp.: 65° C
Anschlußmaße: 150 ± 16 mm
Anschlüsse G ": kalt rechts - warm links
Durchflußleistung: ca. 22 l/min 3 bar
Prüfzeichen 15410XXX: PA-IX 8855/ICB
Prüfzeichen 15610XXX: PA-IX 8854/IB
Deutsch
Eigensicher gegen Rückfliessen

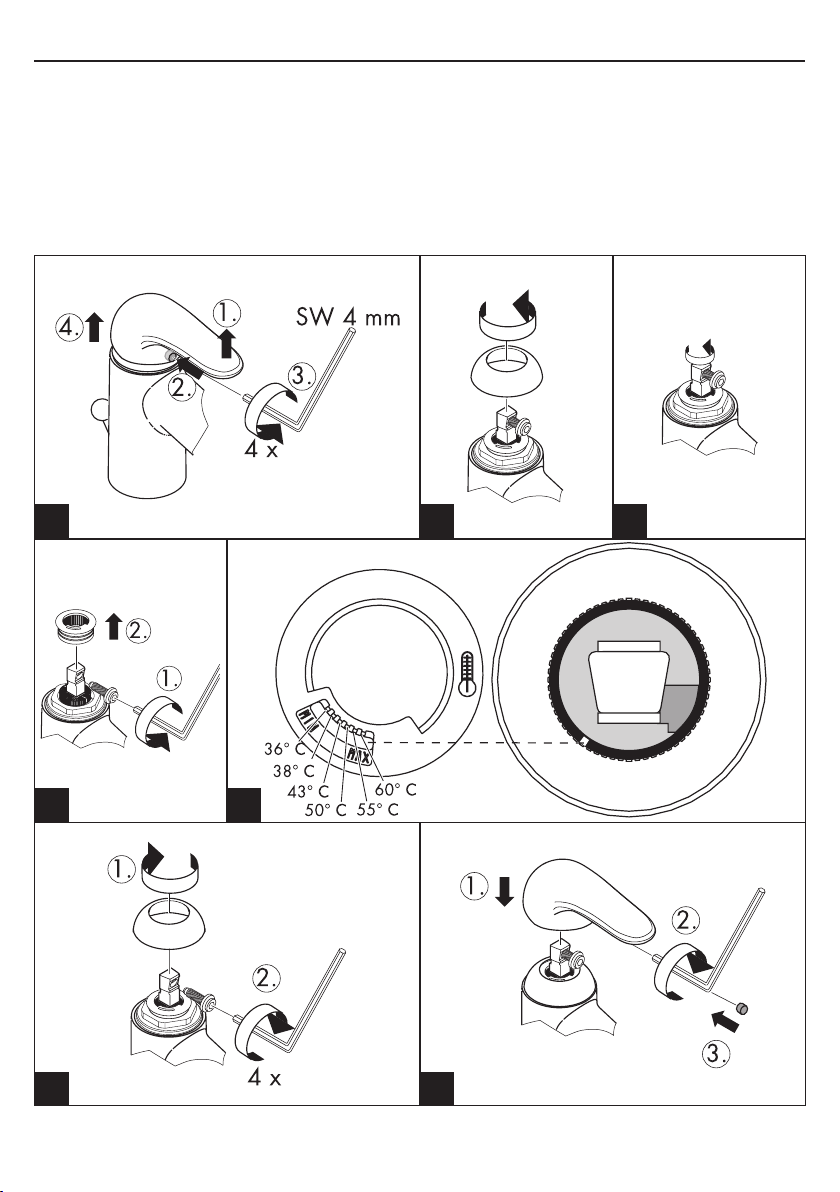

Einhandmischer mit Warmwasserbegrenzung,
Justierung siehe Seite 14.
In Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht notwendig.
Hansgrohe Einhandmischer können in Verbindung
mit hydraulisch und thermisch gesteuerten
Durchlauferhitzern eingesetzt werden wenn der
Fließdruck mindestens 1,5 bar beträgt.
Serviceteile (siehe Seite 3)
1 Griff 15092XXX
1.1 Griffstopfen 96338000
2 Kappe 94192XXX
3 Mutter 94194000
4 Kartusche kpl. 92730000
5 Rosette 94135XXX
6 S-Anschluß 94140000
7 Luftsprudler kpl. (10) 13956000
Luftsprudler kpl. gold 13956990
8 Umsteller kpl. 94077000
9 Zugknopf 94078XXX
10 Rückflußverhinderer 94074000
11 Schalldämpfer 96429000
XXX = Farbcodierung
000 chrom
090 chrom/gold
810 satinox®
880 edelmatt
Störung Ursache Abhilfe
Wenig Wasser - Siebdichtung der Brause
verschmutzt
- Rückflussverhinderer sitzt fest
- Siebdichtung zwischen Brause
und Schlauch reinigen
- Rückflussverhinderer
austauschen
Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt - Kartusche austauschen
Zu niedere Heißwassertemperatur - Warmwasserbegrenzung falsch
eingestellt - Warmwasserbegrenzung einstellen
Durchlauferhitzer schaltet nicht
ein - Drossel in Handbrause nicht ausgebaut
- Schmutzfangsiebe verschmutzt
- Rückflussverhinderer sitzt fest
- Drossel aus Handbrause
entfernen
- Schmutzfangsiebe reinigen /
austauschen
- Rückflussverhinderer
austauschen

5
Attention: La robinetterie doit être installée, rincée
et contrôlée conformément aux normes valables.
Montage
1. Purger les conduites d'alimentation.
2. Monter les raccords.
3. Mettre les joints et visser le corps.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions de service
En levant ou baissant l'étrier de commande on
actionne l'ouverture ou la fermeture du mitigeur.
En tournant sur la droite = eau froide,
En tournant sur la gauche = eau chaude.
15410XXX: Pour l’inversion vers la douchette tirer
le bouton au-dessus du bec. L’inverseur revient
automatiquement après la fermeture d’eau.
Informations techniques
Pression max. de service autorisée:10 bars
Pression de service conseillée: 1 - 5 bars
Pression maximum de contrôle: 16 bars
Température max. d'eau chaude: 80° C
Température recommandée: 65° C
Raccordement G ": eau froide à droite
eau chaude à gauche
entr'axe 150±16 mm
Débit à 3 bars: env. 22 l/min
avec dispositif anti-retour
Français
Mitigeur avec limitation de la température: pour le
réglrage voir page 14.
Une limitation de la température n'est pas nécessaire
quand le mitigeur est alimenté par un chauffe-eau
instantané.
Les mitigeurs monocommandes Hansgrohe fonc-
tionnent également en association à des chauffe-eau
à commande hydraulique ou thermique à condition
que la pression soit au minimum de 1,5 bars.
Pièces détachées (voir pages 3)
1 étrier de commande 15092XXX
1.1 cache vis 96338000
2 capot sphérique 94192XXX
3 écrou 94194000
4 cartouche cpl. 92730000
5 rosace 94135XXX
6 raccord-S 94140000
7 aérateur cpl. (10) 13956000
aérateur or 13956990
8 inverseur 94077000
9 manette d'inversion 94078XXX
10 clapet anti retour 94074000
11 membrane anti bruit 96429000
XXX = Couleurs
000 chrome plated
090 chrome plated/gold plated
810 satinox®
880 satin chrome
Dysfonctionnement Origine Solution
Pas assez d´eau - Joint-filtre de douchette encrassé
- Clapet anti-retour bloque
- Nettoyez le joint-filtre entre la
douchette et le flexible
- Changez le clapet antiretour
Dureté de fonctionnement - Cartouche défectueuse,
entartrée - Changer le cartouche
Le mitigeur goutte - Cartouche défectueuse - Changer le cartouche
Température d’eau chaude trop
basse, pas d´eau froide - Limiteur de température mal positionné - Positionner le limiteur de température
Le chauffe-eau instantané ne
s´allume - Limitation de douchette non
démontée
- Filtres encrassés
- Clapet anti-retour bloque
- Enlevez la limitation de
douchette
- Nettoyez / changez les filtres
- Changez le clapet antiretour

6
Important! The fitting must be installed, flushed
and tested after the valid norms.
Assembly
1. Flush through the supply pipes.
2. Mount the S - unions and align them.
3. Fasten the mixer with the washers.
Large differences in pressure between the hot and
cold water supply should be balanced.
Operation
The mixer is actuated by lifting the lever head.
Swivel to the left = hot water, swivel to the right =
cold water.
15410XXX: The flow is changed from bath to shower
function by pulling the knop at the upper side of the
spout. After shutting off the water flow, the mixer
returns automatically to the bath function.
Technical Data
Operating pressure: max. 10 bars
Recommended operating pressure: 1 - 5 bars
Test pressure: 16 bars
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Centre distance: 150 ± 16 mm
Connections G ": cold right
hot left
Rate of flow 3 bares: approx. 22 l/min
anti-pollution function
English
To adjust the hot water limiter on single lever mixers,
please see page 14.
No adjustment is necessary when using a continuous
flow water heater.
Hansgrohe single lever mixers can be used together
with hydraulically and thermically controlled
continuous flow heaters if the flow pressure is at
least 1.5 bars.
Spare parts (see page 3)
1 handle 15092XXX
1.1 screw cover 96338000
2 flange 94192XXX
3 nut 94194000
4 cartridge cpl. 92730000
5 escutcheon 94135XXX
6 S - unions 94140000
7 aerator cpl. 13956000
aerator cpl. gold plated 13956990
8 selector 94077000
9 diverter knob 94078XXX
10 non return valve 94074000
11 noise reduction 96429000
XXX = Colors
000 chrome plated
090 chrome plated/gold plated
810 satinox®
880 satin chrome
Fault Cause Remedy
Insufficient water - Shower filter seal dirty
- Non return valve hasn’t moved
back
- Clean filter seal between shower
and hose
- Exchange non return valves
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective - Exchange cartridge
Hot water temperature too low - Hot water limiter incorrectly set - Set hot water limiter
Instantaneous heater didn’t work - Flow limiter in handshower isn’t
removed
- Filter are dirty
- Non return valve didn’t move
back
- Remove flow limiter
- Clean the filter / exchange filter
- Exchange non return valves

7
Attenzione: la rubinetteria deve essere installata,
pulita e testata secondo le istruzioni riportate!
Montaggio
1. Spurgare bene le tubazioni di alimentazione.
2. Montare i raccordi eccentrici.
3. Avvitare il rubinetto.
Attenzione!
Compensare le differenze di pressione tra i
collegamenti dell'acqua fredda e dell'acqua
calda.
Uso
Il miscelatore si apre tirando la maniglia a forma
di staffa.
Rotazione verso sinistra = acqua calda,
rotazione verso destra = acqua fredda.
15410XXX: Il flusso è cambiato dall’erogazione
vasca alla funzione doccia tirando il pomello del
deviatore sulla parte alta della bocca del miscelatore.
Dopo avere chiuso l’acqua il miscelatore ritorna
automaticamente all’erogazione vasca.
Dati tecnici
Pressione d'uso: max. 10 bar
Pressione d'uso consigliata: 1 - 5 bar
Pressione di prova: 16 bar
Temperatura dell'acqua calda: max. 80° C
Temperatura dell'acqua calda consigliata: 65° C
Distanza di raccordo: 150 ± 16 mm
Raccordi: G "
Potenza di erogazione: 22 l/min 3bar
Italiano
sicurezza antiriflusso
R egolazione del limitatore di erogazione di acqua calde
dei miscelatori monocomando, vedere pagina 14.
In combinazione con le caldaie istantanee, il
limitatore di erogazione di acqua calda non è
necessario.
I miscelatori Hansgrohe possono venire usati con
caldaie a "bassa pressione" se la pressione del
flusso è almeno di 1,5 bar.
Parti di ricambio (vedi pagg. 3)
1 manopola 15092XXX
1.1 tappino 96338000
2 cappuccio 94192XXX
3 ghiera di fissaggio 94194000
4 cartuccia completa 92730000
5 copertura 94135XXX
6 raccordi eccentrici 94140000
7 rompigetto compl. (10) 13956000
rompigetto oro 13956990
8 deviatore completo 94077000
9 Pomello 94078XXX
10 pomello deviatore compl. 94074000
11 sorbente acustico 96429000
XXX = Trattamento
000 cromato
090 cromato/oro
810 satinox®
880 satinato
Problema Possibile causa Rimedio
Scarsità d‘acqua - Guarnizione del filtro della
doccia sporca
- Valvola antiriflusso non funziona
correttamentet
- Pulire la guarnizione del filtro tra
doccia e flessibile
- Sostituire la valvola antiriflusso
Miscelatore duro - Cartuccia difettosa - Sostituire la cartuccia
Miscelatore gocciola - Cartuccia difettosa - Sostituire la cartuccia
Temperatura dell‘acqua calda - Limitazione dell‘acqua calda
regolata male - Regolare la limitazione dell’acqua calda
La caldaia istantanea non lavora - Il limitatore di portata non è
stato smontato dalla doccetta
- Filtri sporchi
- Valvola antiriflusso non funziona
correttamentet
- Smontare il limitatore di portata
dalla doccetta
- Pulire/sostituire i filtri
- Sostituire la valvola antiriflusso

8
¡ATENCION! ¡ El grifo tiene que ser instalado,
probado y testado, según las normas en vigor.
Montaje
1. Purgar las tuberías de afluencia.
2. Montar los racores excéntricos.
3. Montar el mezclador.
Grandes diferencias de presión entre los empalmes
de agua fría y agua caliente deben equilibrarse.
Manejo
El mezclador se abre levantando la manecilla.
Giro hacia la izquierda = agua caliente,
giro hacia la derecha = agua fría.
15410XXX: El inversor para la teleducha se activa
al tirar del botón en la parte superior del caño.
Al cerrar el mando vuelve automáticamente a su
posición inicial.
Datos técnicos
Presión en servicio: max .10 bar
Presión recomendada en servicio: 1 - 5 bar
Presión de prueba: 16 bar
Temperatura del agua caliente: max. 80° C
Temp. recomendada del agua caliente: 65° C
Racores excéntricos G ": 150 ± 16 mm
Caudal máximo: 22 l/min 3 bar
Seguro contra el retorno
Mezclador monomando con limitación del caudal
de agua caliente; ajuste ver pagina 14.
Español
En combianción con calentadores instantáneos no
es necesario una limitación del caudal de agua
caliente.
Los mezcladores Hansgrohe pueden ser utilizados
junto con calentadores contínuos de agua que sean
manejados de manera hidráulica o térmica, siempre
que la presión del caudal ascienda a un mínimo de
1,5 bares.
Repuestos (ver página 3)
1 Mando 15092XXX
1.1 Tapón 96338000
2 Florón 94192XXX
3 Tuerca 94194000
4 Cartucho completo 92730000
5 Florón 94135XXX
6 Excéntrica standard 94140000
7 Aireador completo 13956000
Aireador completo oro 13956990
8 Inversor 94077000
9 Bola del tirador 94078XXX
10 Válvula antirretorno 94074000
11 Silenciador 96429000
XXX = Acabados
000 cromado
090 cromado/oro
810 satinox®
880 satinado
Problema Causa Solución
Sale poca agua - filtro de la ducha sucio
- válvula anti-retorno cerrada
- llimpiar/cambiar filtros entre
flexo y ducha
- cambiar válvula anti-retorno
Manecilla va dura - cartucho dañado - cambiar el cartucho
Grifo pierde agua - cartucho dañado - cambiar el cartucho
temperatura del agua demasiado
baja no hay - tope de agua caliente mal - ajustar tope
Calentador instantáneo no se
enciende - no se ha quitado limitador de
caudal de la teleducha
- filtro de la ducha sucio
- válvula anti-retorno cerrada
- quitar limitador de caudal
- quitar limitador de caudal
- cambiar válvula anti-retorno

9
Attentie! Leidingen doorspoelen volgens Norm. De
mengkraan vervolgens monteren en controleren.
Montage
1. Toevoerleidingen vakkundig doorspoelen.
2. S - koppelingen monteren.
3. Met de vastzetmoeren het armatuur
aandraaien.
Grote drukverschillen tussen de koud- en warm
wateraansluitingen dienen vermeden te worden.
Bediening
Door het bedienen van de beugelgreep wordt de
mengkraan geopend.
Naar links bewegen = warm water, naar rechts =
koud water.
15410XXX: Het omstellen naar de handdouche
gaat middels het trekken aan de ronde knop boven
de uitloop. Het terugstellen naar de uitloop volgt
automatisch na het sluiten van de greep.
Technische gegevens
Werkdruk: max. 10 bar
Aanbevolen werkdruk: 1 - 5 bar
Getest bij: 16 bar
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Aansluitmaten: 150 ± 16 mm
Aansluitingen G ": koud rechts
warm links
Doorstroomcapaciteit: 22 l/min (3 bar )
Beveiligd tegen terugstromen
Nederlands
Eéngreepsmengkranen met warmwaterbegrenzing,
instelling zie blz. 14.
In kombinatie met geisers is een warmwaterbegrenzing
niet noodzakelijk.
Hansgrohe ééngreepsmengkranen kunnen samen
met hydraulisch en thermisch gestuurde geisers
gebruikt worden indien de uitstroomdruk min. 1,5
bar bedraagt.
Service onderdelen (zie pag. 3)
1 greep 15092XXX
1.1 greepstop 96338000
2 afdekkap 94192XXX
3 moer 94194000
4 kardoes kompl. 92730000
5 rozet 94135XXX
6 S-koppelingen 94140000
7 mousseur kompl. 13956000
mousseur kompl. verguld 13956990
8 omstelling kompl. 94077000
9 trekknop kompl. 94078XXX
10 terugslagklep 94074000
11 slagdemper 96429000
XXX = Kleuren
000 verchroomd
090 verchroomd/verguld
810 satinox®
880 mat
Storing Oorzaak Oplossing
Weinig water - Zeefdichting handdouche
verstopt
- Terugslagklep zit vast
- Zeefdichting handdouche
reinigen
- Terugslagklep uitwisselen
Bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Mengkraan lekt - Kardoes defect - Kardoes uitwisselen
Temperatuur van warm water te
laag - Heetwaterbegrenzer verkeerd ingesteld - Heetwaterbegrenzer instellen
Doorstroomtoestel schakelt niet in - Begrenzer van handdouche niet
verwijderd
- Vuilzeef vverstopt
- Terugslagklep zit vast
- Begrenzer uit handdouche
verwijderen
- Vuilvangzeef reinigen /
uitwisselen
- Terugslagklep uitwisselen

10
Advarsel! Ifølge gældende regler, skal armaturet
monteres, skylles igennem og afprøves.
Montering
1. Skyl tilførselsledningerne grundigt.
2. Montér de ekxentriske forskruninger.
3. Skru armaturet fast.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Brugsanvisning
Ved at hæve i grebet åbnes for vandet.
Drejning mod venstre = varmt vand,
drejning højre = koldt vand.
15410XXX: For omstilling til håndbruser trækkes
i den runde knop på oversiden af udløbstuden.
Tilbagestilling sker automatisk, når der lukkes for
vandet.
Tekniske Data
Driftstryk: max. 10 bar
Anbefalet driftstryk: 1 - 5 bar
Prøvetryk: 16 bar
Varmtvandstemperatur: max. 80° C
Anbefalet varmtvandstemp.: 65° C
Tilslutningsmål: 150 ± 16 mm
Tilslutninger G ": Koldt højre
varmt venstre
Gennemstrømningskapacitet: 22 l/min 3 bar
Med indbygget kontraventil
Et-grebsarmaturer med varmtvandsbegrænsning,
justering se side 14.
Dansk
I forbindelse med gennemstrømningsvandvarmer er
en varmtvandsbegrænsning ikke nødvendig.
Hansgrohe etgrebsarmaturer kan anvendes i
forbindelse med hydraulisk- og termiskstyrede
gennemstrømningsvandvarmere ved et vandtryk
på 1,5 bar.
Reservedeler (se s. 3)
1 Greb 15092XXX
1.1 Dækknap til greb 96338000
2 Dækskive 94192XXX
3 Møtrik 94194000
4 Indmad 92730000
5 Roset 94135XXX
6 Ekxentrisk forskruning 94140000
7 Perlator kpl. 13956000
Perlator kpl. guld 13956990
8 Omstiller 94077000
9 Trykknap 94078XXX
10 Kontraventil 94074000
11 Støjdæmper 96429000
XXX = Overflade
000 Krom
090 Krom/guld
810 Satinox®
880 Matkrom
Fejl Årsag Hjælp
For lidt vand - Sien mellem bruser og slange er
snavset
- Kontraventilen hænger
- Rengør sien mellem bruser og
slange
- Udskift kontraventil
Grebet går trægt - Defekt kartusche - Udskift kartusche
Armaturet drypper - Defekt kartusche - Udskt kartusche
For lav varmtvands-temperatur - Varmtvandsbegræns-ningen er
forkert indstillet - Indstil varmtvandsbe- grænsningen
Vandvarmeren går ikke i gang - Vandsparen i håndbruseren er
ikke fjernet
- Smudsfangsien er snavset
- Kontraventilen hænger
- Afmonter vandsparen i
håndbruseren
- Rengør/udskift smudsfangsi
- Udskift kontraventil

11
Atenção! A misturadora deve ser instalada,
purgada e testada de acordo com as normas em
vigor.
Montagem
1. Purgar bem as tubagens de alimenttação de
água.
2. Colocar os excêntricos.
3. Fixar a misturadora aos excêntricos, com os
verdantes.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Manuseamento
Levantar o manípulo para abrir a água.
Rodar para a esquerda = água quente, rodar para
a direita = água fria.
15410XXX: O fluxo de água é desviado da banheira
para o chuveiro ao puxar o manípulo colocado na
parte superior da bica. Depois de fechar a água a
misturadora volta automáticamente a debitar água
pela bica.
Dados Técnicos
Pressão de funcionamento: max. 10 bar
Pressão de func. recomendada: 1 - 5 bar
Pressão testada: 16 bar
Temperatura da água quente: max. 80° C
Temp. da água quente recomendada:65° C
Distância entre eixos: 150 ± 16 mm
Ligações G ": fria à direita
quente à esquerda
Caudal 3 bar: aprox. 22 l/min
Função anti-retorno e anti-vácuo
Português
Misturadora momocomando equipada com limitador
de temperatura (vide pàg. 14).
Não se aplica quando são utilizados esquentadores
instantâneos.
As misturadoras monocomando Hansgrohe podem
ser utilizadas com esquentadores (de controlo térmico
ou hidráulico) desde que a pressão de utilização
seja, no minimo, de 1,5 bar.
Peças de substituição (ver página 3)
1 Manípulo 15092XXX
1.1 Tampa de parafuso 96338000
2 Espelho do manípulo 94192XXX
3 Porca 94194000
4 Unidade de mistura (completa) 92730000
5 Espelho 94135XXX
6 Excêntrico 94140000
7 Emulsor 13956000
Emulsor ouro 13956990
8 Piston 94077000
9 Manipulo do inversor 94078XXX
10 Válvula anti-retorno 94074000
11 Redutor de ruído 96429000
XXX = Acabamentos
000 cromado
090 cromado/ouro
810 satinox®
880 cromado mate
Falha Causa Solução
Água insuficiente - Filtro do vedante do chuveiro
sujo
- Válvula anti-retorno está presa
- Limpar o filtro entre o chuveiro e
o tubo flexível
- Trocar a válvula anti-retorno
Misturadora perra - Cartucho defeituoso,calcificado - Substituir o cartucho
Misturadora a pingar - Cartucho defeituoso - Substituir o cartucho
Temperatura da água quente
muito baixa - O limitador de temperatura está incorrectamente colocado - Regular o limitador de temperatura
O esquentador instantâneo não
funciona - O limitador de caudal não foi retirado
- Filtro sujo
- Válvula anti-retorno está presa
- Retirar o limitador de caudal
- Limpar/trocar o filtro
- Trocar a válvula anti-retorno

12
Uwaga! Armatura musi być zamontowana,
przepłukana i wypróbowana według obowiązujących
norm.
Montaż
1. Dokładnie przepłukać przewody
doprowadzające.
2. Przyłącze typu S zamontować i nastawić.
3. Dokrêcić armaturê z uszczelkami.
Znaczne różnice ciśnieñ na dopływach ciepłej i zimnej
wody muszą zostać wyrównane.
Obsługa
Odchylenie uchwytu powoduje załączenie przepływu
wody w mieszaczu.
Ruch uchwytu w lewo = ciepła woda.
Ruch uchwytu w prawo = zimna woda.
15410XXX: Przestawienie strumienia wody na główkê
prysznicową uzyskuje siê przez wyciągniêcie w górê
okrągłego przycisku znajdującego siê na wylewce. Ot-
warcie przepływu wody przez wylewkê automatycznie
zamyka wypływ wody przez wylewkê.
Dane techniczne
Ciśnienie max.: 10 bar
Ciśnienie zalecane: 1 - 5 bar
Ciśnienie próbne: 16 bar
Maksymalna temperatura wody gorącej: max. 80° C
Zalecana temperatura wody gorącej: 65° C
Podłączenia: 150 ± 16 mm
Przyłącza ": Zimna prawo –
ciepła lewo
Przepływ 3 bar: o. 22 l/min
Zabezpieczenie przed przepływem zwrotnym
Polski
Mieszacz jednouchwytowy z ograniczeniem wody
gorącej, justowanie - patrz str. 14.
W połączeniu z przepływowymi podgrzewaczami
wody blokada wody gorącej nie jest konieczna.
Mieszacze jednouchwytowe Hansgrohe mogą być
stosowane w połączeniu z przepływowymi podgrze-
waczami wody, sterowanymi hydraulicznie i termicznie,
jeśli ciśnienie wody wynosi min. 1.5 bar.
Uwaga!
Zawory zwrotne muszą być, według normy DIN EN
1717 na regionalnych warunkach, kontrolowane
(przynajmniej raz w roku).
Czêści serwisowe (zobacz str. 3)
1 Uchwyt 31792000
1.1 Korek maskujacy 96338000
2 Osłona 96656000
Osłona zloty 96656990
3 Nakrêtka 96690000
4 Wkład kpl. 92730000
5 Rozeta 94135000
6 Przyłącze S 94140000
7 Napowietrzacz (perlator) 13956000
Napowietrzacz zloty (perlator) 13956990
8 Przełącznik 94077000
9 Kulka przełącznika 94078000
Kulka przełącznika zloty 94078990
10 Zabezpieczenie przepływu
zwrotnego 94074000
XXX = kody wykończenia powierzchni
000 chrom
090 chrom/złoty
810 satinox®
880 chrom mat
Usterka Przyczyna Pomoc
mała ilość wypływającej wody - zabrudzony ltr sitkowy w uchwy-
cie główki prysznicowej,
- za mocno osadzone
zabezpieczenie przepływu
zwrotnego,
- oczyścić ltr sitkowy pomiędzy
główką prysznicową, a wężem
prysznicowym,
- wymienić zabezpieczenie
przepływu zwrotnego,
ciężka praca uchwytu armatury - defekt wkładu, osady kamienia
wapiennego, - wymiana wkładu,
armatura cieknie - defekt wkładu, - wymiana wkładu,
za niska temperatura ciepłej wody - złe ustawienie ograniczenia
ciepłej wody, - ustawić poprawnie ograniczenie ciepłej wody,
przepływowy podgrzewacz wody
nie załącza się - dławik przepływu nie został
usunięty z główki prysznicowej,
- zabrudzenie ltrów sitkowych w
instalacji,
- za mocno osadzone
zabezpieczenie przepływu
zwrotnego,
- usunąć dławik z główki
prysznicowej,
- oczyścić/ wymienić ltry,
- wymienić zabezpieczenie
przepływu zwrotnego,

13
注意！必须按照现行的规定安装，冲洗和测试
产品。
安装
1. 将进水管道冲洗干净。
2. 安装并调整S形偏心接头。
3. 固定龙头和密封垫圈。
冷、热水管间的过大压力差必须予以平衡。
操作
提起把手，龙头开启。
向左偏转：热水, 向右偏转：冷水
15410XXX：拉起出水嘴上面的球形按钮，水流
被切换至手持花洒。龙头关闭后，自动复原。
技术参数
工作压强： 最大10巴
推荐工作压强： 1 - 5巴
测试压强： 16巴
热水温度： 最高80℃
推荐热水温度： 65℃
连接尺寸： 150 ± 16毫米
连接管线G "： 左热右冷
流速： 约22升/分钟3巴
单向阀防倒流
带有热水控制装置的单手柄龙头的调节，请参
见第14页
如果使用直流式热水器，则不需热水控制装置
如果水压达到1.5巴以上，汉斯格雅单手柄龙
头可以和液压式或热控式直流式热水器一起使
用。
备用件 (参见第3页)
1 手柄 15092XXX
1.1 手柄塞 96338000
2 球形罩 94192XXX
3 螺母 94194XXX
4 阀芯整体 92730000
5 装饰罩 94135XXX
6 S形偏心接头 94140000
7 水波器 镀铬 13956000
水波器 镀金 13956990
8 分水器 94077000
9 提拉钮 94078XXX
10 单向止回阀 94074000
11 消音器 96429000
XXX = 颜色编码
000 镀铬
090 铬/金
810 缎面
880 黄铜
问题 原因 排除
龙头出水量小 - 花洒滤网有垃圾堵塞
- 单向阀无法回缩
- 清洗花洒和软管间的过滤密
封件
- 更换单向阀
龙头开关困难 - 阀芯损坏，水垢太多 - 更换阀芯
龙头滴水 - 阀芯损坏，水垢沉积 - 更换阀芯
热水温度过低 - 热水温度限制装置安装不
正确
- 正确安装热水温度限制
装置
燃气热水器不工作 - 手持花洒的流量限制器没有
转动
- 过滤网有垃圾堵塞
- 单向阀无法回缩
- 手持花洒的流量限制器没有
转动
- 清洗过滤网/更换过滤网
- 更换单向阀

14
2
21 3
4 5
6 7
Warmwasserbegrenzung: Warmwassertemperatur 60°C, Kaltwassertemperatur 10°C, Fließdruck 3 bar
Limiteur d'eau chaude: Température d'eau chaude 60°C, Température d'eau froide 10°C, Pression dynamique 3 bar.
Hot water limiter: hot water temperature 60°C, cold water temperature 10°C, flow rate 3 bars.
Limitatore di acqua calda: temperatura dell’acqua calda 60°C, temperatura dell’acqua fredda 10°C, pressione 3 bar.
Limitación del agua caliente: temperature del agua caliente 60°C, temperatura del agua fria 10°C, presión dinámica 3 bar.
Warmwaterbegrenzing: Warmwatertemperatuur 60°C, Koudwatertemperatuur 10°C, stroomdruk 3 bar.
Varmtvandsbegrænsning: Varmtvandstemperatur 60o C, koldtvandstemperatur 10o C, vandtryk 3 bar.
Ograniczenie ciepłej wody: temperatura ciepłej wody 60°C, temperatura zimnej wody 10°C, ciœnienie 3 bary
热水限制：热水温度60°C，冷水温度10°C，流动压力3巴

15

16
06/2005 9.08955.01
Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
