Montageanleitung
Punto
14060000

2
3
SW 11 mm SW 19 mm

2
3
Installationskitt
mastic d'installation
Installation kit
mastice
d'installazione
masilla
kit
kitt
mástique
Kit instalatorski
(not included!)
X

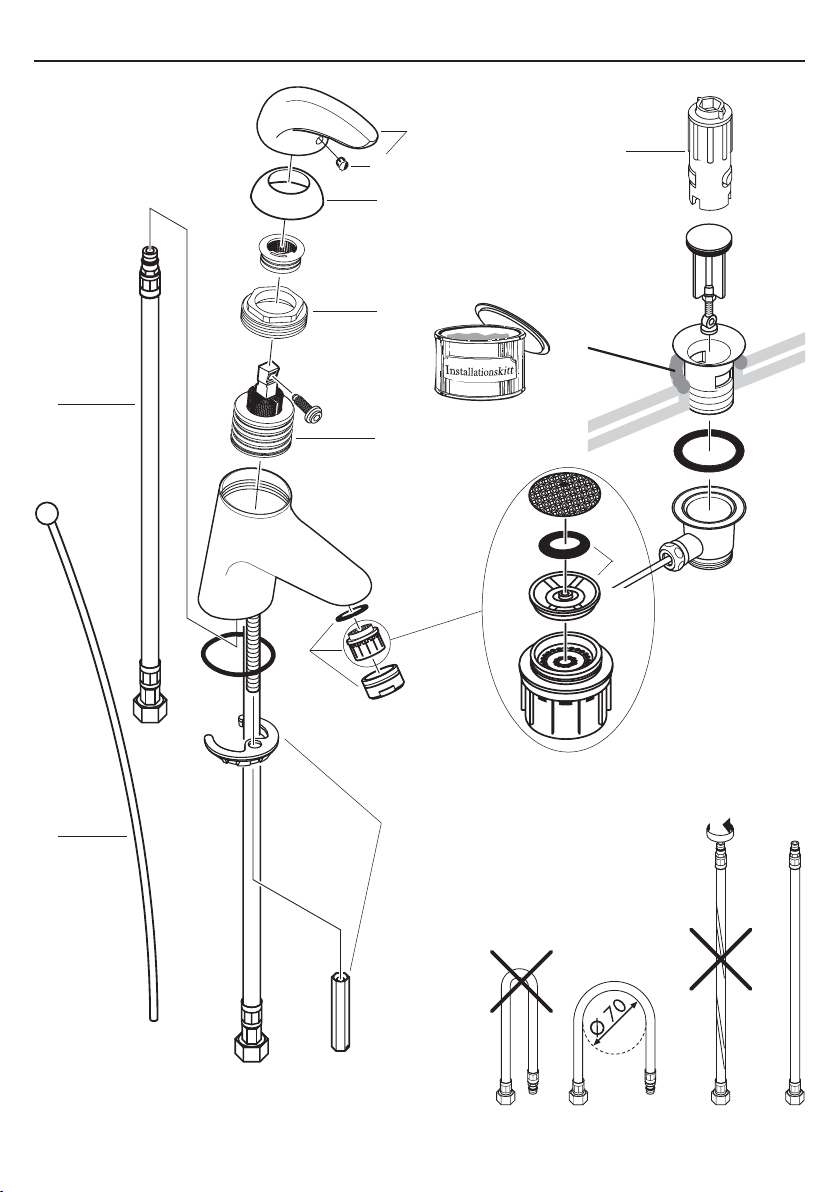

Montage Anschlussschlauch
Montage flexible de raccordement
Assembly connecting hose
Montaggio flessibile
Montaje conexión flexible
Montage aansluitslangen
Montering tilslutingslangerne
Montagem tubo flexível
Montaż węża przyłączeniowego
6
5
2
3
4
1
1.1
7
5a
8

4
5
Montage
Die Armatur muss nach den gültigen
Normen montiert, gespült und geprüft
werden!
1. Zulaufleitungen fachgerecht durchspülen.
2. Armatur mit Zwischenlage in Waschtisch einset-
zen.
3. Unterlagscheibe und Befestigungsscheibe über
die Anschlussschläuche und Gewindestift schie-
ben und mit Mutter festziehen.
4. Anschlussschläuche an Eckventile anschließen,
kalt rechts - warm links.
5. Zugstange mit Ablaufventil verbinden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Bedienung
Durch Anheben des Griffes wird der Mischer
geöffnet.
Schwenkung nach links = warmes Wasser,
Schwenkung nach rechts = kaltes Wasser.
Technische Daten
Armatur serienmässig mit Waterdimmer
(Durchflussbegrenzer)
Durchflussleistung mit Waterdimmer: 7 l/min 3 bar
Durchflussleistung ohne Waterdimmer: 14 l/min 3 bar
Betriebsdruck: max. 10 bar
Empfohlener Betriebsdruck: 1 - 5 bar
Prüfdruck: 16 bar
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Prüfzeichen: beantragt
Hansgrohe Einhandmischer können in Verbindung
mit hydraulisch und thermisch gesteuerten Durchlauf-
erhitzern eingesetzt werden wenn der Fließdruck
mindestens 1,5 bar beträgt.
Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
Waterdimmer (Durchflussbegrenzer 5a), der hinter
dem Luftsprudler sitzt entfernt werden.
Deutsch
Einhandmischer mit Warmwasserbegrenzung, Jus-
tierung siehe Seite 13.
In Verbindung mit Durchlauferhitzern ist eine Warm-
wassersperre nicht notwendig.
Serviceteile (siehe Seite 3)
1 Griff 96602000
1.1 Griffstopfen 96338000
2 Kugelrosette 94192000
3 Mutter 94194000
4 Kartusche kpl. 92730000
5 Luftsprudler (10) 13085000
6 Zugstange 92620000
7 Schaftbefestigung 96016000
8 Anschlussschlauch 97206000
Sonderzubehör
X Montageschlüssel Set 58085000
(nicht im Lieferumfangenthalten)

4
5
Montage
La robinetterie doit être installée, rincée
et contrôlée conformément aux normes
valables!
1. Purger les conduites d'alimentation.
2. Placer le mitigeur avec le joint caoutchouc sur
le lavabo.
3. Mettre en placele disque métallique avec le
disque caoutchouc et serrer l'écrou.
4. Branchement impératif avec robinet d'arrêt et
d'équerre ou par raccord avec bague de serrage
en laiton et joint d'étanchéïté;
L'eau chaude à gauche - l'eau froide à droite.
5. Fixer la tirette.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions de service
En levant ou en appuyant l'étrier de commande
on actionne l'ouverture ou la fermeture du miti-
geur.
En tournant sur la droite = eau froide,
en tournant sur la gauche = eau chaude.
Informations techniques
Cette robinetterie est équipée en série d’un
waterdimmer (limiteur de débit)
Débit avec waterdimmer à 3 bars: 7 l/min
Débit sans waterdimmer à 3 bars: 14 l/min
Pression de service autorisée: max. 10 bars
Pression de service conseillée: 1 - 5 bars
Pression maximum de contrôle: 16 bars
Température max. d'eau chaude: 80° C
Température recommandée: 65° C
Les mitigeurs monocommandes Hansgrohe fonction-
nent également en association à des chauffe-eau à
commande hydraulique ou thermique à condition
que la pression soit au minimum de
1,5 bars.
Dans ce cas, veuillez enlever sur le mitigeur de
lavabo le waterdimmer (limiteur de débit 5a) qui
se trouve derrière le mousseur.
Français
Mitigeur avec limitation de la température: pour le
réglage voir page 13.
Une limitation de la température n'est pas nécessaire
quand le mitigeur est alimenté par un chauffe-eau
instantané.
Pièces détachées (voir pages 3)
1 étrier de commande 96602000
1.1 cache vis 96338000
2 rosace 94192000
3 écrou 94194000
4 cartouche cpl. 92730000
5 mousseur cpl. (10) 13085000
6 tirette cpl. 92620000
7 fixation cpl. 96016000
8 flexible de raccordement 97206000
Accessoires en option
X clé de montage 58085000
(non livrés avec)

6
7
English
Assembly
The fitting must be installed, flushed and
tested after the valid norms!
1. Flush through the supply pipes.
2. Place the mixer including the sealing washer in
position on the basin.
3. Slip the fixation piece including the washer over
the threaded pins and tighten the nuts.
4. Connect the supply pipes to the isolation valves;
cold right - hot left.
5. Connect the pull rod to the pop-up waste.
The hot and cold water supply’s should be of equal
pressures.
Operation
The mixer is activated by lifting the lever handle.
Move to the left = hot water,
move to the right = cold water.
Technical Data
This mixer series-produced with waterdim-
mer (flow limiter)
Rate of flow with waterdimmer: 7 l/min 3 bars
Rate of flow without waterdimmer: 14 l/min 3
bars
Operating pressure: max. 10 bars
Recommended operating pressure: 1 - 5 bars
Test pressure: 16 bars
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Hansgrohe single lever mixers can be used toge-
ther with hydraulically and thermically controlled
continuous flow heaters if the flow pressure is at
least 1.5 bars.
If the continuous water heater causes any problems
or there is not enough flow of water, the waterdimmer
(5a) located behind the aerator must be removed.
To adjust the hot water limiter on single lever mixers,
please see page 13.
No adjustment is necessary when using a continuous
flow water heater.
Spare parts (see page 3)
1 handle 96602000
1.1 screw cover 96338000
2 flange 94192000
3 nut 94194000
4 cartridge cpl. 92730000
5 aerator cpl. (10) 13085000
6 pop up rod 92620000
7 fixing set 96016000
8 connection hose 97206000
Special accessories
X special tool set 58085000
(not part of delivery)

6
7
Montaggio
La rubinetteria deve essere installata, pulita
e testata secondo le istruzioni riportate!
1. Spurgare bene le tubazioni di alimentazione.
2. Inserire il rubinetto con spessore ne lavabo.
3. Inserire la rosetta scorrevole e la rosetta di
appoggio sopra i tubi ed avvitare il dado.
4. Collegare i tubi collegamento alle valvole ad
angolo. Freddo a destra - caldo a sinistra.
5. Collegare la barra di trazione alle valvola di
scarico.
Attenzione!
Compensare le differenze di pressione tra i
collegamenti dell'acqua fredda e dell'acqua
calda.
Uso
Il miscelatore si apre sollevando la maniglia a
forma di staffa.
Rotazione verso sinistra = acqua calda, rotazione
verso destra = acqua fredda.
Dati tecnici
Questo miscelatore è dotato di serie del
Waterdim (limitatore di flusso).
Potenza di erogaz. con waterdimmer: 7 l/min 3 bar
Potenza di erogaz. senza waterdimmer:14/min 3 bar
Pressione d'uso: max. 10 bar
Pressione d'uso consigliata: 1 - 5 bar
Pressione di prova: 16 bar
Temperatura dell'acqua calda: max. 80° C
Temp. dell'acqua calda consigliata: 65° C
I miscelatori Hansgrohe possono venire usati con
caldaie a "bassa pressione" se la pressione del
flusso è almeno di 1,5 bar.
In questo caso togliere il waterdimmer (limitatore
di flusso 5a) che si trova dietro il rompigetto.
Regolazione del limitatore di erogazione di
acqua calde dei miscelatori monocomando,
vedere pagina 13. In combinazione con le
caldaie istantanee, il limitatore di erogazione di
acqua calda non è necessario.
Italiano
Parti di ricambio (vedi pagg. 3)
1 Maniglia 96602000
1.1 Tappino 96338000
2 Cappuccio 94192000
3 Dado 94194000
4 Cartuccia 92730000
5 Rompigetto (10) 13085000
6 Tirante 92620000
7 Set di fissaggio compl. 96016000
8 Raccordo flessibile 97206000
Accessori speciali
X chiave per montaggio 58085000
(non compresi)

8
9
Montaje
El grifo tiene que ser instalado, probado
y testado, según las normas en vigor!
1. Purgar las tuberías de afluencia.
2. Colocar la grifería en el lavabo junto con el
elemento intermedio de goma.
3. Ponar el anillo de deslizamiento y la arandela
metallica sobre la pieza roscada y apretar la
tuerca.
4. Empalmar los tubos de unión
con las llares de escuadra.
Frío hacia la derecha, caliente hacia la
izquierda.
5. Unir la varilla del tirador al desagüe.
Grandes diferencias de presión entre los
empalmes de agua fría y agua caliente deben
equilibrarse.
Manejo
El mezclador se abre levantando la manecilla
hacia arriba.
Giro hacia la izquierda = agua caliente, giro
hacia la derecha = agua fría.
Datos técnicos
Grifo con recuctor de caudal de serie
„Waterdimmer“.
Caudal máximo con waterdimmer: 7 l/min 3 bares
Caudal máximo sin waterdimmer: 14 l/min 3 bares
Presión en servicio: max. 10 bares
Presión recomendada en servicio: 1 - 5 bares
Presión de prueba: 16 bares
Temperatura del agua caliente: max. 80° C
Temp. recomendada del agua caliente: 65° C
Los mezcladores Hansgrohe pueden ser utilizado
junto con calentadores instantáneos de agua que
sean manejados de manera hidráulica o térmica,
siempre que la presión del caudal ascienda a un
mínimo de 1,5 bares.
En el caso arriba descrito hay que quitar el
waterdimmer (limitador del caudal 5a) el cual se
encuentra detrás del aireador.
Español
Mezclador monomando con limitación del caudal
de agua caliente; ajuste ver pagina 13.
En combianción con calentadores instantáneos no
es necesario una limitación del caudal de agua
caliente.
Repuestos (ver página 3)
1 Manecilla 96602000
1.1 Tapón 96338000
2 Florón 94192000
3 Tuerca 94194000
4 Cartucho 92730000
5 Aireador completo (10) 13085000
6 Tirador completo 92620000
7 Set de fijación completo 96016000
8 Conexión flexible 97206000
Opcional
X Llave de montaje 58085000
(no incluido)

8
9
Montage
Leidingen doorspoelen volgens Norm.
De mengkraan vervolgens monteren en
controleren!
1. Toevoerleidingen vakkundig doorspoelen.
2. Kraan met afdichtingsring in de wastafel
monteren en schroeve aandraaien.
3. Aansluitpijpjes aan hoekstopkranen
aansluiten.
Links = warm water, rechts = koud water.
4. Trekstang aan de afvoerplug bevestigen.
Grote drukverschillen tussen de koud- en warm
wateraansluitingen dienen vermeden te worden.
Bediening
Door het bedienen van de beugelgreep wordt de
mengkraan geopend.
Naar links bewegen = warm water,
naar rechts = koud water.
Technische gegevens
Kraan met Waterdimmer
(doorstroombegrenzer).
Doorstroomcapaciteit met waterdimmer: 7 l/min (3 bar)
Doorstroomcap. zonder waterdimmer: 14 l/min(3bar)
Werkdruk: max. 10 bar
Aanbevolen werkdruk: 1 - 5 bar
Getest bij: 16 bar
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Hansgrohe ééngreepsmengkranen kunnen samen
met hydraulisch en thermisch gestuurde geisers
gebruikt worden indien de uitstroomdruk min. 1,5
bar bedraagt.
In dit geval moet de waterdimmer (doorstroom-
regelaar 5a) worden verwijderd.
Eéngreepsmengkranen met warmwaterbegrenzing,
instelling zie blz. 13.
In kombinatie met geisers is een warmwaterbegrenzing
niet noodzakelijk.
Nederlands
Service onderdelen (zie pag. 3)
1 Greep 96602000
1.1 Greepstopje 96338000
2 Afdekkap 94192000
3 Moer 94194000
4 Kardoes kompl. 92730000
5 Perlator kompl. (10) 13085000
6 Trekstang kompl. 92620000
7 Schachtbevestigingsset kompl. 96016000
8 Aansluitslang 97206000
Toebehoren
X afvoer montagesleutel 58085000
(Wordt niet meegeleverd)

10
11
Montering
Ifølge gældende regler, skal armaturet
monteres, skylles igennem og afprøves!
1. Skyl tilførselsledningerne grundigt.
2. Montér armaturen i servanten med
mellemlagsskive.
3. Skyd skive og mellemlagsskive over gevindstussen
og trekk til skruerne.
4. Tilslutingsslangerne tilsluttes:
koldt højre, varmt venstre.
5. Montér løftop-stang til afløbsventilen.
Stor trykforskel mellem koldt og varmt vand bør
udjævnes.
Brugsanvisning
Ved at hæve bøjlegrebet åbnes for vandet.
Drejing til venstre = varmt vand,
drejing til højre = koldt vand.
Tekninske data
Armaturet er forsynet med Waterdimmer
(gennemstrømningsbegrænser)
Gennemstrømnigskap. med waterdimmer:7 l/min 3 bar
Gennemstrømnigskap. uden waterdimmer:14 l/min 3 bar
Driftstryk: max. 10 bar
Anbefalet driftstryk: 1 - 5 bar
Prøvetryk: 16 bar
Varmtvandstemperatur: max. 80° C
Anbefalet varmtvandstemperatur: 65° C
Hansgrohe etgrebsarmaturer kan anvendes i
forbindelse med hydraulisk- og termiskstyrede
gennemstrømningsvandvarmere ved et vandtryk
på 1,5 BAR.
Afmontér waterdimmer (gennemstrømnings-
begrænseren 5a).
Et-grebsarmaturer med varmtvandsbegrænsning,
justering se side 13.
I forbindelse med gennemstrømningsvandvarmer er
en varmtvandsbegrænsning ikke nødvendig.
Dansk
Reservedele (se s. 3)
1 Greb 96602000
1.1 Dækknap til grep 96338000
2 Dækskive 94192000
3 Møtrik 94194000
4 Indmat 92730000
5 Perlator kpl. (10) 13085000
6 Løftop-stang 92620000
7 Festedel 96016000
8 Tilslutningsslange 97206000
Specialtilbehør
X Monteringsnøgle-sæt 58085000
(leveres ikke)

10
11
Montagem
A misturadora deve ser instalada, purgada
e testada de acordo com as normas em
vigor!
1. Purgar bem as tubagens de alimentação de
água.
2. Colocar a misturadora com o vedante no
lavatório.
3. Enfiar os vedantes e a porca de aperto e apertar
as porcas.
4. Ligar os tubos de alimentação da misturadora
às torneiras de esquadria.
Fria à direita - quente à esquerda.
5. Ligue a vareta à alavanca da válvula
automática.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Manuseamento
Levantar o manípulo para abrir a água.
Rodar para a esquerda = água quente,
rodar para a direita = água fria
Dados Técnicos
Misturadoras produzidas em série com
Waterdimmer (limitador de caudal).
Caudal com waterdimmer: 7 l/min 3 bar
Caudal sem waterdimmer: 14 l/min 3 bar
Pressão de funcionamento: max. 10 bar
Pressão de func. recomendada: 1 - 5 bar
Pressão testada: 16 bar
Temperatura da água quente: max. 80° C
Temp. água quente recomendada: 65° C
As misturadoras monocomando Hansgrohe podem
ser utilizadas com esquentadores (de
controlo térmico ou hidráulico) desde que a pressão
de utilização seja, no minimo, de 1,5 bar.
Neste caso o waterdimmer (limitador de caudal 5a)
existente por trás do emulsor deverá ser retirado.
Português
Misturadora momocomando equipada com limitador
de temperatura (vide pàg.13).
Não se aplica quando são utilizados esquentadores
instantâneos.
Peças de substituição (ver página 3)
1 Manípulo 96602000
1.1 Tampão 96338000
2 Espelho 94192000
3 Porca 94194000
4 Cartucho (completa) 92730000
5 Emulsor (10) 13085000
6 Vareta 92620000
7 Porca de fixação 96016000
8 Tubo flexível 97206000
Acessórios especiais
X chave especial 58085000
(não vem incluído)

12
13
Polski
Montaż
Armatura musi być zamontowana,
przepłukana i wypróbowana według
obowiązujących norm!
1. Przepłukać instalację.
2. Wstawić armaturę z uszczelką na umywalkę.
3. Podkładkę i śrubę mocującą przełożyć przez
węże przyłączeniowe i trzpień gwintowany,
dokręcić nakrętką.
4. Podłączyć wężyki do zaworków kątowych,
zimna woda-prawa strona, ciepła-lewa stro-
na.
5. Podłączyć cięgło z odpływem.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Obsługa
Przez skierowanie uchwytu mieszacza do góry
następuje jego uruchomienie.
Obrót uchwytu w lewo = woda cieplejsza.
Obrót uchwytu w prawo = woda zimniejsza.
Dane techniczne
Armatura produkowana seryjnie z funkcją
Waterdimmer (ogranicznik przepływu).
Wydajność przepływu z
ogranicznikiem przepływu: 7 l/min 3 bar
Wydajność przepływu bez
ogranicznika przepływu: 14 l/min 3 bar
Ciśnienie max.: max. 10 bar
Ciśnienie zalecane: 1 - 5 bar
Ciśnienie próbne: 16 bar
Maksymalna temperatura wody gorącej:max. 80° C
Zalecana temperatura wody gorącej: 65° C
Mieszacze jednouchwytowe Hansgrohe mogą być
stosowane w połączeniu z przepływowymi podgrze-
waczami wody, sterowanymi hydraulicznie i termicz-
nie, jeśli ciśnienie wody wynosi min. 1.5 bar.
W przypadku problemów z przepływowymi
podgrzewaczami wody lub jeśli chcemy uzyskać
większy przepływ wody można usunąć ogranicznik
przepływu (5a) znajdujący się za perlatorem.
Mieszacz jednouchwytowy z ograniczeniem wody
gorącej, justowanie - patrz str. 13.
W połączeniu z przepływowymi podgrzewaczami
wody blokada wody gorącej nie jest konieczna.
Serviceteile (siehe Seite 3)
1 Uchwyt 96602000
1.1 Korek maskujący 96338000
2 Rozeta kulowa 94192000
3 Nakrętka 94194000
4 Wkład kpl. 92730000
5 Napowietrzacz (perlator) (10) 13085000
6 Cięgło 92620000
7 Mocowanie 96016000
8 Wąż przyłączeniowy 97206000
Wyposażenie dodatkowe
X Zestaw klucza montażowego 58085000
(nie zawiera się)

12
13
Warmwasserbegrenzung: Warmwassertemperatur 60°C, Kaltwassertemperatur 10°C, Fließdruck 3 bar.
Limiteur d’eau chaude: Température d’eau chaude 60°C, Température d’eau froide 10°C, Pression dynamique 3 bar.
Hot water limiter: hot water temperature 60°C, cold water temperature 10°C, flow rate 3 bars.
Limitatore di acqua calda: temperatura dell’acqua calda 60°C, temperatura dell’acqua fredda 10°C, pressione 3 bar.
Limitación del agua caliente: temperature del agua caliente 60°C, temperatura del agua fria 10°C, presión dinámica 3 bar.
Warmwaterbegrenzing: Warmwatertemperatuur 60°C, Koudwatertemperatuur 10°C, stroomdruk 3 bar.
Varmtvandsbegrænsning: Varmtvandstemperatur 60o C, koldtvandstemperatur 10o C, vandtryk 3 bar.
Limitador de água quente: Temperatura da água quente 60°C, Temperatura da água fria 10°C, Pressão 3 bar.
Ograniczenie ciepłej wody: temperatura ciepłej wody 60°C, temperatura zimnej wody 10°C, ciśnienie 3 bary.
21 3
4 5
6 7

14
15

14
15

16
07/2004 9.09955.01
Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
