Hans Grohe Logis 71630000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  / 30
Lesezeichen
Deutsch 2
Français 3
English 4
Italiano 5
Español 6
Nederlands 7
Dansk 8
Português 9
Polski 10
Česky 11
Slovensky 12
中文 13
Русский 14
Magyar 15
Suomi 16
Svenska 17
Lietuviškai 18
Hrvatski 19
Türkçe 20
Română 21
Ελληνικά 22
Slovenski 23
Estonia 24
Latvian 25
Srpski 26
Norsk 27
БЪЛГАРСКИ 28
Shqip 29
30 

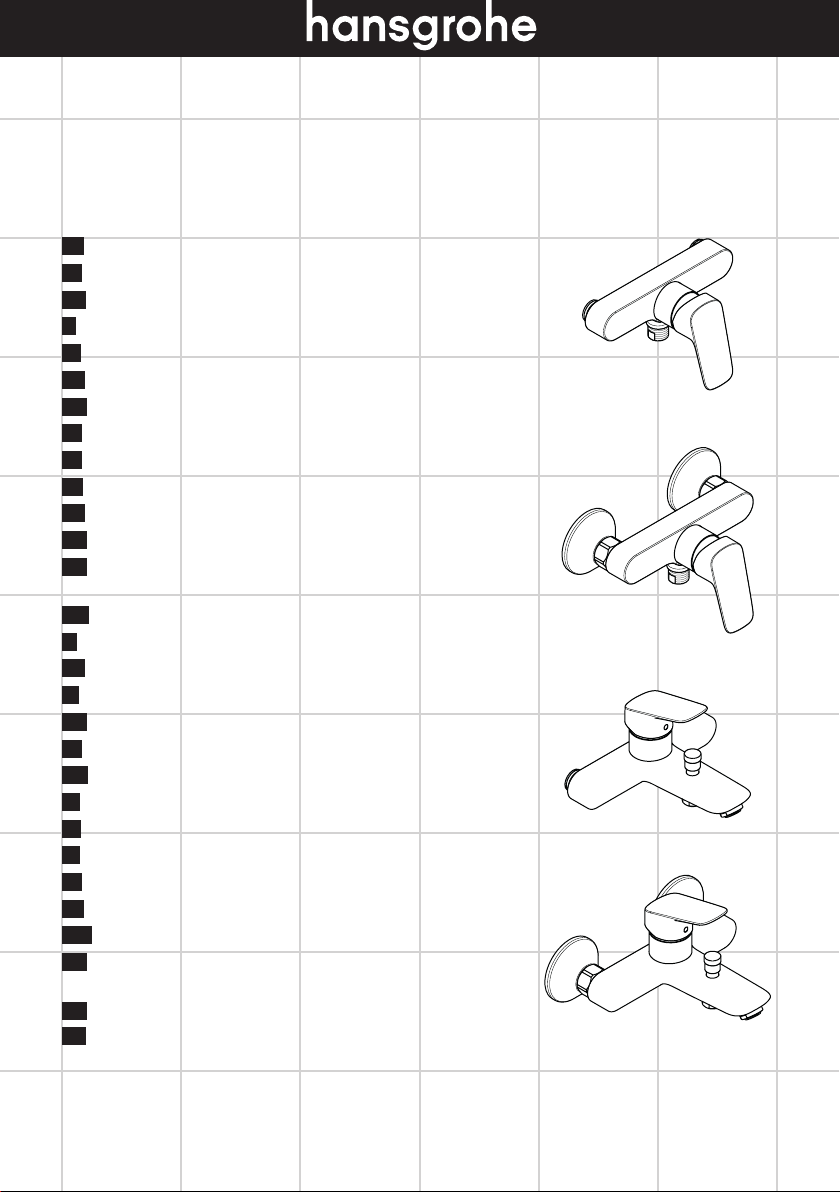

Logis
71400000
Logis
71600000
Logis
71430000
Logis
71630000

Montage siehe Seite 31
Deutsch
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• 71400000: Der im Wannenmischer eingesetzte
Umsteller (Typ HC) ist als Einrichtung zur Absicherung
gegen Rücksaugung ausgeführt. Daher muss sich die
Unterkante des Umstellers min. 250 mm über dem
höchstmöglichen Schmutzwasserspiegel befinden.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Störung Ursache Abhilfe
Wenig Wasser -Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen
-Siebdichtung der Brause ver-
schmutzt
-Siebdichtung zwischen Brause und
Schlauch reinigen
Armatur schwergängig -Kartusche defekt, verkalkt -Kartusche austauschen
Armatur tropft -Kartusche defekt -Kartusche austauschen
Zu niedrige Warmwassertemperatur -Warmwasserbegrenzung falsch
eingestellt
-Warmwasserbegrenzung einstellen
Durchlauferhitzer schaltet nicht ein -Drossel in der Handbrause nicht
ausgebaut
-Drossel aus der Handbrause ent-
fernen
-Siebdichtung der Brause ver-
schmutzt
-Siebdichtung zwischen Brause und
Schlauch reinigen
-Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen

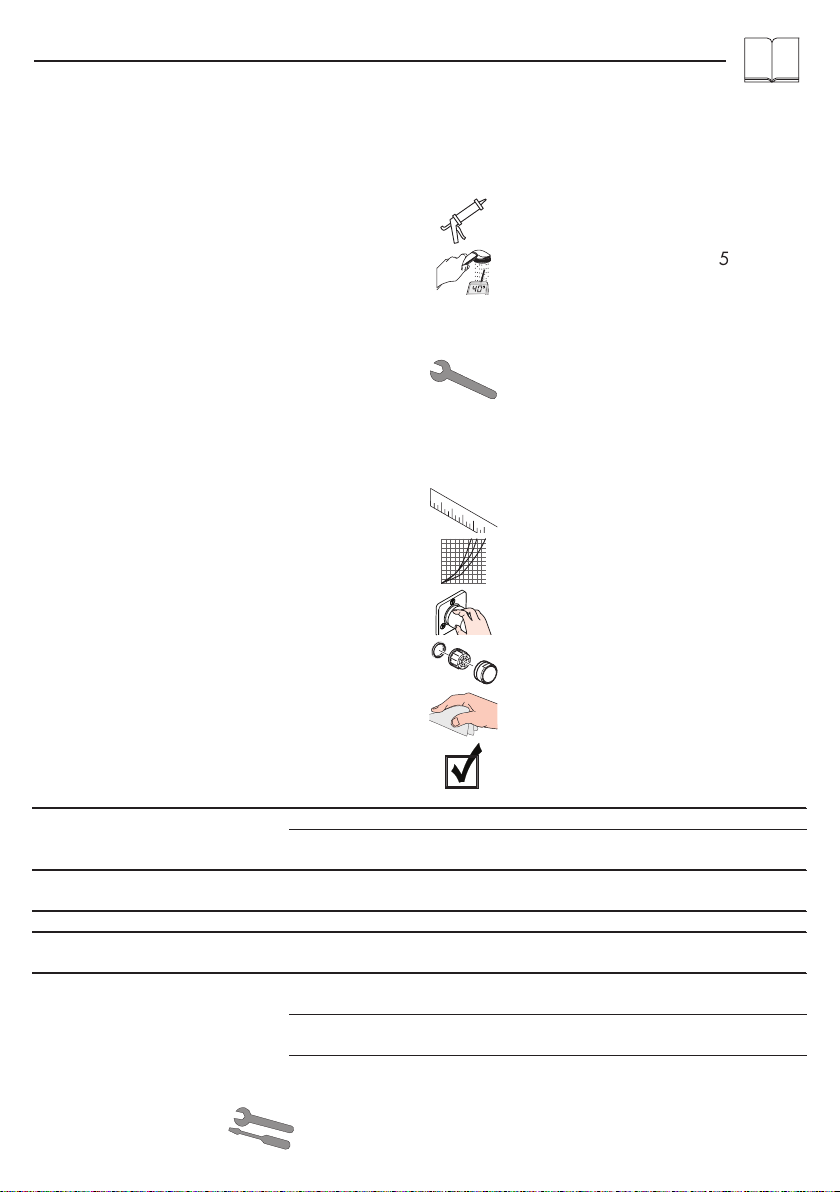

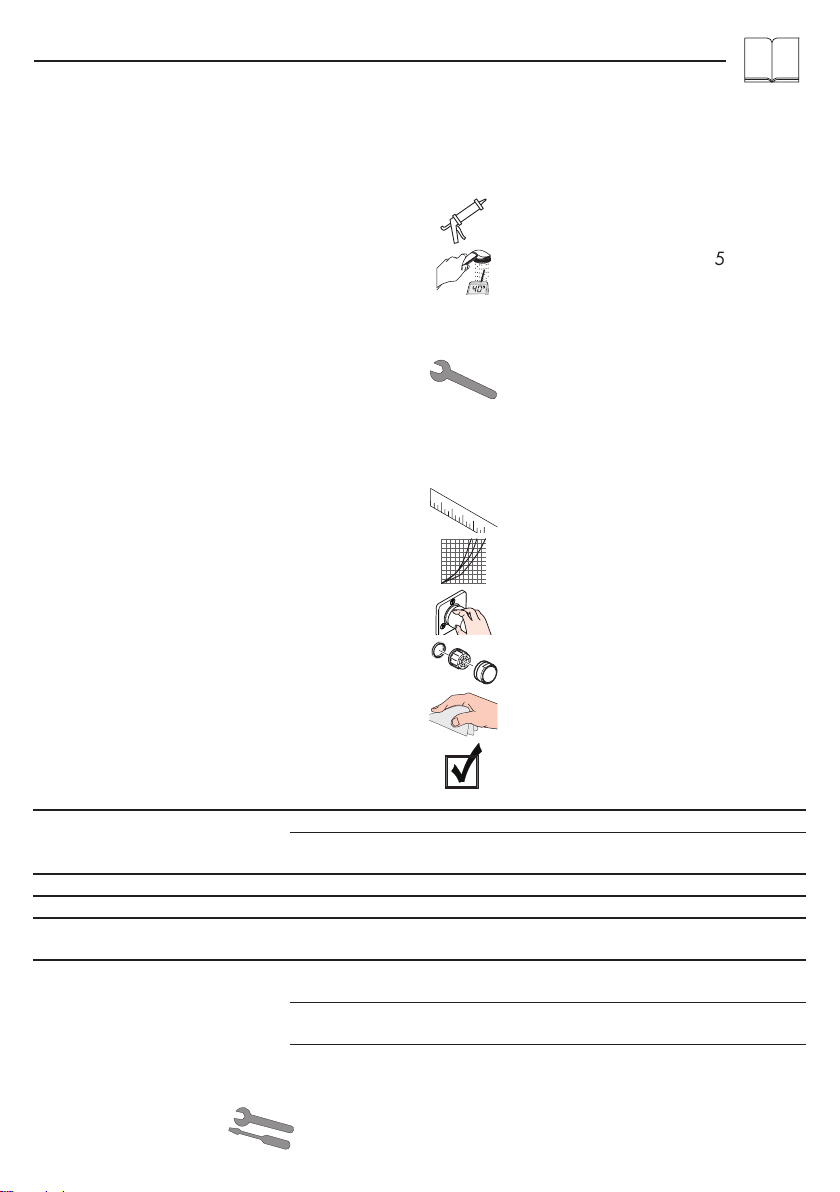

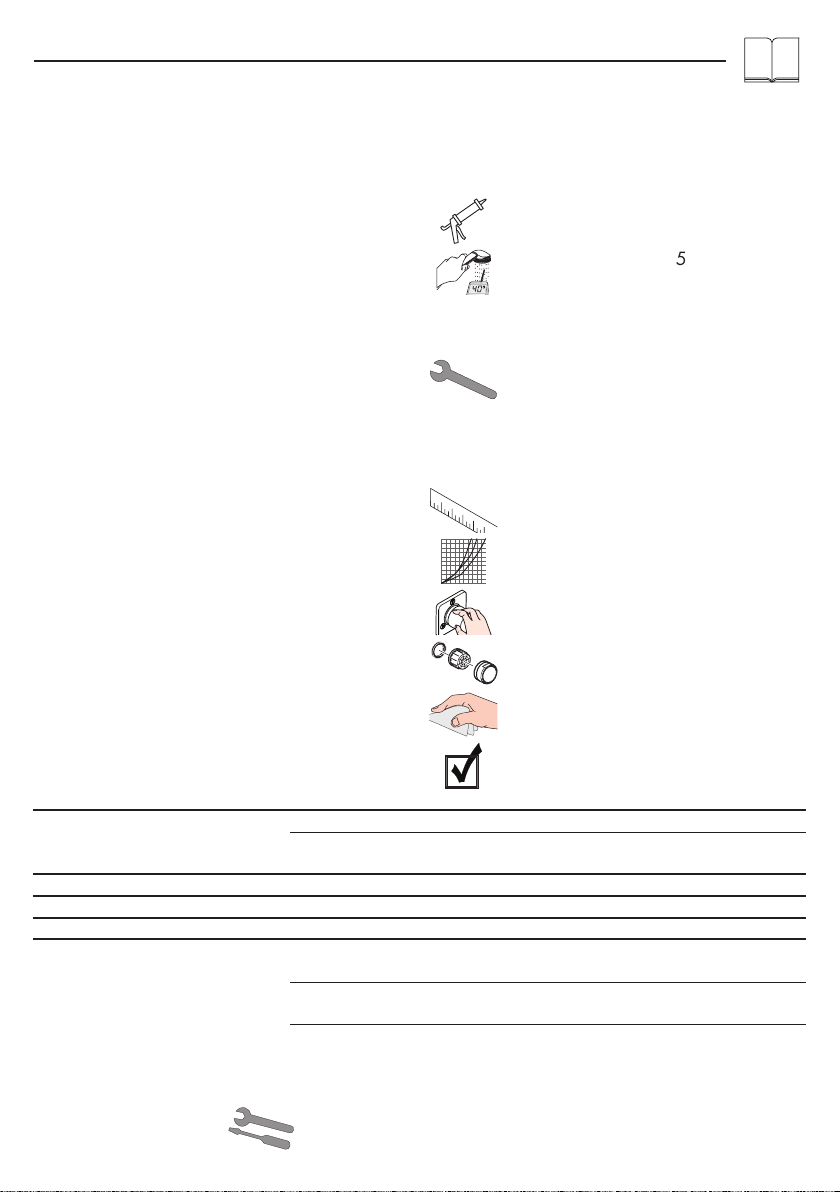

Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Justierung (siehe Seite 5)
Einstellen der Warmwasserbegrenzung. In
Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.
Wartung (siehe Seite 40)
Rückflussverhinderer müssen gemäß DIN EN
1717 regelmäßig in Übereinstimmung mit
nationalen oder regionalen Bestimmungen
(DIN 1988 einmal jährlich) auf ihre Funktion
geprüft werden.
Reinigung
siehe beiliegende Broschüre.
Maße (siehe Seite 34)
Durchflussdiagramm
(siehe Seite 34)
Bedienung (siehe Seite 38)
Serviceteile (siehe Seite 36)
Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
2
Prüfzeichen (siehe Seite 40)

Montage voir pages 31
Français
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu'à se laver et
à assurer l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• 71400000: L'inverseur (type HC) utilisé dans le
mitigeur bain-douche est conçu en tant que protection
contre la réaspiration. C'est la raison pour laquelle le
bord inférieur de l'inverseur doit se trouver au moins à
250 mm au-dessus du niveau d'eau usée le plus haut
possible.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Dysfonctionnement Origine Solution
Pas assez d´eau -Clapet anti-retour bloque -Changez le clapet antiretour
-Joint-filtre de douchette encrassé -Nettoyer le joint-filtre entre la dou-
chette et le flexible
Dureté de fonctionnement -Cartouche défectueuse, entartrée -Changer la cartouche
Le mitigeur goutte -Cartouche défectueuse -Changer la cartouche
Température d'eau chaude trop
basse, pas d´eau froide
-Limiteur de température mal posi-
tionné
-Positionner le limiteur de tempéra-
ture
La chauffe-eau instantané ne s'allume
pas
-Réducteur de débit non démonté -Démonter le réducteur de débit de
la douchette
-Joint-filtre de douchette encrassé -Nettoyer le joint-filtre entre la dou-
chette et le flexible
-Clapet anti-retour bloque -Changez le clapet antiretour

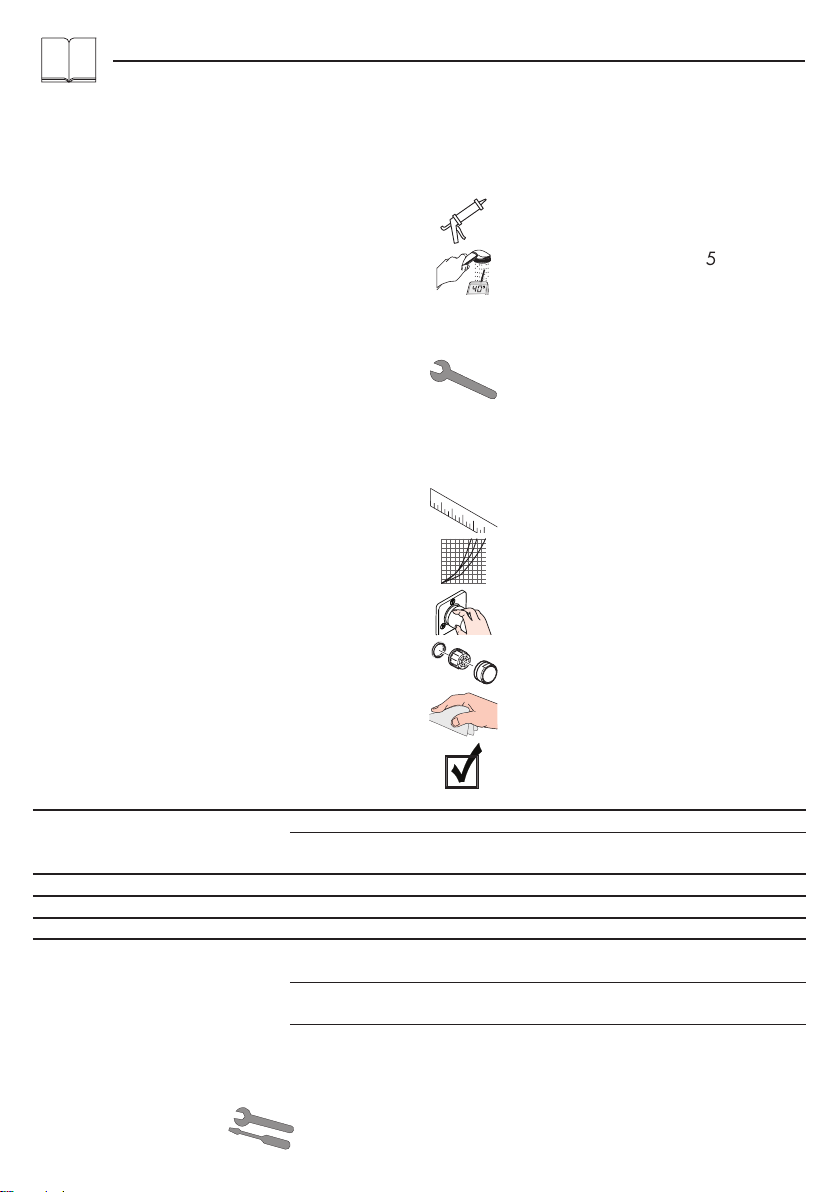

Description du symbole
Ne pas utiliser de silicone contenant de
l'acide acétique!
Etalonnage (voir pages 5)
Réglage de la limitation d'eau chaude. En
liaison avec les chauffe-eau, un blocage de
l'eau chaude n'est pas recommandable.
Entretien (voir pages 40)
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme
EN 1717 ou conformément aux dispositions
nationales ou régionales quant à leur fonc-
tion (au moins une fois par an).
Nettoyage
voir la brochure ci-jointe.
Dimensions (voir pages 34)
Diagramme du débit
(voir pages 34)
Instructions de service (voir
pages 38)
Pièces détachées (voir pages 36)
Avec dispositif anti-retour
Le produit est exclusivement conçu pour de l'eau
potable!
3
Classification acoustique et
débit (voir pages 40)

Assembly see page 31
English
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleaning purposes.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be oberserved.
• 71400000: The diverter (type HC) installed in the
bath mixer is designed as an anti-retraction device. For
this reason, the lower edge of the diverter must be at
least 250 mm above the highest possible dirty water
level.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
Fault Cause Remedy
Insufficient water -check valve hasn't moved back -Exchange check valves
-Shower filter seal dirty -Clean filter seal between shower
and hose
Mixer stiff -Cartridge defective, calcified -Exchange cartridge
Mixer dripping -Cartridge defective -Exchange cartridge
Hot water temperature too low -Hot water limiter incorrectly set -Set hot water limiter
Instantaneous heater didn’t work -Flow limiter in handshower isn’t
removed
-Remove flow limiter
-Shower filter seal dirty -Clean filter seal between shower
and hose
-check valve hasn't moved back -Exchange check valves

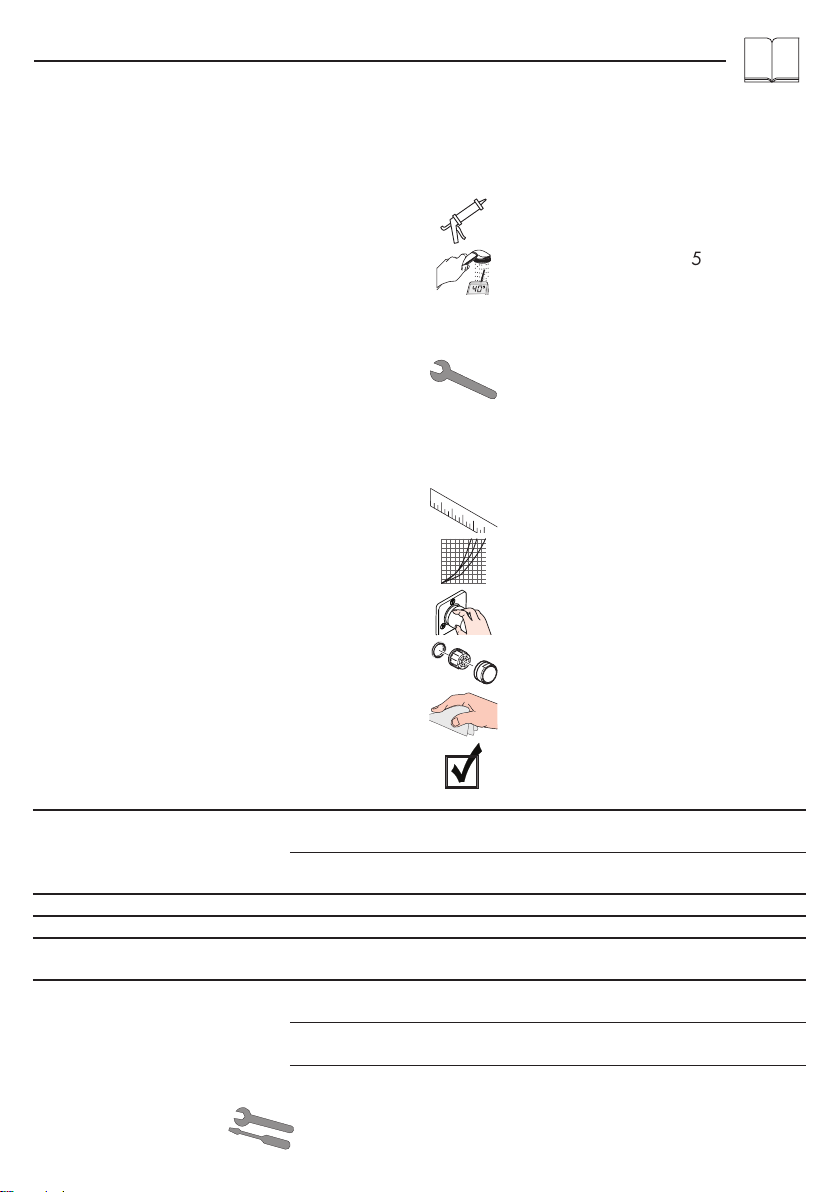

Symbol description
Do not use silicone containing acetic acid!
Adjustment (see page 5)
To adjust the hot water limiter. Using a hot
water limiter in combination with a continu-
ous flow water heater is not recommended.
Maintenance (see page 40)
The check valves must be checked regularly
according to DIN EN 1717 in accordance
with national or regional regulations (at least
once a year).
Cleaning
see enclosed brochure.
Dimensions (see page 34)
Flow diagram
(see page 34)
Operation (see page 38)
Spare parts (see page 36)
Safety against backflow
The product is exclusively designed for drinking water!
4
Test certificate (see page 40)

Montaggio vedi pagg. 31
Italiano
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato esclusivamen-
te per l'giene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• 71400000: Il deviatore (tipo HC) impiegato nel
miscelatore della vasca è eseguito come dispositivo
di sicurezza contro un'aspirazione di riflusso. Pertanto
il bordo inferiore del deviatore deve trovarsi almeno
250 mm sopra il livello massimo possibile dell'acqua
sporca.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Problema Possibile causa Rimedio
Scarsità d'acqua -Valvola antiriflusso non funziona
correttamentet
-Sostituire la valvola antiriflusso
-Guarnizione del filtro della doccia
sporca
-Pulire la guarnizione del filtro tra
doccia e flessibile
Miscelatore duro -Cartuccia difettosa -Sostituire la cartuccia
Miscelatore gocciola -Cartuccia difettosa -Sostituire la cartuccia
Temperatura dell'acqua calda -Limitazione dell'acqua calda rego-
lata male
-Regolare la limitazione dell'acqua
calda
La caldaia istantanea non lavora -Il limitatore di portata non è stato
smontato dalla doccetta
-Smontare il limitatore di portata
dalla doccetta
-Guarnizione del filtro della doccia
sporca
-Pulire la guarnizione del filtro tra
doccia e flessibile
-Valvola antiriflusso non funziona
correttamentet
-Sostituire la valvola antiriflusso
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Taratura (vedi pagg. 5)
Regolazione del limitatore di erogazione
d'acqua calda. Un limitatore di erogazione
di acqua calda in combinazione con le
caldaie istantanee non è consigliabile.
Manutenzione (vedi pagg. 40)
La valvola di non ritorno deve essere control-
lata regolarmente come da DIN EN 1717,
secondo le normative nazionali e regionali
(almeno una volta all'anno).
Pulitura
vedi il prospetto accluso.
Ingombri (vedi pagg. 34)
Diagramma flusso
(vedi pagg. 34)
Procedura (vedi pagg. 38)
Parti di ricambio (vedi pagg. 36)
Sicurezza antiriflusso
Il prodotto è concepito esclusivamente per acqua
potabile!
5
Segno di verifica (vedi pagg. 40)

Montaje ver página 31
Español
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción so se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• 71400000: El cambiador (tipo HC) integrado en la
batería de la bañera es un seguro contra la reab-
sorción. Por lo tanto el borde inferior del cambiador
debe encontrarse al menos a 250 mm sobre el nivel
más alto posible de agua usada.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
Problema Causa Solución
Sale poca agua -válvula anti-retorno cerrada -cambiar válvula anti-retorno
-Filtro de la teleducha sucio -Limpiar / Cambiar filtro entre flexo
y teleducha
Manecilla va dura -cartucho dañado -cambiar el cartucho
Grifo pierde agua -cartucho dañado -cambiar el cartucho
Temperatura del agua caliente dema-
siado baja
-tope de agua caliente mal -ajustar tope
Calentador instantáneo no se
enciende
-no se ha quitado limitador de cau-
dal de la teleducha
-quitar limitador de caudal
-Filtro de la teleducha sucio -Limpiar / Cambiar filtro entre flexo
y teleducha
-válvula anti-retorno cerrada -cambiar válvula anti-retorno
Descripción de símbolos
No utilizar silicona que contiene ácido
acético!
Ajuste (ver página 5)
Ajuste del límite de agua caliente. En com-
binación con calentadores continuos no es
recomendable utilizar un bloqueo de agua
caliente.
Mantenimiento (ver página 40)
Las válvulas anti-retorno tienen que ser con-
troladas regularmente según la norma DIN
EN 1717, en acuerdo con las regulaciones
nacionales o regionales (una vez al año,
por lo menos).
Limpiar
ver el folleto adjunto.
Dimensiones (ver página 34)
Diagrama de circulación
(ver página 34)
Manejo (ver página 38)
Repuestos (ver página 36)
Seguro contra el retorno
El producto ha sido concebido exclusivamente para
agua potable.
6
Marca de verificación (ver pági-
na 40)

Montage zie blz. 31
Nederlands
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• 71400000: De in de badmengkraan gebruikte rege-
laar (type HC) is uitgevoerd als inrichting ter beveili-
ging tegen terugzuiging. Daarom moet de onderkant
van de regelaar zich min. 250 mm boven de hoogst
mogelijke vuilwaterspiegel bevinden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Storing Oorzaak Oplossing
Weinig water -Terugslagklep zit vast -Terugslagklep uitwisselen
-Zeefdichting handdouche verstopt -Zeefdichting handdouche reinigen
Bediening zwaar -Kardoes defect of verkalkt -Kardoes uitwisselen
Mengkraan lekt -Kardoes defect -Kardoes uitwisselen
Temperatuur van warm water te laag -Heetwaterbegrenzer verkeerd
ingesteld
-Heetwaterbegrenzer instellen
Doorstroomtoestel schakelt niet in -Begrenzer van handdouche niet
verwijderd
-Begrenzer uit handdouche verwij-
deren
-Zeefdichting handdouche verstopt -Zeefdichting handdouche reinigen
-Terugslagklep zit vast -Terugslagklep uitwisselen
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Instellen (zie blz. 5)
Instellen van de warmwaterbegrenzing.
In combinatie met een doorstromer is een
warmwaterblokkering niet aanbevelens-
waardig.
Onderhoud (zie blz. 40)
Keerkleppen moeten volgens DIN EN 1717
regelmatig en volgens plaatselijk geldende
eisen op het funktioneren gecontroleerd
worden. (Tenminste een keer per jaar).
Reinigen
zie bijgevoegde brochure.
Maten (zie blz. 34)
Doorstroomdiagram
(zie blz. 34)
Bediening (zie blz. 38)
Service onderdelen (zie blz. 36)
Beveiligd tegen terugstromen
Het product is uitsluitend ontworpen voor drinkwater!
7
Keurmerk (zie blz. 40)

Montering se s. 31
Dansk
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• 71400000: Omstilleren (type HC), som er integreret
i blanderen, er konstrueret som sikring mod retursug-
ning. Derfor skal omstillerens underkant være mindst
250 mm over det højst mulige snavsevandsniveau.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Fejl Årsag Hjælp
For lidt vand -Kontraventilen hænger -Udskift kontraventil
-Sien mellem bruser og slange er
snavset
-Rengør sien mellem bruser og
slange
Grebet går trægt -Kartusche defekt, tilkalket -Udskift kartusche
Armaturet drypper -Defekt kartusche -Udskift kartusche
For lav varmtvands-temperatur -Varmtvandsbegræns-ningen er for-
kert indstillet
-Indstil varmtvandsbe-grænsningen
Vandvarmeren går ikke i gang -Vandsparen i håndbruseren er ikke
fjernet
-Afmonter vandsparen i håndbru-
seren
-Sien mellem bruser og slange er
snavset
-Rengør sien mellem bruser og
slange
-Kontraventilen hænger -Udskift kontraventil
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig
silikone!
Forindstilling (se s. 5)
Indstilling af varmvandsbegrænsningen. I
forbindelse med gennemstrømningsvandvar-
mere anbefaler vi ikke en varmvandsspærre.
Service (se s. 40)
Ifølge DIN EN 1717 skal gennmestrømnings-
begrænsere i overenstemmelse med natio-
nale regler afprøves regelmæssigt (mindst en
gang om året).
Rengøring
se venligst den vedlagte brochure.
Målene (se s. 34)
Gennemstrømningsdiagram
(se s. 34)
Brugsanvisning (se s. 38)
Reservedele (se s. 36)
Med indbygget kontraventil
Produktet er udelukkende beregnet til drikkevand!
8
Godkendelse (se s. 40)

Montagem ver página 31
Português
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• 71400000: O inversor (tipo HC), utilizado na mistu-
radora de monobloco para banheira, funciona como
proteção contra reaspiração. Por este motivo, o bordo
inferior do inversor deve situar-se pelo menos 250 mm
acima do nível máximo da água suja.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Falha Causa Solução
Água insuficiente -Válvula anti-retorno está presa -Trocar a válvula anti-retorno
-Filtro do vedante do chuveiro sujo -Limpar o filtro entre o chuveiro e o
tubo flexível
Misturadora perra -Cartucho defeituoso,calcificado -Substituir o cartucho
Misturadora a pingar -Cartucho defeituoso -Substituir o cartucho
Temperatura da água quente muito
baixa
-O limitador de temperatura está
incorrectamente colocado
-Regular o limitador de temperatura
O esquentador instantâneo não
funciona
-O limitador de caudal não foi
retirado
-Retirar o limitador de caudal
-Filtro do vedante do chuveiro sujo -Limpar o filtro entre o chuveiro e o
tubo flexível
-Válvula anti-retorno está presa -Trocar a válvula anti-retorno
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Afinação (ver página 5)
Ajuste do limitador de água quente. Em
combinação com um esquentador, não é
recomendável o uso de um bloqueio de
água quente.
Manutenção (ver página 40)
As válvulas anti-retorno devem ser verifica-
das regularmente de acordo com a DIN EN
1717 segundo os regulamentos nacionais
ou regionais (pelo menos uma vez por ano).
Limpeza
consultar a seguinte brochura.
Medidas (ver página 34)
Fluxograma
(ver página 34)
Funcionamento (ver página 38)
Peças de substituição (ver página
36)
Função anti-retorno e anti-vácuo
Este produto foi única e exclusivamente concebido para
água potável!
9
Marca de controlo (ver página
40)

Montaż patrz strona 31
Polski
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• 71400000: Przełącznik (typu HC), zastosowany w
mieszaczu wannowym, został zaprojektowany jako
sprzęt do zabezpieczenia przed zasysaniem wstecz-
nym. Z tego względu, dolna krawędź przełącznika
musi się znajdować co najmniej 250 mm ponad
najwyższym możliwym poziomem brudnej wody.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Usterka Przyczyna Pomoc
Mała ilość wody -Zablokowane zabezpieczenie
przed przepływem zwrotnym
-Wymienić zabezpieczenie przed
przepływem zwrotnym
-Zabrudzona uszczelka z sitkiem w
prysznicu
-Oczyścić uszczelkę z sitkiem pomię-
dzy prysznicem a wężem
Uchwyt armatury pracuje z wysiłkiem -Uszkodzony wkład, zakamieniony -Wymiana wkładu
Armatura cieknie -Uszkodzony wkład -Wymiana wkładu
Za niska temperatura ciepłej wody -Niewłaściwe ustawienie ogranicz-
nik ciepłej wody
-Ustawić ogranicznik ciepłej wody
Przepływowy podgrzewacz wody
nie załącza się
-Dławik przepływu nie został usunię-
ty z prysznica ręcznego
-Usunąć dławik z prysznica ręcz-
nego
-Zabrudzona uszczelka z sitkiem w
prysznicu
-Oczyścić uszczelkę z sitkiem pomię-
dzy prysznicem a wężem
-Zablokowane zabezpieczenie
przed przepływem zwrotnym
-Wymienić zabezpieczenie przed
przepływem zwrotnym
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Ustawianie (patrz strona 5)
Ustawianie ogranicznika ciepłej wody.
Używanie ogranicznika temperatury wody
w połączeniu z przepływowym podgrzewa-
czem wody nie jest zalecane.
Konserwacja (patrz strona 40)
Działanie zabezpieczeń przed przepływem
zwrotnym, zgodnie z normą DIN EN 1717 i
miejscowymi przepisami, musi być kontrolo-
wane (DIN 1988, raz w roku).
Czyszczenie
patrz dołączona broszura.
Wymiary (patrz strona 34)
Schemat przepływu
(patrz strona 34)
Obsługa (patrz strona 38)
Części serwisowe (patrz strona 36)
Zabezpieczony przed przepływem zwrotnym
Produkt przeznaczony wyłącznie do wody pitnej!
10
Znak jakości (patrz strona 40)

Montáž viz strana 31
Česky
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• 71400000: Přepínač vanové baterie (typu HC) je
koncipován jako zařízení bránící zpětnému sání. Proto
se musí spodní hrana přepínače nacházet alespoň
250 mm nad nejvyšší možnou hladinou znečištěné
vody.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Porucha Příčina Odstranění
Málo vody -Zpětný ventil je zablokován -Vyměnit zpětný ventil
-Sítko v těsnění u sprchy zanesené -Vyčistit sítko v těsnění mezi sprchou
a hadicí
Armatura jde ztěžka -Kartuše je vadná, zanesená·vodním
kamenem
-Kartuši vyměnit
Armatura odkapává -Kartuše je vadná -Kartuši vyměnit
Nízká teplota teplé vody -Špatně nastavená zarážka pro
teplou vodu
-Seřídit zarážku pro teplou vodu
Průtokový ohřívač nezapíná -Není odstraněn kroužek ze sprchy -Odstranit kroužek ze sprchy
-Sítko v těsnění u sprchy zanesené -Vyčistit sítko v těsnění mezi sprchou
a hadicí
-Zpětný ventil je zablokován -Vyměnit zpětný ventil
Popis symbolů
Nepoužívat silikon s obsahem kyseliny
octové!
Nastavení (viz strana 5)
Nastavení omezovače teplé vody. Ve
spojení s průtokovým ohřívačem se použití
uzávěru teplé vody nedoporučuje.
Údržba (viz strana 40)
U zpětných ventilů se musí podle DIN EN
1717 v souladu s národními nebo regio-
nálními předpisy testovat jejich funkčnost
(alespoň jednou ročně).
Čištění
viz přiložená brožura.
Rozmìry (viz strana 34)
Diagram průtoku
(viz strana 34)
Ovládání (viz strana 38)
Servisní díly (viz strana 36)
Vlastní jištění proti zpětnému nasátí.
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
11
Zkušební značka (viz strana 40)

Montáž viď strana 31
Slovensky
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
• 71400000: Prestavovač (typ HC) použitý vo
vaňovom zmiešavači je vyhotovený ako zariadenie
na zaistenie proti spätnému nasávaniu. Preto sa musí
spodná hrana prestavovača nachádzať min. 250 mm
nad najvyššie možnou hladinou znečistenej vody.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
Porucha Príčina Pomoc
Málo vody -Obmedzovač spätného nasatia je
zablokovaný
-Vymeniť obmedzovač spätného
nasatia
-Sitko v tesnení sprchy je znečistené -Vyčistiť sitko tesnení medzi sprchou
a hadicou
Armatúra "chodí" ťažko -Kartuša je poškodená, vápenaté
usadeniny
-Vymeniť kartušu
Z armatúry kvapká voda -Kartuša je poškodená -Vymeniť kartušu
Nízka teplota teplej vody -Nesprávne nastavená zarážka na
teplú vodu
-Nastavenie zarážky na teplú vodu
Prietokový ohrievač nezapína -Nie je odstránený krúžok zo sprchy -Odstrániť krúžok zo sprchy
-Sitko v tesnení sprchy je znečistené -Vyčistiť sitko tesnení medzi sprchou
a hadicou
-Obmedzovač spätného nasatia je
zablokovaný
-Vymeniť obmedzovač spätného
nasatia
Popis symbolov
Nepoužívať silikón s obsahom kyseliny
octovej!
Nastavenie (viď strana 5)
Nastavenie obmedzenia teplej vody. V spo-
jení s prietokovými ohrievačmi sa neodporú-
ča použitie obmedzovača teplej vody.
Údržba (viď strana 40)
Pri spätných ventiloch sa musí podľa DIN
EN 1717 v súlade s národnými alebo regi-
onálnymi predpismi testovať ich funkčnosť
(aspoň raz ročne).
Čistenie
nájdete v priloženej brožúre.
Rozmery (viď strana 34)
Diagram prietoku
(viď strana 34)
Obsluha (viď strana 38)
Servisné diely (viď strana 36)
Vlastná poistka proti spätnému nasatiu.
Výrobok je koncipovaný výhradne pre pitnú vodu!
12
Osvedčenie o skúške (viď strana
40)

安装 参见第页 31
中文
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
淋浴系统只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
• 71400000:安装在冷热水混合开关中的转换装
置（HC型）用于防止水流回吸。所以转换装置
下边缘必须至少高于脏水反水弯250mm。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大80°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
问题 原因 补救
龙头出水量小 -单向阀装反 -正确安装单向阀
-花洒滤网有垃圾堵塞 -清洗花洒和软管间的过滤密封件
龙头不灵活 -阀芯损坏，结垢 -更换阀芯
龙头滴水 -阀芯损坏 -更换阀芯
热水温度过低 -热水控制器设置错误 -设置热水控制器
燃气热水器不工作 -手持花洒的流量限制器没有去除 -去除流量限制器
-花洒滤网有垃圾堵塞 -清洗花洒和软管间的过滤密封件
-单向阀装反 -正确安装单向阀
符号说明
请勿使用含有乙酸的硅！
调节 (参见第页5)
热水温度调节。如果使用即热式喷头，
则不建议安装热水阀门。
保养 (参见第页40)
单向阀必须在符合国家或当地的法律的
情况下按照DINEN1717定期检查（至
少一年一次）。
清洗
附有小手册
大小 (参见第页34)
流量示意图
(参见第页34)
操作 (参见第页38)
备用零件 (参见第页36)
自动防止回流
该产品专为饮用水设计！
13
检验标记 (参见第页40)

Монтаж см. стр. 31
Русский
Указания по технике безопасности
Во время монтажа следует надеть перчатки во избежа-
ние прищемления и порезов.
Изделие разрешается использовать только в гигиениче-
ских целях: для принятия ванны и личной гигиены.
донного клапа. Перед установкой смесителя необхо-
димо регулировочными кранами выровнять авление
холодной и горячей воды при помощи вентмлей
регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монтажа
претензии о возмещении ущерба за повреждения
при перевозке или повреждения поверхностей не
принимаются.
• Трубы и арматура должны быть установлены, промыты
и проверены в соответствии с действующими нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• 71400000: Переключатель, используемый в смесите-
ле ванной (тип HC), представляет из себя устройство,
обеспечивающее защиту от отсоса. Поэтому ниж-
ний край переключателя должен быть расположен
минимум 250 мм максимально возможным уровнем
грязной воды.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
Неисправность Причина Устранение неисправности
недостаточный давление (если
устан напор воды)
-Клапан обратного тока заедает -Замените клапаны обратного
течения
-Фильтр душа загрязнен -Очистить фильтр
Арматура работает с усилием -Картридж неисправен, засорение
накипью
-Замените картридж
Арматура протекает -Картридж неисправен -Замените картридж
Температура горячей воды слиш-
ком низкая
-Ограничение горячей воды отрегу-
лировано неправильно
-Отрегулируйте ограничение горя-
чей воды
Проточный нагреватель не вклю-
чается
-Дроссель не удален из ручного
душа
-Извлеките дроссель из ручного
душа
-Фильтр душа загрязнен -Очистить фильтр
-Клапан обратного тока заедает -Замените клапаны обратного
течения
Описание символов
Не применяйте силикон, содержащий
уксусную кислоту.
Подгонка (см. стр. 5)
Регулировка ограничителя горячей воды.
В сочетании с проточными нагревателями
не рекомендуется использовать блокиров-
ку воды.
Техническое обслуживание
(см. стр. 40)
Защита обратного тока должна регулярно про-
веряться (минимум один раз в год) по стандарту
DIN EN 1717 или в соответствии с националь-
ными или региональными нормативами
Очистка
см прилагаемая брошюра
Размеры (см. стр. 34)
Схема потока
(см. стр. 34)
Эксплуатация (см. стр. 38)
Κомплеκт (см. стр. 36)
укомплектован клапаном обратного тока воды
Изделие предназначено исключительно для питьевой
воды!
14
Знак технического контроля
(см. стр. 40)

Szerelés lásd a oldalon 31
Magyar
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
• 71400000: A kádtöltő keverő csaptelepbe behe-
lyezett átállító (HC típus) visszaszívás elleni biztosító
berendezésként van kivitelezve. Ezért az átállító alsó
peremének min. 250 mm-rel a lehetséges legmaga-
sabb szennyvízszint fölött kell lennie.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
Hiba Ok Megoldás
Kevés víz -A visszafolyásgátló beragadt. -A visszafolyásgátló kicserélése javasolt.
-A zuhany szűrőtömítése koszos -A zuhany és a cső közötti szűrőt ki kell
tisztítani
Nehezen nyitható a csap. -A kerámiabetét meghibásodott, elvíz-
kövesedett.
-A kerámiabetétet ki kell cserélni.
Csöpög a csap. -A kerámiabetét meghibásodott. -A kerámiabetétet ki kell cserélni.
túl alacsony melegvíz hőmérséklet -A melegvíz szabályozó rosszul van
beállítva.
-A melegvíz szabályozót újra be kell
állítani.
Az átfolyós vízmelegítő nem kapcsol
be.
-Nincs kiszerelve a zuhanyrózsából a
vízmennyiség szabályozó.
-El kell távolítani a vízmennyiség sza-
bályozót.
-A zuhany szűrőtömítése koszos -A zuhany és a cső közötti szűrőt ki kell
tisztítani
-A visszafolyásgátló beragadt. -A visszafolyásgátló kicserélése javasolt.
Szimbólumok leírása
Ne használjon ecetsavtartalmú szilikont!
Beállítás (lásd a oldalon 5)
A meleg víz korlátozás beállítása. Átfolyós
vízmelegítőknél meleg víz korlátozó haszná-
lata nem ajánlott.
Karbantartás (lásd a oldalon 40)
A visszafolyásgátlók működése a DIN EN
1717 szabványnak megfelelően, a nemzeti
vagy területi rendelkezésekkel összhangban,
évente egyszer ellenőrizendő!
Tisztítás
lásd a mellékelt brosúrát.
Méretet (lásd a oldalon 34)
Átfolyási diagramm
(lásd a oldalon 34)
Használat (lásd a oldalon 38)
Tartozékok (lásd a oldalon 36)
Visszafolyás gátlóval
A terméket kizárólag ivóvízhez tervezték!
15
Vizsgajel (lásd a oldalon 40)

Asennus katso sivu 31
Suomi
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• 71400000: Kylpyammeen sekoittimessa käytetty
säädin (tyyppi HC) on malliltaan sellainen, että se
suojaa takaisinimulta. Sen vuoksi säätimen alareunan
täytyy olla vähintään 250 mm likaveden korkeimman
mahdollisen tason yläpuolella.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Häiriö Syy Toimenpide
Vähän vettä -Suuntaisventtiili juuttunut -Vaihda suuntaisventtiili
-Käsisuihkun sihtitiiviste likaantunut -Puhdista suihkukahvan ja letkun vä-
lissä oleva sihtitiiviste
Hana on raskaskäyttöinen -Patruuna rikki, kalkkikerrostumia -Vaihda patruuna
Hanasta tippuu vettä -Patruuna rikki -Vaihda patruuna
Lämminveden lämpötila liian alhainen -Lämminveden rajoitin väärin sää-
detty
-Säädä lämminveden rajoitin
Läpimenokuumennin ei kytkeydy
päälle
-Käsisuihkussa olevaa kuristinta ei
ole poistettu
-Poista kuristin käsisuihkusta
-Käsisuihkun sihtitiiviste likaantunut -Puhdista suihkukahvan ja letkun vä-
lissä oleva sihtitiiviste
-Suuntaisventtiili juuttunut -Vaihda suuntaisventtiili
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Säätö (katso sivu 5)
Lämpötilan rajoittimen säätäminen. Emme
suosittele käyttämään lämpötilan rajoitinta
vedenlämmittimen (läpivirtauskuumennin)
yhteydessä.
Huolto (katso sivu 40)
Vastaventtiilien toiminta on tarkastettava
säännöllisesti paikallisten ja kansallisten
määräysten mukaisesti (DIN 1988, kerran
vuodessa).
Puhdistus
katso oheinen esite
Mitat (katso sivu 34)
Virtausdiagrammi
(katso sivu 34)
Käyttö (katso sivu 38)
Varaosat (katso sivu 36)
Estää itsestään paluuvirtauksen
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
16
Koestusmerkki (katso sivu 40)

Montering se sidan 31
Svenska
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• 71400000: Omkastaren (modell HC) som sitter i
karblandaren är utformad som säkerhetsanordning
mot baksug. Därför måste omkastarens underkant
befinna sig min. 250 mm över den högsta möjliga
smutsvattennivån.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Störning Orsak Åtgärd
För lite vatten -Backventil är defekt -Byt backventil
-Silfiltret i duschen smutsigt -Rengör silfiltret mellan slangen och
termostaten
Blandare är trög -Patron defekt, förkalkad -Byt ut patron
Blandare droppar -Patron defekt -Byt ut patron
Varmvattentemperaturen är för låg -Varmvattenreglering felaktigt inställd -Ställ in varmvattenreglering
Varmvattenberedare slår ej på -Vattenbegränsare i handduschen
har ej tagits bort
-Ta bort vattenbegränsaren
-Silfiltret i duschen smutsigt -Rengör silfiltret mellan slangen och
termostaten
-Backventil är defekt -Byt backventil
Symbolförklaring
Använd inte silikon som innehåller ättiksyra!
Justering (se sidan 5)
Ställa in varmvattenregleringen. Tillsammans
med varmvattenberedare rekommenderas
inte en varmvattenspärr.
Skötsel (se sidan 40)
Backventilers funktion måste kontrolleras
regelbundet enligt nationella eller regionala
bestämmelser (DIN 1988 en gång per år) i
enlighet med DIN EN 1717.
Rengöring
se den medföljande broschyren
Måtten (se sidan 34)
Flödesschema
(se sidan 34)
Hantering (se sidan 38)
Reservdelar (se sidan 36)
Självspärr mot återflöde
Produkten är enbart avsedd för dricksvatten!
17
Testsigill (se sidan 40)

Montavimas žr. psl. 31
Lietuviškai
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
• 71400000: Vonios maišytuve esantis perjungiklis
(HC tipo) veikia kaip apsauga nuo atgalinio siurbi-
mo. Todėl perjungiklio apatinis kraštas tyru būti bent
250 mm virš aukščiausio galimo nešvaraus vandens
pakilimo taško.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Gedimas Priežastis Priemonė
Per maža srovė -Abulinis vožtuvas neveikia -Pakeisti atbulinį vožtuvą
-Dušo galvos filtras užsikimšęs -Išvalyti dušo galvos filtrą
Sunkiai sukiojama rankenėlė -Kasetė pažeista, užkalkėjusi -Pakeisti kasetę
Maišytuvas praleidžia vandenį -Kasetė pažeista -Pakeisti kasetę
Per maža karšto vandens temperatūra -Neteisingai nustatytas karšto van-
dens ribotuvas
-Nustatyti karšto vandens ribotuvą
Momentinis pašildytojas neįsijungia -Neišimtas ribotuvas iš dušo galvutės -Išimti ribotuvą iš dušo galvutės
-Dušo galvos filtras užsikimšęs -Išvalyti dušo galvos filtrą
-Abulinis vožtuvas neveikia -Pakeisti atbulinį vožtuvą
Simbolio aprašymas
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Reguliavimas (žr. psl. 5)
Karšto vandens ribojimas. Kartu su cirkuliaci-
niais šildytuvais nerekomenduojama naudoti
karšto vandens blokavimo įtaisų.
Techninis aptarnavimas (žr. psl. 40)
Atbulinio vožtuvo apsauga privalo būti tikri-
nama reguliariai (mažiausiai kartą per metus
pagal DIN 1988) pagal DIN EN1717
arba pagal galiojančias nacionalines arba
regionines normas.
Valymas
žr. pridedamoje brošiūroje.
Išmatavimai (žr. psl. 34)
Pralaidumo diagrama
(žr. psl. 34)
Eksploatacija (žr. psl. 38)
Atsarginės dalys (žr. psl. 36)
Su atbuliniu vožtuvu
Produktas skirtas tik geriamajam vandeniui!
18
Bandymo pažyma (žr. psl. 40)

Sastavljanje pogledaj stranicu 31
Hrvatski
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
• 71400000: Selektor (tip HC) ugrađen u miješalici za
kadu konstruiran je kao element zaštite od povratnog
usisavanja. Zato se donji rub selektora mora nalaziti
najmanje 250 mm iznad najviše moguće razine
prljave vode.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Greška Uzrok Otklanjanje
Nedovoljno vode -Nepovratni ventil se nije vratio u
početni položaj
-Zamijenite nepovratni ventil
-Filter tuša je prljav -Očistite filter izmeðu tuša i crijeva
Ručica se zaglavila -Neispravan uložak Taloženje ka-
menca
-Zamijenite uložak
Slavina kaplje -Neispravan uložak -Zamijenite uložak
Preniska temperatura tople vode -Limiter vruće vode nije dobro po-
dešen
-Podesite limiter vruće vode
Protočni bojler ne radi -Limiter protoka u ručnom tušu nije
odstranjen
-Odstranite limiter protoka
-Filter tuša je prljav -Očistite filter izmeðu tuša i crijeva
-Nepovratni ventil se nije vratio u
početni položaj
-Zamijenite nepovratni ventil
Opis simbola
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Regulacija (pogledaj stranicu 5)
Namještanje limitera tople vode. U kombina-
ciji s protočnim bojlerima nije preporučljiva
primjena sustava za blokiranje dotoka tople
vode.
Održavanje (pogledaj stranicu 40)
Ispravnost nepovratnog ventila mora se
redovito provjeravati prema standardu DIN
EN 1717 i u skladu sa važećim propisima
(najmanje jednom godišnje).
Čišćenje
se u priloženoj brošuri.
Mjere (pogledaj stranicu 34)
Dijagram protoka
(pogledaj stranicu 34)
Upotreba (pogledaj stranicu 38)
Rezervni djelovi (pogledaj strani-
cu 36)
Funkcije samo-čišćenja
Proizvod je koncipiran isključivo za pitku vodu!
19
Oznaka testiranja (pogledaj
stranicu 40)

Montajı bakınız sayfa 31
Türkçe
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Duş sistemi yalnızca banyo, hijyen ve beden temizli-
ği amaçları doğrultusunda kullanılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
• 71400000: Tekne karıştırıcısına yerleştirilmiş değiştirici
(tip HC), geri emişe karşı sigorta tertibatı olarak
tasarlanmıştır. Bu nedenle değiştiricinin alt kenarı,
mümkün olan en yüksek kirli su seviyesinin en az 250
mm üstünde olmalıdır.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
arıza sebep yardım
Az su geliyor -Çek valf çalışmıyor olabilir -Çek valfı değiştirin
-Duşun süzgeci tıkanmış olabilir -El duşu ile hortum arasındaki hortu-
mu yıkayın
Batarya kullanımı ağırlaşıyor -Kartuş Bozulmuş ve kireçlenmiş
olabilir
-Kartuşu değiştirin
Batarya su damlatıyor -Kartuş bozuk olabilir -Kartuşu değiştirin
Sıcak suyun derecesi çok düşük -Isı limitleyici düzgün çalışmıyor -Isı limitleyiciyi yeniden ayarlayın
Şofben çalışmıyor -El duşunun içindeki akım limitleyici
çıkartılmamış olabilir
-Akım limitleyiciyi el duşundan çı-
kartın
-Duşun süzgeci tıkanmış olabilir -El duşu ile hortum arasındaki hortu-
mu yıkayın
-Çek valf çalışmıyor olabilir -Çek valfı değiştirin
Simge açıklaması
Asetik asit içeren silikon kullanmayın!
Ayarlama (bakınız sayfa 5)
Sıcak su sınırlamasının ayarlanması. Sıcak su
kilidinin sürekli ısıtıcıyla kullanılması tavsiye
edilmez.
Bakım (bakınız sayfa 40)
DIN EN 1717 ve ulusal standartlar doğrul-
tusunda Çek valfler düzenli olarak kontrol
edilmelidir. ( en az yılda bir kez)
Temizleme
birlikte verilen broşür
Ölçüleri (bakınız sayfa 34)
Akış diyagramı
(bakınız sayfa 34)
Kullanımı (bakınız sayfa 38)
Yedek Parçalar (bakınız sayfa 36)
Geri emme önleyici
Ürün sadece şebeke suyu için tasarlanmıştır!
20
Kontrol işareti (bakınız sayfa 40)
