Hans Grohe PuraVida 27844000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d‘emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l‘uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  30
PuraVida
27844000 / 27844400
PuraVida Set
27853000 / 27853400

Montage siehe Seite 32
Prüfzeichen (siehe Seite 40)
Sonderzubehör (nicht im
Lieferumfang enthalten)
Eckmontageset #28694000
Serviceteile (siehe Seite 38)
Reinigung (siehe Seite 31)
und beiliegende Broschüre
Bedienung (siehe Seite 36)
Durchflussdiagramm
(siehe Seite 35)
Maße (siehe Seite 34)
Durch die Exzenterbuchse können
Bohrtoleranzen ausgeglichen werden. (siehe
Seite 33)
Kein essigsäurehaltiges Silikon verwenden!

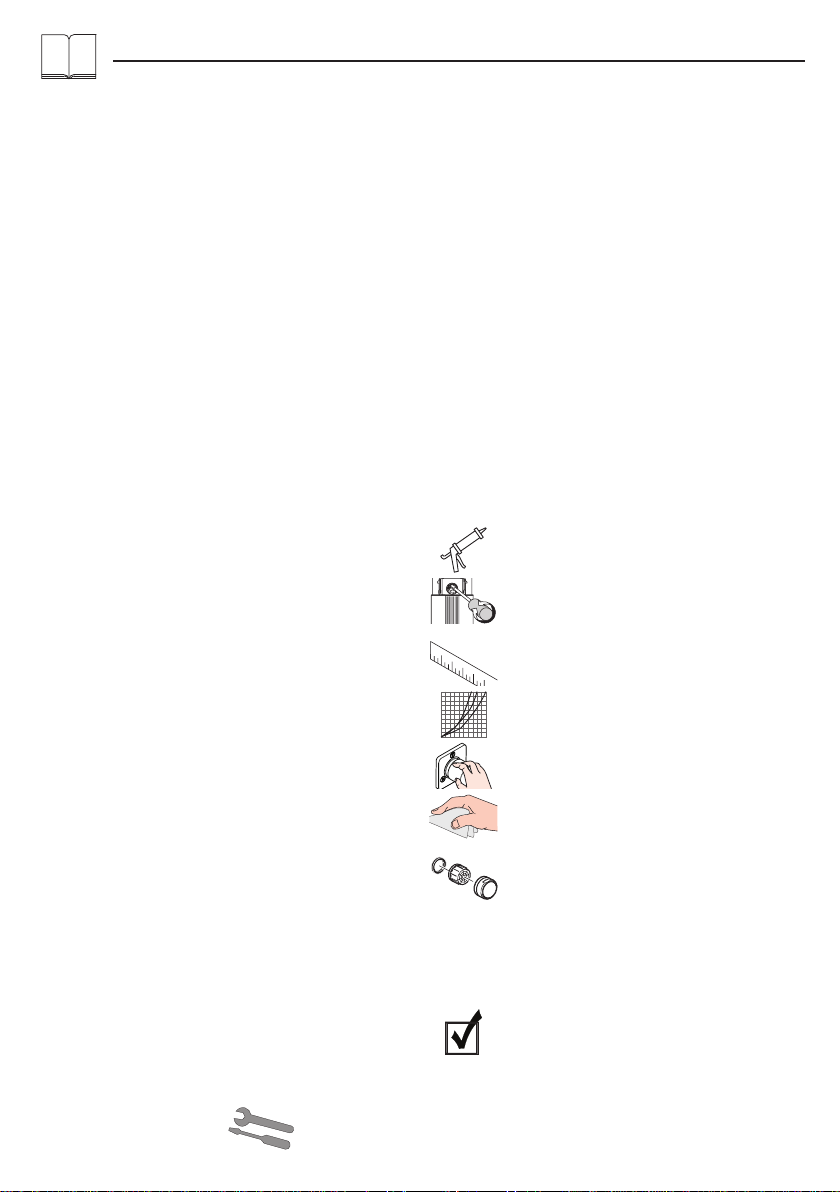

Symbolerklärung
• Der vormontierte Filtereinsatz muss verwendet
werden, um den Normdurchfluss der Handbrause
zu gewährleisten und um Schmutzeinspülungen aus
dem Leitungsnetz zu vermeiden. Schmutzeinspülungen
können die Funktion beeinträchtigen und/oder zu
Beschädigungen an Funktionsteilen der Handbrause
führen, für hieraus ergebende Schäden haftet
Hansgrohe nicht
Technische Daten
Betriebsdruck: max. 0,6 MPa
Empfohlener Betriebsdruck: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Kinder, sowie Erwachsene mit körperlichen, geistigen
und / oder sensorischen Einschränkungen dürfen das
Produkt nicht unbeaufsichtigt benutzen. Personen, die
unter Alkohol- oder Drogeneinfluss stehen, dürfen das
Produkt nicht benutzen.
Der Kontakt der Brausestrahlen mit empfindlichen
Körperstellen (z. B. Augen) muss vermieden werden.
Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
Das Produkt darf nicht als Haltegriff benutzt werden.
Es muss ein separater Haltegriff montiert werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Brausenschläuche sind nur zum Anschluss von
Brausen an Armaturen geeignet. Eine Absperrung
nach dem Schlauch in Fließrichtung ist unzulässig!
Montagehinweise
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden.Nach
dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Bei der Montage des Produktes durch qualifiziertes
Fachpersonal ist darauf zu achten, dass die
Befestigungsfläche im gesamten Bereich der
Befestigung plan ist (keine vorstehenden Fugen oder
Fliesenversatz), der Wandaufbau für eine Montage
des Produktes geeignet ist und keine Schwachstellen
aufweist. Die beigelegten Schrauben und Dübel sind
nur für Beton geeignet. Bei anderen Wandaufbauten
sind die Herstellerangaben des Dübelherstellers zu
beachten.
• Die Brausestange muss spannungsfrei montiert
werden!
• Optimale Funktion nur in Verbindung mit Hansgrohe
Handbrausen und Hansgrohe Brausenschläuchen
garantiert. Brausenschläuche sind nur zum Anschluss
von Brausen an Armaturen geeignet. Eine Absperrung
nach dem Schlauch in Fließrichtung ist unzulässig!
Deutsch
2

Montage voir page 32
Classification acoustique et
débit (voir page 40)
Accessoires en option (ne fait pas
partie de la fourniture)
set de montage d‘angle #28694000
Pièces détachées (voir pages 38)
Nettoyage (voir page 31)
et brochure ci-jointe
Instructions de service (voir page
36)
Diagramme du débit
(voir page 35)
Dimensions (voir page 34)
Grâce à l´axe excentrique de réglage on
peut rattraper la tolérance de perçage. (voir
page 33)
Ne pas utiliser de silicone contenant de
l‘acide acétique!

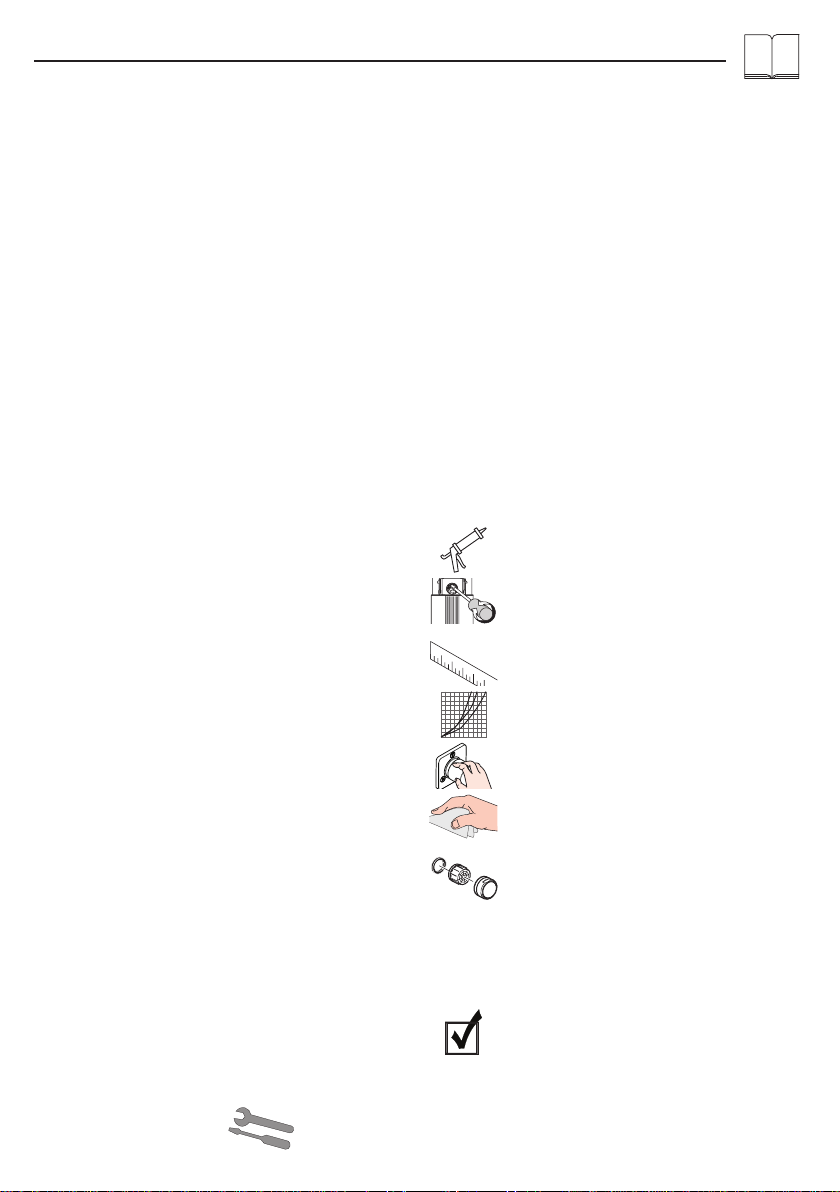

Description du symbole
• La garniture filtrante prémontée doit être utilisée
pour garantir le débit normal de la douchette et
éviter l‘infiltration de saletés provenant du réseau
de conduites. Ces infiltrations de saletés risquent de
porter préjudice et/ou d‘endommager les éléments
fonctionnels de la douchette et n‘entrent pas dans le
cadre de la responsabilité de Hansgrohe.
Informations techniques
Pression de service autorisée: max. 0,6 MPa
Pression de service conseillée: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 60°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l‘eau
potable!
Consignes de sécurité
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
Il est interdit aux enfants ainsi qu‘aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d‘utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d‘alcool ou de drogues d‘utiliser la douche.
Éviter le contact du jet de la douchette avec les
parties sensibles du corps (telles par ex. que les
yeux). Veiller à respecter un écart suffisant entre la
douchette et le corps
Le produit ne doit pas servir de poignée. Monter
pour cela une poignée séparée.
Le système de douche ne doit servir qu‘à se laver et à
assurer l‘hygiène corporelle.
Les flexibles de douche ne doivent être utilisés que
pour le raccordement d ’une douche à main à un
robinet. Le montage d ’un système d ’arrêt après
le flexible, en direction du courant d ’eau est
strictement interdit.
Instructions pour le montage
• Avant son montage, s‘assurer que le produit n‘a
subi aucun dommage pendant le transportAprès le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• Lors du montage du produit par un ouvrier qualifié,
il faut faire attention à ce que la surface de fixation
soit plane sur toute son étendue (aucun dépassement
de joint ni de carrelage), que la construction de la
paroi soit adaptée à l‘installation du produit et surtout
ne présente aucun point faible. Les vis et les chevilles
fournies sont uniquement apropriées au béton. Pour
les autres constructions, il faudra tenir compte des
préconisations du fabriquant de cheville.
• La barre de douche doit être montée sans aucune
tension!
• Un fonctionnement optimal est seulement garanti en
combinaison avec des douches à main et des flexibles
Hansgrohe. Les flexibles de douche ne doivent être
utilisés que pour le raccordement d ’une douche à
main à un robinet. Le montage d ’un système d ’arrêt
après le flexible, en direction du courant d ’eau est
strictement interdit.
Français
3

Assembly see page 32
Test certificate (see page 40)
Special accessories (order as an
extra)
corner fitting set #28694000
Spare parts (see page 38)
Cleaning (see page 31)
and enclosed brochure
Operation (see page 36)
Flow diagram
(see page 35)
Dimensions (see page 34)
With the excentric washer it is possible to
equalize tolerance of the drilling. (see page
33)
Do not use silicone containing acetic acid!
Symbol description
• The premounted filter insert must be used to ensure
a normal flow of the shower and to prevent dirt from
entering through the pipes. Dirt entering can affect
the function and/or lead to damages to the shower.
Hansgrohe will not be held liable for this type of
damage.
Technical Data
Operating pressure: max. 0,6 MPa
Recommended operating pressure: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
Children as well as adults with physical, mental and/
or sensoric impairments must not use this shower
system without proper supervision. Persons under
the influence of alcohol or drugs are prohibited from
using this shower system.
Do not allow the streams of the shower touch
sensitive body parts (such as your eyes). An
adequate distance must be kept between the shower
and you.
The product may not be used as a holding handle. A
separate handle must be installed.
The shower system may only be used for bathing,
hygienic and body cleansing purposes.
Shower hoses are only suitable for a connection from
the shower to the fitting. Never fit a shut-off device
between the fitting and the hose.
Installation Instructions
• Prior to installation, inspect the product for transport
damages.After it has been installed, no transport or
surface damage will be honoured.
• The fitting must be installed, flushed and tested after
the valid norms.
• Where the contractor mounts the product, he should
ensure that the entire area of the wall to which the
mounting plate is to be fitted, is flat (no projecting
joints or tiles sticking out), that the structure of the wall
is suitable for the installation of the product and has
no weak points. The enclosed screws and dowels
are only suitable for concrete. For another wall
constructions the manufacturer‘s indications of the
dowel manufacturer have to be taken into account.
• The wall bar must be mounted stress relieved!
• Optimal functioning is only guaranteed with the
combination of Hansgrohe hand showers and
Hansgrohe shower hoses. Shower hoses are only
suitable for a connection from the shower to the fitting.
Never fit a shut-off device between the fitting and the
hose.
English
4

Montaggio vedi pagg. 32
Segno di verifica (vedi pagg. 40)
Accessori speciali (non contenuto
nel volume di fornitura)
set di montaggio ad angolo #28694000
Parti di ricambio (vedi pagg. 38)
Pulitura (vedi pagg. 31)
e brochure allegata
Procedura (vedi pagg. 36)
Diagramma flusso
(vedi pagg. 35)
Ingombri (vedi pagg. 34)
Con la rondella eccentrica è possibile
equilibrare tolleranze diverse tra i fori. (vedi
pagg. 33)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
• L‘inserto filtrante premontato deve essere utilizzato per
garantire il flusso normale della doccetta e per evitare
risciacqui di sporcizia dalla rete idrica. Risciacqui
di sporcizia possono pregiudicare la funzione e/o
danneggiare parti funzionali della doccetta. Per danni
risultanti da ciò non risponde la Hansgrohe
Dati tecnici
Pressione d‘uso: max. 0,6 MPa
Pressione d‘uso consigliata: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 60°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e/o sensoriali devono utilizzare il sistema
doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l‘effetto di droghe
o alcolici.
Bisogna evitare il contatto fra il getto della doccia
e parti del corpo delicate (ad es. gli occhi). Fra
il soffione ed il corpo va mantenuta una distanza
sufficiente.
Il prodotto non deve essere utilizzato come maniglia,
questa deve essere motata separatamente.
Il sistema doccia deve essere utilizzato
esclusivamente per l‘giene del corpo.
I flessibili devono essere inseriti solo tra l ’uscita dell
’acqua e la doccetta. Non deve essere introdotta
alcuna prolunga tra il flessibile e l ’uscita dell ’acqua.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto.Una volta
eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Quando il personale tecnico specializzato esegue il
montaggio del prodotto è necessario assicurarsi che
la superficie di fissaggio sia piana in tutta l’area di
fissaggio (senza giunti sporgenti o spostamento delle
piastrelle), che la struttura della parete sia adatta per
il montaggio del prodotto e soprattutto che non ci
siano dei punti deboli. Le viti e i tasselli in dotazione
sono adatti solo per calcestruzzo. In caso di altre
strutture della parete vanno osservare le indicazioni
del produttore dei tasselli.
• L‘asta murale deve essere montata senza forzature!
• Funzionalità ottimale solamente in combinazione con
doccette e flessibili Hansgrohe. I flessibili devono
essere inseriti solo tra l ’uscita dell ’acqua e la
doccetta. Non deve essere introdotta alcuna prolunga
tra il flessibile e l ’uscita dell ’acqua.
Italiano
5

Montaje ver página 32
Marca de verificación (ver
página 40)
Opcional (no incluido en el
suministro)
Set de esquina #28694000
Repuestos (ver página 38)
Limpiar (ver página 31)
y folleto anexo
Manejo (ver página 36)
Diagrama de circulación
(ver página 35)
Dimensiones (ver página 34)
Durante la instalación y mediante la
excéntrica se puede corregir la posición de
la barra. (ver página 33)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
• El inserto de filtro premontado debe utilizarse
para garantizar el caudal normado de la ducha
manual y evitar que penetre suciedad procedente
de la red de conducción. La suciedad puede limitar
el funcionamiento y provocar daños en partes
funcionales de la ducha manual. Hansgrohe no
asumirá ninguna responsabilidad por los daños que
de ello se deriven.
Datos técnicos
Presión en servicio: max. 0,6 MPa
Presión recomendada en servicio: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
Niños, así como adultos con limitaciones corporales,
mentales y/o sensoriales no deben utilizar el sistema
de duchas sin vigilancia. Personas que se encuentran
bajo el efecto de alcohol o drogas, no deben utilizar
el sistema de duchas.
Debe evitarse el contacto del chorro del
pulverizador con partes sensibles del cuerpo (por
ej. ojos). Debe mantenerse una distancia suficiente
entre pulverizador y cuerpo.
El producto no debe ser utilizado como un elemento
de sujeción. Debe montarse un elemento de sujeción
separado.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Los flexos deben usarse exclusivamente para la
conexión entre grifería y teleducha. Cualquier
función de cierre tras el flexo y en la dirección del
flujo del agua no está permitida.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte.Después de la instalación
so se reconoce ningún daño de transporte o de
superficie.
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• En el momento del montaje del producto por parte
de personal especializado y cualificado se deberá
prestar una atención especial a que la superficie
de fijación en toda el área de la fijación sea plana
(sin juntas que sobresalen ni azulejos desplazados),
que la estructura de la pared sea adecuada para un
montaje del producto y que, ante todo, no presente
puntos débiles. Los tornillos y tacos adjuntos son
sólo apropiados para hormigón. En el caso de
otras estructuras murales se deberán considerar las
indicaciones del fabricante de tacos.
• La barra debe ser montada sin presión!
• Sólo se garantiza una función óptima en combinación
con teleduchas y flexos de Hansgrohe. Los flexos
deben usarse exclusivamente para la conexión entre
grifería y teleducha. Cualquier función de cierre tras
el flexo y en la dirección del flujo del agua no está
permitida.
Español
6

Montage zie blz. 32
Keurmerk (zie blz. 40)
Toebehoren (behoort niet tot het
leveringspakket)
hoekmontageset #28694000
Service onderdelen (zie blz. 38)
Reinigen (zie blz. 31)
en bijgevoegde brochure
Bediening (zie blz. 36)
Doorstroomdiagram
(zie blz. 35)
Maten (zie blz. 34)
Door de excentrische bus kunnen eventuele
boorafwijkingen worden hersteld. (zie blz.
33)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
• Het voorgemonteerde filterelement moet gebruikt
worden om het normdebiet van de handdouche te
garanderen en om vuil uit de waterleiding te weren.
Vuil uit de waterleiding kan de werking negatief
beïnvloeden en / of de handdouche beschadigen;
voor daaruit voortvloeiende schade is Hansgrohe niet
aansprakelijk.
Technische gegevens
Werkdruk: max. max. 0,6 MPa
Aanbevolen werkdruk: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Kinderen en volwassenen met lichamelijke,
geestelijke en/of sensorische beperkingen mogen
het douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen
het douchesysteem niet gebruiken.
Het contact van de douchestraal met gevoelige
lichaamsdelen (bijv. ogen) moet worden voorkomen.
Er moet voldoende afstand tussen douche en lichaam
aangehouden worden.
Het product mag niet als handgreep worden
gebruikt. Er moet een aparte handgreep gemonteerd
worden.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
De doucheslangen zijn alleen geschikt voor de
aansluiting van douches aan kranen. Een versperring
ná de doucheslang in de stroomrichting is niet
toelaatbaar.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade.Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
• Bij de montage van het produkt door een
vakkundige installateur moet men erop letten dat het
bevestigingsoppervlak op één oppervlak zit (dus
geen opliggende voegen of verspringende tegels),
de wand geschikt is voor montage van produkten en
zeker geen zwakke plekken bevat. De bijgevoegde
schroeven en duvels zijn alleen geschikt voor beton.
Bei andere wandsoorten dient u te letten op de
voorschriften van de fabrikant van de schroeven en
duvels.
• De glijstang dient spanningsvrij gemonteerd te
worden.
• Optimal funktioneren gegarandeerd bij kombinatie
met Hansgrohe handdouche en doucheslang.
De doucheslangen zijn alleen geschikt voor de
aansluiting van douches aan kranen. Een versperring
ná de doucheslang in de stroomrichting is niet
toelaatbaar.
Nederlands
7

Montering se s. 32
Godkendelse (se s. 40)
Specialtilbehør (ikke med i
leveringsomfang)
hjørnemont.sæt #28694000
Reservedele (se s. 38)
Rengøring (se s. 31)
og vedlagt brochure
Brugsanvisning (se s. 36)
Doorstroomdiagram
(se s. 35)
Målene (se s. 34)
Ved hjælp af den excentriske bøsning kan
evt. skævheder i borehullerne udlignes. (se
s. 33)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
• For at garantere håndbruserens
standardgennemstrømning og for at undgå
tilsmudsninger fra ledningsnettet, skal man bruge den
formonterede filterindsats. Tilsmudsningen kan påvirke
funktionen og/eller føres til skader på håndbruserens
funktionskomponenter. Hans Grohe er ikke ansvarligt
for heraf resulterende skader
Tekniske data
Driftstryk: max. 0,6 MPa
Anbefalet driftstryk: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Børn som også voksne med fysiske, mentale og
/ eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
Bruserstrålens kontakt med sensitive områder (f.eks.
øjne) skal undgås. Der skal være en tilstrækkelig
afstand mellem bruseren og kroppen.
Produktet må ikke bruges som håndtag. Der skal
monteres et separat håndtag.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Bruserslanger bør kun anvendes i forbindelse med
tilslutning mellem brusere og armatur. Det er ikke
tilladt at montere en afspærringsventil mellem bruser
og slange!
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader.Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
• Ved montering er det vigtigt at sikre sig, at hele
befæstigelsesfladen er plan (ingen ujævne fuger
eller fliser), samt at væggen er egnet til montering
af produktet og specielt, at væggen ikke har nogen
svage punkter. De medfølgende skruer og dübler
er kun egnet til beton. Ved anden vægopbygning
bør producenten af dübler kontaktes for nærmere
information.
• Undgå at spænde gliderstangen for hårdt!
• Optimal funktion garanteres for anvendelse i
forbindelse med Hansgrohe håndbrusere og
Hansgrohe bruseslanger. Bruserslanger bør kun
anvendes i forbindelse med tilslutning mellem
brusere og armatur. Det er ikke tilladt at montere en
afspærringsventil mellem bruser og slange!
Dansk
8

Montagem ver página 32
Marca de controlo (ver página
40)
Acessórios especiais (não
incluído no volume de fornecimento)
Adaptador de canto #28694000
Peças de substituição (ver página
38)
Limpeza (ver página 31)
e brochura em anexo
Funcionamento (ver página 36)
Fluxograma
(ver página 35)
Medidas (ver página 34)
Com o encaixe excêntrico é possível
compensar a tolerância da furação. (ver
página 33)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
• O elemento filtrante pré-montado tem que ser utilizado
para garantir o fluxo normalizado do chuveiro de mão
e para evitar a entrada de sujidade proveniente da
rede. A sujidade proveniente da rede pode influenciar
o funcionamento e/ou provocar danos nas peças
funcionais do chuveiro de mão. A Hansgrohe não se
responsabiliza por danos daí resultantes.
Dados Técnicos
Pressão de funcionamento: max. 0,6 MPa
Pressão de func. recomendada: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
Crianças e adultos com deficiências motoras, mentais
e/ou sensoriais não podem utilizar o sistema de
duche sem monitorização. Pessoas que estejam sob
a influência de álcool ou drogas não podem utilizar
o sistema de duche.
Deve-se evitar o contacto dos jactos de água com
partes do corpo sensíveis (p. ex. olhos). É necessário
manter uma distância suficiente entre o chuveiro e o
corpo.
O produto não pode ser utilizado como pega de
apoio. Tem que ser montada uma pega separada.
O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Os tubos flexíveis são apenas adequados para uma
ligação do chuveiro à misturadora. Nunca instale
uma válvula de corte entre a misturadora e o tubo
flexível.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte.Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor.
• Durante a montagem do produto por técnicos
qualificados, deve ter-se em atenção que a superfície
de fixação seja plana em toda a área da fixação (sem
juntas sobrepostas/salientes ou ladrilhos deslocados),
que o dispositivo de montagem na parede seja
adequado para uma montagem na parede e que este
não apresente nenhuns pontos fracos. Os parafusos
e buchas incluídos no volume de fornecimento são
apenas adequados para betão. Para outros métodos
de montagem na parede devem ser respeitadas as
indicações do fabricante das buchas.
• A barra deve ser montada sem pressão!
• O bom funcionamento é apenas garantido em
combinação com chuveiros de mão e tubos flexíveis
Hansgrohe. Os tubos flexíveis são apenas adequados
para uma ligação do chuveiro à misturadora. Nunca
instale uma válvula de corte entre a misturadora e o
tubo flexível.
Português
9

Montaż patrz strona 32
Znak jakości (patrz strona 40)
Wyposażenie specjalne (Nie jest
częścią dostawy)
Zestaw do montażu narożnego
#28694000
Części serwisowe (patrz strona
38)
Czyszczenie (patrz strona 31)
i dołączona broszura
Obsługa (patrz strona 36)
Schemat przepływu
(patrz strona 35)
Wymiary (patrz strona 34)
Za pomocą tulei mimośrodowej można
łatwo wyrównać tolerancje otworów. (patrz
strona 33)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
• Należy użyć zamontowaną uprzednio wkładkę
filtra, aby zapewnić przepisowy przepływ przez
prysznic ręczny i zapobiec przedostawaniu się
zanieczyszczeń z instalacji sieciowej. Przedostające
się zanieczyszczenia mogą mieć negatywny wpływ
na działanie i/lub prowadzić do usterek w działaniu
elementów prysznica ręcznego; za powstałe z
tego tytułu szkody firma Hansgrohe nie ponosi
odpowiedzialności.
Dane techniczne
Ciśnienie robocze: maks. 0,6 MPa
Zalecane ciśnienie robocze: 0,15 - 0,4 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt stworzono wyłącznie do wody pitnej!
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy
przecięcia, podczas montażu należy nosić rękawice.
Zarówno dzieci, jak i dorośli z fizycznymi,
psychicznymi i/lub sensorycznymi ograniczeniami
nie mogą korzystać z prysznica bez opieki.
Osoby znajdujące się pod wpływem alkoholu lub
narkotyków nie mogą korzystać z prysznica.
Należy unikać kontaktu strumienia wypływającego z
głowicy z wrażliwymi częściami ciała (np. oczami).
Należy zachowywać odpowiednią odległość
pomiędzy głowicą a ciałem.
Produktu nie wolno używać jako uchwytu do
trzymania się. Należy zamontować osobny uchwyt.
Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Węże prysznicowe przeznaczone są do
podłączenia tylko z armaturą. Blokada za wężem w
kierunku przepływu jest niedopuszczalna.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych.Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
• Przy montażu produktu przez wykwalifikowany
personel fachowy należy zważać na to, by
powierzchnia mocowania na całym obszarze
mocowania była równa (by nie było szczelin wzgl.
wzajemnie przesuniętych płytek), rodzaj ściany
nadawał się do montażu produktu i zwłaszcza, by nie
było żadnych słabych stron. Umieszczone w dostawie
śruby i kołki rozporowe są przeznaczone tylko do
betonu. Przy innych rodzajach montażu ścianowego
należy przestrzegać danych producenta kołków
rozporowych.
• Drążek prysznica musi być zamontowany bez
żadnych naprężeń!
• Optymalne działanie gwarantuje się tylko w
odniesieniu do pryszniców ręcznych i węży
prysznicowych Hansgrohe. Węże prysznicowe
przeznaczone są do podłączenia tylko z armaturą.
Blokada za wężem w kierunku przepływu jest
niedopuszczalna.
Polski
10

Montáž viz strana 32
Zkušební značka (viz strana 40)
Zvláštní příslušenství (není
součástí dodávky)
Sada pro rohovou montáž #28694000
Servisní díly (viz strana 38)
Čištění (viz strana 31)
a přiložená brožura
Ovládání (viz strana 36)
Diagram průtoku
(viz strana 35)
Rozmìry (viz strana 34)
Excentrickými vložkami je možné vyrovnat
tolerance vrtaných otvorů. (viz strana 33)
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Technické údaje
Provozní tlak: max. 0,6 MPa
Doporučený provozní tlak: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Děti a dospělé osoby s tělesným, duševním a / nebo
smyslovým postižením nesmí produkt používat bez
dozoru. Osoby pod vlivem alkoholu nebo drog
nesmí produkt používat.
Je nutné zabránit kontaktu vodních paprsků sprchy
s měkkými částmi těla (např. očima). Je nutné
dodržovat dostatečný odstup mezi sprchou a tělem.
Produkt nesmí být používán jako madlo. Je nutné
namontovat samostatné madlo.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Sprchové hadice jsou vhodné pouze pro napojení
sprch na armatury. Řazení uzavíracího ventilu za
hadici po směru toku je nepřípustné!
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen.Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Armatura se musí montovat, proplachovat a testovat
podle platných norem.
• Při montáži produktu kvalifikovaným odborným
personálem je třeba dbát na to, aby upevňovací
plochy byly v celém rozsahu upevnění rovné (žádné
vyčnívající spáry nebo navzájem přesazené obklady),
aby konstrukce stěny byla pro montáž produktu
vhodná a zvláště aby v ní nebyla žádná slabá místa.
Přiložené vruty a hmoždinky jsou vhodné pouze pro
beton. Při jiných konstrukčních materiálech stěny je
třeba se řídit údaji výrobce hmoždinek.
• Sprchova tyč musí být namontována tak, aby na ni
nepůsobilo mechanické napětí.
• Optimální funkce je zaručena pouze s ručními
sprchami a sprchovými hadicemi Hansgrohe.
Sprchové hadice jsou vhodné pouze pro napojení
sprch na armatury. Řazení uzavíracího ventilu za
hadici po směru toku je nepřípustné!
• Pro zaručení normalního průtoku ruční sprchy a
zabránění vzniku usazenin z přívodního vedení
se musí použít předmontovaná filtrační vložka.
Usazeniny nečistot mohou ovlivnit funkci sprchy a/
nebo vést k poškození funkčních dílů sprchy. Za takto
vzniklé škody firma Hansgrohe neručí.
Česky
11

Montáž viď strana 32
Osvedčenie o skúške (viď strana
40)
Zvláštne príslušenstvo (nie je
súčasťou dodávky)
Rohová montážna sada #28694000
Servisné diely (viď strana 38)
Čistenie (viď strana 31)
a priložená brožúra
Obsluha (viď strana 36)
Diagram prietoku
(viď strana 35)
Rozmery (viď strana 34)
Excentrickými vložkami je možné vyrovnat‘
toleranciu vŕtaných otvorov. (viď strana 33)
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
• Predmontovaná filtračná vložka sa musí použiť,
aby sa zaručil normovaný prietok ručnej sprchy a
odstránili naplaveniny nečistôt z rozvodnej siete.
Naplaveniny nečistôt môžu ovplyvniť funkčnosť a/
alebo môžu viesť k poškodeniam funkčných dielov
ručnej sprchy, pričom za takto spôsobené škody
spoločnosť Hansgrohe neručí.
Technické údaje
Prevádzkový tlak: max. 0,6 MPa
Doporučený prevádzkový tlak: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt nesmú bez dozoru používať deti, ako aj
dospelé osoby s telesným, duševným a/alebo
zmyslovým postihnutím. Produkt nesmú používať ani
osoby, ktoré sú pod vplyvom alkoholu alebo drog.
Vyhýbajte sa kontaktu vodného lúča sprchy s citlivými
miestami tela (napr. oči). Dodržiavajte dostatočnú
vzdialenosť medzi sprchou a telom.
Výrobok sa nesmie používať ako držadlo. K tomu
účelu sa musí namontovať samostatné držadlo.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Sprchové hadice sú vhodné iba pre napojenie spŕch
na batérie. Umiestnenie uzatváracieho ventilu za
hadicou v smere toku je neprípustne.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený.Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Armatúra sa musí montovať, preplachovať a testovať
podľa platných noriem.
• Pri montáži produktu kvalifikovaným odborným
personálom je nutné dbať na to, aby upevňovacie
plochy boli v celom rozsahu upevnenia rovné (žiadne
vyčnievajúce škáry alebo navzájom predsadené
obklady), aby konštrukcia steny bola pre montáž
produktu vhodná a zvlášť aby v nej neboli žiadne
slabé miesta. Priložené vruty a hmoždinky sú vhodné
len pre betón. Pri iných konštrukčných materiáloch
steny je nutné riadiť sa údajmi výrobcu hmoždiniek.
• Tyč sprchy musí bytˇ namontovaná tak, aby na ňu
neposobilo mechanické napätie.
• Optimálna funkcia je zaručen·iba s ručnými sprchami
a sprchovými hadicami Hansgrohe. Sprchové hadice
sú vhodné iba pre napojenie spŕch na batérie.
Umiestnenie uzatváracieho ventilu za hadicou v smere
toku je neprípustne.
Slovensky
12

安装 参见第 32 页
检验标记 (参见第40页)
选装附件 (不在供货范围内)
角安装测试#28694000
备用零件 (参见第38页)
清洗 (参见第31页)
并附有小手册
操作 (参见第36页)
流量示意图
(参见第35页)
大小 (参见第34页)
用偏心套管可以补偿消除钻孔的偏差。
(参见第33页)
请勿使用含有乙酸的硅！
符号说明
技术参数
工作压强： 最大0,6MPa
推荐工作压强： 0,15-0,4MPa
(1MPa=10bar=147PSI)
热水温度： 最大60°C
热力消毒: 最大70°C/4分钟
该产品专为饮用水设计！
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
不得让儿童和肢体、精神和/或意识有障碍的
成人在不受监管的情况下使用淋浴系统。受酒
精或毒品影响的人员不得使用淋浴系统。
必须避免让身体敏感部位（如眼睛）接触到莲
蓬头喷水。必须保持莲蓬头与人头之间有足够
的距离。
该产品不得作扶柄使用。必须安装单独的扶
柄。
淋浴系统只允许作为洗浴、卫生和洁身之用。
淋浴软管只适合从淋浴器连接到管接头。切勿
在管接头和软管之间安装截止装置。
安装提示
 安装前必须检查产品是否受到运输损害。安装后
将不认可运输损害或表面损伤。
 必须按照现行的规定安装，冲洗和测试产品。
 在安装产品的位置，安装人员必须确保安装面的
墙面是平的（没有突出物或瓷砖没有突起），墙
体结构适合产品的安装并没有弱点。包装内的膨
胀螺丝只适用于混凝土墙体。对于其他墙体结构
必须咨询膨胀螺丝生产商的建议。
 安装墙架时，必须释放应力！
 只有与汉斯格雅手提花洒和汉斯格雅淋浴器软管
组合使用，方担保最佳的功能。淋浴软管只适
合从淋浴器连接到管接头。切勿在管接头和软管
之间安装截止装置。
 必须使用预装配好的过滤器芯，以保障手持花
洒达到标准水流量并避免从管网中冲出污物。
污物可损害功能和/或导致损坏手持花洒的功能
件，对由此所产生的损害汉斯格雅公司将不承
担责任。
中文
13

Монтаж см. стр. 32
Знак технического контроля
(см. стр. 40)
Специальные принадлежности
(не включено в объем поставки!)
комплект для углового монтажа
#28694000
Κомплеκт (см. стр. 38)
Очистка (см. стр. 31)
и прилагаемая брошюра
Эксплуатация (см. стр. 36)
Схема потока
(см. стр. 35)
Размеры (см. стр. 34)
С помощью соединения-эксцентрика
можно установить штангу строго
вертикально. (см. стр. 33)
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
• Необходимо установить предварительно
смонтированный фильтрующий элемент, чтобы
обеспечить нормальный поток для ручного душа
и предотвратить попадание загрязнений из
канализационной сети. Попадание загрязнений
ухудшает работу и/или приводит к повреждению
функциональных деталей ручного душа. Компания
Hansgrohe не несет ответственности за ущерб,
причиненный в результате несоблюдения этого
требования
Технические данные
Рабочее давление: не более. 0,6 МПа
Рекомендуемое рабочее давление: 0,15 - 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Дети, а также взрослые с физическими,
умственными и/или сенсорными недостатками
должны пользоваться изделием только под
присмотром. Запрещается пользоваться изделием
в состоянии алкогольного или наркотического
опьянения.
Не допускайте попадания струи воды из
разбрызгивателя на чувствительные части тела
(например, на глаза). Разбрызгиватель следует
устанавливать на достаточном расстоянии от тела.
Изделие запрещается использовать в качестве
рукоятки. Следует устанавливать специальную
рукоятку.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
Душевые шланги подходят только для
подсоединения душей к арматуре. Не
устанавливайте дополнительных затворов между
шлангом и арматурой!
Указания по монтажу
• Перед монтажом следует проверить изделие
на предмет повреждений при перевозке.После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
• Смеситель должен быть смонтирован по
действующим нормам и в соответствии с настоящей
инструкцией, проверен на геметичность и
безупречность работы.
• При монтаже изделия квалифицированным
персоналом необходимо следить за тем, чтобы,
поверхность крепления была плоской во всей зоне
крепления (без выступающих швов или смещения
плитки), структура стен подходила для монтажа
изделия и, в частности, не имела слабых мест.
Прилагаемые винты и дюбели предназначены только
для бетона. При других типах стен необходимо
соблюдать указания производителей дюбелей.
• душевая стойка должна быть закреплена без
„перекоса“
• Оптимальное функционирование гарантируется
только при использовании в комбинации с
ручными душами Hansgrohe и душевыми
шлангами Hansgrohe. Душевые шланги подходят
только для подсоединения душей к арматуре. Не
устанавливайте дополнительных затворов между
шлангом и арматурой!
Русский
14

Szerelés lásd a 32. oldalon
Vizsgajel (lásd a 40. oldalon)
Egyéb tartozék (a szállítási
egység nem tartalmazza)
Sarokszerelő-készlet #28694000
Tartozékok (lásd a 38. oldalon)
Tisztítás (lásd a 31. oldalon)
és mellékelt brossúrával
Használat (lásd a 36. oldalon)
Átfolyási diagramm
(lásd a 35. oldalon)
Méretet (lásd a 34. oldalon)
Az excenter hüvelynek köszönhetően a
fúrási egyenletlenségek kiegyenlíthetőek.
(lásd a 33. oldalon)
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
• Az előre felszerelt szűrőbetétet kell használni a
kézi zuhany szabvány átfolyásának biztosításához,
és hogy elkerülje a szennyeződések befolyását a
vezetékből. A szennyeződések befolyásolhatják a
működést és /vagy a kézi zuhany működő részeinek
rongálódásához vezethetnek, az ebből származó
károkért a Hansgrohe nem vállal felelőséget
Műszaki adatok
Üzemi nyomás: max. 0,6 MPa
Ajánlott üzemi nyomás: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 60°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
Gyermekek, valamint testileg, szellemileg fogyatékos
és / vagy érzékelésben korlátozott személyek nem
használhatják felügyelet nélkül a terméket. Alkohol
és kábítószer befolyása alatt álló személyek nem
használhatják a terméket.
Kerülni kell a zuhanysugár érintkezését érzékeny
testrészekkel (pl. szemek). Be kell tartani a megfelelő
távolságot a zuhanyfej és a test között.
A terméket nem szabad kapaszkodónak használni.
Ehhez külön kapaszkodót kell felszerelni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
A zuhanycsövek kizárólag zuhanyok csaptelepekkel
való összekötésére alkalmasak. A zuhanycső
után (folyásirány szerint) elzárás beszerelése nem
engedélyezett!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése.Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A csaptelepet az érvényben lévő előírásoknak
megfelelően kell felszerelni, átöblíteni és ellenőrizni.
• Miközben szakképzett szakember végzi a termék
felszerelését, ügyelni kell arra, hogy a rögzítési
felületek a rögzítési terület teljes egészén síkok
(nincsenek kiálló fugák vagy csempeszélek), a fal
felépítése alkalmas a termék felszereléséhez, és
különösképpen, hogy nincsenek benne gyenge
pontok. A mellékelt csavarok és dűbelek csak
betonhoz alkalmasak. Egyéb falazatoknál figyelembe
kell venni a dűbelgyártó gyártói utasításait.
• A zuhanyrudat feszültségmentesen kell felszerelni.
• A megfelelő működést csak Hansgrohe
kézizuhanyokkal és Hansgrohe zuhanycsövekkel
garantáljuk. A zuhanycsövek kizárólag zuhanyok
csaptelepekkel való összekötésére alkalmasak.
A zuhanycső után (folyásirány szerint) elzárás
beszerelése nem engedélyezett!
Magyar
15

Asennus katso sivu 32
Koestusmerkki (katso sivu 40)
Erityisvaruste (ei kuulu
toimitukseen)
Nurkka-asennussetti #28694000
Varaosat (katso sivu 38)
Puhdistus (katso sivu 31)
ja oheinen esite
Käyttö (katso sivu 36)
Virtausdiagrammi
(katso sivu 35)
Mitat (katso sivu 34)
Poraustoleranssit voidaan tasata
epäkeskoholkeilla. (katso sivu 33)
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
• Esiasennettua suodatinpatruunaa on käytettävä,
jotta käsisuihkun normaali läpivirtaus on taattu ja
likahiukkasten huuhtoutuminen vesijohtoverkostosta
estyy. Likahiukkaskertymät voivat aiheuttaa
toimintahäiriöitä ja/tai vahingoittaa käsisuihkun
toiminnallisia osia, Hansgrohe ei vastaa näin
syntyvistä vaurioista.
Tekniset tiedot
Käyttöpaine: maks. 0,6 MPa
Suositeltu käyttöpaine: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan
juomaveden kanssa!
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Lapset ja ruumiillisesti, henkisesti ja/tai
aistillisesti rajoittuneet aikuiset eivät saa käyttää
suihkujärjestelmää ilman valvontaa. Alkoholin tai
huumeiden vaikutuksessa olevat henkilöt eivät saa
käyttää suihkujärjestelmää.
Suihkuveden kontaktia herkkien ruumiinosien (esim.
silmien) kanssa on vältettävä.Suihkun ja vartalon
välissä on oltava riittävä väli.
Tuotetta ei saa käyttää kädensijana. On asennettava
erillinen kädensija.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Suihkuletkut soveltuvat vain käsisuihkun liittämiseen
armatuureihin. Letkun jälkeen virtaussuunnassa oleva
sulkuventtiili ei ole sallittua!
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot.Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti.
• Kun pätevä ammattihenkilöstö suorittaa tuotteen
asennusta, on huomioitava, että kiinnityspinta on
koko kiinnityksen alueella tasainen (ei ulkonevia
saumoja tai laattojen tasomuutoksia) ja, että seinän
rakenne soveltuu tuotteen asentamiseen eikä siinä
ole heikkoja kohtia. Mukana olevat kiinnitysruuvit ja
kiinnitysankkurit soveltuvat betoniin kiinnittämiseen.
Kiinnitettäessä tuotetta muihin seinärakenteisiin,
noutata kiinnittimien valmistajan ohjeita.
• Suihkutanko on asennettava siten, että se ei jää
jännitykseen.
• Optimaalinen toiminta on taattuna vain Hansgrohe
käsisuihkuja ja Hansgrohe suihkuletkuja käytettäessä.
Suihkuletkut soveltuvat vain käsisuihkun liittämiseen
armatuureihin. Letkun jälkeen virtaussuunnassa oleva
sulkuventtiili ei ole sallittua!
Suomi
16

Montering se sidan 32
Testsigill (se sidan 40)
Specialtillbehör (medföljer ej
leveransen)
Hörnmonteringsset #28694000
Reservdelar (se sidan 38)
Rengöring (se sidan 31)
och medföljande broschyr
Hantering (se sidan 36)
Flödesschema
(se sidan 35)
Måtten (se sidan 34)
Borrtoleranser kan utjämnas genom
excenterhylsan. (se sidan 33)
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Tekniska data
Driftstryck: max. 0,6 MPa
Rek. driftstryck: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Barn samt vuxna med fysiska, psykiska eller
sensoriska funktionshinder får inte använda
produkten ensamma. Personer som är påverkade av
alkohol- eller droger får inte använda produkten.
Undvik att rikta duschstrålarna mot känsliga
kroppsdelar (t. ex. ögonen. Det måste finnas ett
tillräckligt stort avstånd mellan duschen och kroppen.
Produkten får inte användas som handtag. Ett separat
handtag måste monteras.
Produkten får bara användas till kroppshygien med
bad och dusch.
Duschslangar är endast avsedda till att ansluta
duschar på blandare. Det är inte tillåtet att lägga in
en spärr efter slangen och i flödesriktningen!
Monteringsanvisningar
• Det måste undersökas om produkten har
transportskador innan den monteras.Efter monteringen
accepteras inga transport- eller ytskiktskador.
• Armaturen måste installeras, genomspolas och testas
enligt gällande föreskrifter.
• När kvalificerad fackpersonal monterar produkten är
det viktigt att tänka på att monteringsytan är plan i alla
delar av arbetsytan (inga fogar som sticker ut eller
klinkerförskjutningar), att väggkonstruktionen passar
till montering av produkten samt att den inte har svaga
punkter. Medföljande skruvar och plugg är endast
avsedda för betong. Vid andra väggkonstruktioner
skall anvisningarna från pluggtillverkaren beaktas.
• Duschstången måste monteras spänningsfritt!
• Optimal funktion garanteras bar tillsammans
med Hansgrohe handduschar och Hansgrohe
duschslangar. Duschslangar är endast avsedda till att
ansluta duschar på blandare. Det är inte tillåtet att
lägga in en spärr efter slangen och i flödesriktningen!
• Den förmonterade filterinsatsen måste användas
om normalflödet hos handduschen ska vara
garanterat och för att undvika att smuts spolas in
från ledningsnätet. Smuts som spolas in kan påverka
funktionen och/eller leda till skador på funktionsdelar
i handduschen. Hansgrohe frånsäger sig allt ansvar
för skador som kan härledas till detta.
Svenska
17

Montavimas žr. psl. 32
Bandymo pažyma (žr. psl. 40)
Specialūs priedai (nėra
pridedama)
Kampinio montavimo rinkinys #28694000
Atsarginės dalys (žr. psl. 38)
Valymas (žr. psl. 31)
ir pridedama brošiūra
Eksploatacija (žr. psl. 36)
Pralaidumo diagrama
(žr. psl. 35)
Išmatavimai (žr. psl. 34)
Ekscentrinės jungties pagalba galima
išlyginti išgręžtų angų nuokrypį. (žr. psl. 33)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 0,6 MPa
Rekomenduojamas slėgis: 0,15 - 0,4 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminiu draudžiama naudotis vaikams, taip pat
suaugusiems su fizine, dvasine negale ir (arba)
sensorikos sutrikimais. Gaminių taip pat draudžiama
naudotis asmenims, apsvaigusiems nuo alkoholio
arba narkotikų.
Būtina vengti dušo vandens srovės kontakto su
jautriomis kūno vietomis (pvz., akimis). Todėl būtina
laikytis tinkamu atstumu nuo dušo.
Gaminys neturi būti naudojamas kaip rankena.
Rankena montuojama atskirai.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Dušo žarnos yra pritaikytos tik prijungti dušo galvutę
prie vandens maišytuvo. Negalima montuoti vandens
uždarymo mechanizmo tarp maišytuvo ir žarnos.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys
nebuvo pažeistas transportavimo metu.Sumontavus
pretenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Maišytuvas privalo būti montuojamas ir išbandomas
pagal veikiančias normas ir šią instrukciją.
• Montuojant produktą, specialistas privalo įsitikinti, kad
sienos plotas, prie kurio dedama montavimo plokštė,
yra lygus (jokių plytelių ar kitų nelygumų), kad sienos
struktūra yra pritaikyta produkto montavimui ir neturi
jokių silpnų vietų. Pakuotėje esantys varžtai ir kaiščiai
yra skirti tik betonui. Esant kitokiai sienai, varžtus ir
kaiščius reikia rinktis pagal paskirtį.
• Montuojant dušo stovą, būtina varžtus prisukti lengvai
ir neperveržti!
• Optimalus funkcionavimas yra garantuojamas tik
naudojant „Hansgrohe“ rankų dušus su „Hansgrohe“
dušo žarnomis. Dušo žarnos yra pritaikytos tik prijungti
dušo galvutę prie vandens maišytuvo. Negalima
montuoti vandens uždarymo mechanizmo tarp
maišytuvo ir žarnos.
• Reikia naudoti sumontuotą filtro elementą, kad būtų
užtikrintas norminis per rankinį dušą pratekantis
srautas ir būtų išvengta teršalų, galinčių patekti iš
vamzdyno. Patekę teršalai gali pakenkti veikimui ir/
arba sugadinti veikiančias dalis. Už žalą, atsiradusią
dėl šių priežasčių, bendrovė „Hansgrohe“ neatsako.
Lietuviškai
18

Sastavljanje pogledaj stranicu 32
Oznaka testiranja (pogledaj
stranicu 40)
Posebni pribor (Nije sadržano u
isporuci!)
garnitura za kutnu montažu #28694000
Rezervni djelovi (pogledaj
stranicu 38)
Čišćenje (pogledaj stranicu 31)
i priložena brošura
Upotreba (pogledaj stranicu 36)
Dijagram protoka
(pogledaj stranicu 35)
Mjere (pogledaj stranicu 34)
Pomoću ekscentara mogu se podesiti
tolerancije provrta. (pogledaj stranicu 33)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Tehnički podatci
Najveći dopušteni tlak: tlak 0,6 MPa
Preporučeni tlak: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Djeca, kao i tjelesno, mentalno i/ili senzorno
hendikepirane odrasle osobe ne smiju se koristiti
proizvodom bez nadzora. Osobe koje su pod
utjecajem alkohola ili droga ne smiju se koristiti
proizvodom.
Mora se izbjegavati kontakt mlaza iz tuša s osjetljivim
dijelovima tijela (npr. očima). Tijelo korisnika mora
biti dovoljno udaljeno od tuša.
Proizvod ne smije služiti za pridržavanje. U tu se
svrhu mora postaviti zaseban rukohvat.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Crijeva tuša prikladna su jedino za spajanje tuševa
na armature. Nije dopušteno zatvaranje crijeva u
smjeru protoka vode!
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta.Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama.
• Kada proizvod montira kvalificirano stručno osoblje
treba paziti da čitava površina na koju se učvršćuje
bude ravna (bez istaknutih fuga ili krivljenja pločica),
da je zidna konstrukcija primjerena montaži
proizvoda te osobito da nema slabih mjesta. Priloženi
vijci i moždanici prikladni su samo za beton. Kod
drugih zidnih nadgradnji treba obratiti pažnju na
navode proizvođača moždanika.
• Šipku tuša ne instalirajte pod naponom!
• Optimalno funkcioniranje zajamčeno je jedino
u kombinaciji sa Hansgrohe ručnim tuševima i
Hansgrohe crijevom za tuš. Crijeva tuša prikladna
su jedino za spajanje tuševa na armature. Nije
dopušteno zatvaranje crijeva u smjeru protoka vode!
• Mora se rabiti predmontirani filtarski umetak, kako
bi se regulirao protok vode kroz ručni tuš i izbjeglo
unošenje prljavštine iz vodovoda. Prljavština može
dovesti do djelomičnog ili potpunog oštećenja
dijelova ručnog tuša. Za eventualna oštećenja
uzrokovana prljavštinom proizvođač Hansgrohe nije
odgovoran.
Hrvatski
19

Montajı Bakınız sayfa 32
Kontrol işareti (Bakınız sayfa 40)
Özel aksesuarlar (Teslimat
kapsamına dahil değildir)
Köşe montaj seti #28694000
Yedek Parçalar (Bakınız sayfa 38)
Temizleme (Bakınız sayfa 31)
ve birlikte verilen broşür
Kullanımı (Bakınız sayfa 36)
Akış diyagramı
(Bakınız sayfa 35)
Ölçüleri (Bakınız sayfa 34)
Eksantrik burç ile delik toleransları
dengelenebilir. (Bakınız sayfa 33)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
• Ön montajı yapılan filtre elemanı, el püskürtücüsünün
standart akışını sağlamak ve hat şebekesindeki
kirlenmeleri önlemek için kullanılmalıdır. Kirlenmeler
işlevi olumsuz etkileyebilir ve/veya el püskürtücüsünün
işlev parçalarında hasarlara yol açabilir. Hansgrohe,
bundan dolayı kaynaklanabilecek hasarlara karşı
sorumluluk üstlenmez.
Teknik bilgiler
İşletme basıncı: azami 0,6 MPa
Tavsiye edilen işletme basıncı: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi
yaralanmaları önlemek için eldiven kullanılmalıdır.
Bedensel, ruhsal ve/veya sensörik engelli çocuk
ve yetişkinler gözetimsiz olarak duş sistemini
kullanmamalıdırlar. Alkol veya uyuşturucu etkisinde
olanlar duş sistemini kullanmamalıdır.
Püskürtme başlıklarının hassas organlara teması (örn.
gözler) önlenmelidir. Püskürtücü ile beden arasında
yeterli mesafe bırakılmalıdır.
Ürün tutma kolu olarak kullanılmamalıdır. Ayrı bir
tutma kolu monte edilmelidir.
Duş sistemi yalnızca banyo, hijyen ve beden temizliği
amaçları doğrultusunda kullanılabilir.
Sözü geçen duş boruları, duş parçalarını yalnız
donanım takımlarına bağlamaya yarar. Hortumun
arkasından sonra akış yönünde kesmek yasaktır!
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir.Montaj işleminden
sonra nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.
• Batarya monte edilmeli, geçerli normlardan sonra akis
testi yapilmalidir.
• Müteahhit, ürünü monteleyeceği yer, yani montaj
plakasının monte edileceği duvar alanının tümü düz
(herhangi bir eklem yerinin ya da duvar fayansının
çıkıntısıyla) engellenmemiş, yapısı ürünü montelemeye
uygun bir şekilde ve herhangi zayıf noktası
olamamasını sağlamalıdır. Kaplı vidalar ve çubuklar
sadece beton için uygundur. Başka duvar yapıları
için, imalatçının çubuk imal edenin bellirtiği hususlar
dikkate alınmalıdır.
• Duş çubuğu gerilimsiz şekilde monte edilmelidir!
• Mümkün olduğu kadar iyi işlev, yalnız Hansgrohe elle
duş parçaları ve Hansgrohe duş boruları kullanılırsa,
garanti edilir. Sözü geçen duş boruları, duş
parçalarını yalnız donanım takımlarına bağlamaya
yarar. Hortumun arkasından sonra akış yönünde
kesmek yasaktır!
Türkçe
20
