Hans Grohe Secuflex 28380 Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册 / 组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Инструкция за
употреба 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth
montimit 29
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 30
Secuflex
28380XXX

6 Sicherheitshinweise
6Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6Kinder, sowie Erwachsene mit körperlichen, gei-
stigen und / oder sensorischen Einschränkungen
dürfen nicht unbeaufsichtigt das Duschsystem benut-
zen. Personen die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Duschsystem nicht benutzen.
6Das Duschsystem darf nur zur Bade-, Hygiene- und
Körperreinigungszwecke eingesetzt werden.
6Der Kontakt der Brausestrahlen mit empfindlichen
Körperstellen (z. B. Augen) muss vermieden werden.
Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
6Brausenschläuche sind nur zum Anschluss von Brau-
sen an Armaturen geeignet. Eine Absperrung nach
dem Schlauch in Fließrichtung ist unzulässig!
6Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden!
• Optimale Funktion nur in Verbindung mit Hansgrohe
Handbrausen und Hansgrohe Brausenschläuchen
garantiert.
Technische Daten
Freier Durchfluss bei 0,3 MPa: 24 l/min
(1 MPa = 10 bar = 147 PSI)
Eigensicher gegen Rückfließen
Deutsch
Maße (siehe Seite 36 - 38)
Kein essigsäurehaltiges Silikon verwenden!

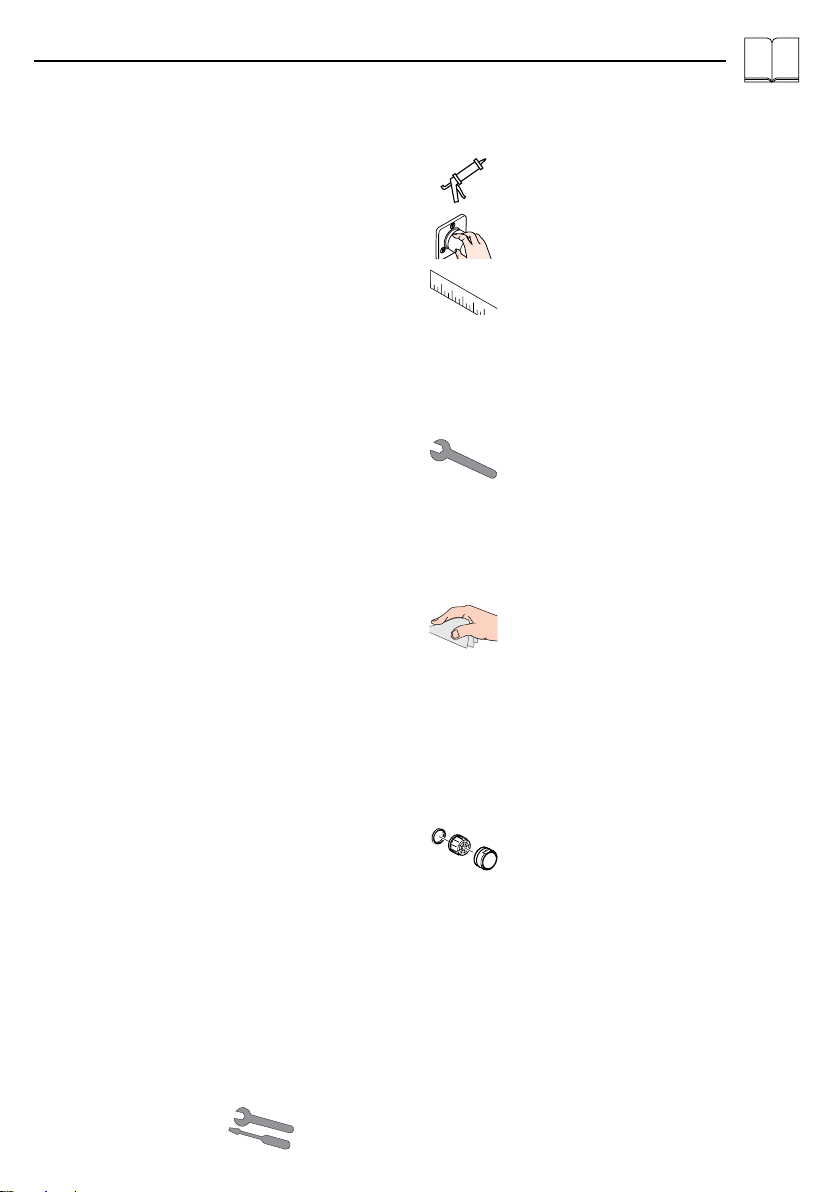

Symbolerklärung
Montage siehe Seite 31
Bedienung (siehe Seite 35)
Wartung Rückflussverhinderer
(siehe Seite 39 - 40)
Rückflussverhinderer müssen gemäß DIN EN
1717 regelmäßig in Übereinstimmung mit
nationalen oder regionalen Bestimmungen
(DIN 1988 einmal jährlich) auf ihre Funktion
geprüft werden.
Reinigung
Reinigungsempfehlung siehe beiliegende
Broschüre.
Reinigung Secuflex Schlauch
(siehe Seite 39)
Das Reinigen wiederholen, wenn im Laufe
der Zeit der Auszug schwergängig wird.
Serviceteile (siehe Seite 41)
XXX = Farbcodierung
000 = chrom
820 = brushed nickel
830 = polished nickel
Schraffierter Bereich = Bereich
für Wasseranschluss
(siehe Seite 37)
2
A

6 Consignes de sécurité
6Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure
6Il est interdit aux enfants ainsi qu‘aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d‘utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d‘alcool ou de drogues d‘utiliser la douche.
6Le système de douche ne doit servir qu‘à se laver et
à assurer l‘hygiène corporelle.
6Éviter le contact du jet de la douchette avec les
parties sensibles du corps (telles par ex. que les
yeux). Veiller à respecter un écart suffisant entre la
douchette et le corps
6Les flexibles de douche ne doivent être utilisés que
pour le raccordement d ’une douche à main à un
robinet. Le montage d ’un système d ’arrêt après le
flexible, en direction du courant d ’eau est stricte-
ment interdit.
6Il est conseillé d‘équilibrer les pressions de l‘eau
chaude et froide.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables!
• Un fonctionnement optimal est seulement garanti en
combinaison avec des douches à main et des flexibles
Hansgrohe.
Informations techniques
Débit libre à 0,3 MPa: 24 l/min
(1 MPa = 10 bar = 147 PSI)
Avec dispositif anti-retour
Français
Dimensions (voir pages 36 - 38)
Ne pas utiliser de silicone contenant de
l‘acide acétique!
Description du symbole
Montage voir pages 31
Instructions de service
(voir pages 35)
Entretien clapet anti-retour
(voir pages 39 - 40)
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme EN
1717 ou conformément aux dispositions na-
tionales ou régionales quant à leur fonction
(au moins une fois par an).
Nettoyage
Pour les conseils d’entretien, voir la brochure
ci-jointe.
Nettoyage Secuflex tube fléxi-
ble (voir pages 39)
Répétez cette action lorsque l‘extraction
devient difficile.
Pièces détachées (voir pages 41)
XXX = Couleurs
000 = chromé
820 = brushed nickel
830 = polished nickel
Zone hachurée = zone pour
raccord eau
(voir pages 37)
3
A

6 Safety Notes
6Gloves should be worn during installation to prevent
crushing and cutting injuries.
6Children as well as adults with physical, mental and/
or sensoric impairments must not use this shower
system without proper supervision. Persons under
the influence of alcohol or drugs are prohibited from
using this shower system.
6The shower system may only be used for bathing,
hygienic and body cleansing purposes.
6Do not allow the streams of the shower touch sensi-
tive body parts (such as your eyes). An adequate
distance must be kept between the shower and you.
6Shower hoses are only suitable for a connection
from the shower to the fitting. Never fit a shut-off
device between the fitting and the hose.
6The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• The fitting must be installed, flushed and tested after
the valid norms!
• Optimal functioning is only guaranteed with the com-
bination of Hansgrohe hand showers and Hansgrohe
shower hoses.
Technical Data
Rate of flow by 0,3 MPa: 24 l/min
(1 MPa = 10 bar = 147 PSI)
anti-pollution function
English
Dimensions (see page 36 - 38)
Do not use silicone containing acetic acid!
Symbol description
Assembly see page 31
Operation (see page 35)
Maintenance non return valve
(see page 39 - 40)
The non return valves must be checked
regularly according to DIN EN 1717 in
accordance with national or regional regula-
tions (at least once a year).
Cleaning
Cleaning recommendations, see enclosed
brochure.
Cleaning Secuflex hose (see
page 39)
Repeat cleaning when pull out becomes
difficult.
Spare parts (see page 41)
XXX = Colors
000 = chrome plated
820 = brushed nickel
830 = polished nickel
Hatched area = area for water
connection
(see page 37)
4
A

6 Indicazioni sulla sicurezza
6Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
6I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e/osensoriali devono utilizzare il sistema
della doccia solo sotto la supervisione di unaa
persona responsabile.
6Il sistema doccia deve essere utilizzato esclusivamen-
te per l‘giene del corpo.
6Bisogna evitare il contatto fra il getto della doccia
e parti del corpo delicate (ad es. gli occhi). Fra
il soffione ed il corpo va mantenuta una distanza
sufficiente.
6I flessibili devono essere inseriti solo tra l ’uscita dell
’acqua e la doccetta. Non deve essere introdotta al-
cuna prolunga tra il flessibile e l ’uscita dell ’acqua.
6Attenzione! Compensare le differenze di pressione
tra i collegamenti dell‘acqua fredda e dell‘acqua
calda.
Istruzioni per il montaggio
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Funzionalità ottimale solamente in combinazione con
doccette e flessibili Hansgrohe.
Dati tecnici
Portata a 0,3 MPa: 24 l/min
(1 MPa = 10 bar = 147 PSI)
Sicurezza antiriflusso
Italiano
Ingombri (vedi pagg. 36 - 38)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Montaggio vedi pagg. 31
Procedura (vedi pagg. 35)
Manutenzione valvola antiri-
flusso (vedi pagg. 39 - 40)
La valvola di non ritorno deve essere control-
lata regolarmente come da DIN EN 1717,
secondo le normative nazionali e regionali
(almeno una volta all‘anno).
Pulitura
Suggerimenti per la pulizia: vedi il prospetto
accluso.
Pulitura Secuflex flessibile (vedi
pagg. 39)
Questa azione di pulizia deve essere
ripetuta in caso, con il passare del tempo,
l´apertura della placca diventi difficoltosa.
Parti di ricambio (vedi pagg. 41)
XXX = Trattamento
000 = cromato
820 = brushed nickel
830 = polished nickel
Campo tratteggiato = zona per
il collegamento acqua
(vedi pagg. 37)
5
A

6 Indicaciones de seguridad
6Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
6Niños, así como adultos con limitaciones corporales,
mentales y/o sensoriales no deben utilizar el sistema
de duchas sin vigilancia. Personas que se encuen-
tran bajo el efecto de alcohol o drogas, no deben
utilizar el sistema de duchas.
6El sistema de ducha solo debe ser utilizado para
fines de baño, higiene y limpieza corporal.
6Debe evitarse el contacto del chorro del pulveriza-
dor con partes sensibles del cuerpo (por ej. ojos).
Debe mantenerse una distancia suficiente entre
pulverizador y cuerpo.
6Los flexos deben usarse exclusivamente para la co-
nexión entre grifería y teleducha. Cualquier función
de cierre tras el flexo y en la dirección del flujo del
agua no está permitida.
6Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• Sólo se garantiza una función óptima en combinación
con teleduchas y flexos de Hansgrohe.
Datos técnicos
Caudal con 0,3 MPa 24 l/min
(1 MPa = 10 bar = 147 PSI)
Seguro contra el retorno
Español
Dimensiones (ver página 36 - 38)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Montaje ver página 31
Manejo (ver página 35)
Mantenimiento válvula antirre-
torno (ver página 39 - 40)
Las válvulas anti-retorno tienen que ser con-
troladas regularmente según la norma DIN
EN 1717, en acuerdo con las regulaciones
nacionales o regionales (una vez al año,
por lo menos).
Limpiar
Para las instrucciones de limpieza, ver el
folleto adjunto.
Limpiar Flexo Secuflex
(ver página 39)
Repetir la limpieza, cuando el tiempo
aumenta la resistencial al extraerlo.
Repuestos (ver página 41)
XXX = Acabados
000 = cromado
820 = brushed nickel
830 = polished nickel
Área rayada = area para la
conexión de agua
(ver página 37)
6
A

6 Veiligheidsinstructies
6Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
6Kinderen en volwassenen met lichamelijke, gees-
telijke en/of sensorische beperkingen mogen het
douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen
het douchesysteem niet gebruiken.
6Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
6Het contact van de douchestraal met gevoelige
lichaamsdelen (bijv. ogen) moet worden voorko-
men. Er moet voldoende afstand tussen douche en
lichaam aangehouden worden.
6De doucheslangen zijn alleen geschikt voor de
aansluiting van douches aan kranen. Een versper-
ring ná de doucheslang in de stroomrichting is niet
toelaatbaar.
6Grote drukverschillen tussen de kouden warm water-
aansluitingen dienen vermeden te worden.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren!
• Optimal funktioneren gegarandeerd bij kombinatie
met Hansgrohe handdouche en doucheslang.
Technische gegevens
Vrije doorstroom bij 0,3 MPa: 24 l/min
(1 MPa = 10 bar = 147 PSI)
Beveiligd tegen terugstromen
Nederlands
Maten (zie blz. 36 - 38)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Montage zie blz. 31
Bediening (zie blz. 35)
Onderhoud terugslagklep
(zie blz. 39 - 40)
Keerkleppen moeten volgens DIN EN 1717
regelmatig en volgens plaatselijk geldende
eisen op het funktioneren gecontroleerd
worden. (Tenminste een keer per jaar).
Reinigen
Reinigingsadvies zie bijgevoegde brochure.
Reinigen secuflex slang
(zie blz. 39)
U kunt deze handeling herhalen indien
na verloop van tijd het uittrekken van de
douche wat zwaarder gaat.
Service onderdelen (zie blz. 41)
XXX = Kleuren
000 = verchroomd
820 = brushed nickel
830 = polished nickel
Gearceerde deel = plaats voor
wateraansluiting
(zie blz. 37)
7
A

6 Sikkerhedsanvisninger
6Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
6Børn som også voksne med fysiske, mentale og
/ eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
6Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
6Bruserstrålens kontakt med sensitive områder (f.eks.
øjne) skal undgås. Der skal være en tilstrækkelig
afstand mellem bruseren og kroppen.
6Bruserslanger bør kun anvendes i forbindelse med
tilslutning mellem brusere og armatur. Det er ikke
tilladt at montere en afspærringsventil mellem bruser
og slange!
6Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres, skyl-
les igennem og afprøves.
• Optimal funktion garanteres for anvendelse i forbin-
delse med Hansgrohe håndbrusere og Hansgrohe
bruseslanger.
Tekniske data
Fri gennemstrømning ved 0,3 MPa: 24 l/min
(1 MPa = 10 bar = 147 PSI)
Med indbygget kontraventil
Dansk
Målene (se s. 36 - 38)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Montering se s. 31
Brugsanvisning (se s. 35)
Service kontraventil
(se s. 39 - 40)
Ifølge DIN EN 1717 skal gennmestrømnings-
begrænsere i overenstemmelse med natio-
nale regler afprøves regelmæssigt (mindst en
gang om året).
Rengøring
For anbefalinger til rengøringen, se venligst
den vedlagte brochure.
Rengøring Secuflex slange
(se s. 39)
Venligst gentag rengøringen såfremt udtræk-
ket med tidcnbliver trægt.
Reservedele (se s. 41)
XXX = Overflade
000 = Krom
820 = Brushed nickel
830 = Polished nickel
Skraveret område = område
for vandstilslutning
(se s. 37)
8
A

6 Avisos de segurança
6Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
6Crianças e adultos com deficiências motoras, men-
tais e/ou sensoriais não podem utilizar o sistema de
duche sem monitorização. Pessoas que estejam sob
a influência de álcool ou drogas não podem utilizar
o sistema de duche.
6O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
6Deve-se evitar o contacto dos jactos de água com
partes do corpo sensíveis (p. ex. olhos). É necessá-
rio manter uma distância suficiente entre o chuveiro
e o corpo.
6Os tubos flexíveis são apenas adequados para uma
ligação do chuveiro à misturadora. Nunca instale
uma válvula de corte entre a misturadora e o tubo
flexível.
6Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor!
• O bom funcionamento é apenas garantido em
combinação com chuveiros de mão e tubos flexíveis
Hansgrohe.
Dados Técnicos
Caudal a 0,3 MPa: 24 l/min
(1 MPa = 10 bar = 147 PSI)
Função anti-retorno e anti-vácuo
Português
Medidas (ver página 36 - 38)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Montagem ver página 31
Funcionamento (ver página 35)
Manutenção válvula anti-retor-
no (ver página 39 - 40)
As válvulas anti-retorno devem ser verifica-
das regularmente de acordo com a DIN EN
1717 segundo os regulamentos nacionais
ou regionais (pelo menos uma vez por ano).
Limpeza
Consultar a seguinte brochura sobre as reco-
mendações de limpeza.
Limpeza Secuflex flexível
(ver página 39)
Limpe ontra vez se for ainda aificil de puxar
can o tempo.
Peças de substituição
(ver página 41)
XXX = Acabamentos
000 = cromado
820 = brushed nickel
830 = polished nickel
Área sombreada = área para
ligação da água
(ver página 37)
9
A

6 Wskazówki bezpieczeństwa
6Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
6Zarówno dzieci, jak i dorośli z fizycznymi, psychicz-
nymi i/lub sensorycznymi ograniczeniami nie mogą
korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie
mogą korzystać z prysznica.
6Prysznic może być używany tylko w celach kąpieli,
higieny i utrzymania czystości ciała.
6Należy unikać kontaktu strumienia wypływającego
z głowicy z wrażliwymi częściami ciała (np. ocza-
mi). Należy zachowywać odpowiednią odległość
pomiędzy głowicą a ciałem.
6Węże prysznicowe przeznaczone są do podłącze-
nia tylko z armaturą. Blokada za wężem w kierunku
przepływu jest niedopuszczalna.
6Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm!
• Optymalne działanie gwarantuje się tylko w odnie-
sieniu do pryszniców ręcznych i węży prysznicowych
Hansgrohe.
Dane techniczne
Swobodny przepływ przy 0,3 MPa: 24 l/min
(1 MPa = 10 bary = 147 PSI)
Samoistnie zabezpieczony przed przepływem zwrotnym
Polski
Wymiary (patrz strona 36 - 38)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Montaż patrz strona 31
Obsługa (patrz strona 35)
Konserwacja Zabezpieczenie
przed przepływem zwrotnym
(patrz strona 39 - 40)
Działanie zabezpieczeń przed przepływem
zwrotnym, zgodnie z normą DIN EN 1717 i
miejscowymi przepisami, musi być kontrolo-
wane (DIN 1988, raz w roku).
Czyszczenie
Zalecenie dotyczące pielęgnacji, patrz
dołączona broszura.
Czyszczenie Wąż Secuflex
(patrz strona 39)
W przypadku, gdy wyciąg pracuje z wysił-
kiem, powtórzyć czyszczenie.
Części serwisowe
(patrz strona 41)
XXX = kody wykończenia powierzchni
000 = chrom
820 = nikiel szorowany
830 = nikiel polerowany
Zakreskowany obszar = obszar
na przyłącze wody
(patrz strona 37)
10
A

6 Bezpečnostní pokyny
6Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
6Děti a dospělé osoby s tělesným, duševním a / nebo
smyslovým postižením nesmí sprchový systém použí-
vat bez dozoru. Osoby pod vlivem alkoholu nebo
drog nesmí sprchový systém používat.
6Sprchový systém smí být používán pouze ke koupání
a za účelem tělesné hygieny.
6Je nutné zabránit kontaktu vodních paprsků sprchy s
měkkými částmi těla (např. očima). Je nutné dodržo-
vat dostatečný odstup mezi sprchou a tělem.
6Sprchové hadice jsou vhodné pouze pro napojení
sprch na armatury. Řazení uzavíracího ventilu za
hadici po směru toku je nepřípustné!
6Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Armatura se musí montovat, proplachovat a testovat
podle platných norem!
• Optimální funkce je zaručena pouze s ručními sprcha-
mi a sprchovými hadicemi Hansgrohe.
Technické údaje
Volný průtok při 0,3 MPa 24 l/min
(1 MPa = 10 bar = 147 PSI)
Vlastní jištění proti zpětnému nasátí.
Česky
Rozmìry (viz strana 36 - 38)
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Montáž viz strana 31
Ovládání (viz strana 35)
Údržba zpětný ventil
(viz strana 39 - 40)
U zpětných ventilů se musí podle DIN EN
1717 v souladu s národními nebo regio-
nálními předpisy testovat jejich funkčnost
(alespoň jednou ročně).
Čištění
Doporučení k čištění viz přiložená brožura.
Čištění hadice Secuflex
(viz strana 39)
Opakovat čištění, pokud je po čase vytáhnu-
tí obtížné.
Servisní díly (viz strana 41)
XXX = kód povrchové úpravy
000 = chrom
820 = brushed nickel
830 = polished nickel
šrafovaný rozsah = oblast pro
připojení vody
(viz strana 37)
11
A

6 Bezpečnostné pokyny
6Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
6Sprchovací systém nesmú bez dozoru používať deti,
ako aj dospelé osoby s telesným, duševným a/alebo
zmyslovým postihnutím. Sprchovací systém nesmú
používať ani osoby, ktoré sú pod vplyvom alkoholu
alebo drog.
6Sprchovací systém sa smie používať len na kúpanie
a telesnú hygienu.
6Vyhýbajte sa kontaktu vodného lúča sprchy s citlivý-
mi miestami tela (napr. oči). Dodržiavajte dostatočnú
vzdialenosť medzi sprchou a telom.
6Sprchové hadice sú vhodné iba pre napojenie spŕch
na batérie. Umiestnenie uzatváracieho ventilu za
hadicou v smere toku je neprípustne.
6Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Batéria sa musí montovať, preplachovať a testovať
podľa platných noriem!
• Optimálna funkcia je zaručen iba s ručnými sprchami
a sprchovými hadicami Hansgrohe.
Technické údaje
Volný prietok pri 0,3 MPa 24 l/min
(1 MPa = 10 bar = 147 PSI)
Vlastná poistka proti spätnému nasatiu.
Slovensky
Rozmery (viď strana 36 - 38)
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Montáž viď strana 31
Obsluha (viď strana 35)
Údržba obmedzovač spätného
nasatia (viď strana 39 - 40)
Pri spätných ventiloch sa musí podľa DIN
EN 1717 v súlade s národnými alebo regi-
onálnymi predpismi testovať ich funkčnosť
(aspoň raz ročne).
Čištění
Odporúčanie o čistení nájdete v priloženej
brožúre.
Čištění hadica Secuflex
(viď strana 39)
Zopakujte čistenie, ak sa v priebehu času
sťažilo vyťahovanie.
Servisné diely (viď strana 41)
XXX = kód povrchovej úpravy
000 = chróm
820 = brushed nickel
830 = polished nickel
Šrafovaná oblasť = oblasť pre
pripojenie vody
(viď strana 37)
12
A

6 安全技巧
6装配时为避免挤压和切割受伤，必须戴上手
套。
6不得让儿童和肢体、精神和/或意识有障碍的
成人在不受监管的情况下使用淋浴系统。受酒
精或毒品影响的人员不得使用淋浴系统。
6淋浴系统只允许作为洗浴、卫生和洁身之用。
6必须避免让身体敏感部位（如眼睛）接触到莲
蓬头喷水。必须保持莲蓬头与人头之间有足够
的距离。
6淋浴软管只适合从淋浴器连接到管接头。切勿
在管接头和软管之间安装截止装置。
6冷热水管间过大的压力差必须予以平衡。
安装提示
• 必须按照现行的规定安装，冲洗和测试产品！
• 只有与汉斯格雅手提花洒和汉斯格雅淋浴器软管
组合使用，方担保最佳的功能。
技术参数
0,3 MPa时的流速： 24 升/分钟
(1 MPa = 10 bar = 147 PSI)
自动防止回流
中文
大小 (参见第页 36 - 38)
请勿使用含有乙酸的硅！
符号说明
安装 参见第页 31
操作 (参见第页 35)
保养 单向阀 (参见第页 39 - 40)
单向阀必须在符合国家或当地的法律的
情况下按照DIN EN 1717定期检查（至
少一年一次）。
清洗
清洁建议参见附入的小册子。
清洗 Secuflex 软管 (参见第页 39)
当手持花洒随着时间的推移变得抽拉困
难时，重复上述清理工作。
备用零件 (参见第页 41)
XXX = 颜色代码
000 = 镀铬
820 = 镍拉丝
830 = 镍抛光
阴影区域＝进水管连接区域
(参见第页 37)
13
A

6 Указания по технике безопасности
6Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
6Дети, а также взрослые с физическими, умствен-
ными и/или сенсорными недостатками должны
пользоваться душевой системой только под
присмотром. Запрещается пользоваться душевой
системой в состоянии алкогольного или наркоти-
ческого опьянения.
6Душевую систему разрешается использовать
только в гигиенических целях для принятия ванны
и личной гигиены.
6Не допускайте попадания струи воды из разбрыз-
гивателя на чувствительные части тела (например,
на глаза). Разбрызгиватель следует устанавливать
на достаточном расстоянии от тела.
6Душевые шланги подходят только для подсоедине-
ния душей к арматуре. Не устанавливайте допол-
нительных затворов между шлангом и арматурой!
6донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Смеситель должен быть смонтирован по действую-
щим нормам и в соответствии с настоящей инструк-
цией, проверен на геметичность и безупречность
работы
• Оптимальное функционирование гарантируется
только при использовании в комбинации с руч-
ными душами Hansgrohe и душевыми шлангами
Hansgrohe.
Технические данные
Свободное истечение при 0,3 МПа: 24 л/мин
(1 МПа = 10 bar = 147 PSI)
укомплектован клапаном обратного тока воды
Русский
Размеры (см. стр. 36 - 38)
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Монтаж см. стр. 31
Эксплуатация (см. стр. 35)
Техническое обслуживание
Защита обратного тока воды
(см. стр. 39 - 40)
Защита обратного тока должна регулярно
проверяться (минимум один раз в год) по
стандарту DIN EN 1717 или в соответс-
твии с национальными или региональны-
ми нормативами
Очистка
Рекомендации по очистке см. в прилагае-
мой брошюре.
Очистка Шланг Secuflex
(см. стр. 39)
Повторите очистку, если со временем
вытягивание затрудняется.
Κомплеκт (см. стр. 41)
XXX = Код цвета поверхности
000 = хром
820 = brushed nickel
830 = polished nickel
Заштрихованная область = об-
ласть для подключения воды
(см. стр. 37)
14
A

6 Biztonsági utasítások
6A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
6Gyermekek, valamint testileg, szellemileg fogyaté-
kos vagy érzékelésben korlátozott személyek nem
használhatják felügyelet nélkül a zuhanyrendszert.
Alkohol és kábítószer befolyása alatt álló személyek
nem használhatják a zuhanyrendszert.
6A zuhanyrendszert csak fürdéshez, mosakodáshoz
és egészségügyi tisztálkodáshoz szabad használni.
6Kerülni kell a zuhanysugár érintkezését érzékeny
testrészekkel (pl. szemek). Be kell tartani a megfelelő
távolságot a zuhanyfej és a test között.
6A zuhanycsövek kizárólag zuhanyok csaptelepek-
kel való összekötésére alkalmasak. A zuhanycső
után (folyásirány szerint) elzárás beszerelése nem
engedélyezett!
6A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A csaptelepet az érvényben lévő előírásoknak megfe-
lelően kell felszerelni, átöblíteni és ellenőrizni!
• A megfelelő működést csak Hansgrohe kézizuhanyok-
kal és Hansgrohe zuhanycsövekkel garantáljuk.
Műszaki adatok
Szabad átfolyás 0,3 MPa nyomás esetén: 24 l/perc
(1 MPa = 10 bar = 147 PSI)
Visszafolyás gátlóval
Magyar
Méretet (lásd a oldalon 36 - 38)
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Szerelés lásd a oldalon 31
Használat (lásd a oldalon 35)
Karbantartás visszacsapósze-
lep (lásd a oldalon 39 - 40)
A visszafolyásgátlók működése a DIN EN
1717 szabványnak megfelelően, a nemzeti
vagy területi rendelkezésekkel összhangban,
évente egyszer ellenőrizendő!
Tisztítás
Az ajánlott tisztításhoz lásd a mellékelt
brosúrát.
Tisztítás Secuflex tömlő
(lásd a oldalon 39)
Ismételje meg a tisztítást, ha időközben
elnehezül a kifolyás.
Tartozékok (lásd a oldalon 41)
XXX = Színkódok
000 = króm
820 = brushed nickel
830 = polished nickel
Satírozott rész = vízcsatlakozó
területe
(lásd a oldalon 37)
15
A

6 Turvallisuusohjeet
6Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
6Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti
rajoittuneet aikuiset eivät saa käyttää suihkujärjes-
telmää ilman valvontaa. Alkoholin tai huumeiden
vaikutuksessa olevat henkilöt eivät saa käyttää
suihkujärjestelmää.
6Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
6Suihkuveden kontaktia herkkien ruumiinosien (esim.
silmien) kanssa on vältettävä.Suihkun ja vartalon
välissä on oltava riittävä väli.
6Suihkuletkut soveltuvat vain käsisuihkun liittämiseen
armatuureihin. Letkun jälkeen virtaussuunnassa oleva
sulkuventtiili ei ole sallittua!
6Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti!
• Optimaalinen toiminta on taattuna vain Hansgrohe
käsisuihkuja ja Hansgrohe suihkuletkuja käytettäessä.
Tekniset tiedot
Vapaa läpivirtaus 0,3 MPa paineella: 24 l/min
(1 MPa = 10 bar = 147 PSI)
Estää itsestään paluuvirtauksen
Suomi
Mitat (katso sivu 36 - 38)
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Asennus katso sivu 31
Käyttö (katso sivu 35)
Huolto vastaventtiili
(katso sivu 39 - 40)
Vastaventtiilien toiminta on tarkastettava
säännöllisesti paikallisten ja kansallisten
määräysten mukaisesti (DIN 1988, kerran
vuodessa).
Puhdistus
Katso puhdistussuositus mukana olevasta
esitteestä.
Puhdistus Secuflex letku
(katso sivu 39)
Toista puhdistus, jos ulosveto tulee ajan
kuluessa raskaaksi.
Varaosat (katso sivu 41)
XXX = Värikoodi
000 = kromi
820 = harjattu nikkeli
830 = kiillotettu nikkeli
Varjostettu alue = vesiliitännän
alue
(katso sivu 37)
16
A

6 Säkerhetsanvisningar
6Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
6Barn samt vuxna med fysiska, psykiska eller senso-
riska funktionshinder får inte använda duschsystemet
ensamma. Personer som är påverkade av alkohol- el-
ler droger får inte använda duschsystemet.
6Duschsystemet får bara användas till kroppshygien
med bad och dusch.
6Undvik att rikta duschstrålarna mot känsliga kropps-
delar (t. ex. ögonen. Det måste finnas ett tillräckligt
stort avstånd mellan duschen och kroppen.
6Duschslangar är endast avsedda till att ansluta
duschar på blandare. Det är inte tillåtet att lägga in
en spärr efter slangen och i flödesriktningen!
6Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Blandaren måste installeras, genomspolas och testas
enligt gällande föreskrifter.
• Optimal funktion garanteras bar tillsammans med
Hansgrohe handduschar och Hansgrohe dusch-
slangar.
Tekniska data
Fri genomströmning vid 0,3 MPa: 24 l/min
(1 MPa = 10 bar = 147 PSI)
Självspärr mot återflöde
Svenska
Måtten (se sidan 36 - 38)
Använd inte silikon som innehåller ättiksyra!
Simbolio aprašymas
Montering se sidan 31
Hantering (se sidan 35)
Skötsel Backventil
(se sidan 39 - 40)
Backventilers funktion måste kontrolleras
regelbundet enligt nationella eller regionala
bestämmelser (DIN 1988 en gång per år) i
enlighet med DIN EN 1717.
Rengöring
Se den medföljande broschyren för rengö-
ringsrekommendation
Rengöring Secuflex slang
(se sidan 39)
Upprepa rengöringen om utdragsenheten
börjar bli trög.
Reservdelar (se sidan 41)
XXX = Färgkodning
000 = krom
820 = borstad nickel
830 = polerad nickel
Skuggat område = område för
vattenanslutning
(se sidan 37)
17
A

6 Saugumo technikos nurodymai
6Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
6Dušo sistema uždrausta naudotis vaikams, taip pat
suaugusiems su fizine, dvasine negale ir (arba)
sensorikos sutrikimais. Dušo sistema taip pat
uždrausta naudotis asmenims, apsvaigusiems nuo
alkoholio arba narkotikų.
6Dušo sistema turi būti naudojama tik kūno higienai ir
švarai palaikyti.
6Būtina vengti dušo vandens srovės kontakto su
jautriomis kūno vietomis (pvz., akimis). Todėl būtina
laikytis tinkamu atstumu nuo dušo.
6Dušo žarnos yra pritaikytos tik prijungti dušo
galvutę prie vandens maišytuvo. Negalima montuoti
vandens uždarymo mechanizmo tarp maišytuvo ir
žarnos.
6Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Maišytuvas privalo būti montuojamas, išleidžiamas ir
patikrinamas pagal galiojančias normas!
• Optimalus funkcionavimas yra garantuojamas tik
naudojant „Hansgrohe“ rankų dušus su „Hansgrohe“
dušo žarnomis.
Techniniai duomenys
Laisvas vandens pralaidumas
esant 0,3 MPa slėgiui: 24 l/min
(1 MPa = 10 barų = 147 PSI)
Su atbuliniu vožtuvu
Lietuviškai
Išmatavimai (žr. psl. 36 - 38)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Montavimas žr. psl. 31
Eksploatacija (žr. psl. 35)
Techninis aptarnavimas
atbulinis vožtuvas
(žr. psl. 39 - 40)
Atbulinio vožtuvo apsauga privalo būti
tikrinama reguliariai (mažiausiai kartą per
metus pagal DIN 1988) pagal DIN EN1717
arba pagal galiojančias nacionalines arba
regionines normas.
Valymas
Valymo rekomendacijas žr. pridedamoje
brošiūroje.
Valymas „Secufles“ žarna
(žr. psl. 39)
Valyti pakartotinai, jei ištraukti būna vis
sunkiau.
Atsarginės dalys (žr. psl. 41)
XXX = Spalva
000 = chrom
820 = brushed nickel
830 = polished nickel
Brūkšniuota sritis = sritis, skirta
vandeniui prijungti
(žr. psl. 37)
18
A

6 Sigurnosne upute
6Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
6Djeca, kao i tjelesno, mentalno i/ili senzorno
hendikepirane odrasle osobe ne smiju se koristiti
sustavom tuša bez nadzora. Osobe koje su pod
utjecajem alkohola ili droga ne smiju se koristiti
sustavom tuša.
6Sustav tuša se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
6Mora se izbjegavati kontakt mlaza iz tuša s
osjetljivim dijelovima tijela (npr. očima). Tijelo
korisnika mora biti dovoljno udaljeno od tuša.
6Crijeva tuša prikladna su jedino za spajanje tuševa
na armature. Nije dopušteno zatvaranje crijeva u
smjeru protoka vode!
6Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama!
• Optimalno funkcioniranje zajamčeno je jedino
u kombinaciji sa Hansgrohe ručnim tuševima i
Hansgrohe crijevom za tuš.
Tehnički podatci
Slobodan protok na 0,3 MPa: 24 l/min
(1 MPa = 10 bar = 147 PSI)
Funkcije samo-čišćenja
Hrvatski
Mjere (pogledaj stranicu 36 - 38)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Sastavljanje pogledaj stranicu 31
Upotreba (pogledaj stranicu 35)
Održavanje nepovratni ventil
(pogledaj stranicu 39 - 40)
Ispravnost nepovratnog ventila mora se
redovito provjeravati prema standardu DIN
EN 1717 i u skladu sa važećim propisima
(najmanje jednom godišnje).
Čišćenje
Upute za čišćenje nalaze se u priloženoj
brošuri.
Čišćenje Secuflex gipka cijev
(pogledaj stranicu 39)
Ukoliko nakon nekog vremena voda i dalje
slabo istječe, ponovite čišćenje
Rezervni djelovi (pogledaj
stranicu 41)
XXX = Boje
000 = krom
820 = brushed nickel
830 = polished nickel
Osjenčana površina = Područje
priključka vode
(pogledaj stranicu 37)
19
A

6 Güvenlik uyarıları
6Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
6Bedensel, ruhsal ve/veya sensörik engelli çocuk ve
yetişkinler gözetimsiz olarak duş sistemini kullanma-
malıdırlar. Alkol veya uyuşturucu etkisinde olanlar
duş sistemini kullanmamalıdır.
6Duş sistemi yalnızca banyo, hijyen ve beden temizli-
ği amaçları doğrultusunda kullanılabilir.
6Püskürtme başlıklarının hassas organlara teması (örn.
gözler) önlenmelidir. Püskürtücü ile beden arasında
yeterli mesafe bırakılmalıdır.
6Sözü geçen duş boruları, duş parçalarını yalnız
donanım takımlarına bağlamaya yarar. Hortumun
arkasından sonra akış yönünde kesmek yasaktır!
6Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Batarya geçerli normlara göre monte edilmeli, yıkan-
malı ve kontrol edilmelidir!
• Mümkün olduğu kadar iyi işlev, yalnız Hansgrohe elle
duş parçaları ve Hansgrohe duş boruları kullanılırsa,
garanti edilir.
Teknik bilgiler
0,3 MPa serbest akış: 24 l/dak
(1 MPa = 10 bar = 147 PSI)
Geri emme önleyici
Türkçe
Ölçüleri (Bakınız sayfa 36 - 38)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Montajı Bakınız sayfa 31
Kullanımı (Bakınız sayfa 35)
Bakım Çek valf
(Bakınız sayfa 39 - 40)
DIN EN 1717 ve ulusal standartlar doğrul-
tusunda Çek valfler düzenli olarak kontrol
edilmelidir. ( en az yılda bir kez)
Temizleme
Temizlik önerisi için birlikte verilen broşüre
bakınız.
Temizleme Secuflex hortum
(Bakınız sayfa 39)
Zaman için dışarı çekme zorlaşırsa temizliği
tekrarlayın.
Yedek Parçalar (Bakınız sayfa 41)
XXX = Renkler
000 = krom
820 = brushed nickel
830 = polished nickel
Taralı alan = Su bağlantısı alanı
(Bakınız sayfa 37)
20
A
