Hans Grohe Raindance Duschpaneel 27005000 Manual

Raindance Duschpaneel
27005000
DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  / 30

2Montage siehe Seite 32
Störung Ursache Abhilfe
Wenig Wasser -Versorgungsdruck nicht ausreichend -Leitungsdruck prüfen
-Schmutzfangsieb der Regeleinheit verschmutzt -Schmutzfangsiebe reinigen
-Siebdichtung der Brause verschmutzt -Siebdichtung zwischen Brause und Schlauch reinigen
Kreuzfluss, warmes Wasser wird bei geschlossener
Armatur in die Kaltwasserleitung gedrückt oder
umgekehrt
-Rückflussverhinderer verschmutzt / defekt -Rückflussverhinderer reinigen ggf. austauschen
Auslauftemperatur stimmt nicht mit der eingestellten
Temperatur überein
-Thermostat wurde nicht justiert -Thermostat justieren
-Zu niedrige Warmwassertemperatur -Warmwassertemperatur erhöhen auf 42 ºC bis 65 ºC
Temperaturregelung nicht möglich -Temperaturregeleinheit verschmutzt oder verkalkt -Temperaturregeleinheit reinigen ggf. austauschen
Druckknopf der Sicherheitssperre ohne Funktion -Feder defekt -Feder bzw. Druckknopf reinigen u. leicht fetten, ggf.
austauschen
-Druckknopf verkalkt
Ab- / Umsteller schwergängig -Einsatz Ab- / Umstellung defekt, verkalkt -Einsatz Ab- / Umstellung austauschen
Prüfzeichen (siehe Seite 40)
Serviceteile (siehe Seite 35)
Achtung, Wasserleitungsrohre!
Durchflussdiagramm (siehe Seite 39)
 4 Seitenbrausen + Handbrause
 4 Seitenbrausen
 2 Seitenbrausen
 Ganzkörper-Massage
 Handbrause
Maße (siehe Seite 31)
Reinigung (siehe Seite 40)
Bedienung (siehe Seite 38)
Wartung (siehe Seite 36)
• Um die Leichtgängigkeit der Regeleinheit zu gewährleisten, sollte
der Thermostat von Zeit zu Zeit auf ganz warm und ganz kalt gestellt
werden.
• Der Thermostat ist mit Rückflussverhinderern ausgestattet.
Rückflussverhinderer müssen gemäß DIN EN 1717 regelmäßig in
Übereinstimmung mit nationalen oder regionalen Bestimmungen
(DIN 1988 einmal jährlich) auf ihre Funktion geprüft werden.
Einjustieren (siehe Seite 34)
Nach erfolgter Montage muss die Auslauftemperatur des Thermostaten
überprüft werden. Eine Korrektur ist erforderlich wenn die an der
Entnahmestelle gemessene Temperatur von der am Thermostaten
eingestellten Temperatur abweicht.
Safety Function (siehe Seite 34)
Dank der Safety Function lässt sich die gewünschte Höchsttemperatur
von z. B. max. 42 ºC voreinstellen.
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken
eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen, geistigen und / oder sensorischen
Einschränkungen dürfen das Produkt nicht unbeaufsichtigt benutzen. Personen,
die unter Alkohol- oder Drogeneinfluss stehen, dürfen das Produkt nicht
benutzen.
Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen
müssen ausgeglichen werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschäden untersucht werden.
• Die Armatur muss nach den gültigen Normen montiert, gespült und geprüft
werden!
• Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.
• Optimale Funktion nur in Verbindung mit Hansgrohe Handbrausen und
Hansgrohe Brausenschläuchen garantiert.
• Brausenschläuche sind nur zum Anschluss von Brausen an Armaturen geeignet.
Eine Absperrung nach dem Schlauch in Fließrichtung ist unzulässig!
• Bei der Montage des Produktes durch qualifiziertes Fachpersonal ist darauf zu
achten, dass die Befestigungsfläche im gesamten Bereich der Befestigung plan
ist (keine vorstehenden Fugen oder Fliesenversatz), der Wandaufbau für eine
Montage des Produktes geeignet ist und keine Schwachstellen aufweist. Die
beigelegten Schrauben und Dübel sind nur für Beton geeignet. Bei anderen
Wandaufbauten sind die Herstellerangaben des Dübelherstellers zu beachten.
• Der beigepackte Filtereinsatz (#97708000) muss eingebaut werden, um den
Normdurchfluss der Handbrause zu gewährleisten und um Schmutzeinspülungen
aus dem Leitungsnetz zu vermeiden. Wird ein größerer Wasserdurchfluss
gewünscht, muss anstelle des Filtereinsatzes (#97708000) die Siebdichtung
(#94246000) eingesetzt werden. Schmutzeinspülungen können die Funktion
beeinträchtigen und/oder zu Beschädigungen an Funktionsteilen der
Handbrause führen, für hieraus ergebende Schäden haftet Hansgrohe nicht.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,2 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch

3
Montage voir page 32
Dysfonctionnement Origine Solution
Pas assez d´eau -Pression d´alimentation insuffisante -Contrôler la pression
-Filtre de l´élément thermostatique encrassé -Nettoyer les filtres
-Joint-filtre de douchette encrassé -Nettoyer le joint-filtre entre la douchette et le flexible
Circulation opposée, l´eau chaude est comprimée
dans l´arrivée d´eau froide et vice versa avec robinet
fermé
-Clapet anti-retour encrassé ou défectueux -Nettoyer le clapet anti-retour ou le changer
éventuellement
La température à la sortie ne correspond pas à la
température de réglage
-Le thermostat n´a pas été réglé -Régler le thermostat
-Température d'eau chaude trop basse, pas d´eau
froide
-Augmenter la température d´eau chaude entre 42ºC
et 65ºC
Le réglage de la température n´est pas possible -L´élément thermostatique est encrassé ou entartré -Nettoyer l´élément thermostatique ou le changez
éventuellement
Bouton à pression du verrouillage de sécurité
défectueux
-Ressort défectueux -Nettoyer le ressort ou bien le bouton à pression, le
changer éventuellement
-Bouton à pression entartré
Manque de mobilité du robinet d'arrêt/inverseur -Garniture du robinet d'arrêt/inverseur défaillante,
entartrée
-Remplacer le robinet d'arrêt/inverseur
Classification acoustique et débit (voir page 40)
Pièces détachées (voir pages 35)
Attention, tube de conduite d’eau!
Diagramme du débit (voir page 39)
 4 douchettes latérales + Douchette
 4 douchettes latérales
 2 douchettes latérales
 Massage général du corps
 Douchette
Dimensions (voir page 31)
Nettoyage (voir page 40)
Instructions de service (voir page 38)
Entretien (voir page 36)
• Pour assurer le mouvement facile de l´élément thermostatique, le
thermostat devrait être placé de temps en temps en position très
chaude et très froide.
• Le mitigeur thermostatique est équipé de clapets anti-retour. Les
clapets anti-retour doivent être examinés régulièrement conformément
à la norme EN 1717 ou conformément aux dispositions nationales
ou régionales quant à leur fonction (au moins une fois par an).
Réglage (voir page 34)
Le montage terminé, contrôler la température de l’eau puisée au
mitigeur thermostatique. Un étalonnage est nécessaire si la température
de l’eau mitigée mesurée au point de puisage diffère sensiblement de
celle affichée sur le thermostat.
Safety Function (voir page 34)
Grâce à la fonction Safety, il est possible de prérégler la température
maximale par exemple max. 42º C souhaitée.
Ne pas utiliser de silicone contenant de l'acide acétique!
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection pour éviter toute blessure par
écrasement ou coupure.
Le système de douche ne doit servir qu'à se laver et à assurer l'hygiène
corporelle.
Il est interdit aux enfants ainsi qu'aux adultes ayant des insuffisantes physiques,
psychiques et/ou motoriques d'utiliser la douche sans surveillance. De même,
il est interdit à des personnes sous influence d'alcool ou de drogues d'utiliser la
douche.
Il est conseillé d'équilibrer les pressions de l'eau chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi aucun dommage pendant
le transport
• La robinetterie doit être installée, rincée et contrôlée conformément aux normes
valables!
• Les directives d'installation en vigueur dans le pays concerné doivent être
respectées.
• Un fonctionnement optimal est seulement garanti en combinaison avec des
douches à main et des flexibles Hansgrohe.
• Les flexibles de douche ne doivent être utilisés que pour le raccordement d ’une
douche à main à un robinet. Le montage d ’un système d ’arrêt après le flexible,
en direction du courant d ’eau est strictement interdit.
• Lors du montage du produit par un ouvrier qualifié, il faut faire attention à ce que
la surface de fixation soit plane sur toute son étendue (aucun dépassement de
joint ni de carrelage), que la construction de la paroi soit adaptée à l'installation
du produit et surtout ne présente aucun point faible. Les vis et les chevilles
fournies sont uniquement apropriées au béton. Pour les autres constructions, il
faudra tenir compte des préconisations du fabriquant de cheville.
• L' élément-filtre (#97708000) , pièce jointe, doit être installé pour garantir le
débit normalisé et pour éviter l' infiltration d' impuretés venant du réseau. Si l' on
désire un débit plus important, il faut remplacer l' élément-filtre (#97708000) par
le joint-filtre (#94246000). L' infiltration d' impuretés peut réduire ou détériorer
le fonctionnement de la douchette, Hansgrohe ne se porte pas garant pour les
dommages en résultant.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,2 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 80° C
Température recommandée: 65° C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau potable!
Français

4Assembly see page 32
Fault Cause Remedy
Insufficient water -Supply pressure inadequate -Check water pressure (If a pump has been installed
check to see if the pump is working).
-Regulator filter dirty -Clean filters
-Shower filter seal dirty -Clean filter seal between shower and hose
Crossflow, hot water being forced into cold water pipe,
or vice versa, when mixer is closed
-Backflow preventers dirty or leaking -Clean backflow preventers, exchange if necessary
Spout temperature does not correspond with
temperature set
-Thermostat has not been adjusted -Adjust thermostat
-Hot water temperature too low -Increase hot water temperature to 42 ºC to 65 ºC
Temperature regulation not possible -Temperature regulator dirty or calcified -Clean temperature regulator, exchange if necessary
Safety stop button not operating -Spring defective -Clean spring and/or button, exchange if necessary
-Button calcified
On/off control stiff -On/off control insert defective, calcified -Replace on/off control insert
Test certificate (see page 40)
Spare parts (see page 35)
Attention, water pipes!
Flow diagram (see page 39)
 4 body showers + Hand shower
 4 body showers
 2 body showers
 Full-body massage
 Hand shower
Dimensions (see page 31)
Cleaning (see page 40)
Operation (see page 38)
Maintenance (see page 36)
• To guarantee the smooth running of the thermostat, it is necessary
from time to time to turn the thermostat from total hot to total cold.
• The mixer is equipped with check valves. The check valves must be
checked regularly according to DIN EN 1717 in accordance with
national or regional regulations (at least once a year).
Adjustment (see page 34)
After the installation, the output temperature of the thermostat must be
checked. A correction is necessary if the temperature measured at the
output differs from the temperature set on the thermostat.
Safety Function (see page 34)
The desired maximum temperature for example max. 42º C can be pre-
set thanks to the safety function.
Do not use silicone containing acetic acid!

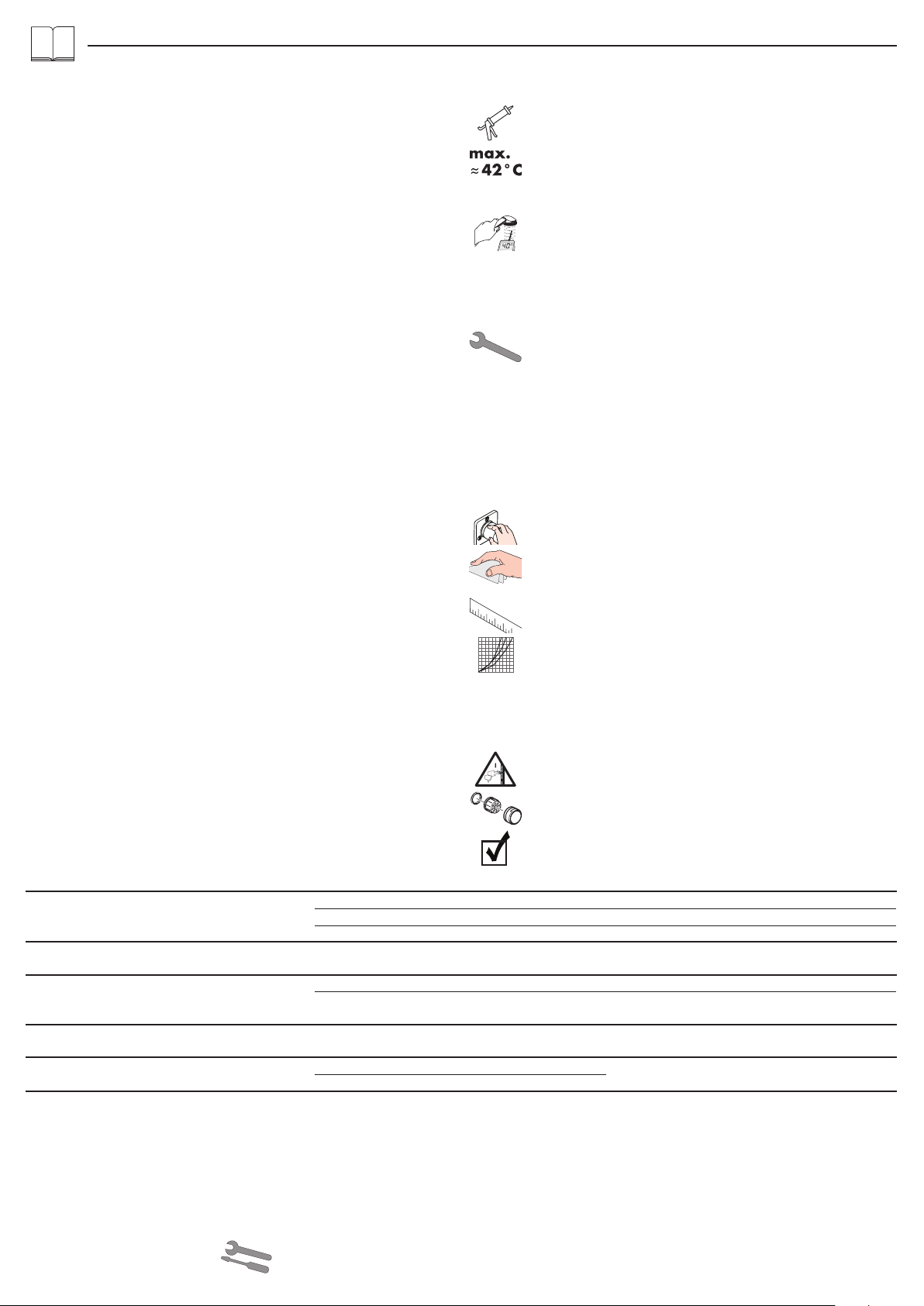

Symbol description
Safety Notes
Gloves should be worn during installation to prevent crushing and cutting
injuries.
The shower system may only be used for bathing, hygienic and body cleansing
purposes.
Children as well as adults with physical, mental and/or sensoric impairments
must not use this shower system without proper supervision. Persons under the
influence of alcohol or drugs are prohibited from using this shower system.
The hot and cold supplies must be of equal pressures.
Installation Instructions
• Prior to installation, inspect the product for transport damages.
• The fitting must be installed, flushed and tested after the valid norms!
• The plumbing codes applicable in the respective countries must be oberserved.
• Optimal functioning is only guaranteed with the combination of Hansgrohe hand
showers and Hansgrohe shower hoses.
• Shower hoses are only suitable for a connection from the shower to the fitting.
Never fit a shut-off device between the fitting and the hose.
• Where the contractor mounts the product, he should ensure that the entire area
of the wall to which the mounting plate is to be fitted, is flat (no projecting joints
or tiles sticking out), that the structure of the wall is suitable for the installation
of the product and has no weak points. The enclosed screws and dowels are
only suitable for concrete. For another wall constructions the manufacturer's
indications of the dowel manufacturer have to be taken into account.
• The filter insert (#97708000) must be used to ensure the standard flow rate
and to protect the hand shower against incoming dirt by pipework. Do you want
a larger water flow rate, then you must use the filter packing (#94246000)
instead of the filter insert (#97708000). Incoming dirt leads to defects or/and
can damage parts of the hand shower; such caused faults voids all liability and
guarantee claims.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,2 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
English

5
Montaggio vedi pagg. 32
Problema Possibile causa Rimedio
Scarsità d'acqua -Pressione di erogazione insufficiente -Provare la pressione di erogazione
-Filtro dell'unità di regolazione sporco -Pulire il filtro
-Guarnizione del filtro della doccia sporca -Pulire la guarnizione del filtro tra doccia e flessibile
Flusso incrociato; l'acqua calda viene spinta nella
tubatura acqua fredda a rubinetteria chiusa o
viceversa
-Antiriflusso sporco o non ermetico -Pulire o sostituire l'antiriflusso
La temperatura di erogazione diversa da quella
impostata
-Il termostatico non è stato regolato -Regolare il termostatico
-Temperatura dell'acqua calda -Aumentare la temperatura acqua calda tra 42 ºC e
65 ºC
Impossibile la regolazione temperatura -Elemento termostatico sporco o con depositi calcarei -Pulire o sostituire l'unità di regolazione
Tasto antiscottatura non funzionante -Molla difettosa -Pulire o sostituire la molla o il tasto
-Tasto con depositi calcarei
Rubinetto / deviatore duro -Inserto arresto/inversione difettoso, pieno di calcare -Sostituire l'inserto arresto/inversione
Segno di verifica (vedi pagg. 40)
Parti di ricambio (vedi pagg. 35)
Attenzione: tubi di conduttura dell'acqua!
Diagramma flusso (vedi pagg. 39)
 4 docce laterali + Doccetta
 4 docce laterali
 2 docce laterali
 Massaggio al corpo
 Doccetta
Ingombri (vedi pagg. 31)
Pulitura (vedi pagg. 40)
Procedura (vedi pagg. 38)
Manutenzione (vedi pagg. 36)
• Per garantire la scorrevolezza dell’elemento di regolazione, di tanto
in tanto si dovrebbe regolare il termostatico passando da tutto caldo
a tutto freddo.
• Il miscelatore termostatico è dotato di una valvola antiritorno. La
valvola di non ritorno deve essere controllata regolarmente come da
DIN EN 1717, secondo le normative nazionali e regionali (almeno
una volta all'anno).
Taratura (vedi pagg. 34)
Effettuata l’installazione del miscelatore termostatico bisogna
controllare la temperatura di uscita. La taratura è necessaria quando la
temperatura dell’acqua misurata sul punto di prelievo non corrisponde
a quella fissata sul termostato.
Safety Function (vedi pagg. 34)
Grazie alla funzione antiscottature Safety la temperatura massima per
esempio max. 42º C desiderata è facilmente regolabile.
Non utilizzare silicone contenente acido acetico!
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiacciamento e da taglio
bisogna indossare guanti protettivi.
Il sistema doccia deve essere utilizzato esclusivamente per l'giene del corpo.
I bambini e gli adulti affetti da menomazioni fisiche, psichiche e/o sensoriali
devono utilizzare il sistema doccia solo sotto sorveglianza. Il prodotto non
deve essere utilizzato da persone sotto l'effetto di droghe o alcolici.
Attenzione! Compensare le differenze di pressione tra i collegamenti
dell'acqua fredda e dell'acqua calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non ci siano stati danni
durante il trasporto.
• La rubinetteria deve essere installata, pulita e testata secondo le istruzioni
riportate!
• Vanno rispettate le direttive di installazione nazionali vigenti nel rispettivo paese.
• Funzionalità ottimale solamente in combinazione con doccette e flessibili
Hansgrohe.
• I flessibili devono essere inseriti solo tra l ’uscita dell ’acqua e la doccetta. Non
deve essere introdotta alcuna prolunga tra il flessibile e l ’uscita dell ’acqua.
• Quando il personale tecnico specializzato esegue il montaggio del prodotto
è necessario assicurarsi che la superficie di fissaggio sia piana in tutta l’area
di fissaggio (senza giunti sporgenti o spostamento delle piastrelle), che la
struttura della parete sia adatta per il montaggio del prodotto e soprattutto
che non ci siano dei punti deboli. Le viti e i tasselli in dotazione sono adatti
solo per calcestruzzo. In caso di altre strutture della parete vanno osservare le
indicazioni del produttore dei tasselli.
• Il filtro supplementare (#97708000) deve essere utilizzato per assicurare
il normale flusso dell'acqua e proteggere la doccetta dai depositi di
calcare. Se volete un flusso d'acqua maggiore dovete usare il filtro
dell'imballaggio(#94246000) invece del filtro supplementare(#97708000). Lo
sporco in entrata può danneggiare le parti della doccetta; questo é motivo di
molte lamentele del cliente.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,2 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80° C
Temp. dell'acqua calda consigliata: 65° C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua potabile!
Italiano

6Montaje ver página 32
Problema Causa Solución
Sale poca agua -presión insuficiente -comprobar presión
-filtro del termoelemento sucio -limpiar filtro
-Filtro de la teleducha sucio -Limpiar / Cambiar filtro entre flexo y teleducha
Flujo de agua cruzada agua caliente entra en la
tubería del agua fría o al revés
-válvula antirretorno sucia o pierde -limpiar / cambiar válvula
Temperatura del agua no corresponde a lo marcado -termostato no ha sido ajustado -ajustar termostato
-Temperatura del agua caliente demasiado baja -aumentar temperatura del agua caliente a 42º -
65º C.
No es posible regular la temperatura -termoelemento sucio/lleno de cal -limpiar / cambiar termoelemento
Botón de tope no funciona -muelle defecto -Limpiar y aplicar una fina capa de grasa en el muelle
y el pulsador
-botón lleno de cal
Manecilla va dura -Inserto de desconexión/cambio defectuoso,
calcificado
-Cambiar inserto de desconexión/cambio
Marca de verificación (ver página 40)
Repuestos (ver página 35)
¡Atención! ¡ Las cañerías de agua!
Diagrama de circulación (ver página 39)
 4 Duchas laterales + Teleducha
 4 Duchas laterales
 2 Duchas laterales
 Masaje corporal
 Teleducha
Dimensiones (ver página 31)
Limpiar (ver página 40)
Manejo (ver página 38)
Mantenimiento (ver página 36)
• Para garantizar el funcionamiento duradero del termostato, el
mando del mismo debería girarse de vez en cuando del extremo frío
al extremo caliente.
• El termostato está equipado con válvula, la cual evita el retorno
del agua a la tubería. Las válvulas anti-retorno tienen que ser
controladas regularmente según la norma DIN EN 1717, en acuerdo
con las regulaciones nacionales o regionales (una vez al año, por
lo menos).
Puesta a punto (ver página 34)
Después del montaje deberá comprobarse la temperatura del agua del
termostato, en la salida del caño. Una corrección se efectuará siempre
y cuando la temperatura del agua tomada a la salida del caño, no
corresponda con la indicada en el volante del termostato.
Safety Function (ver página 34)
Gracias al tope de temperatura se puede graduar la temperatura
máxima por ejemplo max. 42º C.
No utilizar silicona que contiene ácido acético!
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para evitar heridas por
aplastamiento o corte.
La grifería solo debe ser utilizada para fines de baño, higiene y limpieza
corporal.
Niños, así como adultos con limitaciones corporales, mentales y/o sensoriales
no deben utilizar el sistema de duchas sin vigilancia. Personas que se
encuentran bajo el efecto de alcohol o drogas, no deben utilizar el sistema de
duchas.
Grandes diferencias de presión en servicio entre agua fría y agua caliente
deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto contra daños de transporte.
• El grifo tiene que ser instalado, probado y testado, según las normas en vigor.
• Es obligatorio el cumplimiento de las directrices de instalación vigentes en el país
respectivo.
• Sólo se garantiza una función óptima en combinación con teleduchas y flexos
de Hansgrohe.
• Los flexos deben usarse exclusivamente para la conexión entre grifería y
teleducha. Cualquier función de cierre tras el flexo y en la dirección del flujo del
agua no está permitida.
• En el momento del montaje del producto por parte de personal especializado
y cualificado se deberá prestar una atención especial a que la superficie de
fijación en toda el área de la fijación sea plana (sin juntas que sobresalen ni
azulejos desplazados), que la estructura de la pared sea adecuada para un
montaje del producto y que, ante todo, no presente puntos débiles. Los tornillos
y tacos adjuntos son sólo apropiados para hormigón. En el caso de otras
estructuras murales se deberán considerar las indicaciones del fabricante de
tacos.
• La inserción del filtro (#97708000) debe usarse para asegurar el caudal
estandart y para proteger la ducha de la suciedad proveniente de las tuberias.
Si se quiere un caudal mayor, se debe usar el paquete de filtro (#94246000)
en lugar de la inserción de filtro (#97708000). La suciedad puede producir
defectos y/o puede dañar partes de la cabecera de la ducha. Por dichos
defectos o fallos Hansgrohe no se hace responsable.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,2 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80° C
Temp. recomendada del agua caliente: 65° C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para agua potable.
Español

7
Montage zie blz. 32
Storing Oorzaak Oplossing
Weinig water -Druk te laag -Druk controleren
-Vuilzeef van thermo-element verstopt -Vuilzeef reinigen
-Zeefdichting handdouche verstopt -Zeefdichting handdouche reinigen
Kruisstroom, warm water stroomt in gesloten toestand
in koud water leiding of omgekeerd
-Terugslagkleppen vervuild of defect -Terugslagkleppen reinigen dan wel uitwisselen
Uitstroomtemperatuur komt niet met ingestelde
temperatuur overeen
-Thermostaat niet ingesteld -Thermostaat instellen
-Temperatuur van warm water te laag -Warmwater toevoer verhogen min. 42ºC naar 65ºC
Temperatuur niet regelbaar -Thermo-element vervuild of verkalkt -Thermo-element reinigen dan wel uitwisselen
Safety Stop knop op thermostaatgreep functioneert
niet
-Veer defect -Veer en/of drukknop reinigen dan wel uitwisselen
-Drukknop verkalkt
Bovendeel / Omstelling gaat zwaar -Inzet bovendeel / omstelling defect, verkalkt -Inzet bovendeel / omstelling vervangen
Keurmerk (zie blz. 40)
Service onderdelen (zie blz. 35)
Attentie, aansluitpijpjes!
Doorstroomdiagram (zie blz. 39)
 4 zijdouches + Handdouche
 4 zijdouches
 2 zijdouches
 Gehele lichaammassage
 Handdouche
Maten (zie blz. 31)
Reinigen (zie blz. 40)
Bediening (zie blz. 38)
Onderhoud (zie blz. 36)
• Om het soepel lopen van de regeleenheid te garanderen moet
de thermostaat van tijd tot tijd op heel koud en heel warm worden
ingesteld.
• De thermostaat is voorzien van terugslagkleppen. Keerkleppen
moeten volgens DIN EN 1717 regelmatig en volgens plaatselijk
geldende eisen op het funktioneren gecontroleerd worden.
(Tenminste een keer per jaar).
Correctie (zie blz. 34)
Na montage dient de uitstroomtemperatuur van de thermostaat
gecontroleerd te worden. Een correctie is noodzakelijk als de aan
het tappunt gemeten temperatuur afwijkt van de op de thermostaat
ingestelde temperatuur.
Safety Function (zie blz. 34)
Dankzijd de Safety Function kan de gewenste maximale temperatuur
van bijv. max. 42º C van te voren worden ingesteld.
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen
worden gedragen.
Het douchesysteem mag alleen voor het wassen, hygiënische doeleinden en
voor de lichaamreiniging worden gebruikt.
Kinderen en volwassenen met lichamelijke, geestelijke en/of sensorische
beperkingen mogen het douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen het douchesysteem niet
gebruiken.
Grote drukverschillen tussen de koud- en warmwatertoevoer dienen vermeden
te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd worden op transportschade.
• Leidingen doorspoelen volgens Norm. De mengkraan vervolgens monteren en
controleren!
• De in de overeenkomstige landen geldende installatierichtlijnen moeten
nageleefd worden.
• Optimal funktioneren gegarandeerd bij kombinatie met Hansgrohe handdouche
en doucheslang.
• De doucheslangen zijn alleen geschikt voor de aansluiting van douches
aan kranen. Een versperring ná de doucheslang in de stroomrichting is niet
toelaatbaar.
• Bij de montage van het produkt door een vakkundige installateur moet men erop
letten dat het bevestigingsoppervlak op één oppervlak zit (dus geen opliggende
voegen of verspringende tegels), de wand geschikt is voor montage van
produkten en zeker geen zwakke plekken bevat. De bijgevoegde schroeven en
duvels zijn alleen geschikt voor beton. Bei andere wandsoorten dient u te letten
op de voorschriften van de fabrikant van de schroeven en duvels.
• De bijgeleverde filter (#97708000) moet ingebouwd worden om de norm
doorstroom van de handdouche te garanderen en vuil uit de leidingen tegen
te houden. Als er een grotere waterdoorlaat gewenst wordt moet i.p.v. het filter
(#97708000) de dichting (#94246000) geplaatst worden. Vuil uit de leidingen
kan schade aan de handdouche veroorzaken. Op deze schade geeft Hansgrohe
geen garantie.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,2 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands

8Montering se s. 32
Fejl Årsag Hjælp
For lidt vand -Forsyningstrykket er ikke højt nok -Afprøv forsyningstrykket
-Smudsfangsien er snavset -Rengør smudsfangsien
-Sien mellem bruser og slange er snavset -Rengør sien mellem bruser og slange
Kryds-flow, varmt vand i koldtvandsledningen og
omvendt
-Kontraventilen er snavset eller utæt. -Rengør kontraventilen eller udskift den evt.
Udløbstemperaturen stemmer ikke overens med den
indstillede temperatur
-Termostaten er ikke justeret -Juster termostatenI
-For lav varmtvands-temperatur -Forhøj varmtvands-temperaturen fra 42ºC til 65ºC
Temperaturregulering ikke mulig -Termostatelementet er snavset eller tilkalket -Rengør termostat-elementet eller udskift det evt.
Sikkerhedsspærren er ude af funktion -Defekt fjeder -Rengør fjeder og trykknap eller udskift delene
-Trykknappen tilkalket
Afspærringsventil + Omstiller går trægt -Indsats frakobling/omstilling defekt, forkalket -Indsats frakobling/omstilling skiftes ud
Godkendelse (se s. 40)
Reservedele (se s. 35)
Advarsel, kobbel tilførselsrørene!
Gennemstrømningsdiagram (se s. 39)
 4 Sidebrusere + Håndbruser
 4 Sidebrusere
 2 Sidebrusere
 Helkrops-massage
 Håndbruser
Målene (se s. 31)
Rengøring (se s. 40)
Brugsanvisning (se s. 38)
Service (se s. 36)
• For at sikre optimal funktion af termostaten, bør termostaten fra tid til
anden motioneres (stilles skiftevis helt varm og helt kold).
• Termostaten er forsynet med kontraventil . Ifølge DIN EN 1717 skal
gennmestrømningsbegrænsere i overenstemmelse med nationale
regler afprøves regelmæssigt (mindst en gang om året).
Justering (se s. 34)
Efter monteringen skal termostatens udløbstemperatur kontrolleres.
Såfremt den målte vandtemperatur afviger fra den på termostaten viste
forindstilling er en korrigering af skalagrebet nødvendig.
Safety Function (se s. 34)
Takket være Safety varmtvands-begrænsningen kan
maksimaltemperaturen forudindstilles eksempel max. 42º C.
Der må ikke benyttes eddikesyreholdig silikone!
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og rengøringsformål.
Børn som også voksne med fysiske, mentale og / eller sensoriske
begrænsninger må ikke bruge brusersystemet uden opsyn. Personer som er
under indflydelse af alkohol eller narkotika må ikke bruge brusersystemet.
Større trykforskelle mellem koldt og varmt vand bør udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for transportskader.
• Ifølge gældende regler, skal armaturet monteres, skylles igennem og afprøves.
• Installationsbestemmelserne, der gælder i det enkelte land, skal overholdes.
• Optimal funktion garanteres for anvendelse i forbindelse med Hansgrohe
håndbrusere og Hansgrohe bruseslanger.
• Bruserslanger bør kun anvendes i forbindelse med tilslutning mellem brusere
og armatur. Det er ikke tilladt at montere en afspærringsventil mellem bruser og
slange!
• Ved montering er det vigtigt at sikre sig, at hele befæstigelsesfladen er plan
(ingen ujævne fuger eller fliser), samt at væggen er egnet til montering af
produktet og specielt, at væggen ikke har nogen svage punkter. De medfølgende
skruer og dübler er kun egnet til beton. Ved anden vægopbygning bør
producenten af dübler kontaktes for nærmere information.
• Den vedlagte filterindsats (#97708000) skal monteres for at sikre en normal
vandgennemstrømning og for at forhindre at der kommer smuds i håndbruseren
fra rørsystemet. Ønskes en større vandgennemstrømning skal filterindsatsen
(#97708000) erstattes med en smudsfangsi (#94246000). Snavs der er
kommet ind i håndbruseren kan skade funktionsdelene i håndbruseren, og
Hansgrohes garanti gælder ikke for skader der er opstået på denne måde.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,2 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80° C
Anbefalet varmtvandstemperatur: 65° C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Dansk

9
Montagem ver página 32
Falha Causa Solução
Água insuficiente -Pressão não adequada -Verificar a pressão da água
-Filtro do regulador sujo -Limpar os filtros
-Filtro do vedante do chuveiro sujo -Limpar o filtro entre o chuveiro e o tubo flexível
Fluxos cruzados, água quente a ser forçada a
entrar no tubo da água fria, ou vice-versa, quando a
misturadora está fechada.
-Válvula anti-retorno suja ou com fugas -Limpar a válvula antiretorno, substitua se necessário
A temperatura da água não corresponde à
temperatura seleccionada
-A misturadora termos tática não foi ajustada -Ajustar a misturadora termostática
-Temperatura da água quente muito baixa -Aumentar a temperatura da água quente para 42º C
a 65º C.
Não é possível regular a temperatura -Regulador da temperatura sujo ou calcificado -Limpar o regulador de temperatura, substitua se
necessário
Botão de segurança não funciona -Mola defeituosa -Limpar a mola e/ou o botão, substitua se necessário
-Botão calcificado
Castelo + Inversor perro -Elemento do inversor e de fecho com defeito, com
calcário
-Substituir elemento inversor e de fecho
Marca de controlo (ver página 40)
Peças de substituição (ver página 35)
Atenção, tubos de água!
Fluxograma (ver página 39)
 4 Chuveiros lateral + Chuveiro de mão
 4 Chuveiros lateral
 2 Chuveiros lateral
 Massagem corporal
 Chuveiro de mão
Medidas (ver página 31)
Limpeza (ver página 40)
Funcionamento (ver página 38)
Manutenção (ver página 36)
• Para garantir um funcionamento suave do elemento termostático
é necessário de vez em quando rodar totalmente o manípulo da
termostática da posição quente para a fria.
• A misturadora está equipada com válvulas anti-retorno. As válvulas
anti-retorno devem ser verificadas regularmente de acordo com a
DIN EN 1717 segundo os regulamentos nacionais ou regionais
(pelo menos uma vez por ano).
Afinação (ver página 34)
É necessária correcção se a temperatura medida no ponto de saída
diferir da temperatura marcada na escala.
Safety Function (ver página 34)
Graças à função de segurança pode-se regular a temperatura máxima
por exemplo max. 42ºC.
Não utilizar silicone que contenha ácido acético!
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de protecção, de modo a
evitar ferimentos resultantes de entalamentos e de cortes.
O sistema de duche só pode ser utilizado para fins de higiene pessoal.
Crianças e adultos com deficiências motoras, mentais e/ou sensoriais não
podem utilizar o sistema de duche sem monitorização. Pessoas que estejam
sob a influência de álcool ou drogas não podem utilizar o sistema de duche.
Grandes diferenças entre as pressões das águas quente e fria devem ser
compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto relativamente a danos de
transporte.
• A misturadora deve ser instalada, purgada e testada de acordo com as normas
em vigor!
• A prescrições de instalação válidas nos respetivos países devem ser respeitadas.
• O bom funcionamento é apenas garantido em combinação com chuveiros de
mão e tubos flexíveis Hansgrohe.
• Os tubos flexíveis são apenas adequados para uma ligação do chuveiro à
misturadora. Nunca instale uma válvula de corte entre a misturadora e o tubo
flexível.
• Durante a montagem do produto por técnicos qualificados, deve ter-se em
atenção que a superfície de fixação seja plana em toda a área da fixação
(sem juntas sobrepostas/salientes ou ladrilhos deslocados), que o dispositivo
de montagem na parede seja adequado para uma montagem na parede e que
este não apresente nenhuns pontos fracos. Os parafusos e buchas incluídos
no volume de fornecimento são apenas adequados para betão. Para outros
métodos de montagem na parede devem ser respeitadas as indicações do
fabricante das buchas.
• O filtro de inserção (#97708000) deve ser utilizado para assegurar um caudal
standart e para proteger o chuveiro de mão de areias e resíduos provenientes
da tubagem. Se quiser um caudal maior, deve usar o filtro de junção
(#94246000) em vez do filtro de inserção (#97708000). Resíduos e areias
podem danificar componentes ou provocar o mau funcionamento do chuveiro;
as avarias assim provocadas anulam a responsabilidade e garantia Hansgrohe.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,2 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80° C
Temp. água quente recomendada: 65° C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para água potável!
Português

10 Montaż patrz strona 32
Usterka Przyczyna Pomoc
Mała ilość wody -Zbyt niskie ciśnienie zasilające -Sprawdzić ciśnienie w instalacji
-Zabrudzone sitko przy wkładzie termostatycznym -Wyczyścić sitka
-Zabrudzona uszczelka z sitkiem w prysznicu -Oczyścić uszczelkę z sitkiem pomiędzy prysznicem
a wężem
Przepływ krzyżowy, woda ciepła przy zamkniętej
armaturze wpływa do przewodu wody zimnej lub
odwrotnie
-Zabrudzone / uszkodzone zabezpieczenie przed
przepływem zwrotnym
-Wyczyścić wzgl. wymienić zabezpieczenie przed
przepływem zwrotnym
Temperatura wody nie zgadza się z ustawioną
wartością
-Termostat nie został wyregulowany -Przeprowadzić regulację termostatu
-Za niska temperatura ciepłej wody -Podwyższyć temperaturę wody ciepłej na 42ºC do
65ºC
Brak możliwości regulacji temperatury -Zabrudzony lub zakamieniony termostat -Wyczyścić lub wymienić termostat
Złe funkcjonowanie przycisku zabezpieczającego -Uszkodzona sprężynka -Wyczyścić wzgl. wymienić sprężynkę lub przycisk i
lekko nasmarować
-przycisk zakamieniony
Wyłącznik / przełącznik pracuje z wysiłkiem -Uszkodzony, zakamieniony wkład wyłącznika /
przełącznika
-Wymienić wkład wyłącznika / przełącznika
Znak jakości (patrz strona 40)
Części serwisowe (patrz strona 35)
Uwaga, rurki przyłączy wody!
Schemat przepływu (patrz strona 39)
 4 Prysznice boczne + Prysznic ręczny
 4 Prysznice boczne
 2 Prysznice boczne
 Masaż całego ciała
 Prysznic ręczny
Wymiary (patrz strona 31)
Czyszczenie (patrz strona 40)
Obsługa (patrz strona 38)
Konserwacja (patrz strona 36)
• Aby zachować łatwość obsługi termostatu, od czasu do czasu
należy go przekręcić na całkiem zimną i na całkiem ciepłą wodę.
• Termostat wyposażony został w zabezpieczenia przed przepływem
zwrotnym. Działanie zabezpieczeń przed przepływem zwrotnym,
zgodnie z normą DIN EN 1717 i miejscowymi przepisami, musi być
kontrolowane (DIN 1988, raz w roku).
Regulacja (patrz strona 34)
Po ukończeniu montażu należy sprawdzić temperaturę ciepłej wody na
wylocie z termostatu. Korekta będzie konieczna wtedy, gdy zmierzona
temperatura na wylocie różni się od temperatury nastawionej na
termostacie.
Safety Function (patrz strona 34)
Dzięki funkcji zabezpieczającej można przestawić żądaną
maksymalną temperaturę np. na maks. 42ºC.
Nie stosować silikonów zawierających kwas octowy!
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy przecięcia, podczas montażu
należy nosić rękawice.
Prysznic może być używany tylko do kąpieli, higieny i czyszczenia ciała.
Zarówno dzieci, jak i dorośli z fizycznymi, psychicznymi i/lub sensorycznymi
ograniczeniami nie mogą korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie mogą korzystać z prysznica.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą zostać
wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod kątem szkód transportowych.
• Armatura musi być zamontowana, przepłukana i wypróbowana według
obowiązujących norm!
• Należy przestrzegać wytycznych instalacyjnych obowiązujących w danym
kraju.
• Optymalne działanie gwarantuje się tylko w odniesieniu do pryszniców ręcznych
i węży prysznicowych Hansgrohe.
• Węże prysznicowe przeznaczone są do podłączenia tylko z armaturą. Blokada
za wężem w kierunku przepływu jest niedopuszczalna.
• Przy montażu produktu przez wykwalifikowany personel fachowy należy
zważać na to, by powierzchnia mocowania na całym obszarze mocowania
była równa (by nie było szczelin wzgl. wzajemnie przesuniętych płytek),
rodzaj ściany nadawał się do montażu produktu i zwłaszcza, by nie było
żadnych słabych stron. Umieszczone w dostawie śruby i kołki rozporowe są
przeznaczone tylko do betonu. Przy innych rodzajach montażu ścianowego
należy przestrzegać danych producenta kołków rozporowych.
• Należy zamontować znajdującą się w opakowaniu wkładkę filtra
(#97708000), aby zapewnić przepisowy przepływ przez prysznic ręczny
i zapobiec przedostawaniu się zanieczyszczeń z instalacji sieciowej. Jeżeli
pożądany jest większy przepływ wody, wówczas należy zamiast wkładki
filtra (#97708000) użyć uszczelki z sitkiem (#94246000). Przedostające się
zanieczyszczenia mogą mieć negatywny wpływ na działanie i/lub prowadzić
do usterek w działaniu elementów prysznica ręcznego. Za powstałe z tego tytułu
szkody firma Hansgrohe nie ponosi odpowiedzialności.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,2 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80° C
Zalecana temperatura wody gorącej: 65° C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt stworzono wyłącznie do wody pitnej!
Polski
