Hans Grohe Raindance Select 28588000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d’emploi / Instructions de montage 2
EN Instructions for use / assembly instructions 3
IT Istruzioni per l’uso / Istruzioni per Installazione 3
ES Modo de empleo / Instrucciones de montaje 4
NL Gebruiksaanwijzing / Handleiding 4
DK Brugsanvisning / Monteringsvejledning 5
PT Instruções para uso / Manual de Instalación 5
PL Instrukcja obsługi / Instrukcja montażu 6
CS Návod k použití / Montážní návod 6
SK Návod na použitie / Montážny návod 7
ZH 用户手册/组装说明 7
RU Руководство пользователя / Инструкция по
монтажу 8
HU Használati útmutató / Szerelési útmutató 8
FI Käyttöohje / Asennusohje 9
SV Bruksanvisning / Monteringsanvisning 9
LT Vartotojo instrukcija / Montavimo instrukcijos 10
HR Upute za uporabu / Uputstva za instalaciju 10
TR Kullanım kılavuzu / Montaj kılavuzu 11
RO Manual de utilizare / Instrucţiuni de montare 11
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 12
SL Navodilo za uporabo / Navodila za montažo 12
ET Kasutusjuhend / Paigaldusjuhend 13
LV Lietošanas pamācība / Montāžas instrukcija 13
SR Uputstvo za upotrebu / Uputstvo za montažu 14
NO Bruksanvisning / Montasjeveiledning 14
BG Инструкция за употреба / Ръководство за
монтаж 15
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 15
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 16 Raindance Select
28588000 / 28588400

Montage
voir page 17
Classification acoustique et
débit (voir page 20)
Nettoyage (voir page 19) et bro-
chure ci-jointe
Pièces détachées (voir page 17)
Instructions de service
(voir page 17)
Diagramme du débit
(voir page 18)
A avec EcoSmart®
B sans EcoSmart®
Dimensions (voir page 18)
Description du symbole
6Consignes de sécurité
6Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
6Éviter le contact du jet de la douchette avec les
parties sensibles du corps (telles par ex. que les
yeux). Veiller à respecter un écart suffisant entre la
douchette et le corps
6La douchette ne doit servir qu‘a se doucher, à se
nettoyer et à pratiquer une hygiène corporelle.
Instructions pour le montage
Le joint à filtre fourni avec la pomme de douche à main
doit être installé afin de retenir des impuretés du système
de conduites. Ceux-ci pourraient influencer le fonction-
nement de ce produit et même endommager des pieces
mobiles. Des réclamations à la suite de l’usage de la
pomme de douche sans joint-tamis de hansgrohe ne
peuvent pas faire partie de notre garantie.
Informations techniques
Pression de service autorisée: max. 0,6 MPa
Pression de service conseillée: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Température d‘eau chaude: max. 60°C
Désinfection thermique: max. 70°C / 4 min
Le produit est équipé en série d‘un EcoSmart® (limiteur
de débit). L‘EcoSmart® peut être démonté, si un débit
plus important est désiré. (voir page 18)
Français
Montage
siehe Seite 17
Prüfzeichen (siehe Seite 20)
Reinigung (siehe Seite 19) und
beiliegende Broschüre
Serviceteile (siehe Seite 17)
Bedienung (siehe Seite 17)
Durchflussdiagramm
(siehe Seite 18)
A mit EcoSmart®
B ohne EcoSmart®
Maße (siehe Seite 18)
Symbolerklärung
6Sicherheitshinweise
6Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6Der Kontakt der Brausestrahlen mit empfindlichen
Körperstellen (z. B. Augen) muss vermieden werden.
Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
6Die Brause darf nur zur Bade-, Hygiene- und Körper-
reinigungszwecke eingesetzt werden.
Montagehinweise
Die der Brause beigepackte Siebdichtung muss
eingebaut werden, um Schmutzeinspülungen aus dem
Leitungsnetz zu vermeiden. Schmutzeinspülungen können
die Funktion beeinträchtigen und/oder zu Beschädi-
gungen an Funktionsteilen der Brause führen, für hieraus
ergebende Schäden haftet Hansgrohe nicht.
Technische Daten
Betriebsdruck: max. 0,6 MPa
Empfohlener Betriebsdruck: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist serienmäßig mit einem EcoSmart® (Durch-
flussbegrenzer) ausgerüstet. Wird ein höherer Wasser-
durchsatz gewünscht, so kann der EcoSmart® demontiert
werden. (siehe Seite 18)
Deutsch
2

Montaggio
vedi pagg. 17
Segno di verifica (vedi pagg. 20)
Pulitura (vedi pagg. 19) e brochure
allegata
Parti di ricambio (vedi pagg. 17)
Procedura (vedi pagg. 17)
Diagramma flusso
(vedi pagg. 18)
A con EcoSmart®
B senza EcoSmart®
Ingombri (vedi pagg. 18)
Descrizione simbolo
6Indicazioni sulla sicurezza
6Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
6Bisogna evitare il contatto fra il getto della doccia
e parti del corpo delicate (ad es. gli occhi). Fra
il soffione ed il corpo va mantenuta una distanza
sufficiente.
6La doccia deve essere impiegata solo per il bagno e
utilizzo igienico e pulizia del corpo.
Istruzioni per il montaggio
Per proteggere la soffione doccia da eventuali impurita
provenienti dalle tubazioni dell’acqua, deve essere
inserito il filtro nell’impugnatura della doccia stessa. Tali
impurita possono infatti causare difetti e/o danneggiare
parti della doccia; in questo caso la Hansgrohe non
risponde dei danni.
Dati tecnici
Pressione d‘uso: max. 0,6 MPa
Pressione d‘uso consigliata: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell‘acqua calda: max. 60°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è dotato di serie con un EcoSmart® (limitatore
di flusso). Se si desidera avere una erogazione magggio-
re d‘acqua, smontare lo EcoSmart®. (vedi pagg. 18)
Italiano
Assembly
see page 17
Test certificate (see page 20)

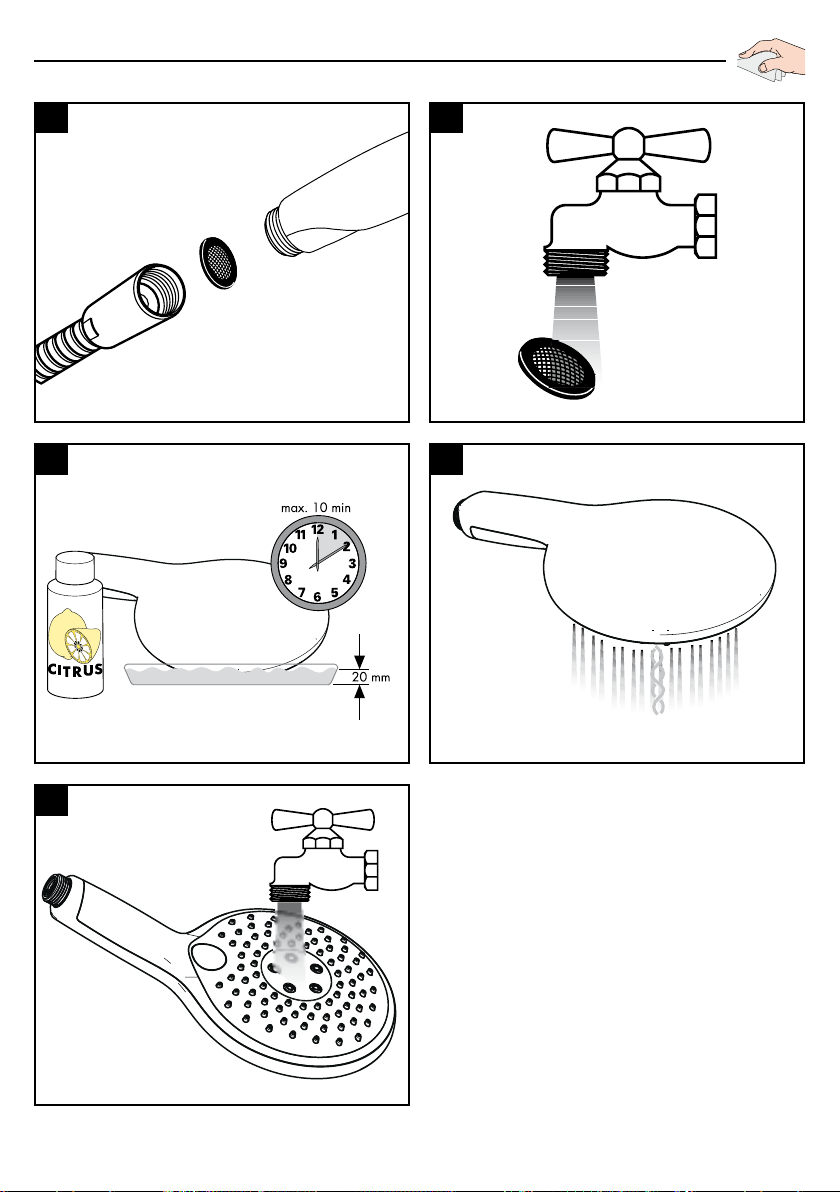

Cleaning (see page 19) and en-
closed brochure
Spare parts (see page 17)
Operation (see page 17)
Flow diagram
(see page 18)
A with EcoSmart®
B without EcoSmart®
Dimensions (see page 18)
Symbol description
6Safety Notes
6Gloves should be worn during installation to prevent
crushing and cutting injuries.
6Do not allow the streams of the shower touch sensi-
tive body parts (such as your eyes). An adequate
distance must be kept between the shower and you.
6The shower may only be used for bathing, hygiene
and body cleansing purposes.
Installation Instructions
The mesh washer must be insert to protect the overhead
shower against incoming dirt by pipework. Incoming
dirt leads to defects or/and can damage parts of the
shower; such caused faults voids all liability and guaran-
tee claims.
Technical Data
Operating pressure: max. 0,6 MPa
Recommended operating pressure: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: max. 70°C / 4 min
As a standard, the product is equipped with an
EcoSmart® (flow limiter). If a higher flow rate is desired,
the EcoSmart® may be dismantled. (see page 18)
English
3

Montage
zie blz. 17
Keurmerk (zie blz. 20)
Reinigen (zie blz. 19) en bijgevoeg-
de brochure
Service onderdelen (zie blz. 17)
Bediening (zie blz. 17)
Doorstroomdiagram
(zie blz. 18)
A met EcoSmart®
B zonder EcoSmart®
Maten (zie blz. 18)
Symboolbeschrijving
6Veiligheidsinstructies
6Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
6Het contact van de douchestraal met gevoelige
lichaamsdelen (bijv. ogen) moet worden voorko-
men. Er moet voldoende afstand tussen douche en
lichaam aangehouden worden.
6De douche uitsluitend toepassen in badkamers ten
behoeve van lichaamsreiniging.
Montage-instructies
Het bij de hoofddouche verpakte zeefje moet worden in-
gebouwd om vuil uit de waterleiding te weren. Vuil uit de
leidingen kan de werking van de hoofddouche negatief
beïnvloeden en/of de hoofddouche beschadigen. Voor
deze schade is Hansgrohe niet verantwoordelijk.
Technische gegevens
Werkdruk: max. max. 0,6 MPa
Aanbevolen werkdruk: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: max. 70°C / 4 min
Het product is standaard uitgerust met een EcoSmart®
(doorstroombegrenzer). Indien een groter waterdebiet
gewenst is, kan de EcoSmart® gedemonteerd worden.
(zie blz. 18)
Nederlands
Montaje
ver página 17
Marca de verificación (ver pági-
na 20)
Limpiar (ver página 19) y folleto
anexo
Repuestos (ver página 17)
Manejo (ver página 17)
Diagrama de circulación
(ver página 18)
A con EcoSmart®
B sin EcoSmart®
Dimensiones (ver página 18)
Descripción de símbolos
6Indicaciones de seguridad
6Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
6Debe evitarse el contacto del chorro del pulveriza-
dor con partes sensibles del cuerpo (por ej. ojos).
Debe mantenerse una distancia suficiente entre
pulverizador y cuerpo.
6La roseta de ducha solo debe utilizarse para fines
de baño, higiene y limpieza corporal.
Indicaciones para el montaje
La junta de filtración que se suministra con la ducha mu-
ral evita que las partículas de suciedad procedentes de
las tuberías lleguen a la ducha mural. Debe colocarse
entre el flexo y la ducha mural. Infiltraciones de suciedad
deterioran el funcionamiento de la ducha mural y
pueden causar daños en el interior de la misma que no
están cubiertas por la garantía de Hansgrohe.
Datos técnicos
Presión en servicio: max. 0,6 MPa
Presión recomendada en servicio: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: max. 70°C / 4 min
El producto está equipado de serie con un EcoSmart®
(limitador de caudal). Si se desea aumentar el caudal se
puede desmontar el EcoSmart®. (ver página 18)
Español
4

Montagem
ver página 17
Marca de controlo
(ver página 20)
Limpeza (ver página 19) e brochu-
ra em anexo
Peças de substituição
(ver página 17)
Funcionamento (ver página 17)
Fluxograma
(ver página 18)
A com EcoSmart®
B sem EcoSmart®
Medidas (ver página 18)
Descrição do símbolo
6Avisos de segurança
6Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
6Deve-se evitar o contacto dos jactos de água com
partes do corpo sensíveis (p. ex. olhos). É necessá-
rio manter uma distância suficiente entre o chuveiro
e o corpo.
6O chuveiro só pode ser utilizado para fins de
higiene pessoal.
Avisos de montagem
O filtro de rede deve ser colocado para proteger o
chuveiro de areias e resíduos rovenientes da tubagem.
Resíduos e areias podem danificar componentes, ou
provocar mau funcionamento do chuveiro; as avarias
assim provocadas anulam a nossa responsabilidade e
anulam a nossa garantia.
Dados Técnicos
Pressão de funcionamento: max. 0,6 MPa
Pressão de func. recomendada: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Desinfecção térmica: max. 70°C / 4 min
O produto está equipado de série com um (limitador de
caudal) EcoSmart®. Se pretender um caudal de água
mais elevado pode desmontar o EcoSmart®. (ver página
18)
Português
Montering
se s. 17
Godkendelse (se s. 20)
Rengøring (se s. 19) og vedlagt
brochure
Reservedele (se s. 17)
Brugsanvisning (se s. 17)
Doorstroomdiagram
(se s. 18)
A med EcoSmart®
B uden EcoSmart®
Målene (se s. 18)
Symbolbeskrivelse
6Sikkerhedsanvisninger
6Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
6Bruserstrålens kontakt med sensitive områder (f.eks.
øjne) skal undgås. Der skal være en tilstrækkelig
afstand mellem bruseren og kroppen.
6Bruseren må kun bruges til at bruse, til hygiejne og
rengøring af kroppen.
Monteringsanvisninger
Den vedlagte smudsfangssi skal indsættes i bruseren
for at undgå snavs fra rørsystemet. Indskyllet snavs kan
have indflydelse på bruserens funktion og/eller føre til
beskadigelser på håndbruserens funktionsdele.
Tekniske data
Driftstryk: max. 0,6 MPa
Anbefalet driftstryk: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: max. 70°C / 4 min
Som standard er produktet udstyret med en EcoSmart®
(gennemløbsbegrænser). Hvis der ønskes et stærkere
gennemløb, kan EcoSmart® afmonteres. (se s. 18)
Dansk
5

Montáž
viz strana 17
Zkušební značka (viz strana 20)
Čištění (viz strana 19) a přiložená
brožura
Servisní díly (viz strana 17)
Ovládání (viz strana 17)
Diagram průtoku
(viz strana 18)
A se zařízením EcoSmart®
B bez zařízení EcoSmart®
Rozmìry (viz strana 18)
Popis symbolů
6Bezpečnostní pokyny
6Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
6Je nutné zabránit kontaktu vodních paprsků sprchy s
měkkými částmi těla (např. očima). Je nutné dodržo-
vat dostatečný odstup mezi sprchou a tělem.
6Sprcha smí být používána pouze za účelem koupání
a tělesné hygieny.
Pokyny k montáži
Do přívodu musí být zabudováno se sprchou dodávané
sítko, aby zachycovalo nečistoty vyplavené z vodovodní
sítě. Vyplavené nečistoty mohou ovlivnit funkci sprchy a
nebo mohou vést i k jejímu poškození. Na takto vzniké
škody se nevztahuje záruka firmy Hansgrohe.
Technické údaje
Provozní tlak: max. 0,6 MPa
Doporučený provozní tlak: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobek je standardně vybaven zařízením EcoSmart®
(omezovačem průtoku). Pokud si přejete větší průtok
vody, je možné zařízení EcoSmart® odmontovat. (viz
strana 18)
Česky
Montaż
patrz strona 17
Znak jakości (patrz strona 20)
Czyszczenie (patrz strona 19) i
dołączona broszura
Części serwisowe (patrz strona
17)
Obsługa (patrz strona 17)
Schemat przepływu
(patrz strona 18)
A z EcoSmart®
B bez EcoSmart®
Wymiary (patrz strona 18)
Opis symbolu
6Wskazówki bezpieczeństwa
6Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
6Należy unikać kontaktu strumienia wypływającego
z głowicy z wrażliwymi częściami ciała (np. ocza-
mi). Należy zachowywać odpowiednią odległość
pomiędzy głowicą a ciałem.
6Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Wskazówki montażowe
Znajdujące się przy prysznicu sitko musi zostać zainsta-
lowane, aby zatrzymać zanieczyszczenia z instalacji.
Przedostające się zanieczyszczenia mogą mieć ujemny
wpływ na działanie i/lub prowadzić do usterek w
działaniu elementów prysznica. Za powstałe z tego tytułu
szkody firma Hansgrohe nie ponosi odpowiedzialności.
Dane techniczne
Ciśnienie robocze: maks. 0,6 MPa
Zalecane ciśnienie robocze: 0,2 - 0,4 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt seryjny wyposażony jest w EcoSmart® (ogranicz-
nik przepływu). Jeżeli konieczny jest większy przepływ
wody, EcoSmart® można zdemontować. (patrz strona
18)
Polski
6

安装
参见第 17 页
检验标记 (参见第20页)
清洗 (参见第19页)并附有小手
册
备用零件 (参见第17页)
操作 (参见第17页)
流量示意图
(参见第18页)
A带有EcoSmart®
B无EcoSmart®
大小 (参见第18页)
符号说明
6安全技巧
6装配时为避免挤压和切割受伤，必须戴上手
套。
6必须避免让身体敏感部位（如眼睛）接触到莲
蓬头喷水。必须保持莲蓬头与人头之间有足够
的距离。
6该莲蓬头仅允许作淋浴、卫生保健和身体清洁
目的使用。
安装提示
必须装上花洒所附带的滤网密封垫，以过滤管道里
的杂质污物。杂质污物会影响花洒的功能和/或损
坏花洒的功能部件，由此而产生的产品损坏不属于
汉斯格雅的保修范围。
技术参数
工作压强： 最大0,6MPa
推荐工作压强： 0,2-0,4MPa
(1MPa=10bar=147PSI)
热水温度： 最大60°C
热力消毒: 最大70°C/4分钟
本产品成批配有EcoSmart®（流量限制器）。当需
要更大的水流量时，可以把EcoSmart®拆除。(参
见第18页)
中文
Montáž
viď strana 17
Osvedčenie o skúške
(viď strana 20)
Čistenie (viď strana 19) a priložená
brožúra
Servisné diely (viď strana 17)
Obsluha (viď strana 17)
Diagram prietoku
(viď strana 18)
A so zariadením EcoSmart®
B bez zariadenia EcoSmart®
Rozmery (viď strana 18)
Popis symbolov
6Bezpečnostné pokyny
6Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
6Vyhýbajte sa kontaktu vodného lúča sprchy s citlivý-
mi miestami tela (napr. oči). Dodržiavajte dostatočnú
vzdialenosť medzi sprchou a telom.
6Sprcha sa smie používať len na účely kúpania a
telesnej hygieny.
Pokyny pre montáž
Do prívodu musí byt‘ zabudované so sprchou dodávané
sítko, aby zachytilo nečistoty vyplavené z vodovodnej
siete. Vyplavené nečistoty môžou ovlivnit‘ funkciu sprchy,
alebo spôsobit‘ jej poškodenie. Na takto vzniknuté
škody sa nevzt’ahuje záruka firmy Hansgrohe.
Technické údaje
Prevádzkový tlak: max. 0,6 MPa
Doporučený prevádzkový tlak: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Termická dezinfekcia: max. 70°C / 4 min
Produkt je sériovo vybavený s EcoSmart® (obmedzovač
prietoku). Ak sa vyžaduje vyšší prietok vody, potom je
možné EcoSmart® demontovať. (viď strana 18)
Slovensky
7

Szerelés
lásd a 17. oldalon
Vizsgajel (lásd a 20. oldalon)
Tisztítás (lásd a 19. oldalon) és
mellékelt brossúrával
Tartozékok (lásd a 17. oldalon)
Használat (lásd a 17. oldalon)
Átfolyási diagramm
(lásd a 18. oldalon)
A EcoSmart® berendezéssel
B EcoSmart® nélkül
Méretet (lásd a 18. oldalon)
Szimbólumok leírása
6Biztonsági utasítások
6A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
6Kerülni kell a zuhanysugár érintkezését érzékeny
testrészekkel (pl. szemek). Be kell tartani a megfelelő
távolságot a zuhanyfej és a test között.
6A zuhanyt csak fürdő- higiéniai- és testtisztítási célra
szabad használni.
Szerelési utasítások
A kézi zuhanyhoz csomagolt szűrőtömítést be kell szerel-
ni a vízhálózatból származó szennyeződések kiküszöbö-
lésére. A beáramló szennyeződések akadályozhatják és
/ vagy teljesen tönkre is tehetik a zuhany funkcióit. Az
ezekből adódó károkért a Hansgrohe nem felel.
Műszaki adatok
Üzemi nyomás: max. 0,6 MPa
Ajánlott üzemi nyomás: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 60°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A termék szériakivitelben el van látva EcoSmart®
(átfolyáskorlátozó) berendezéssel. Amennyiben
nagyobb átfolyó vízmennyiségre van szükség, akkor az
EcoSmart® eltávolítható. (lásd a 18. oldalon)
Magyar
Монтаж
см. стр. 17
Знак технического контроля
(см. стр. 20)
Очистка (см. стр. 19) и прилагае-
мая брошюра
Κомплеκт (см. стр. 17)
Эксплуатация (см. стр. 17)
Схема потока
(см. стр. 18)
A C EcoSmart®
B Без EcoSmart®
Размеры (см. стр. 18)
Описание символов
6Указания по технике безопасности
6Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
6Не допускайте попадания струи воды из разбрыз-
гивателя на чувствительные части тела (например,
на глаза). Разбрызгиватель следует устанавливать
на достаточном расстоянии от тела.
6Источник разбрызгивания разрешается исполь-
зовать только в гигиенических целях для принятия
ванны и личной гигиены.
Указания по монтажу
Для предотворащения попадания частиц грязи из
водопроводной сети необходимо установить фильтр,
прилагаемый к ручному душу. Частицы грязи могут
нарушить отдельные функции и/или привести к по-
вреждению функциональных деталей ручного душа,
Hansgrohe не несет ответственность за повреждения
вследствие отсутствия фильтра.
Технические данные
Рабочее давление: не более. 0,6 МПа
Рекомендуемое рабочее давление: 0,2 - 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Термическая дезинфекция: не более. 70°C / 4 мин
Смесители этой серии серийно оснащаются
EcoSmart® (ограничителем потока воды). Если необ-
ходим более сильный поток воды, EcoSmart® можно
демонтировать. (см. стр. 18)
Русский
8

Montering
se sidan 17
Testsigill (se sidan 20)
Rengöring (se sidan 19) och med-
följande broschyr
Reservdelar (se sidan 17)
Hantering (se sidan 17)
Flödesschema
(se sidan 18)
A med EcoSmart®
B utan EcoSmart®
Måtten (se sidan 18)
Symbolförklaring
6Säkerhetsanvisningar
6Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
6Undvik att rikta duschstrålarna mot känsliga kropps-
delar (t. ex. ögonen. Det måste finnas ett tillräckligt
stort avstånd mellan duschen och kroppen.
6Duschen får bar användas till dusch-, bad- och
personlig hygien.
Monteringsanvisningar
Silpackningen som följer med duschen måste monteras
för att undvika att smuts från ledningsnätet tränger in.
Smuts som spolas in kan påverka funktionerna och/eller
leda till skador på funktionsdelar i duschen. Hansgrohe
frånsäger sig allt ansvar för skador som kan härledas till
detta.
Tekniska data
Driftstryck: max. 0,6 MPa
Rek. driftstryck: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är seriemässigt utrustad med en EcoSmart®
(flödeskontroll). Om större vattenflöde önskas kan EcoS-
mart® demonteras. (se sidan 18)
Svenska
Asennus
katso sivu 17
Koestusmerkki (katso sivu 20)
Puhdistus (katso sivu 19) ja oheinen
esite
Varaosat (katso sivu 17)
Käyttö (katso sivu 17)
Virtausdiagrammi
(katso sivu 18)
A sisältää EcoSmart®
B ilman EcoSmart®
Mitat (katso sivu 18)
Merkin kuvaus
6Turvallisuusohjeet
6Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
6Suihkuveden kontaktia herkkien ruumiinosien (esim.
silmien) kanssa on vältettävä.Suihkun ja vartalon
välissä on oltava riittävä väli.
6Suihkua saa käyttää vain kylpy-, hygienia ja kehon-
puhdistustarkoituksiin.
Asennusohjeet
Käsisuihkun mukana toimitettu sihtitiiviste on asennettava
paikalleen, jotta lian huuhtoutuminen vesijohtoverkostosta
käsisuihkuun estyy. Huuhtoutuvat likahiukkaset voivat
häiritä suihkun toimintaa tai vahingoittaa toimintaosia,
Hansgrohe ei vastaa tästä aiheutuneista vahingoista.
Tekniset tiedot
Käyttöpaine: maks. 0,6 MPa
Suositeltu käyttöpaine: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on vakiona varustettu EcoSmart®:illa (virtauk-
senrajoittimella). Jos läpivirtausta halutaa suurentaa,
EcoSmart®:in pois poistaa. (katso sivu 18)
Suomi
9

Sastavljanje
pogledaj stranicu 17
Oznaka testiranja (pogledaj
stranicu 20)
Čišćenje (pogledaj stranicu 19) i
priložena brošura
Rezervni djelovi (pogledaj strani-
cu 17)
Upotreba (pogledaj stranicu 17)
Dijagram protoka
(pogledaj stranicu 18)
A s limitatorom EcoSmart®
B bez limitatora EcoSmart®
Mjere (pogledaj stranicu 18)
Opis simbola
6Sigurnosne upute
6Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
6Mora se izbjegavati kontakt mlaza iz tuša s osjet-
ljivim dijelovima tijela (npr. očima). Tijelo korisnika
mora biti dovoljno udaljeno od tuša.
6Tuš se smije primjenjivati samo za kupanje, tuširanje i
osobnu higijenu.
Upute za montažu
Filter potrebno je ugraditi kako bi se regulirao protok
vode i smanjio dotok prljavštine. Za eventualna ošteće-
nja uzrokovana prljavštinom proizvođač Hansgrohe nije
odgovoran.
Tehnički podatci
Najveći dopušteni tlak: tlak 0,6 MPa
Preporučeni tlak: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je serijski opremljen (limitatorom protoka)
EcoSmart®. Ako se želi veći protok vode, EcoSmart® se
može ukloniti. (pogledaj stranicu 18)
Hrvatski
Montavimas
žr. psl. 17
Bandymo pažyma (žr. psl. 20)
Valymas (žr. psl. 19) ir pridedama
brošiūra
Atsarginės dalys (žr. psl. 17)
Eksploatacija (žr. psl. 17)
Pralaidumo diagrama
(žr. psl. 18)
A su EcoSmart®
B be EcoSmart®
Išmatavimai (žr. psl. 18)
Simbolio aprašymas
6Saugumo technikos nurodymai
6Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
6Būtina vengti dušo vandens srovės kontakto su
jautriomis kūno vietomis (pvz., akimis). Todėl būtina
laikytis tinkamu atstumu nuo dušo.
6Dušo galva naudojama tik maudymosi, higieniniais ir
kūno švarinimo tikslais.
Montavimo instrukcija
Tinklelis, kuris yra rankų dušass pakuotėje, privalo būti
įstatytas, kad būtų apsaugota nuo išorės nešvarumų.
Nešvarumai gali pakenkti rankų dušass funkcionalumui
ir (arba) sugadinti rankų dušass funkcines dalis. Tokiu
atveju „“Hansgrohe““ atsakomybės neprisiima.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 0,6 MPa
Rekomenduojamas slėgis: 0,2 - 0,4 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Serijinis produktas turi EcoSmart® (vandens srauto ribotu-
vą). Jei reikalingas didesnis vandens srautas, EcoSmart®
gali būti išmontuotas. (žr. psl. 18)
Lietuviškai
10

Montare
vezi pag. 17
Certificat de testare
(vezi pag. 20)
Curăţare (vezi pag. 19) şi broşura
alăturată
Piese de schimb (vezi pag. 17)
Utilizare (vezi pag. 17)
Diagrama de debit
(vezi pag. 18)
A cu EcoSmart®
B fără EcoSmart®
Dimensiuni (vezi pag. 18)
Descrierea simbolurilor
6Instrucţiuni de siguranţă
6La montare utilizaţi mănuşi pentru evitarea contuziu-
nilor şi tăierii mâinilor.
6Evitaţi contactul jetului de apă cu părţile de corp
sensibile (de ex. ochii). Ţineţi duşul la o distanţă
corespunzătoare de corp.
6Duşul poate fi utilizat doar în scopuri de spălare,
igienizare şi de întreţinere a igienei corporale.
Instrucţiuni de montare
Montaţi garnitura de filtru livrată împreună cu capătul de
duş de mână pentru evitarea pătrunderii impurităţilor din
reţeaua de alimentare. Impurităţile pătrunse pot influenţa
funcţionarea aparatului şi/sau provoca deteriorarea
capătului de duş. Garanţia nu acoperă aceste daune.
Date tehnice
Presiune de funcţionare: max. 0,6 MPa
Presiune de funcţionare recomandată: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 60°C
Dezinfecţie termică: max. 70°C / 4 min
Produsul este dotat în serie cu o unitate EcoSmart® (limi-
tator de debit). Dacă doriţi ca debitul să fie mai mare
puteţi demonta unitatea EcoSmart®. (vezi pag. 18)
Română
Montajı
Bakınız sayfa 17
Kontrol işareti (Bakınız sayfa 20)
Temizleme (Bakınız sayfa 19) ve
birlikte verilen broşür
Yedek Parçalar (Bakınız sayfa 17)
Kullanımı (Bakınız sayfa 17)
Akış diyagramı
(Bakınız sayfa 18)
A EcoSmart® dahil
B EcoSmart® hariç
Ölçüleri (Bakınız sayfa 18)
Simge açıklaması
6Güvenlik uyarıları
6Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
6Püskürtme başlıklarının hassas organlara teması (örn.
gözler) önlenmelidir. Püskürtücü ile beden arasında
yeterli mesafe bırakılmalıdır.
6Su püskürtücü yalnızca banyo, hijyen ve yıkanma
amaçları için kullanılabilir.
Montaj açıklamaları
El duşu kafasına eklenmiş olan süzgeç contası, boru
şebekesinden sızan kirlerin önüne geçmek için, yerine
monte edilmelidir. İçeri sızan bu kirler duşun fonksiyo-
nunu sekteleyebilir ve/veya duşun fonksiyon parçaları
üzerinde hasarlara sebep olabilir, bu yüzden meydana
gelen hasarlardan Hansgrohe sorumlu tutulamaz.
Teknik bilgiler
İşletme basıncı: azami 0,6 MPa
Tavsiye edilen işletme basıncı: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Üründe, standart olarak bir EcoSmart® (akış limitörü)
mevcuttur. Daha yüksek bir su akışı isteniyorsa, EcoS-
mart® sökülebilir. (Bakınız sayfa 18)
Türkçe
11

Montaža
Glejte stran 17.
Preskusni znak (glejte stran 20)
Čiščenje (glejte stran 19) in prilože-
na brošura
Rezervni deli (Glejte stran 17.)
Upravljanje (Glejte stran 17.)
Diagram pretoka
(glejte stran 18)
A z omejevalnikom pretoka EcoSmart®
B brez omejevalnika pretoka EcoSmart®
Mere (glejte stran 18)
Opis simbola
6Varnostna opozorila
6Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
6Éviter le contact du jet de la douchette avec les
parties sensibles du corps (telles par ex. que les
yeux). Veiller à respecter un écart suffisant entre la
douchette et le corps
6Prha se sme uporabljati le z namenom vzdrževanja
higiene oziroma umivanja kopalnice in telesa.
Navodila za montažo
Filter, ki je priložen ročni prhi, je potrebno vgraditi, da
prho zaščitimo pred umazanijo iz vodovodne napeljave.
Umazanija lahko okvari ali poškoduje dele ročne prhe.
Za tako nastalo škodo Hansgrohe ne odgovarja.
Tehnični podatki
Delovni tlak: maks. 0,6 MPa
Priporočeni delovni tlak: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura tople vode: maks. 60°C
Termična dezinfekcija: maks. 70°C / 4 min
Proizvod je serijsko opremljen z napravo EcoSmart®
(omejevalnik pretoka). Če želite večji pretok vode, lahko
EcoSmart® demontirate. (glejte stran 18)
Slovenski
Συναρμολόγηση
βλ. σελίδα 17
Σήμα ελέγχου (βλ. σελίδα 20)
Καθαρισμός (βλ. σελίδα 19) και
συνημμένο φυλλάδιο
Ανταλλακτικά (βλ. σελίδα 17)
Χειρισμός (βλ. σελίδα 17)
Διάγραμμα ροής
(βλ. σελίδα 18)
A με EcoSmart®
B χωρίς EcoSmart®
Διαστάσεις (βλ. σελίδα 18)
Περιγραφή συμβόλων
6Υποδείξεις ασφαλείας
6Για να αποφύγετε τραυματισμούς κατά τη συναρμο-
λόγηση πρέπει να φοράτε γάντια.
6Η επαφή δέσμης νερού του ντους με ευαίσθητες
περιοχές του σώματος (π.χ. μάτια) πρέπει να απο-
φεύγεται. Διατηρείτε επαρκή απόσταση ανάμεσα στο
ντους και το σώμα.
6Το ντους επιτρέπεται να χρησιμοποιείται μόνο για το
μπάνιο, τον καθαρισμό και την υγιεινή του σώματος.
Οδηγίες συναρμολόγησης
Πρέπει να εγκατασταθεί το παρέμβυσμα φίλτρου που συνο-
δεύει τον καταιονιστήρα κατά τέτοιο τρόπο, ώστε να αποφεύ-
γονται ρύποι που προέρχονται από το δίκτυο ύδρευσης. Οι
ρύποι από το δίκτυο ύδρευσης μπορούν να επηρεάσουν
αρνητικά και/ ή να προξενήσουν ζημία στα λειτουργικά
τμήματα του καταιονιστήρα (ντους). Τέτοιου είδους ζημίες
δεν καλύπτονται από την εγγύηση Hansgrohe.
Τεχνικά Χαρακτηριστικά
Λειτουργία πίεσης: έως 0,6 MPa
Συνιστώμενη λειτουργία πίεσης: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: έως 60°C
Θερμική απολύμανση: έως 70°C / 4 min
Το προϊόν διαθέτει ως βασικό εξοπλισμό σειράς μια διάταξη
EcoSmart® (μειωτής ροής). Εάν επιθυμείτε υψηλότερη πα-
ροχή νερού, μπορείτε να αποσυναρμολογήσετε τη διάταξη
EcoSmart®. (βλ. σελίδα 18)
Ελληνικά
12

Montāža
skat. 17. lpp.
Pārbaudes zīme (skat. 20. lpp.)
Tīrīšana (skat. 19. lpp.) un klāt
pievienotais buklets
Rezerves daļas (skat. 17. lpp.)
Lietošana (skat. 17. lpp.)
Caurplūdes diagramma
(skat. 18. lpp.)
A ar EcoSmart®
B bez EcoSmart®
Izmērus (skat. 18. lpp.)
Simbolu nozīme
6Drošības norādes
6Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
6Nepieciešams izvairīties no dušas strūklas tieša
kontakta ar jutīgām ķermeņa daļām (piem., acīm).
Nepieciešams ievērot pietiekošu attālumu starp dušu
un ķermeni.
6Dušu drīkst izmantot vienīgi vannošanās, higiēnas un
ķermeņa tīrīšanas nolūkiem.
Norādījumi montāžai
Jāiemontē dušas komplektā esošais filtrs, lai novērstu
netīrumu ieplūšanu no ūdens vada. Ieskalotie netīrumi
var traucēt dušas funkciju un / vai arī izraisīt rokas dušas
daļu bojājumus, par kuriem Hansgrohe nenes atbildību.
Tehniskie dati
Darba spiediens: maks. 0,6 MPa
Ieteicamais darba spiediens: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Karstā ūdens temperatūra: maks. 60°C
Termiskā dezinfekcija : maks. 70°C / 4 min
Jaucējkrāns tiek ražots kopā ar EcoSmart® (caurteces
ierobežotāju). Ja nepieciešama lielāka ūdens caurtece,
EcoSmart® var demontēt. (skat. 18. lpp.)
Latvian
Paigaldamine
vt lk 17
Kontrollsertifikaat (vt lk 20)
Puhastamine (vt lk 19) ja kaasas-
olev brošüür
Varuosad (vt lk 17)
Kasutamine (vt lk 17)
Läbivooludiagramm
(vt lk 18)
A EcoSmart® olemas
B EcoSmart® puudub
Mõõtude (vt lk 18)
Sümbolite kirjeldus
6Ohutusjuhised
6Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
6Duši veejoad ei tohi kokku puutuda tundlike keha-
osadega (nt silmad). Jätke duši ja keha vahele piisav
vahe.
6Dušši tohib kasutada ainult vanniskäimiseks, hügiee-
niks ja keha pesemiseks.
Paigaldamisjuhised
Kaitsmaks dušši torust tuleva mustuse eest, on vaja
paigaldada dušiga kaasasolev mustusesõel. Sissetulev
mustus võib funktsioneerimist kahjustada ja/või rikkuda
duši detaile. Sellest tulenevate kahjude eest Hansgrohe
ei vastuta.
Tehnilised andmed
Töörõhk maks. 0,6 MPa
Soovitatav töörõhk: 0,2 - 0,4 MPa
(1 MPa = 10 baari = 147 PSI)
Kuuma vee temperatuur: maks. 60°C
Termiline desinfektsioon: maks. 70°C / 4 min
Toode on seeriaviisiliselt varustatud EcoSmart® (läbivoo-
lupiirajaga). Kui soovitakse vee läbivoolu suurendada,
võib EcoSmart‘i® maha monteerida. (vt lk 18)
Estonia
13

Montasje
se side 17
Prøvemerke (se side 20)
Rengjøring (se side 19) og vedlagt
brosjyre
Servicedeler (se side 17)
Betjening (se side 17)
Gjennomstrømningsdiagram
(se side 18)
A med EcoSmart®
B uten EcoSmart®
Mål (se side 18)
Symbolbeskrivelse
6Sikkerhetshenvisninger
6Bruk hansker under montasjen for å unngå klem- og
kuttskader.
6Dusjstrålen skal ikke komme i kontakt med ømfintlige
kroppsdeler (f.eks. øynene). Overhold en tilstrekkelig
avstand mellom dusjen og kroppen.
6Dusjen skal kun brukes for bading, til hygieneformål
og til kroppsrengjøring
Montagehenvisninger
Silpakningen som er levert med dusjen skal bygges inn
for å forhindre at smuss spyles inn fra ledningsnettet.
Innspylt smuss kan påvirke funksjonen negativt og/eller
kan medføre skader på hånddusjens funksjonsdeler.
Hansgrohe påtar seg inget ansvar for skader som resul-
teres av dette.
Tekniske data
Driftstrykk maks. 0,6 MPa
Anbefalt driftstrykk: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 60°C
Termisk desinfisering: maks. 70°C / 4 min
Produktet er standardmessig utstyrt med en EcoSmart®
(gjennomstrømningsbegrenser). Ønsker man en høyere
vann-gjennomstrømning, så kan EcoSmart® demonteres
igjen. (se side 18)
Norsk
Montaža
vidi stranu 17
Ispitni znak (vidi stranu 20)
Čišćenje (vidi stranu 19) i priložena
brošura
Rezervni delovi (vidi stranu 17)
Rukovanje (vidi stranu 17)
Dijagram protoka
(vidi stranu 18)
A sa ograničavačem EcoSmart®
B bez ograničavača EcoSmart®
Mere (vidi stranu 18)

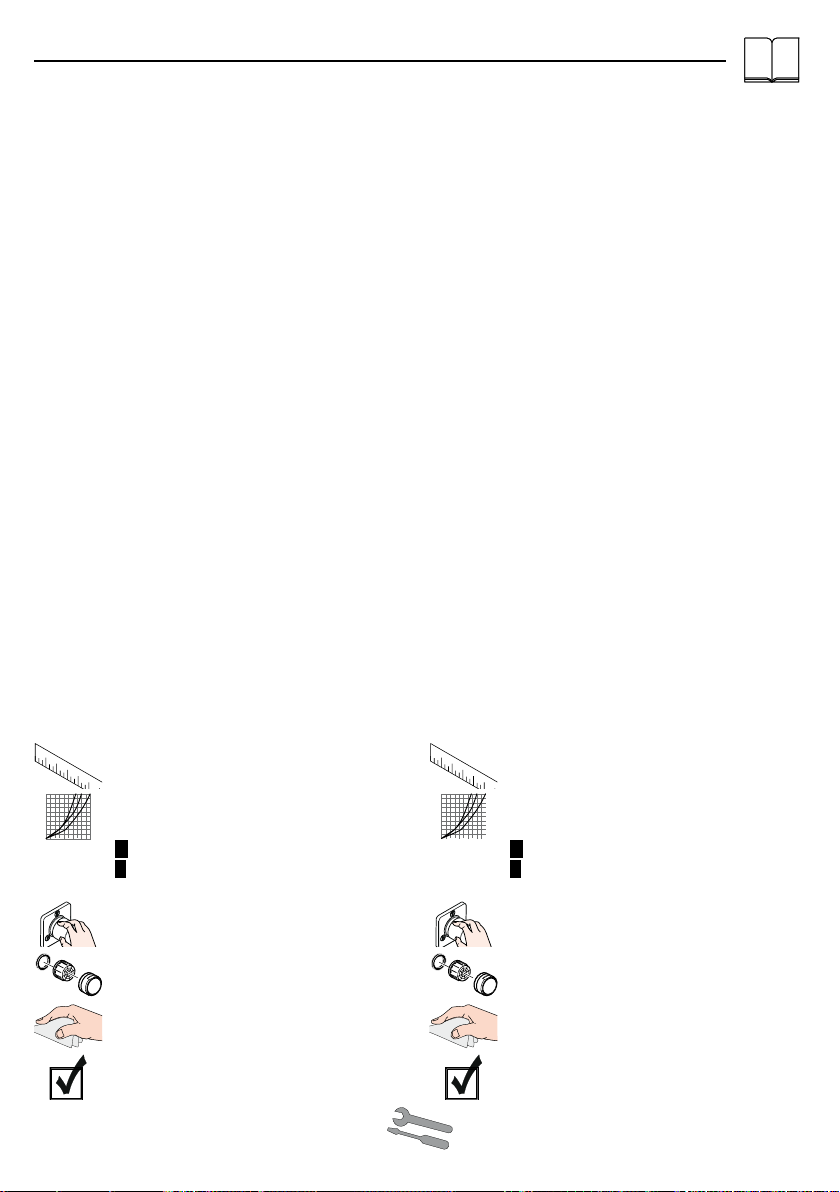

Opis simbola
6Sigurnosne napomene
6Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
6Mora se izbegavati kontakt mlaza iz tuša sa
osetljivim delovima tela (npr. očima). Telo korisnika
mora biti na dovoljnom odstojanju od tuša.
6Tuš sme da se koristi samo za kupanje, tuširanje i
ličnu higijenu.
Instrukcije za montažu
Obavezno ugradite mrežicu upakovanu s tušem, čime
sprečavate ulazak prljavštine iz vodovoda. Prljavština
može dovesti do delimičnog ili potpunog oštećenja
delova tuša. Za eventualna oštećenja uzrokovana
prljavštinom proizvođač Hansgrohe nije odgovoran.
Tehnički podaci
Radni pritisak: maks. 0,6 MPa
Preporučeni radni pritisak: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: maks. 60°C
Termička dezinfekcija: maks. 70°C / 4 min
Proizvod je serijski opremljen (ograničivačem protoka
vode) EcoSmart®. Ako se želi veći protok vode,
EcoSmart® može da se ukloni. (vidi stranu 18)
Srpski
14

Montimi
shih faqen 17
Shenja e kontrollit (shih faqen
20)
Pastrimi (shih faqen 19) dhe
broshura bashkëngjitur
Pjesët e servisit (shih faqen 17)
Përdorimi (shih faqen 17)
Diagrami i qarkullimit
(shih faqen 18)
A me EcoSmart®
B pa EcoSmart®
Përmasat (shih faqen 18)
Përshkrimi i simbolit
6Udhëzime sigurie
6Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
6Kontakti i valëve të dushit me pjesët e ndjeshme të
trupit (p.sh. me sytë) duhet që të shmanget. Midis
dushit dhe trupit duhet që të mbahet një distancë e
mjaftueshme.
6Dushi duhet të përdoret vetëm për qëllimet e
banjave, të higjienës dhe të larjes së trupit.
Udhëzime për montimin
Sita që i kemi bashkëngjitur spërkatëses duhet përdorur
për të evituar thithjen e papastërtive nga rrjeti i
ujësjellësit. Ndotjet mund të dëmtojnë pjesë funksionale
të spërkatëses. Hansgrohe nuk merr përgjegjësinë për
dëmet e shkaktuara në këtë mënyrë.
Të dhëna teknike
Presioni gjatë punës maks. 0,6 MPa
Presioni i rekomanduar: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura e ujit të ngrohtë maks. 60°C
Dezinfektim Termik: maks. 70°C / 4 min
Produkti është i pajisur me një EcoSmart® (Kufizues
qarkullimi) si një standard. nuk ka vëllim të mjaftueshëm
të ujit, atëherë EcoSmart® duhet të largohet. (shih faqen
18)
Shqip
Монтаж
вижте стр. 17
Контролен знак (вижте стр. 20)
Почистване (вижте стр. 19) и
приложена брошура
Сервизни части (вижте стр. 17)
Обслужване (вижте стр. 17)
Диаграма на потока
(вижте стр. 18)
A с EcoSmart®
B без EcoSmart®
Размери (вижте стр. 18)
Описание на символите
6Указания за безопасност
6При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане
или порязване.
6Трябва да се избягва контакта на струите на раз-
пръсквателя с чувствителни части на тялото (напр.
очите). Между разпръсквателя и тялото трябва да
се спазва достатъчно разстояние.
6Позволено е използването на разпръсквателя само
за къпане, хигиена и цели на почистване на тялото.
Указания за монтаж
Опакованото заедно с разпръсквателя уплътнение
с цедка трябва да се монтира, за да се избегне
натрупване на замърсявания от водопроводната
мрежа. Натрупването на замърсявания може да на-
руши функцията и/или да доведе до увреждания на
функционалните части на разпръсквателя, Hansgrohe
не носи отговорност за получилите се по този начин
щети.
Технически данни
Работно налягане: макс. 0,6 МПа
Препоръчително работно налягане: 0,2 - 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура на горещата вода: макс. 60°C
Термична дезинфекция: макс. 70°C / 4 мин
Продуктът е оборудван серийно с EcoSmart®
(ограничител на протичане). Ако желаете по-висока
пропускателна способност, EcoSmart® може да бъде
демонтиран. (вижте стр. 18)
БЪЛГАРСКИ
15


17
(20)
 (19)

(17)
(17)

(18)
®EcoSmart A
®EcoSmart B
(18)

 
 
.  
)
 .(
.  
.


 .
 /

.

 0,6 : 
 0,4 - 0,2 : 
(PSI 147 = 10 = 1)
60°C : 
 4 / 70°C : 
) ®EcoSmart
 .(
(18) .®EcoSmart

16

17
94246000
EcoSmart®
95659000

18
Raindance Select
28588000 / 28588400
1
2
3
EcoSmart®
A
B

19
3 4
1 2
5
> 1 min

20
P-IX DVGW SVGW ACS WRAS KIWA NF
28588XXX P-IX 6990/IZ X X X
DIN 4109
P-IX 6990/IZ
Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com 11/2012 9.01655.01
