Montageanleitung
Uno
14814000/14855XXX
Uno
14824000/14850XXX

2 3
Allegra Uno
14824000 Allegra Uno 14850XXX
SW 11 mm SW 19 mm

2 3
Allegra Uno
14814000 Allegra Uno 14855XXX

4 5
7
1
10
4
3
2
6
8
9
5
schließen
fermé
close
chiudere
cerrar
sluiten
lukke
fechar
zamknąć
zapreti
zatvaranje
öffnen
ouvert
open
aperto
abierto
open
åben
aberto
otworzyć
odpreti
otvaranje
Montage Anschlussschlauch
Montage flexible de raccordement
Assembly connecting hose
Montaggio flessibile
Montaje conexión flexible
Montage aansluitslangen
Montering tilslutingslangerne
Montagem tubo flexível
Montaż węża przyłączeniowego
Montaža priključne gibke cevi
Instalacija priključne cijevi

4 5
Achtung! Die Armatur muss nach den gültigen
Normen montiert, gespült und geprüft werden.
Montage
1. Zulaufleitungen fachgerecht durchspülen.
2. Armatur mit Zwischenlage in Spültisch
einsetzen.
3. Große Kunststoffplatte, Gleitscheibe,
Unterlagscheibe und Bundmutter über den
Gewindestutzen schieben und Bundmutter von
Hand andrehen. Falls nicht genügend Platz
vorhanden ist, kann die große Kunststoffplatte
weggelassen werden.
4. Schlitzschrauben festziehen.
5. Anschlußschläuche an Eckventile anschließen;
kalt rechts - warm links.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Technische Daten
Betriebsdruck: max. 10 bar
Empfohlener Betriebsdruck: 1 - 5 bar
Prüfdruck: 16 bar
Heißwassertemperatur: max. 80° C
Empfohlene Heißwasser-
temperatur: 65° C
Durchflußleistung: 13 l/min 3 bar
Prüfzeichen 14850XXX: P-IX 9170/IA
Deutsch
Hansgrohe Einhandmischer können in Verbindung
mit hydraulisch und thermisch gesteuerten
Durchlauferhitzern eingesetzt werden wenn der
Fließdruck mindestens 1,5 bar beträgt.
Einhandmischer mit Warmwasserbegrenzung,
Justierung siehe Seite 16.
In Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht notwendig.

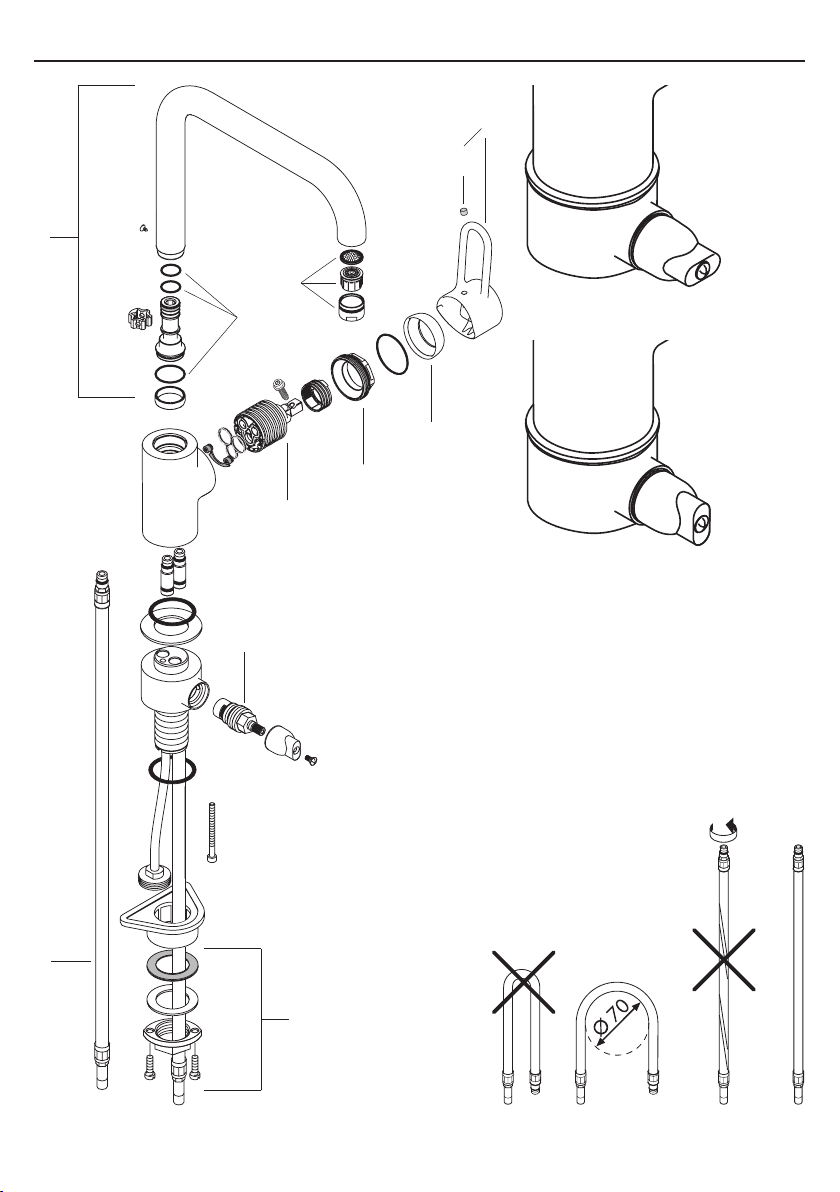

Serviceteile (siehe Seite 3)
1 Griff Allegra Uno 14896XXX
1.1 Griffstopfen 96338000
2 Kappe 96468XXX
3 Mutter 96461000
4 Kartusche kpl. 92730000
5 Luftsprudler (10) 13913000
6 Schaftbefestigung 95049000
7 Anschlußschlauch 600 mm 14099000
8 Auslauf kpl. Allegra Uno 96514XXX
9 Dichtungsset 92646000
10 ELASTOP Absperreinheit 94849000
XXX = Farbcodierung
000 chrom
750 alux
Störung Ursache Abhilfe

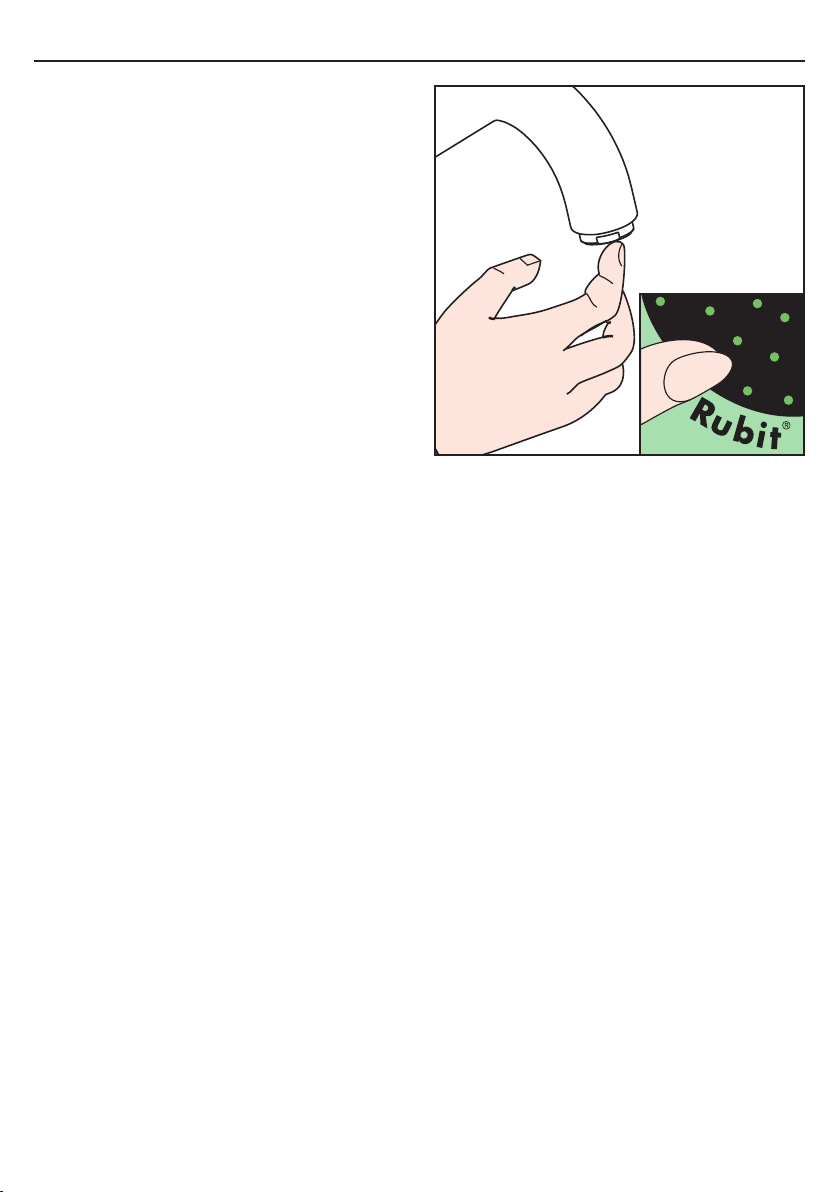

Wenig Wasser - Luftsprudler verkalkt, verschmutzt - Luftsprudler reinigen /
austauschen
Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt - Kartusche austauschen
Wasseraustritt im Bereich des
Schwenkauslaufes - O-Ring defekt - O-Ring austauschen
Wasseraustritt am
Befestigungsschaft - Anschlussschläuche nicht ganz in den Grundkörper einge-
schraubt
- O-Ringe der Anschlussschläuche
defekt
- Anschlussschläuche von Hand
festziehen
- O-Ring austauschen
Zu niedere Heißwassertemperatur - Warmwasserbegrenzung falsch
eingestellt - Warmwasserbegrenzung einstellen

6 7
Attention! La robinetterie doit être installée, rincée
et contrôlée conformément aux normes valables.
Montage
1. Purger les conduites d'alimentation.
2. Placer le mitigeur avec le joint caoutchouc sur
l'évier.
3. Placer dans l'ordre sur le mitigeur, sous l'évier:
la grande plaque de fixation, le joint fibre, la
rondelle et l'écrou de serrage. En cas de manque
de place, utiliser le joint fibre, la rondelle et
l'écrou de serrage.
Serrer l'écrou à la main.
4. Bloquer les vis.
5. Branchement impératif par robinet d'arrêt et
d'équerre ou par raccord avec bague de serrage
en laiton et joint d'étanchéïté;
L'eau chaude à gauche - l'eau froide à
droite.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Informations techniques
Pression de service autorisée: max. 10 bars
Pression de service conseillée: 1 - 5 bars
Pression maximum de contrôle: 16 bars
Temp. maximum d'eau chaude: 80° C
Température recommandée: 65° C
Débit: 13 l/min à 3 bars
Français
Les mitigeurs monocommandes Hansgrohe fonctionnent
également en association à des chauffe-eau à
commande hydraulique ou thermique à condition
que la pression soit au minimum de 1,5 bars.
Mitigeur avec limitation de la température: pour le
réglrage voir page 16.
Une limitation de la température n'est pas nécessaire
quand le mitigeur est alimenté par un chauffe-eau
instantané.
Pièces détachées (voir pages 3)
1 étrier de commande
Allegra Uno 14896XXX
1.1 cache vis 96338000
2 rosace 96468XXX
3 écrou 96461000
4 cartouche cpl. 92730000
5 mousseur cpl. (10) 13913000
6 fixation cpl. 95049000
7 flexible d'alimentation 600 mm 14099000
8 bec cpl. Allegra Uno 96514XXX
9 joint plat 92646000
10 ELASTOP mécanisme d'arrêt 94849000
XXX = Couleurs
000 chromé
750 alux
Dysfonctionnement Origine Solution
Pas assez d´eau - aérateur entartré ou encrassé - Nettoyer l’ aérateur ou le
changer éventuellement
Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer le cartouche
Le mitigeur goutte - Cartouche défectueuse - Changer le cartouche
Fuite à l’embase du bec - Joint torique défectueux - Changer le joint torique
Fuite à la fixation sous le
mitigeur - Les flexibles de raccordement
ne sont pas correctement visser
dans le corps
- Le joint torique du flexible est
défectueux.
- Resserrer le flexible à la main.
- Changer le joint torique.
Température d’eau chaude trop
basse, pas d´eau froide - Limiteur de température mal positionné - Positionner le limiteur de température

6 7
Attention! The fitting must be installed, flushed and
tested after the valid norms.
Assembly
1. Flush through the supply pipes.
2. Place the mixer including the sealing washer in
position on the sink.
3. Slip the plastic washer, the slide washer, the
metall washer and collar nut over the hose
and threaded base and tighten the collar nut
by hand. If there is not enough space, please
use only the slide washer and the metall without
the plastic washer.
4. Tighten screws.
5. Connect the connecting hose to the angle valves;
cold right - hot left.
Large differences in pressure between the hot and
cold water supply should be balanced.
Technical Data
Operating pressure: max. 10 bars
Recommended operating
pressure: 1 - 5 bars
Test pressure: 16 bars
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Rate of flow: 13 l/min 3 bars
English
Hansgrohe single lever mixers can be used together
with hydraulically and thermically controlled
continuous flow heaters if the flow pressure is at
least 1.5 bars.
To adjust the hot water limiter on single lever mixers,
please see page 16.
No adjustment is necessary when using a continuous
flow water heater.
Spare parts (see page 3)
1 lever head Allegra Uno 14896XXX
1.1 screw cover 96338000
2 flange 96468XXX
3 nut 96461000
4 cartridge cpl. 92730000
5 aerator cpl. (10) 13913000
6 fixation cpl. 95049000
7 connection hose 600 mm 14099000
8 spout cpl. Allegra Uno 96514XXX
9 sealing set 92646000
10 ELASTOP stop unit 94849000
XXX = Colors
000 chrome plated
750 alux
Fault Cause Remedy
Insufficient water - Aerator calcified, dirty - Clean aerator, replace as
necessary
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective - Exchange cartridge
Water escaping in area of swivel
spout - O-Ring defective - Exchange O-Ring
Water escaping at the threaded
base - connection hoses not completely screwed into basic body
- O-Rings defective by the
connection hoses
- Tighten connection hoses by
hand
- Exchange O-Ring
Hot water temperature too low - Hot water limiter incorrectly set - Set hot water limiter

8 9
Attenzione! La rubinetteria deve essere installata,
pulita e testata secondo le istruzioni riportate.
Montaggio
1. Lavare bene le tubazioni di alimentazione.
2. Inserire il rubinetto con spessore ne lavabo.
3. Inserire la placca sotto lavello in plasticam,
l'anello di protezione e la placca sotto lavello ed
avvitare a mano la ghiera di fissagio sul corpo
filettato del miscelatore.Se non si ha abbastanza
spazio é necessario usare l'anello di protezione
e la placca sotto lavello.
4. Avvitare bene le viti con intaglio.
5. Collegare i flessibili ai rubinetti a squadra sotto
lavello; freddo a destra - caldo a sinistra.
Attenzione!
Compensare le differenze di pressione tra i
collegamenti dell'acqua fredda e dell'acqua
calda.
Dati tecnici
Pressione d'uso: max. 10 bar
Pressione d'uso consigliata: 1 - 5 bar
Pressione di prova: 16 bar
Temperatura dell'acqua calda: max. 80° C
Temp. dell'acqua calda consigliata: 65° C
Potenza di erogazione: 13 l/min 3 bar
Italiano
I miscelatori Hansgrohe possono venire usati con
caldaie a "bassa pressione" se la pressione di flusso
è almeno di 1,5 bar.
Regolazione del limitatore di erogazione di acqua
calde dei miscelatori monocomando, vedere pagina
16. In combinazione con le caldaie istantanee, il
limitatore di erogazione di acqua calda non è
necessario.
Parti di ricambio (vedi pagg. 3)
1 Maniglia Allegra Uno 14896XXX
1.1 tappino 96338000
2 Cappuccio 96468XXX
3 Dado 96461000
4 Cartuccia compl. 92730000
5 Rompigetto (10) 13913000
6 Set di fissaggio 95049000
7 raccordo flessibile 600 mm 14099000
8 bocca erogazione Allegra Uno 96514XXX
9 set di guarnizioni 92646000
10 ELASTOP cartuccia 94849000
XXX = Trattamento
000 cromato
750 alux
Problema Possibile causa Rimedio
Scarsità d‘acqua - rompigetto difettosa, pieno di
calcare - pulire oppure sostituire il rompigetto
Miscelatore duro - Cartuccia difettosa - Sostituire la cartuccia
Miscelatore gocciola - Cartuccia difettosa - Sostituire la cartuccia
Perdita di acqua intorno
all’erogazione girevole - o-ring difettoso - sostituire l’o-ring
Perdita di acqua al set di
fissaggio - I raccordi dei flessibili avvitati male nel corpo incasso
- O-ring dei raccordi flessibili
difettosi
- avvitare i raccordi flessibili a
mano
- sostituire l’o-ring
Temperatura dell‘acqua calda - Limitazione dell‘acqua calda
regolata male - Regolare la limitazione dell’acqua calda

8 9
Atención! El grifo tiene que ser instalado, probado
y testado, según las normas en vigor.
Montaje
1. Purgar las tuberías de afluencia.
2. Colocar la grifería en el fregadero junto con el
elemento intermedio de goma.
Subir arandela grande, la junta, arandela
peguena y la tuerca y enroscarla
manualmente.
3. Si hubiera poco espacio, colocar la junta,
arandela peguena y la tuerca y enroscarla
manualmente.
4. Fijar los tornillos.
5. Conectar los tubos de conexión;
a la derecha frio - a la izquierda caliente.
Grandes diferencias de presión entre los empalmes
de agua fría y agua caliente deben equilibrarse.
Datos técnicos
Presión en servicio: max. 10 bares
Presión recomendada
en servicio: 1 - 5 bares
Presión de prueba: 16 bares
Temperatura del agua caliente: max. 80° C
Temp. recomendada
del agua caliente: 65° C
Caudal máximo: 13 l/min 3 bares
Español
Los mezcladores Hansgrohe pueden ser utilizado junto
con calentadores continuos de agua que sean manejados
de manera hidráulica o térmica, siempre que la presión
del caudal ascienda a un mínimo de 1,5 bares.
Mezclador monomando con limitación del caudal
de agua caliente; ajuste ver pagina 16.
En combianción con calentadores instantáneos no
es necesario una limitación del caudal de agua
caliente.
Repuestos (ver página 3)
1 Mando Allegra Uno 14896XXX
1.1 Tapón 96338000
2 Florón 96468XXX
3 Tuerca 96461000
4 Cartucho 92730000
5 Aireador completo (10) 13913000
6 Set de fijación completo 95049000
7 Tubo de conexión flexible 600 mm 14099000
8 Caño completo Allegra Uno 96514XXX
9 Set de juntas 92646000
10 ELASTOP montura 94849000
XXX = Acabados
000 cromado
750 alux
Problema Causa Solución
Sale poca agua - Aireador con cal o sucio - limpiar / cambiary
Manecilla va dura - cartucho dañado - cambiar el cartucho
Grifo pierde agua - cartucho dañado - cambiar el cartucho
Pérdida de agua en el caño
giratorio - junta dañado - cambiar juntas
Pérdida de agua en el set de
fijación - Conexión flexible mal atornillada al cuerpo del caño.
- Daños en la junta de la
conexión flexible
- Apretar a mano la conexión
flexible
- Cambiar juntas
Temperatura del agua demasiado
baja no hay - tope de agua caliente mal - ajustar tope

10 11
Let op! Leidingen doorspoelen volgens Norm. De
mengkraan vervolgens monteren en controleren.
Montage
1. Toevoerleidingen vakkundig doorspoelen.
2. Kraan met afdichtingsring in de gootsteen
monteren.
3. Kunststof plaat, fiberring, onderlegring wartel
over het schroefdraad en slang schuiven en de
wartel handvast aandraaien. Bij weinig ruimte
fiberring en onderlegring gebruiken.
4. Beide schroeven aandraaien.
5. Aansluitslangen aan hoekstopkranen aansluiten.
Links = warm water, rechts = koud water.
Grote drukverschillen tussen de koud- en warm
wateraansluitingen dienen vermeden te worden.
Technische gegevens
Werkdruk: max. 10 atm.
Aanbevolen werkdruk: 1 - 5 atm.
Getest bij: 16 atm.
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Doorstroomcapaciteit: 13 l/min 3 atm.
Hansgrohe ééngreepsmengkranen kunnen samen
met hydraulisch en thermisch gestuurde geisers
gebruikt worden indien de uitstroomdruk min. 1,5
atm. bedraagt.
Nederlands
Eéngreepsmengkranen met warmwaterbegrenzing,
instelling zie blz. 16.
In kombinatie met geisers is een warmwaterbegrenzing
niet noodzakelijk.
Service onderdelen (zie pag. 3)
1 Greep Allegra Uno 14896XXX
1.1 Greepstopje 96338000
2 Afdekkap 96468XXX
3 Moer 96461000
4 Kardoes kompl. 92730000
5 Perlator kompl. (10) 13913000
6 Schachtbevestigingsset kompl. 95049000
7 Aansluitslang 600 mm 14099000
8 Uitloop kompl. Allegra Uno 96514XXX
9 Dichtingsset 92646000
10 ELASTOP bovendeel 94849000
XXX = Kleuren
000 verchroomd
750 alux
Storing Oorzaak Oplossing
Weinig water - Perlator vverstopt - Perlator reinigen / uitwisselen
Bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Mengkraan lekt - Kardoes defect - Kardoes uitwisselen
Lekkage tussen aansluiting uitloop
en kraanhuis - O-ring defect - O-ring uitwisselen
Lekkage op montageschacht - Aansluitslangen niet geheel in
kraanhuis vastgedraaid
- O-ringen van aansluitslangen
defect
- Aansluitslangen handvast
aandraaien
- O-ring uitwisselen
Temperatuur van warm water te
laag - Heetwaterbegrenzer verkeerd ingesteld - Heetwaterbegrenzer instellen

10 11
Bemærk! Ifølge gældende regler, skal armaturet
monteres, skylles igennem og afprøves.
Montering
1. Skyl tilførselsledningerne grundigt.
2. Montér armaturet i servanten med
mellemlagsskive.
3. Den store underlagsskive, fiberskive og
den underlagsskive samt monteringsmøtrik
fastspændes med hånden på gevindstutsen.
Hvis der ikke er plads nok, anvendes fiberskive
og den underlagsskive.
4. Stram skruerne.
5. Tilslutingsslangerne tilsluttes, koldt højre, varmt
venstre.
Stor trykforskel mellem koldt og varmt vand bør
udjævnes.
Tekniske Data
Driftstryk: max. 10 bar
Anbefalet driftstryk: 1 - 5 bar
Prøvetryk: 16 bar
Varmtvandstemperatur: max. 80° C
Anbefalet varmtvandstemp.: 65° C
Gennemstrømnigskapacitet: 13 l/min 3 bar
Dansk
Hansgrohe et-grebsarmaturer kan anvendes i
forbindelse med hydraulisk- og termiskstyrede
gennemstrømningsvandvarmere ved et vandtryk
på 1,5 bar.
Et-grebsarmaturer med varmtvandsbegrænsning,
justering se side 16.
I forbindelse med gennemstrømningsvandvarmer er
en varmtvandsbegrænsning ikke nødvendig.
Reservedele (se s. 3)
1 Greb Allegra Uno 14896XXX
1.1 Dækknap til greb 96338000
2 Dækskive 96468XXX
3 Møtrik 96461000
4 Indmat 92730000
5 Perlator kpl. (10) 13913000
6 Festedel 95049000
7 Tilslutningsslange 600 mm 14099000
8 Udløb kpl. Allegra Uno 96514XXX
9 O-ring sæt 92646000
10 ELASTOP Afspærringsventil 94849000
XXX = Overflade
000 Krom
750 Alux
Fejl Årsag Hjælp
For lidt vand - Tilkalket/snavset perlatort - Rengør/udskift perlator.
Grebet går trægt - Defekt kartusche - Udskift kartusche
Armaturet drypper - Defekt kartusche - Udskt kartusche
Armaturet dyrpper ved svingtuden - Defekt o-ring. - Udskift o-ring .
Armaturet er utæt ved
befæstelsesdelene. - Tilslutningsslangerne er ikke skruet korrekt op i armaturet.
- Defekt o-ring på
tilslutningsslangerne.
- Med håndkraft skures
tilsslutningsslangen strammere
på.
- Udskift o-ring.
For lav varmtvands-temperatur - Varmtvandsbegræns-ningen er
forkert indstillet - Indstil varmtvandsbe- grænsningen

12 13
Atenção! A misturadora deve ser instalada,
purgada e testada de acordo com as normas em
vigor!
Montagem
1. Purgar bem as tubagens de alimentação de
água.
2. Coloque a misturadora com o vedante, em
posição, no lava-loiça.
3. Enfie o vedante grande, o pequeno e o metálico
e também e a porca também sobre o tubo flexível
e a base roscada e aperte a porca à mão (se
não houver espaço, use apenas o vedante
pequeno e o metálico).
4. Apertar os parafusos de fixação.
5. Ligar os tubos de alimentação da misturadora
às torneiras de esquadria.
Fria à direita - quente à esquerda.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Dados Técnicos
Pressão de funcionamento: max. 10 bar
Pressão de funcionamento
recomendada: 1 - 5 bar
Pressão testada: 16 bar
Temperatura da água quente: max. 80° C
Temperatura água quente
recomendada: 65° C
Caudal: 13 l/min 3 bar
Português
As misturadoras monocomando Hansgrohe
podem ser utilizadas com esquentadores (de
controlo térmico ou hidráulico) desde que a
pressão de utilização seja, no minimo, de 1,5
bar.
Misturadora momocomando equipada com
limitador de temperatura (vide pàg.16).
Peças de substituição (ver páagina 3)
1 Manípulo Allegra Uno 14896XXX
1.1 Tampão 96338000
2 Espelho 96468XXX
3 Porca 96461000
4 Cartucho (completo) 92730000
5 Emulsor (10) 13913000
6 Porca de fixação 95049000
7 Tubo flexível 600 mm 14099000
8 Bica (completa) Allegra Uno 96514XXX
9 Junta 91646000
10 Elastop 94849000
XXX = Acabamentos
000 cromado
750 alux
Falha Causa Solução
Água insuficiente - Emulsor sujo - Limpar / trocar o emulsor
Misturadora perra - Cartucho defeituoso,calcificado - Substituir o cartucho
Misturadora a pingar - Cartucho defeituoso - Substituir o cartucho
Perde água na zona da bica
rotativa - O-ring defeituoso - Trocar o-ring
Perde água pela base roscada - Tubos de ligação não estão
completamente enroscados
- O-rings dos tubos de ligação
defeituosos
- Apertar os tubos de ligação à
mão
- Trocar o-ring
Temperatura da água quente
muito baixa - O limitador de temperatura está incorrectamente colocado - Regular o limitador de temperatura

12 13
Uwaga! Armatura musi być zamontowana,
przepłukana i wypróbowana według
obowiązujących norm.
Montaż
1. Dokładnie przepłukać przewody
doprowadzające.
2. Armaturę wraz z wkładką środkową umieścić
w zlewozmywaku.
3. Dużą płyte z tworzywa sztucznego,
podkładkę wprowadzającą, podkładkę pod
śrubę i nakrętkę wieńcową przełożyć nad
króćcem gwintowym, ręcznie zaś przykręcić
nakrętkę wieńcową. Jeżeli nie dysponujemy
wystarczającą ilością miejsca, płyta może
zostać zdjęta.
4. Docisnąć śrubę szczelinową.
5. Podłączyć węże przy zaworze kątowym;
zimna woda na prawo – ciepła woda na
lewo.
W przypadku znacznej różnicy ciśnienia w
przyłączach wody zimnej i gorącej, należy
doprowadzić do jego wyrównania.
Dane techniczne
Ciśnienie: max. 10 bar
Ciśnienie zalecane: 1 - 5 bar
Ciśnienie próbne: 16 bar
Maksymalna temp. wody gorącej: 80° C
Zalecana temp. wody gorącej: 65° C
Wydajność przepływu 3 bar: 13 l/min
Polski
Jednouchwytowy mieszacz Hansgrohe może być
stosowany w połączeniu z hydraulicznie i termicznie
wyregulowanym przepływowym podgrzewaczem
wody, pod warunkiem, że minimalne ciśnienie
wynosi 1,5 bar.
Mieszacze jednouchwytowe opis regulacji strona 16.
W połączeniu z podgrzewaczami wody ogranicznik
przepływu wody nie jest konieczny.
Części serwisowe (zobacz st. 3)
1 Uchwyt Allegra Uno 14896XXX
1.1 Korek maskujący 96338000
2 Osłona 96468XXX
3 Nakrętka 96461000
4 Wkład kpl. 92730000
5 Napowietrzacz (perlator) (10) 13913000
6 Mocoanie 95049000
7 Montaż węża przyłączeniowego
600 mm 14099000
8 Wylewka kpl. Allegra Uno 96514XXX
9 Zestaw uszczelek 92646000
10 Zespól odcinajacy po stronie
ELASTOP 94849000
XXX = kody wykończenia powierzchni
000 chrom
750 alux
Usterka Przyczyna Pomoc
mała ilość wypływającej wody - napowietrzacz sitkowy,za
mocno osadzone - oczyścić / wymienić napowietrzacz
ciężka praca uchwytu armatury - defekt wkładu, osady kamienia
wapiennego, - wymiana wkładu,
armatura cieknie - defekt wkładu, - wymiana wkładu,
Wyciek wody spod wylewki - Uszkodzony o-ring - wymienić o-ring
wyciek wody przy mocowaniu
od dołu - zbyt słabo wkręcone wężyki w korpus
- przęciety o-ring przy wężykach
- dokręcić wężyki
- wymienić o-ring
za niska temperatura ciepłej
wody - złe ustawienie ograniczenia ciepłej wody, - ustawić poprawnie ograniczenie ciepłej wody,

14 15
Slovenski
Napaka Vzrok Pomoč
Malo vode - Perlator poapnen; umazan - Očistite/zamenjajte perlator
Težko premikanje armature - Pokvarjen vložek, poapneno - Zamenjajte vložek
Armatur tropft - Pokvarjen vložek - Zamenjajte vložek
Wasseraustritt im Bereich des
Schwenkauslaufes - O-obroček je pokvarjen - Zamenjajte O-obroček
Wasseraustritt am
Befestigungsschaft - Priključne cevi niso popolnoma privijačene v osnovno ogrodje
- O-obročki priključnih cevi so
pokvarjeni
- Ročno zatisnite priključne cevi
- Zamenjajte O-obroček
Prenizka temperatura vode - Omejevalnik tople vode ni
pravilno nastavljen - Nastavite omejevalnik tople vode
Pozor! Armaturo je potrebno montirati, splakniti in
testirati v skladu z veljavnimi predpisi.
Montaža
1. Strokovno izplaknite dovodne cevi.
2. Vstavite armaturo s tesnilnim obročkom v
pomivalno mizo.
3. Nataknite veliko plastično ploščico, drsno
podložko, podložko in matico na navojni nas-
tavek in matico privijte z roko. Če nimate dovolj
prostora lahko plastično ploščico izpustite.
4. Zatisnite vijake z zarezo..
5. Priključite dovodne cevi na kotne ventile,
mrzla desno - topla levo.
Velike razlike v tlaku med priključkom za mrzlo in
priključkom za toplo vodo je potrebno izravnati.
Tehnični podatki
Delovni tlak: maks. 10 barov
Priporočeni delovni tlak: 1 - 5 barov
Preskusni tlak: 16 barov
Temperatura tople vode: maks. 80° C
Priporočena temperatura
tople vode: 65 °C
Pretok vode: ca. 13 l/min 3 bari
Enoročne mešalne baterije Hansgrohe lahko upora-
bljate v povezavi s hidravlično in termično uravna-
vanimi pretočnimi grelniki, če je pretočni tlak najmanj
1,5 bara.
Enoročne mešalne baterije z omejevalnikom tople
vode, za justiranje glejte stran 16.
V povezavi s pretočnimi grelniki zapora tople vode
ni potrebna.
Rezervni deli (glejte stran 3)
1 Ročka Allegra Uno 14896XXX
1.1 Pokrov/čep 96338000
2 Prirobnica 96468XXX
3 matica 96461000
4 Vložek 92730000
5 Perlator (10) 13913000
6 Pritrdilni komplet 95049000
7 Priključna gibka cev 600 mm 14099000
8 Izliv kpl. Allegra Uno 96514XXX
9 Komplet tesnil 92646000
10 ELASTOP zaporna enota 94849000
XXX = Barve
000 krom
750 alux

14 15
Pažnja! Cijevi moraju biti postavljene, isprane i
testirane prema važećim normama.
Sastavljanje
1. Isperite cijevi dovoda.
2. Postavite slavinu uključujući i gumenu brtvu na
sudoper.
3. Veliku plastičnu ploču, kliznu pločicu, podlogu
i veznu maticu nataknite preko navoja te ručno
učvrstite maticu. Ako nema dovoljno mjesta
plastična se ploča može izostaviti.
4. Učvrstite vijke.
5. Spojite eksibilno priključno crijevo na kutne
ventile; hladna voda desno – vruća lijevo.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Tehnički podatci
Najveći dopušteni tlak: max. 10 bar
Preporučeni tlak: 1 - 5 bar
Testirano pri tlaku: 16 bar
Temperatura vruće vode: max. 80° C
Preporućena temperatura
vruće vode: 65° C
Protok vode: 22l/min 3 bara
Hrvatski
Hansgrohe jednoručne slavine se mogu koristiti
sa hidraulični i termički kontroliranim protočnim
bojlerima ako je tlak najmanje 1,5 bara.
Da bi podesili limiter vruće vode na jednoručnim
slavinama molimo Vas da pogledate stranicu 16.
Podešavanje nije potrebno ako koristite protočni
bojler.
Rezervni djelovi (pogledaj stranicu 3)
1 Ručica Allegra Uno 14896XXX
1.1 Poklopac vijka 96338000
2 Zaštita mehanizma 96468XXX
3 Vijak 96461000
4 Uložak 92730000
5 Aerator pozlaćeni (10) 13913000
6 Matica za učvršćivanje slavine 95049000
7 Priključno crijevo 600 mm 14099000
8 Kompletna slavina Allegra Uno 96514XXX
9 Set brtvi 92646000
10 ELASTOP Ventil za zatvaranje 94849000
XXX = Boje
000 krom
750 alux
Greška Uzrok Otklanjanje
Nedovoljno vode - Aerator je začepljen naslagama
kamenca ili prljavj - Očistite ili zamijenite aerator.
Ručica se zaglavila - Neispravan uložak Taloženje
kamenca - Zamijenite uložak
Slavina kaplje - Neispravan uložak - Zamijenite uložak
Voda curi u području slavine - O-prsten je neispravan - Zamijenite O-prsten
Voda curi na spojevima - Priključno crijevo nije do
potpunosti učvršćeno na tijelo
- O-prsteni priključnih crijeva su
neispravni
- Priključno crijevo učvrstite rukom
- Zamijenite O-prsten
Preniska temperatura tople vode - Limiter vruće vode nije dobro
podešen - Podesite limiter vruće vode

16 17
21 3
4 5
6 7
Warmwasserbegrenzung: Warmwassertemperatur 60°C, Kaltwassertemperatur 10°C, Fließdruck 3 bar
Limiteur d'eau chaude: Température d'eau chaude 60°C, Température d'eau froide 10°C, Pression dynamique 3 bar
hot water limiter: hot water temperature 60°C, cold water temperature 10°C, flow rate 3 bar
limitatore di acqua calda: temperatura dell'acqua calda 60°C, temperatura dell'acqua fredda 10°C, pressione 3 bar
limitación del agua caliente: temperature del agua caliente 60°C, temperatura del agua fria 10°C, presión dinamica 3 bar
Warmwaterbegrenzing: Warmwatertemperatuur 60°C, Koudwatertemperatuur 10°C, Stroomdruck 3 atm
varmtvandsbegrænser: varmtvandstemperatur 60°C, koldtvandstemperatur 10°C, vandtryk 3 bar
Limitador de água quente: Temperatura da água quente 60°C, Temperatura da água fria 10°C, Pressão 3 bar.
Ograniczenie ciepłej wody: temperatura ciepłej wody 60°C, temperatura zimnej wody 10°C, ciśnienie 3 bary.
Omejitev tople vode: temperatura tople vode 60 °C, temperatura mrzle vode 10 °C, pretočni tlak 3 bari
Ograničavač vruće vode: temperatura vruće vode 60 °C, temperatura hladne vode 10 °C, tlak 3 bara

16 17
Mit Rubit, der manuellen Reinigungsfunktion können
die Strahlformer durch einfaches Rubbeln vom Kalk
befreit werden.
De plus, la pomme de douche est équipée de Rubit,
le système anticalcaire manuel. Les dépôts de calcaire
s'enlèvent en frottant avec un doigt ou avec une
éponge sur les ouvertures de jets élastiques.
The Rubit cleaning function only needs a small
manual rubover to remove the lime scale from the
spray channels.
Con Rubit, la funzione anticalcare manuale, i diffusori
del getto possone essere liberati da calcare con un
semplice strofinamento.
Rubit, la función de limpieza manual, permite quitar
la cal simplemente frotando los ejectores.
Met Rubit, de handmatige reinigingsfunktie, kunnen
de straalopeningen door het met de hand wegwrijven
van kalk, gereinigd worden.
Med Rubit, den manuelle rengøringsfunktion kan
strålekanalerne let renses for kalk - der skal blot
gnubbes!
O sistema de limpeza Rubit requer apenas uma ligeira
passagem com a mão para remover os depósitos
de calcáreo dos jactos.
Funkcja Rubit® wymaga jedynie delikatnego
potarcia dłonią, aby usunąć ewentualne osady
kamienia wapiennego.
Z Rubitom®, ročno čistilno funkcijo, lahko s šob
očistimo vodni kamen tako, da šobe enostavno
podrgnemo.
Rubit - ručni sustav za čišćenje omogućuje jednos-
tavnim trljanjem odstranjivanje kamenca sa rupica
prskalice tuša
Reinigung/Nettoyage/Cleaning/Pulitura/Limpiar/Reinigen/
Rengøring/Limpeza/Czyszczenie/Čiščenje/Čišćenje

18 19

18 19
