Hans Grohe MySelect S Vario Set 65 26710400 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 2
EN Instructions for use / assembly instructions 3
IT Istruzioni per l'uso / Istruzioni per Installazione 3
ES Modo de empleo / Instrucciones de montaje 4
NL Gebruiksaanwijzing / Handleiding 4
DK Brugsanvisning / Monteringsvejledning 5
PT Instruções para uso / Manual de Instalación 5
PL Instrukcja obsługi / Instrukcja montażu 6
CS Návod k použití / Montážní návod 6
SK Návod na použitie / Montážny návod 7
ZH 用户手册/组装说明 7
RU Руководство пользователя /
Инструкция по монтажу 8
FI Käyttöohje / Asennusohje 8
SV Bruksanvisning / Monteringsanvisning 9
LT Vartotojo instrukcija / Montavimo instrukcijos 9
HR Upute za uporabu / Uputstva za instalaciju 10
TR Kullanım kılavuzu / Montaj kılavuzu 10
RO Manual de utilizare / Instrucţiuni de montare 11
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 11
SL Navodilo za uporabo / Navodila za montažo 12
ET Kasutusjuhend / Paigaldusjuhend 12
LV Lietošanas pamācība / Montāžas instrukcija 13
SR Uputstvo za upotrebu / Uputstvo za montažu 13
NO Bruksanvisning / Montasjeveiledning 14
BG Инструкция за употреба /
Ръководство за монтаж 14
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 15
AR / 15
HU Használati útmutató / Szerelési útmutató 16
JP 取扱説明書/施工説明書 16
Lesezeichen
Deutsch 2
Français 2
English 3
Italiano 3
Español 4
Nederlands 4
Dansk 5
Português 5
Polski 6
Česky 6
Slovensky 7
中文 7
Русский 8
Suomi 8
Svenska 9
Lietuviškai 9
Hrvatski 10
Türkçe 10
Română 11
Ελληνικά 11
Slovenski 12
Estonia 12
Latvian 13
Srpski 13
Norsk 14
БЪЛГАРСКИ 14
Shqip 15
 15
Magyar 16
日本語 16
MySelect S Vario
Set 65
26710400
MySelect S Vario
EcoSmart Set 65
26718400
Unica Reno
27704000
27706000

2
Deutsch

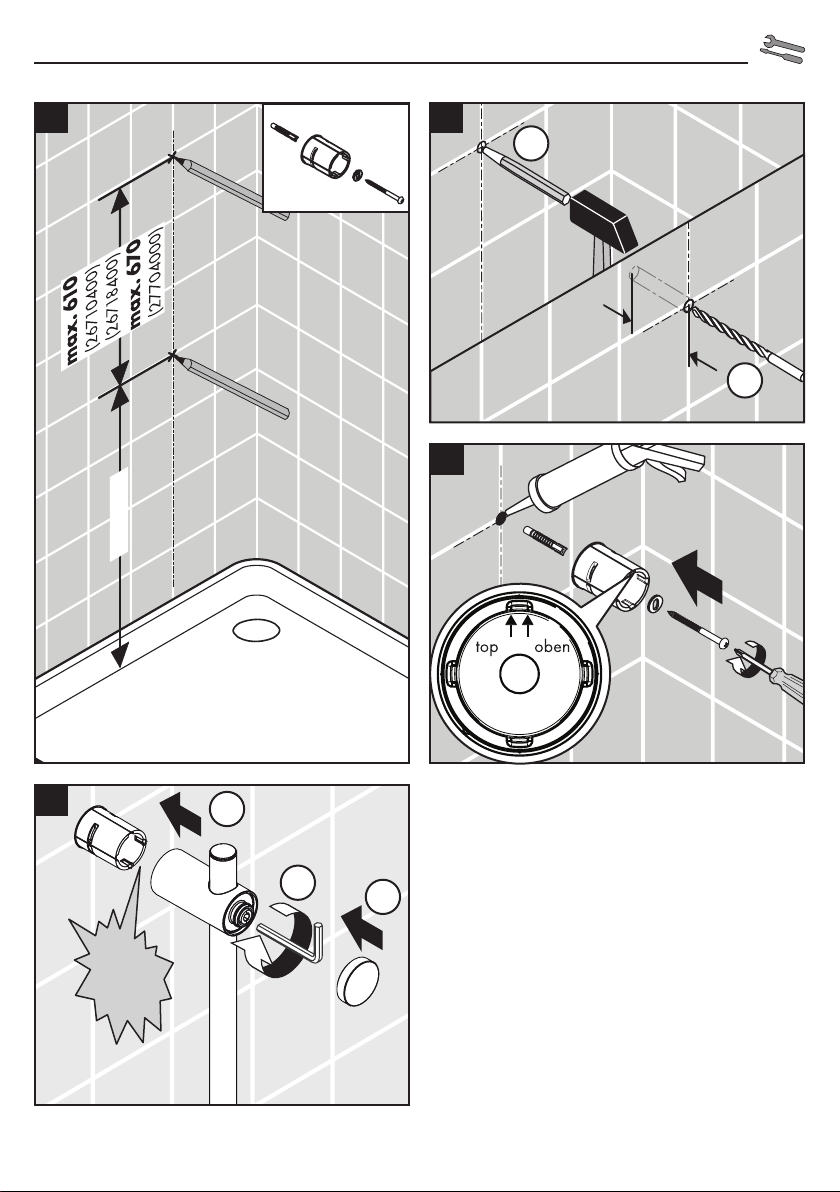

Montage
(siehe Seite 17)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Brausenschläuche sind nur zum Anschluss von
Brausen an Armaturen geeignet. Eine Absperrung
nach dem Schlauch in Fließrichtung ist unzulässig!
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden. Nach dem Einbau
werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
• Bei der Montage des Produktes durch qualifiziertes
Fachpersonal ist darauf zu achten, dass die
Befestigungsfläche im gesamten Bereich der
Befestigung plan ist (keine vorstehenden Fugen oder
Fliesenversatz), der Wandaufbau für eine Montage
des Produktes geeignet ist und keine Schwachstellen
aufweist.
• Funktion und Bedienung der Handbrause siehe
beiliegende Broschüre.
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Maße (siehe Seite 21)
Serviceteile (siehe Seite 22)
Sonderzubehör
(nicht im Lieferumfang enthalten)
Fliesenausgleichsscheibe #95163000
(siehe Seite 22)
Reinigung (siehe Seite 25)
Demontage (siehe Seite 20)
Français
Montage
(voir pages 17)
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Les flexibles de douche ne doivent être utilisés que
pour le raccordement d ’une douche à main à un
robinet. Le montage d ’un système d ’arrêt après le
flexible, en direction du courant d ’eau est
strictement interdit.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Lors du montage de ce produit par du personnel
qualifié, veiller à ce que la surface de fixation soit
bien plane dans toute la zone de fixation (pas de
dépassement de joints ou de déport de carreaux), à
ce que le mur se prête au montage du produit et ne
présente aucun point fragile.
• Pour le fonctionnement et la manipulation de la
douche, voir la brochure ci-jointe.

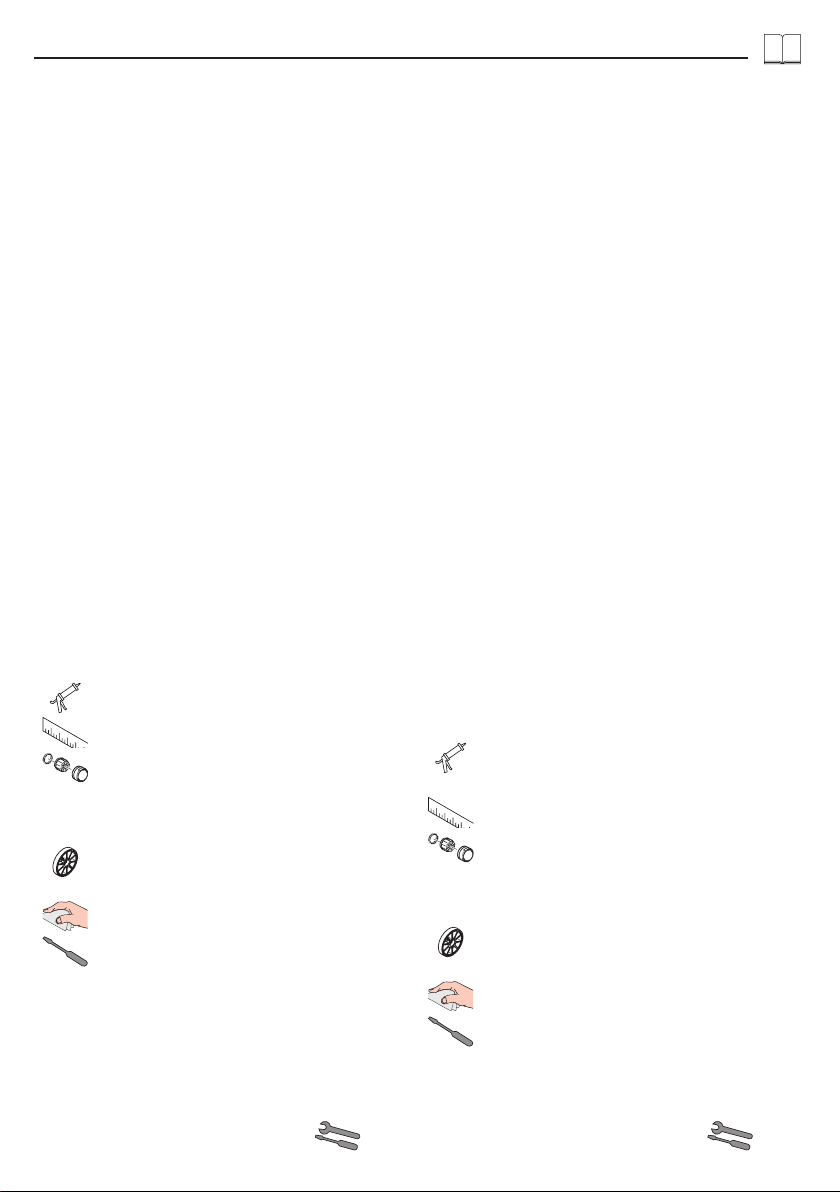

Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Dimensions (voir pages 21)
Pièces détachées (voir pages 22)
Accessoires en option
(ne fait pas partie de la fourniture)
cale de compensation
#95163000 (voir pages 22)
Nettoyage (voir pages 25)
Démontage (voir pages 20)

3
English

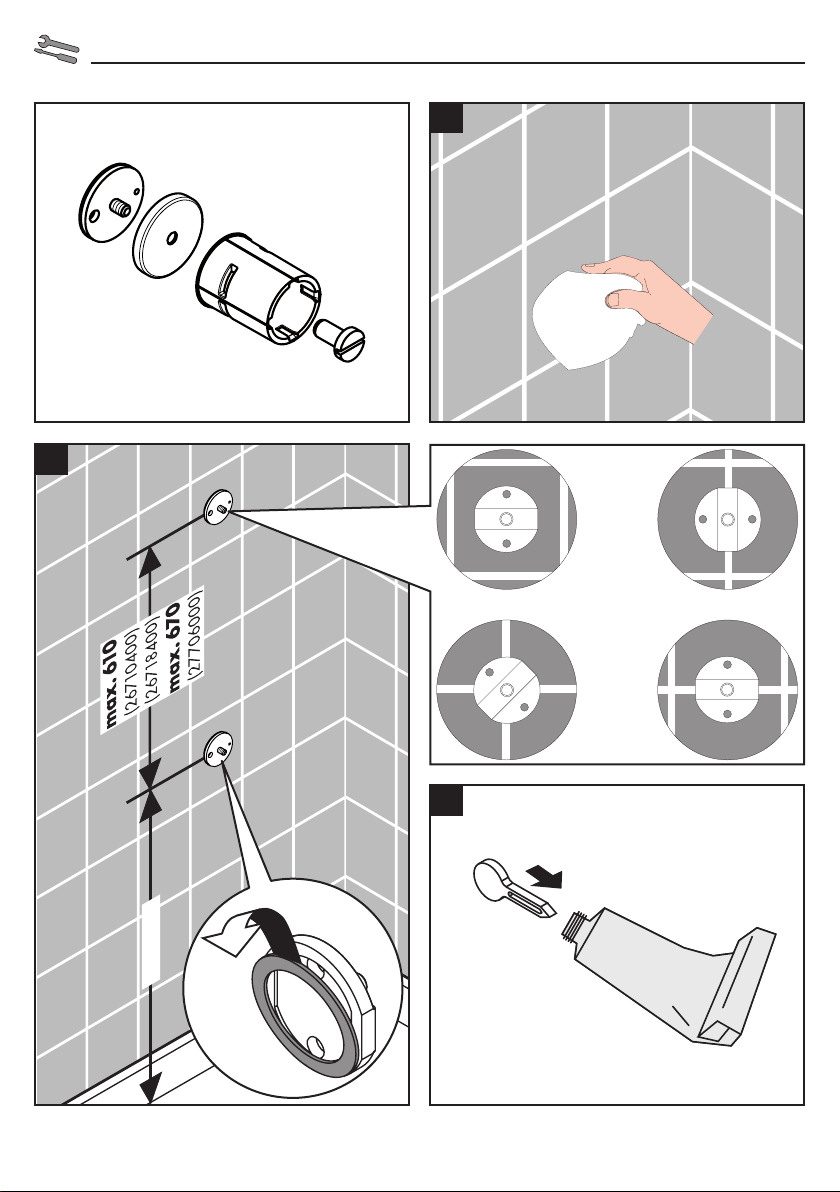

Assembly
(see page 17)
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
Shower hoses are only suitable for a connection
from the shower to the fitting. Never fit a shut-off
device between the fitting and the hose.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• During installation of the product by qualified trained
personnel, make sure that the entire fastening surface
is even and smooth (no protruding seams or tile
offset), that the finish of the wall is suitable to apply
the product and has no weak points.
• Operation and function of hand shower, see
enclosed brochure.
Symbol description
Do not use silicone containing acetic acid!
Dimensions (see page 21)
Spare parts (see page 22)
Special accessories (order as an extra)
tile-matching-disk #95163000 (see page 22)
Cleaning (see page 25)

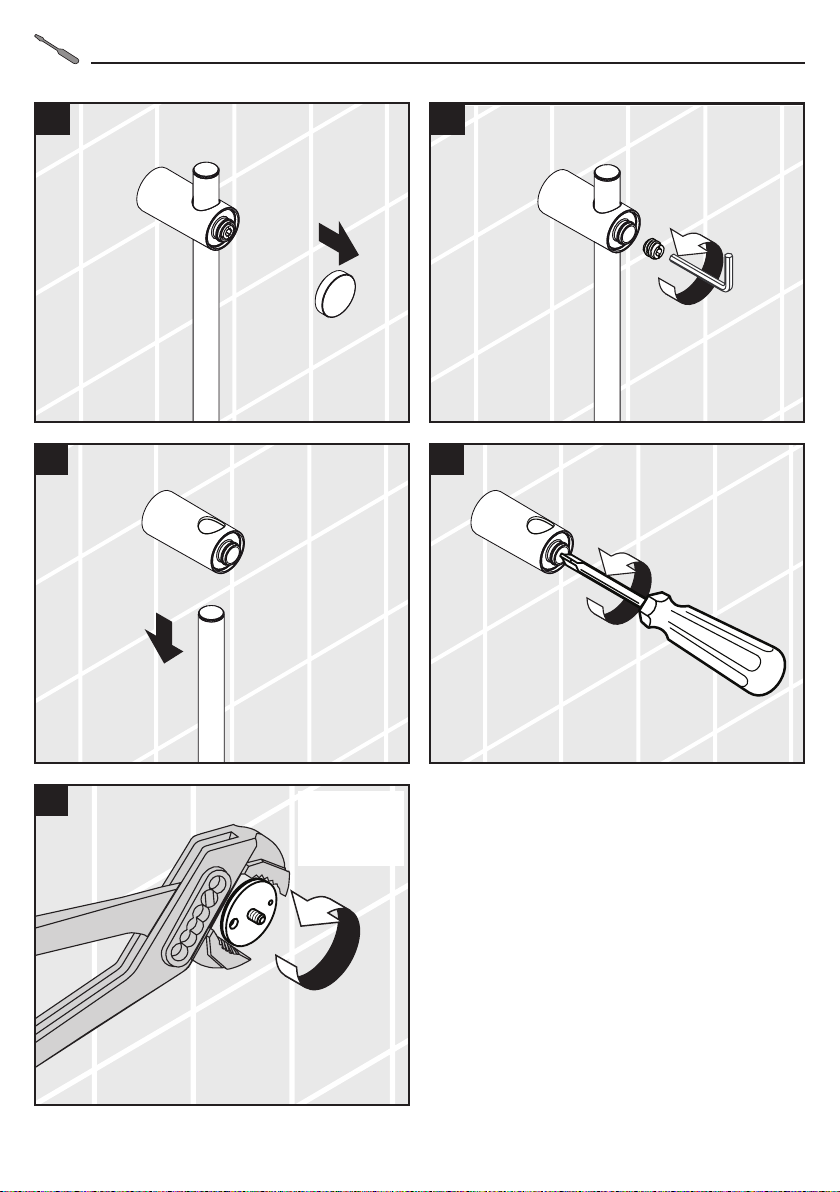

Dismounting (see page 20)
Italiano
Montaggio
(vedi pagg. 17)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
I flessibili devono essere inseriti solo tra l ’uscita dell
’acqua e la doccetta. Non deve essere introdotta
alcuna prolunga tra il flessibile e l ’uscita dell
’acqua.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciu-
ti eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Per il montaggio del prodotto da personale
specializzato qualificato bisogna fare attenzione,
che la superficie di fissaggio, in tutto il campo di
fissaggio, sia piana (nessuna giunzione sporgente o
sfalsamento di piastrella), la costruzione della parete
sia adatta al montaggio del prodotto e che non
presenti alcun punto debole.
• Funzionamento ed uso della doccia: vedi il prospetto
accluso.
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Ingombri (vedi pagg. 21)
Parti di ricambio (vedi pagg. 22)
Accessori speciali
(non contenuto nel volume di fornitura)
distanziali da piastrella
#95163000 (vedi pagg. 22)
Pulitura (vedi pagg. 25)
Smontaggio (vedi pagg. 20)

4
Español
Montaje
(ver página 17)
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Los flexos deben usarse exclusivamente para la
conexión entre grifería y teleducha. Cualquier
función de cierre tras el flexo y en la dirección del
flujo del agua no está permitida.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse
y comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• Durante el montaje del producto, mediante personal
especializado, se debe asegurar de que la
superficie de sujeción en todo el área de la fijación
sea plana (sin fugas o azulejos que sobresalgan),
que la estructura del muro sea adecuada para el
montaje del producto y que no presente puntos
débiles.
• Funcionamiento y manejo de la teleducha: véase el
folleto adjunto.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Dimensiones (ver página 21)
Repuestos (ver página 22)
Opcional (no incluido en el suministro)
Pieza desuplemento
#95163000 (ver página 22)
Limpiar (ver página 25)
Despiece (ver página 20)
Nederlands
Montage
(zie blz. 17)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiëni-
sche doeleinden en voor de lichaamreiniging
worden gebruikt.
De doucheslangen zijn alleen geschikt voor de
aansluiting van douches aan kranen. Een versperring
ná de doucheslang in de stroomrichting is niet
toelaatbaar.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer
aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
• De in de overeenkomstige landen geldende
installatierichtlijnen moeten nageleefd worden.
• Bij de montage van het product door gekwalificeerd
vakpersoneel moet erop gelet worden dat het
montagevlak in het volledige bereik van de
bevestiging vlak is (geen uitstekende voegen of
verspringende tegels), dat de wand geschikt is voor
de montage van het product en geen zwakke
plaatsen vertoont.
• Functies en bediening van de handdouche, zie
bijgevoegde brochure.
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Maten (zie blz. 21)
Service onderdelen (zie blz. 22)
Toebehoren
(behoort niet tot het leveringspakket)
opvulschijf #95163000 (zie blz. 22)
Reinigen (zie blz. 25)
Demontage (zie blz. 20)

5
Dansk
Montering
(se s. 17)
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Bruserslanger bør kun anvendes i forbindelse med
tilslutning mellem brusere og armatur. Det er ikke
tilladt at montere en afspærringsventil mellem bruser
og slange!
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ledningerne og armaturerne skal monteres, skylles
og kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Ved montering af produktet igennem kvalificerede
fagfolk skal der holdes øje med, at fastgørelsesover-
fladen er plan i alle områder hvor produktet
monteres (ingen fremragende fuger eller
fliseforskydninger), at væggene er velegnet til
monteringen af produktet og ikke har svare områder.
• Funktion og betjening af håndbruseren, se vedlagt
brochure.
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Målene (se s. 21)
Reservedele (se s. 22)
Specialtilbehør (ikke med i leveringsomfang)
Afstandsskive #95163000 (se s. 22)
Rengøring (se s. 25)
Afmontere (se s. 20)
Português
Montagem
(ver página 17)
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Os tubos flexíveis são apenas adequados para uma
ligação do chuveiro à misturadora. Nunca instale
uma válvula de corte entre a misturadora e o tubo
flexível.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• Durante a montagem efectuada por técnicos
qualificados deve ter-se em atenção que a superfície
de fixação seja plana em toda a sua extensão (sem
juntas ou ladrilhos salientes), que a estrutura da
parede seja adequada para a montagem do
produto e que não apresente pontos fracos.
• Consultar o funcionamento e o manuseamento do
chuveiro de mão na brochura em anexo.
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Medidas (ver página 21)
Peças de substituição
(ver página 22)
Acessórios especiais
(não incluído no volume de fornecimento)
Arruela espaçadora
#95163000 (ver página 22)
Limpeza (ver página 25)
Desmontar (ver página 20)

6
Polski
Montaż
(patrz strona 17)
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Węże prysznicowe przeznaczone są do podłącze-
nia tylko z armaturą. Blokada za wężem w kierunku
przepływu jest niedopuszczalna.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane,
płukane i kontrolowane według obowiązujących
norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Montaż produktu musi być wykonany przez
wykwalifikowanego fachowca. Powierzchnia w
miejscu montażu musi być równa (bez uskoków
wzgl. wzajemnie przesuniętych płytek). Ściana w
miejscu montażu musi być stabilna. Dołożone w
komplecie śruby i kołki rozporowe są przeznaczone
do betonu.
• Funkcje i obsługa główki prysznicowej, opisana w
dołożonej broszurze.
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Wymiary (patrz strona 21)
Części serwisowe (patrz strona 22)
Wyposażenie specjalne
(Nie jest częścią dostawy)
Podkładka do wyrównania płytek ceramicz-
nych #95163000 (patrz strona 22)
Czyszczenie (patrz strona 25)
Demontaż (patrz strona 20)
Česky
Montáž
(viz strana 17)
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Sprchové hadice jsou vhodné pouze pro napojení
sprch na armatury. Řazení uzavíracího ventilu za
hadici po směru toku je nepřípustné!
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda
nebyl při transportu poškozen. Po zabudování
nebudou uznány žádné škody způsobené transpor-
tem nebo poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Při montáži produktu kvalifikovanou osobou je třeba
dbát na to, aby byla upevňovací plocha v celé
oblasti upevnění rovná (žádné vyčnívající spáry
nebo zapuštění obkladů), aby struktura stěny byla
vhodná pro montáž produktu a neměla žádná slabá
místa.
• Funkce a ovládání ruční sprchy viz přiložená
brožura.
Popis symbolů
Nepoužívat silikon s obsahem kyseliny octové!
Rozmìry (viz strana 21)
Servisní díly (viz strana 22)
Zvláštní příslušenství
(není součástí dodávky)
destička pro vyrovnání obkladů
#95163000 (viz strana 22)
Čištění (viz strana 25)
Demontáž (viz strana 20)

7
Slovensky
Montáž
(viď strana 17)
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Sprchové hadice sú vhodné iba pre napojenie spŕch
na batérie. Umiestnenie uzatváracieho ventilu za
hadicou v smere toku je neprípustne.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Potrubia a vybavenie musia byť namontované,
prepláchnuté a vybavené v platnom normami.
• Je potrebné dodržiavať smernice o inštalácii, ktoré
sú práve teraz platné v krajinách.
• Pri montáži produktu kvalifikovanou osobou treba
dávať pozor na to, aby bola upevňovacia plocha v
celej oblasti upevnenia rovná (žiadne vyčnievajúce
medzery alebo zapustenia obkladov), aby štruktúra
steny bola vhodná pre montáž produktu a nemá
žiadne slabé miesta.
• Popis funkcie a ovládania ručnej sprchy nájdete v
priloženej brožúre.
Popis symbolov
Nepoužívať silikón s obsahom kyseliny octovej!
Rozmery (viď strana 21)
Servisné diely (viď strana 22)
Zvláštne príslušenstvo
(nie je súčasťou dodávky)
doštička pre vyrovnanie obkladov
#95163000 (viď strana 22)
Čistenie (viď strana 25)
Demontáž (viď strana 20)
中文
安装
(参见第页17)
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
本产品只允许作为洗浴、卫生和洁身之用。
淋浴软管只适合从淋浴器连接到管接头。切勿
在管接头和软管之间安装截止装置。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
• 由有资格的专业人员进行产品安装时请注意：
在所有加固区域中，加固表面是否平整(无突
出的接缝或瓷砖)，墙体结构是否适合产品安
装且未显露出任何缺点。
• 手持花洒的功能和操作参见附入的小册子。
符号说明
请勿使用含有乙酸的硅胶！
大小(参见第页21)
备用零件(参见第页22)
选装附件(不在供货范围内)
匹配瓷砖的圆盘#95163000(参见第页22)
清洗(参见第页25)
拆卸(参见第页20)

8
Русский
Монтаж
(см. стр. 17)
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
Душевые шланги подходят только для подсоединения
душей к арматуре. Не устанавливайте дополнитель-
ных затворов между шлангом и арматурой!
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
• Трубы и арматура должны быть установлены,
промыты и проверены в соответствии с действующи-
ми нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• Во время монтажа изделия квалифицированным
персоналом поверхность крепления должна быть
ровной по всей области крепления (не допускайте
выступающих стыков или перекоса облицовочной
плитки); для монтажа изделия следует использовать
подходящую стену достаточной прочности.
• Функционирование и использование ручного душа
описано в прилагаемой брошюре.
Описание символов
Не применяйте силикон, содержащий
уксусную кислоту.
Размеры (см. стр. 21)
Κомплеκт (см. стр. 22)
Специальные принадлежности
(не включено в объем поставки!)
Шайба для выравнивания с уровнем плитки
#95163000 (см. стр. 22)
Очистка (см. стр. 25)
Демонтаж (см. стр. 20)
Suomi
Asennus
(katso sivu 17)
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Suihkuletkut soveltuvat vain käsisuihkun liittämiseen
armatuureihin. Letkun jälkeen virtaussuunnassa oleva
sulkuventtiili ei ole sallittua!
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja
tarkastettava voimassa olevien standardien
mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Pätevän ammattihenkilöstön asentaessa tuotetta on
otettava huomioon, että kiinnityspinnan on oltava
koko kiinnitysalueelta tasainen (ei korkeita saumoja
tai laattojen yhtymäkohtia), seinän rakenne soveltuu
tuotteen asennukseen eikä siinä ole heikkoja kohtia.
• Katso käsisuihkun toiminta ja käyttö mukana olevasta
esitteestä.
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Mitat (katso sivu 21)
Varaosat (katso sivu 22)
Erityisvaruste (ei kuulu toimitukseen)
Laatansovituslevy #95163000 (katso sivu 22)
Puhdistus (katso sivu 25)
Irrotus (katso sivu 20)

9
Svenska
Montering
(se sidan 17)
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskador.
Produkten får bara användas till kroppshygien med
bad och dusch.
Duschslangar är endast avsedda till att ansluta
duschar på blandare. Det är inte tillåtet att lägga in
en spärr efter slangen och i flödesriktningen!
Monteringsanvisningar
• Det måste undersökas om produkten har trans-
portskador innan den monteras. Efter monteringen
accepteras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande
normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• När kvalificerad fackpersonal monterar produkten är
det viktigt att fästytan är plan över hela fastsättnings-
området (inga fogar som sticker ut eller kakelförskjut-
ning) och att väggstrukturen är lämplig för en
montering av produkten och inte har några svaga
punkter.
• Se den medföljande broschyren för information om
hur handduschen fungerar och hur den ska hanteras.
Symbolförklaring
Använd inte silikon som innehåller ättiksyra!
Måtten (se sidan 21)
Reservdelar (se sidan 22)
Specialtillbehör (medföljer ej leveransen)
Kakelutjämningsbricka
#95163000 (se sidan 22)
Rengöring (se sidan 25)
Demontering (se sidan 20)
Lietuviškai
Montavimas
(žr. psl. 17)
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Dušo žarnos yra pritaikytos tik prijungti dušo galvutę
prie vandens maišytuvo. Negalima montuoti vandens
uždarymo mechanizmo tarp maišytuvo ir žarnos.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus
pretenzijos dėl transportavimo ir paviršiaus
pažeidimų nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami,
plaunami ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų
dėl įrengimo.
• Atlikdami montavimo darbus, kvalifikuoti darbuotojai
turi atkreipti dėmesį, kad pritvirtinimo plokštuma būtų
lygi (be išsikišusių siūlių ar perkreiptų plytelių), sienų
konstrukcija tiktų gaminiui montuoti ir neturėtų jokių
trūkumų.
• Rankinio dušo veikimo ir naudojimo aprašymą rasite
pridedamoje brošiūroje.
Simbolio aprašymas
Nenaudokite silikono, kurio sudėtyje yra acto
rūgšties!
Išmatavimai (žr. psl. 21)
Atsarginės dalys (žr. psl. 22)
Specialūs priedai (nėra pridedama)
Plytelių išlyginimo diskas
#95163000 (žr. psl. 22)
Valymas (žr. psl. 25)
Išmontavimas (žr. psl. 20)

10
Hrvatski
Sastavljanje
(pogledaj stranicu 17)
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Crijeva tuša prikladna su jedino za spajanje tuševa
na armature. Nije dopušteno zatvaranje crijeva u
smjeru protoka vode!
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod
oštećen prilikom transporta. Nakon ugradnje se ne
priznaju nikakve reklamacije koje se odnose na
površinska i transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i testi-
rani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama
koji vrijede u dotičnoj zemlji.
• Kada proizvod montira kvalificirano stručno osoblje
treba paziti da čitava površina na koju se učvršćuje
bude ravna (bez istaknutih fuga ili krivljenja pločica),
da je zidna konstrukcija primjerena montaži
proizvoda te da nema slabih mjesta.
• Za rad i opsluživanje ručnog tuša pogledajte
priloženu brošuru.
Opis simbola
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Mjere (pogledaj stranicu 21)
Rezervni djelovi
(pogledaj stranicu 22)
Posebni pribor (Nije sadržano u isporuci!)
Sustav za balansiranje protoka
#95163000 (pogledaj stranicu 22)
Čišćenje (pogledaj stranicu 25)
rastavljanje (pogledaj stranicu 20)
Türkçe
Montajı
(bakınız sayfa 17)
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Ürün yalnızca banyo, hijyen ve beden temizliği
amaçları doğrultusunda kullanılabilir.
Sözü geçen duş boruları, duş parçalarını yalnız
donanım takımlarına bağlamaya yarar. Hortumun
arkasından sonra akış yönünde kesmek yasaktır!
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden
sonra nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.
• Boruların ve armatürün montajı, yıkanması ve
kontrolü geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
• Ürünün yetkili uzman personel tarafından montajı
yapılırken, sabitleme yüzeyinin sabitleme planının
tüm alanında bulunduğuna (derz veya fayans
kayması olmamalıdır), duvar yapısının ürünün
montajı için uygun olduğuna ve zayıf noktaları
bulunmadığına dikkat edilmelidir.
• El duşunun işlevi ve kullanımı için birlikte verilen
broşüre bakınız.
Simge açıklaması
Asetik asit içeren silikon kullanmayın!
Ölçüleri (bakınız sayfa 21)
Yedek Parçalar (bakınız sayfa 22)
Özel aksesuarlar
(Teslimat kapsamına dahil değildir)
Fayans dengeleme pulu
#95163000 (bakınız sayfa 22)
Temizleme (bakınız sayfa 25)
Sökme (bakınız sayfa 20)

11
Română
Montare
(vezi pag. 17)
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziu-
nilor şi tăierii mâinilor.
Produsul poate fi utilizat doar pentru spălarea,
menţinerea igienei şi curăţarea corpului.
Furtunul de duş poate fi utilizat numai pentru
conectarea telefonului de duş la baterie. Nu este
permisă montarea unui opritor la capătul furtunului!
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia nu
acoperă deteriorările de transport şi cele de
suprafaţă.
• Conductele şi bateriile trebuie montate, spălate şi
verificate conform normelor în vigoare.
• Respectaţi reglementările referitoare la instalare
valabile în ţara respectivă.
• La montarea produsului de către un personal
calificat se va avea grijă ca suprafaţa de fixare să
fie plană pe toată aria de fixare (fără proeminenţe
ale rosturilor sau îmbinări între plăcile de faianţă) şi
ca structura peretelui să fie corespunzătoare pentru
fixarea produsului, să nu prezinte locuri cu rezistenţă
redusă.
• Pentru funcţionarea şi operarea telefonului de duş
vezi broşura alăturată.
Descrierea simbolurilor
Nu utilizaţi silicon cu conţinut de acid acetic!
Dimensiuni (vezi pag. 21)
Piese de schimb (vezi pag. 22)
Accesorii opţionale
(nu este inclus în setul livrat)
Şaibă de reglare a debitului
#95163000 (vezi pag. 22)
Curăţare (vezi pag. 25)
Demontare (vezi pag. 20)
Ελληνικά
Συναρμολόγηση
(βλ. Σελίδα 17)
Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη συναρμο-
λόγηση πρέπει να φοράτε γάντια.
Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο σαν
μέσο λουτρού, υγιεινής και καθαρισμού του
σώματος.
Το εύκαμπτο σπιράλ του καταιονιστήρα είναι κατάλλη-
λο μόνο για τη σύνδεση του καταιονιστήρα χειρός με
τη βάνα. Δεν επιτρέπεται καμία στρόφιγγα διακοπής
μετά το σωλήνα στην κατεύθυνση ροής!
Οδηγίες συναρμολόγησης
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το
προϊόν για ζημιές μεταφοράς. Μετά την εγκατάσταση
δεν αναγνωρίζονται ζημιές από τη μεταφορά ή
επιφανειακές ζημιές.
• Οι σωλήνες και η μπαταρία πρέπει να τοποθετηθούν
σύμφωνα με τα ισχύοντα πρότυπα, να τεθούν υπό
πίεση και να δοκιμαστούν.
• Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης
που ισχύουν σε κάθε κράτος.
• Κατά τη συναρμολόγηση του προϊόντος από ειδικό
προσωπικό θα πρέπει να ελέγχεται με ιδιαίτερη
προσοχή η επιφάνεια στερέωσης, αν είναι επίπεδη σε
όλη της την επιφάνεια (δεν πρέπει να εξέχουν αρμοί ή
πλακάκια), αν η υποδομή του τοίχου είναι κατάλληλη
για τη στερέωση του προϊόντος και αν παρουσιάζει
ασθενή σημεία.
• Για τη λειτουργία και τον χειρισμό του τηλεφώνου
ντους βλέπε συνημμένο ενημερωτικό φυλλάδιο.
Περιγραφή συμβόλων
Μην χρησιμοποιείτε σιλικόνη που περιέχει
οξικό οξύ!
Διαστάσεις (βλ. Σελίδα 21)
Ανταλλακτικά (βλ. Σελίδα 22)
Ειδικά αξεσουάρ (δεν περιλαμβάνεται στον
παραδοτέο εξοπλισμό)
Δίσκος αντιστάθμισης πλακιδίων
#95163000 (βλ. Σελίδα 22)
Καθαρισμός (βλ. Σελίδα 25)
Αποσυναρμολόγηση (βλ. Σελίδα 20)

12
Slovenski
Montaža
(glejte stran 17)
Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
Ta izdelek se sme uporabljati le z namenom
umivanja, vzdrževanja higiene in telesne nege.
Gibke cevi za prho so primerne le za povezavo
prhe in armature. Naprave za zapiranje pretoka
vode nikoli ne nameščajte med armaturo in cev.
Navodila za montažo
• Pred montažo je treba izdelek preveriti glede
morebitnih transportnih poškodb. Po vgradnji
transportne ali površinske poškodbe ne bodo več
priznane.
• Cevi in armaturo je treba montirati, izprati in preveriti
po veljavnih standardih.
• Upoštevati je treba pravilnike o inštalacijah, ki
veljajo v posamezni državi.
• Pri montaži tega proizvoda s strani kvalificiranega
strokovnega osebja je treba paziti na to, da je
pritrdilna ploskev na celotni površini za pritrditev
gladka (brez izstopajočih fug ali zasekov ploščic),
da je struktura stene primerna za montažo proizvo-
da in ne kaže šibkih mest.
• Delovanje in uporabo ročne prhe glejte v priloženi
brošuri.
Opis simbola
Ne smete uporabiti silikona, ki vsebuje ocetno
kislino!
Mere (glejte stran 21)
Rezervni deli (glejte stran 22)
Poseben pribor (Ni vključeno)
Izravnalna podložka za ploščice
#95163000 (glejte stran 22)
Čiščenje (glejte stran 25)
Demontaža (glejte stran 20)
Estonia
Paigaldamine
(vt lk 17)
Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Toodet tohib kasutada ainult pesemis-, hügieeni- ja
kehapuhastamiseesmärkidel.
Dušivoolikud sobivad üksnes duši ühendamiseks
segistitega. Mingil juhul ei tohi vooliku ja segisti
vahele asetada sulgurit.
Paigaldamisjuhised
• Enne paigaldamist tuleb toodet kontrollida transpor-
dikahjustuste osas Pärast paigaldamist ei tunnustata
enam transpordi- või pinnakahjustuste kaebuseid.
• Voolikute ja segisti paigaldamisel, loputamisel ja
kontrollimisel tuleb lähtuda kehtivatest normatiividest
• Vastavas riigis kehtivaid paigalduseeskirju tuleb
järgida.
• Toote paigaldamisel kvalifitseeritud spetsialistide
poolt tuleb jälgida, et kinnituspind oleks kogu
ulatuses ühtlaselt tasane (mitte ühtki üleseisvat vuuki
või kaldus kahhelkivi), seina ülesehitus toote
paigaldamiseks sobiv ja ilma nõrkade kohtadeta.
• Käsiduši talitlust ja kasutamist vaata kaasasolevast
brošüürist.
Sümbolite kirjeldus
Ärge kasutage äädikhapet sisaldavat silikooni!
Mõõtude (vt lk 21)
Varuosad (vt lk 22)
Spetsiaalne lisavarustus
(ei sisaldu komplektis)
vaheelement keraamiliste plaatide tasakaalus-
tamiseks #95163000 (vt lk 22)
Puhastamine (vt lk 25)
Mahamonteerimine (vt lk 20)

13
Latvian
Montāža
(skat. lpp. 17)
Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
Šo produktu drīkst izmantot tikai, lai mazgātos,
higiēnai un ķermeņa tīrīšanai.
Dušas šļūtenes ir piemērotas tikai dušas pieslēgšanai
pie jaucējkrāna. Nepieļaujama ir noslēgarmatūras
pievienošana aiz šļūtenes plūsmas virzienā!
Norādījumi montāžai
• Pirms montāžas nepieciešams pārbaudīt, vai
produktam transportēšanas laikā nav radušies
bojājumi. Pēc iebūvēšanas bojājumi, kas radušies
transportēšanas laikā, vai virsmas bojājumi netiek
atzīti.
• Cauruļvadi un armatūra ir jāuzstāda, jāizskalo un
jāpārbauda saskaņā ar spēkā esošajiem standar-
tiem.
• Jāievēro attiecīgās valstīs spēkā esošās montāžas
prasības.
• Kvalificētiem speciālistiem, montējot produktu,
jāpiegriež vērība tam, lai piestiprināšanas virsma
visā piestiprināšanas zonā ir gluda (nav fūgu vai
flīžu iecirtumu), sienas uzbūve ir piemērota produkta
montāžai un tajā nav nestabilu vietu.
• Rokas dušas funkciju un lietošanu skatiet pievienotajā
brošūrā.
Simbolu nozīme
Neizmantot silikonu, kas satur etiķskābi!
Izmērus (skat. lpp. 21)
Rezerves daļas (skat. lpp. 22)
Speciāli aksesuāri
(komplektā netiek piegādāts)
Flīžu izlīdzināšanas ripa
#95163000 (skat. lpp. 22)
Tīrīšana (skat. lpp. 25)
Demontāža (skat. lpp. 20)
Srpski
Montaža
(vidi stranu 17)
Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Proizvod sme da se koristi samo za kupanje, tuširanje
i ličnu higijenu.
Creva tuša prikladna su jedino za spajanje tuševa na
armature. Nije dopušteno blokiranje creva u smeru
protoka vode!
Instrukcije za montažu
• Pre montaže se mora proveriti da li je proizvod
oštećen pri transportu. Nakon ugradnje se ne
priznaju nikakve reklamacije koje se odnose na
površinska i transportna oštećenja.
• Vodovi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Treba se pridržavati propisa koji u određenim
zemljama važe za instalacije.
• Kada proizvod montira kvalifikovano stručno osoblje
treba paziti da čitava površina na koju se učvršćuje
bude ravna (bez istaknutih fuga ili krivljenja pločica),
da je zidna konstrukcija primerena montaži
proizvoda i da nema slabih mesta.
• Za rad i opsluživanje ručnog tuša pogledajte
priloženu brošuru.
Opis simbola
Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!
Mere (vidi stranu 21)
Rezervni delovi (vidi stranu 22)
Poseban pribor (Nije sadržano u isporuci)
Sistem za balansiranje protoka
#95163000 (vidi stranu 22)
Čišćenje (vidi stranu 25)
rastavljanje (vidi stranu 20)

14
Norsk
Montasje
(se side 17)
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Produktet skal kun brukes for bade-, hygiene- og
kroppshygiene.
Dusj slanger er kun egnet for tilkobling av dusj til
armaturer. Det er ikke tillatt med en avsperring etter
slangen i gjennomstrømningsretning!
Montagehenvisninger
• Før montasjen skal produktet sjekkes for transportska-
der. Etter monteringen aksepteres ikke noen
transport- eller overflateskader.
• Ledningene og armaturen skal monteres, spyles og
sjekkes iht. de gyldige normer.
• Gjeldende retningslinjer for rørleggerarbeid i de
enkelte land skal følges.
• Under monteringen av produktet gjort av kvalifisert
fagpersonal, skal man påse at monteringsoverflaten
på hele festeområdet er plant (ingen utstikkende
fuger eller flisekanter), at veggoppbyggingen egner
seg for produktmontasjen og ikke viser svake
punkter.
• Se vedlagt brosjyre for funksjon og betjening av
hånddusjen.
Symbolbeskrivelse
Ikke bruk silikon som inneholder eddiksyre!
Mål (se side 21)
Servicedeler (se side 22)
Ekstratilbehør (ikke med i leveransen)
Utligningsskive for fliser
#95163000 (se side 22)
Rengjøring (se side 25)
Demontasje (se side 20)
БЪЛГАРСКИ
Монтаж
(вижте стр. 17)
Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане или
порязване.
Позволено е използването на продукта само за
къпане, хигиена и цели на почистване на тялото.
Маркучите на разпръсквателите са подходящи
само за свързване на разпръскватели към
арматури. Не се допуска блокиране след
маркуча по посоката на протичане!
Указания за монтаж
• Преди монтажа продуктът трябва да се провери
за транспортни щети. След монтажа не се
признават транспортни или повърхностни щети.
• Тръбопроводите и арматурата трябва да се
монтират, промият и проверят в съответствие с
валидните норми.
• Трябва да бъдат спазвани валидните в съответните
страни предписания за инсталиране.
• При монтаж на продукта от квалифицирани
специалисти да се внимава за това, закрепващата
повърхност в целия диапазон на закрепването да
бъде равна (без изпъкнали фуги или изместване
на плочки), конструкцията на стената да е
подходяща за монтаж на продукта и да няма
слаби места.
• Вижте функцията и обслужването на ръчния
разпръсквател от приложената брошура.
Описание на символите
Не използвайте силикон, съдържащ оцетна
киселина!
Размери (вижте стр. 21)
Сервизни части (вижте стр. 22)
Специални принадлежности
(не се съдържа в обема на доставка)
Изравнителна шайба за плочки
#95163000 (вижте стр. 22)
Почистване (вижте стр. 25)
Демонтаж (вижте стр. 20)

15
Shqip
Montimi
(shih faqen 17)
Udhëzime sigurie
Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
Produkti duhet të përdoret vetëm qëllimet e banjave,
të higjienës dhe të larjes së trupit.
Zorra e dushit mund të përdoren vetëm për lidhjen e
spërkatëseve me armaturën. Ndalohet bllokimi pas
zorrës në drejtim të rrjedhjes!
Udhëzime për montimin
• Përpara montimit duhet që produkti të kontrollohet
për dëmtime nga transporti. Pas instalimit nuk do të
njihet asnjë dëmtim nga transporti ose dëmtim i
sipërfaqes.
• Tubacionet dhe rubinetet duhet që të montohen, të
shpëlahen dhe të kontrollohen sipas standardeve në
fuqi
• Duhet të respektohen linjat udhëzuese të instalimit, të
vlefshme për vendet respektive.
• Gjatë montimit të produktit nga teknikët e
specializuar duhet mbajtur parasysh që sipërfaqja e
montimit gjendet brenda zonës së përgjithshme të
planit të montimit (nuk ka vendbashkime të dala ose
mospërputhje të pllakave), që struktura e murit është
e përshtatshme për montimin e produktit dhe që nuk
paraqet asnjë pikë të dobët.
• Për funksionimin dhe përdorimin e dushit shikoni
broshurën bashkëngjitur.
Përshkrimi i simbolit
Mos përdorni silikon që në përbërje ka acid
acetik.
Përmasat (shih faqen 21)
Pjesët e servisit (shih faqen 22)
Pajisje të posaçme
(nuk përfshihet në vëllimin e furnizimit)
Pllaka për rrafshimin e pllakave të murit
#95163000 (shih faqen 22)
Pastrimi (shih faqen 25)
Çmontimi (shih faqen 20)


(17)



. 
. 
  .
.

•
.

.
•
.
•
.
•

)
.(

.
•
.



(21)
(22)

)(
#95163000
(22)
(25)
(20)

16
Magyar
Szerelés
(lásd a oldalon 17)
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
A zuhanycsövek kizárólag zuhanyok csaptelepekkel
való összekötésére alkalmasak. A zuhanycső után
(folyásirány szerint) elzárás beszerelése nem
engedélyezett!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes
szabványoknak megfelelően kell felszerelni, öblíteni
és ellenőrizni
• Az egyes országokban érvényes installációs
irányelveket be kell tartani.
• A termék képzett szakember általi felszerelése esetén
ügyelni kell arra, hogy a rögzítési felület teljesen
sima legyen (ne legyen kiálló fuga vagy csempe), a
fal szerkezete a termék felszerelésére alkalmas
legyen, és ne legyen gyenge pontja.
• A kézi zuhany működését és kezelését lásd a
mellékelt brosúrában.
Szimbólumok leírása
Ne használjon ecetsavtartalmú szilikont!
Méretet (lásd a oldalon 21)
Tartozékok (lásd a oldalon 22)
Egyéb tartozék
(a szállítási egység nem tartalmazza)
Csempekiegyenlítő lemez #95163000
(lásd a oldalon 22)
Tisztítás (lásd a oldalon 25)
Leszerelés (lásd a oldalon 20)
日本語
施工方法
(次のページを参照17)
安全上の注意
施工の際は手を挟んだり怪我をしないように、
手袋をはめてください。
この製品は、体や手を洗う等の製品本来の目的
以外には使用しないでください。
シャワーホースは、シャワーと水栓を接続 する
ためのものです。一時止水などの止水器具を接
続しないでください！
施工上の注意
• 製品の施工前に輸送でのダメージがないか確
認してください。施工後のキズ等のお申し出は
お断りさせて頂いています。
• 配管と水栓は、関連法規に従って施工、洗浄、お
よび試験を行ってください。
• 施工行う地域に適用される関連法規をお守りく
ださい。
• 適切な資格を持つ方が製品の施工を行ってくだ
さい。施工面が平らであること(躯体の凹凸やタ
イル等の段差がないこと)、壁の構造が製品の
施工に適しており必要な強度があることを確認
してください。
• ハンドシャワーの機能と操作については、同封
の資料をご覧ください。
アイコン の 説 明
酢酸系シリコンをご使用にならないでくだ
さ い！
寸法(次のページを参照21)
スペアパーツ(次のページを参照22)
スペシャル パ ー ツ (別手配部品)
タイル段差調整部品#95163000
(次のページを参照22)
お手入れ方法
(次のページを参照25)
取り外し (次のページを参照20)

17
2.
1
3.
ca. 1400
1 2
3
1.
2.
60
Ø 6 mm
Silicone
3
click
MontageMontage

18
ca. 1400
1
2
3
26710400 / 26718400 / 27706000
Montage

19
2.
1.
3.
click
SW 6 mm
(2 Nm)
min. 12 hmin. 12 h
4 5
67
26710400 / 26718400 / 27706000
Montage

20
1
3
2
4
SW 6 mm
526710400
26718400
27706000
Demontage
