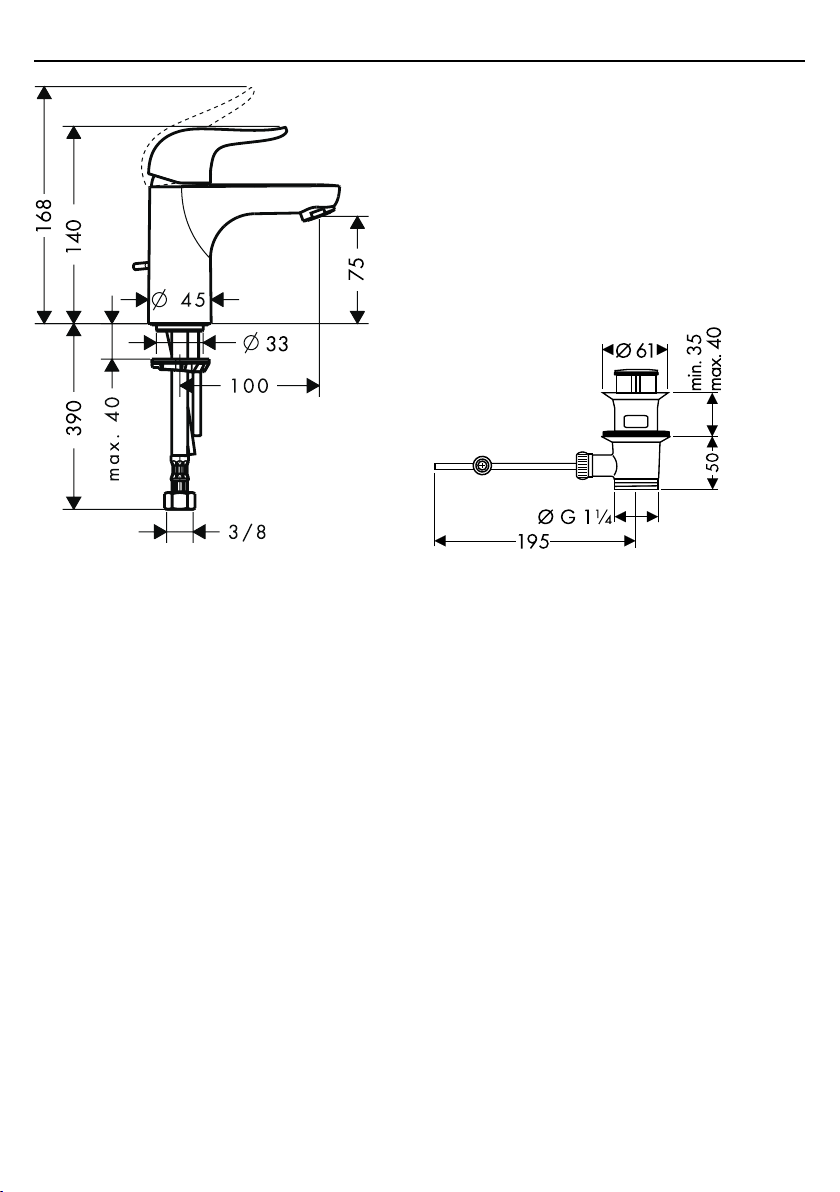

Zenio Metro
31651000
Montageanleitung




97406000
92730000
97206000
96016000
13912000
95574000
96338000
97209000
96657000
EcoControl
35x2
58085000
95140000


Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von Quetsch-
und Schnittverletzungen Handschuhe getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen werden.
Montage (siehe Seite 33)
Achtung! Die Armatur muss nach den gültigen Normen
montiert, gespült und geprüft werden.
Zulaueitungen fachgerecht durchspülen.
Armatur mit Zwischenlage in Waschtisch / Bidet
einsetzen.
Unterlagscheibe und Befestigungsscheibe über die
Anschlussschläuche und Gewindestift schieben und
mit Mutter festziehen.
Anschlussschläuche an Eckventile anschließen,
kalt rechts - warm links.
Zugstange mit Ablaufventil verbinden.
Bedienung
Durch Anheben des Gries wird der Mischer geönet.
Schwenkung nach links = warmes Wasser,
Schwenkung nach rechts = kaltes Wasser.
1.
2.
3.
4.
5.
Technische Daten
Armatur serienmäßig mit EcoControl®
(Durchussbegrenzer)
Durchussleistung mit EcoControl: 7 l/min 0,3MPa
Durchussleistung ohne EcoControl: 12 l/min 0,3 MPa
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Hansgrohe Armaturen können in Verbindung mit
hydraulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden wenn der Fließdruck mindestens 0,15
MPa beträgt.
Bei Problemen mit dem Durchlauferhitzer oder wenn mehr
Wasserdurchsatz gewünscht wird, kann der EcoControl®
(Durchussbegrenzer ), der hinter dem Luftsprudler sitzt
entfernt werden.
Einhandmischer mit Warmwasserbegrenzung, Justierung
siehe Seite 37.
In Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht notwendig.

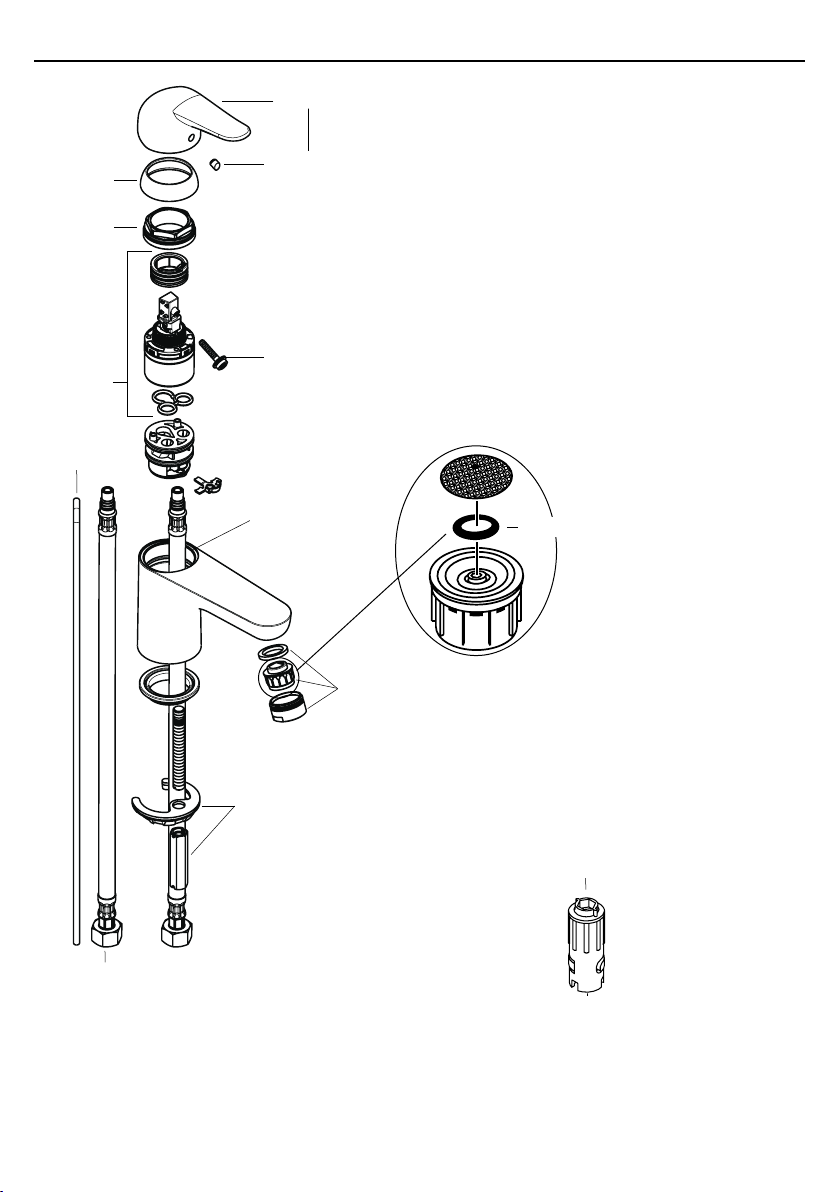

Serviceteile (siehe Seite 3)
Sonderzubehör
Montageschlüssel Set (58085000) nicht im Lieferumfang
enthalten
Reinigung (siehe Seite 38)
Deutsch


Consignes de sécurité
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure
Le système de douche ne doit servir qu’à se laver et à
assurer l’hygiène corporelle.
Il est conseillé d’équilibrer les pressions de l’eau chaude
et froide.
Montage (voir page 33)
Attention: La robinetterie doit être installée, rincée et
contrôlée conformément aux normes valables.
Purger les conduites d’alimentation.
Placer le mitigeur avec le joint caoutchouc sur le
lavabo / bidet.
Mettre en place le disque métallique avec la
rondelle de xation, pousser la tige letée et serrer
les écrous.
Branchement impératif par robinet d’arrêt et
d’équerre ou par raccord avec bague de serrage
en laiton et joint d’étanchéïté;
L’eau chaude à gauche - l’eau froide à droite.
Fixer la tirette.
Instructions de service
En levant ou appuyant l’étrier de commande on actionne
l’ouverture ou la fermeture du mitigeur.
Tournant sur la droite = eau froide,
tournant sur la gauge = eau chaude.
1.
2.
3.
4.
5.
Informations techniques
Cette robinetterie est en série equipée d’un
EcoControl® (limiteur de débit).
Débit avec EcoControl: 7 l/min 0,3MPa
Débit sans EcoControl: 12 l/min 0,3 MPa
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80° C
Température recommandée: 65° C
Les mitigeurs Hansgrohe fonctionnent également en
association à des chaue-eau à commande hydraulique
ou thermique à condition que la pression soit au minimum
de 0,15 MPa.
Dans ce cas, veuiller enlever sur le mitigeur de lavabo
le EcoControl® (limiteur de débit ) qui se trouve derrière
l’aérateur.
Mitigeur avec limitation de la température: consulter la
page 37 pour le réglage
Une limitation de la température n’est pas nécessaire
quand le mitigeur est alimenté par un chauffe-eau
instantané.
Pièces détachées (voir pages 3)
Accessoires en option
clé de montage (58085000) order as an extra
Nettoyage (voir page 38)
Français


Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing, hygienic
and body cleansing purposes.
The hot and cold supplies must be of equal pressures.
Assembly (see page 33)
Important! The tting must be installed, ushed and tested
after the valid norms.
Flush through the supply pipes.
Place the mixer including the sealing washer in
position on the basin / bidet.
Slide the xation piece including the washer over
the threaded pins and tighten the nuts.
Connect the supply pipes to the isolation valves;
cold right - hot left.
Connect the pull rod to the pop-up waste.
Operation
The mixer is activated by lifting the lever handle.
Turning to the left = warmer water,
turning to the right = cooler water.
1.
2.
3.
4.
5.
Technical Data
This mixer series-produced with EcoControl®
(ow limiter).
Rate of ow with EcoControl: 7 l/min 0,3MPa
Rate of ow without EcoControl: 12 l/min 0,3 MPa
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Hansgrohe mixers can be used together with hydraulically
and thermically controlled continuous ow heaters if the
ow pressure is at least 0,15 MPa.
If the continuous water heater causes any problems or
there is not enough ow of water, the EcoControl® located
behind the aerator must be removed.
To adjust the hot water limiter on single lever mixers, please
see page 37.
No adjustment is necessary when using a continuous ow
water heater.
Spare parts (see page 3)
Special accessories
special tool set (58085000) order as an extra
Cleaning (see page 38)
English


Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiacciamento
e da taglio bisogna indossare guanti protettivi.
Il sistema doccia deve essere utilizzato esclusivamente
per l’giene del corpo.
Attenzione! Compensare le dierenze di pressione tra i
collegamenti dell’acqua fredda e dell’acqua calda.
Montaggio (vedi pagg. 33)
Attenzione: La rubinetteria deve essere installata, pulita e
testata secondo le istruzioni riportate!
Collegare le uscite principali.
Inserire il rubinetto con spessore ne lavabo / bidet.
Spingere la rosetta scorrevole e la rosetta di
appoggio sopra i tubi ed avvitare i dadi.
Collegare i tubi collegamento alle valvole ad
angolo.
Freddo a destra - caldo a sinistra.
Collegare la barra di trazione alle valvola di
scarico.
Procedura
Il miscelatore é azionato dal sollevamento della leva.
Girando a sinistra = acqua calda.
Girando a destra = acqua fredda.
1.
2.
3.
4.
5.
Dati tecnici
Questo miscelatore è dotato di serie del
EcoControl® (limitatore di usso).
Potenza di erogaz. con EcoControl: 7 l/min 0,3MPa
Potenza di erogaz. senza EcoControl: 12 l/min 0,3 MPa
Pressione d’uso: max. 1 MPa
Pressione d’uso consigliata: 0,1 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80° C
Temp. dell’acqua calda consigliata: 65° C
I miscelatori Hansgrohe possono venire usati con caldaie
a “bassa pressione” se la pressione di usso è almeno
di 0,15 MPa.
Nel caso di problemi con lo scalda-acqua oppure nel
caso si desiderasse più erogazione, si può eliminare il
EcoControl® (limitatore di usso ) dietro la valvola di
aerazione.
Regolazione del limitatore di erogazione di acqua calde
dei miscelatori monocomando, vedere pagina 37.
In combinazione con le caldaie istantanee, il limitatore di
erogazione di acqua calda non è necessario.
Parti di ricambio (vedi pagg. 3)
Accessori speciali
chiave per montaggio (58085000) non contenuto nel
volume di fornitura
Pulitura (vedi pagg. 38)
Italiano


Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para evitar
heridas por aplastamiento o corte.
El sistema de ducha solo debe ser utilizado para nes de
baño, higiene y limpieza corporal.
Grandes diferencias de presión entre los empalmes de
agua fría y agua caliente deben equilibrarse.
Montaje (ver página 33)
¡ATENCION! El grifo tiene que ser instalado, probado y
testado, según las normas en vigor.
Purgar las tuberías de auencia.
Colocar la grifería en el lavabo / bide junto con el
elemento intermedio de goma.
Ponar el anillo de deslizamiento y la arandela
metallica sobre las piezas roscadas y appretar las
tuercas.
Empalmar los tubos de unión con las llaves de
escuadra.
Frío hacia la derecha, caliente hacia la izquierda.
Unir el tirador con la válvula automática.
Manejo
El mezclador se abre levantando la manecilla hacia
arriba.
Giro hacia la izquierda = agua caliente,
giro hacia la derecha = agua fría.
1.
2.
3.
4.
5.
Datos técnicos
Grifo con recuctor de caudal de serie
EcoControl® (Limitador de caudal).
Caudal máximo con EcoControl: 7 l/min 0,3MPa
Caudal máximo sin EcoControl: 12 l/min 0,3 MPa
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80° C
Temp. recomendada del agua caliente: 65° C
Los mezcladores Hansgrohe pueden ser utilizado junto
con calentadores continuos de agua que sean manejados
de manera hidráulica o térmica, siempre que la presión
del caudal ascienda a un mínimo de 0,15 MPa.
En caso de problemas con el calentador instantáneo o
cuando se desen más caudal de agua puede quitarse
el EcoControl® (limitador del caudal ), situado detrás
del aireador.
Mezclador monomando con limitación del caudal de
agua caliente; ajuste ver pagina 37.
En combianción con calentadores instantáneos no es
necesario una limitación del caudal de agua caliente.
Repuestos (ver página 3)
Opcional
Llave de montaje (58085000) no incluido en el
suministro
Limpiar (ver página 38)
Español


Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de kouden warm
wateraansluitingen dienen vermeden te worden.
Montage (zie blz. 33)
Attentie! Leidingen doorspoelen volgens Norm. De
mengkraan vervolgens monteren en controleren.
Toevoerleidingen vakkundig doorspoelen.
Kraan met afdichtingsring in de wastafel / bidet
monteren en schroeve aandraaien.
Kraan met afdichtingsring in de wastafel monteren
en schroeve aandraaien.
Aansluitpijpjes aan hoekstopkranen aansluiten.
Links = warm water, rechts = koud water.
Trekstang aan de afvoerplug bevestigen.
Bediening
Door het bedienen van de beugelgreep wordt de
mengkraan geopend.
Naar links bewegen = warm water,
naar rechts = koud water.
1.
2.
3.
4.
5.
Technische gegevens
Kraan met EcoControl®
(doorstroombegrenzer).
Doorstroomcapaciteit met EcoControl: 7 l/min 0,3MPa
Doorstroomcap. zonder EcoControl: 12 l/min 0,3 MPa
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
Bij problemen met doorstroomtoestellen of wanneer
een grotere waterdoorstroom gewenst is, kan men de
EcoControl® (doorstroom-regelaar ) die achter de perlator
is gemonteerd, eenvoudig verwijderen.
Eéngreepsmengkranen met warmwaterbegrenzing,
instelling zie blz. 37.
In kombinatie met geisers is een warmwaterbegrenzing
niet noodzakelijk.
Service onderdelen (zie blz. 3)
Toebehoren
afvoer montagesleutel (58085000) behoort niet tot het
leveringspakket
Reinigen (zie blz. 38)
Nederlands

10
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at undgå
kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Montering (se s. 33)
Advarsel! Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
Skyl tilførselsledningene grundig.
Montér armaturen i servanten / bidétet med
mellemlagsskive.
Skyd glideskive og mellemlagsskive over
gevindstutsen og stram skruerne.
Kobbel tilslutningsslange til stopventilerne.
Koldt højre, varmt venstre.
Montér løftop-stangen til aøbsventilen.
Brugsanvisning
Door het bedienen van de beugelgreep wordt de
mengkraan geopend.
Naar links bewegen = warm water,
naar rechts = koud water.
1.
2.
3.
4.
5.
Tekniske data
Armaturet er forsynet med EcoControl®
(gennemstrømningsbegrænser).
Gennemstrømnigskap. med EcoControl: 7 l/min 0,3MPa
Gennemstrømnigskap. uden EcoControl: 12 l/min 0,3
MPa
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80° C
Anbefalet varmtvandstemperatur: 65° C
Hansgrohe armaturer kan anvendes i forbindelse med
hydraulisk- og termiskstyrede gennemstrømningsvandva
rmere ved et vandtryk på 0,15 MPa.
Ved problemer med gennemløbsvandvarmer eller hvis der
ønskes mere vandgennemstrømning, kan EcoControl®
(gennemstrømningsbegrænseren ), der sidder i perlatoren,
fjernes.
Etgrebsarmaturer med varmtvandsbegrænsning, justering
se side 37.
I forbindelse med gennemstrømningsvandvarmer er en
varmtvandsbegrænsning ikke nødvendig.
Reservedele (se s. 3)
Specialtilbehør
Monteringsnøgle-sæt (58085000) ikke med i
leveringsomfang
Rengøring (se s. 38)
Dansk

11
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes de
entalamentos e de cortes.
O sistema de duche só pode ser utilizado para ns de
higiene pessoal.
Grandes diferenças entre as pressões das águas quente
e fria devem ser compensadas.
Montagem (ver página 33)
Atenção! A misturadora deve ser instalada, purgada e
testada de acordo com as normas em vigor.
Purgue a canalização.
Colocar a misturadora com o vedante no lavatório
/ bidé.
Enar os vedantes e a peça de xação e aperte as
porcas.
Ligar os tubos de alimentação da misturadora às
torneiras de esquadria.
Fria à direita - quente à esquerda.
Ligar a vareta à alavanca da válvula automática.
Funcionamento
A misturadora é aberta levantando o manípulo de
alavanca.
Rodando para a esquerda = água quente.
Rodando para a direita = água fria.
1.
2.
3.
4.
5.
Dados Técnicos
Misturadoras produzidas em série com
EcoControl® (limitador de caudal).
Caudal com EcoControl: 7 l/min 0,3MPa
Caudal sem EcoControl: 12 l/min 0,3 MPa
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 – 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80° C
Temp. água quente recomendada: 65° C
As misturadoras Hansgrohe podem ser utilizadas com
esquentadores (de controlo térmico ou hidráulico) desde
que a pressão de utilização seja, no minimo, de 0,15
MPa.
Neste caso o EcoControl® (limitador de caudal ) existente
por trás do emulsor deverá ser retirado.
Misturadora monocomando equipada com limitador de
temperatura (vide pàg.37).
Em combinação com caldeira ou esquentador instantâneo
o limitador de água quente não se aplica.
Peças de substituição (ver página 3)
Acessórios especiais
chave especial (58085000) não incluído no volume de
fornecimento
Limpeza (ver página 38)
Português

1
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy przecięcia,
podczas montażu należy nosić rękawice.
Prysznic może być używany tylko do kąpieli, higieny i
czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej
wody muszą zostać wyrównane.
Montaż (patrz strona 33)
Uwaga! Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
Przepłukać instalację
Armaturę z podkładką izolującą umieścić w
umywalce / bidecie.
Podkładkę i śrubę mocującą przełożyć przez węże
przyłączeniowe i trzpień gwintowany, dokręcić
nakrętką.
Podłączyć wężyki do zaworków kątowych,
zimna prawo - ciepła lewo.
Podłączyć cięgno z zaworem odpływowym.
Obsługa
Przez skierowanie uchwytu do góry następuje jego
uruchomienie.
Obrót uchwytu w lewo = ciepła woda,
Obrót uchwytu w prawo = zimna woda.
1.
2.
3.
4.
5.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoControl® (ogranicznik przepływu).
Wydajność przepływu z
ogranicznikiem przepływu EcoControl: 7 l/min 0,3MPa
Wydajność przepływu bez
ogranicznika przepływu EcoControl: 12 l/min 0,3 MPa
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 – 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80° C
Zalecana temperatura wody gorącej: 65° C
Armatura Hansgrohe może być stosowana z
przepływowymi podgrzewaczami wody sterowanymi
hydraulicznie i termicznie w przypadku, gdy ciśnienie
przepływu wynosi co najmniej 0,15 MPa.
W przypadku problemów z przepływowymi
podgrzewaczami wody lub jeśli chce się uzyskać większy
przepływ wody, można usunąć EcoControl® (ogranicznik
przepływu ) znajdujący się za napowietrzaczem.
Mieszacz jednouchwytowy z ogranicznikiem temperatury
wody, ustawianie, patrz str. 37.
W połączeniu z przepływowym podgrzewaczem wody
ogranicznik temperatury wody nie jest konieczny.
Części serwisowe (patrz strona 3)
Wyposażenie specjalne
Zestaw kluczy montażowych (58085000) Nie jest
częścią dostawy
Czyszczenie (patrz strona 38)
Polski

1
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám je
nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za účelem
tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené
a teplé vody.
Montáž (viz strana 33)
Pozor! Armatura se musí montovat, proplachovat a testovat
podle platných norem.
Přívodní trubky odborně propláchnout.
Armaturu s vložkou nasadit do umy-vadla/bidetu.
Podložku a upevňovací podložku posunout přes
připojovací hadičky a stavěcí šrouby se zářezy a
maticemi pevně utáhnout.
Připojovací hadičky připojit na rohové ventily,
studená vpravo, teplá vlevo.
Táhlo spojit s odtokovým ventilem.
Ovládání
Baterie se otevírá zvednutím rukojeti.
Otočení doleva = teplá voda,
otočení doprava = studená voda.
1.
2.
3.
4.
5.
Technické údaje
Armatura je sériově vybavena omezovačem
průtoku (EcoControl®) (Omezovač průtoku).
Průtok s omezovačem průtoku: 7 l/min 0,3MPa
Průtok bez omezovače průtoku: 12 l/min 0,3 MPa
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 – 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80° C
Doporučená teplota horké vody: 65° C
Armatury Hansgrohe je možno používat v kombinaci s
hydraulicky a tepelně řízenými průtokovými ohřívači v
případě, že tlak činí minimálně 0,15 MPa.
Při problémech s průtokovým ohřívačem, nebo když je
požadován větší průtok, může být odstraněn omezovač
průtoku , který je umístěn za perlátorem.
Páková baterie s omezením horké vody, seřízení viz. str.
37.
Ve spojení s průtokovými ohřívači není uzávěr teplé vody
nutný.
Servisní díly (viz strana 3)
Zvláštní příslušenství
sada montážních klíčů (58085000) není součástí
dodávky
Čištění (viz strana 38)
Česky

1
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a teplej
vody musia byť vyrovnané.
Montáž (viď strana 33)
Pozor! Armatúra sa musí montovať, preplachovať a
testovať podľa platných noriem.
Prívodné trubky odborne prepláchnuť.
Batériu umiestniť spolu s tesniacou podložkou na
umývadlo alebo bidet.
Podložku a upevňovaciu podložku nasunúť cez
pripojovacie hadičky a nastavovacie skrutky.
Maticu dotiahnuť.
Pripojiť pripájacie hadičky na rohové ventily,
studený vpravo - teplý vľavo
Ťažnú tyč spojiť s odtokovým entilom.
Obsluha
Nadvihnutím páky sa zmiešavacia batéria otvorí.
Otočenie páky vľavo = teplá voda.
Otočenie páky vpravo = studená voda.
1.
2.
3.
4.
5.
Technické údaje
Sériovo vyrábaná batéria s EcoControl®
(prietokový ventil).
Prietokové množstvo s prietokovým
ventilom EcoControl: 7 l/min 0,3MPa
Prietokové množstvo bez prietokového
ventilu EcoControl: 12 l/min 0,3 MPa
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 – 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80° C
Doporučená teplota teplej vody: 65° C
Batérie Hansgrohe môžete používať v spojení s
hydraulickými a tepelne ovládanými prietokovými
ohrievačmi, ak je tlak minimálne 0,15 MPa.
Pri problémoch s prietokovým ohrievačom alebo ak je
požadovaný väčší prietok vody, môže sa demontovat
prietokový ventil EcoControl®, ktorý je umiestnený za
perlátorom.
Páková batéria s obmedzením teplej vody, nastavenie
viď.str. 37.
V spojení s prietokovými ohrievačmi nie je uzáver teplej
vody nutný.
Servisné diely (viď strana 3)
Zvláštne príslušenstvo
sada montážnych kľúčov (58085000) nie je súčasťou
dodávky
Čištění (viď strana 38)
Slovensky

1
安全技巧
装配时为避免挤压和切割受伤，必须戴上手套。
淋浴系统只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装 (参见第33页)
注意！必须按照现行的规定安装，冲洗和测试产
品。
将进水管洗净。
将龙头和垫圈装在盥洗台/坐浴盆上。
将垫圈和固定片套到软管和螺销上，并用螺
母固定。
连接三角阀和连接软管：左热右冷。
连接拉杆和排水阀。
操作
提起手柄，龙头开启。
向左偏转：热水
向右偏转：冷水
1.
2.
3.
4.
5.
技术参数
本产品配有EcoControl®（流量限制装置）
带有节流器时的流速： 7升/分钟0,3MPa
不带节流器时的流速： 12升/分钟0,3MPa
工作压强： 最大1MPa
推荐工作压强： 0,1–0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大80°C
推荐热水温度： 65°C
如果水压达到0,15MPa以上，汉斯格雅双手柄龙头
可以和液压式或热控式连续流热水器一起使用。
如果使用直流式热水器有问题，或要求更大的水
流量，可以把位于水波器后面的流量限制器（）
拆除。
带有热水控制器的单手柄龙头的调节方法，参见
第37页。
如果与连续流热水器一起使用，则不必作任何调
节。
备用零件 (参见第3页)
选装附件
专用工具套件(58085000)不在供货范围内
清洗 (参见第38页)
中文

1
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
донного клапа. Перед установкой смесителя
необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Монтаж (см. стр. 33)
Внимание! Смеситель должен быть смонтирован по
действующим нормам и в соответствии с настоящей
инструкцией, проверен на геметичность и безупречность
работы.
тщательно промыть водопроводные трубы,
спустив некоторое количество воды;
Смеситель с прокладкой вставьте в раковину /
биде.
надеть прокладку и крепежный диск снизу на
соединительные шланги, завернуть гайки рукой и
затянуть винты отерткой;
присоединить подводку к угловым вентилям:
холодный справа, горячий слева
присоединить тяги открытия и закрытия;
Эксплуатация
cмеситель открывается поднятием рычага. Поворот
рычага налево открывает горячую воду;
поворот рычага направо открывает холодную воду.
1.
2.
3.
4.
5.
Технические данные
Смесители зтой серии оснащены
ограничителем потока воды (EcoControl®)
Пропускная способность: 7 л/мин 0,3МПа
Пропускная способность без ограничителя
потока воды (EcoControl): 12 л/мин 0,3 МПа
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 – 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80° C
Рекомендуемая темп. гор. воды: 65° C
Арматуры Hansgrohe могут использоваться в комбинации
с проточными нагревателями с гидравлическим и
термическим управлением, если давление истечения
составляет не менее 0,15 МПа.
Если появятся проблемы с бойлером или потребуется
увеличить расход воды , который находится в подводке
смесителя.
Однорычажный смеситель имеет ограничитель расхода
горячей воды (см. Стр. 37: юстировка).
Κомплеκт (см. стр. 3)
Специальные принадлежности
Набор монтажных ключей (58085000) не включено
в объем поставки!
Очистка (см. стр. 38)
Русский

1
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések elkerülése
érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és egészségügyi
tisztálkodáshoz szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti nagy
nyomáskülönbséget kikell egyenlíteni!
Szerelés (lásd a 33. oldalon)
Figyelem! A csaptelepet az érvényben lévő előírásoknak
megfelelően kell felszerelni, átöblíteni és ellenőrizni.
A vezetékeket gondosan átöblítjük.
A csaptelepet az alátétekkel a mosdóba ill. bidébe
beállítjuk.
Az alsó alátétet és a rögzítő alátétet a
bekötőcsövekre és a menetesrúdra felhúzzuk, majd
az anyával rögzítjük.
A bekötőcsöveket rácsatlakoztatjuk a
sarokszelepekre (hideg jobbra, meleg balra)
A leeresztő rudat kössük össze a leeresztő
szeleppel.
Használat
A keverőcsapot a fogantyú emelésével nyitjuk ki. Balra
csavarva meleg víz, jobbra csavarva hideg víz folyik.
1.
2.
3.
4.
5.
Műszaki adatok
A csaptelep szériakivitelben el van
látva EcoControl® (átfolyás-határoló)
berendezéssel.
Átfolyó vízmennyiség vízkorlátozóval: 7 l/perc 0,3MPa
Átfolyási teljesítmény, EcoControl
nélkül: 12 l/perc 0,3 MPa
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 – 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80° C
Forróvíz javasolt hőmérséklete: 65° C
A Hangsrohe csaptelepek hidraulikus és termikus vezérlésű
átfolyós melegítőkkel kapcsolatban is használhatóak, ha
az átfolyó nyomás legalább 0,15 MPa.
Ha problémák adódnak az átfolyós vízmelegítõvel vagy
nagyobb átfolyó vízmennyiségre van szükség, eltávolítható
a EcoControl® (átfolyás- korlátozó ) a perlátor mögül.
Az egykaros, melegvíz-korlátozóval ellátott keverő
csaptelep beállítását lásd a 37. oldalon.
Az átfolyó rendszerű vízmelegítőknél nem szükséges a
melegvíz-korlátozó.
Tartozékok (lásd a 3. oldalon)
Egyéb tartozék
Szerelőkulcs-készlet (58085000) a szállítási egység nem
tartalmazza
Tisztítás (lásd a 38. oldalon)
Magyar

1
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä
on tasattava.
Asennus (katso sivu 33)
Huomio! Kaluste on asennettava, huuhdeltava ja
tarkastettava voimassa olevien määräysten mukaisesti.
Huuhtele syöttöputken asianmukaisesti.
Aseta kaluste tiivisteen kanssa paikalleen
pesupöytään / bideeseen.
Aseta aluslevy ja kiinnityslevy letkuliitosten ja
kierretapin päälle ja kiristä mutterilla.
Liitä liitinletkut kulmaventtiileihin;
kylmä oikealle - kuuma vasemmalle.
Yhdistä vetotanko pohjaventtiiliin.
Käyttö
Sekoittaja avataan kahvaa nostamalla.
Kääntö oikealle = kylmä vesi,
kääntö vasemmalle = lämmin vesi.
1.
2.
3.
4.
5.
Tekniset tiedot
Kaluste on vakiona varustettu EcoControl® illä
(virtauksen rajoittimella)
Läpivirtausmäärä EcoControl: iä
käytettäessä: 7 l/min 0,3MPa
Läpivirtausmäärä ilman
EcoControl:iä: 12 l/min 0,3 MPa
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 – 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80° C
Kuuman veden suosituslämpötila: 65° C
Hansgrohe kalusteita voi käyttää hydraulisesti tai termisesti
ohjattujen läpivirtauskuumentimien yhteydessä, jos
virtauspaine on vähintään 0,15 MPa.
Jos läpivirtauskuumentimen kanssa on ongelmia tai, jos
halutaan suurempaa veden virtausmäärää, voidaan
poreenmuodostajan takana oleva EcoControl®
(virtauksenrajoitin ) poistaa.
Yksivipuinen sekoittaja lämpimän veden rajoituksella, katso
säätö sivulta 37. Lämpimän veden rajoitusta ei tarvita
läpivirtauskuumentimen yhteydessä.
Varaosat (katso sivu 3)
Erityisvaruste
Asennusavainsarja (58085000) ei kuulu toimitukseen
Puhdistus (katso sivu 38)
Suomi

1
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att man
kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med bad
och dusch.
Stora tryckskillnader mellan anslutningarna för varmt och
kallt vatten måste utjämnas.
Montering (se sidan 33)
OBS! Armaturen måste installeras, genomspolas och testas
enligt gällande föreskrifter.
Skölj tillförselledningarna noga.
Placera blandare med mellanläggsbricka i tvättställ
/ bidé.
Skjut mellanläggsbricka och fästbricka över
anslutningsslangarna och gängstift och drag fast
med mutter.
Koppla anslutningsslangar till hörnventiler,
kallt höger – varmt vänster.
Förbind dragstång med tömningsventil.
Hantering
Genom att lyfta på greppet öppnas blandaren.
Sväng till höger = varmt vatten
Sväng till vänster = kallt vatten
1.
2.
3.
4.
5.
Tekniska data
Blandare seriemässigt med EcoControl®
(ödeskontroll).
Genomströmningskapacitet med
EcoControl: 7 l/min 0,3MPa
Genomströmningskapacitet utan
EcoControl: 12 l/min 0,3 MPa
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 – 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80° C
Rek. varmvattentemp.: 65° C
Hansgrohe blandare kan användas tillsammans med
hydrauliskt och termiskt styrda varmvattenberedare när
ödestrycket uppgår till minst 0,15 MPa.
Om det är problem med vattenberedaren eller om större
vattenöde önskas kan EcoControl® (ödeskontroll ) som
sitter bakom perlatorn tas bort.
Enhandsblandare med varmvattenreglering, justering
se sidan 37. Vid användning tillsammans med
varmvattenberedare behövs ingen varmvattenreglering.
Reservdelar (se sidan 3)
Specialtillbehör
Monteringsnyckel set (58085000) medföljer ej
leveransen
Rengöring (se sidan 38)
Svenska
