HEIDENHAIN AK LIP 607 User manual

AK LIP 607
AK LIP 608
10/2017

Instrucciones de montaje
Cabezal captador
Tener en cuenta las instrucciones suministradas por separado para el montaje de la regla.
Istruzioni di montaggio
Testina di scansione
Per il montaggio del nastro graduato fare riferimento al relativo manuale.
Instructions de montage
Tête captrice
Pour le montage de la règle, veuillez tenir compte des instructions distinctes.
Montageanleitung
Abtastkopf
Für Montage des Maßstabes bitte separate Anleitung beachten.
Mounting Instructions
Scanning Head
For scale mounting, please refer to the separate Instructions.

2
Indice
Dimensiones en mm
Página
3Advertencias
4Suministro
5Indicaciones para el montaje
6Posibilidades de montaje del cabezal
7Montaje sin pasador de ajuste
9Ajuste Moiré con pasador de ajuste
11 Montaje de los fines de carrera
14 Trabajos finales
15 Ajuste y diagnóstico
Indice
Dimensioni in mm
Pagina
3Avvertenze
4Standard di formitura
5Avvertenze per il montaggio
6Varianti di montaggio della testina
7Montaggio senza spine
9Regolazione errore di Moiré con spina
11 Montaggio dei fine corsa
14 Operazioni finali
15 Taratura e diagnosi
Sommaire
Cotes en mm
Page
3Recommandations
4Contenu de la fourniture
5Procédure de montage
6Possibilités de montage de la tête captrice
7Montage sans goupille d’alignement
9Réglage du Moiré avec une goupille
d’alignement
11 Montage des plaques de limite
14 Opérations finales
15 Réglage et diagnostic
Inhalt
Maße in mm
Seite
3Warnhinweise
4Lieferumfang
5Hinweise zur Montage
6Montagemöglichkeiten des Abtastkopfes
7Montage ohne Passstift
9Moiré-Justage mit Passstift
11 Montage Limitblenden
14 Abschließende Arbeiten
15 Justage und Diagnose
Contents
Dimensions in mm
Page
3Warnings
4Items Supplied
5Mounting Procedure
6Mounting Options for the Scanning Head
7Mounting without dowel pin
9Moiré adjustment with dowel pin
11 Mounting the Limit Plates
14 Final Steps
15 Adjustment and Diagnosis

3
Atención: El montaje y la puesta en marcha deben ser realizados por un especialista cualificado, observando las prescripciones locales de seguridad.
Conectar o desconectar el conector sólo en ausencia de tensión.
¡La instalación debe ser conectada en ausencia de tensión!
Advertencias
¡El par de apriete de los tornillos de fijación es sólo válido para el montaje sobre acero!
Attenzione: il montaggio e la messa in funzione devono essere eseguite da personale qualificato nel rispetto delle norme di sicurezza locali.
I cavi posso essere collegati o scollegati solo in assenza di tensione.
L’impianto deve essere spento!
Avvertenze
Coppie di serraggio delle viti di fissaggio valide soltanto per montaggio su acciaio!
Attention : le montage et la mise en service doivent être assurés par un personnel qualifié dans le respect des consignes de sécurité locales.
Le connecteur ne doit être connecté ou déconnecté qu’hors potentiel.
L’équipement doit être connecté hors potentiel !
Recommandations
Les couples de serrage mentionnés pour les vis de fixation ne sont valables que pour un montage sur acier !
Achtung: Die Montage und Inbetriebnahme ist von einer qualifizierten Fachkraft unter Beachtung der örtlichen Sicherheitsvorschriften vorzunehmen.
Die Steckverbindung darf nur spannungsfrei verbunden oder gelöst werden.
Die Anlage muss spannungsfrei geschaltet sein!
Warnhinweise
Anzugsmomente der Befestigungsschrauben nur gültig für Anbau auf Stahl!
Note: Mounting and commissioning is to be conducted by a qualified specialist under compliance with local safety regulations.
Do not engage or disengage any connections while under power.
The system must be disconnected from power.
Warnings
The tightening torques of the mounting screws are only valid for mounting on steel!

4
IF 40
12/2016
MountingInstructions
Montageanleitung
Instructionsde mont age
Istruzionidi montaggio
Instruccionesde montaje
xxxxxxxxxxx
xxxxxxxxxxxxxxxx
xxxxxxxxx
xxxxxxxxxx
xxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
AK LIP 607
AK LIP 608
Cabezal de captación LIP 60x, lámina espaciadora 0,75 mm, placas fin de carrera
El sistema de medida de ángulo de fase PWM 20/PWM 21 junto con el
software ATS sirve para el ajuste y diagnóstico de los sistemas de medida
HEIDENHAIN.
Suministro
Il tester PWM 20/PWM 21 con il software ATS consente la taratura e
diagnostica dei sistemi di misura HEIDENHAIN.
Standard di formitura
Testina LIP 60x, pellicola distanziale 0,75 mm, fine corsa
Utilisé avec le logiciel ATS, le phasemètre PWM 20/PWM 21 sert au diagnostic
et au réglage des systèmes de mesure.
Contenu de la fourniture
Tête captrice LIP 60x, feuille d’écartement 0,75 mm, plaques de limite
Das Phasenwinkel-Messgerät PWM 20/PWM 21 dient zusammen mit der
Software ATS zur Diagnose und Justage von HEIDENHAIN-Messgeräten.
Lieferumfang
Abtastkopf LIP 60x, Abstandsfolie 0,75 mm, Limitblenden
The PWM 20/PWM 21 phase angle measuring unit together with the ATS
software serves for the diagnosis and adjustment of HEIDENHAIN encoders.
Items Supplied
LIP 60x scanning head, spacer foil 0.75 mm, limit plates

5

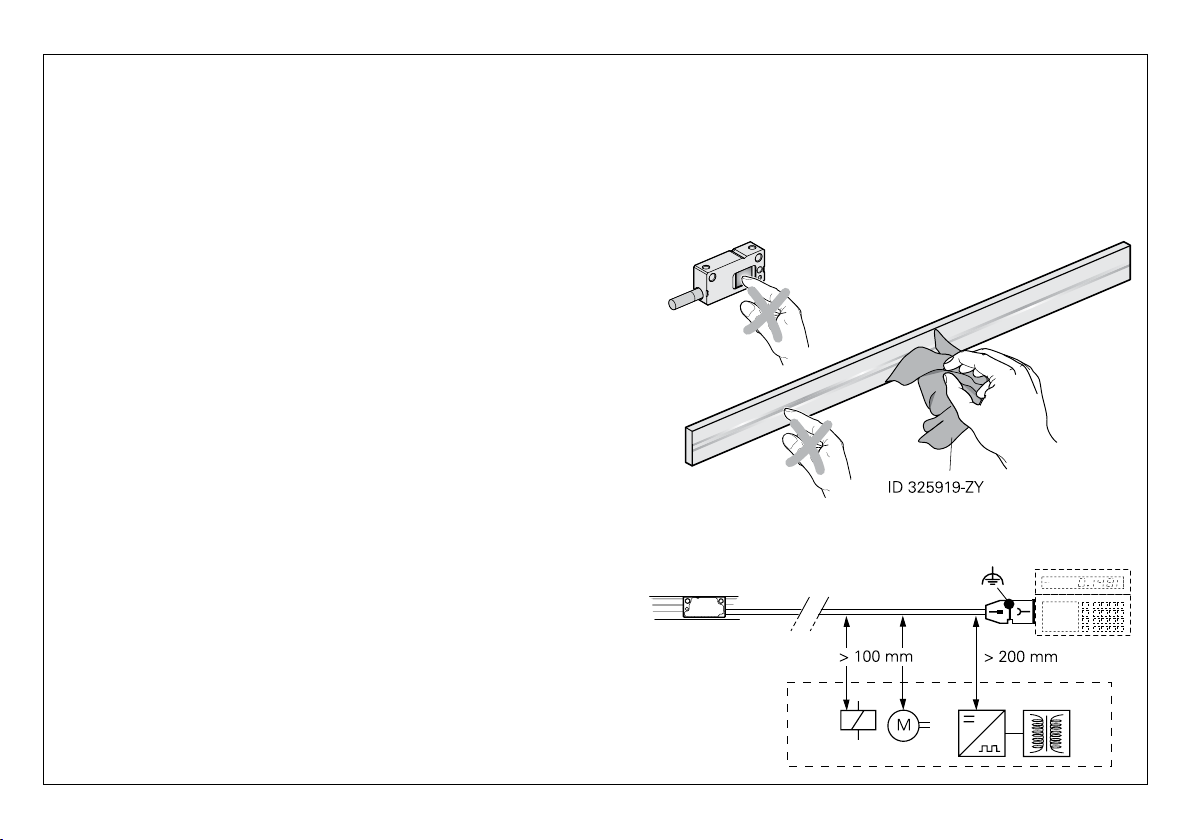

Si fuera necesario, limpiar el divisor y el cabezal lector con un trapo limpio que
no suelte pelusa y alcohol isopropileno.
Distancia mínima respecto a las fuentes de interferencias.
Indicaciones para el montaje
All’occorrenza, pulire la graduazione e la testina di scansione con un panno
pulito che non lascia pelucchi e alcol isopropilico.
Distanza minima della fonte di disturbo.
Avvertenze per il montaggio
En cas de besoin, nettoyer la division et la tête captrice avec un chiffon sans
peluches et de l’alcool isopropylique.
Distance minimale avec les sources de perturbation.
Procédure de montage
Bei Bedarf Teilung und Abtastkopf mit fusselfreiemTuch und Isopropylalkohol
reinigen.
Mindestabstand von Störquellen.
Hinweise zur Montage
If necessary, clean the graduation and the scanning head with a lint-free cloth
and isopropyl alcohol.
Minimum distance from sources of interference.
Mounting Procedure

6
0.75±0.2
0.06 A
6.8±0.03
¬3m6
¬2m6
6.8±0.03
ISO 4762–M3x (a+6) - 8.8
ISO 7092–3
0±0.2
2.6±0.05
a
0.75±0.2
ISO 4762–M2.5x (a+4.9) - 8.8
ISO 7092–2.5
0±0.2
12.7
4.9±0.1
0.03 A
1
1
2
1. 15 7. 5
9
6.85
9
a
2
2
1
14.85
À= Distancia de montaje del cabezal lector al divisor
Posibilidades de montaje del cabezal
Opción ajuste Moiré con pasador de ajuste (retirar tras el ajuste), pág.9
Opciones: Salida de cable a la izquierda
À= Distanza di montaggio tra testina di scansione e graduazione
Varianti di montaggio della testina
Opzione regolazione errore di Moiré con spina (rimuovere dopo regolazione), pagina 9
Opzioni: Uscita cavo sinistra
À= Distance de montage entre la tête captrice et la gravure
Possibilités de montage de la tête captrice
Possibilité de réglage du Moiré avec une goupille d’alignement (à retirer après réglage), p.9
Option: Sortie de câble gauche
À= Montageabstand Abtastkopf zu Teilung
Moiré-Justage-Option mit Passstift (nach Justage entfernen), S.9
Montagemöglichkeiten des Abtastkopfes
Option: Cable outlet left
À= Mounting clearance between the scanning head and graduation
Moiré adjustment option with dowel pin (remove after adjustment), p.9
1, 2 =
Mounting Options for the Scanning Head
Option: Kabelausgang links

7
2x
Md= 1 Nm
2x
Md= 0.54 Nm

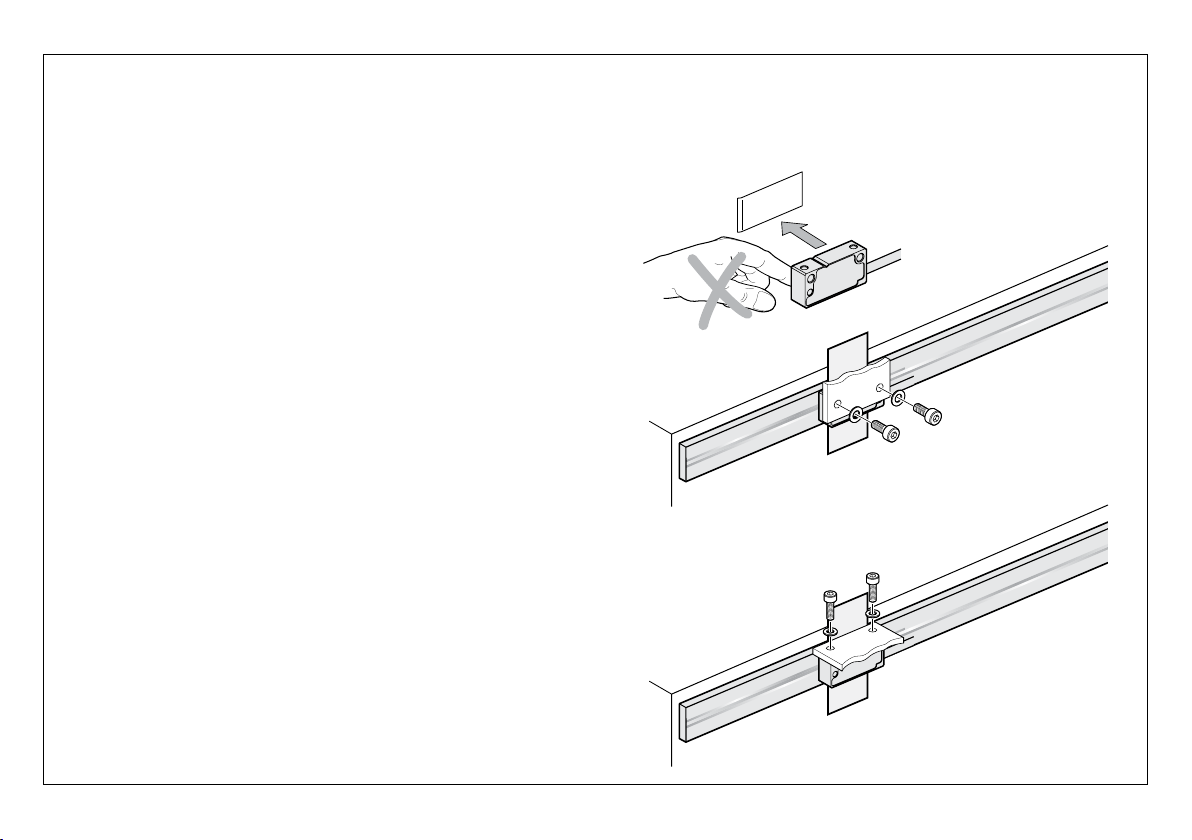

Ajustar la distancia de montaje con la lámina separadora.
Atornillar el cabezal lector.
Montaje sin pasador de ajuste
Retirar la lámina de protección.
Regolare la distanza di montaggio con pellicola distanziale.
Serrare leggermente le viti.
Montaggio senza spine
Rimuovere la pellicola protettiva.
Déterminer la distance de montage à l’aide de la feuille d’écartement.
Visser la tête captrice.
Montage sans goupille d’alignement
Retirer la feuille protectrice.
1.
2.
Mit Abstandsfolie Montageabstand einstellen.
Abtastkopf anschrauben.
Montage ohne Passstift
Schutzfolie entfernen
Use the spacer foil to set the mounting clearance.
Screw on the scanning head.
Mounting without dowel pin
Remove protective film

8

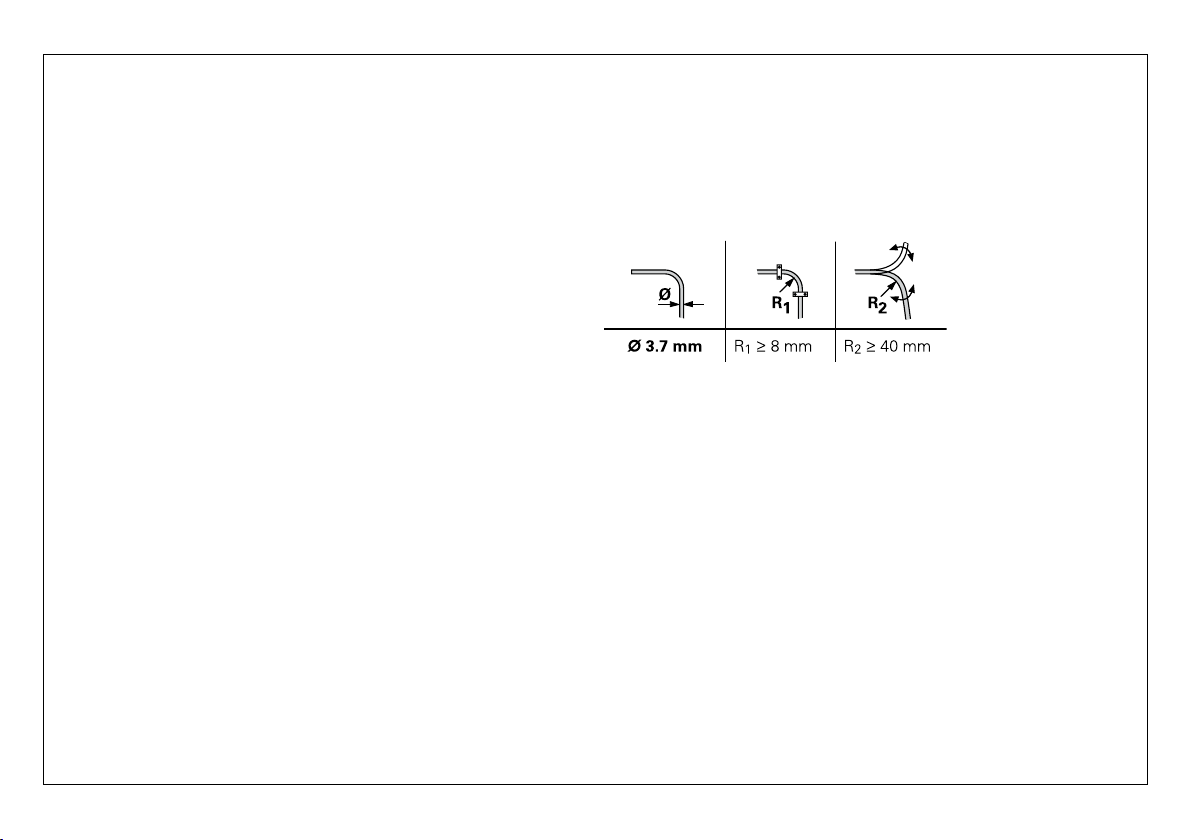

Radios de torsión admisibles en los cables.
R1: Torsión contínua, R2: Torsión variable
Raggio di curvatura consentito per il cavo di collegamento:
R1: con curvatura fissa, R2: con flessioni ripetute
Rayons de courbure admissibles sur le câble de raccordement.
R1: Courbure permanente, R2: Courbure fréquente
Zulässige Biegeradien der Anschlusskabel.
R1: Dauerbiegung, R2: Wechselbiegung
Permissible bending radii of connecting cable.
R1: for rigid configuration, R2: for frequent flexing

9
¬3m6
¬2m6
1
1
2
2
1. 15 7. 5
Ajuste Moiré con pasador de ajuste
Ajustar la distancia de montaje con la lámina separadora.
Apretar levemente los tornillos.
Emplear el pasador de ajuste 1o 2
Retirar la lámina de protección.
Regolazione errore di Moiré con spina
Regolare la distanza di montaggio con pellicola distanziale.
Serrare leggermente le viti.
Inserire spine 1o 2
Rimuovere la pellicola protettiva.
Réglage du Moiré avec une goupille d’alignement
Déterminer la distance de montage à l’aide de la feuille d’écartement.
Serrer les vis légèrement.
1.
2.
3.
Insérer les goupilles d‘alignement 1ou 2
Retirer la feuille protectrice.
Moiré-Justage mit Passstift
Mit Abstandsfolie Montageabstand einstellen.
Schrauben leicht anziehen.
Passstift 1oder 2einsetzen
Schutzfolie entfernen
Moiré adjustment with dowel pin
Use the spacer foil to set the mounting clearance.
Lightly tighten the screws.
Insert dowel pin 1or 2
Remove protective film

10
1
1
2
2x
Md= 1 Nm
Optimizar señales.
Utilizar las instrucciones de montaje “Asistente para el montaje de la LIP 60xx”.
Apretar los tronillos y retirar el pasador de ajuste.
Asegurar el contacto entre el cabezal y el pasador de ajuste 1.
Ottimizzare i segnali.
Utilizzare le istruzini di montaggio “Assistente al montaggio per LIP 60xx”.
Serrare le viti e rinuovere la spina.
Assicurare il contatto tra testina e spina 1.
Optimiser les signaux.
Consultez le document «Assistant au montage de la LIP 60xx»
4.
5.
Serrez les vis et retirez les goupilles d‘alignement.
Assurez-vous du contact entre la tête de lecture et les goupilles d‘alignement 1.
Signale optimieren.
Montageanleitung „Anbauassistent für LIP 60xx“ verwenden.
Schrauben festziehen und Passstift entfernen.
Kontakt zwischen Abtastkopf und Passstift 1 sicher stellen.
Optimize signals.
Follow the Mounting Instructions “Mounting wizard for LIP 60xx.“
Tighten the screws and remove the dowel pin.
Ensure contact between the scanning head and dowel pin 1.

11
L1 L2




L R
El punto de conmutación puede ser visualizado con el software ATS o, como alternativa, con un adaptador.
Blende límite Homing
Homing Límite
Marca de referencia Orificios para el adhesivo
Límite, homing a la izquierda
Homing a la izquierda
Homing a la derecha
Límite, homing a la derecha
off
on
Montaje de los fines de carrera
Con il software ATS, o in alternativa con un adattatore, è possibile visualizzare il punto di commutazione.
Finecorsa Homing
Homing Limite
Indice di riferimento Fori per adesivo
Limite, Homing sinistra
Homing sinistra
Homing destra
Limite, Homing destra
spento;
acceso;
Montaggio dei fine corsa
Le point de commutation peut être affiché avec le logiciel ATS ou sinon avec un adaptateur.
Plaque de limite Homing
Homing Limite
Marque de référence Trous pour colle
Limite, Homing gauche
Homing gauche
Homing droit
Limite, Homing droit
inactif;
actif;
Montage des plaques de limite
Mit der ATS-Software, oder alternativ einem Adapter, kann der Schaltpunkt angezeigt werden.
Limitblende Homing
Homing Limit
Referenzmarke Bohrungen für Klebstoff
Limit, Homing links
Homing links
Homing rechts
Limit, Homing rechts
aus;
ein;
Montage der Limitblenden
The switching point can be displayed with the ATS software or, alternatively, with an adapter.
Limit plate Homing
Homing Limit
Reference mark Holes for glue
Limit, homing left
Homing left
Homing right
Limit, homing right
off;
on;
Mounting the Limit Plates

12
Ajustar el punto de conexión deseado. Presionar la placa de fin de carrera contra la regla y fijarla en el taladro previsto para ello.
Sólo es necesaria una pequeña cantidad de adhesivo 3M DP 460 EG (ID 1180444-01).
Settare il punto attivazione desiderato. Premere i finecorsa sul nastro graduato e fissarli nei fori previsti.
Necessaria solo una piccola quantità di adesivo 3M DP 460 EG (ID 1180444-01).
Régler le point de commutation désiré. Presser la plaque de limite sur la règle de mesure et la fixer sur le trou prévu à cet effet.
Une petite quantité de colle 3M DP 460 EG (ID 1180444-01) est suffisante.
Gewünschten Schaltpunkt einstellen. Limitblende an Maßstab andrücken und in vorgesehener Bohrung sichern.
Nur geringe Klebermenge 3M DP 460 EG (ID 1180444-01) notwendig.
Set the desired switching point. Press the limit plate onto the scale and secure it in the provided hole.
Only a small quantity of glue 3M DP 460 EG (ID 1180444-01) is needed.

13
99
ML
Ho
r+5
(ML+10)±0.5
1.3±0.5
12
LI1±0.5 LI2±0.5
=
=
=
=
Ho =
Marca de referencia
Comienzo longitud útil ML
Fin de carrera, ajustable
Interruptor para la pista de homing
Punto contacto homing
Indici di riferimento
Inizio lunghezza di misura ML
Indice limite, regolabile
Interruttore per traccia Homing
Punto di Homing
Marque de référence
Début longueur utile ML
Marque limite, décalable
Commutateur pour piste Homing
Point de commutation Homing
Referenzmarken-Lage
Beginn der Messlänge ML
Limitmarke, verstellbar
Schalter für Homingspur
Schaltpunkt Homing
Reference mark position
Begin. of meas. length ML
Limit mark, can be moved
Switch for homing track
Trigger point for homing

14
Trabajos finales
Comprobar la resistencia eléctrica entre la carcasa del conector y la máquina.
Valor nominal: 1  máx.
Operazioni finali
Controllare la resistenza elettrica tra l’alloggiamento del connettore e la macchina.
Valore nominale: 1
 max.
Opérations finales
Tester la résistance électrique entre le carter de la prise et la machine.
Valeur nominale: 1 max.
Abschließende Arbeiten
Elektrischen Widerstand zwischen Steckergehäuse und Maschine prüfen.
Sollwert: 1  max.
Final Steps
Check the resistance between the connector housing and the machine.
Desired value: 1  max.

15
ID 1229538-90
Ajuste y diagnóstico
Utilizar para el ajuste de las señales las instrucciones de montaje adjuntas “Asistente para el montaje para LIP 6000”.
Taratura e diagnosi
Per la taratura dei segnali utilizzare le istruzioni di montaggio allegate “Assistente al montaggio per LIP 6000”.
Réglage et diagnostic
Pour le réglage des signaux, veuillez consulter les instructions de montage ci-jointes : «Assistant au montage de la LIP 6000».
Justage und Diagnose
Zum Abgleich der Signale bitte beiliegende Montageanleitung „Anbauassistent für LIP 6000“ verwenden.
Adjustment and Diagnosis
For adjustment of the signals, please use the provided “Mounting wizard for LIP 6000” Mounting Instructions.







 
 

 

 

 

 


*I1229541-01*
1229541–00–C–01 · Printed in Germany · 10/2017
1229541-01
