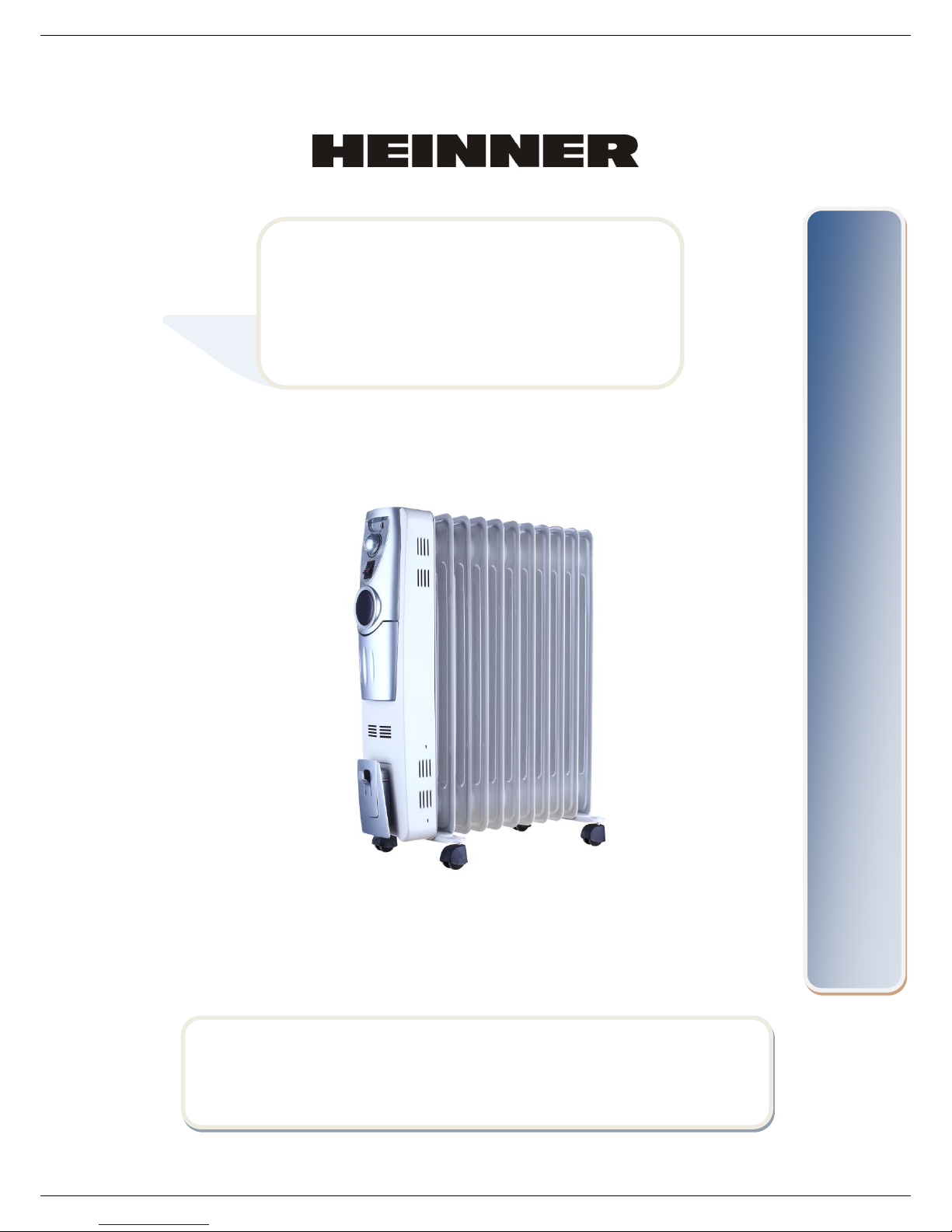

Heinner HCU-S11 User manual

CALORIFER CU ULEI
Model: HCU-S11
HCU-S13, HCU-S13V
www.heinner.ro
Calorifer cu ulei
Alimentare: 220-240 V~, 50/60Hz
Putere: 2500/2900W

www.heinner.com 2500/2900W, 50/60Hz, 220-240V
1
Înainte de a utiliza acest aparat, citiți cu atenție manualul de instrucțiuni și păstrați-l
pentru consultări ulterioare.
Acest manual este conceput pentru a vă oferi toate instrucţiunile necesare referitoare la
instalarea, utilizarea şi întreţinerea aparatului.
Pentru utilizarea corectă şi în siguranţă a aparatului, vă rugam să citiţi cu atenţie acest
manual de instrucţiuni, înainte de instalare şi utilizare.
I. INTRODUCERE
II.
II. CONȚINUTUL PACHETULUI DUMNEAVOASTRĂ
Calorifer cu ulei
Manual de utilizare
Certificat de garanție
Vă mulțumim pentru alegerea acestui produs!

www.heinner.com 2500/2900W, 50/60Hz, 220-240V
2
1. Înainte de utilizare, citiți cu atenție toate instrucțiunile.
2. Asigurați-vă că tensiunea sursei de alimentare corespunde celei specificate pe
plăcuța cu informații tehnice a aparatului.
3. Nu utilizați acest aparat în cazul în care cablul sau ștecărul este deteriorat.
4. Feriți aparatul şi cablul de sursele de căldură, de obiecte ascuţite sau de orice
alți factori care ar putea provoca deteriorări.
5. Pentru evitarea pericolelor, în cazul în care cablul este deteriorat, acesta
trebuie înlocuit de către producător, de către agentul său de service sau de
persoane cu o calificare similară.
6. Înainte de conectarea aparatului la sursa de alimentare cu energie electrică,
asiguraţi-vă că acesta este oprit.
7. Atunci când aparatul nu este utilizat și înaintea efectuării operațiilor de
curățare sau întreținere, opriţi aparatul și deconectați-l de la sursa de
alimentare cu energie electrică.
8. Pentru a deconecta aparatul, opriţi-l şi scoateţi ștecărul din priză. Nu trageţi
de cablu pentru a deconecta ștecărul.
9. Caloriferul nu trebuie amplasat imediat sub o priză electrică.
10. Nu utilizați aparatul în zone în care sunt folosite sau depozitate benzină,
vopsea sau alte lichide inflamabile.
11. A se utiliza numai în interior.
12. Pentru a evita supraîncălzirea, nu acoperiți caloriferul.
13. Pentru prevenirea incendiilor, nu obturați în niciun fel prizele de aer sau grilele
de evacuare.
14. Nu atingeţi suprafeţele fierbinţi.
15. Nu introduceţi şi nu permiteţi pătrunderea obiectelor străine în gurile de
ventilaţie sau de evacuare, deoarece acest lucru poate duce la electrocutare,
poate provoca un incendiu sau poate deteriora aparatul.
16. Asiguraţi-vă că aveţi mâinile uscate înainte de a acționa sau a regla orice
comutator de pe produs și înainte de a atinge ștecărul sau priza electrică.
17. Aparatul poate fi utilizat de către copii cu vârste începând de la 8 ani şi de
către persoane cu capacităţi fizice, senzoriale sau mentale reduse, cu lipsă de
experienţă sau cunoştinţe, numai dacă acestea sunt supravegheate sau
instruite în ceea ce priveşte utilizarea în siguranţă a aparatului şi dacă înţeleg
pericolele pe care le implică utilizarea.
18. Copiii nu au voie să se joace cu aparatul. Curățarea și întreținerea nu trebuie
realizate de către copii nesupravegheați.
III. MĂSURI DE SIGURANȚĂ

www.heinner.com 2500/2900W, 50/60Hz, 220-240V
3
\
19. Nu lăsați copiii cu vârste sub 3 ani în preajma aparatului, decât dacă aceştia
sunt supravegheaţi neîntrerupt.
20. Copiii cu vârste cuprinse între 3 şi 8 ani pot porni/opri aparatul numai dacă
acesta este amplasat sau instalat în poziţia sa normală de funcţionare,
numai dacă aceștia sunt supravegheați sau instruiți în ceea ce priveşte
utilizarea în siguranţă a aparatului şi numai dacă înţeleg pericolele pe care
le implică utilizarea. Copiii cu vârste cuprinse între 3 şi 8 ani nu vor conecta,
regla şi curăţa aparatul şi nu vor efectua lucrări de întreţinere.
ATENȚIE! Anumite piese ale acestui produs pot deveni foarte fierbinți și pot
provoca arsuri. Trebuie acordată o atenţie deosebită utilizării în prezența
copiilor sau a persoanelor vulnerabile.
21. Nu lăsaţi aparatul nesupravegheat atunci când este în funcțiune.
22. Cea mai frecventă cauză a supraîncălzirii este depunerea de praf sau scame
în aparat. Asiguraţi-vă că aceste depuneri sunt îndepărtate în mod regulat,
prin deconectarea aparatului şi curăţarea cu aspiratorul a orificiilor și a
grilelor de ventilație.
23. Nu aşezaţi caloriferul pe covor și nu puneţi cablul sub covoare. Dispuneți
cablul departe de zonele cu trafic, pentru a nu vă împiedica de el.
24. Nu utilizați acest calorifer în imediata apropiere a băilor, a dușurilor sau a
piscinelor.
25. Nu depozitați aparatul înainte ca acesta să se răcească. Atunci când
aparatul nu este utilizat, depozitați-l într-un loc uscat și răcoros.
26. Acest aparat este umplut cu o cantitate exactă de ulei special. Reparațiile
care necesită deschiderea recipientului cu ulei vor fi efectuate numai de
către producător sau de către agentul său de service. În cazul apariției unei
scurgeri de ulei, contactați producătorul sau agentul de service al acestuia.
27. În cazul scoaterii din uz a caloriferului, respectați reglementările cu privire
la eliminarea uleiului.

www.heinner.com 2500/2900W, 50/60Hz, 220-240V
4

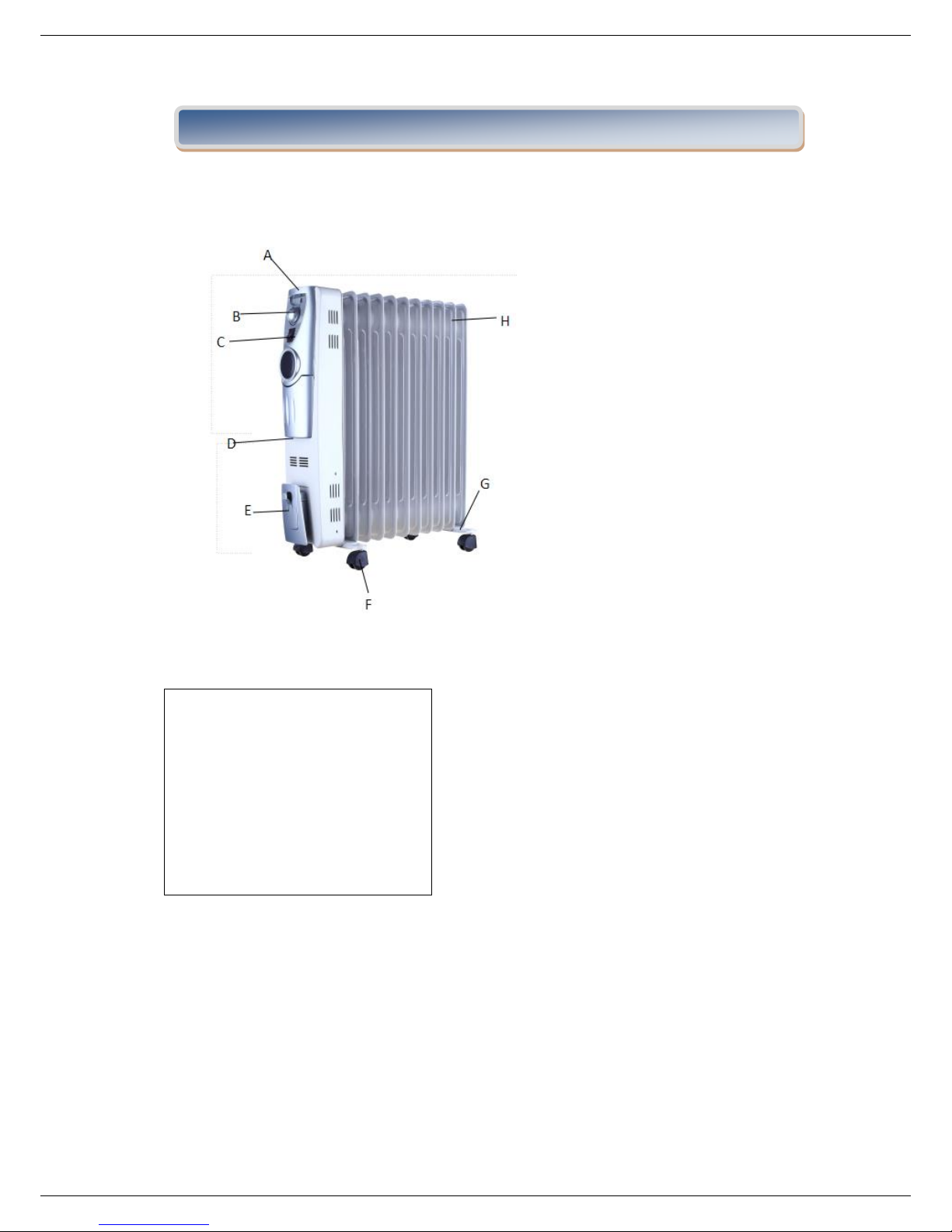

HCU-S11 , HCU-S13
A – Mâner pentru transport
B – Buton pentru termostat
C – Comutator de alimentare
D – Carcasă frontală
E – Tambur pentru cablu
F – Roată
G – Placă de montaj pentru roți
H – Elemenți
IV. DESCRIEREA PRODUSULUI

www.heinner.com 2500/2900W, 50/60Hz, 220-240V
5
HCU-S13V (CU VENTILATOR)
A – Mâner pentru transport
B – Buton pentru termostat
C – Comutator de alimentare
D – Ventilator
E – Carcasă frontală
F – Tambur pentru cablu
G – Roată
H – Placă de montaj pentru roți
I – Elemenți

www.heinner.com 2500/2900W, 50/60Hz, 220-240V
6

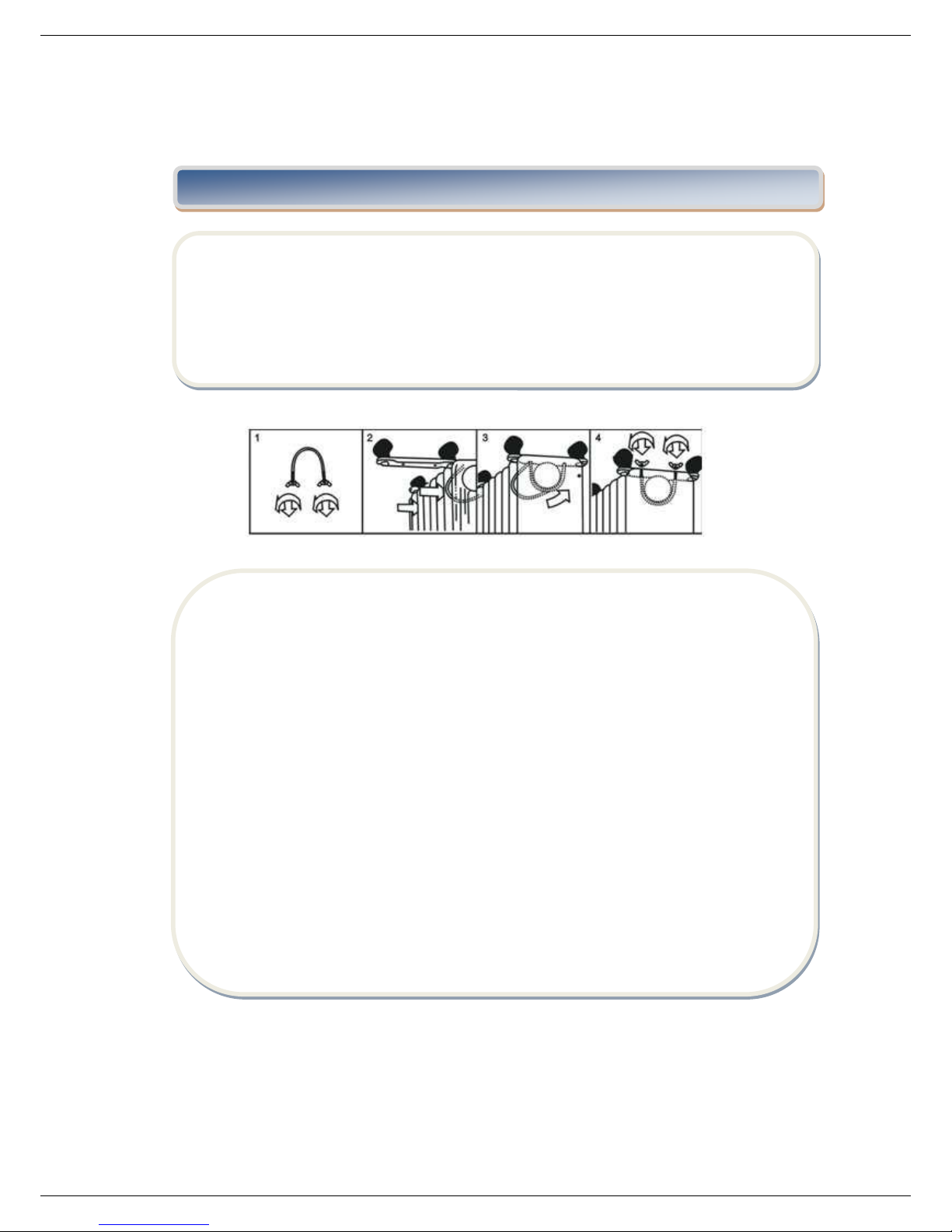

V. MONTAJ
Caloriferul este livrat fără a avea montate roțile de transport. Înainte de a utiliza caloriferul,
montați roțile.
AVERTISMENT: Nu utilizați caloriferul înainte de a-i monta roțile. Utilizați caloriferul numai
în poziție verticală (roțile trebuie să fie în partea de jos, iar butoanele de comandă în
partea de sus); orice altă poziționare poate duce la situații periculoase.
1. Răsturnați caloriferul pe o suprafață moale, asigurând stabilitatea acestuia.
2. Desfaceți piulițele-fluture de pe șurubul în U furnizat (vezi Fig. 1),
apoi așezați șurubul în U în spațiul dintre primul element și al doilea element (lângă
carcasa frontală).
3. Pentru a fixa placa de montaj pentru roți pe corpul radiatorului, introduceți capetele
prevăzute cu filet ale șurubului în U în orificiile de pe placa de montaj pentru roți (vezi
Fig. 3).
4．Fixați piulița-fluture pe șurub, atât în partea din față, cât și în partea din spate a
caloriferului. (vezi Fig. 4)
Notă: Nu strângeți piulițele excesiv, deoarece acest lucru poate duce la deteriorarea
caloriferului.
Notă: Roțile din spate trebuie montate între ultimii doi elemenți.

www.heinner.com 2500/2900W, 50/60Hz, 220-240V
7
\
VI. INSTRUCȚIUNI DE UTILIZARE
1. Înainte de a utiliza caloriferul, asigurați-vă că acesta este amplasat pe o suprafață plană
și stabilă.
În cazul amplasării pe o suprafață înclinată, pot apărea deteriorări.
2. Puneți toate butoanele de comandă în poziția OPRIT și introduceți ștecărul într-o priză
prevăzută cu împământare. Asigurați-vă că ștecărul este fixat bine.
3. Rotiți butonul termostatului în sensul acelor de ceasornic, la poziția MAX, apoi porniți
caloriferul după cum urmează: comutatorul I - temperatură redusă, comutatorul II -
temperatură medie, comutatoarele I și II - temperatură ridicată.
4. Atunci când temperatura din camera dumneavoastră ajunge la nivelul dorit, rotiți încet
butonul termostatului în sens contrar acelor de ceasornic, până când indicatorul luminos
se stinge. Termostatul poate fi lăsat la această setare. De îndată ce temperatura camerei
scade sub temperatura setată, caloriferul va porni automat și va funcționa până la
atingerea temperaturii setate. Astfel, temperatura camerei rămâne constantă, iar
dumneavoastră economisiți energie electrică.
5. Dacă doriți să modificați setarea temperaturii, rotiți butonul termostatului în sensul
acelor de ceasornic (pentru a ridica temperatura) sau în sens contrar acelor de ceasornic
(pentru a reduce temperatura).
6. Acest calorifer este prevăzut cu un sistem de protecție la supraîncălzire care oprește
caloriferul atunci când anumite părți ale acestuia devin extrem de fierbinți.
7. Pentru a opri complet caloriferul, puneți toate butoanele de comandă în poziția OPRIT
și scoateți ștecărul din priză.
8. Caloriferul dumneavoastră este proiectat să se închidă automat în caz de răsturnare.
Când este readus în poziția verticală normală, caloriferul va reîncepe să încălzească.
Aceasta este o funcție de siguranță care previne riscul de incendiu în cazul în care
caloriferul este răsturnat accidental.
VII. ÎNTREȚINERE
1. Înainte de a curăța caloriferul, scoateți ștecărul din priză și lăsați caloriferul să se
răcească.
2. Ștergeți caloriferul cu o lavetă moale umedă (nu udă).
AVERTISMENT:
Nu expuneți dispozitivul la apă.
Nu utilizați substanțe chimice de curățare, cum ar fi detergenți sau substanțe abrazive.
NU permiteți pătrunderea apei în interiorul aparatului, deoarece acest lucru poate crea o
situație periculoasă.
3. Depozitați caloriferul într-un loc curat și uscat, după ce ați rulat cablul de alimentare.
4. În cazul unei funcționări necorespunzătoare sau dacă aveți îndoieli cu privire la
funcționarea caloriferului, nu încercați să îl reparați pe cont propriu, deoarece acest lucru
poate duce la pericol de incendiu sau electrocutare.

www.heinner.com 2500/2900W, 50/60Hz, 220-240V
8
Model
HCU-S11
HCU-S13
HCU-S13V
Elemenți
11
13
13 + ventilator
Tensiune nominală
220-240 V~
220-240 V~
220-240 V~
Frecvență nominală
50/60Hz
50/60Hz
50/60Hz
Putere nominală
2500W
2500W
2900W
HEINNER este marcă înregistrată a companiei Network One Distribution SRL. Celelalte
branduri şi denumirile produselor sunt mărci de comerţ sau mărci de comerţ înregistrate ale
respectivilor deţinători.
Nicio parte a specificaţiilor nu poate fi reprodusă, sub nicio formă şi prin niciun mijloc, nici utilizată
pentru obţinerea unor derivate precum traduceri, transformări sau adaptări, fără consimţământul
prealabil al companiei NETWORK ONE DISTRIBUTION.
Copyright © 2013 Network One Distribution. Toate drepturile rezervate.
http://www.heinner.com, http://www.nod.ro
Acest produs este proiectat şi realizat în conformitate cu standardele şi normele Comunităţii Europene.
VIII. FIȘA TEHNICĂ A PRODUSULUI

www.heinner.com 2500/2900W, 50/60Hz, 220-240V
9
Importator: Network One Distribution
Str. Marcel Iancu, nr. 3-5, București, România
Tel: [phone], www.heinner.ro , www.nod.ro
INFORMATII PRIVIND DESEURI DE ECHIPAMENTE ELECTRICE SI
ELECTRONICE (DEEE)
Deseurile de echipamente electrice si electronice (DEEE) pot contine substante periculoase ce
au un impact negativ asupra mediului si sanatatii umane,in cazul in care nu sunt colectate
separat.
Acest produs este conform cu Directiva UE DEEE (2012/19/UE) si este marcat cu un simbol de
clasificare a deşeurilor de echipamente electrice şi electronice (DEEE), reprezentat grafic in
imaginea alaturata.
Aceasta pictograma indica faptul ca DEEE nu trebuie amestecate cu deseurile menajere si ca
ele fac obiectul unei colectari separate.
Avand in vedere prevederile OUG 195/2005 –referitoare la protectia mediului si O.U.G. 5/2015
privind deseurile de echipamente electrice si electronice, va recomandam sa aveti in vedere
urmatoarele:
-Materialele si componentele folosite la constructia acestui produs sunt materiale
de înaltă calitate, care pot fi refolosite şi reciclate.
-Nu aruncaţi produsul împreună cu gunoiul menajer sau cu alte gunoaie la sfârşitul
duratei de exploatare.
-Transportaţi-l la centrul de colectare pentru reciclarea echipamentelor electrice şi
electronice unde va fi preluat in mod gratuit.
-Va rugam sa luaţi legătura cu autorităţile locale pentru detalii despre aceste centre
de colectare organizate de operatorii economici autorizati pentru colectarea DEEE.
Conformitatea cu directiva RoHS: Produsul pe care l-aţi cumpărat este conform cu Directiva
RoHS UE (2011/65/UE). Nu conţine materialele dăunătoare şi interzise specificate în Directivă.
Va multumim ca participati alaturi de noi la protejarea mediului si a sanatatii umane!

www.heinner.com 2500/2900W, 50/60Hz, 220-240V
10
OIL FILLED RADIATOR
Model: HCU-S11
HCU-S13, HCU-S13V
www.heinner.ro
Oil filled radiator
Rated Frequency: 220-240 V~, 50/60Hz
Power: 2500/2900

www.heinner.com 2500/2900W, 50/60Hz, 220-240V
11
Before using the appliance, please read carefully this instruction manual and keep it for
future reference.
This instruction manual is designed to provide you with all required instructions related to
the installation, use and maintenance of the appliance.
In order to operate the unit correctly and safety, please read this instruction manual carefully
before installation and usage.
I. INTRODUCTION
II.
II. YOUR PACKAGE CONTAINS
Oil Filled Radiator
User manual
Warranty card
Thank you for purchasing this product!

www.heinner.com 2500/2900W, 50/60Hz, 220-240V
12
1. Read all instructions carefully before using.
2. Make sure the voltage is the same as that indicated on the rating plate of the
appliance.
3. Do not operate this appliance if the cable or plug becomes damaged.
4. Keep the appliance and cable away from sources of heat, sharp objects or
anything that may cause damage.
5. If the cord is damaged, it must be replaced by the manufacturer, its service
agent or similarly qualified persons in order to avoid a hazard.
6. Ensure the appliance is switched off before connecting to the mains power
supply.
7. Switch off the power supply and disconnect from mains supply when not in
use, before cleaning or other maintenance.
8. To disconnect the appliance, switch it “OFF”, and then remove the plug from
outlet. Do not pull the cord to disconnect the plug.
9. The heater must not be located immediately below a socket-outlet.
10. Do not operate in areas where gasoline, paint or other flammable liquids are
used or stored.
11. Indoor use only.
12. In order to avoid overheating, do not cover the heater.
13. To prevent a possible fire, do not block air intakes or exhaust in any manner.
14. Don’t touch the hot surfaces.
15. Do not insert or allow foreign objects to enter any ventilation or exhaust
opening, as this may cause an electric shock, fire or damage to the appliance.
16. Always ensure that hands are dry before operating or adjusting any switch on
the product or touching the plug and socket-outlet.
17. The appliance can be used by children aged from 8 years and above and
persons with reduced physical, sensory or mental capabilities or lack of
experience and knowledge if they have been given supervision or instruction
concerning use of the appliance in a safe way and understand the hazards
involved.
18. Children shall not play with the appliance. Cleaning and user maintenance
shall not be made by children without supervision.
III. SAFETY MEASURES

www.heinner.com 2500/2900W, 50/60Hz, 220-240V
13
\
19. Children of less than 3 years should be kept away unless continuously
supervised.
20. Children aged from 3 years and less than 8 years shall only switch on/off
the appliance provided that it has been placed or installed in its intended
normal operating position and they have been given supervision or
instruction concerning use of the appliance in a safe way and understand
the hazards involved. Children aged from 3 years and less than 8 years shall
not plug in, regulate and clean the appliance or perform user maintenance.
CAUTION –Some parts of this product can become very hot and cause burns.
Particular attention has to be given where children and vulnerable people are
present.
21. Do not leave this appliance unattended when it’s in use.
22. The most common cause of overheating is deposits of dust or fluff in the
appliance. Ensure these deposits are removed regularly by disconnect the
appliance and vacuum cleaning air vents and grilles.
23. Do not place the heater on carpet, don’t place the cable under carpets.
Arrange cord away from traffic areas so that it will not be tripped over.
24. Do not use this heater in the immediate surroundings of a bath, a shower
or a swimming pool.
25. Do not store away until the heater cools down, store the heater in cool dry
location when not in use.
26. This heater is filled with a precise quantity of special oil. Repairs requiring
opening of the oil container are only to be made by the manufacturer or his
service agent who should be contacted if there is an oil leak
27. When scrapping the heater, follow the regulations concerning the disposal
of oil.

www.heinner.com 2500/2900W, 50/60Hz, 220-240V
14
HCU-S11 , HCU-S13
A –Carry handle
B –Thermostat knob
C –Power switch
D –Front cover
E –Bobbin
F –Castor
G –Castor-mounting plate
H –Radiator fins
IV. PRODUCT DESCRIPTION

www.heinner.com 2500/2900W, 50/60Hz, 220-240V
15
HCU-S13V (WITH FAN)
A –Carry handle
B –Thermostat knob
C –Power switch
D –Fan
E –Front cover
F–Bobbin
G –Castor
H –Castor-mounting plate
I –Radiator fins

www.heinner.com 2500/2900W, 50/60Hz, 220-240V
16
V. ASSEMBLY
The heater is packaged with the feet unattached. You must attach them before operating the
heater.
WARNING: Do not operate without feet attached. Do operate the heater only in upright
position (feet on the bottom, controls on the top), any other position could create a
hazardous situation.
1. Place the radiator body upside-down on a scratch-free location, make sure it is stable
and will not fall.
2. Screw off the wing nuts from the U-shaped bolt provided (see Fig 1), attach the
U-shaped bolt to the U-facing flange between first and second fins (near the front
cover)(see Fig 2).
3. To attach the castor mounting plate to the radiator body, you should insert the
threaded ends of the U bolt in the holes on the castor mounting plate (see Fig 3).
4．Screw the front wing nut to the front screw , same way , screw the back wing nut to
the back screw. ( see Fig .4)
Note: do not over tighten, which may cause the damage of radiator flange.
Note: the rear castors must be mounted between the end two fins.

www.heinner.com 2500/2900W, 50/60Hz, 220-240V
17
VI. USING INSTRUCTIONS
1. Before using the heater, make sure that it is on a flat and stable surface.
Damage may occur if it is placed on an incline or decline.
2. Set all the controls to OFF position and insert the plug into a socket-outlet with well
grounded. Be sure that plug fits firmly.
3. Rotate the thermostat knob clockwise to MAX position and switch the heater on as
follow: the switch I for low heat, the switch II for medium heat and both switches on for
high heat.
4. When your room reaches the desired temperature, now slowly rotate the thermostat
knob counter clockwise until the pilot light goes out. The thermostat can now be left at
this setting. As soon as the room temperature has dropped below the set temperature,
the unit will switch it self on automatically until the set temperature has been reached
again. In this way the room temperature remains constant with the most economical use
of electricity.
5. If you want to change the room temperature setting, rotate the thermostat knob
clockwise to raise the temperature, or counter clockwise to lower it.
6. This heater includes an overheat protection system that shuts off the heater when
parts of the heater are getting excessively hot.
7. To completely shut the heater off, turn all the controls to OFF, and remove plug from
the socket-outlet.
8. Your heater is designed to automatically shut-off when tipped. When returned to
normal upright position, heat will automatically come on again. This is a safety feature to
avoid possibility of fire should the unit be accidentally upset.

www.heinner.com 2500/2900W, 50/60Hz, 220-240V
18
Model
HCU-S11
HCU-S13
HCU-S13V
Elements
11
13
13+fan
Rated Voltage
220-240 V~
220-240 V~
220-240 V~
Rated Frequency
50/60Hz
50/60Hz
50/60Hz
Rated Power
2500W
2500W
2900W
VIII. TEHNICAL DATA
VII. MAINTENANCE
1. Always remove the plug from the socket-outlet and allow the radiator to cool down
before clean the heater.
2. Wipe radiator with a soft damp (not wet) cloth.
WARNING:
Do not immerse the heater in water.
Do not use any cleaning chemicals such as detergents and abrasives.
Do not allow the interior to get wet as this could create a hazard.
3. To store away the heater, wind the cable round bobbin and store the heater in a clean dry
place.
4. In case of malfunction or doubt, do not try to repair the radiator yourself, it may result in
a fire hazard or electric shock.

www.heinner.com 2500/2900W, 50/60Hz, 220-240V
19
Environment friendly disposal
You can help protect the environment!
Please remember to respect the local regulations: hand in the non-working electrical equipment’s to
an appropriate waste disposal center.
Importer: Network One Distribution
Marcel Iancu Street, 3-5, Bucharest, Romania
Tel: [phone], www.heinner.ro , www.nod.ro
HEINNER is a registered trademark of Network One Distribution SRL. Other brands and
product names are trademarks or registered trademarks of their respective holders.
No part of the specifications may be reproduced in any form or by any means or used to make any
derivative such as translation, transformation, or adaptation without permission from NETWORK
ONE DISTRIBUTION..
Copyright © 2013 Network One Distribution. All rights reserved.
http://www.heinner.com, http://www.nod.ro
This product is in conformity with norms and standards of European Community
