Helvex TH-064 User manual

TH-064
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
INSTALLATION GUIDE
1-02- 1966-2
Hi I'm Fluxy, I'll
help you to install
your product.
1
INSTALLATION GUIDE
GUÍA DE INSTALACIÓN
llave inglesa teflón
wrench teflon
tape
Herramienta Requerida / Required Tools
Este instructivo aplica al producto en cualquier acabado. / This instructive applies
to the product in any finish.
[email protected]
Original Spare Parts:
Consultancy and Technical
01(55)53339431
01800 909 2020 01 (55) 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5068, 5815 y 5913
Service:
53 33 94 21
01 800 890 0594
[email protected]
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability are at its highest quality! The comprehensive support will grant full satisfaction for years,
reflecting the commitment to quality, innovation and the environment as part Helvex.
To reduce the risk of injury or property damage, read all instructions before installing the product. Please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
ADVERTENCIA / WARNING
Contra para Desagüe con Sistema
Push con Rebosadero / Push Drain
with Overflow
TH-065
TH-064
TH-065
Contra para Desagüe con Sistema
Push sin Rebosadero / Push Drain
without Overflow

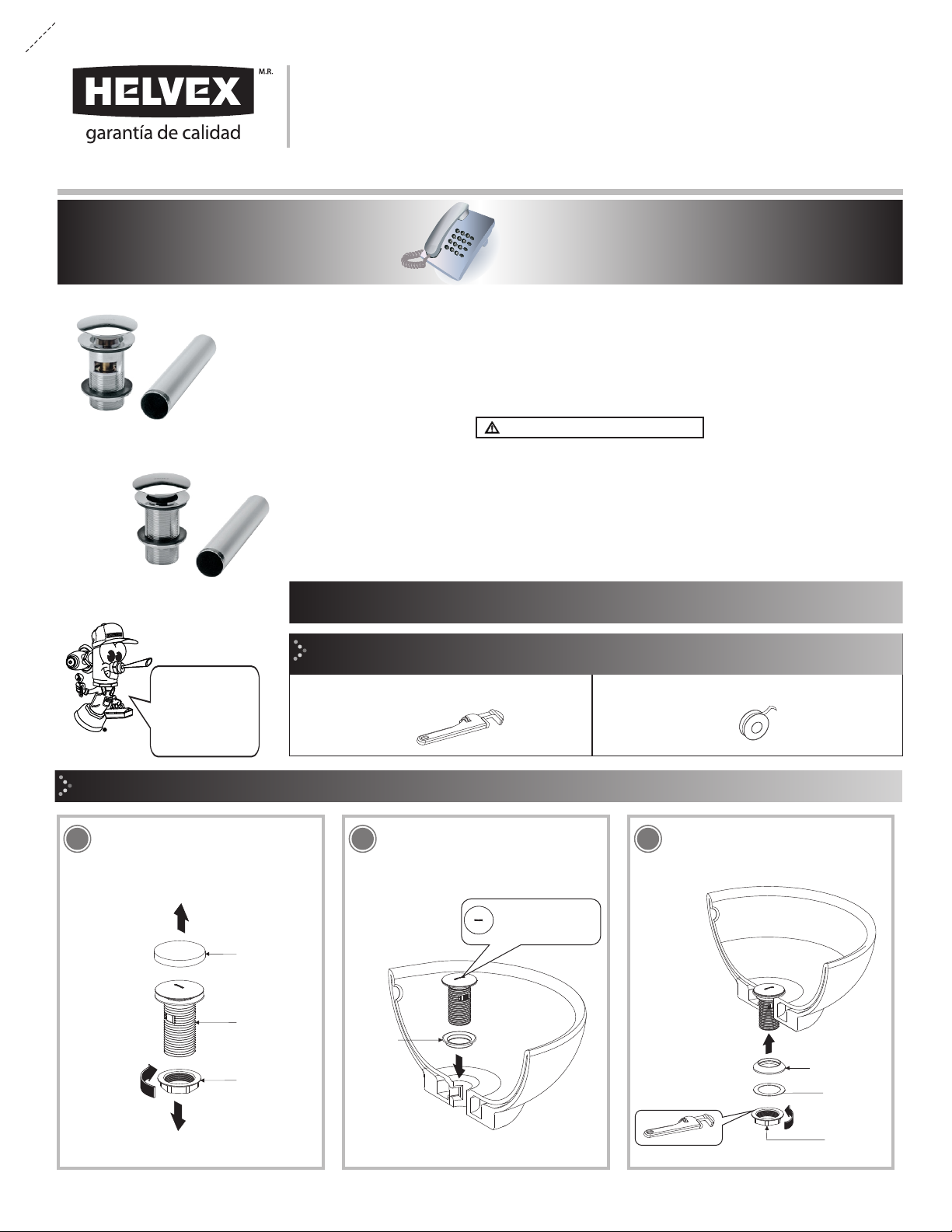

Instalación para Lavabo con Rebosadero / Installation in a Washbasin with Overflow
Desarme la contra desagüe como se
indica en la figura. / Disassemble the
drain as shown in the figure.
protector
protector
contra de
push
push drain
tuerca
nut
2Coloque el empaque e inserte la
contra. / Place the gasket and insert the
drain.
empaque
gasket
3Inserte el empaque cónico, rondana y
apriete la tuerca. / Insert the conical
gasket, washer and tighten the nut.
Alinear la insignia
con el lavabo.
Align Logo with sink.
rondana
washer
empaque
cónico
conical gasket
nut
tuerca

2
4
5
Enrosque el tubo unión céspol y posteriormente el desagüe (no
incluido). Screw the joint pipe and then to trap (not included).
Operacion / Operation
Presione la cúpula para cerrar la contra y vuelva a presionar para
abrirla. / Press to seal and again to open.
cúpula
dome
Colocar teflón en las
uniones roscadas.
Place plumber tape
around threaded joints.
tubo unión
céspol
joint pipe
céspol
(no incluido)
Mod. TV-016 ó
TV-017
trap
(not included)
6Desenrosque la cubierta y extensión superior, coloque el inserto en el cuerpo contra con los o'rings y empaque. Posteriormente
reensamble. / Unscrew the cover and upper extension, place the insert with o´ring and gasket inside the body drain, then reassemble.
Instalación para Lavabo sin
cubierta
cover
empaque
gasket
o’rings
extensión superior
uper extension
o’rings
inserto
insert
cuerpo contra
body drain
Rebosadero
HELVEX, S. A. DE C.V. Calzada Coltongo 293, Col. Industrial Vallejo 02300 Del. Azcapotzalco, México, D.F. Tel. [phone].
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Nota: Vea nuestros tips en la pag. www.helvex.com.mx
It is very important to follow the instructions below to preserve HELVEX products
finishes, shiny and in perfect condition:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finish.
4. It is recommended to clean your product daily.
Note: See our tips on: www.helvex.com.mx
Recomendaciones de Limpieza / Cleaning Recommendations
In Guadalajara:
Contact:
Enter our free
training courses.
In Monterrey:
En la Ciudad de México:
In Mexico City:
En Monterrey:
En Guadalajara:
01 55 53 33 94 00
Ext. 5804, 5805 y 5806 (0133) 36 19 01 13
Comunícate:
Participa en nuestros
cursos gratuitos
de capacitación.
(0181) 83 33 57 67
(0181) 83 33 61 78
Posibles Causas y Soluciones / Troubleshooting
No se colocó el empaque. / The gasket is not placed
Problema / Problem Causas / Causes Soluciones / Solutions
Hay fuga en las conexiones.
/ There are leaks in the
connections.
Apriete firmemente las conexiones.
/ Thigten the connections.
No sella la contra.
/The drain does not seal
Coloque el empaque de la contra superior y apriete firmemente.
/ Place gasket drain and tighten firmly.
Posiblemente no estén firmemente apretadas.
/ Possibly not tight.
/ Installation in a Washbasin without Overflow
