Helvex Nuva EP-2006 User manual

INSTALLATION GUIDE INSTALLATION GUIDE
GUÍA DE INSTALACIÓN
Ensamble de Lavabo 8" a 12" 1,9 l, Incluye Contra
de Push / 8" to 12" Mixer Faucet 0,5 gal, with Push
Drain
EP2006-1.9 Nuva
Cada metro de altura de
su producto a la base
del tinaco equivalen a
(0,1 kg/cm²) [1,42 PSI].
Meter of height of your
product to the base of
the tub is equivalent to
(0,1 kg/cm²) [1,42 psi].
Herramienta Requerida
perico llave de plomero
Herramienta Incluida en su Producto / Tools Included in your Product
basin wrench
adjustable wrench
/ Required Tools
[email protected]
Original Spare Parts:
Consultancy and Technical
01(55)53339431
01800 909 2020 01 (55) 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5068, 5815 y 5913
Service:
53 33 94 21
01 800 890 0594
[email protected]
INSTALLATION GUIDE INSTALLATION GUIDE
1-02-2915-2
Instalación General
hot
cold
Caliente
Fría
*55 cm
(21,6”)
*20,3 cm
angle stops
válvulas
angulares
NPT
FFL
(8”)
*Recommended Dimmensions
*Medidas Recomendadas
(Nivel de Piso Terminado)
(Finished Floor Level)
/ General Installation
1Cierre el suministro de agua. / Close the water supply.
Ubique y cierre las válvulas de suministro de agua.
Generalmente se encuentran debajo del lavabo. Si se trata de un
reemplazo de grifo, quite el grifo viejo y limpie completamente la
superficie del lavabo.
Locate and close the water supply valve.
Usually found under the sink. If it is a replacement faucet, remove
the old faucet and clean the entire surface of the sink.
EP-2006
service key aereator
llave de aireador
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
ADVERTENCIA / WARNING
Esta guía de instalación aplica al producto en cualquier acabado. / This installation
guide applies to the product in any finish.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.
To reduce the risk of injury or property damage, read all instructions. Before installing the product, please
remember to use safety glasses. Apply building normative for any construction, installation, alteration,
extension or repair. As result of continuous improvement, the product illustration may change in appearance.
EP-2006
EP2006-1.9 0,25 3,55 24,5 6,0 85,3 588,3
Ensamble de Lavabo 8" a 12" Incluye Contra de
Push / 8" to 12" Mixer Faucet with Push Drain
llave hexágonal 1 1/16"
1 1/16"hexagonal wrench
Nuva
Requerimientos de Instalación
Installation Requirements
Requerimientos de Instalación
Installation Requirements
Modelo / Model
Mínima / Minimum Máxima / Maximum
kg/cm² PSI kPa kg/cm² PSI kPa
Para el correcto funcionamiento de éstos productos, se
recomiendan las siguientes presiones:
For the correct operation of these products, the following
pressures are recommended:

2
Inserte la salida en el lavabo y
verifique que se coloque el empaque.
/ Insert the faucet in the sink and verify
that the gasket is placed.
Coloque el separador, la rondana y
enrosque la tuerca para sujetar la
salida. / Place the spacer, washer and
tighten the nut to hold the faucet.
7Abra el suministro de agua y purgue
la línea de alimentación. / To purge
supply lines, open and close angle
stops.
válvula angular
(no incluida)
shutoff valve
(not included)
caliente
hot
fría
cold
8Enrosque las mangueras (no incluidas)
a los cuerpos laterales y posteriormente
a la línea de alimentación. / Screw
hoses (not included) to the lateral valve
input then to the angle stop.
23
Instalación Salida /
4
Faucet Installation
Apriete firmemente
la tuerca.
Thighten the nut.
Instalación Cuerpo Lateral
/ Installation Side Body
5
Instalación Cuerpo Lateral / Lateral Valve Installation
Instalación de las Mangueras
/ Installation of Hoses
6
Apriete el chapetón y el
cuerpo maneral.
/ Tighten the escutcheon
and the handle.
Limpie la superficie.
Clean the surface.
tuerca
nut
Retire la tuerca, rondana y el
separador / Remove the nut, washer
and spacer.
color rojo
red color
color azul
blue color
Inserte el cuerpo lateral con tuerca y rondana por la parte inferior, considerando la altura necesaria para el correcto funcionamiento de sus
manerales (no incluidos), inserte los chapetones (incluidos en sus manerales) y enrosque, posteriormente instale el cuerpo maneral. / Insert
the lateral valve with nut and washer by the bottom, considering the needed height for the correct operation of the handle (not included),
insert the escutcheon (included in its handles) and screw, then install the handle body.
separador
spacer
rondana
washer
empaque
gasket
empaque
gasket
tuerca
nut
separador
spacer rondana
washer
Enrosque el cuerpo central, al
espárrago de la salida, posteriormente
enrosque las mangueras (incluidas) al
cuerpo central y a los cuerpos laterales.
/ Screw the central body to the shank,
then screw the hose to the central body
and to lateral valve.
mangueras
(no incluidas)
hoses
(not included)
½-14-NPSM
válvula angular
( no incluida)
shutoff valve
(not included)
espárrago
shank stud
cuerpo central
central body
mangueras
hoses
Nota: Considerar la altura de manerales (No incluidos)
Note: Consider the height of handle (Not included)
*4,8 cm Mod. C-65
*5,5 cm Mod. C-62
*Recommended Dimmensions
*Medidas Recomendadas
nut
tuerca
washer
rondana
*4,8 cm
escutcheon
(included in its handle)
chapetón
(incluido en su maneral)
Mod. C-62
cuerpos laterales
lateral valves
Mod. C-65
*5,5 cm
Mod. C-62
Mod. C-65

/ Drain Installation
3
Instalación Contra Desagüe
/ Drain Installation
9 10 Coloque el empaque e inserte la contra. / Place the gasket
then insert the drain.
11 Inserte el empaque cónico, la rondana y apriete la tuerca. /
Insert the conical gasket, washer and tighten the nut.
Desarme la contra desagüe.
Exploded drain.
protector
tuerca
cap protector
nut
contra de push
push drain
conical gasket
rondana
washer
empaque cónico
tubo unión
joint pipe
gasket
empaque
Alinear la insignia
con el lavabo.
Align Logo with sink.
contra
grid drain
empaque
gasket
conical gasket
rondana
washer
tuerca
nut
empaque cónico
Enrosque el tubo unión céspol y posteriormente el céspol (no
incluido). / Screw the joint pipe and then to trap drain (not
included).
12
céspol (no incluido)
Colocar teflón en las
uniones roscadas.
Place plumber tape in
the threaded joints.
tubo unión céspol
joint pipe
Mod. TV-016 or TV-017
Mod. TV-016 ó TV-017
trap drain (not included)
Instalación para Lavabo sin
/ Installation for
Rebosadero
Lavatory without Overflow
13 Desenrosque la cubierta y extensión
superior, coloque el inserto (incluido) en
el cuerpo contra con los o'rings y
empaque. Posteriormente reensamble.
/ Unscrew the cover and upper
extension, place the insert (included) in
the body drain with o'ring and gasket
then reassemble.
cubierta
cover
empaque
gasket
o’rings
extensión superior
upper extension
inserto (incluido)
insert (included)
cuerpo contra
body drain
Operación
/ Operation
14 Abra el suministro de agua. / Open
the water supply.
caliente
fría
cold water
hot water
Revise que no existan fugas
encima y debajo del lavabo.
Check for leaks up and
down the lavatory.
15 Los manerales (no incluidos) tienen
una rotación de 90° para abrir, cerrar
y regular la temperatura del agua. /
The handles (not included) have a
rotation of 90° to open, close and
adjust the water temperature.
+ caliente
hot
+ fría
cold

16 17 18
4

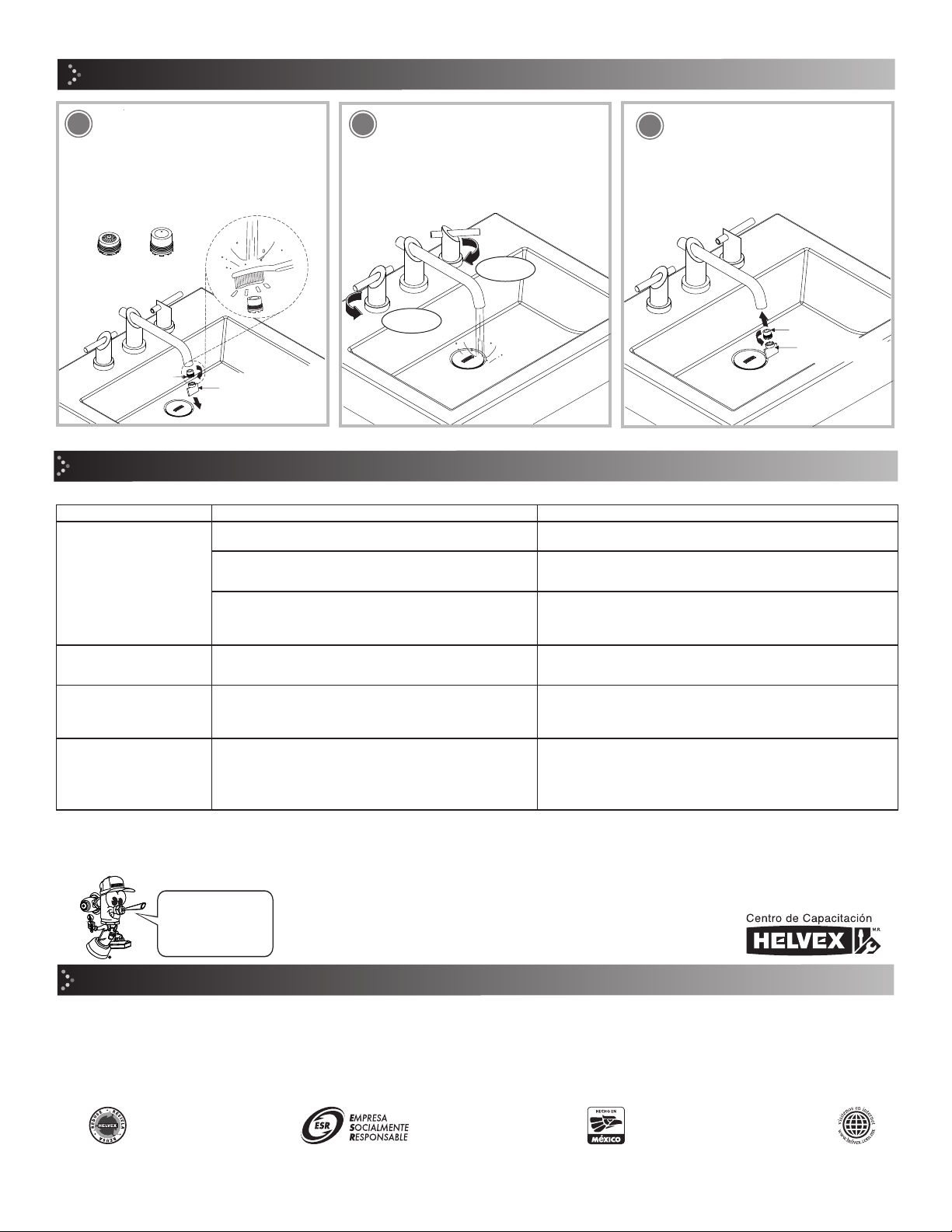

Mantenimiento del Aireador / Aereator Maintenance
aerator
aireador
llave para aireador
aerator wrench
Desenrosque el aireador con la llave
(incluida) y límpielo a chorro de agua
con un cepillo suave. / Remove the
aerator with wrench (included) and clean
water jet with a soft brush.
Para purgar, deje correr el agua caliente
y fría durante al menos 15 segundos
cada una. / To purge flush hot and cold
water for at least 15 seconds each.
Enrosque nuevamente el aireador a la
salida. / Screw the aerator back on
faucet.
aerator
aireador
aerator service key
(included)
llave para aireador
(incluida)
EP-2006
EP2006-1.9
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Nota: Vea nuestros tips en la pag. www.helvex.com.mx
It is very important to follow the instructions below to preserve HELVEX products
finishes, shiny and in perfect condition:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finish.
4. It is recommended to clean your product daily.
Note: See our tips on: www.helvex.com.mx
Recomendaciones de Limpieza / Cleaning Recommendations
In Guadalajara:
Contact:
Enter our free
training courses.
In Monterrey:
En la Ciudad de México:
In Mexico City:
En Monterrey:
En Guadalajara:
01 55 53 33 94 00
Ext. 5804, 5805 y 5806 (0133) 36 19 01 13
Comunícate:
Participa en nuestros
cursos gratuitos
de capacitación.
(0181) 83 33 57 67
(0181) 83 33 61 78
HELVEX, S. A. DE C. V. Calzada Coltongo # 293, Col. Industrial Vallejo, Del. Azcapotzalco, C. P. 02300, Ciudad de México.
Posibles Causas y Soluciones / Troubleshooting
No se colocó el empaque. / The gasket is not placed
Problema / Problem Causas / Causes Soluciones / Solutions
Aireador obstruido / Clogged areator.
La presión de operación no es la adecuada. /
The operating pressure is not adequate.
Las válvulas angulares no están totalmente abiertas. /
Angle valves are not fully open.
Retire el aireador y límpielo (Pag. 4, paso 16) .
/ Remove the aereator and clean (Page 4, step 16).
Abrir totalmente las válvulas angulares. (Pag. 3, paso 14).
/ Fully open angle valves (Page 3, step 14).
La salida está floja.
/ The faucet is loose.
La tuerca espárrago no está apretada.
/ The shank not is tight. Apriete firmemente la tuerca espárrago (Pag. 2, paso 4).
/ Tigthen the shank nut / (Page 2, step 4).
Hay fuga en las conexiones.
/ There are leaks in the
connections.
Posiblemente no estén firmemente apretadas.
/ Possibly is not tight.
Apriete firmemente la conexión (Pag. 2, paso 6 y 8) instalación de
mangueras. / Thigten the connection (Page 2, step 6 and 8) Install hoses.
No sella la contra.
/ Drain does not seal.
Coloque el empaque de la contra superior y apriete firmemente.
/ Place gasket drain and firmly tighten.
Existe poco flujo de agua.
/ There is some water flow.
Verifique la presión en los requerimientos de instalación (Pag. 1). /
Verify the pressure in the installation requirements (Page 1).
caliente
hot
fría
cold
