Helvex SQUADRA E-710 User manual

perico
adjustable
wrench
INSTALLATION GUIDE
GUÍA DE INSTALACIÓN
1-05-2179-2
Artículos Incluidos en el Producto /
llave allen 5/64"
5/64" allen wrench
teflón
Herramientas y Materiales Recomendados /
Recommended Tools and Materials
plumber’s
tape
Hardware Included in the Product
SQUADRA E-710
E-710
E-710
destornillador de cruz
phillips screwdriver
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
To reduce the risk of injury or property damage, read all instructions before installing the product. Please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
ADVERTENCIA / WARNING
Esta Guía de Instalación Aplica al Producto en Cualquier Acabado
This Installation Guide Applies to the Product in any Finishing
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.
Cada metro de altura de
su producto a la base del
tinaco equivalen a
(0,1 kg/cm²) [1,42 PSI].
Every meter of height of
your product to the base
of the tube is equivalent
to (0,1 kg/cm²) [1,42 PSI].
Requerimientos de Instalación
Installation Requirements
Requerimientos de Instalación
Installation Requirements
Modelo / Model Mínima / Minimum Máxima / Maximum
kg/cm² PSI kPa kg/cm² PSI kPa
Para el correcto funcionamiento de éstos productos, se
recomiendan las siguientes presiones:
For the correct operation of these products, the following
pressures are recommended:
0,8 11,37 78,45 6,0 85,3 588,3
1
/ Dimensions for Installation
Dimensiones para la Instalación
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
[email protected]
Original Spare Parts:
Consultancy and Technical
(52) 55 53 33 94 31
(52) 55 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5913, 5068 y 4815
Service:
(52) 55 53 33 94 21
[email protected]
www.refaccioneshelvex.com.mx
cutter silicón antihongos
antifungus silicone
Monomando para Regadera o Tina sin Desviador
Single Handle Control for Shower or Tub Spout without Diverter
E-710
Ranure el muro con las dimensiones indicadas en los diagramas. / Slot the wall with the dimensions
shown in the diagrams.
Vista Superior / Top View Vista Frontal / Front View
*1,20 m
(47,2”)
NPT Nivel de Piso Terminado
FFL Finished Floor Level
pared con
acabado final
finished wall
*Medidas Recomendadas / Recommended Dimensions
A
*B
C
D
NPT
FFL
4,59
(1,81)
5,2
(2,07)
5,91
(2,33)
1,32 cm (RI) Rango de Instalación
(0,52") (IR) Installation Range
A*B CD
Acotación: cm (pulg.) / Dimension: cm (inch.)
Modelo / Model
10,0
(3,93)
2
Medidas Recomendadas /
Recommended Dimensions
*1,90 m
74,8”
cámara
de aire
air chamber
NPT
FFL
*20-30 cm
7,8"-11,8"
max.
30 cm
max.11,8”
*70 cm
27,5” min.
tapón
plug
tubo Ø ½”
(no incluído)
Ø ½” tube
(not included)
1,20 m
(47,2")

Instalación General / General Installation
2
3
Enrosque los conectores (no incluidos) con tubería (no incluida) a las conexiones de la caja. / Screw the connectors (not included) with the pipe (not
included) to the box connections.
VISTA FRONTAL
FRONT VIEW Coloque teflón en las
conexiones roscadas. /
Apply plumber’s tape around
the threaded connections.
1/2" - 14 NPT
(color azul)
entrada de agua fría
(blue color)
cold water inlet
1/2" - 14 NPT
(color rojo)
entrada de agua
caliente
(red color)
hot water inlet
codo roscado
(no incluido)
threaded elbow
(not included)
5Inserte la caja armada dentro del ranurado de la pared, nivele y fije la
instalación. / Insert the assembly box within the slotted wall, level
and fix the installation.
nivel
level
Se considera que la caja está nivelada en el plano
horizontal y vertical, cuando la burbuja está en el centro. /
The box is considered to be level in the horizontal and
vertical plane, when the bubble is in the center.
burbuja
bubble
Nota: Asegúrese de que el acabado final se instalará dentro del Rango de
Instalación (RI). / Note: Make sure that the finished wall will be installed
within the Installation Range (IR).
Desenrosque los tornillos para retirar la cubierta de plástico y
desenrosque el chapetón y la tuerca para retirar el cartucho, purgue
la instalación. Vuelva a ensamblar. / Unscrew the screws to remove
the plastic cover and unscrew the escutcheon and nut to remove the
cartridge, purge the installation. Reassemble.
cartucho
cartridge
tuerca
nut
chapetón
escutcheon
cubierta de plástico
plastic cover
tornillo
screw
Tipos de Instalación Recomendados / Recommended Installation Types
Para salida de tina
sin desviador.
For tub spout
without diverter.
Para salida de tina con desviador y para regadera.
For tub spout with diverter and shower head.
Para regadera.
For shower head.
4
6
(*) No incluido
(*) Not included
1/2" - 14 NPT
(color negro)
*salida a la tina o a la *regadera
(black color)
*tub spout or *shower head outlet

3
13

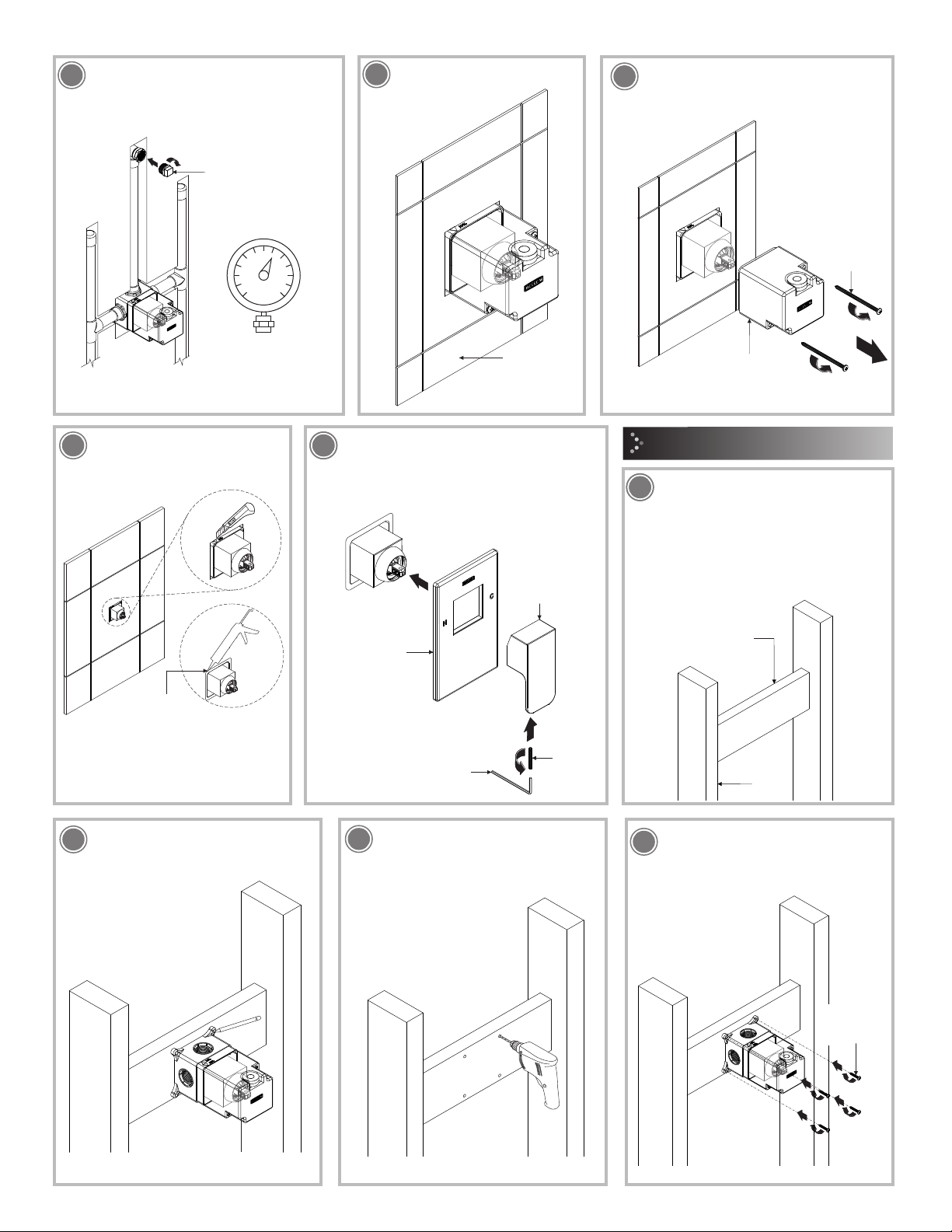

Instalación en Muro Falso /
Drywall Installation
9
212 Considerar estructuras de madera o metal
para instalar la caja en el muro falso.
Verifique el Rango de Instalación en el paso
1, las Medidas Recomendadas y el Tipo de
Instalación en los pasos 2 y 3. / Consider
wood or metal structures to install de box on
drywall panels. Verify the Installation
Range in the 1 step, the Recommended
Dimensions and Installation Type in the 2
and 3 steps.
Ubique la caja y marque los barrenos en la
estructura. /Locate the box and mark the
holes on the structure.
Barrene las marcas. /Drill the marks.
soporte
vertical
stud
soporte transversal
cross brace
Coloque la caja y enrosque los tornillos
(no incluidos) para fijar. /Place the box
and screw the screws (not included) to fix.

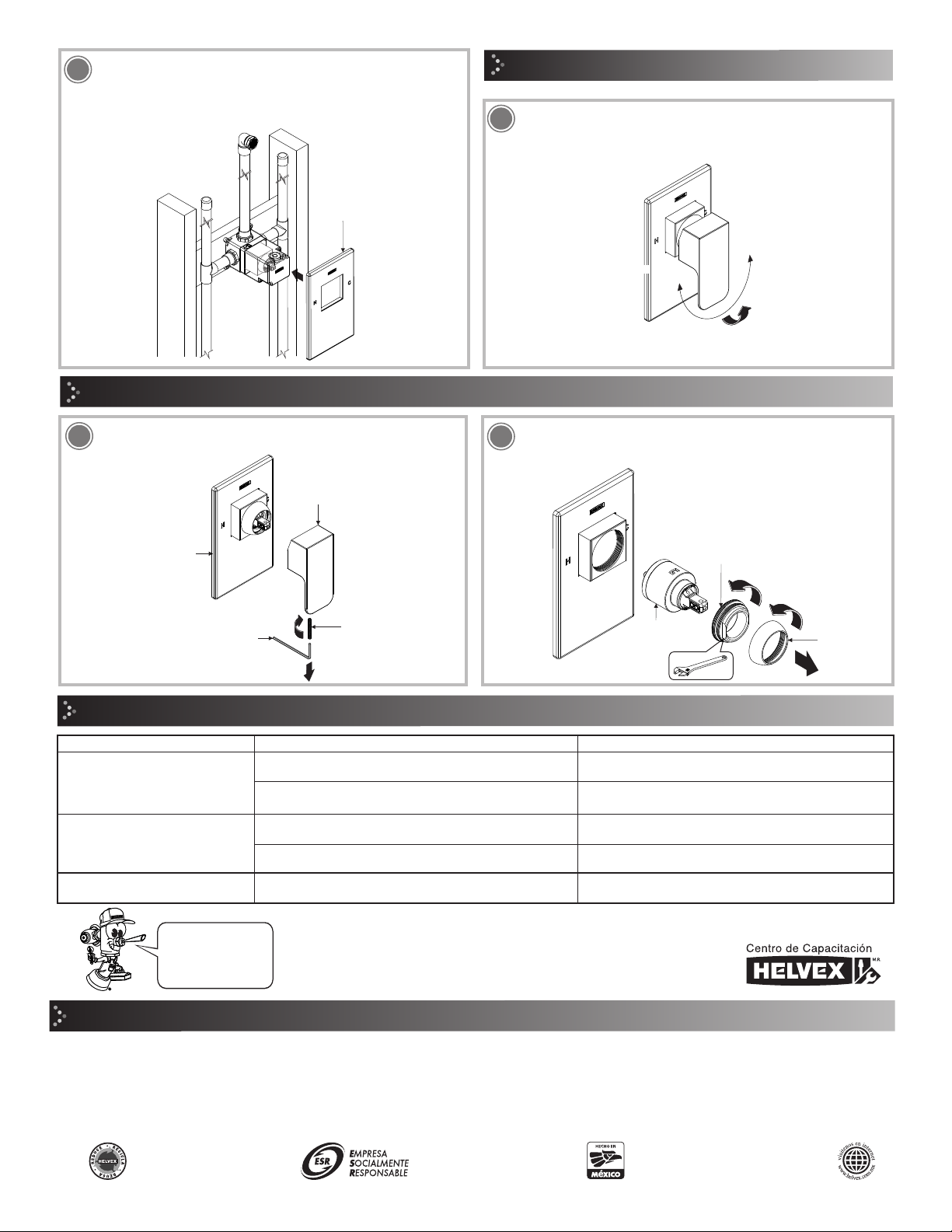

10 Inserte el chapetón y el maneral, posteriormente
enrosque el opresor con la llave allen (incluida)
para fijar. / Insert the escutcheon and handle,
then screw the set screw with the allen wrench
(included) to fix.
Recorte el sobrante de la caja. / Trim
the excess from the box.
Aplique silicón alrededor del corte de la caja,
sellando entre la caja y el acabado final. / Apply
silicone around the cut of the box, sealing
between the box and the finished wall.
15
14
silicón antihongos
antifungus silicone
llave allen
allen wrench
opresor
set screw
chapetón
escutcheon
maneral
handle
tornillo
(no incluido)
screw
(not included)
Mantenga hermética la instalación y genere
una prueba de fuga a la presión de operación
(0,8 - 6 kg/cm²). / Keep the installation airtight
and generate a leak test at the operating
pressure (11,37 - 85,3 PSI).
Nota: Asegúrese de que no exista ninguna fuga en la
instalación. / Note: Make sure that there is no leakage in the
installation.
tapón (no incluido)
cap (not included)
kg/cm²
PSI
Instale la pared con acabado final. /
Install the finished wall. Desenrosque los tornillos y retire la cubierta
de plástico. / Unscrew the screws and remove
the plastic cover.
cubierta de plástico
plastic cover
tornillo
screw
pared con
acabado final
finished wall
78
211

4
Posibles Causas y Soluciones / Troubleshooting
Problema / Problem Causas / Causes Soluciónes / Solutions
Existe poco flujo de agua.
/ There is low water flow. Verifique la presión mínima requerida (Pág. 1).
/ Check the minimum pressure required (Page 1).
Apriete firmemente las conexiones (Pág. 2, paso 4). /
Thigtened the connections firmly (Page 2, step 4).
La presión de operación no es la adecuada. /
The operating pressure is not adequate.
Las conexiones no están apretadas correctamente. /
The connections are not tightened correctly.
Limpie o reemplace el cartucho (Pág. 4, pasos 18 y 19).
/ Clean or remplace the cartridge (Page 4, steps 18 and 19).
El cartucho puede estar obstruído.
/ The cartridge may be clogged.
El opresor no está apretado. / The set screw is not tight.
El maneral está flojo.
/ The handle is loose.
Apriete firmemente el opresor (Pág. 3, paso 11).
/ Tighten the set screw firmly (Page 3, step 11).
HELVEX, S. A. DE C. V. Calzada Coltongo # 293, Col. Industrial Vallejo, Alcaldía Azcapotzalco, C. P. 02300, Ciudad de México.
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Visite nuestras páginas www.helvex.com.mx para México y www.helvex.com
para el mercado Internacional
It is very important to follow the instructions below to preserve HELVEX products
finishes, shiny and in perfect condition:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finish.
4. It is recommended to clean your product daily.
Visit our pages www.helvex.com.mx for Mexico and www.helvex.com
for the International market.
Recomendaciones de Limpieza / Cleaning Recommendations
In Guadalajara:
Contact:
Enter our free
training courses.
In Monterrey:
En la Ciudad de México:
In Mexico City:
En Monterrey: En Guadalajara:
(52) 55 53 33 94 00
Ext. 5806, 5805 y 5804
33 36 19 01 13
Comunícate:
Participa en nuestros
cursos gratuitos
de capacitación.
81 83 33 57 67
81 83 33 61 78
Operación / Operation
abrir
open
+ fría
+ cold
/ Cartridge Replacement
Cambio de Cartucho
cartucho
cartridge
tuerca
nut
chapetón
escutcheon
17
18
chapetón
escutcheon
maneral
handle
opresor
set screw
llave allen
allen wrench
Hay fuga en las conexiones. /
There are leaks in the connections Colocar cinta teflón en las conexions (Pág. 2, paso 4). /
Place the plumber’s tape on the connections (Page 2, step 4).
No se colocó cinta teflón en las conexiones. /
Did not place plumber’s tape on the connections.
Para abrir y cerrar el flujo de agua, levante y baje el maneral. Para
regular la temperatura del agua, gire a la izquierda para caliente y gire
a la derecha para fría. / To open the water flow lift the lever and to
close push the lever. To adjust the water temperature, turn left for hot
and turn right for cold.
Nota: Después de bañarse se recomienda limpiar el monomando con un trapo.
Note: After to take a shower the recomendation is clean the shower single control with
a cloth.
Abra la alimentación general del agua. / Open the general water supply.
Desenrosque el opresor con la llave allen (incluida) para retirar el
maneral. / Unscrew the set screw with the allen wrench (included) to
remove the handle.
Desenrosque el chapetón y la tuerca, retire y reemplace el cartucho.
Arme nuevamente. / Unscrew the escutcheon and nut and remove
and replace the cartridge. Reassembly.
muro falso
dry wall
Instale la tuebería siguiendo el paso 4 y 5, purgue la instalación como
en el paso 6. Finalice la instalación siguiendo los pasos 7, 8, 9, 10 y
11. / Install the tubing following the 4 and 5 steps, purge the
installation how the 6 step. Finish the installation by following steps 7,
8, 9, 10 and 11.
16
19
+ caliente
+ hot
