hepco & becker 6307623 00 01 User manual

1
C-Bow Taschenhalter / C-Bow holder
Ducati Streetfighter V4 / S
2020-
Artikel Nr.: / Item-no.:
6307598 00 01 schwarz/black
Ducati Panigale V4 / S / R
2018-
Artikel Nr.: / Item-no.:
6307623 00 01 schwarz/black
141020/210121
INHALT
CONTENT
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
2x 700007063 C-Bow schwarz
1x 700011036 Halter
1x 700011037 Schraubensatz:
2x 700007063 C-Bow black
1x 700011036 Holder
1x 700011037 Screw kit:
Verlängerung/extension Ratsche/Ratchet
4x Zylinderschraube M8x25
2x Zylinderschraube M6x50 10.9
6x Sechskantschrauben M6x16
6x U-Scheiben Ø6,4
8x Abdeckkappe M6
2x Selbstsichernde Mutter M6
2x Karosseriescheibe Ø6,4xØ18
2x Sprengring Ø6,4
4x Allen screw M8x25
2x Allen screw M6x50 10.9
6x Hexagon bolt M6x16
6x Washer Ø6,4
8x Cover cap M6
2x Self lock nut M6
2x Body washer Ø6,4xØ18
2x Snap ring Ø6,4
Baubreite 43cm
Width: 43cm
106 Set

2
6307598 00 01 / 6307623 00 01
WICHTIG
IMPORTANT
Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen.
Für den Bereich der BRD gilt: Ein Eintrag in die Fahrzeugpapiere ist nicht erforderlich.
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,wie
man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
Ziehen sie alle zugänglichen Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf
das entsprechende Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist.
Anzugsmomente beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
VORBEREITUNG
PREPARING
Die Soziusfußrastenhalter entfernen. Für eine bessere Zugänglichkeit auf der rechten Seite, die Kunststoffverkleidung des
Abgasrohres lösen (hierfür die kleinen Schrauben entfernen). Die Bolzen der Soziusfußrasten entfernen.
Vorsicht, dass die Druckkugel nicht verloren geht.
Remove the passenger footrest holders. For better access on the right side, loosen the plastic cover of the exhaust pipe
(remove the small screws for this). Remove the bolts of the pillion footrest holders.
Be careful not to lose the pressure ball.
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
1
2x
2x
2x
2x
2x

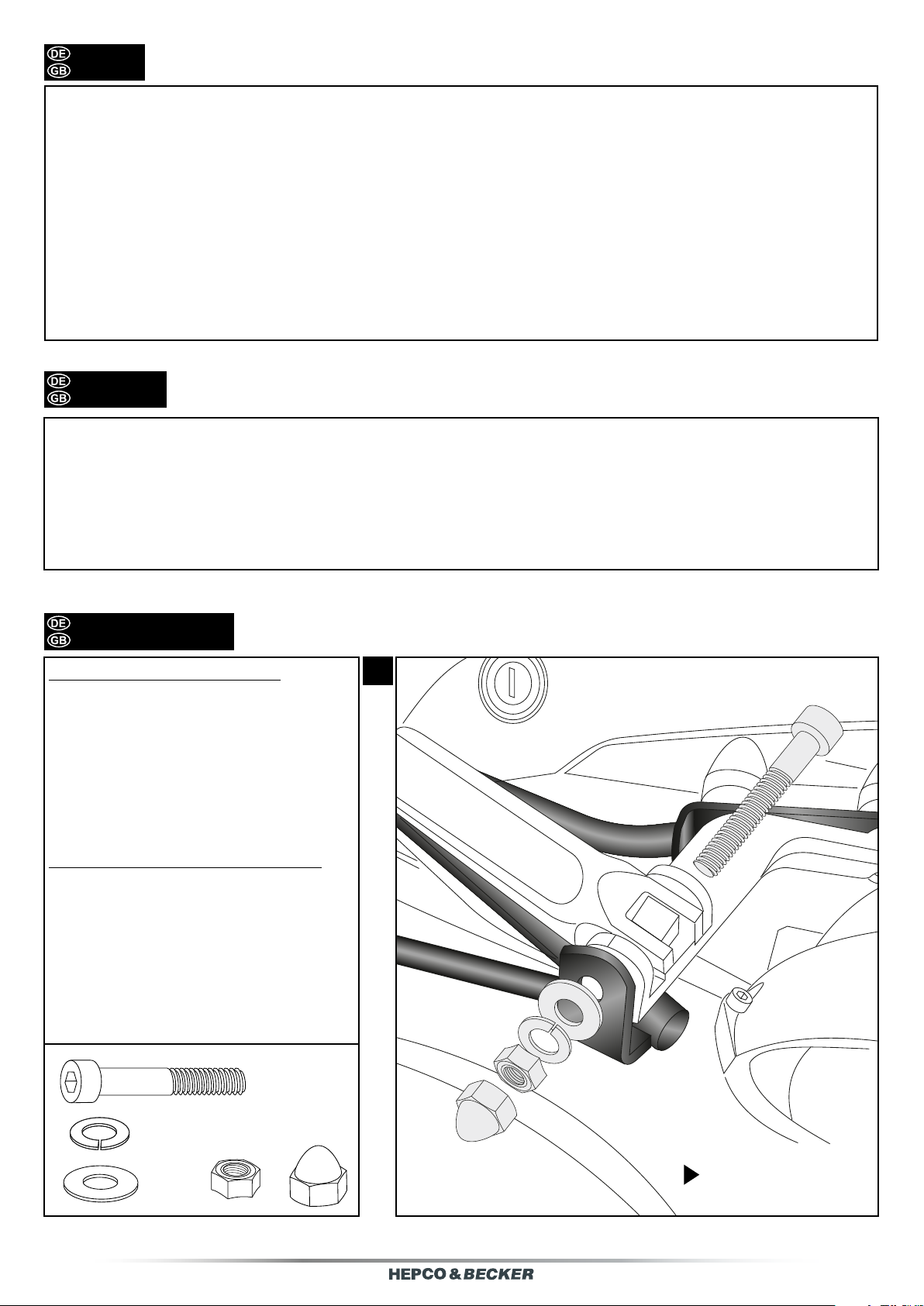

Montage Halter unten rechts/links:
Nun jeweils den Fußrastenhalter am unteren
Verschraubungspunkt des C-Bow Halters posi-
tionieren und mit der Zylinderschraube M6x50
fixieren (Druckkugel nicht vergessen!).
Von der Unterseite mit Karosseriescheibe
Ø6,4xØ18, Sprengring Ø6,4 sowie
selbstsichernder Mutter M6 sichern.
Abdeckkappen auf die Muttern fügen.
Fastening of the holder bottom right/left:
Now position each footrest holder at the
lower screwing point of the C-Bow holder
and fix it with the allen screw M6x50 (do not
forget the pressure ball!).
Secure from the underside with a Ø6,4xØ18
body washer, Ø6,4 snap ring and self lock
nut M6. Add cover caps on the nuts.
Fahrtrichtung/driving direction

3
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Germany
Tel.: [phone] - 1453 - 100
Fax: [phone] - 1453 - 120
eMail: [e-mail]
www.hepco-becker.de
ACHTUNG
CAUTION
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren! Abgebaute Teile wieder montieren.
Bitte beachten Sie unsere beigefügten Serviceinformationen.
Control all screw connections after the assembling for tightness! Reassemble the dismantled parts.
Please notice our enclosed service information.
3
6x
6x 6x
Montage der C-Bows rechts/links:
An dem montierten Halter.
Dazu die Sechskantschrauben M6x16
und die U-Scheiben Ø6,4 verwenden.
Abdeckkappen auf die Schraubenköpfe fügen.
Fastening of the C-Bows right/left:
On the mounted holder.
Use hexagon bolts M6x16 and washers Ø6,4.
Fit the cover caps onto the screw heads.
6307598 00 01 / 6307623 00 01
2
4x
Montage Halter oben rechts/links:
Die Montage erfolgt am Rahmen in den nun
freien Gewinden mit den Zylinderschrauben
M8x25.
Fastening of the holder top right/left:
On the free threads at the frame with allen
screws M8x25.
Fahrtrichtung/driving direction
