Hess BURGOS User manual

1
Gebrauchsanleitung
Installation and Operating Instructions
Notice de montage et d´installation
Manual de instrucciones
Istruzioni d’uso
BURGOS
2019/12/A
LED

2
Wichtige Hinweise
Important Information
Consignes importantes
Observaciones importantes
Indicazioni importanti
Die Leuchte darf nur mit kompletter
Schutzabdeckung betrieben werden.
Only operate this luminaire when it is
in a closed state, i.e. with closed cover.
Ne faire fonctionner le luminaire
qu´avec le couvercle de protection fermé.
La luminaria debe funcionar única-
mente con las cubiertas de protección al
completo.
L’apparecchio di illuminazione può
essere utilizzato solo con le coperture di
sicurezza complete.
Es dürfen nur die vom
Leuchtenhersteller vorgeschriebenen
Ersatzteile eingesetzt werden. Die
Vorschriften der Lampenhersteller sind zu
beachten.
Only replacement parts specified by
the lighting fixture manufacturer may be
used. In addition, the lamp manufacturer’s
instructions must be followed.
Seules les pièces de rechange prévues
par le fabricant des luminaires doivent être
utilisées. Observez les consignes du fabri-
cant de lampes.
Se deben utilizar únicamente las
lámparas y repuestos definidos por el fabri-
cante. Deben observarse las indicaciones
del fabricante.
Possono essere utilizzati solo i ricam-
bi prescritti dal costruttore dell’apparecchio.
Attenersi alle norme del costruttore della
lampada.
Fremdmasten müssen gemäß DIN EN
40 zertifiziert sein.
All poles provided by others must be
certified in compliance with DIN EN 40.
Les mâts provenant de tiers doivent
être certifiés selon DIN EN 40.
Los postes ajenos a Hess deben
estar homologados según DIN EN 40.
FI pali di altri costruttori devono
essere omologati secondo DIN EN 40.
Montage- und Wartungsarbeiten sind
nur mit Originalteilen durchzuführen. Für die
Installation und den Betrieb sind die nati-
onalen und internationalen Vorschriften zu
beachten. Werden nachträglich Änderungen
an Leuchten vorgenommen, so gilt derjenige
als Hersteller, der diese Änderungen vor-
nimmt. Hess Licht + Form übernimmt keine
Haftung für Schäden, die durch unsach-
gemäßen Einsatz entstehen. Montage nur
durch Fachpersonal.
Only use original parts for mainte-
nance and installation of this luminaire.
National and international regulations and
laws apply to the installation and opera-
tion of this lighting fixture. If modifications
are made to the luminaire, the party who
made the modifications shall be considered
the legal manufacturer thereafter. Hess
Licht + Form does not accept liability for
any damages that occur due to improper or
unskilled actions. Only qualified persons are
permitted to install and assemble products
obtained from Hess Licht + Form.
Tous travaux de montage et d‘entre-
tien ne doivent être effectués qu‘avec des
pièces d’origine. Observez les consignes
de sécurité électriques nationales et inter-
nationales lors de l’installation et lors du
fonctionnement. En cas de modifications
ultérieurement apportées aux luminaires, la
personne responsable de ces modifications
est considérée comme le fabricant. Hess
Licht + Form n’assume aucune responsabi-
lité pour les dommages résultant d’une uti-
lisation non conforme. Le montage ne doit
être effectué que par des spécialistes.
Durante la instalación y el funciona-
miento deben observarse las normativas
nacionales e internacionales aplicables. En
caso de modificaciones ulteriores en lumina-
rias/postes, se considerará como fabricante
quienquiera que haya efectuado dichas
modificaciones. Hess Licht + Form declina
cualquier responsabilidad sobre daños por
uso indebido. Montaje únicamente por per-
sonal técnico cualificado.
Per gli interventi di montaggio e di
manutenzione vanno utilizzati esclusiva-
mente pezzi originali. Per l’installazione e il
funzionamento attenersi alle norme naziona-
li e internazionali. Se in un secondo tempo
vengono apportate modifiche agli apparec-
chi, viene considerato costruttore chi ha
effettuato le modifiche. Hess Licht + Form
non risponde in alcun modo di danni causati
da un impiego non corretto. Il montaggio va
effettuato solo da personale esperto.
LED-Modul: Risikogruppe 2, nicht in
den Strahl blicken!
Die Leuchte ist so zu positionieren, dass
längeres in die Leuchte schauen in einem
geringeren Abstand als 0,4m nicht zu erwar-
ten ist.
LED module risk group 2, do not look
into the beam!
Position the luminaire to avoid extended
viewing into the luminaire at a distance of
less than 0,4m.
Module LED, groupe des risques 2, ne
pas regarder le rayon.
Positionnez le luminaire afin d´éviter d`y
regarder longtemps à une distance inférieure
à 0,4m.
Módulo LED grupo de riesgo 2, no fije
la vista en le rayo.
La luminaria debe posicionarse de tal mane-
ra que se evita mirar directamente a la luz
a una distancia menor a 0,4m durante un
tiempo prolongado.
Modulo LED gruppo a rischio 2, non
fissare direttamente la luce.
L`apparecchio deve essere posizionato in
modo da evitare la possibilità di volgere
a lungo lo sguardo verso di esso ad una
distanza inferiore a 0,4m.
!

3
PMMA Reinigung
PMMA cleaning instructions
Conseil de nettoyage
Indicaciones para la limpieza
Indicazioni per la pulizia
PMMA Reinigung
Leuchtenabdeckungen aus PMMA-
Kunststoff dürfen nur mit Wasser und
Spülmittel, bei starken Verschmutzungen
mit Waschbenzin gereinigt werden. Andere
Mittel sind nicht erlaubt, insbesondere
die Verwendung von alkoholhaltigen
Reinigern (Spiritus, Glasreiniger, etc.) oder
Kaltreinigern führen zur Beschädigung der
Oberfläche.
PMMA cleaning instructions
Only use a mild detergent and water to
clean luminaire covers and enclosures of
PMMA plastic. If the PMMA is very heavily
soiled, you may use benzene, but with
great care and sparingly. Do not use any
other agents; in particular, alcohol-contai-
ning cleaners (spirits, glass cleaner, etc.)
or cold cleaning solvents will damage the
surface of the PMMA.
Conseil de nettoyage
Les couvercles de luminaire en matière
plastique (de verre acrylique) sont à net-
toyer exclusivement avec de l‘eau et un
produit vaisselle, l‘éther de pétrole est
autorisé en cas d‘encrassements tenaces.
Tout autre produit est proscrit, notam-
ment l‘emploi de détergents contenant de
l‘alcool (white-spirit, produits pour vitres,
etc.) ou de détergents à froid qui endom-
mageraient la surface.
Indicaciones para la limpieza
Las cubiertas de luminaria en metacrilato
deben limpiarse únicamente con agua y
detergente, y con éter de petróleo en caso
de suciedad importante. Se prohíbe utili-
zar otros agentes de limpieza. Los agentes
de limpieza que contengan alcohol (alcohol
etílico, limpiacristales, etc.) o desengra-
santes, en particular, pueden dañar la
superficie.
Indicazioni per la pulizia
Per la pulizia degli schermi in polimetilme-
tacrilato utilizzare solo acqua e detergente
o benzina solvente in caso di forte imbrat-
tamento. Non è consentito l’impiego di altri
mezzi; in particolare detergenti contenenti
alcol (spirito, detergente per vetri, ecc.) o
detergenti a freddo danneggiano la super-
ficie.
Bei Wartungsarbeiten und beim
Lampenwechsel muß das Element
spannungsfrei sein.
Es muß Schutzkleidung getragen werden.
When performing maintenance and
changing the lamp, always make sure that
the power is off in the luminaire (entire col-
umn). Protective clothing must be worn.
Lors de tous travaux d’entretien et
lors du remplacement d’une source lumi-
neuse, il faut absolument mettre le module
hors circuit.
Il faut absolument porter un vêtement
protecteur.
Durante los trabajos de manteni-
miento y de sustitución de lámparas el
módulo debe permanecer sin tensión, y se
deberá llevar vestimenta de protección.
Durante gli interventi di manutenzio-
ne e la sostituzione delle lampade il modu-
lo non deve essere sottoposto a tensione.
È inoltre necessario indossare abiti di pro-
tezione.
Die Leuchte ist weitestgehend
wartungsfrei. Es ist jedoch auch vorge-
sehen, dass der LED-Träger komplett
getauscht werden kann.
This luminaire is virtually mainte-
nance-free. The luminaire is designed,
however, to permit the LED board to be
replaced.
Le luminaire est pratiquement sans
entretien. Toutefois, un changement
complet du support de LED est
également prévu.
La luminaria no requiere manten-
imiento en su mayor parte. Sin embargo,
también se ha previsto que el portador
LED se pueda cambiar al completo.
Il apparecchio non richiede
praticamente nessuna manutenzione.
Tuttavia è prevista la sostituzione
completa del supporto LED.
Vorbereitende Arbeiten zum
Aufstellen des Mastes entnehmen Sie bitte
der separaten Empfehlung.
Please refer to the separate recom-
mendation for preparatory work for erect-
ing the pole.
Concernant les travaux préliminaires
pour l’installation du mât merci de consul-
ter la recommandation ci-jointe.
Referente a los trabajos preparato-
rios para la instalación del poste consulte
por favor la recomendación adjunta.
Per i lavori preparatori per
l‘installazione del palo, fare riferimento
alla raccomandazione separata.

4

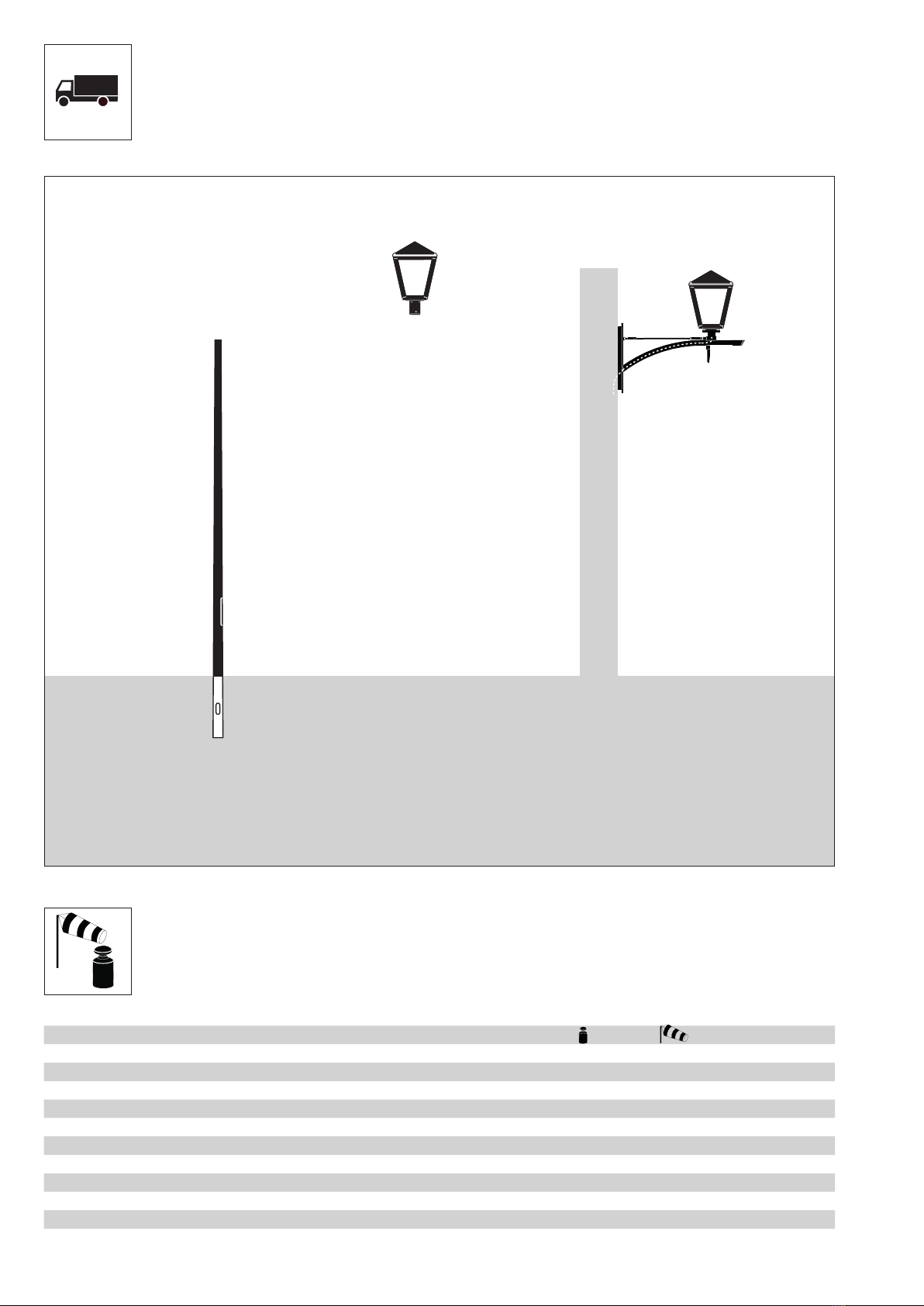

Lieferumfang
Included in Luminaire Purchase
Matériel fourni
Programa de entrega
Volume di consegna
• 4000 •
• 358 •
• 358 •
• 800
• 598 •
• 315 •
Ø76
• •
Ø124
• •
Ø81
• •
Ø100
• •
20.23901.4000 20.13920.1
20.43900.0
20.13920.1
Gewichte / Windangriffsflächen
Weight / Wind Catching Surface
Poids / Surface de résistance au vent
Pesos / Superficie expuesta al viento
Pesi / Superficie di resistenza al vento
Kg m²
20.13920.1 9,5 0,13
20.23901.4000 34,2
20.43900.0 7,2 0,06
• 522 •

5
1.b1.a
3.
4.

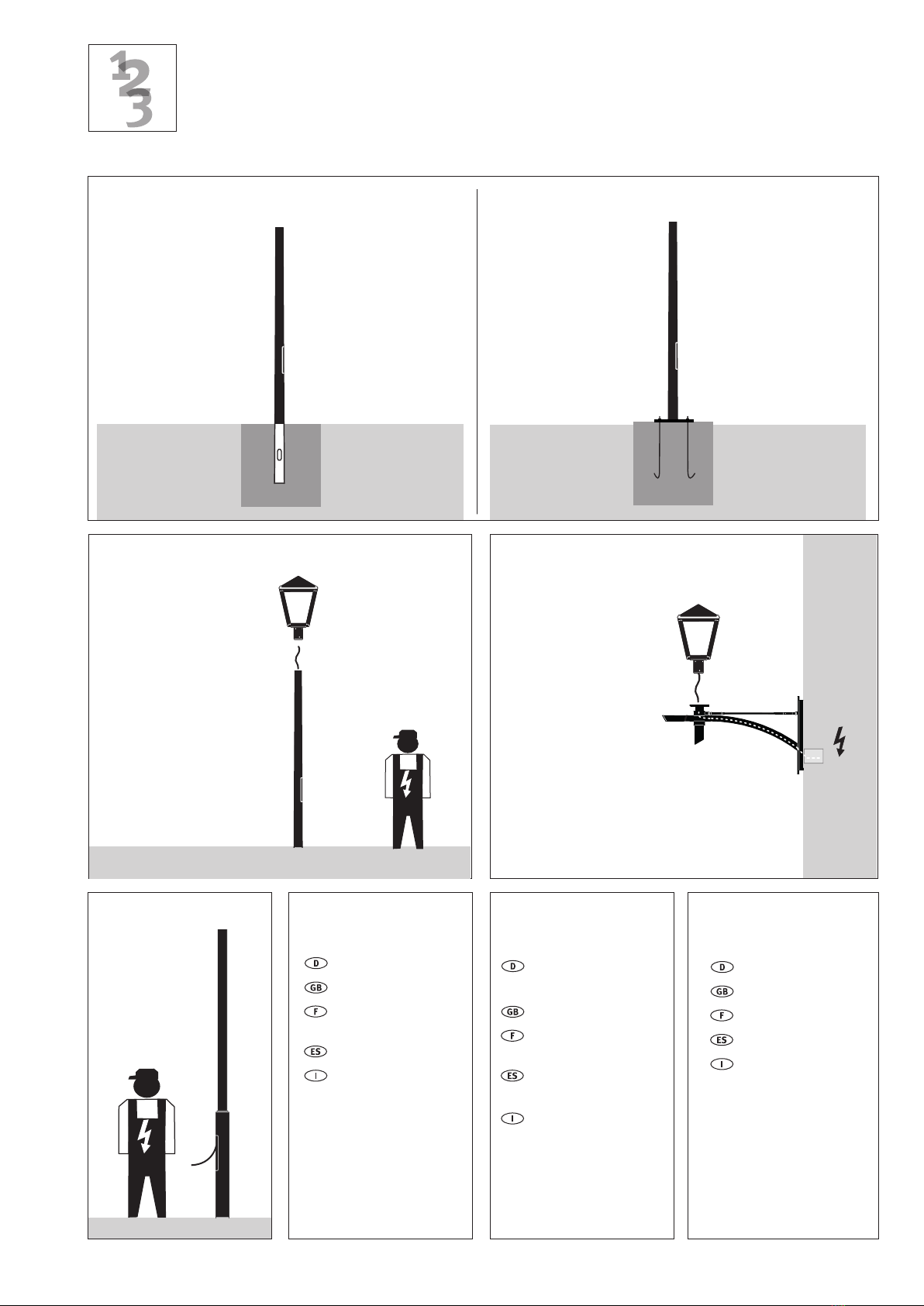

Empfohlene Montagefolge
Recommended Installation Procedure
Déroulement de montage recommandé
Secuencia de montaje recomendada
Sequenza di montaggio consigliata
2.
6.

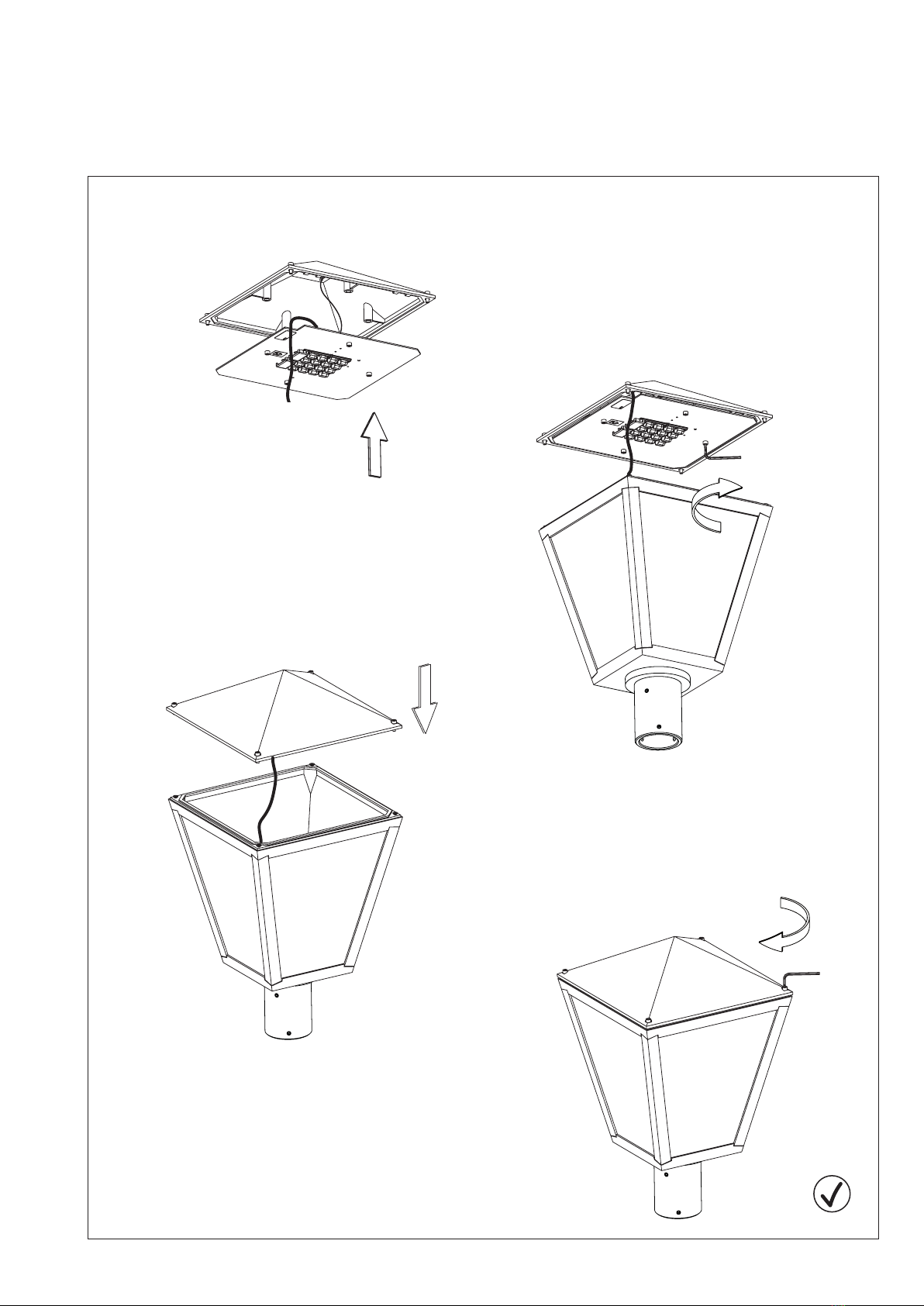

Wartung
Maintenance
Entretien
Mantenimiento
Manutenzione
7.
Einstellmöglichkeiten
“DIM Modul“
Settings “DIM Modul”
Possibilités de réglage
du “Module DIM“
Posibilidades de ajuste
„Módulo DIM“
Possibilità di regolazio-
ne del „Modulo DIM“
Kabelbelegung
Wiring diagram
Positionnement brins
de câble
Tendido de cables
Assegnazione dei cavi
5.

6

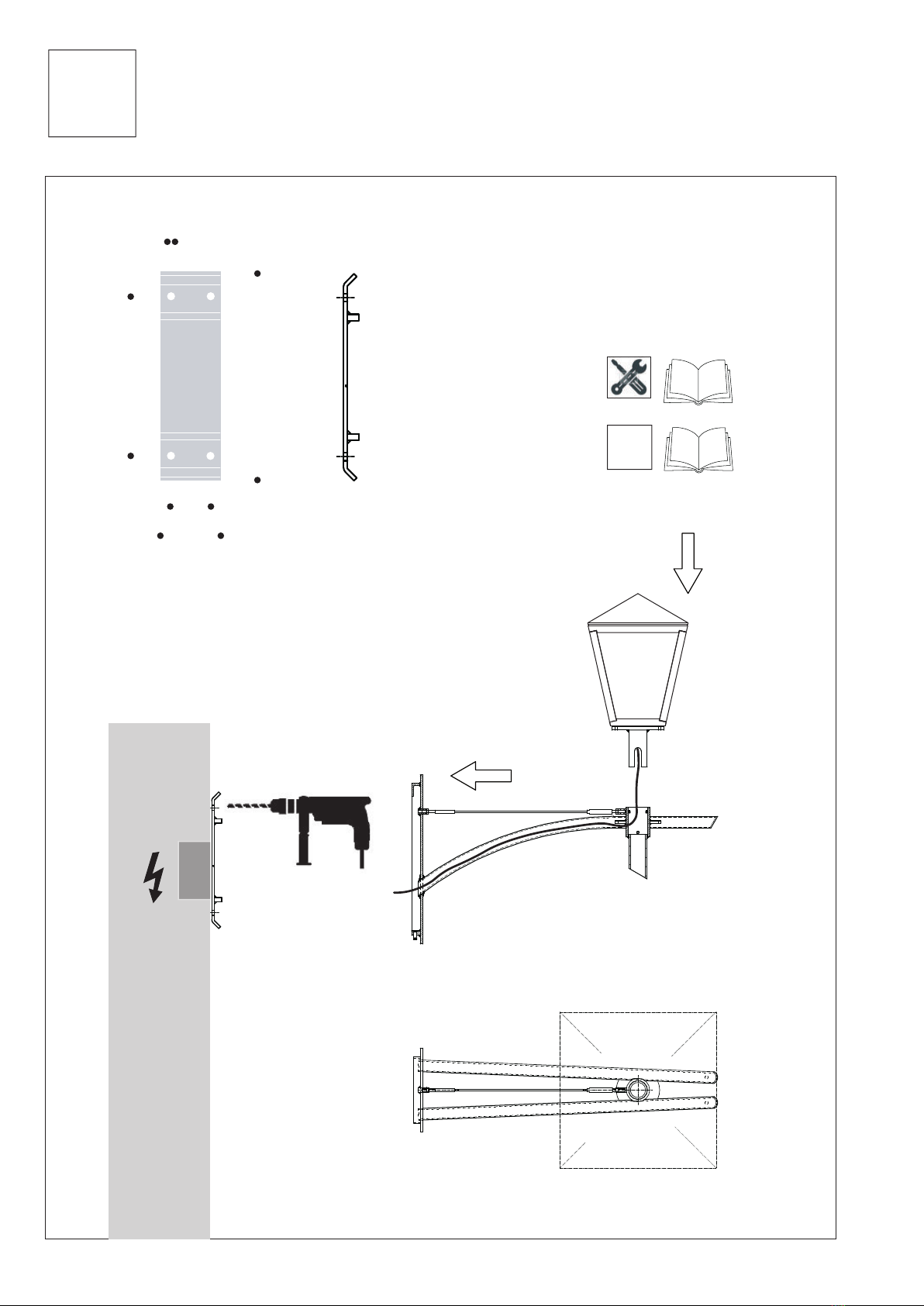

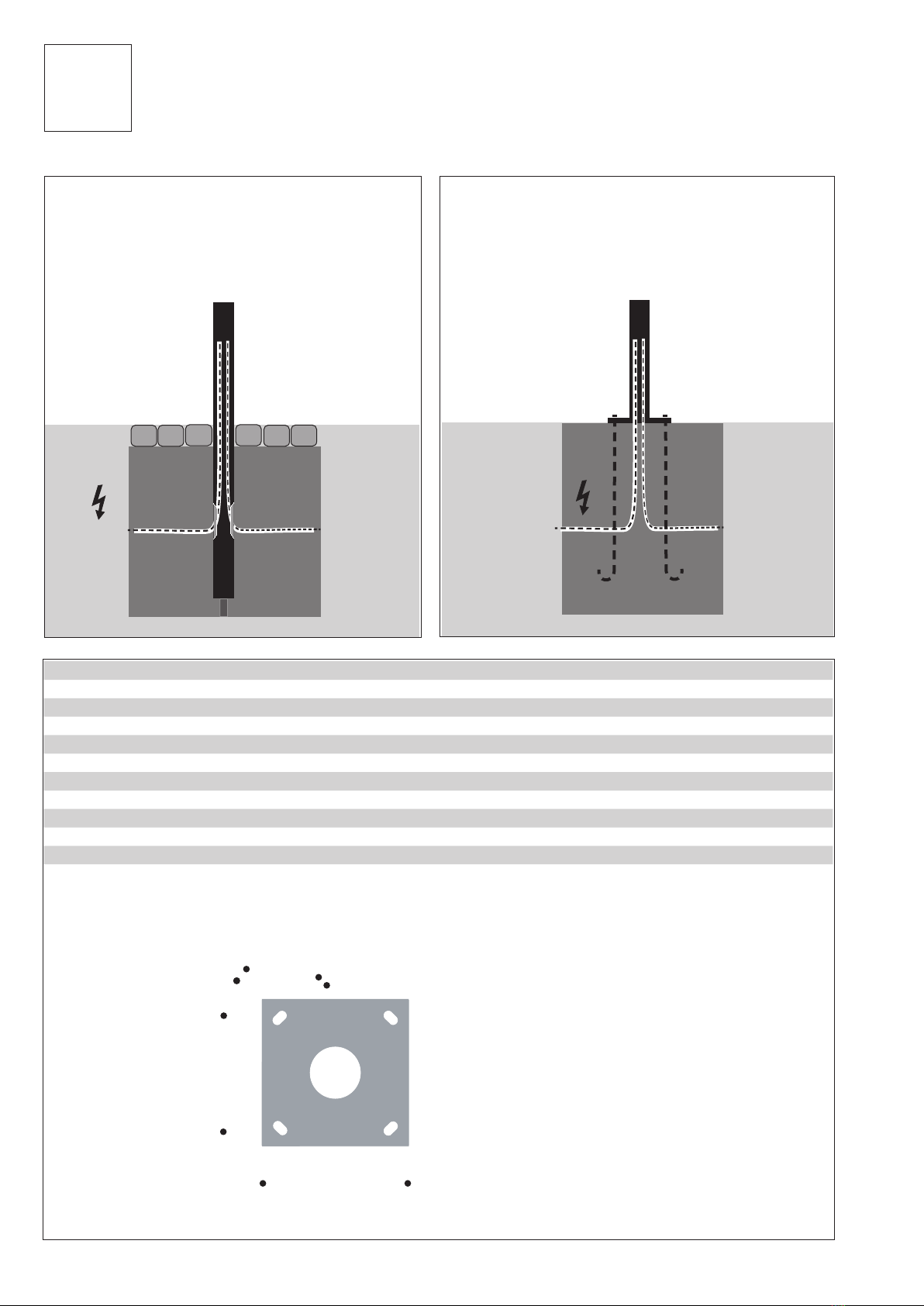

1. Mast aufstellen / Wandarm montieren
Putting Up the Pole / Mounting the Bracket
Ériger le mât / Monter la console
Montaje del poste/ Montaje del brazo mural
Montaggio del palo / Montaggio dello sbraccio
1.a
• A >> • •
• B • 500 mm
1.b
• A >> • •• 500 mm
Typ Q 300/15
A B
10.21200.3500V02 3500 700
10.21200.3500V03 3500 Q 300/15
300
200
22
42

7
2.1
!
Auf Ausrichtung achten!
The positioning of the luminaire is critical!
Veiller à la bonne orientation!
Asegurarse de que la orientación es correcta!
Fare attenzione all’orientamento!
Aufkleber „Haus“ in entgegengesetzer Richtung zur Straße
Make sure the “house” sticker is properly positioned
Respectez l’autocollant «Maison» situé !
Tenga en cuenta la pegatina „Casa“ .
fare attenzione all’adesivo “casa” !
Montage
Mounting
Montage
Montaje
Montaggio
2.
LEVO 3

8
Montage
Mounting
Montage
Montaje
Montaggio
3.
140
100
314
Ø12
242
90
60
Wichtige Hinweise
Important Information
Consignes importantes
Observaciones importantes
Indicazioni importanti

3
10
5.

9
4. Kabelübergangskasten
Junction Box
Boîtier de raccordement
Caja de empalmes
Cassetta di distribuzione per i cavi
4.3Der Kabelübergangskasten ist nicht im Lieferumfang enthalten, er
muss VDE, ENEC und für die Montage auf C-Schienen zugelassen sein,
sowie der Schutzklasse und Schutzart der Leuchte entsprechen.Die
Schraubenanschlussklemmen müssen für das Auflegen der verwendeten Kabel
zugelassen sein.
Empfehlung: TYCO EKM 2051
The junction box does not come with the purchase of the luminaire. It
must be VDE- and ENEC-approved. In addition, it must be approved for mount-
ing to C-profile tracks and must be suitable for use with the respective lumi-
naire’s Protection Rating and Ingress Protection classifications. The screw
terminals must also be suitable for the respective wiring that is used.
Recommendation: TYCO EKM 2051
Le boîtier de raccordement n’est pas inclus dans la livraison. Il doit être
homologué VDE/ENEC ainsi que pour son montage sur des rails de transport et
il doit correspondre à la classe électrique et à l’indice de protection du lumi-
naire. Les bornes à vis doivent permettre d’appliquer des câbles utilisés.
Recommandation: TYCO EKM 2051
La caja de empalmes, que no está incluida en el programa de entrega,
debe cumplir con VDE/ENEC y estar homologada para montaje en rieles en
C, así como corresponder a la clase y tipo de protección de la luminaria. Los
bornes de conexión atornillados deben permitir el tendido del cable que se
utilice.
Recomendación: TYCO EKM 2051
La cassetta di distribuzione per i cavi non è in dotazione, deve essere
omologata secondo VDE/ENEC e per il montaggio su guide a C e inoltre corri-
spondere alla classe di isolamento e al grado di protezione dell’apparecchio.
I morsetti a vite devono consentire il collegamento dei cavi utilizzati.
Raccomandazione: TYCO EKM 2051
4.14.2
8 mm
20 mm
4.
ACHTUNG: Die mit X markierte Anschluss-
belegung in der Spalte „Variante“ beachten
ATTENTION: Please note the assignment of con-
nections as marked with X in the column “Variante”
ATTENTION: Merci de noter l´affectation des rac-
cordements, marquée par „X“ dans la colonne Variante
PRECAUCIÓN: Por favor tengan en cuenta que la
conexión del cableado está marcado con una X en la
columna variante
ATTENZIONE: Si prega di notare la colonna con la
versione “X” che marca la assegnazione dei pin
L1 N PE L2 L3 Variante
Standard
AstroDIM
StepDIM
Dali
CE
L1
L1
L1
L1
L1
N
N
N
N
N
PE
PE
PE
L2
DA
PST
L3
DA
PE
PE
SK I
L1 N PE L2 L3 Variante
Standard
AstroDIM
StepDIM
Dali
CE
L1
L1
L1
L1
L1
N
N
N
N
N
PE
PE
PE
L2
DA
PST
L3
DA
PE
PE
SK I
M8

10
Kabelbelegung
Wiring diagram
Positionnement brins de câble
Tendido de cables
Assegnazione dei cavi
5.
SchutzklasseI Nachtabsenkung
Protection rating I Night economy feature
Classe électrique I Réduction de puissance la nuit
Clase de protección I Reducción nocturna
Classe di Isolamento I Riduzione notturna
braun
brown
brun
marrón
marrone
grün/gelb
green/yellow
vert/jaune
amar./verde
verde/giallo
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
H05SS-F 5G1² L1 N PST
Schutzklasse I Dali
Protection rating I Dali
Classe électrique I Dali
Clase de protección I Dali
Classe di Isolamento I Dali
H05SS-F 5G1² L1 N DA DA
braun
brown
brun
marrón
marrone
grün/gelb
green/yellow
vert/jaune
amar./verde
verde/giallo
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
Schutzklasse II Dali
Protection rating II Dali
Classe électrique II Dali
Clase de protección II Dali
Classe di Isolamento II Dali
H05SS-F 4X1² L1 N DA DA
braun
brown
brun
marrón
marrone
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
SchutzklasseI Step DIM / Lineswitch
Protection rating I Step DIM / Lineswitch
Classe électrique I Step DIM / Lineswitch
Clase de protección I Step DIM / Lineswitch
Classe di Isolamento I Step DIM / Lineswitch
braun
brown
brun
marrón
marrone
grün/gelb
green/yellow
vert/jaune
amar./verde
verde/giallo
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
H05SS-F 5G1² L1 N SD
Schutzklasse II Nachtabsenkung
Protection rating II Night economy feature
Classe électrique II Réduction de puissance la nuit
Clase de protección II Reducción nocturna
Classe di Isolamento II Riduzione notturna
H05SS-F 4X1² L1 N PST
braun
brown
brun
marrón
marrone
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
Schutzklasse II Step DIM / Lineswitch
Protection rating II Step DIM / Lineswitch
Classe électrique II Step DIM / Lineswitch
Clase de protección II Step DIM / Lineswitch
Classe di Isolamento II Step DIM / Lineswitch
H05SS-F 4X1² L1 N SD
braun
brown
brun
marrón
marrone
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
= nicht belegt / not allocated / non affecté / non conectar / non assegnato

11
6. Einstellmöglichkeiten “DIM Modul”
Settings “DIM Modul”
Possibilités de réglage “Module DIM”
Posibilidades de ajuste “Módulo DIM”
Possibilità di regolazione del “Modulo DIM”
Nachtabsenkung über Steuerleitung
Absenkung auf 30% / 50% / 70%
(weitere Stufen auf Anfrage)
Programmierung via Software
Serienmäßig integriert
Dims via a control lead
Dims to 30% / 50% / 70%
(For other dim levels, consult factory)
Programmes via software
Features above are standard
Réduction de puissance nocturne avec ligne
de commande
Réduction sur palier de 30% / 50% / 70%
(autres paliers sur demande)
Programmation via logiciel (software)
Intégrée en série
Reducción de potencia por la noche mediante
línea piloto
Reducción de potencia a un 30% / 50% / 70%
(otros niveles a petición del cliente)
Programación a través de software
Integrado de serie
Riduzione notturna tramite linea di controllo
Riduzione del 30% / 50% / 70%
(ulteriori livelli su richiesta)
Programmazione tramite Software
Integrazione di serie
Nachtabsenkung ohne Steuerleitung
Dimmung auf 2 Absenkstufen möglich
Programmierung via Software
Theoretische Mitternacht wird selbständig ermittelt
Serienmäßig integriert
Dims without using a control lead
2 stages are possible
Programmes via software
Automatically determines when midnight is (approximate)
Features above are standard
Réduction de puissance nocturne sans ligne de commande
Gradation d´éclairage possible sur 2 paliers de réduction.
Programmation via logiciel (software)
L´heure de minuit théorique est déterminée de façon indépen
dante.
Intégrée en série.
Reducción de potencia por la noche sin línea piloto
La luz se puede regular a 2 niveles de reducción de potencia
Programación a través de software
La medianoche teórica se calcula de forma automática
Integrado de serie
Riduzione notturna senza linea di controllo
Regolazione possibile su 2 livelli di riduzione
Programmazione tramite Software
La mezzanotte teorica viene individuata automaticamente
Integrazione di serie
6.1 StepDim
Ansteuerbar über diverse Telemanage-
mentsysteme (Zigbee, Powerline, ...)
Dimmung von 10% bis 100%
einstellbar (Kunde)
Serienmäßig integriert
Operable and controllable in various communication
networks
(Zigbee, Power line, etc.)
Dim levels from 10% to 100% possible (customer-set)
Features above are standard
Pilotable au moyen de divers systèmes de manage
ment à distance (Zigbee, Powerline, ...)
Gradation d´éclairage réglable de 10% à 100% (client)
Intégrée en série
Se puede controlar a través de varios sistemas de con
trol a distancia
(Zigbee, Powerline...)
La luz se puede regular de un 10% a un 100% (cliente)
Integrado de serie
Regolazione tramite sistemi di comando a distanza
(Zigbee, Powerline, ...)
Grado di regolazione possibile dal 10 al 100% (Cliente)
Integrazione di serie
6.3 Dali
6.2 AstroDim

12
7. Wartung
Maintenance
Entretien
Mantenimiento
Manutenzione
7.1
!

13
7.2

14
7.3
alt
old
ancien
viejo
vecchio
neu
new
nouveau
nuevo
nuovo
neu
new
nouveau
nuevo
nuovo
7. Wartung
Maintenance
Entretien
Mantenimiento
Manutenzione

15
7.4
5Nm

16
Hess GmbH
Licht + Form
Lantwattenstraße 22
D-78050 Villingen-Schwenningen
Tel. +49 7721 / 920-0
Fax +49 7721 / 920-250
[email protected]
www.hess.eu
Technische Änderungen vorbehalten · All rights reserved · Sous réserve de modifications techniques · A reserva de modificaciones técnicas · Ci riserviamo la facoltà di apportare modifiche tecniche.
