充电式冲击扳手
Cordless Impact Wrench
WR 36DE
000BookWR36DEChS.indb1000BookWR36DEChS.indb1 2021/01/218:35:392021/01/218:35:39

2
中文
电动工具通用安全警告
警告！
阅读所有警告和所有说明。
不遵照以下警告和说明会导致电击、着火和／或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语“电动工具”指市电驱动 ( 有线 ) 电动工具或电池驱
动 ( 无线 ) 电动工具。
1) 工作场地的安全
a) 保持工作场地清洁和明亮。
混乱和黑暗的场地会引发事故。
b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
电动工具产生的火花会点燃粉尘或气体。
c) 让儿童和旁观者离开后操作电动工具。
注意力不集中会使操作者失去对工具的控制。
2) 电气安全
a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的
电动工具不能使用任何转换插头。
未经改装的插头和相配的插座将减少电击危险。
b) 避免人体接触接地表面，如管道、散热片和冰箱。
如果你身体接地会增加电击危险。
c) 不得将电动工具暴露在雨中或潮湿环境中。
水进入电动工具将增加电击危险。
目次
电动工具通用安全警告...............................2
充电式冲击扳手安全警告..........................4
锂离子电池使用注意事项..........................6
锂离子电池运输..............................................7
防尘和防水功能注意事项..........................8
符号.......................................................................8
零件名称.............................................................9
规格....................................................................10
标准附件..........................................................11
用途....................................................................11
电池的拆卸／安装法.................................11
充电....................................................................12
作业之前..........................................................14
使用方法..........................................................15
操作上的注意事项......................................19
USB 设备的充电方法 .................................20
维护和检查.....................................................22
故障排除..........................................................23
选择附件..........................................................25
000BookWR36DEChS.indb2000BookWR36DEChS.indb2 2021/01/218:35:402021/01/218:35:40

3
中文
d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电
线远离热源、油、锐边或运动部件。
受损或缠绕的软线会增加电击危险。
e) 当在户外使用电动工具时，使用适合户外使用的外接软线。
适合户外使用的软线将减少电击危险。
f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保
护器 ( ＲＣＤ )。
使用ＲＣＤ可减小电击危险。
3) 人身安全
a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到
疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。
在操作电动工具时瞬间的疏忽会导致严重人身伤害。
b) 使用个人防护装置。始终佩戴护目镜。
安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力
防护等装置能减少人身伤害。
c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时
处于关断位置。
手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危
险。
d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。
遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
e) 手不要伸展得太长。时刻注意立足点和身体平衡。
这样在意外情况下能很好地控制电动工具。
f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动
部件。
宽松衣服、佩饰或长发可能会卷入运动部件中。
g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使
用得当。
使用这些装置可减少尘屑引起的危险。
4) 电动工具使用和注意事项
a) 不要滥用电动工具，根据用途使用适当的电动工具。
选用适当设计的电动工具会使你工作更有效、更安全。
b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。
不能用开关来控制的电动工具是危险的且必须进行修理。
c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插
头和／或使电池盒与工具脱开。
这种防护性措施将减少工具意外起动的危险。
d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电
动工具或对这些说明不了解的人操作电动工具。
电动工具在未经培训的用户手中是危险的。
000BookWR36DEChS.indb3000BookWR36DEChS.indb3 2021/01/218:35:412021/01/218:35:41

4
中文
e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和
影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。
许多事故由维护不良的电动工具引发。
f) 保持切削刀具锋利和清洁。
保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和
工具的刀头等。
将电动工具用于那些与其用途不符的操作可能会导致危险。
5) 电池式工具使用和注意事项
a) 只用制造商规定的充电器充电。
将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
b) 只使用配有特制电池盒的电动工具。
使用其他电池盒会发生损坏和着火危险。
c) 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、
螺钉或其他小金属物体，以防一端与另一端连接。
电池端部短路会引起燃烧或火灾。
d) 在滥用条件下，液体会从电池中溅出 ；避免接触。如果无意间碰到了，
用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。
从电池中溅出的液体会发生腐蚀或燃烧。
6) 维修
a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。
这样将确保所维修的电动工具的安全性。
注意！
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的地方。
充电式冲击扳手安全警告
1. 在执行紧固件可能会接触到暗线的操作时，通过绝缘的抓紧表面拿住电动工
具。接触“带电”电线的紧固件会使电动工具的裸露金属部件“带电”，并
可能使操作员遭到电击。
2. 这是用于拧紧和旋松螺栓和螺母的手提式工具。请仅用于这些操作。
3. 长时间使用时请戴上耳塞。
4. 单手操作非常危险，操作时请用双手牢牢握住本扳手。
5. 检查套筒是否破裂或损坏，破裂或损坏的套筒很危险。使用前请检查套筒。
6. 用套筒销和套筒环固定套筒。
如果固定套筒的套筒销或套筒环损坏，套筒就可能会从冲击扳手上脱落，这
是很危险的。请勿使用变形、磨损、破裂等损坏的套筒销或套筒环。务必将
套筒销和套筒环装在正确的位置。
000BookWR36DEChS.indb4000BookWR36DEChS.indb4 2021/01/218:35:412021/01/218:35:41

5
中文
7. 检查拧紧扭矩。
拧紧螺丝所需的适当转矩取决于螺栓的材料、尺寸和等级等。
由此冲击扳手产生的拧紧扭矩还取决于螺栓的材料、尺寸、装上套筒的本冲
击扳手的使用时间等。
电池刚充电和将耗尽时的转矩也有些许不同。请用转矩扳手检查是否用适当
的转矩拧紧了螺栓。
8. 切换旋转方向前请停下本冲击扳手。切换旋转方向前请放开开关，并等待冲
击扳手停下。
9. 切勿触摸转动部分。
请勿让转动着的套筒部分接近手或身体的其它部分，否则会被割伤或被夹入
套筒。长时间持续使用套筒后请注意不要触摸套筒，因为套筒会变得很热，
从而可能会被烫伤。
10. 使用万向接头时切勿在没有负载的情况下转动冲击扳手。
如果在没有连接负载的情况下转动套筒，万向接头会使套筒转动失控。从而
可能会使您受伤，或者套筒的转动可能会强烈震动冲击扳手使其掉下。
11. 务请在0℃－40℃的温度下进行充电。温度低于0℃将会导致充电过度，极其
危险。电池不能在高于40℃的温度下充电。
最适合于充电的温度是20－25℃。
12. 不要连续使用充电器。
一次充电完毕后，在 15 分钟内不要再次使用该充电器对电池充电。
13. 勿让杂质进入电池连结口内。
14. 切勿拆卸电池与充电器。
15. 切勿使电池短路。使电池短路将会造成很大的电流和过热，从而烧坏电池。
16. 请勿将电池丢入火中。
电池受热将会爆炸。
17. 请勿将异物插入充电器的通风口。
若将金属异物或易燃物插入通风口的话，将会引起触电事故或使充电器受损。
18. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的
电池乱丢。
19. 请勿使用耗竭了的电池，否则会损坏充电器。
20. 请勿使用工具或电池端子（电池安装部位）明显变形的产品。
否则，安装电池后可能会短路，造成冒烟或起火。
21. 请清除工具端子（电池安装部位）上的削屑和灰尘。
○ 使用前请确保电池上没有堆积削屑和灰尘。
○ 在使用过程中，请尽量避免工具上的削屑或灰尘掉落在电池上。
○ 暂时不使用工具时或使用后，应将工具存放在不会掉落削屑或灰尘的地方。
否则可能短路，造成冒烟或起火。
000BookWR36DEChS.indb5000BookWR36DEChS.indb5 2021/01/218:35:412021/01/218:35:41

6
中文
锂离子电池使用注意事项
为延长使用期限，锂离子电池备配停止输出的保护功能。
若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停止。
这并非故障，而是启动保护功能的结果。
1. 在残留的电池电力即将耗尽时，马达会停止。
在这种情况下，请立即予以充电。
2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试
着消除超过负荷的原因。之后您就可以再度使用。
3. 若电池在过载工作情况下过热，电池电力可能会中止。
在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。
此外，请留心下列的警告及注意事项。
警告！
为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。
1. 确保电池上没有堆积削屑及灰尘。
○ 在工作时确定削屑及灰尘没有掉落在电池上。
○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。
○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。
○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它
与金属零件 ( 螺丝、钉子等 ) 存放在一起。
2. 请勿以钉子等利器刺穿电池、以铁锤敲打、踩踏、丢掷电池，或将其剧烈撞击。
3. 切勿使用明显损坏或变形的电池。
4. 使用电池时请勿颠倒电极。
5. 请勿直接连接电源插座或汽车点烟器孔座。
6. 请依规定方式使用电池，切勿移作他用。
7. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。
8. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。
9. 在发觉有渗漏或异味时，请勿接近远离火源。
10. 请勿在会产生强烈静电的地方使用。
11. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任
何异常，请立即将它从装备或电池充电器拆下，并停止使用。
12. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水），可能造
成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地方，远
离易燃物品。必须避免将电池置于腐蚀性气体环境中。
注意！
1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水
充分冲洗，立刻送医。
若不加以处理，液体可能会导致眼睛不适。
000BookWR36DEChS.indb6000BookWR36DEChS.indb6 2021/01/218:35:412021/01/218:35:41

7
中文
2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。
上述情况可能会使皮肤受到刺激。
3. 若初次使用电池时发现生锈、异味、过热、褪色、变形及／或其它异常情况时，
请勿使用并将该电池退还给供货商或厂商。
警告！
如果导电异物接触到锂离子电池的端子，电池可能短
路，并导致火灾。
存放锂离子电池时，请务必遵循下列注意事项。
○ 切勿在存放盒中放置导电的残片，钉子，以及导线，
如铁线和铜线。
○ 或者将电池装在电动工具中，或者在牢固按入电
池盖并挡住通风孔后再存放，以防止短路。( 参照
图 1)
锂离子电池运输
当运输一个锂离子电池，请注意以下预防措施。
警告！
告知运输公司，包装内包含一个锂离子电
池，告知该公司其功率输出并且要按照运
输公司的指引安排运输。
● 功率输出超过 100Wh 的锂离子电池被
视作危险物品运输分类并且需要特别
申请程序。
● 对于境外运输，您必须遵守国际法以
及输入国的规章和条例。
图 1
通风口
端子
电池盖
插销
电池
Wh
输出功率
2至3位数
图 2
000BookWR36DEChS.indb7000BookWR36DEChS.indb7 2021/01/218:35:412021/01/218:35:41

8
中文
防尘和防水功能注意事项
本产品符合国际 IEC 标准中规定的电气设备 IP56 防护等级（防尘和防水）。( 装
配有电池时，仅重要的组件符合 IP56 防护等级。)
[IP 代码描述 ]
IP56
防水等级
强水流从各方向喷射时务必不会对设备产生不良影响（防水）。
（使用直径 12.5mm 的喷嘴时，请在距离 3 米左右处进行喷射，每分钟喷
射 100L 水，每个方向喷射约 3 分钟。）
固体异物侵入防护等级
完全杜绝灰尘落入对设备造成不良干扰（防尘）。
（将设备在实验室中静置 8 小时，使用搅拌泵以 2 千克 / 立方米的速度将
滑石粉颗粒的直径搅拌至 75μm 以下，使其漂浮在空中。）
虽然设备已配备了防尘、防水设计，但并不能排除发生故障的可能性。请勿将
设备放置在可能会存在大量灰尘、溅到大量水或雨水的环境中。
符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
为降低伤害风险，用户必须阅
读使用说明书
n0
空载转速
直流电
/min
每分钟的振动次数
V
额定电压 警告
000BookWR36DEChS.indb8000BookWR36DEChS.indb8 2021/01/218:35:422021/01/218:35:42

9
中文
零件名称
1. 电动工具
锤壳
铁砧
电机
把手
开关
摩擦环
开关面板
按钮
LED 灯
高 / 低速模式
选择开关
高 / 低速模式
指示灯
自停模式
指示灯
自停模式
选择开关
挂钩
电池
图3
2. 电池 3. 电池充电器
通风口
端子
电池盖
插销
电池
<BSL36A18> <UC18YSL3>
铭牌
电线
导轨
充电指示灯
通气孔
机身
图4 图5
000BookWR36DEChS.indb9000BookWR36DEChS.indb9 2021/01/218:35:422021/01/218:35:42

10
中文
规格
电动工具
型式 WR36DE
电压 36V
空载转速
模式 4 0－2400/min
模式 3 0－2100/min
模式 2 0－1800/min
模式 1 0－1500/min
能力 普通螺栓 M10－M24
高强度抗拉螺栓 M10－M20
旋紧扭矩 最大 770N.m
方榫尺寸 12.7mm
电池 * BSL36A18：锂离子 36V / 18V
（2.5Ah / 5.0Ah 10节）
重量 2.6kg (安装 BSL36A18)
* 本工具不适用以下电池（BSL3660/3626/3620、BSL18xx 和 BSL14xx 系列）。
充电器
型式 UC18YSL3
充电电压 14.4－18V
重量 0.6kg
000BookWR36DEChS.indb10000BookWR36DEChS.indb10 2021/01/218:35:432021/01/218:35:43

11
中文
标准附件
除了主机 (1 台 ) 外，产品包中还包括表中所列的附件。
表 1
WR36DE
2XCP NNP
充电器（UC18YSL3） 1－
电池（BSL36A18） 2－
电池盖 1－
外壳（可堆叠） 11
根据工具套件的规格不同，所提供的充电器和电池会有所不同。
用途
拧紧和旋松用于固定结构部件的任何类型的螺栓和螺母。
电池的拆卸／安装法
1. 电池的拆卸法
请先紧抓住把手、然后再推压电池插销以拆下电池
(参照图6)。
注意！
切勿使电池短路。
2. 电池的安装法
插入电池时请注意极性 ( 参照图 6)。 图 6
插销
电池
把手
插入
拉出
000BookWR36DEChS.indb11000BookWR36DEChS.indb11 2021/01/218:35:432021/01/218:35:43

12
中文
充电
使用电动工具之前，按下述方法将电池进行充电。
1. 将充电器的电源线连接到插座。
将充电器插头连接到插座时，充电指示灯闪烁红
色（间隔为 1 秒）。

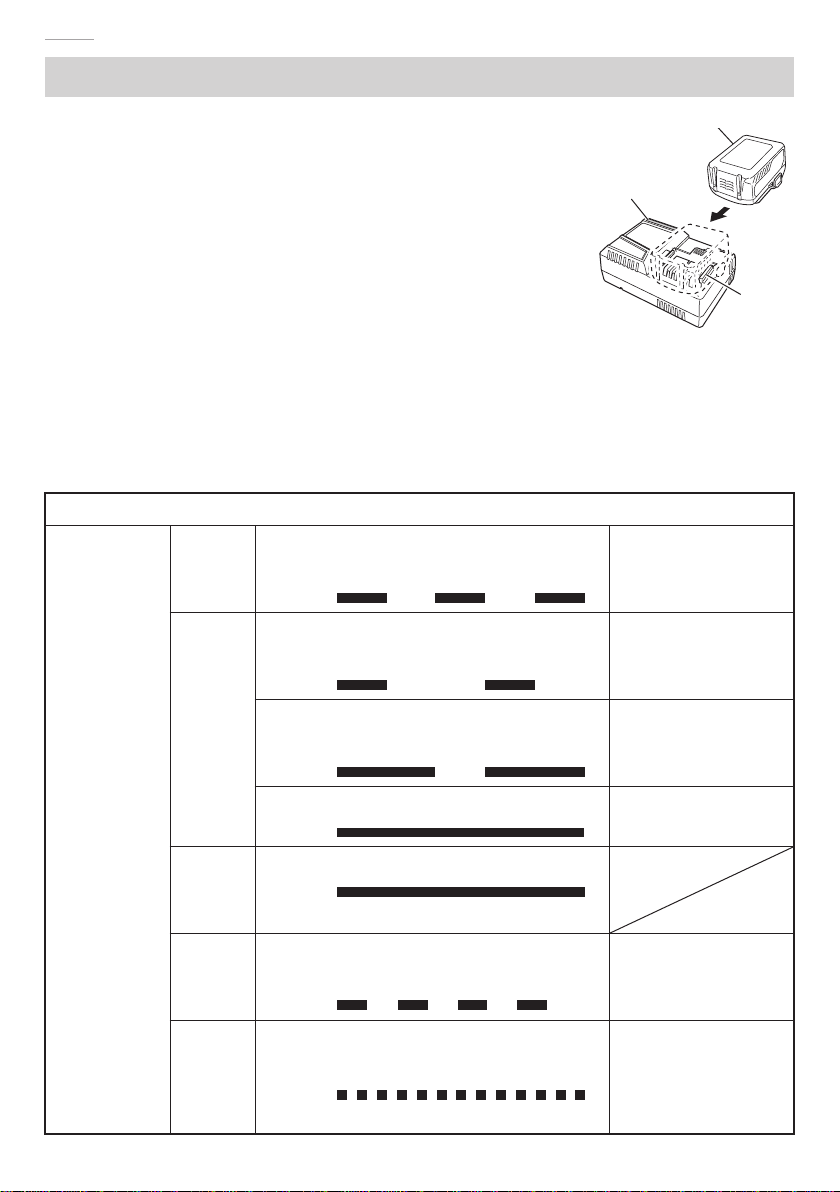

2. 将电池插入充电器。
如 图7所示，将电池紧紧地插入充电器。
3. 充电
将电池插入充电器后，充电指示灯将呈蓝色闪烁。
电池完全充电后，充电指示灯将持续点亮呈绿色。
( 参照 表2)
(1) 充电指示灯的指示状态
根据充电器或可充电电池的情况，充电指示灯的显示如 表2所示。
表 2
充电指示灯的指示状态
充电指示灯
（红/蓝/
绿/紫）
充电前 闪烁
(红)
点亮 0.5 秒钟。不点亮
0.5 秒钟。（熄灭 0.5 秒钟） 插入电源
充电时
闪烁
(蓝)
点亮 0.5 秒钟。不点亮
1 秒钟。（熄灭 1 秒钟） 电池电量低于 50%
闪烁
(蓝)
点亮 1 秒钟。不点亮
0.5 秒钟。（熄灭 0.5 秒钟） 电池电量低于 80%
点亮
(蓝)
连续点亮 电池电量高于 80%
充电
完成
点亮
(绿)
连续点亮
( 发出持续蜂鸣声 : 约6秒)
过热
待机
闪烁
(红)
点亮 0.3 秒钟。不点亮
0.3 秒钟。（熄灭 0.3 秒钟）
电池过热。无法充
电（电池冷却后将
开始充电）
无法
充电
闪动
(紫色)
点亮 0.1 秒钟。不点亮
0.1 秒钟。（熄灭 0.1 秒钟）
( 发出断续蜂鸣声 : 约2秒)
电池或充电器故障
导轨
电池
充电指示灯
图 7
000BookWR36DEChS.indb12000BookWR36DEChS.indb12 2021/01/218:35:442021/01/218:35:44

13
中文
(2) 可充电电池温度和充电时间相关资料。
温度和充电时间如表3 所示
表 3
充电器 UC18YSL3
电池
电池类型 锂离子电池
电池可充电
温度 0℃－50℃
充电电压
V 14.4 18
充电时
间（环
境温度
20℃）
BSL14xx 系列 BSL18xx 系列 多电压
系列
（4节） （8节） （5节） （10节） （10节）
分钟
BSL1415S : 15
BSL1415 : 15
BSL1415X : 15
BSL1420 : 20
BSL1425 : 25
BSL1430C : 30
BSL1430 : 20
BSL1440 : 26
BSL1450 : 32
BSL1460 : 38
BSL1815S : 15
BSL1815 : 15
BSL1815X : 15
BSL1820 : 20
BSL1825 : 25
BSL1830C : 30
BSL1830 : 20
BSL1840 : 26
BSL1850 : 32
BSL1860 : 38
BSL36A18 : 32
BSL36B18 : 52
USB
充电电压
V5
充电电流
A2
注:
充电时间可能会因环境温度和电源电压而异。
4. 从电源插座拔下充电器的电源线。
5. 握紧充电器并取出电池。
注:
充电后，先将电池从充电器中取出，然后妥善保存。
关于新电池的放电。
新电池内部的化学物质未被激活或电池长时间不使用时，初次或第二次使用
时需要将其放电至较低电量。这只是暂时现象，将电池充电 2-3 次即可恢复
为充电所需的正常时间。
较长时间保持电池性能的方法
(1) 在电池电力完全耗尽之前进行充电。
感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动
工具并耗尽电力，电池可能会损坏或其使用寿命缩短。
000BookWR36DEChS.indb13000BookWR36DEChS.indb13 2021/01/218:35:442021/01/218:35:44

14
中文
(2) 避免在高温环境中充电。
使用后可充电电池的温度将迅速升高。若使用后立即对这种电池进行充电，
其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后
再进行充电。
注意！
○ 如果电池长时间放置在阳光直射的地方或者刚刚使用完毕时，电池会变热。
如果此时对电池充电，充电器的充电指示灯会点亮0.3秒钟，然后熄灭0.3秒
钟（熄灭0.3秒钟）。此时请等待电池冷却后再开始充电。
○ 充电指示灯闪动 ( 闪动间隔为 0.2 秒钟 ) 时，请检查充电器的电池连接器内
是否有异物并加以清除。如没有异物，则可能是电池或充电器发生了故障。
请将其送往当地授权服务中心。
○ 因内置的微电脑需要约3秒钟才能确认正用UC18YSL3充电的电池已被取出，
因此请等待3秒钟后再重新插入电池继续充电。如果在不到3秒内就插入电
池，则电池可能充电不正常。
作业之前
1. 准备和检查工作环境
确认工作场所满足使用注意事项中所述的所有条件。
2. 检查电池
确认已紧紧装上电池。如果松驰则电池可能会脱开，并造成事故。
3. 选择适合螺栓的套筒
使用的套筒务必适合要拧紧的螺栓。使用不适合的套筒不仅不能充分拧紧，
还会损伤套筒或螺母。
磨损或变形的六角或方孔套筒不能为螺母或铁砧提供适当的固定拧紧力，从
而导致拧紧扭矩的损失。
请注意套筒孔的磨损，并在进一步磨损前更换。

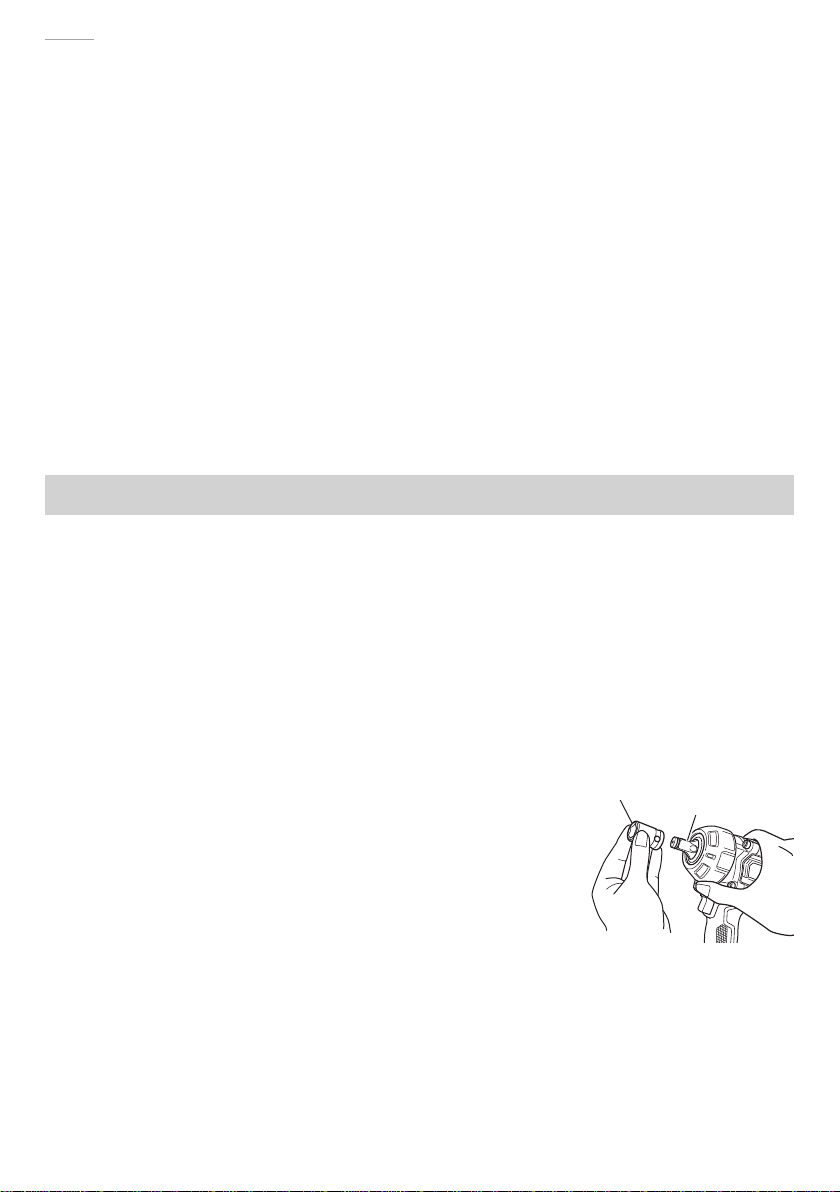

4. 安装套筒 ( 图8)
(1) 将套筒的方孔部分和铁砧对齐。
(2) 将套筒完全推入铁砧，以确保牢固安装。
(3) 拆卸套筒时，将其从铁砧中拉出。
注意！
○ 请使用操作手册和 HiKOKI 商品说明书中指定的附件。否则可能会导致事故
或受伤。
○ 务必将套筒紧紧装入铁砧。否则套筒可能会脱落，并造成受伤。
图8
六角套筒 铁砧
000BookWR36DEChS.indb14000BookWR36DEChS.indb14 2021/01/218:35:442021/01/218:35:44

15
中文
使用方法
1. 检查旋转方向
推动选择按钮的 R（右）侧，钻头便会顺时针（从
后方看时）旋转
按按钮的 L（左）侧使钻头逆时针旋转。（请参照
图9）。( 机身上标有 和 标记。)
注意！
冲击扳手运转时，无法切换按钮。如需切换按钮，
将冲击扳手停止运转后再切换按钮。
2. 开关操作
○ 压下扳机开关，则本机旋转 ；松开扳机，则本机停止。
○ 可通过改变扳机开关的扣动幅度来控制转速。幅度小则转速低，幅度大则转
速高。
○ 松开开关时，制动器将立即停止。
注:
当马达即将起转时，可能会产生一种嗡嗡声 ；这只不过是一种噪音，而非机
器故障。
3. 拧紧和拧松螺栓
首先必须选择与螺栓或螺母相对应的六角扳手。接下来，将套筒安装到铁钻
上，用六角扳手咬住要拧紧的螺母。将扳手按在螺栓上，按开关冲击螺母几
秒钟。
如果螺母松动地安装到螺栓上，螺栓可能随着螺母转动，则说明未正确拧紧。
在此情况下，停止冲击螺母，用扳手按住螺母头后重新启动冲击，或者手动
拧紧螺栓和螺母，以防它们滑动。
4. 使用挂钩
挂钩用于在工作时将电动工具挂到腰带上。
注意！
○ 使用挂钩时，牢固挂好挂钩，以防意外掉落。如果电动工具掉落，可能造成
意外伤害。
○ 将电动工具挂在腰带上行动时，切勿在电动工具头上安装任何钻头。如果在
将电动工具挂在腰带上行动时安装了尖利的钻头，可能造成伤害。
○ 将挂钩安装牢固。如果安装不牢固，在使用时可能造成伤害。
标记 标记
开关
按钮
图 9
000BookWR36DEChS.indb15000BookWR36DEChS.indb15 2021/01/218:35:452021/01/218:35:45

16
中文

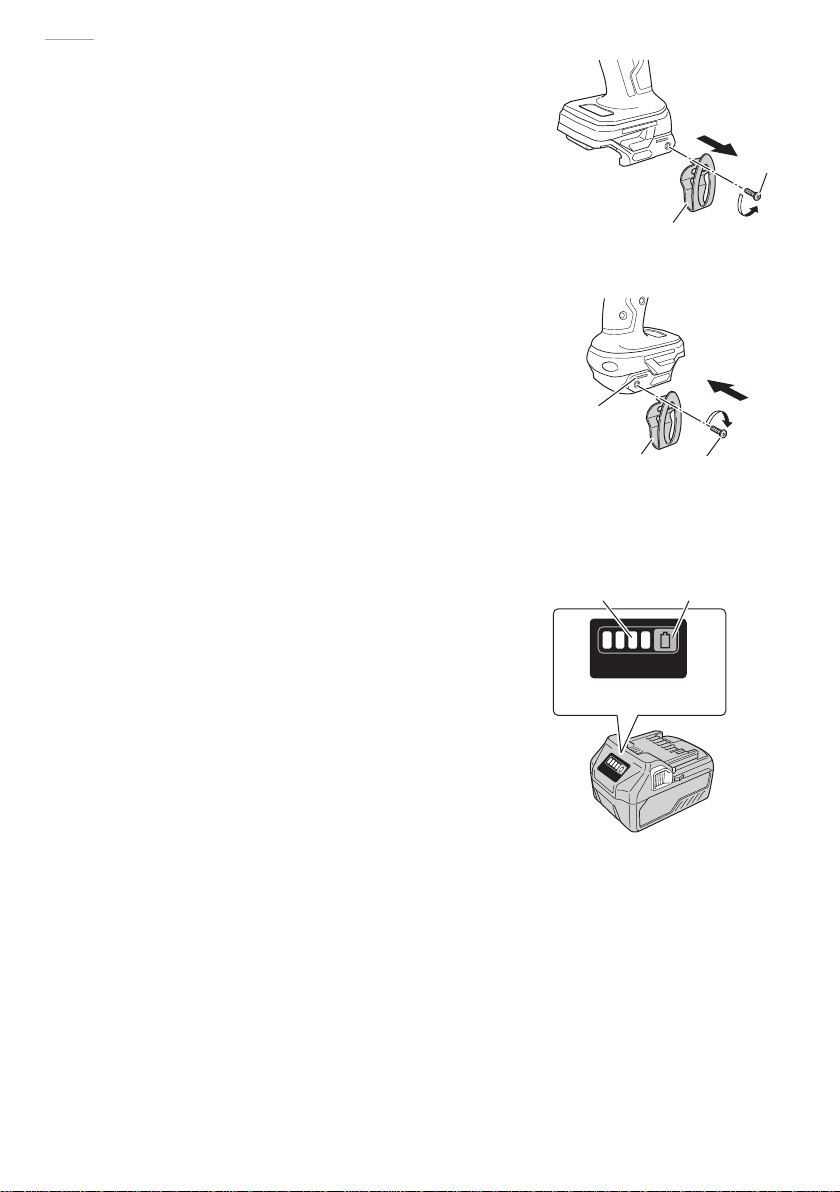

(1) 卸下挂钩。
用十字螺丝刀卸下用于固定挂钩的螺丝。( 图 10）
(2) 重新装上挂钩并拧紧螺丝。
将挂钩牢固安装到电动工具的凹槽中，拧紧螺丝
固定挂钩。( 图 11）
5. 剩余电池电量指示灯
可以按下剩余电池电量指示灯开关点亮指示
灯，查看电池的剩余电量。（图 12，表 4）
按住剩余电池电量指示灯开关约3秒后，指
示灯将熄灭。
环境温度和电池状态可能会对剩余电池电量
产生轻微的影响，因此，建议您仅将指示灯
作为参考。
此外，电动工具或充电器上的剩余电池电量
指示灯可能有所不同。
图 10
螺丝
挂钩
图 11
螺丝
凹槽
挂钩
图 12
剩余电池电量
指示灯开关
剩余电池电量
指示灯
显示板
000BookWR36DEChS.indb16000BookWR36DEChS.indb16 2021/01/218:35:452021/01/218:35:45

17
中文
表 4
指示灯状态 电池剩余电量
点亮 ；
电池剩余电量超过 75%
点亮 ；
电池剩余电量为 50%－75%
点亮 ；
电池剩余电量为 25%－50%
点亮 ；
电池剩余电量不到 25%
闪烁 ；
电池剩余电量即将耗尽。请尽快对电池进行充电。
闪烁 ；
因高温暂停输出从电动工具中取下电池，让电池完全冷
却。
闪烁 ；
因失败或故障暂停输出。电池可能出现故障，请与经销
商联系。
环境温度和电池特性不同，则所显示的电池剩余电量也会有些许不同，以上
内容仅供参考。
注:
请勿强烈撞击或破坏显示板。否则可能会导致故障。
6. LED 灯的使用方法
拔出开关后，LED 灯将自动点亮工具尖头
部分 ( 图 13)。
开关松开后，LED 灯将会自动关闭 10 秒钟。
图 13
开关
LED 灯
000BookWR36DEChS.indb17000BookWR36DEChS.indb17 2021/01/218:35:452021/01/218:35:45

18
中文
注意 !
○ 请不要直视灯光，避免眼睛直接受 LED 灯光照射。
如果眼睛持续受灯光照射，会伤害眼睛。
○ 用软布仔细擦拭附着在 LED 灯镜片上的灰尘或污垢，小心不要划伤镜片。
如果划伤 LED 灯的镜片，可能会导致亮度减弱。
7. 旋紧模式选择功能
注意 !
○ 请勿撞击或损坏开关面板。
○ 请在松开扳机开关时选择旋紧模
式。否则可能导致故障。

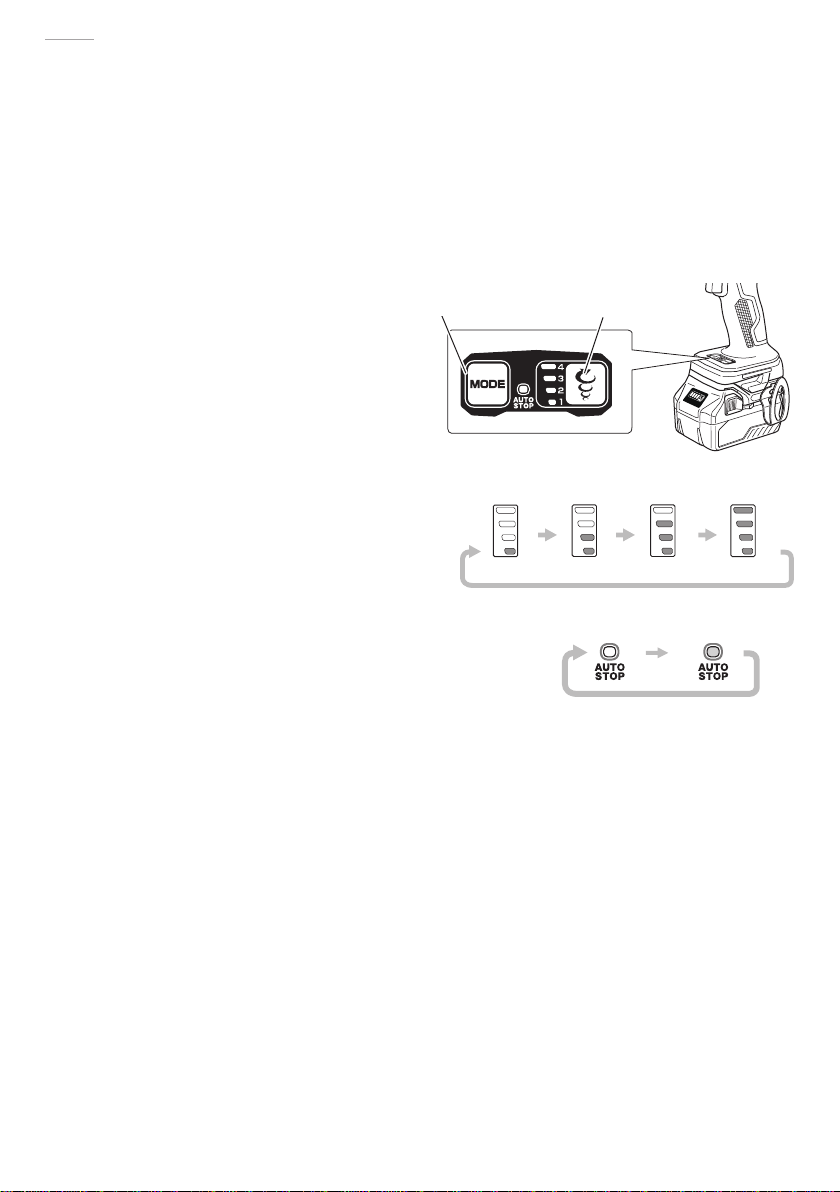

可根据作业类型，通过组合使用高 /
低速模式选择开关和自停模式选择开
关来调整旋紧扭矩。（图 14，表 5）
(1) 高 / 低速模式选择开关（图15）
每按一次高 / 低速模式选择开关，即可
在 4 种不同的转速中切换旋紧模式。
(2) 自停模式选择开关（图16）
每次按自停模式选择开关时，自停功能
都会在 ON 和 OFF 之间切换。
○ 自停 OFF 时（自停模式指示灯 OFF）：
拉动触发器开关时，电动工具将继续进行冲击。
（不会自动停止）
○ 自停 ON 时（自停模式指示灯 ON）：
拉动触发器开关时，电动工具将在预设的时间内进行冲击，然后自动停止。
自停模式
选择开关
高 / 低速模式
选择开关
图14
图15
123 4
图16
000BookWR36DEChS.indb18000BookWR36DEChS.indb18 2021/01/218:35:452021/01/218:35:45

19
中文
表5
旋紧模式选择功能设置
转速
（/min）
高/低速
模式
自停模式
（自停时间） 用途
1500 模式 1
OFF
适合于 ：需要进行微调的作业，
例如旋紧小直径螺栓时。
1800 模式 2
2100 模式 3 适合于 ：在旋紧时需要减小功
率的作业。
2400 模式 4 适合于 ：在旋紧时需要功率与
速度的作业。
1500 模式 1
ON
约0.5秒 作业包括 ：临时旋紧车辆或管
件的轮螺母
1800 模式 2 约1秒
2100 模式 3 约1.5秒 临时旋紧钢架等
2400 模式 4 约2秒 临时旋紧重型机械、桥梁等
操作上的注意事项
1. 连续作业后须让电动工具休息片刻
电动工具内装有温度保护电路以保护电机。长时间连续作业可能会导致机器
温度升高、触发温度保护电路并自动停止作业。在此情况下，请在电动工具
冷却后再继续使用。
如果工具超过负荷，电机可能停止。在这种情况下，请松开工具的开关，试
着消除超过负荷的原因。
请在长时间连续作业后或更换电池后，使机器静止 15 分钟。如果在更换电
池后立刻开始作业，马达和开关等的温度将会升高，结果导致烧毁。
注:
锤壳在连续作业后可能温度升高，请勿触碰。
2. 关于转速控制开关的注意事项
此开关带有可无级改变转速的内置电路。因此，当轻拉启动开关（低速转动）
并在连续旋紧螺丝中停止马达转动时，电路部分的元件可能会因过热而损坏。
000BookWR36DEChS.indb19000BookWR36DEChS.indb19 2021/01/218:35:462021/01/218:35:46

20
中文
3. 以适于受冲击螺栓的旋紧扭矩进行操作
螺栓和螺母最适宜的旋紧扭矩因螺栓或螺母的材料和尺寸而有所不同。对小
螺栓使用过大的旋紧扭矩会扭曲或损坏螺栓。旋紧扭矩的增加与操作时间成
正比。请使用正确的螺栓操作时间。
4. 握住工具
请用双手牢牢握住工具。在此情况下，请与螺栓成直线地握住工具。
无需用力推工具，用足以抵消冲击力的力握住工具。
5. 确定旋紧扭矩
下列因素会造成旋紧扭矩的下降。因此请在工作前用手工扭矩扳手来确定上
紧螺栓所需的实际旋紧扭矩。影响旋紧扭矩的因素如下。
(1) 电压
达到放电极限时，电压降低，旋紧扭矩也减少。
(2) 操作时间
操作时间增加时旋紧扭矩也增加。但是，即使工具驱动很长的一段时间，旋
紧扭矩也不会增大到超过某个特定值。
(3) 螺栓的直径
旋紧扭矩根据螺栓的直径变化。一般来说较大直径的螺栓需要较大的旋紧扭
矩。
(4) 旋紧的状态
即使使用相同尺寸螺纹的螺栓，旋紧扭矩根据螺栓的扭矩比率、等级和长度
也各不相同。旋紧扭矩还因螺栓所要上紧的加工件的表面状况而有所不同。
螺栓和螺母一起转动时，扭矩会大大减少。
(5) 使用选购部件
使用接杆、万向接头或长套筒时拧紧扭矩略小一些。
(6) 套筒间隙
磨损或变形的六角或方孔套筒不能在螺母或铁砧之间提供适当的固定拧紧
力，从而导致拧紧扭矩的损失。
使用不适合于螺栓的套筒会导致拧紧扭矩不足。
(7) 拧紧扭矩因电池充电程度而异。
000BookWR36DEChS.indb20000BookWR36DEChS.indb20 2021/01/218:35:462021/01/218:35:46
