Hisense U5120GW User manual

Quick Start Guide
1Remote Control
5.1.2CH Soundbar with Wireless Subwoofer
Model: U5120GW
Replace the Remote Control Battery
1 Press and slide the back cover to
open the battery compartment of the
remote control.
2 Insert two AAA size batteries.
Make sure the (+) and (–) ends of the
batteries match the (+) and (–) ends
indicated in the battery compartment.
3 Close the battery compartment cover.
- Do not mix old and new batteries;
- Do not mix alkaline, standard (Carbon-Zinc) or
rechargeable (Ni-Cd, Ni- MH, etc.) batteries.
1Switch the unit between ON and
STANDBY mode.
2Select the play function.
3SURR Adjust the surround ON/OFF.
4(BT) Select the Bluetooth mode. Press
and hold the (BT) button to
activate the pairing function in
Bluetooth mode or disconnect the
existing paired Bluetooth device.
5EQ Select a preset sound eect.
6/ Skip to previous/next track in BT /
USB mode.
7VOL+/- Increase/decrease the volume level.
8Play/pause/resume playback in BT
/ USB mode. Press and hold the
button for 3s to enter setup menu.
Conrm a selection.
9BASS+/- Adjust bass level.
10 TREBLE+/- Adjust treble level.
11 DIMMER+/- Adjust display brightness.
12 (MUTE) Mute or resume the sound.
1
3
7
9
2
4
5
6
8
11
10
12

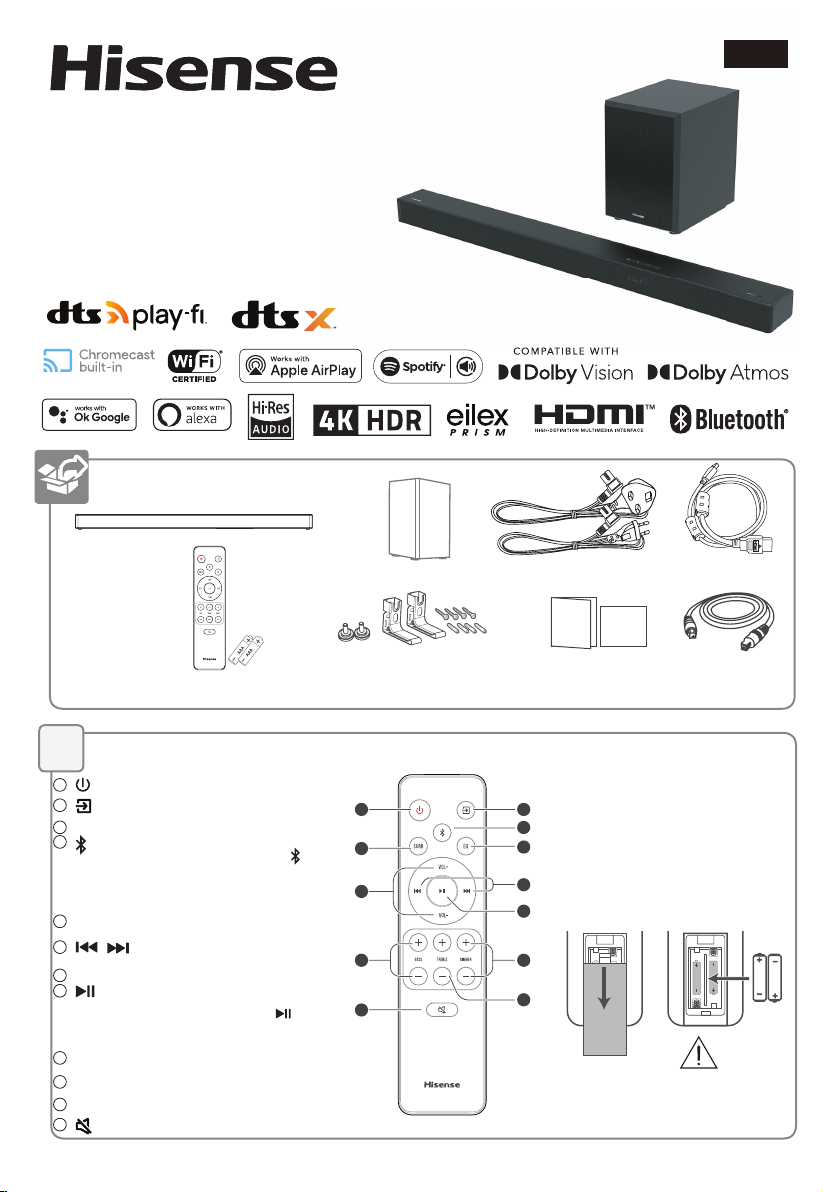

What’s in the Box
AC power Cord *
x 2
Main Unit
Remote Control /
AAA Batteries x 2
Wireless Subwoofer
Wall Mounting Screws (x2) / Brackets (x2) /
Bracket Screw (x4) / Wall Anchors (x4) User Manual / Quick Start Guide
HDMI Cable
* Power cord quantity and plug type vary by regions.
OPTICAL Cable
EN

2
91110 12 13
6
1 2 3
14
87
1 2 3
4
5
91110 12 13
6
1 2 3
14
87
1 2 3
4
5
1(ON/OFF) button
State Action Function
On • Follow source state
Semi
Standby Press
once
• Wi-Fi is still on.
• It still supports Play-Fi and
Airplay2.
Eco
Standby
Press and
hold
5 seconds
• Wi-Fi is o.
• The product enters the lower
power consumption mode.
• Restarting the system will
take a relatively longer time.
2(SOURCE) button
Select the play function.
3VOL+/VOL- buttons
Increase/decrease the volume level.
4Wi-Fi LED indicator
LED State Status
Blink Wi-Fi Access Point (AP) mode
Double blink Wi-Fi Protected Setup (WPS) mode
Constant on Connected / Paired successful
5Display Window / Remote Control Sensor
Show the current status.
Receive signal from the remote control.
6Screws
Remove the screws then install the wall mounting
screws into the back of the unit.
7PF (Wi-Fi Setup) button
• Trigger Wi-Fi setup for Play-Fi.
• Press and hold the button:
8 seconds Wi-Fi Access Point (AP) mode
3 seconds Wi-Fi Protected Setup (WPS) mode
8USB Socket
Insert the USB device to play music.
9TYPE-C Socket
For the Dongle of wireless rear surround speaker.
The surround kit needs to be purchased
separately. This port can't be used to connect to
other Type C devices.
10 OPTICAL Socket
Use to connect to the OPTICAL OUT socket on an
external device.
11 COAXIAL Socket
Use to connect to the COAXIAL OUT socket on an
external device.
12 HDMI OUT (TV eARC/ARC) Socket
The port for connecting a TV. The port supports the
eARC/ARC HDMI feature, which allows the soundbar
to play audio that originates on the connected TV.
13 HDMI IN (1/2) Sockets
Two HDMI ports for connecting HDMI source devices, such
as a DVD player, Blu-ray Disc™ player, or gaming console.
Note that only one HDMI input is usable at a time.
14 AC~ Socket
Connect to power supply.
Wireless Subwoofer
1AC~ Socket
2PAIR button
3PAIR Indicator

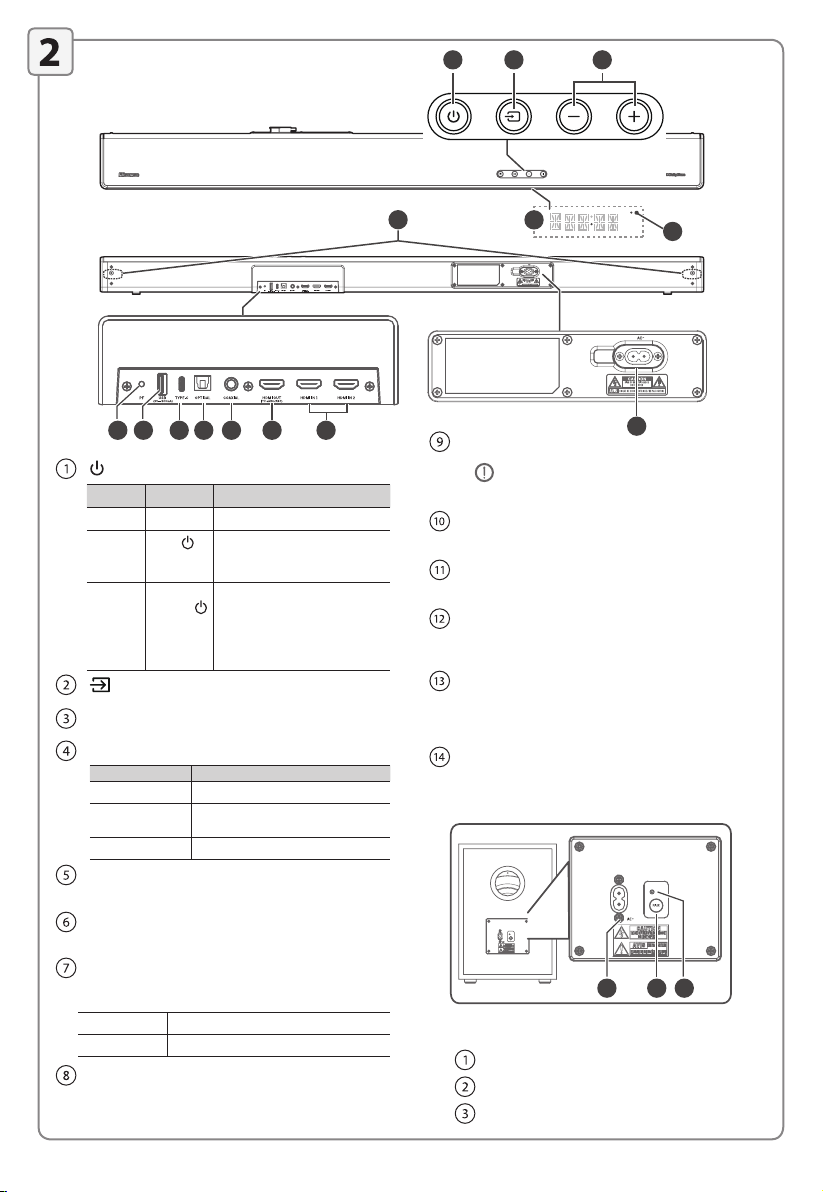

Identifying the Parts

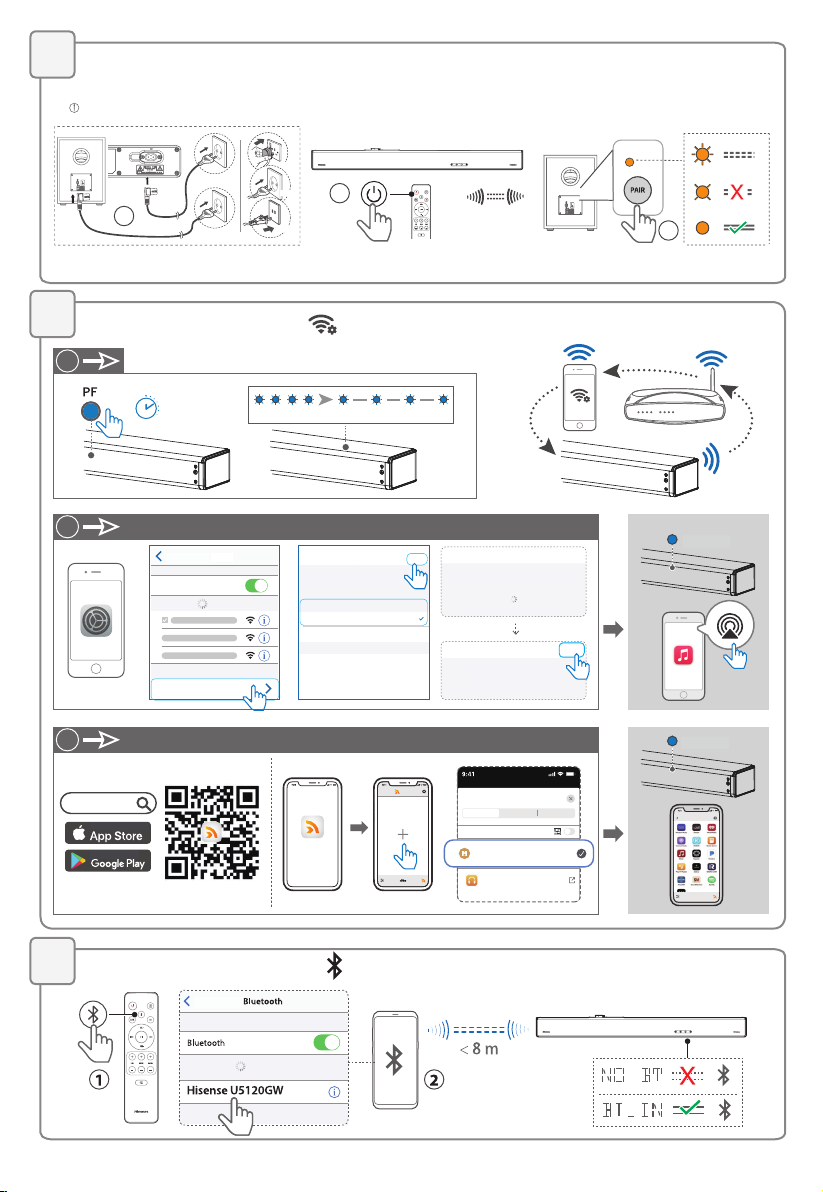

Bluetooth Operation ( )
1 2
< 8m
Settings Bluetooth
Bluetooth
DEVICES
Hisense U5120GW
Now Discoverable
Connected
Pair up with the subwoofer
Connect to Wi-Fi ( )
Fast blink Slow pulse
Settings
AirPlay (iOS)
Settings Wi-Fi
Wi-Fi
Networks
SET UP NEW AIRPLAY SPEAKER…
Play-Fi Device XXXXXX
Play-Fi Device XXXXXX
Play-Fi
Play -Fi
New Recent Scenes
Start
SPEAKERS
HEADPHONES
Play-Fi Device (2DFXXX)
Headphones App
Play-Fi Device XXXXXX
Sources
Connecting...
Music App
Solid
Solid
1
2
2
Play-Fi
>8 sec
The subwoofer and the soundbar will be paired automatically when both are powered on.
If no audio from the wireless subwoofer can be heard, manually pair up the subwoofer.
1
2
!
<6m



3
5
4
* Power cord quantity and plug type vary by regions.

6
7
1156mm
1
3
2
4

SS

SS
Select the play function ( )
Wall Mounting
HDMI eARC HDMI IN
OPTICAL COAXIAL
43 1 2
Surround
Blu-ray Player / DVD Player /
Recorder / Set-top Box...
HDMI OUT
Display Mode
ARC
HDMI IN 1
HDMI IN 2
OPTICAL
COAXIAL
Bluetooth
Connected
Connection
USB

Barre de son 5.1.2CH avec caisson de basses sans fil
Modèle: U5120GW
Guide de démarrage rapide

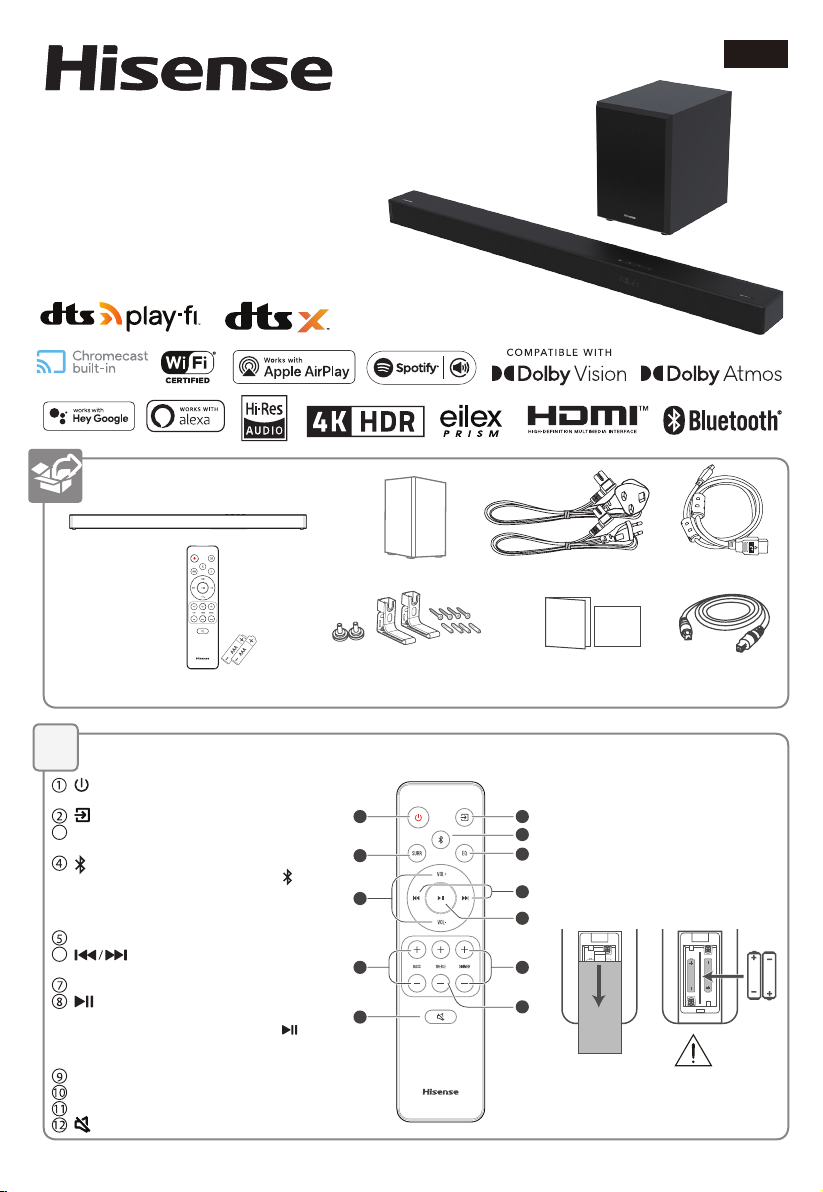

Contenu de la boîte
Unité principale
Caisson de basses sans fil
Télécommande /
piles AAA × 2
Câble HDMI
Câble OPTIQUE
Vis de montage mural (× 2) / Supports (× 2) /
Vis de support (× 4) / Ancrages muraux (× 4)
Manuel d’utilisation /
Guide de démarrage rapide
Cordon d’alimentation CA *
× 2
Remplacer les piles de la télécommande
1 Appuyez et faites glisser le couvercle arrière
pour ouvrir le compartiment des piles de la
télécommande.
2 Insérez deux piles AAA. Veiller à faire
correspondre les extrémités (+) et (–) des
piles avec les extrémités (+) et (–) indiquées
dans le compartiment à piles.
3 Fermez le couvercle du compartiment à piles.
- Ne pas mélanger des piles usagées et neuves.
- Ne pas mélanger des piles alcalines, standard
(carbone-zinc) ou rechargeables (Ni-Cd, Ni-MH, etc.).
*
*Le nombre de cordons d’alimentation fournis et le type de prise varient selon les régions
1
1Permet de commuter l’appareil entre le
mode MARCHE et le mode VEILLE.
2Sélectionnez le mode de lecture.
3SURR Permet d’activer/de désactiver le son
ambiophonique.
4(BT) Permet de sélectionner le mode
Bluetooth. Appuyez et maintenez enfoncé
le bouton (BT) pour activer la fonction
d’appariement en mode Bluetooth
ou pour déconnecter le périphérique
Bluetooth apparié existant.
5EQ Permet de sélectionner un effet sonore
prédéfini.
6/ Permet de passer à la piste précédente/
suivante en mode BT/USB.
7VOL+/- Permet d’augmenter/diminuer le volume.
8Lecture/pause/reprise de la lecture en
mode BT/USB. Appuyez et maintenez
enfoncé le bouton pendant
3secondes pour accéder au menu de
configuration. Confirmez une sélection.
9BASS+/- Permet de régler le niveau des basses.
10 TREBLE+/- Permet de régler le niveau des aigus.
11 DIMMER+/- Réglez la luminosité de l’écran.
12 (MUTE) Couper le son ou reprendre le volume.
Télécommande
1
3
7
9
2
4
5
6
8
11
10
12
FR

9 1110 12 13
6
1 2 3
14
87
1 2 3
4
5
2
9 1110 12 13
6
1 2 3
14
87
1 2 3
4
5

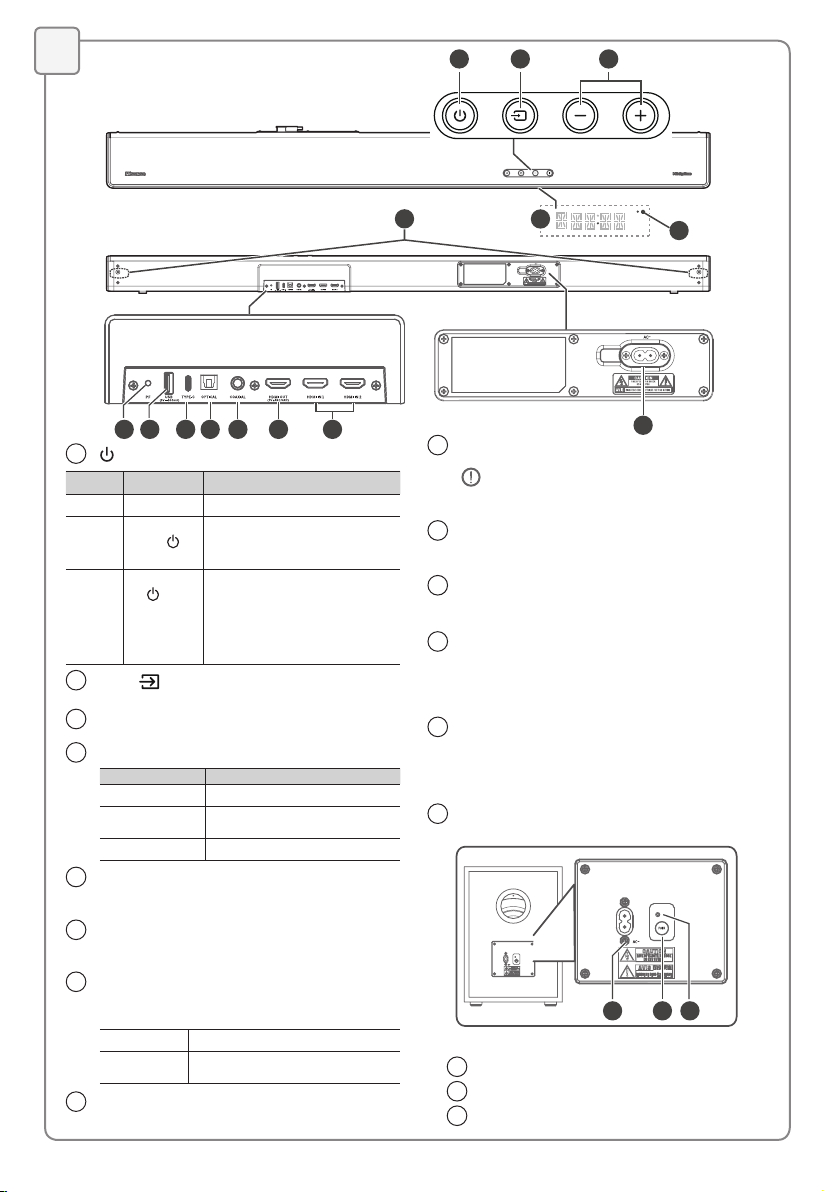

Identification des pièces
1Bouton (MARCHE/ARRÊT)
État Action Fonction
Marche • Suivez l’état de la source
Semi-
veille
Appuyez une
fois sur
• Le Wi-Fi est toujours activé.
• Il prend toujours en charge Play-Fi
et Airplay2.
Veille éco Appuyez
sur et
maintenez-
le enfoncé
pendant
5secondes
• Le Wi-Fi est désactivé.
• Le produit passe en mode de faible
consommation d’énergie.
• Le redémarrage du système
prendra relativement plus de
temps.
2Bouton (SOURCE)
Permet de sélectionner la fonction de lecture.
3Boutons VOL+/VOL-
Permettent d’augmenter/diminuer le volume.
4Indicateur DEL Wi-Fi
État du voyant DEL État
Clignotement Mode Point d’accès Wi-Fi (AP)
Double
clignotement
Mode Conguration protégée Wi-Fi
(WPS)
Toujours allumé Connexion/appariement réussi
5Fenêtre d’achage/Capteur de télécommande
Ache l’état actuel.
Permet de recevoir le signal de la télécommande.
6Vis
Retirez les vis, puis installez les vis de montage mural au dos
de l’appareil.
7Bouton PF (Conguration Wi-Fi)
• Activez la conguration Wi-Fi pour Play-Fi.
• Appuyez et maintenez enfoncé le bouton:
8secondes Mode Point d’accès Wi-Fi (AP)
3secondes Mode Conguration protégée Wi-Fi
(WPS)
8Prise USB
Insérez le périphérique USB pour lire de la musique.
9Prise TYPE-C
Pour le dongle d’enceinte d’ambiance arrière sans fil.
Le kit d’ambiance doit être acheté séparément. Ce port
ne peut pas être utilisé pour la connexion à d’autres
périphériques Type-C.
10 Prise OPTICAL
Permet la connexion à la prise SORTIE OPTIQUE d’un
périphérique externe.
11 Prise COAXIAL
Permet la connexion à la prise SORTIE COAXIALE d’un
périphérique externe.
12 Prise HDMI OUT (TV eARC/ARC)
Le port permettant de connecter un téléviseur. Le port
prend en charge la fonctionnalité
eARC/ARC HDMI, qui permet à la barre de son de lire le son
provenant du téléviseur connecté.
13 Prises HDMI IN (1/2)
Deux ports HDMI permettant de connecter des
périphériques sources HDMI, tels qu’un lecteur DVD, un
lecteur Blu-ray Disc™ ou une console de jeu. Notez qu’une
seule entrée HDMI est utilisable à la fois.
14 Prise AC~
Branchez ici le câble d’alimentation.
Caisson de basses sans fil
1Prise AC~
2Bouton PAIR
3Voyant PAIR

1
2
!
<6 m
3
Fast blink Slow pulse
1
>8 sec
Play-Fi Device XXXXXX
Play -Fi
HEADPHONES
Play-Fi Device (2DFXXX)
Sources
Connecting...
2
2
Iniciar
Reciente EscenasNuevo
Altavoces
Dispositivo Play-Fi XXXXXXXX
Aplicación de audífonos
Play-Fi
( )
5
4( )
Association avec le subwoofer
Pour le
Royaume-Uni
Pour l’Union
européenne
Pour les
États-Unis
Connectez-vous au Wi-Fi
>8 s
Clignotement rapide Clignotement
Réglages
Réglages
Wi-Fi
CONFIGURATION D’UNE NOUVELLE ENCEINTE AIRPLAY…
Appareil Play-Fi XXXXXX
Réseaux
Wi-Fi
Annuler Conguration AirPlay
Suivant
Configuration de cette enceinte AirPlay pour
qu’elle rejoigne « Votre réseau ».
Rejoindre « Votre réseau »...
Cette enceinte AirPlay sera configurée
pour rejoindre « Votre réseau »
Cette enceinte AirPlay a rejoint «Votre
réseau ».
RÉSEAU
Votre réseau
Acher d’autres réseaux…
Nom de l’enceinte
Conguration terminée Terminé
Solide
Solide
AirPlay (iOS)
Télécharger sur
l’App Store
Obtenez-la sur
Google Play
Play-Fi
Le caisson de basses et la barre de son seront appariés automatiquement lorsque les deux sont allumés.
Si aucun son du caisson de basses sans l ne peut être entendu, appairez manuellement le caisson de basses.
Appareil Play-Fi
XXXXXX
Annuler
Terminé
Application
de musique
Connexionen cours…
Conguration AirPlay
Démarrage
Nouveau
Application de casque
Récent Scènes
Enceintes
Appareil Play-Fi XXXXXX

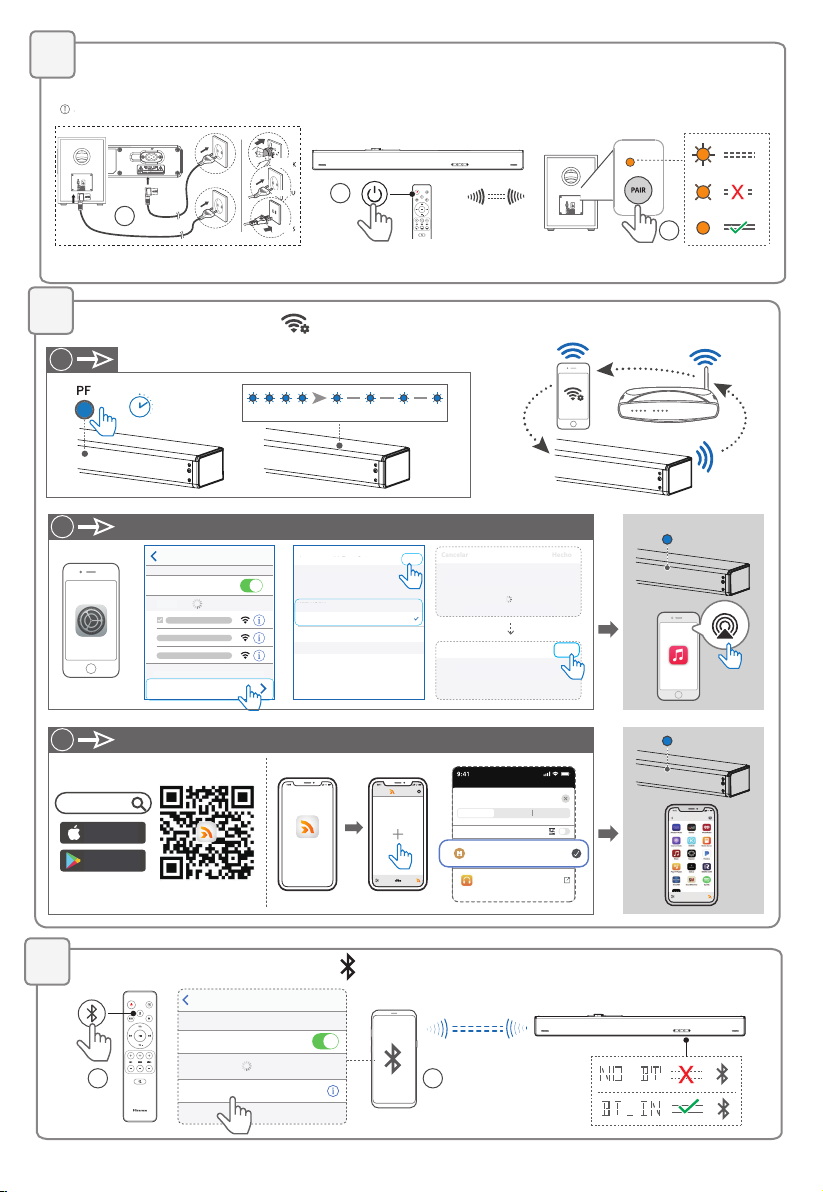

Fonctionnement avec source Bluetooth
1 2
< 8 m
Réglages Bluetooth
Bluetooth
Hisense U5120GW
Maintenant détectable
Connecté
PÉRIPHÉRIQUES
*Le nombre de cordons d’alimentation fournis et le type de prise varient selon les régions

1
2
!
<6 m
3
6
7
1156 mm
1
3
2
4
HDMI eARC HDMI IN
OPTICAL COAXIAL
43 1 2
Surround
Lecteur Blu-ray / Lecteur DVD /
Enregistreur / Boîtier décodeur...
HDMI OUT
Hisense_U5120GW_QSG_V1_220331
Écran Mode
ARC
OPTIQUE
COAXIAL
Bluetooth
Connecté
Connexion
USB
Permet de sélectionner la fonction de lecture
Montage mural
( )
22,7
mm
22,7
mm

Barra de sonido de 5.1.2 canales con subwoofer inalámbrico
Modelo: U5120GW
Guía de inicio rápido
Contenido de la caja
Unidad principal
Subwoofer inalámbrico
Mando a distancia /
baterías AAA × 2
Cable HDMI
Cable ÓPTICO
Tornillos de montaje en pared (× 2) / Soportes (× 2) /
Tornillo de soporte (× 4) / Anclajes de pared (× 4)
Manual de usuario /
Guía de inicio rápido
Cable de alimentación de CA *
× 2
Sustituir la batería del mando a distancia
1 Presione y deslice la tapa posterior para
abrir el compartimiento de baterías del
mando a distancia.
2 Inserte dos baterías AAA (incluidas).
Asegúrese de que los polos (+) y (-) en los
polos de las baterías coincidan con los
polos (+) y (-) del compartimiento de las
baterías.
3 Cierre la tapa del compartimiento de
baterías.
- No mezcle baterías viejas y nuevas.
- No mezcle baterías alcalinas, estándar (carbono-
zinc) o recargables (Ni-Cd, Ni-MH, etc.).
*
*La cantidad de cable de alimentación y el tipo de enchufe varían según la región.
1
1Alterne la unidad entre el modo
ENCENDER y ESPERA.
2Seleccionar el modo de reproducción.
3SURR ACTIVE/DESACTIVE sonido envolvente.
4(BT) Seleccione el modo de Bluetooth.
Mantenga presionado el botón (BT)
para activar la función de emparejamiento
en el modo Bluetooth o desconectar
el dispositivo Bluetooth emparejado
existente.
5EQ Seleccione un efecto de sonido
predefinido.
6/ Saltar a la siguiente/anterior pista en el
modo BT/USB.
7VOL+/- Aumente/disminuya el nivel de volumen.
8Reproducir/pausar/reanudar la
reproducción en el modo BT/USB.
Mantenga pulsado el botón 3 s
para acceder al menú de configuración.
Confirme la selección.
9BASS+/- Ajuste el nivel de graves.
10 TREBLE+/- Ajuste el nivel de agudos.
11 DIMMER+/- Ajustar el brillo de la pantalla.
12 (MUTE) Silenciar o reactivar el volumen.
Mando a distancia
1
3
7
9
2
4
5
6
8
11
10
12
ES

9 1110 12 13
6
1 2 3
14
87
1 2 3
4
5
2
9 1110 12 13
6
1 2 3
14
87
1 2 3
4
5
Identificación de las piezas
1Botón (ACTIVE/DESACTIVE)
Estado Acción Función
Activar • Seguir el estado de origen
Semi
Espera Pulse una
vez
• La conexión Wi-Fi sigue
activada.
• Sigue siendo compatible con
Play-Fi y Airplay2.
Eco En
espera
Mantener
presionado
durante 5
segundos
• Wi-Fi desactivado.
• El producto entra en el modo
de menor consumo de energía.
• El reinicio del sistema tardará
relativamente más tiempo.
2Botón (SOURCE)
Seleccione la función de reproducción.
3Botones VOL+/VOL-
Aumentar/disminuir el nivel de volumen.
4Indicador LED de Wi-Fi
Estado LED Estado
Parpadea Modo de punto de acceso Wi-Fi (AP)
Parpadeo doble Modo de configuración Wi-Fi
protegida (WPS)
Encendido
constante Conexión/emparejamiento correcto
5Ventana de visualización / Sensor del mando a distancia
Mostrar estado actual.
Recibir la señal del mando a distancia.
6Tornillos
Retire los tornillos y luego instale los tornillos de montaje en
la pared en la parte posterior de la unidad.
7Botón PF (Configuración Wi-Fi)
• Desencadenar la configuración Wi-Fi para Play-Fi.
• Mantenga pulsado el botón:
8 segundos Modo de punto de acceso Wi-Fi (AP)
3 segundos Modo de configuración Wi-Fi protegida
(WPS)
8Toma USB
Inserte el dispositivo USB para reproducir música.
9Conector TIPO-C
Para el dispositivo de seguridad del altavoz envolvente
posterior inalámbrico.
El kit de sonido envolvente debe adquirirse por
separado. Este puerto no se puede utilizar para
conectarse a otros dispositivos de tipo C.
10 Conector OPTICAL
Se utiliza para conectar a la toma OPTICAL OUT de un
dispositivo externo.
11 Conector COAXIAL
Se utiliza para conectar a la toma COAXIAL OUT de un
dispositivo externo.
12 Conector HDMI OUT (TV eARC/ARC)
Puerto para conectar un TV. El puerto admite la función
HDMI eARC/ARC, que permite que la barra de sonido
reproduzca el audio que se origina en el TV conectado.
13 Conectores HDMI IN (1/2)
Dos puertos HDMI para conectar dispositivos fuente HDMI,
como un reproductor de DVD, un reproductor de Blu-ray
Disc™ o una consola de juegos. Tenga en cuenta que solo se
puede utilizar una entrada HDMI a la vez.
14 Toma AC~
Conecta al suministro de energía.
Subwoofer inalámbrico
1Toma AC~
2Botón PAIR
3Indicador PAIR

1
2
!
<6 m
3
Fast blink Slow pulse
1
>8 sec
Play-Fi Device XXXXXX
Play -Fi
HEADPHONES
Play-Fi Device (2DFXXX)
Sources
Connecting...
2
2
Iniciar
Reciente EscenasNuevo
Altavoces
Dispositivo Play-Fi XXXXXX
Aplicación de audífonos
Play-Fi
( )
5
4( )
Emparejar con el subwoofer
*La cantidad de cable de alimentación y el tipo de enchufe varían según la región.
Para el Reino
Unido
Para la UE
Para EE.UU.
Conectar a Wi-Fi
>8 seg
Parpadeo rápido Parpadeo lento
Ajustes
Ajustes
Wi-Fi
CONFIGURAR NUEVO ALTAVOZ DE AIRPLAY...
Dispositivo Play-Fi XXXXXX
Redes
Wi-Fi
Cancelar Conguración de AirPlay
Siguiente
Configuración de este altavoz AirPlay
para unirse a“Su red”.
Unirse a“Su Red”...
Este altavoz AirPlay se configurará
para unirse a "Su red"
Este altavoz AirPlay se unió a“Su red”.
RED
Su red
Mostrar otras redes…
Nombre del altavoz
Instalación completa Hecho
Fijo
Fijo
AirPlay (iOS)
Descargar en la
App Store
OBTENER en
Google Play
Play-Fi
Operación Bluetooth
El subwoofer y la barra de sonido se emparejarán automáticamente cuando ambos estén encendidos.
Si no se puede escuchar el audio del altavoz de subgraves inalámbrico, empareje manualmente el altavoz de subgraves.
Dispositivo Play-Fi
XXXXXX
Cancelar
Hecho
Aplicación
de música
Fuentes
Conectando...
Configuración de AirPlay
1 2
< 8 m
Ajustes Bluetooth
Bluetooth
DISPOSITIVOS
Hisense U5120GW
Ahora visible
Conectado

1
2
!
<6 m
3
6
7
1156 mm
1
3
2
4
HDMI eARC HDMI IN
OPTICAL COAXIAL
43 1 2
Surround
Reproductor de Blu-ray / Reproductor
HDMI OUT
Pantalla Modo
ARC
HDMI IN 1
HDMI IN 2
ÓPTICO
COAXIAL
Bluetooth
Conectado
Conexión
USB
Seleccione la función de reproducción
Montaje en pared
( )
22,7
mm
22,7
mm

1
Guia de início rápido
Barra de som 5.1.2 Canais com subwoofer sem os
Modelo: U5120GW
Controlo remoto Substituir as pilhas do controlo remoto
1 Prima e deslize a tampa traseira para
abrir o compartimento das pilhas do
controlo remoto.
2 Insira duas pilhas de tamanho AAA.
Certique-se de que os terminais (+) e (–)
das pilhas coincide com os terminais (+)
e (–) indicados no compartimento das
pilhas.
3 Feche a tampa do compartimento das
pilhas.
- Não misture pilhas novas com pilhas usadas;
- Não misture pilhas alcalinas, normais
(carbono-zinco) ou recarregáveis (Ni-Cd,
Ni-MH, etc.).
1
3
7
9
2
4
5
6
8
11
10
12
Conteúdos da embalagem
Cabos de alimentação CA *
× 2
Unidade Principal
Controlo remoto /
pilhas AAA × 2
Subwoofer sem os
Parafusos para montagem na parede (× 2) /
Suportes (× 2) / Parafuso do suporte (× 4) /
Âncoras de parede (× 4)
Manual do utilizador /
Guia de início rápido
Cabo HDMI
* A quantidade de cabo de alimentação e o tipo de cha variam de acordo com a região.
Cabo ÓTICO
PT
LIGAR o aparelho ou colocar em modo
STANDBY.
Seleciona o modo de reprodução.
3SURR Ajustar LIGAR/DESLIGAR o som
surround.
(BT) Selecionar modo Bluetooth.
Mantenha premida a tecla (BT) para
ativar a função emparelhar no modo
Bluetooth ou desliga o dispositivo
Bluetooth existente emparelhado.
EQ Selecione um efeito de som predenido.
6Saltar para a faixa anterior/seguinte
no modo BT/USB.
VOL+/- Aumentar/reduzir o nível do volume.
Reproduzir/pausar/retomar a
reprodução no modo BT/USB.
Mantenha premida a tecla durante
3 segundos para aceder ao menu
Conguração. Conrmar uma seleção.
BASS+/- Ajustar o nível de baixos.
TREBLE+/- Ajustar o nível de agudos.
DIMMER+/- Ajusta a luminosidade do ecrã.
(MUDO) Ligar e desligar o som.

91110 12 13
6
1 2 3
14
87
1 2 3
4
5
91110 12 13
6
1 2 3
14
87
1 2 3
4
5
Tecla (LIGAR/DESLIGAR)
Estado Ação Função
Ligar • Seguir estado da entrada
Semi
Standby Prima
uma vez
• WiFi continua ligado.
• Continua a suportar Play-Fi e
Airplay2.
Eco
Standby
Mantenha
premida
5 segundos
• WiFi está desligado.
• O produto entra em modo de
consumo de energia mínima.
• Reiniciar o sistema irá demorar
um tempo relativamente mais
longo.
Tecla (SOURCE)
Seleciona o modo de reprodução.
Teclas VOL+/VOL-
Aumentar/reduzir o nível do volume.
Indicador LED WiFi
Estado LED Estado
Intermitente Modo Ponto de Acesso (AP) WiFi
Intermitente duas
vezes
Modo Congurar WiFi Protegido
(WPS)
Constante ligado Ligado / Emparelhado com êxito
Ecrã de Exibição / Sensor do controlo remoto
Mostra o estado atual.
Sinal de receção do controlo remoto.
Parafusos
Remova os parafusos e instale os parafusos para montagem
na parede na parte traseira do aparelho.
Tecla PF (Congurar WiFi)
• Ativa a conguração WiFi para Play-Fi.
• Mantenha premida a tecla:
8 segundos Modo Ponto de Acesso (AP) WiFi
3 segundos Modo Congurar WiFi Protegido (WPS)
Tomada USB
Ligar o dispositivo USB para reproduzir música.
Tomada TYPE-C
Para o Dongle da coluna surround traseira sem os.
O kit surround tem de ser adquirido em separado. Esta
porta não pode ser utilizada para ligar outros dispositivos
Type-C.
Tomada OPTICAL
Utilize para ligar a tomada OPTICAL OUT a um dispositivo
externo.
Tomada COAXIAL
Utilize para ligar a tomada COAXIAL OUT a um dispositivo
externo.
Tomada HDMI OUT (TV eARC/ARC)
A porta para ligar uma TV. A porta suporta a funcionalidade
eARC/ARC HDMI, que permite à barra de som reproduzir áudio
com origem da TV ligada.
Tomadas HDMI IN (1/2)
Duas portas HDMI para ligar dispositivos com entrada HDMI,
como leitor de DVD, leitor Blu-ray Disc™ ou consola de jogos.
Atenção que apenas pode utilizar uma entrada HDMI de cada
vez.
Tomada AC ~
Ligar à corrente elétrica.
Subwoofer sem os
Tomada AC ~
Tecla PAIR
Indicador PAIR
Identicar as peças

1 2
< 8 m
AirPlay (iOS) Play-Fi Device XXXXXX
Play-Fi Device XXXXXX
Play-Fi
Play -Fi
Play-Fi Device (2DFXXX)
Play-Fi Device XXXXXX
Sources
Connecting...
1
2
2
Play-Fi
1
2
!
< 6 m
3
5
4
> 8 seg
Denições
Denições
CONFIGURAR NOVA COLUNA AIRPLAY...
WiFi
WiFi
Impulso lentoIntermitente rápido
Cancelar Seguinte
Congurar AirPlay
Sua Rede
Mostrar Outras Redes...
Esta coluna AirPlay será congurada para
juntar a “Sua Rede”
REDE
Nome da Coluna
Concluído
Cancelar Concluído
Congurar AirPlay
Conguração completa
Congurar esta coluna AirPlay para juntar a
“Sua Rede”.
Esta coluna AirPlay juntou-se a“Sua
Rede”.
A juntar a“Sua Rede”...
Sólido
Sólido
App de Música
Iniciar
Novo
App dos auscultadores
COLUNAS
Recente Cenário
Hisense U5120GW
Emparelhar com o subwoofer
O subwoofer e a barra de som serão emparelhados automaticamente quando ambos estiverem ligados.
Se não ouvir áudio do subwoofer sem os, emparelhe manualmente o subwoofer.
* A quantidade de cabo de alimentação e o tipo de cha variam de acordo com a região.
Ligar a WiFi ( )
Funcionamento de Bluetooth ( )
Denições
DISPOSITIVOS
Agora detectável
Conectado
Para o Reino Unido
Para a UE
Para EUA
Entrada
A ligar...
Redes

1
3
2
4
22,7
mm
22,7
mm
1156 mm
HDMI eARC HDMI IN
OPTICAL COAXIAL
43 1 2
Surround
Blu-ray Player / DVD Player /
Recorder / Set-top Box...
HDMI OUT
Selecione o modo de reprodução ( )
Montagem na parede
Visor Modo
ARC
ENTRADA HDMI 1
ENTRADA HDMI 2
ÓTICO
COAXIAL
Bluetooth
Conectado
Ligação
USB
Leitor Blu-ray / Leitor de DVD
/ Gravador / Set-top Box…

Kurzanleitung
DE
1Fernbedienung
5.1.2-Kanal Soundbar mit Drahtlos-Subwoofer
Modell: U5120GW
Batterien der Fernbedienung
austauschen
1 Drücken und schieben Sie die rückseitige
Abdeckung, um das Batteriefach der
Fernbedienung zu önen.
2 Setzen Sie zwei Akkus oder Batterien der
Größe AAA ein. Achten Sie darauf, dass
die Pole (+) und (-) der Akkus/Batterien
mit den Markierungen (+) und (-) im
Batteriefach übereinstimmen.
3 Schließen Sie das Batteriefach wieder.
- Mischen Sie keine alten und neuen Akkus/
Batterien;
- Mischen Sie keine Alkali-, Standard- (Carbon-
Zink) Batterien oder (Ni-Cd, Ni-MH usw.) Akkus.
1Hier schalten Sie das Gerät EIN und in den
Standby-modus aus.
2Wählt die Wiedergabefunktion.
3SURR Hier schalten Sie die Surround-Funktion
ein und aus.
4(BT) Hier wählen Sie den Bluetooth-Modus.
Halten Sie (BT) gedrückt, um die Kopplung
im Bluetooth-Modus zu aktivieren oder die
Verbindung mit dem bereits gekoppelten
Bluetooth-Gerät zu trennen.
5EQ Hier wählen Sie einen voreingestellten
EQ-Eekt.
6Hier springen Sie im BT/USB-Modus zum
vorherigen bzw. nächsten Titel.
7VOL+/- Erhöht/verringert den Lautstärkepegel.
8Wiedergabe/Pause/Fortsetzen der
Wiedergabe im BT/USB-Modus. Halten
Sie für 3 Sekunden gedrückt, um das
Einstellungsmenü aufzurufen. Bestätigen
einer Auswahl.
9BASS+/- Hier stellen Sie die Bässe ein.
10 TREBLE+/- Hier stellen Sie die Höhen ein.
11 DIMMER+/- Hier stellen Sie die Helligkeit des Displays
ein.
12 (STUMM) Hier schalten Sie den Ton stumm oder heben
Sie die Stummschaltung wieder auf.
1
3
7
9
2
4
5
6
8
11
10
12
Lieferumfang
Netzkabel *
× 2
Soundbar
Fernbedienung /
2 × AAA Batterien
Drahtlos-Subwoofer
2 × Wandmontageschrauben / 2 × Halterungen
/ 4 × Halterungsschrauben / 4 × Dübel Benutzerhandbuch / Kurzanleitung
HDMI-Kabel
* Netzkabel und Stecker variieren je nach Region.
Glasfaserkabel

2
91110 12 13
6
1 2 3
14
87
1 2 3
4
5
91110 12 13
6
1 2 3
14
87
1 2 3
4
5
1(EIN/AUS)-Taste
Status Aktion Funktion
An • Quellenstatus folgen
Semi-
Standby Einmal
drücken
• WLAN ist noch aktiv.
• Play-Fi und Airplay 2 werden
noch unterstützt.
Eco-
Standby für 5
Sekunden
gedrückt
halten
• WLAN ist ausgeschaltet.
• Das Produkt begibt sich in
denGeringverbrauchsmodus.
• Der Neustart des Systems
dauert etwas länger.
2(QUELLE)-Taste
Wählt die Wiedergabefunktion.
3Lautstärke+/Lautstärke--Taste
Hier erhöhen/verringern Sie den Lautstärkepegel.
4WLAN-LED
LED-Status Status
Blinkt WLAN-Zugangspunktmodus (AP)
Blinkt zweimal Wi-Fi Protected Setup-Modus (WPS)
Leuchtet Erfolgreich gekoppelt / verbunden
5Display / Sensor für die Fernbedienung
Hier wird der aktuelle Status angezeigt.
Empfängt Signale von der Fernbedienung.
6Schrauben
Entfernen Sie die Schrauben und installieren Sie die
Wandbefestigungsschrauben an der Rückseite des
Geräts.
7PF-Taste (WLAN-Einrichtung)
• Löst WLAN-Einrichtung für Play-Fi aus.
• Taste gedrückt halten:
8 Sekunden WLAN-Zugangspunktmodus (AP)
3 Sekunden Wi-Fi Protected Setup-Modus (WPS)
8USB-Eingang
Hier schließen Sie ein USB-Gerät zur Musikwiedergabe an.
9TYPE-C-Eingang
Für den Dongle des kabellosen hinteren Surround-
Lautsprechers.
Das Surround-Kit muss separat erworben werden.
Dieser Anschluss kann nicht zum Anschluss an andere
Typ-C-Geräte verwendet werden.
10 OPTICAL-Eingang
Zum Anschluss am OPTICAL OUT eines externen Geräts.
11 COAXIAL-Eingang
Zum Anschluss am COAXIAL OUT eines externen Geräts.
12 HDMI OUT (TV eARC/ARC)-Eingang
Anschluss für Fernseher. Der Anschluss unterstützt
die eARC/ARC-HDMI-Funktion, mit der die
Soundbar Audiosignale wiedergeben kann, die vom
angeschlossenen Fernseher stammen.
13 HDMI IN (1/2) Anschlüsse
Zwei HDMI-Anschlüsse für HDMI-Quellgeräte, wie DVD-
Player, Blu-ray Disc™-Player oder Spielkonsole. Beachten
Sie, dass jeweils nur ein HDMI-Eingang nutzbar ist.
14 AC~-Eingang
Hier schließen Sie das Gerät am Stromnetz an.
Drahtlos-Subwoofer
1AC~-Eingang
2KOPPLUNGSTASTE (PAIR)
3KOPPLUNGSANZEIGE
Bedienelemente
und Funktionen

Bluetooth-Betrieb ( )
Mit Subwoofer koppeln
WLAN verbinden ( )
Fast blink Slow pulse
Settings
AirPlay (iOS)
Settings Wi-Fi
Wi-Fi
Networks
SET UP NEW AIRPLAY SPEAKER…
Play-Fi Device XXXXXX
Play-Fi Device XXXXXX
Play-Fi
Play -Fi
New Recent Scenes
Start
SPEAKERS
HEADPHONES
Play-Fi Device (2DFXXX)
Headphones App
Play-Fi Device XXXXXX
Sources
Connecting...
Music App
Solid
Solid
1
2
2
Play-Fi
>8 sec
Der Subwoofer und die Soundbar werden automatisch gekoppelt, wenn beide eingeschaltet sind.
Wenn kein Ton vom Drahtlos-Subwoofer zu hören ist, koppeln Sie den Subwoofer manuell.
3
5
4
* Netzkabel und Stecker variieren je nach Region.
> 8 Sekunden
Langsamer Impuls
Abbrechen
Einstellungen Weiter
Leuchtet
Leuchtet
Erledigt
Abbrechen Erledigt
AirPlay-Einrichtung
Einstellungen
Ihr Netzwerk
Andere Netzwerke anzeigen...
AirPlay-Einrichtung
Einrichtung abgeschlossen
Start
Neu
Kopfhörer-App
LAUTSPRECHER
Letzte Szenen
Quellen
Verbinde...
Dieser AirPlay-Lautsprecher wird zur
Verbindung mit„Ihrem Netzwerk“ eingerichtet
Einrichten dieses AirPlay-Lautsprechers, um
„Ihrem Netzwerk“ beizutreten.
Dieser AirPlay-Lautsprecher ist
„Ihrem Netzwerk“ beigetreten.
Beitritt zu„Ihrem Netzwerk“...
NETZWERK
Netzwerke
NEUEN AIRPLAY-LAUTSPRECHER EINRICHTEN...
Musik-App
Download on the
GET IT ON
Blinkt schnell
WLAN
WLAN
Play-Fi Device XXXXXX
1
2
!
< 6 m
Für GB
Für EU
Für USA
Einstellungen
GERÄTE
Verbunden
Jetzt erkennbar
Name des Lautsprechers

6
7
1156mm
1
3
2
4

SS

SS
Wählt die Wiedergabefunktion ( )
Wandmontage
HDMI eARC HDMI IN
OPTICAL COAXIAL
43 1 2
Surround
Blu-ray Player / DVD Player /
Recorder / Set-top Box...
HDMI OUT
Anzeige Modus
ARC
HDMI IN 1
HDMI IN 2
OPTICAL
COAXIAL
Bluetooth
Verbunden
Verbindung
USB
22,7
mm
22,7
mm
Blu-ray-Player / DVD-Player /
Rekorder / Digitalempfänger...
1156 mm
