HOLZMANN MASCHINEN ABS 1500FF User manual

Vydání: 14.04.2017 –Revize - 00 –CEC - CZ/EN
CZ
NÁVOD K OBSLUZE
ODSÁVACÍ ZAŘÍZENÍ
Překlad / Translation
EN
USER MANUAL
DUST COLLECTOR
ABS 1500FF

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 2
ABS1500FF
1OBSAH /INDEX
1OBSAH /INDEX 2
2BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS 4
4PŘEDMLUVA (CZ) 5
5TECHNIKA 6
5.1 Komponenty ........................................................................................................ 6
5.2 Technické údaje .................................................................................................. 6
6BEZPEČNOST 7
6.1 Účel použití ......................................................................................................... 7
6.2 Bezpečnostní pokyny........................................................................................... 8
6.3 Další rizika .......................................................................................................... 9
7MONTÁŽ 10
7.1 Součást dodávky ............................................................................................... 10
7.2 Pracoviště ......................................................................................................... 10
7.3 Elektrické připojení ........................................................................................... 10
7.4 Sestavení........................................................................................................... 11
8PROVOZ 14
8.1 Provozní pokyny ................................................................................................ 14
8.2 Připojení k dřevoobráběcímu stroji ................................................................... 14
8.3 Spínací jednotka................................................................................................ 14
9ÚDRŽBA 15
9.1 Péče o stroj a plán údržby ................................................................................. 15
9.1.1 Výměna odpadního vaku................................................................................15
9.2 Čištění ............................................................................................................... 16
9.3 Likvidace ........................................................................................................... 16
10 ODSTRAŇOVÁNÍ ZÁVAD 16
11 PREFACE (EN) 17
12 TECHNIC 18
12.1 Components .................................................................................................. 18
12.2 Technical details ........................................................................................... 18

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 3
ABS1500FF
13 SAFETY 19
13.1 Intended Use................................................................................................. 19
13.2 Security instructions ..................................................................................... 20
13.3 Remaining risk factors .................................................................................. 21
14 ASSEMBLY 22
14.1 Delivery content............................................................................................ 22
14.2 Workplace requirements ............................................................................... 22
14.3 Power supply ................................................................................................ 22
14.4 Assembly....................................................................................................... 23
15 OPERATION 26
15.1 Operation instructions................................................................................... 26
15.2 Connection of dust collector to machine........................................................ 26
15.3 Switch unit.................................................................................................... 26
16 MAINTENANCE 27
16.1 Maintenance plan .......................................................................................... 27
16.1.1 Change of dust collector bag .....................................................................27
16.2 Cleaning ........................................................................................................ 28
16.3 Disposal ........................................................................................................ 28
17 TROUBLE SHOOTING 28
18 PLÁN ZAPOJENÍ / WIRING DIAGRAM 29
19 NÁHRADNÍ DÍLY / SPARE PARTS 30
19.1 Objednávka náhradních dílů / spare parts order........................................... 30
19.2 Rozpadový výkres / explosion drawing......................................................... 31
20 PROHLÁŠENÍ O SHODĚ/CE-CERTIFICATE OF CONFORMITY 33
21 ZÁRUČNÍ PODMÍNKY 34
22 GUARANTEE TERMS 35
23 SLEDOVÁNÍ VÝROBKU 36
PRODUCT EXPERIENCE FORM 36

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 4
ABS1500FF
2BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS
CZ
BEZPEČNOSTNÍ SYMBOLY
VÝZNAM SYMBOLŮ
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
CZ
CE-SHODA: Tento výrobek je v souladu se směrnicemi ES
EN
CE-CONFORM: This product complies with EC-directives
CZ
PŘEČTĚTE SI NÁVOD K OBSLUZE!Přečtěte si řádně návod k obsluze a údržbě Vašeho stroje
a dobře se seznamte s ovládacími prvky stroje, aby byl tento řádně obsluhován a předešlo se
ke škodám na stroji a zraněním osob.
EN
READ THE MANUAL! Read the user and maintenance manual carefully and get familiar with
the controls in order to use the machine correctly and to avoid injuries and machine defects.
CZ
VÝSTRAHA!Dbejte bezpečnostních symbolů! Nedodržování předpisů a pokynů může vést
k těžkým poraněním osob nebo dokonce smrtelným úrazům.
EN
ATTENTION! Ignoring the safety signs and warnings applied on the machine as well as
ignoring the security and operating instructions can cause serious injuries and even lead to
death.
CZ
Všeobecný pokyn
EN
General note
CZ
Používejte ochranné prostředky!
EN
Protective clothing!
CZ
Stroj před úkony údržby a přestávkami vypněte a odpojte od sítě!
EN
Stop and pull out the power plug before any break and engine maintenance!
CZ
Výstraha před rotujícími částmi!
EN
Warning of rotating parts!
CZ
Vysoké napětí!
EN
High voltage!
CZ
Chraňte před vlhkem!
EN
Protect from moisture!
CZ
Oheň, otevřený plamen a kouření jsou zakázané!
EN
Fire, naked flame and smoking forbidden!

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 5
ABS1500FF
4PŘEDMLUVA (CZ)
Vážený zákazníku!
Tento návod na obsluhu obsahuje důležité informace a upozornění k manipulaci a provozu
odsávacího zařízení ABS1500FF.
Obchodní označení výrobku bude pro účel tohoto návodu zkráceno na „stroj“.
Tento návod na obsluhu je nedílnou součástí stroje a musí být u něj uchován pro případné
pozdější použití.
Pokud stroj předáváte třetí osobě, vždy návod přiložte!
Dodržujte bezpečnostní pokyny!
Před prvním použitím si pozorně přečtěte tento návod na obsluhu. To Vám usnadní práci se strojem
a pomůže předcházet chybám a případným škodám. Dodržujte bezpečnostní pokyny a dbejte
výstrah. Opomíjení bezpečnostních pokynů může vést k vážným škodám na zdraví apod.
Z důvodu neustálého vývoje našich produktů se mohou vyobrazení nebo obsah tohoto návodu
mírně lišit od skutečnosti. V případě zjištění nedostatků této dokumentace nás o těchto laskavě
informujte.
Technické změny vyhrazeny!
Po dodání zkontrolujte bezodkladně stav zboží a v případě neshod a poškození
zaznamenejte tyto okamžitě do přepravního listu!
Škody způsobené přepravou musí být nahlášeny přímo u nás nejpozději do 24 hodin
od dodání. Na pozdější reklamace nebude brát společnost Holzmann zřetel.
Autorské právo
© 2017
Tato dokumentace je chráněna autorským právem. Z toho vyplývající ústavní práva zůstávají
nedotčena! Přetisk dokumentace, překlad, použití fotografií a vyobrazení budou trestně stíhána.
Místo soudu je ve správním území Linz nebo příslušný soud pro 4170 Haslach.
Kontakt na služby zákazníkům
HOLZMANN MASCHINEN
AT-4170 Haslach, Marktplatz 4
AUSTRIA
Tel [phone] - 0
Fax [phone]
[e-mail]

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 6
ABS1500FF
5TECHNIKA

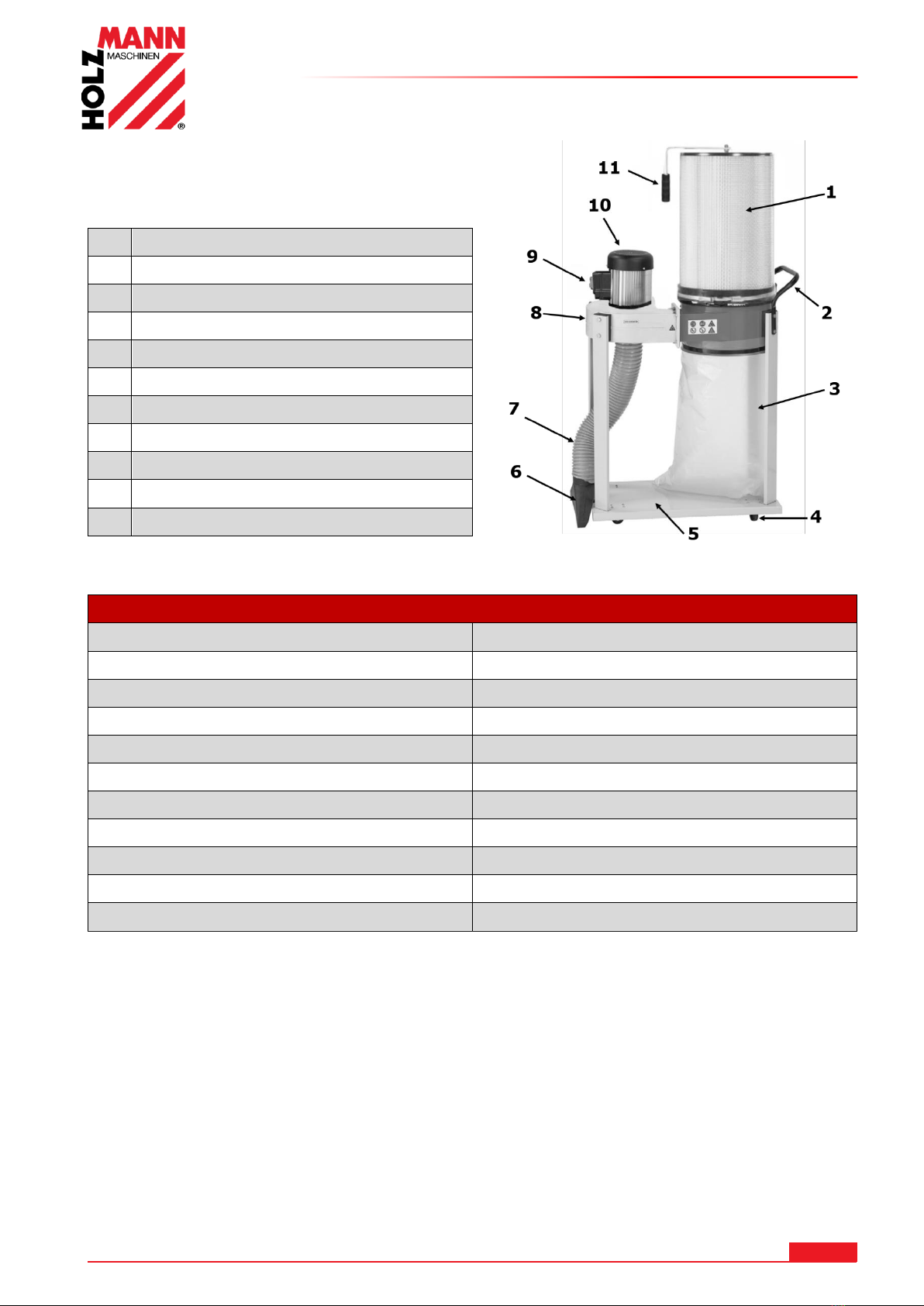

5.1 Komponenty
1
Jemný prachový filtr
2
Transportní rukojeť
3
Odpadní vak
4
Transportní kolečko
5
Základna
6
Podlahová hubice
7
Sací hadice
8
Skříň oběžného kola ventilátoru
9
Spínací jednotka
10
Motor
11
Čisticí madlo
5.2 Technické údaje
ABS1500FF
Napětí
230V (400V/3Ph) / 50Hz
Výkon motoru S1 (100%) / S6 (40%)
0,75kW / 1kW
Otáčky motoru
2950min-1
Objem odpadního vaku
60l
Přípojka odsávání
Ø 100mm
Sací výkon
1500m³/h
Podtlak
1020Pa
Plocha filtru
2,25m²
Rozměr stroje (DxŠxV)
850x380x1420mm
Hmotnost
36kg
Hladina akustického výkonu LPA
<85dB(A)

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 7
ABS1500FF
6BEZPEČNOST
6.1 Účel použití
Stroj se smí používat pouze v bezvadném technickém stavu, při dodržení všech pokynů k provozu
a bezpečnostních pokynů, při vědomí nebezpečnosti stroje! Závady, které mohou ovlivnit
bezpečnost stroje, ihned odstraňte!
Je obecně zakázáno měnit nebo odstraňovat bezpečnostní prvky a zařízení stroje!
Stroj je určen výhradně pro následující úkony:
Odsávání dřevěných a plastových pilin jakož i dřevěného prachu z dřevoobráběcích strojů.
Za škody a zranění způsobená jiným než ke svému účelu určenému použití stroje nenese
společnost HOLZMANN-MASCHINEN jakoukoliv odpovědnost nebo záruku.
VÝSTRAHA
▪Hořlavé plyny (např. výpary a mlhoviny z barev nebo laků) nesmí být odsávány!
▪Odpadní vaky z polyetylénu musí mít tloušťku min. 0,2 mm!
▪V případě použití jiných vaků z jiných materiálů musejí tyto disponovat shodnou
mechanickou pevností!
▪Dbejte rovněž pokynů v návodu připojovaného dřevoobráběcího stroje!
Pracovní podmínky:
Stroj lze provozovat pouze za následujících podmínek:
Vlhkost
max. 70%
Teplota
od +5°С do +40°С
Stroj není určen pro venkovní použití.
Stroj není určen do provozů s rizikem exploze.
Nedovolené použití:
•Provoz stroje za podmínek přesahujících rámec použití uvedený v tomto návodu není dovolen.
•Provoz stroje bez ochranných prostředků není dovolen.
•Není dovolena demontáž nebo deaktivace ochranných prvků.
•Není dovolen provoz stroje s obrobky, které nejsou výslovně uvedeny v tomto návodu
na obsluhu.
•Není dovoleno použití nástrojů, které nejsou určeny pro provoz tohoto stroje.
•Jakékoliv změny na konstrukci stroje nejsou dovolené.
•Provoz stroje způsobem a k účelům, které neodpovídají 100% pokynům v tomto návodu,
je výslovně zakázán.
•Nikdy nenechávejte stroj bez dozoru. Zejména, pokud se v blízkosti stroje nacházejí děti!

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 8
ABS1500FF
6.2 Bezpečnostní pokyny
Výstražné štítky a/nebo nálepky na stroji, které jsou již nečitelné nebo chybějí, musejí
být okamžitě obnoveny!
Zákony a nařízení platné v místě používání stroje mohou stanovovat minimální věk
obsluhy a omezit tak používání tohoto stroje!
Pro zabránění vadné funkce stroje, jeho poškození nebo škodám na zdraví dbejte VŽDY
následujících pokynů:
•Pracovní prostor a podlahu kolem stroje udržujte čistou od oleje, mazacích tuků
a zbytků materiálu z opracování obrobků!
•Zajistěte dostatečné osvětlení pracoviště, kde se stroj nachází!
•Pracujte v dobře větraných místnostech!
•Stroj nikdy nepřetěžujte!
•Při únavě, špatné koncentraci, popř. pod vlivem léků, alkoholu nebo drog je práce se
strojem zakázaná!
•Stroj smí obsluhovat pouze jedna osoba.
•Stroj musí obsluhovat pouze poučené osoby (znalost a pochopení tohoto návodu
k obsluze), které nemají ve srovnání s běžnými zaměstnanci žádné omezení
motorických dovedností.
•Nepovolané osoby a zvláště pak děti, jakož i nevyškolené osoby se musí zdržovat
mimo dosah stroje!
•Dbejte na to, aby se v blízkosti stroje nenacházely další osoby. Bezpečná min.
vzdálenost: 2 m!
•Při práci na stroji a se strojem noste vhodné ochranné pomůcky (protiprachová
maska)! Dodržujte návod k obsluze připojeného stroje!
•Spuštěný stroj nesmí být nikdy ponechán bez dozoru! Před opuštěním pracoviště
stroj vypnětě a vyčkejte, dokud se zcela nezastaví!
•Před výkonem údržby nebo při seřizování odpojte stroj ze sítě!
•Ujistěte se, že je stroj vypnutý, než ho zapojíte do sítě.
•Nepoužívejte stroj, pokud má vadný vypínač.
•Používejte výhradně originální nemodifikovanou zástrčku, která do zásuvky pasuje
(žádné adaptéry při uzemněném stroji)!
•Vždy, když pracujete se strojem na elektrický pohon, je třeba vysoké opatrnosti! Hrozí
totiž riziko úrazu elektrickým proudem, požáru nebo řezného poranění;
•Stroj chraňte před vlhkem (riziko zkratu!)
•Venku používejte pouze takový prodlužovací kabel, který je určený pro venkovní
použití.
•Elektrické přístroje a zařízení nikdy nepoužívejte v blízkosti hořlavých kapalin a plynů
(riziko exploze!)
•Pravidelně kontrolujte přívodní kabel na poškození.
•Kabel nikdy nepoužívejte k vlečení stroje.
•Chraňte přívodní kabel před vlivy tepla, oleje a ostrých hran předmětů.
•Vyvarujte se kontaktu s uzemněnými částmi.
•POZOR! RIZIKO POŽÁRU:
ZEJMÉNA ODSÁVÁNÍ HOŘLAVÝCH NEBO ZÁPALNÝCH PLYNŮ, KAPALIN, PRACHU,
POPELA NEBO PILIN (plyny, palivo, čističe, zbytky laku, vodík, uhelný prach, prach
z hořčíku, obilný prach, kamenný prach, horký popel, cigaretové nedopalky atd.)
JE PŘÍSNĚ ZAKÁZÁNO!
•Do odsávacího otvoru nestrkejte žádné předměty a udržujte ho čistý od usazenin,
které mohou mít za následek snížení sacího výkonu.
•Odstranění ochranné mřížky je zakázané.

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 9
ABS1500FF
6.3 Další rizika
VÝSTRAHA
Je třeba vzít na vědomí, že existují daší rizika při práci se strojem.
I při běžných úkonech (i těch nejjednodušších) je proto třeba zvýšené
opatrnosti. Bezpečná práce závisí na Vaši koncentraci!
I přes dodržování bezpečnostních předpisů a pokynů pro správné použití stroje nelze zcela
vyloučit další rizika. Vzhledem ke konstrukci stroje mohou nastat následující rizika:
Riziko od závady na stroji
Pokud vykazuje jedna nebo více částí stroje závadu nebo poškození, je použití stroje zakázané.
Vadné části musí být neprodleně vyměněny. Smí být použity pouze náhradní díly od výrobce
stroje. Změny na stroji jsou zakázané. Před každým použitím zkontrolujte bezvadný stav stroje!
Riziko úrazu elektrickým proudem
Stroj provozujte připojený na zdroj elektrického proudu, který je vybaven proudovým chráničem!
Zásuvky musí být řádně nainstalovány, uzemněny a zkontrolovány! Kontrolu zásuvek a přívod
elektrického proudu provádí výhradně k tomu způsobilý elektrikář!
Další informace k elektroinstalaci najdete v kapitole 7.3 tohoto návodu k obsluze.
Riziko od nežádoucího spuštění stroje
Při vyprazdňování odpadního vaku a v případě nepoužívání stroje musí být tento odpojen
od přívodu elektrického proudu!
Riziko od vdechnutí dřevěného prachu
Vdechnutím dřevěného prachu se vystavujete zdravotnímu riziku! Při vyprazdňování odpadního
vaku používejte vždy ochrannou masku. Při likvidaci dřevěného odpadu (pilin) dbejte platných
zákonů a předpisů pro likvidaci odpadu!!
Tato rizika je možné minimalizovat při dodržování všech bezpečnostních pokynů, pokynů k údržbě
a péči o stroj a při vhodném používání stroje zaškolenou obsluhou.
Přes veškeré ochranné pomůcky a bezpečnostní výbavu stroje jsou Vaše koncentrace na práci
a technické předpoklady pro obsluhu stroje tím nejdůležitějším bezpečnostním faktorem!

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 10
ABS1500FF
7MONTÁŽ
7.1 Součást dodávky
Po obdržení zásilky zkontrolujte, zda-li jsou všechny její části v pořádku. Poškození nebo chybějící
části okamžitě oznamte svému prodejci nebo přepravci. Viditelná poškození způsobená přepravou
musejí být neprodleně zaznamenána do dodacího listu. Na pozdější reklamace nebude brán
zřetel. Zboží bude považováno za řádně dodané.
7.2 Pracoviště
Pro stroj zvolte vhodné místo;
Dbejte přitom bezpečnostních pokynů a rozměrů stroje.
Zvolené místo musí disponovat příslušnou přípojkou na elektrickou síť
7.3 Elektrické připojení
POZOR
Při práci na neuzemněném stroji: Možnost těžkého poranění od rány
elektrickým proudem v případě nesprávné funkce stroje!
Platí:Stroj musí být připojen k uzemněné zásuvce.
Následující pokyny jsou určeny vašemu elektrikáři. Elektrickou přípojku stroje smí realizovat
výhradně kvalifikovaný elektrikář!
1. Elektrické připojení stroje je připraveno pro provoz s uzemněnou zásuvkou!
2. Zástrčka dodaná se strojem nesmí být měněna!
3. Uzemňovací vodič je v provedení žluto-zelené barvy!
4. Přívod elektrického proudu musí být jištěný pojistkou 16A.
5. Zkontrolujte, že přívodní napětí a frekvence odpovídají údajům na štítku stroje.
6. Po realizaci přípojky zkontrolujte správný směr chodu stroje.
7. Pokud se stroj točí opačně, musíte prohodit dvě fáze.
8. V případě opravy nebo výměny nesmí být uzemňovací vodič připojen k zásuvce pod
napětím!
9. Ujistěte se, že se prodlužovací kabel nachází v bezvadném stavu a je vhodný pro přenos
příslušného napětí. Poddimenzovaný kabel snižuje výkon a silně se zahřívá.
10. Poškozený kabel musí být okamžitě vyměněn!
UPOZORNĚ NÍ
Provoz je možný pouze s proudovým chráničem
(RCD o maximálním chybném proudu 30mA).
Přípojka 400V:
5- žilový:
s
N-vodičem
4- žilový:
bez
N-vodiče

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 11
ABS1500FF
7.4 Sestavení
Umístěte transportní kolečka na příslušné
montážní otvory na základní desce (zá-
kladna) a upevněte je šrouby M6x16
a maticemi M6.
Pomocí šroubů M8x10 a distančních
podložek M8 namontujte skříň oběžného
kola na cyklónový plech.
POZOR! Přiložte těsnění!
Namontujte boční vzpěry na skříň
oběžného kola pomocí šroubů M8x16
a distančních podložek M8.
POZOR! Přiložte gumový blok!
Namontujte boční vzpěry a transportní
rukojeť na skříň oběžného kola ventilátoru
pomocí šroubů M8x45 a distančních
podložek M8.
POZOR! Přiložte gumový blok!

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 12
ABS1500FF

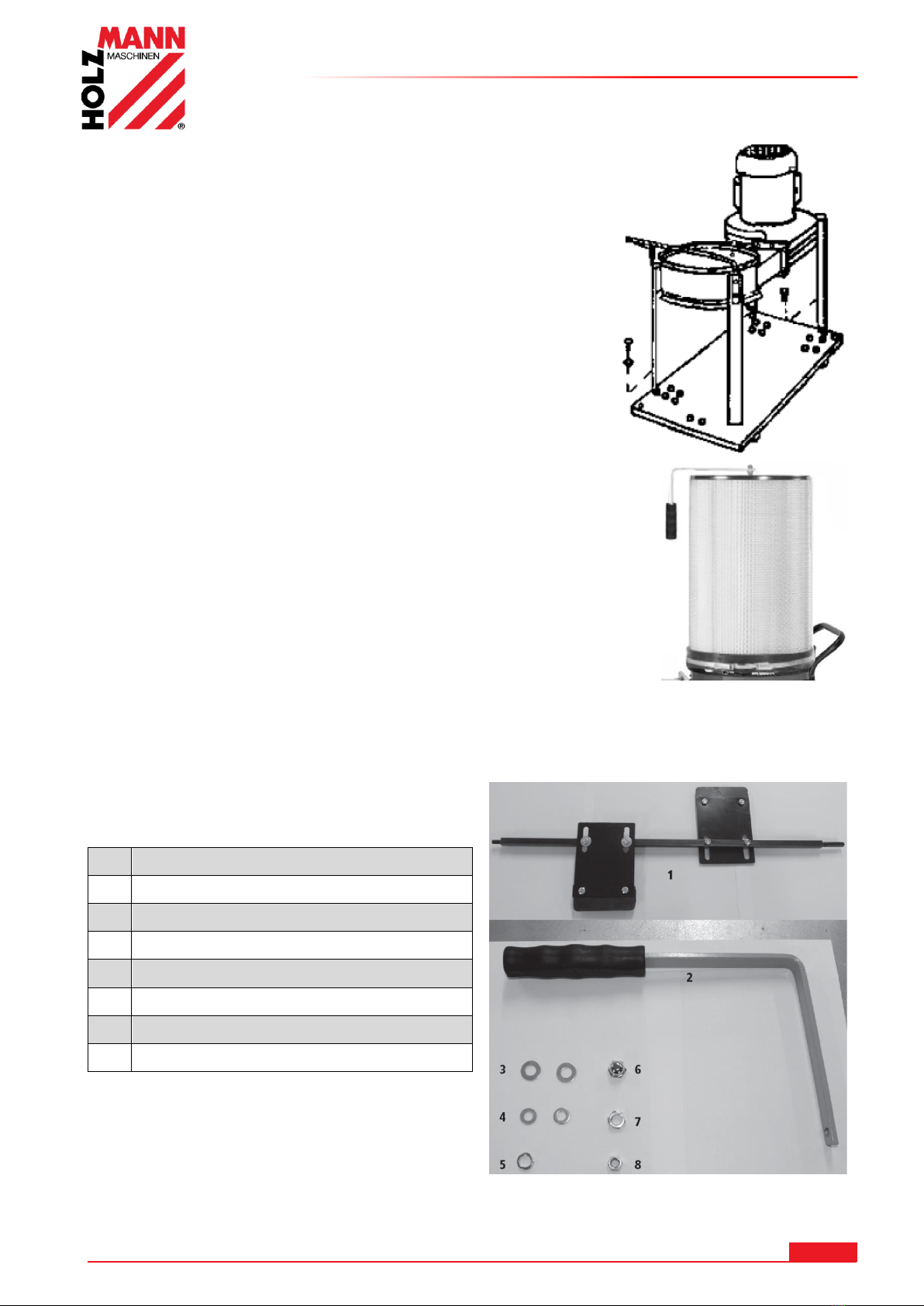

Umístěte stroj na montážní otvory základní
desky a upevněte jej šrouby M8x10, maticí
a distanční podložkou M8.
Umístěte jemný prachový filtr na cyklónový
plech a upevněte jej pomocí upínací pásky.

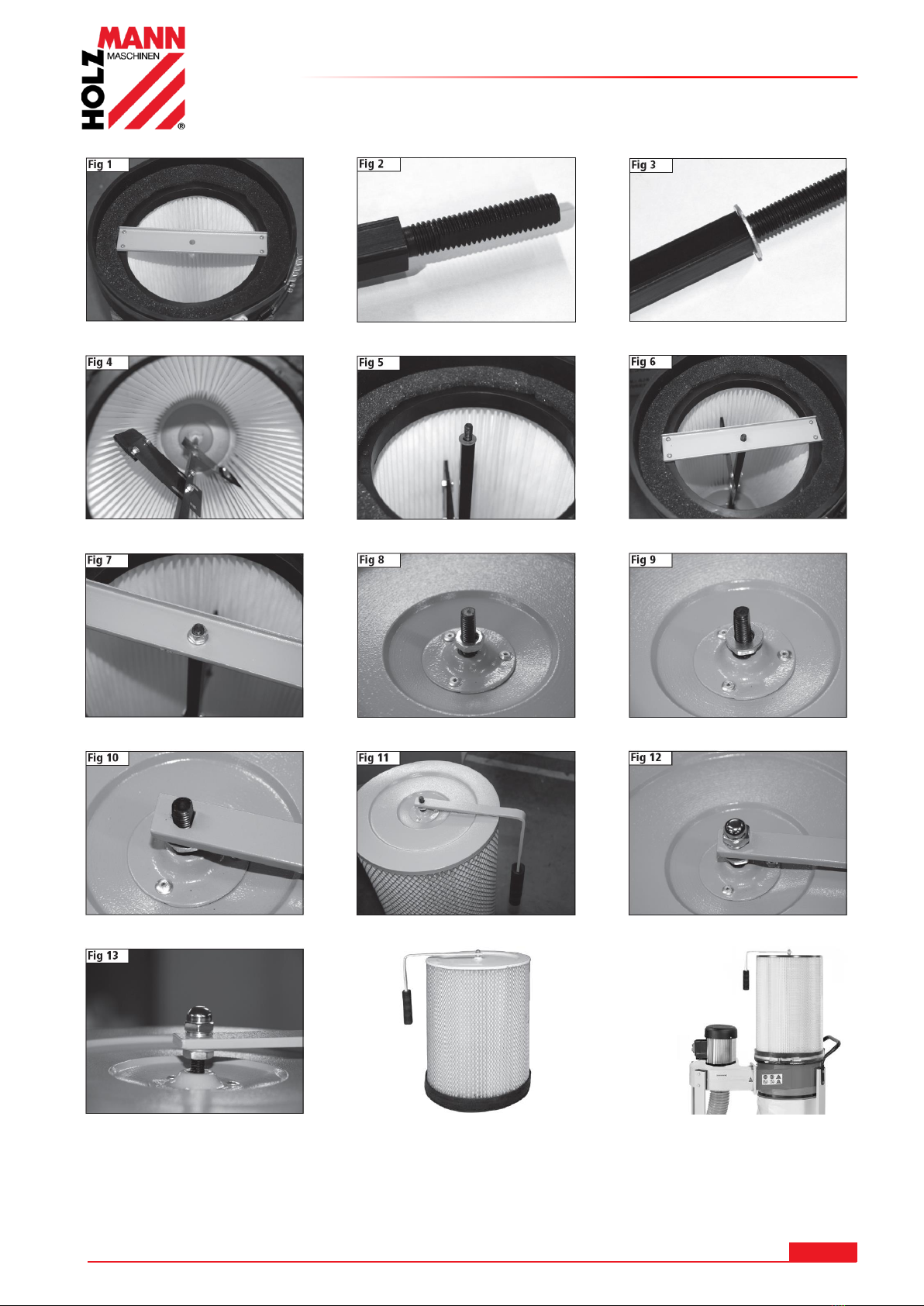

Jemný prachový filtr:
1
Čisticí pádlo
2
Čisticí madlo
3
M10 Distanční podložka
4
M8 Distanční podložka
5
M10 Pérová podložka
6
M10 Čepičková matice
7
M10 Matice
8
M8 Pojistná matice

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 13
ABS1500FF

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 14
ABS1500FF
8PROVOZ
Stroj používejte pouze v bezvadném stavu. Před každým použitím proveďte vizuální kontrolu
stroje. Bezpečnostní výbava stroje, elektrická vedení a ovládací prvky je rovněž nezbytné
kontrolovat. Proveďte zároveň kontrolu šroubových spojů na poškození a dotažení.
8.1 Provozní pokyny
VÝSTRAHA
Veškeré opravy a přestavby provádějte vždy při odpojeném
stroji ze sítě!
POKYN
•Stroj umístěte tak blízko dřevoobráběcího stroje, aby mu tento nepřekážel!
•Dřevoobráběcí stroj začněte používat až ve chvíli, kdy odsávací zařízení dosáhlo
plných otáček!
8.2 Připojení k dřevoobráběcímu stroji
Přípojka odsávání: Ø 100mm
Použité odsávací hadice musí být z nehořlavého materiálu a zároveň musí být antistatické.
Vzdálenost mezi odsavačem prachu a dřevoobráběcím strojem by neměla přesáhnout 10 metrů
Stroj lze rovněž použít k vysávání podlahy:
K sací hadici musí být připojena pouze podlahová hubice.

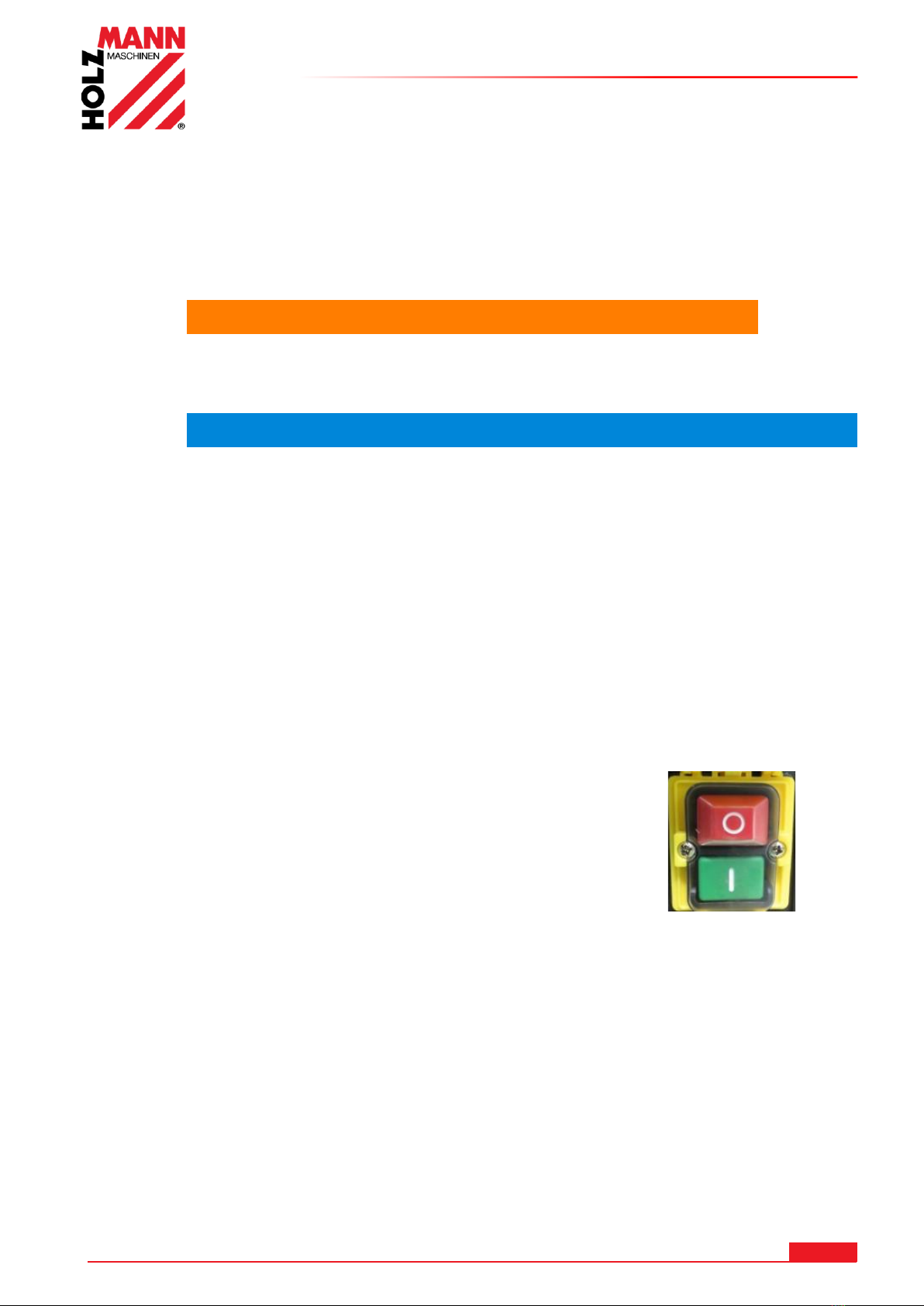

8.3 Spínací jednotka
Hlavní vypínač:
Stisk zeleného tlačítka (I): Zapnuto
Stisk červeného tlačítka (0): Vypnuto

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 15
ABS1500FF
9ÚDRŽBA
POZOR
Před čištěním a údržbou stroj vypněte a odpojte od sítě!
Tím zabráníte škodám a zraněním od nežádoucího spuštění stroje!
Stroj je nenáročný na údržbu a pouze několik málo dílů musí být obsluhou udržováno.
Poruchy nebo závady, které mohou ovlivnit bezpečnost, nechte okamžitě odstranit.
POKYN
Pouze pravidelně udržovaný stroj může být uspokojivě provozován.
Nedostatečná údržba a péče o stroj mohou mít za následek nehody a zranění.
Náročné opravy svěřte autorizovanému servisu.
Nevhodný zásah může poškodit stroj a ohrozit Vaši bezpečnost.
Pravidelně kontrolujte, zda-li jsou výstražné a bezpečnostní štítky a samolepy na stroji
v bezvadném a čitelném stavu.
Před každým použitím stroje zkontrolujte bezvadný stav bezpečnostních prvků!
Uskladnění stroje je možné pouze v suchém prostředí a musí být zajištěn proti vlivu počasí.
Před prvním uvedením stroje do provozu, a následně každých 100 motohodin, je nutné aplikovat
tenkou vrstvu oleje nebo mazacího tuku na všechny pohyblivé části a jejich spoje (pokud je to
žádoucí, před mazáním očistěte kartáčem od pilin a prachu).
9.1 Péče o stroj a plán údržby
•V pravidelných intervalech čistěte jemný prachový filtr otáčením čisticího madla, aby se zacho-
vala kapacita filtru.
•V pravidelných intervalech čistěte přípojku odsávání na odsavači, především ochrannou mřížku,
na které se po určité době mohou utvořit usazeniny prachu a nečistot, které mají za následek
snížení sacího výkonu.
9.1.1 Výměna odpadního vaku
Před výměnou odpadního vaku je nutné stroj vypnout minimálně 10 minut předem, aby si stihly
prachové částice sednout. Před samotným úkonem výměny odpadního vaku je z bezpečnostních
důvodů nutné odpojit stroj od sítě. Vak měňte tehdy, pokud je z 60-70% plný. Používejte výhradně
takové odpadní vaky, které odpovídají rozměrům stroje. Používejte výhradně 100% těsné odpadní
vaky!

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 16
ABS1500FF
9.2 Čištění
Po každém použití musí být stroj a jeho součásti řádně očištěny.
Stroj vždy po práci zbavte příslušným náčiním špon a prachu z opracování obrobků.
POKYN
Použití čistících prostředků jako rozpouštědel, agresivních chemikálií
nebo abrasivních prostředků má za následek poškození stroje!
Platí:Při čištění používejte vodu a v případě nutnosti jemné čističe!
Nenalakované plochy stroje ošetřete proti korozi běžně dostupným antikorozním prostředkem.
9.3 Likvidace
Váš stroj nevyhazujte do komunálního odpadu. Kontaktujte místní orgány pro získání
informací o správné likvidaci a dostupných možnostech likvidace odpadu.
Pokud si u vašeho obchodníka zakoupíte nový nebo podobný stroj, je tento
povinen starý stroj od vás bezplatně převzít k odborné likvidaci.
10 ODSTRAŇOVÁNÍ ZÁVAD
PŘED ZAPOČETÍM PRÁCE NA ODSTRAŇOVÁNÍ ZÁVAD ODPOJTE STROJ OD SÍTĚ.
Závada
Možná příčina
Odstranění
Stroj neběží
•Vadný vypínač
•Vypínač nechte opravit
•Vypnutý přívod elektrického
proudu
•Zkontrolujte přívod
elektrického proudu
•Vadná pojistka
•Vyměňte pojistku
•Vadný stykač
•Stykač vyměňte nebo opravte
Únik prachu
•Netěsná nebo ucpaná spojení
•Spojení zkontrolujte
•Ucpaná místa odstraňte
•Odpadní vak nebo jemný
prachový filtr je vadný nebo
chybně instalovaný
•Zkontrolujte odpadní vak a filtr
•Vadný vak/filtr vyměňte
Velký hluk ze skříně
ventilátoru
•Nasála se velká špona nebo
dřevěná část
•Stroj vypněte, odpojte od
přívodu elektrického proudu
a překážku odstraňte
•Povolené kolo ventilátoru
•Kolo utáhněte
POTENCIÁLNÍ ZDROJE ZÁVAD LZE VYLOUČIT SPRÁVNÝM ZAPOJENÍM STROJE DO SÍTĚ
KVALIFIKOVANÝM ELEKTRIKÁŘEM.
POKYN
Pokud se nejste jisti, že jste schopni provést opravu řádně sami, nebo
nedisponujete příslušnou kvalifikací a schopnostmi, obraťte se ohledně
odstranění závady na autorizovaný servis.

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 17
ABS1500FF
11 PREFACE (EN)
Dear Customer!
This manual contains information and important instructions for the installation and correct use of
the dust collector ABS1500FF.
Following the usual commercial name of the machine (see cover) is substituted in this manual with
the name "machine".
This manual is part of the product and shall not be stored separately from the product. Save it for
later reference and if you let other people use the product, add this instruction manual to the
product.
Please read and obey the security instructions!
Before first use read this manual carefully. It eases the correct use of the product and
prevents misunderstanding and damages of product and the user’s health.
Due to constant advancements in product design, construction pictures and content may diverse
slightly. However, if you discover any errors, inform us please.
Technical specifications are subject to changes!
Please check the product contents immediately after receipt for any eventual transport
damage or missing parts.
Claims from transport damage or missing parts must be placed immediately after initial
product receipt and unpacking before putting the product into operation.
Please understand that later claims cannot be accepted anymore.
Copyright
© 2017
This document is protected by international copyright law. Any unauthorized duplication,
translation or use of pictures, illustrations or text of this manual will be pursued by law.
Court of jurisdiction is the Landesgericht Linz or the competent court for 4170 Haslach, Austria!
Customer service contact
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4
AUSTRIA
Tel [phone] - 0
Fax [phone]
[e-mail]

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 18
ABS1500FF
12 TECHNIC
12.1 Components
1
Cartridge filter
2
Transport handle
3
Chip bag
4
Transport wheel
5
Base
6
Floor sweeper
7
Dust hose
8
Fan wheel housing
9
Switch unit
10
Motor
11
Cleaning lever
12.2 Technical details
ABS1500FF
Voltage
230V (400V/3Ph) / 50Hz
Motor power S1 (100%) / S6 (40%)
0,75kW / 1kW
Motor speed
2950min-1
Chip bag
60Liter
Chip bag volume
Ø 100mm
Collector power
1500m³/h
Hypotension
1020Pa
Filter area
2,25m²
Machine dimension (LxWxH)
850x380x1420mm
Weight
36kg
Sound power level LPA
<85dB(A)

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 19
ABS1500FF
13 SAFETY
13.1 Intended Use
The machine must only be used for its intended purpose! Any other use is deemed to be a case of
misuse.
To use the machine properly you must also observe and follow all safety regulations, the assembly
instructions, operating and maintenance instructions lay down in this manual.
All people who use and service the machine have to be acquainted with this manual and must be
informed about the machine's potential hazards.
It is also imperative to observe the accident prevention regulations in force in your area.
The same applies for the general rules of occupational health and safety.
The machine is used for:
Extract of wood dust, wood and plastic chips.
Any manipulation of the machine or its parts is a misuse, in this case HOLZMANN-
MASCHINEN and its sales partners cannot be made liable for ANY direct or indirect
damage.
Even when the machine is used as prescribed it is still impossible to eliminate certain residual risk
factors.
WARNING
▪Inflammable gases (e.g. paint or varnish mist) must not be extracted.
▪Polyethylene dust bags must be a minimum thickness of 0,2mm!
▪When using bags made of other materials the mechanical strength must be
the same!
▪Refer the user manual of the connected woodworking machine!
Ambient conditions
The machine may be operated:
humidity
max. 70%
temperature
+5°С to +40°С (+41°F to +104°F)
The machine shall not be operated outdoors or in wet or damp areas.
The machine shall not be operated in areas exposed to increased fire or explosion hazard.
Prohibited use
•The operation of the machine outside the stated technical limits described in this manual is
forbidden.
•The use of the machine not according with the required dimensions is forbidden.
•The use of the machine not being suitable for the use of the machine and not being certified is
forbidden.
•Any manipulation of the machine and parts is forbidden.
•The use of the machine for any purposes other than described in this user-manual is forbidden.
•The unattended operation on the machine during the working process is forbidden!
•It is not allowed to leave the immediate work area during the work is being performed.

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 20
ABS1500FF
13.2 Security instructions
Missing or non-readable security stickers have to be replaced immediately!
The locally applicable laws and regulations may specify the minimum age of the
operator and limit the use of this machine!
To avoid malfunction, machine defects and injuries, read the following security instructions!
•Keep your work area dry and tidy! An untidy work area may cause accidents. Avoid
slippery floor.
•Make sure the work area is lighted sufficiently
•Do not overload the machine
•Always stay focused when working. Reduce distortion sources in your working
environment. The operation of the machine when being tired, as well as under the
influence of alcohol, drugs or concentration influencing medicaments is forbidden.
•Work in a well ventilated area!
•The machine must be operated only by trained persons (knowledge and
understanding of this manual), which have no limitations of motor skills compared
with conventional workers.
•Do not allow other people, particularly children, to touch the machine or the cable.
•Keep them away from your work area.
•Make your workshop childproof.
•Make sure there is nobody present in the dangerous area. The minimum safety
distance is 2m
•Use personal safety equipment: dust mask when working with the machine and note
the operation manual of the connected manual.
•Never leave the machine running unattended! Before leaving the working area
switch the machine off and wait until the machine stops.
•Always disconnect the machine prior to any actions performed at the machine.
•Avoid unintentional starting
•Do not use the machine with damaged switch
•The plug of an electrical tool must strictly correspond to the socket. Do not use any
adapters together with earthed electric tools
•Each time you work with an electrically operated machine, caution is advised! There
is a risk of electric shock, fire, cutting injury;
•Protect the machine from dampness (causing a short circuit)
•Use power tools and machines never in the vicinity of flammable liquids and gases
(danger of explosion)
•Check the cable regularly for damage
•When working with the machine outdoors, use extension cables suitable for outdoor
use
•Do not use the cable to carry the machine
•Protect the cable from heat, oil and sharp edges
•Avoid body contact with earthed
•FIRE HAZARD:
Especially the aspiration of lightly flammable materials like gases, liquids, metal dust
or chippings, solvents, hot ashes, cigarette waste … is strictly forbidden!
•Do not insert any objections into the dust collector hood and keep hand away from
the dust collector hood when machine is connected to power supply.
•Regularly check the dust collector hood for debris and clean it if necessary.
•Do not dismount the protective fence in the dust collector hood. It is a security
component and must be left in place.
