HOLZMANN MASCHINEN FS160SOLID User manual

Vydání: 16.06.2020 – Revize - 00 –RaR - CZ/EN

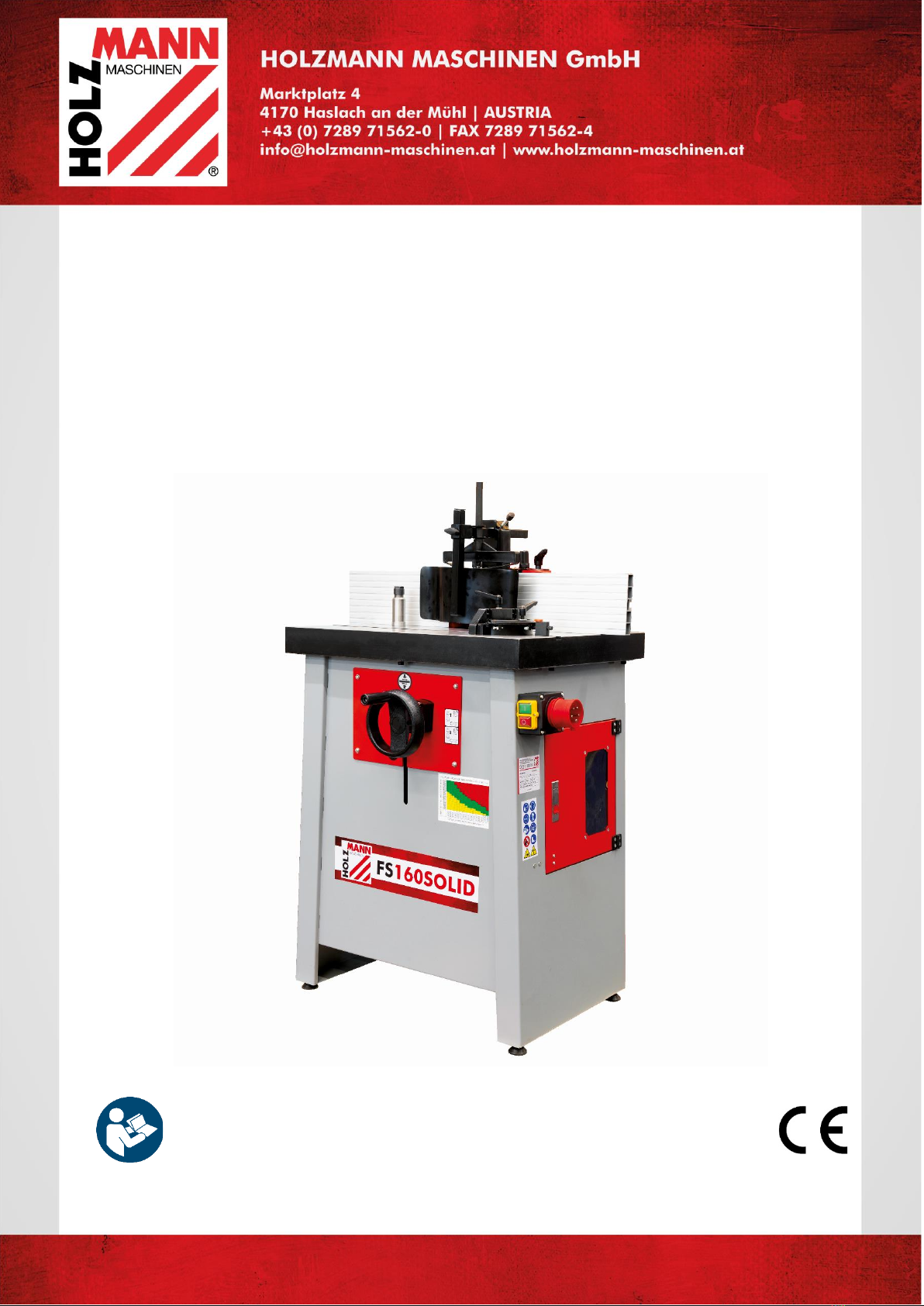

FS160SOLID
CZ
NÁVOD K OBSLUZE
FRÉZKA
Překlad / Translation
EN
OPERATING MANUAL
SPINDLE SHAPER

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 2
FS160SOLID
OBSAH /INDEX
OBSAH /INDEX 2
BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS 5
TECHNIKA / TECHNICS 6
3.1 Součást dodávky / Delivery content.................................................................... 6
3.2 Komponenty / Components................................................................................. 7
3.3 Technické údaje / Technical Data........................................................................ 8
PŘEDMLUVA (CZ) 9
BEZPEČNOST 10
5.1 Účel použití ....................................................................................................... 10
5.1.1 Technická omezení........................................................................................10
5.1.2 Zakázané použití / Nebezpečné použití ............................................................10
5.2 Požadavky na obsluhu ....................................................................................... 10
5.3 Bezpečnostní výbava stroje............................................................................... 11
5.4 Všeobecné bezpečnostní pokyny ....................................................................... 11
5.5 Elektrická bezpečnost........................................................................................ 12
5.6 Speciální bezpečnostní pokyny pro tento stroj .................................................. 12
5.7 Výstrahy............................................................................................................ 12
5.7.1 Další rizika:..................................................................................................12
TRANSPORT 13
MONTÁŽ 13
7.1 Kontrola obsahu dodávky .................................................................................. 13
7.2 Pracoviště ......................................................................................................... 14
7.3 Sestavení stroje ................................................................................................ 14
7.4 Elektrické připojení ........................................................................................... 17
7.4.1 Připojení 400 V.............................................................................................17
7.5 Připojení k odsávacímu zařízení pro prach a třísky............................................ 17
PROVOZ 17
8.1 Kontrola před uvedením do provozu.................................................................. 17
8.2 Obsluha ............................................................................................................. 18
8.2.1 Spuštění stroje .............................................................................................18
8.2.2 Zastavení stroje ...........................................................................................18
8.2.3 Výškové nastavení frézovacího vřetena ...........................................................18

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 3
FS160SOLID
8.2.1 Nastavení otáček frézovacího vřetene..............................................................18
8.2.2 Nastavení přítlačné patky...............................................................................19
8.2.3 Nastavení frézovacího pravítka .......................................................................19
8.3 Pokyny k použití ................................................................................................ 20
8.3.1 Frézování na pravítku (frézování dlouhých stran a profilů) .................................20
ČIŠTĚNÍ, ÚDRŽBA, SKLADOVÁNÍ, LIKVIDACE 20
9.1 Čištění ............................................................................................................... 20
9.2 Údržba............................................................................................................... 20
9.2.1 Plán údržby..................................................................................................21
9.2.2 Napnutí řemene............................................................................................21
9.2.3 Výměna řemene ...........................................................................................21
9.2.4 Výměna nástroje ..........................................................................................21
9.2.5 Přestavba mezi oběma vřeteny.......................................................................22
9.3 Skladování......................................................................................................... 24
9.4 Likvidace ........................................................................................................... 24
ODSTRAŇOVÁNÍ ZÁVAD 24
PREFACE (EN) 25
SAFETY 26
12.1 Intended Use of the Machine......................................................................... 26
12.1.1 Technical Restrictions ...............................................................................26
12.1.2 Prohibited Use / Forseeable Misuse.............................................................26
12.2 User Requirements........................................................................................ 26
12.3 Safety Devices............................................................................................... 27
12.4 General Safety Instructions .......................................................................... 27
12.5 Electrical Safety ............................................................................................ 28
12.6 Special Safety Instructions for Woodworking machines................................ 28
12.7 Hazard Warnings........................................................................................... 28
12.7.1 Residual risk: ..........................................................................................28
TRANSPORT 29
ASSEMBLY 30
14.1 Checking Scope of Supply ............................................................................. 30
14.2 The workplace............................................................................................... 30
14.3 Assembling the machine ............................................................................... 30
ELECTRICAL CONNECTION 32
15.1.1 Establishing a 400 V connection.................................................................33

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 4
FS160SOLID
15.2 Connecting to a dust collection system ......................................................... 33
OPERATION 33
16.1 Initial check before start............................................................................... 33
16.2 Operation ...................................................................................................... 34
16.2.1 Starting the machine ................................................................................34
16.2.2 Stopping the machine...............................................................................34
16.2.3 Height adjustment spindle.........................................................................34
16.2.4 Spindle speed adjustment .........................................................................34
16.2.5 Adjustment down holds ............................................................................35
16.2.6 Adjustment fence.....................................................................................35
16.3 Application note ............................................................................................ 35
16.3.1 Working at the fence (milling of long sides and profiles)................................35
CLEANING, MAINTENANCE, STORGE, DISPOSAL 36
17.1 Cleaning ........................................................................................................ 36
17.2 Maintenance.................................................................................................. 36
17.2.1 Maintenance schedule...............................................................................36
17.2.2 Tensioning the V-Belt ...............................................................................37
17.2.3 V-Belt change..........................................................................................37
17.2.4 Tool exchange .........................................................................................37
17.2.5 Changover between the two spindles..........................................................38
17.3 Storage ......................................................................................................... 39
17.4 Disposal ........................................................................................................ 39
TROUBLESHOOTING 40
PLÁN ZAPOJENÍ / WIRING DIAGRAM 41
NÁHRADNÍ DÍLY / SPARE PARTS 42
20.1 Objednávka náhradních dílů / spare parts order........................................... 42
20.2 Rozpadový výkres / Exploded View............................................................... 43
PROHLÁŠENÍ O SHODĚ / CE-CERTIFICATE OF CONFORMITY 46
ZÁRUČNÍ PODMÍNKY (CZ) 47
GUARANTEE TERMS (EN) 48
SLEDOVÁNÍ VÝROBKU | PRODUCT MONITORING 49

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 5
FS160SOLID

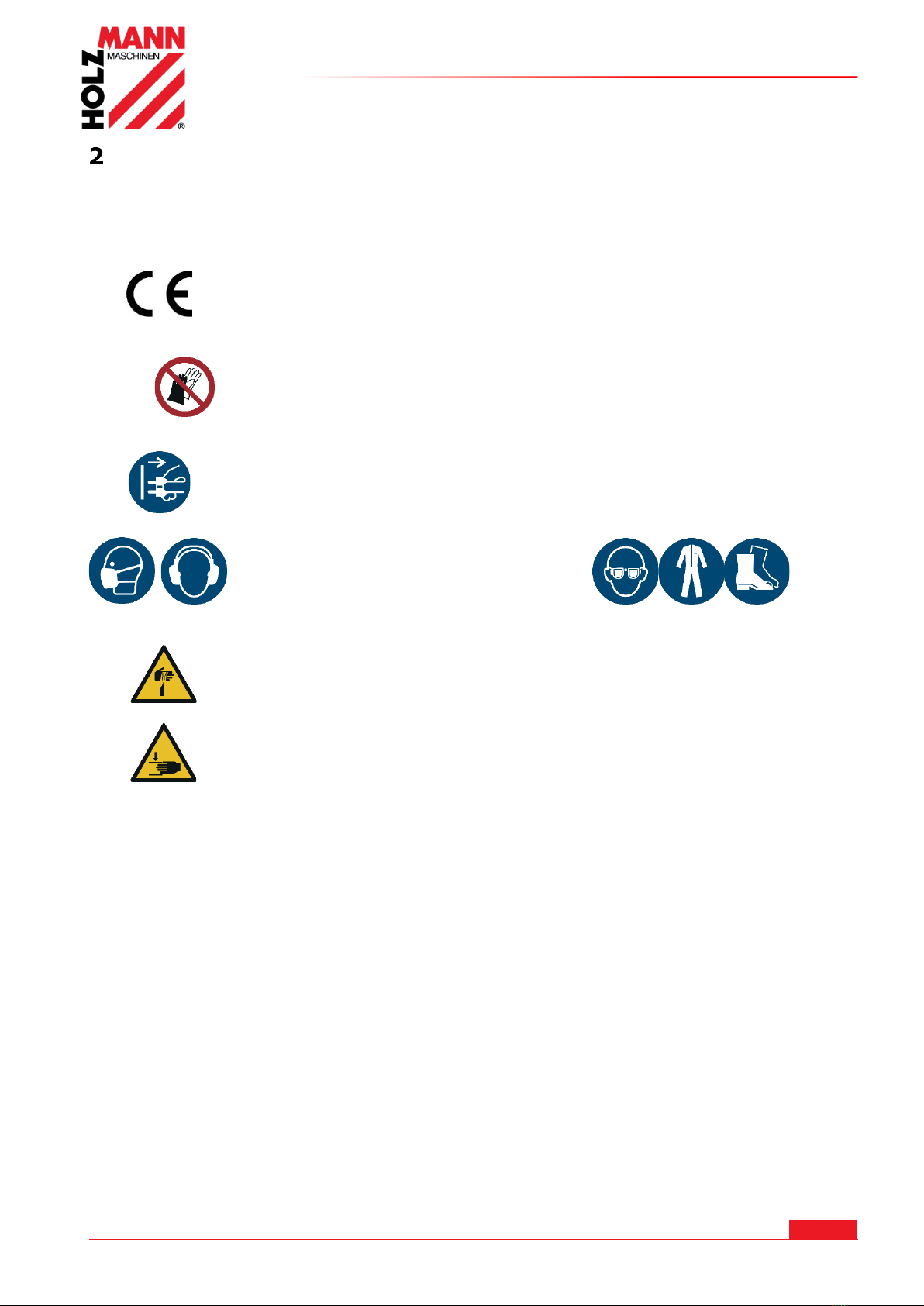

BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS
CZ
BEZPEČNOSTNÍ SYMBOLY
VÝZNAM SYMBOLŮ
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
CZ
CE-SHODA! - Tento výrobek je v souladu se směrnicemi ES.
EN
CE-Conformal! - This product complies with the EC-directives.
CZ
Použití rukavic je zakázané!
EN
Do not use wearing gloves!
CZ
Odpojte zástrčku od sítě
EN
Disconnect mains plug from electrical outlet
CZ
Osobní ochranné pomůcky
EN
Personal Protection Equipment
CZ
Výstraha před řeznými zraněními!
EN
Warning about cut injuries!
CZ
Poranění rukou pohyblivými částmi!
EN
Hand injury due to moving parts!
CZ Výstražné štítky a/nebo nálepky na stroji, které jsou již nečitelné nebo chybějí,
musejí být okamžitě obnoveny!
EN Missing or non-readable security stickers have to be replaced immediately!

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 6
FS160SOLID
TECHNIKA / TECHNICS

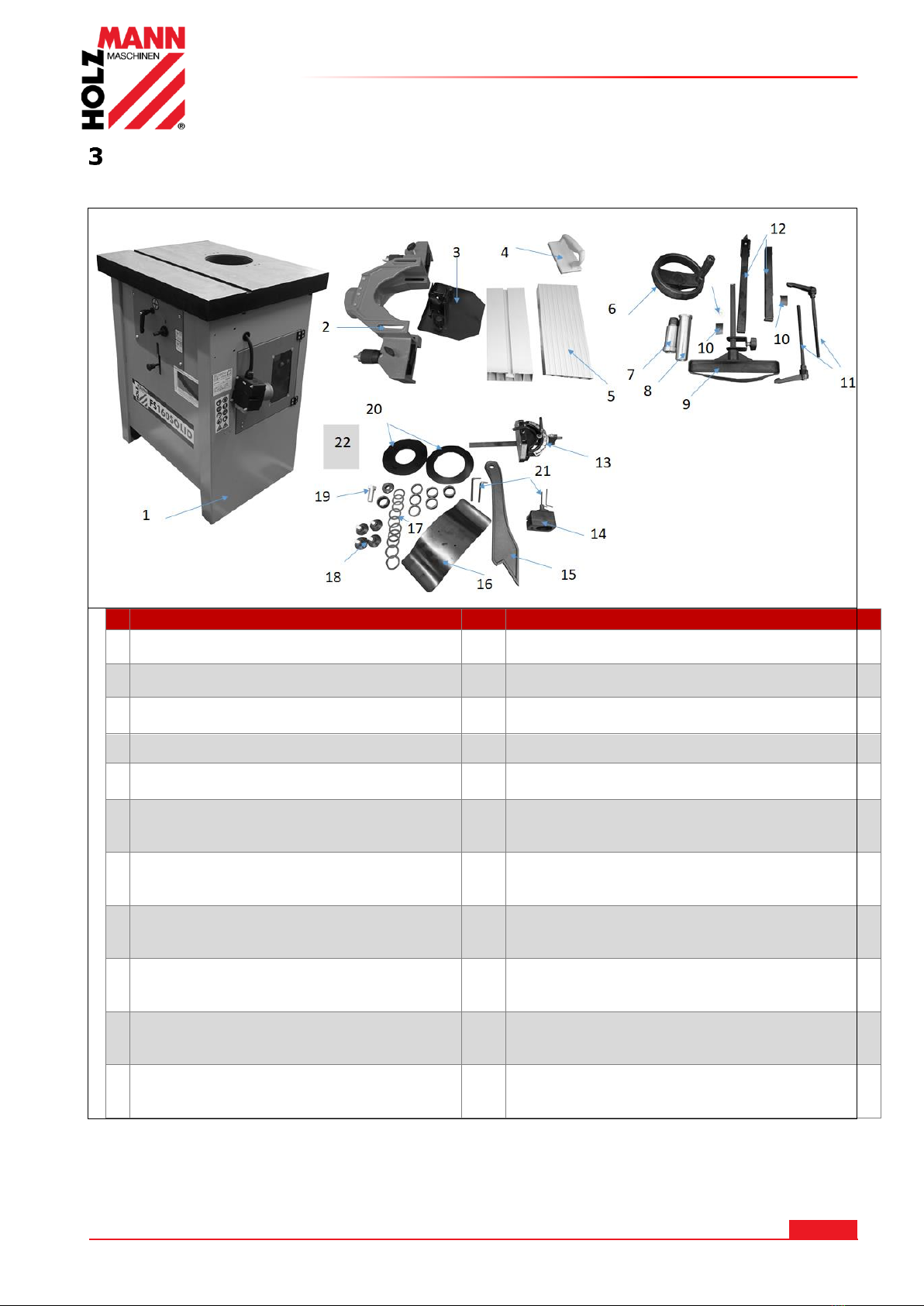

3.1 Součást dodávky / Delivery content
#
#
1
Stroj / machine
12
Tyč přítlačné patky / pressure shoe rods
2
Ochranný kryt frézy / protection hood
13
Úhlové pravítko / mitre gauge
3
Kryt ochranného krytu /
Cover Protective hood
14
Počítadlo výšky vřetene / counter spindle
height
4
Posunovač obrobku / sliding wood
15
Posunovač obrobku / push stick
5
Frézovací pravítko / workpiece stop
(fence)
16
Přítlačná patka (frézovací pravítko) /
hold down (fence)
6
Ruční kolo výškového nastavení vřetene
/ handwheel height adjustment spindle
17
Kroužky vřetene / spindle rings
7
Výměnné vřeteno pro kleštiny ø12 /
Exchange-spindle for collets
18
Pryžové patky / rubber feet
8
Frézovací vřeteno / cutter spindle
ø30mm
19
Šestihranný šroub vřetene / screw spindle
9
Přítlačná patka (stůl) / hold down
(table)
20
Kroužky stolu / table inlet rings
10
Upínací plechy pro tyč přítlačné patky /
Clamping plate for pressure shoe rods
21
Nářadí / tools
11
Aretační páky ochranného krytu /
clamping rods protection hood
22
Návod k obsluze / manual

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 7
FS160SOLID

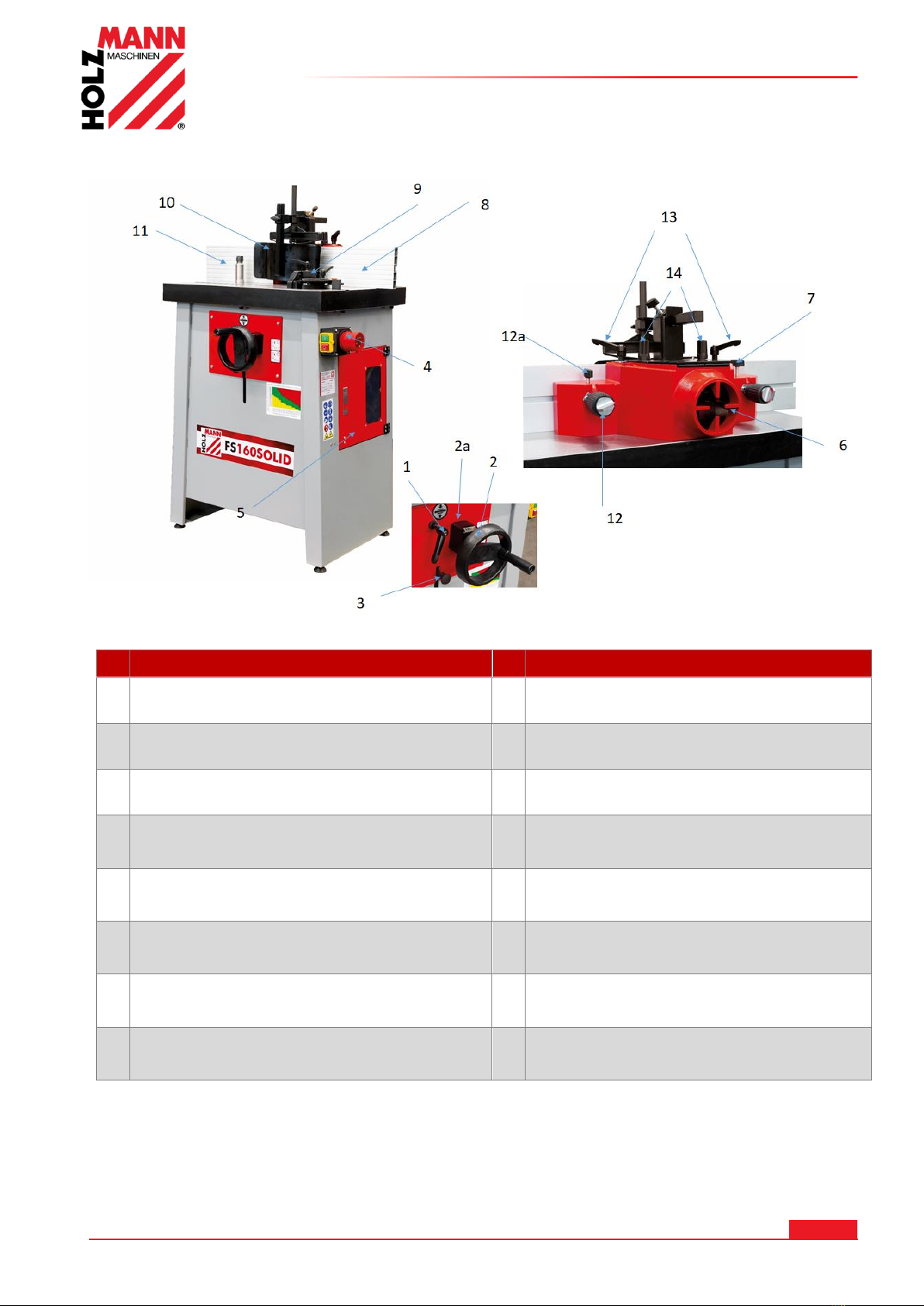

3.2 Komponenty / Components
Čís.
Popis / description
Čís.
Popis / description
1
Aretační páka výšky vřetene /
locking lever spindle height
8
Frézovací pravítko (přední) /
milling fence (front)
2
Ruční kolo nastavení výšky vřetene /
spindle height adjustment wheel
9
Úhlové pravítko / miter gauge
2a
Počítadlo výšky vřetene / counter spindle
height
10
Přítlačná patka / hold downs
3
Zámek rotace vřetene / spindle rotation
lock
11
Frézovací pravítko (zadní) /milling fence
(rear)
4
Hlavní vypínač ZAPNUTO-VYPNUTO /
ON-OFF-switch
12
Jemné nastavení frézovacího pravítka /
fine-adjusment milling fence
5
Přístup k přestavbě otáček vřetene /
Access to adapted spindle speed
12a
Zajišťovací šroub frézovacího pravítka /
fixation screw milling fence
6
Přípojka odsávání / dust collector port
13
Aretační páka ochranného krytu /
clamping rod protection hood
7
Ochranný kryt frézy / protection hood
14
Zámek krytu ochranného krytu /
protection hood cover lock-fixation

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 8
FS160SOLID
3.3 Technické údaje / Technical Data
Napětí
Voltage
230V / 50Hz
400V/3p/50Hz
Výkon motoru S1
Motor power
2,2 kW
Otáčky vřetene - 4 stupně
spindle speeds - 4 steps
1400 / 4000 / 6000 / 9000 min-1
Max. zdvih vřetene / max. spindle travel
100
Vřeteno Ø / spindle Ø
30
Max. upínací výška / max. clamping height
105 mm
Otvor stolu / table opening
160 mm
Max. Ø nástroje pod stolem / max. tool Ø below table
150 mm
Max. Ø nástroje nad stolem / max. tool Ø above table
160 mm
Pracovní stůl / work table
620 x 510
Výška stolu / table height
860
Potřebný objem vzduchu odsávacího zařízení /
necessary air volume
>570 m³/h (suchý, dry 20m/s)
> 790 m³/h (mokrý, wet 28m/s)
Potřebný podtlak odsávacího zařízení /
vacuum dust collector
1000 Pa
Přípojka odsávání ø / dust collector port-ø
100 mm
Rozměr stroje (LxBxH)
machine dimension (LxWxH)
640 x 660 x 1250mm
Rozměr balení / packaging dimension
720 x 550 x 960 mm
Hladina akustického výkonu LWA / sound power level LWA
103 dB(A) k: 3dB(A)
Hladina akustického tlaku LPA/ Sound pressure level LPA
89,5 dB(A) k: 3dB(A)
Hmotnost netto
net Weight
104,5 kg
Hmotnost btto
gross-weight
124,5 kg
(CZ)Poznámka k emisím hluku: Uvedené hodnoty jsou emisní hodnoty, a proto nemusí být nutně bezpečnými hodnotami na pracovišti.
Ačkoli existuje korelace mezi úrovní emisí a imisí, nelze spolehlivě odvodit, zda jsou nutná dodatečná preventivní opatření nebo nikoliv.
Mezi faktory, které ovlivňují úroveň imisí skutečně přítomných na pracovišti, patří povaha pracovního prostoru a další zdroje hluku; tj.
počet strojů a dalších pracovních procesů. Povolené hodnoty na pracovišti se mohou v jednotlivých zemích lišit. Tyto informace by však
měly uživateli umožnit lepší odhad nebezpečí a rizik.
(EN) Notice noise emission: Operating conditions for noise measurement comply with annex B of ISO 7960. The values given are emission
values and therefore do not have to represent safe workplace values at the same time. Although there is a correlation between emission
and immission levels, it cannot be reliably deduced whether additional precautions are necessary or not. Factors influencing the actual
immission level at the workplace include the nature of the workspace and other noise sources, i.e. the number of machines and other
adjacent operations. The permissible workplace values may also vary from country to country. However, this information should enable the
user to make a better assessment of hazard and risk.

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 9
FS160SOLID
PŘEDMLUVA (CZ)
Vážený zákazníku!
Tento návod na obsluhu obsahuje důležité informace a upozornění k manipulaci a provozu frézky
FS 160Solid, dále pro účel tohoto návodu označené jako "stroj".
Tento návod k obsluze je nedílnou součástí stroje a musí být u něj uchován pro případné
pozdější použití. Ukládejte jej pro budoucí použití na vhodném místě, snadno dostupném
pro uživatele (obsluhu), chráněné před prachem a vlhkostí a přiložte jej ke stroji, pokud
je sdílen s třetími stranami!
Zvláštní pozornost věnujte kapitole Bezpečnost!
Z důvodu neustálého vývoje našich produktů se mohou vyobrazení nebo obsah tohoto návodu
mírně lišit od skutečnosti. V případě zjištění nedostatků této dokumentace nás o těchto laskavě
informujte.
Technické změny vyhrazeny!
Po dodání zkontrolujte bezodkladně stav zboží a v případě neshod a poškození
zaznamenejte tyto okamžitě do přepravního listu!
Škody způsobené přepravou musí být nahlášeny přímo u nás nejpozději do 24 hodin
od dodání.
Na pozdější reklamace nebude brát společnost Holzmann zřetel.
Autorské právo
© 2018
Tato dokumentace je chráněna autorským právem. Z toho vyplývající ústavní práva zůstávají
nedotčena! Přetisk dokumentace, překlad, použití fotografií a vyobrazení budou trestně stíhána.
Místo soudu je ve správním území Linz nebo příslušný soud pro 4170 Haslach dle dohody.
Kontakt na služby zákazníkům
HOLZMANN MASCHINEN
4170 Haslach, Marktplatz 4
AUSTRIA
Tel [phone] Dw 0
Fax [phone] Dw 4
[e-mail]

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 10
FS160SOLID
BEZPEČNOST
Tato část obsahuje informace a důležité pokyny k bezpečnému uvedení stroje do provozu
a manipulaci s ním.
Pro Vaši bezpečnost si před uvedením do provozu pozorně přečtěte tento návod
k obsluze. To vám umožní bezpečně manipulovat se strojem, a tím zabránit
nedorozuměním a zranění osob a škodám na majetku. Dodržujte také symboly
a piktogramy použité na stroji, jakož i bezpečnostní a výstražná upozornění!
5.1 Účel použití
Stroj je určený výhradně pro následující úkony: Frézování na pravítko (podélně a příčně)
dřevěných obrobků nebo podobných obrobitelných materiálů v rámci stanovených limitů stroje.
Za škody a zranění způsobená jiným než ke svému účelu určenému použití stroje
nenese společnost HOLZMANN-MASCHINEN jakoukoliv odpovědnost nebo záruku.
5.1.1 Technická omezení
Stroj je určen pro použití za následujících podmínek prostředí:
Rel. vlhkost:
max. 65 %
Teplota (provoz)
+5° C až +40° C
Teplota (skladování, transport)
-25° C až +55° C
5.1.2 Zakázané použití / Nebezpečné použití
-Obsluha stroje bez odpovídající fyzické a duševní zdatnosti
-Obsluha stroje bez znalosti návodu k obsluze
-Změny na konstrukci stroje
-Provoz stroje v prostředí s nebezpečím výbuchu
-Provoz stroje v uzavřených místnostech bez odsávání třísek a prachu (běžný domácí
vysavač není vhodný jako odsávací zařízení).
-Provozování stroje mimo limity uvedené v tomto návodu k obsluze
-Odstraňování bezpečnostních značek a symbolů ze stroje
-Měnit, obcházet nebo uvádět z činnosti bezpečnostní prvky stroje
-Obrábění materiálů s rozměry mimo limity uvedené v tomto návodu k obsluze.
-Použití nástrojů, které nesplňují bezpečnostní požadavky normy pro dřevoobráběcí stroje
(EN847-1).
-Podávání malých obrobků bez pracovního vybavení s ochrannou funkcí
-Upínání pilových listů na trn namísto frézovacích nástrojů.
-Frézování synchronně (posuv obrobku ve stejném směru jako běžící nástroj).
-Čepování / řezání obloukem
Nesprávné použití nebo nedodržení pokynů a instrukcí uvedených v tomto návodu má za následek
zánik záruky a veškerých nároků na náhradu škody vůči společnosti Holzmann Maschinen.
5.2 Požadavky na obsluhu
Požadavky na obsluhu stroje jsou fyzická a duševní způsobilost, jakož i znalost a pochopení
návodu k obsluze.
Mějte na paměti, že místní zákony a předpisy mohou stanovit minimální věk obsluhy
a omezit tak používání tohoto stroje!
Před zahájením prací na stroji si nasaďte osobní ochranné pomůcky.
Práce na elektrických součástech nebo provozních zařízeních smí provádět pouze
kvalifikovaný elektrikář nebo pod vedením a dohledem kvalifikovaného elektrikáře
a pod jeho dohledem.

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 11
FS160SOLID

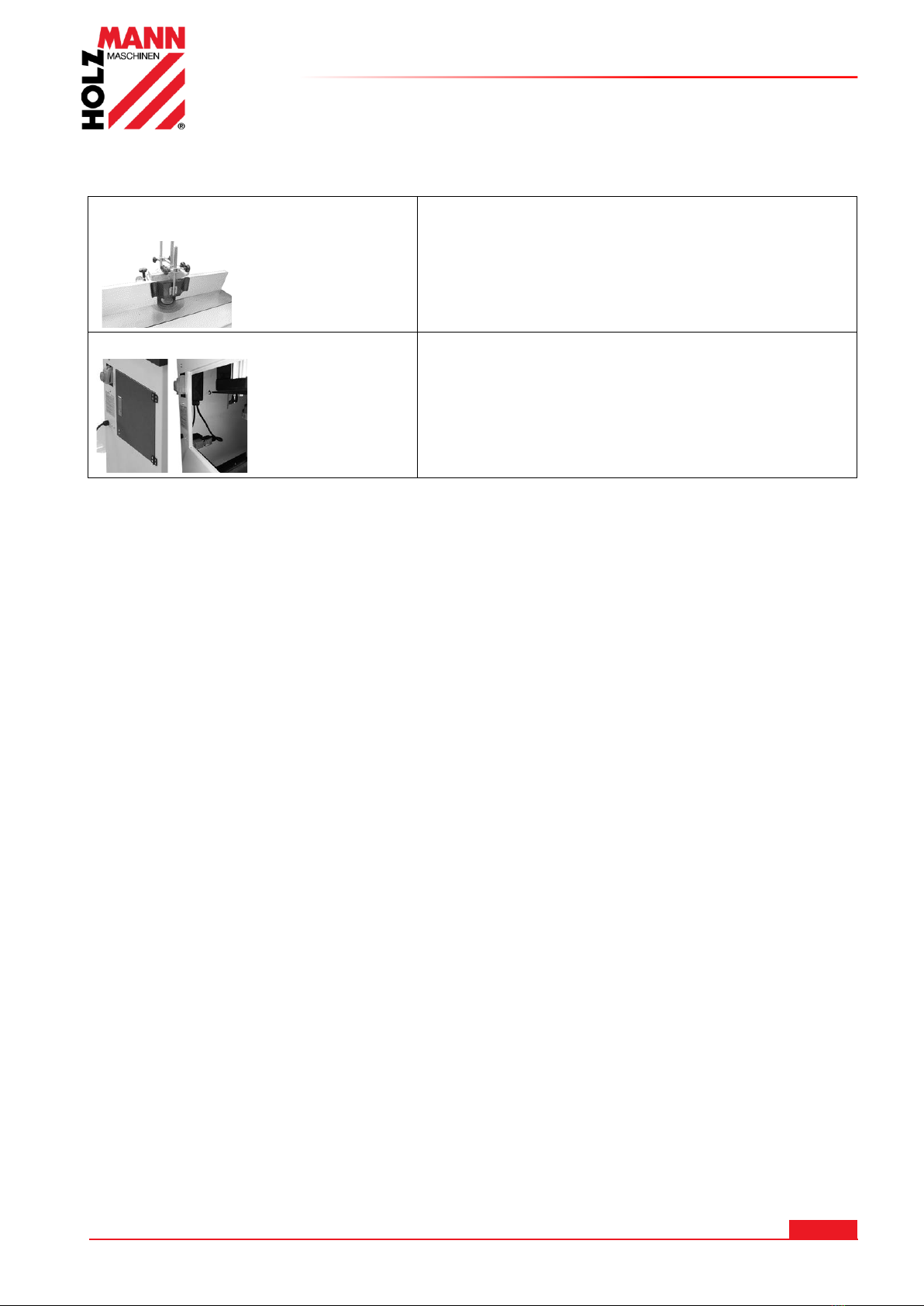

5.3 Bezpečnostní výbava stroje
Stroj je vybaven následujícími bezpečnostními prvky:
Přítlačná patka/ odsávání/ochranný
kryt frézy
•Odpojitelné ochranné prvky
Přístup k přestavbě otáček vřetena
•Pohyblivé ochranné zařízení monitorované
bezpečnostním spínačem
5.4 Všeobecné bezpečnostní pokyny
Aby se předešlo poruchám, poškození a zdravotním problémům, je třeba při práci se strojem
kromě obecných pravidel pro bezpečnou práci zvážit následující body:
•Před uvedením do provozu zkontrolujte stroj na úplnost a funkci. Stroj používejte pouze
tehdy, pokud jsou odpojitelné ochranné prvky a další fixní ochranná zařízení potřebná pro
obrábění na místě, jsou v dobrém stavu a řádně udržovány.
•Jako místo instalace vyberte rovný, neklouzavý podklad bez rizika vibrací.
•Zajistěte dostatek prostoru kolem stroje!
•Zajistěte dostatečné světelné podmínky na pracovišti, abyste tím zabránili stroboskopickým
účinkům!
•Zajistěte čisté pracovní prostředí!
•Používejte pouze bezvadné nástroje bez trhlin a jiných vad (jako jsou např. deformace).
•Před zapnutím stroje z něj odstraňte seřizovací nářadí.
•Prostor kolem stroje udržujte volný a zbavený překážek (např. prach, třísky, odřezky apod.).
•Před každým použitím zkontrolujte pevnost spojů stroje.
•Nikdy nenechávejte běžící stroj bez dozoru. V případě potřeby zastavte stroj před opuštěním
pracoviště.
•Stroj smí obsluhovat, udržovat nebo opravovat pouze osoby, které jsou s ním obeznámeny
a jsou poučeny o nebezpečích vznikajících při této práci.
•Zajistěte, aby se neoprávněné osoby zdržovaly v bezpečné vzdálenosti od stroje, a zejména
aby děti byly mimo dosah stroje.
•Používejte vhodné ochranné pomůcky (ochranu očí, prachovou masku, ochrana sluchu,
rukavice při manipulaci s nástroji) a dobře přiléhající pracovní oděvy - nikdy ne volné oble-
čení, kravaty, šperky atd. - nebezpečí zachycení
•Dlouhé vlasy skryjte pod síťku na vlasy.
•Neodstraňujte odřezky nebo jiné části obrobku z pracovního prostoru, když je stroj v chodu!
•Pracujte vždy s rozmyslem a potřebnou opatrností a nikdy nepoužívejte nadměrnou sílu.
•Stroj nikdy nepřetěžujte!
•Vyhněte se práci na stroji v případě únavy, nedostatku koncentrace nebo pod vlivem léků,
alkoholu nebo drog!
•Nepoužívejte stroj v místech, kde výpary barev, rozpouštědel nebo hořlavých kapalin
představují potenciální nebezpečí – požár nebo explozi!).
•Nekuřte v blízkosti stroje (nebezpečí požáru)!
•Ujistěte se, že je zařízení uzemněno.
•Používejte pouze vhodné prodlužovací kabely.
•Před přestavbami, seřizováním, měřením, čištěním, údržbou nebo pravidelným servisem stroj
vždy zastavte a odpojte od zdroje napájení. Před zahájením prací na stroji počkejte na úplné
zastavení všech nástrojů nebo částí stroje a zajistěte stroj proti neúmyslnému spuštění.

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 12
FS160SOLID
5.5 Elektrická bezpečnost
•Ujistěte se, že je zařízení uzemněno.
•Používejte pouze vhodné prodlužovací kabely.
•Poškozený nebo zamotaný kabel zvyšuje riziko úrazu elektrickým proudem. S kabelem
zacházejte opatrně. Nikdy nepoužívejte kabel k přenášení, tahání nebo odpojování
elektrického nářadí. Kabel chraňte před teplem, olejem, ostrými hranami nebo pohyblivými
částmi
•Předpisům vyhovující zástrčky a odpovídající elektrické zásuvky snižují riziko úrazu
elektrickým proudem.
•Voda pronikající do elektrického nářadí, zvyšuje riziko úrazu elektrickým proudem.
Nevystavujte elektrické nářadí dešti nebo vlhkosti.
•Používání elektrického nářadí ve vlhkém prostředí je přípustné pouze tehdy, je-li zdroj
napájení chráněn proudovým chráničem.
•Nepoužívejte elektrické nářadí, pokud jej nelze zapnout a vypnout pomocí vypínače
ZAPNUTO-VYPNUTO.
5.6 Speciální bezpečnostní pokyny pro tento stroj
•Práce s rukavicemi na rotujících částech není povolena!
•Dřevěný prach vzniká během provozu stroje. Během instalace proto připojte stroj k vhod-
nému odsávacímu systému pro prach a třísky!
•Před zahájením obrábění obrobku vždy zapněte zařízení pro odsávání prachu!
•Nikdy neodstraňujte odřezky nebo jiné části obrobku z oblasti řezání, když je stroj
v chodu.
•Při použití frézovacích nástrojů o průměru ≥ 16 mm a pilových kotoučů musí tyto splňovat
normy EN 847-1: 2013 a EN 847-2: 2013 a být označeny MAN; Držáky nástrojů musí
odpovídat normě EN 847-3: 2013;
•Nadměrný hluk může způsobit poškození sluchu a dočasnou nebo trvalou ztrátu sluchu.
Používejte ochranu sluchu certifikovanou podle zdravotních a bezpečnostních předpisů,
abyste omezili zatížení hlukem.
•Používejte pouze frézy schválené pro tento stroj!
•Při ručním podávání položte ruce na obrobek se zatnutými prsty a rovnoměrně jej posuňte
dopředu.
•U dlouhých obrobků pro snížení rizika převrácení používejte volitelné (opční) podpěry
obrobků.
5.7 Výstrahy
Navzdory správnému použití přetrvávají určitá zbytková rizika.
5.7.1 Další rizika:
-Nebezpečí poranění nástroji, zejména při výměně nástrojů.
-Nebezpečí poranění obrobky / kusy obrobku, které mohou být vymrštěny.
-Nebezpečí zranění při zpětném rázu obrobku.
Navzdory správnému použití zůstávají určitá zbytková rizika. Vzhledem k povaze a konstrukci
stroje mohou nastat nebezpečné situace, které jsou v této příručce uvedeny:
NEBEZPEČ Í
Takto označené bezpečnostní upozornění signalizuje bezprostředně nebezpečnou
situaci, která, pokud se jí nevyvarujete, bude mít za následek smrt nebo vážné
zranění.
VÝSTRAHA
Takto označené bezpečnostní upozornění signalizuje potenciálně nebezpečnou situaci,
která, pokud se jí nevyhnete, může způsobit smrt nebo vážné zranění.

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 13
FS160SOLID
POZOR
Takto označené bezpečnostní upozornění signalizuje potenciálně nebezpečnou situaci,
která, pokud se jí nevyhnete, může mít za následek menší zranění.
UPOZORNĚ NÍ
Bezpečnostní upozornění označené tímto způsobem signalizuje potenciálně
nebezpečnou situaci, která může vést k poškození majetku, pokud se takové situaci
nevyvarujete.
Bez ohledu na všechny bezpečnostní předpisy zůstává Váš zdravý rozum a Vaše odpovídající
technická zdatnost / vzdělání nejdůležitějším bezpečnostním faktorem při bezchybném provozu
stroje. Bezpečná práce závisí především na Vás!
TRANSPORT
VÝ STRAHA
Poškozené zvedáky nebo zvedací zařízení a vázací prostředky o nedostatečné
nosnosti mohou způsobit vážná zranění nebo dokonce smrt. Vždy kontrolujte zvedací
zařízení a vázací prostředky na dostatečnou nosnost a bezvadný stav. Břemeno
pečlivě upevněte. Nikdy nezůstávejte pod zavěšeným břemenem.
Pro správnou přepravu dodržujte rovněž pokyny a informace
na přepravním balení týkající se těžiště, místa pro vázací prostředky, hmotnosti,
používaných dopravních prostředků a předepsané přepravní polohy.

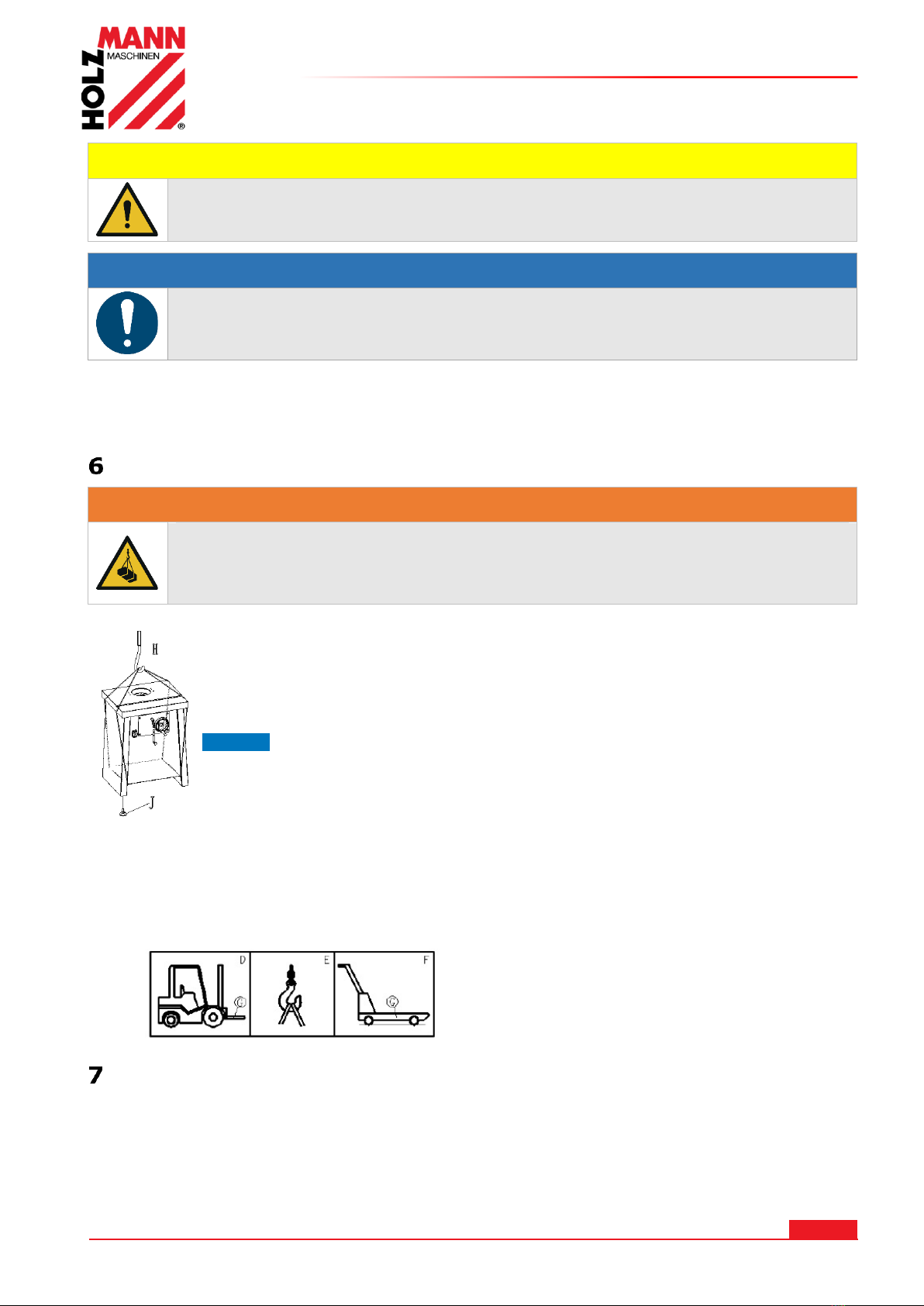

POKYN: Ke zvednutí stroje potřebujete vysokozdvižný vozík (D), paletový vozík
(F) s odpovídající nosností a vidlicí o délce nejméně 1200 mm, nebo jeřáb.
Vidlice (G) vysokozdvižného vozíku by měly být umístěny pod stroj, jak je znázor-
něno na obrázku vlevo.
Pokud používáte jeřáb (E), postupujte následovně:
•Připravte dva kusy lan nebo popruhů (H) s odpovídající nosností a délkou;
•Zavěste lana na hák jeřábu;
•Lana připevněte ke stroji podle vyobrazení.
•Jeřáb umístěte tak, aby bylo zajištěno stabilní zvedání stroje bez naklápění.
•Stroj mírně nadzvedněte, aby se zabránilo nárazům a výkyvům nákladu, a opatrně jej
dopravte na místo instalace.
MONTÁŽ
7.1 Kontrola obsahu dodávky
Stroj ihned po dodání zkontrolujte, zda nedošlo k poškození během přepravy a zda-li nechybí
nějaké díly.

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 14
FS160SOLID
7.2 Pracoviště
Vyberte pro stroj vhodné místo.
Věnujte pozornost bezpečnostním požadavkům a rozměrům stroje. Vybrané místo musí
disponovat vhodným připojením k elektrické síti a také možností připojení
k odsávacímu zařízení. Ujistěte se, že podlaha unese zatížení stroje.
Stroj musí být vyrovnán ve všech opěrných bodech současně.
Je také nutné zajistit kolem stroje prostror v okruhu nejméně 0,8 m. Před a za strojem musí být
zajištěn prostor pro přísun dlouhých obrobků.
Před strojem vždy pracujte zprava doleva.
7.3 Sestavení stroje
•Stroj je dodán v předmontovaném stavu, pouze přídavné díly vyjmuté pro přepravu musí
být smontovány podle níže uvedených pokynů a musí být vytvořeno elektrické připojení.

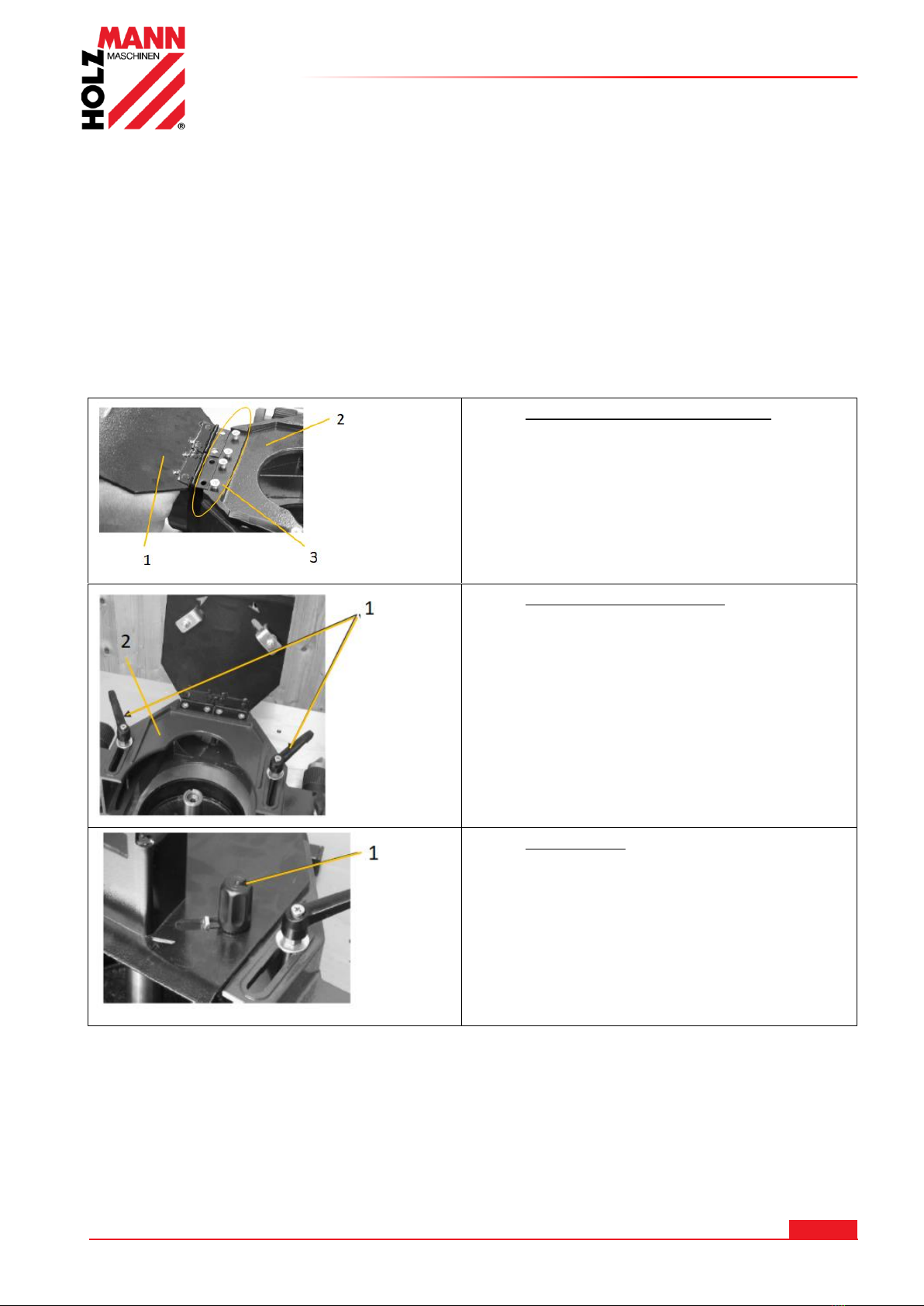

1. Montáž krytu ochranného krytu
Na horní straně ochranného krytu (2)
jsou čtyři šrouby (3).
Vyšroubujte šrouby (3) a připojte
sklopný horní kryt (1) podle vyobrazení
vlevo.
2. Montáž ochranného krytu
Připevněte ochranný kryt (2) ke stolu
stroje pomocí dvou šroubů (1).
Ochranný kryt (2) může být připevněn
v různých polohách k obrobku, který má
být obroben.
3. Zámek krytu
Chcete-li kryt uzamknout, uvolněte
pojistné tlačítko (1), posuňte svorku
směrem od středu krytu tak, aby jazyk
seděl pod krytem, a poté znovu
dotáhněte pojistné tlačítko (1). Opakujte
stejný postup na druhé straně.
Pokud je stroj v provozu, MUSÍ být tento
kryt uzavřen a zajištěn (uzamčen).

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 15
FS160SOLID

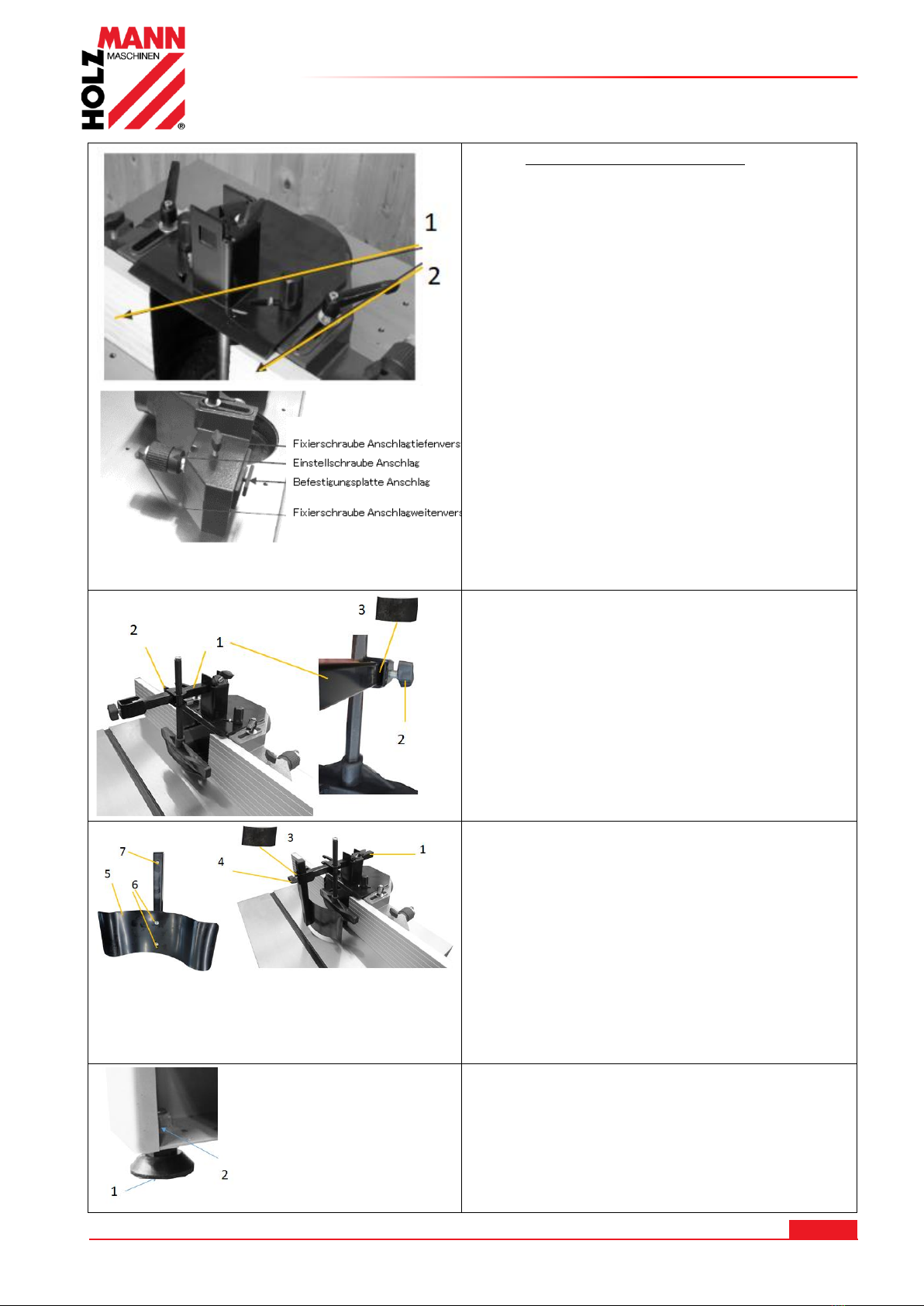

4. Montáž frézovacího pravítka
Povolte upevňovací šroub nastavení
hloubky pravítka a upevňovací šroub
nastavení šířky pravítka. Nasuňte
pravítko přes montážní desku tak, aby
bylo na zkoseném okraji pravítka
uprostřed krytu.
Pomocí stavěcího šroubu našroubujte
pravítko pevně ke krytu. Po dokončení
seřizování zajistěte oba upevňovací
šrouby, abyste tak zajistili pravítko
v ustavené poloze.
5. Montáž přítlačné patky (stůl):
Vložte čtyřhrannou tyč (1) do krytu
ochranného krytu a zajistěte ji
rýhovaným šroubem. Vložte přítlačnou
desku (3) mezi rýhovaný šroub a
čtyřhrannou tyč (1) a nasuňte přítlačnou
patku stolu (2) na čtyřhrannou tyč (1) a
zajistěte ji rýhovaným šroubem.
6. Montáž přítlačné patky (frézovací
pravítko)
Namontujte přítlačnou patku frézovacího
pravítka (5) na čtyřhrannou tyč pomocí
dvou šroubů (6) podle vyobrazení vlevo.
Vyšroubujte šroub (7), vložte přítlačnou
desku (3) mezi rýhovaný šroub a čtyř-
hrannou tyč (4) a zatlačte přítlačnou
patku frézovacího pravítka (4) na čtyř-
hrannou tyč (1) a zajistěte ji rýhovaným
šroubem Znovu namontujte šroub (7).
Při správném nastavení je obrobek
pevně ustaven na stole i na pravítku.
7. Montáž pryžové patky
Pryžové patky (1) se přišroubují na kaž-
dém rohu stroje (2).

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 16
FS160SOLID

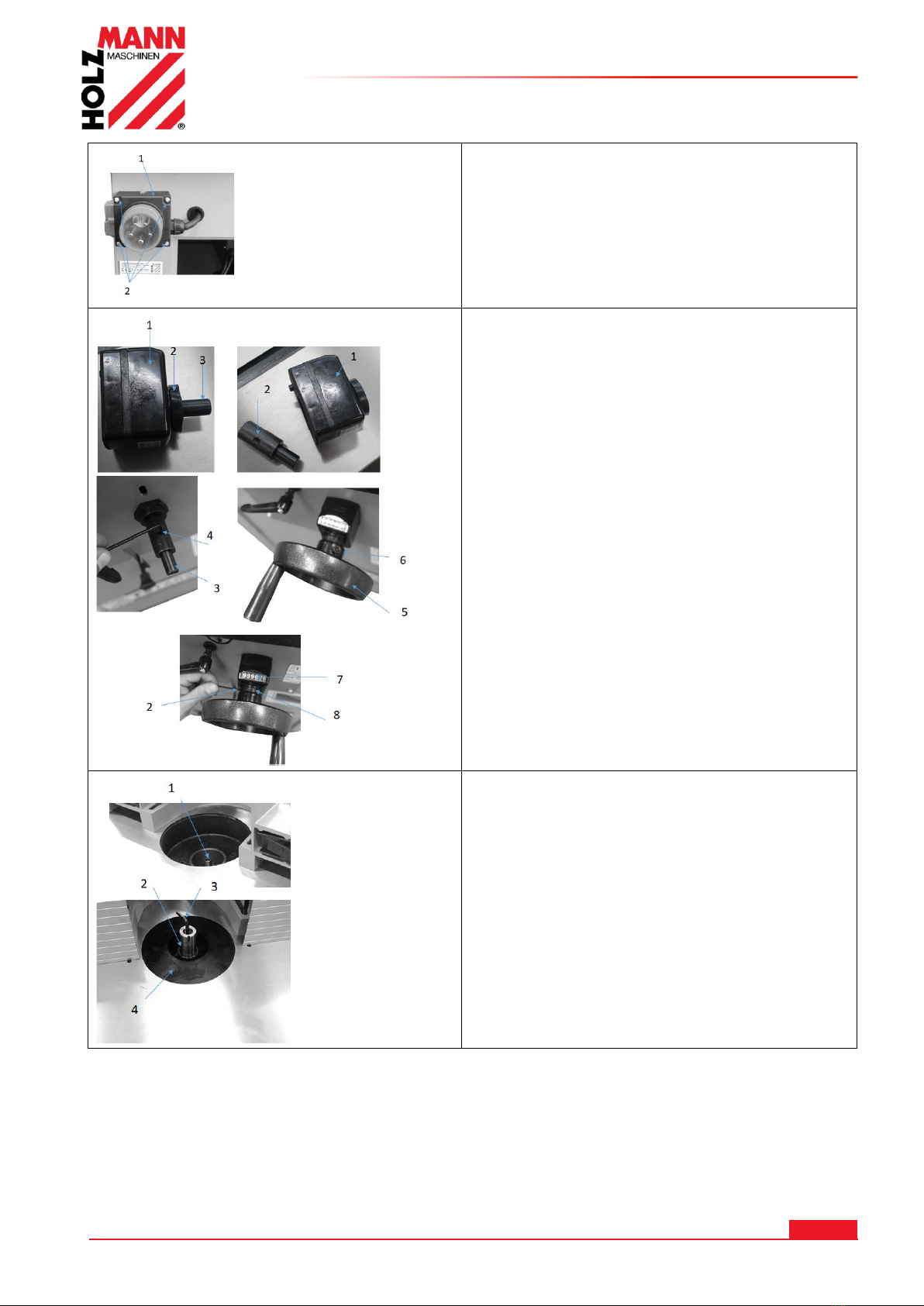

8. Montáž spínací jednotky
Spínací jednotka (1) je k stroji
připevněna pomocí čtyř šroubů (2)
a matice.
(Chcete-li matici přišroubovat, musí být
otevřena přístupová dvířka k pákám
řemene).
9. Montáž počítadla a ručního kola
nastavení výšky vřetene
Uvolněním závrtného šroubu (2) lze
upevňovací šroub (3) vytáhnout z
počítadla a upevnit na stroj pomocí
závrtného šroubu (4). Nakonec
připevněte ruční kolo (5) k
upevňovacímu šroubu (3) pomocí šroubu
s válcovou hlavou (6).
Počítadlo lze ještě nastavit do správné
výšky otáčením kroužku (8). Poté
utáhněte závrtný šroub (2), aby
počítadlo mohlo výšku počítat.
10. Montáž frézovacího vřetena
Nasaďte frézovací vřeteno (2) na kužel
(1) a upevněte jej pomocí imbusového
šroubu a imbusového klíče (3).
11. Vložení vložky stolu
Vložte vložku stolu (4) do otvoru
v závislosti na rozměru frézy
(k dispozici jsou 2 vložky stolu).

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 17
FS160SOLID
7.4 Elektrické připojení
VÝ STRAHA
Nebezpečné elektrické napětí! Připojení stroje k síti a související kontroly smí
provádět pouze kvalifikovaný elektrikář nebo ho lze provést pod vedením a do-
hledem kvalifikovaného elektrikáře!
PO KYN
Zkontrolujte směr otáčení ihned po provedení elektrického připojení. Dbejte přitom
směrové šipky na stroji. Směr otáčení je správný, pokud směr otáčení nástroje
odpovídá směru otáčení ve směru šipky. Pokud tomu tak není, změňte připojovací
body fázových vodičů L1 a L2 na zástrčce.
Elektrické připojení je provedeno kombinací spínač-zástrčka. Toto zařízení musí být ovládáno přes
jistič zbytkového proudu.

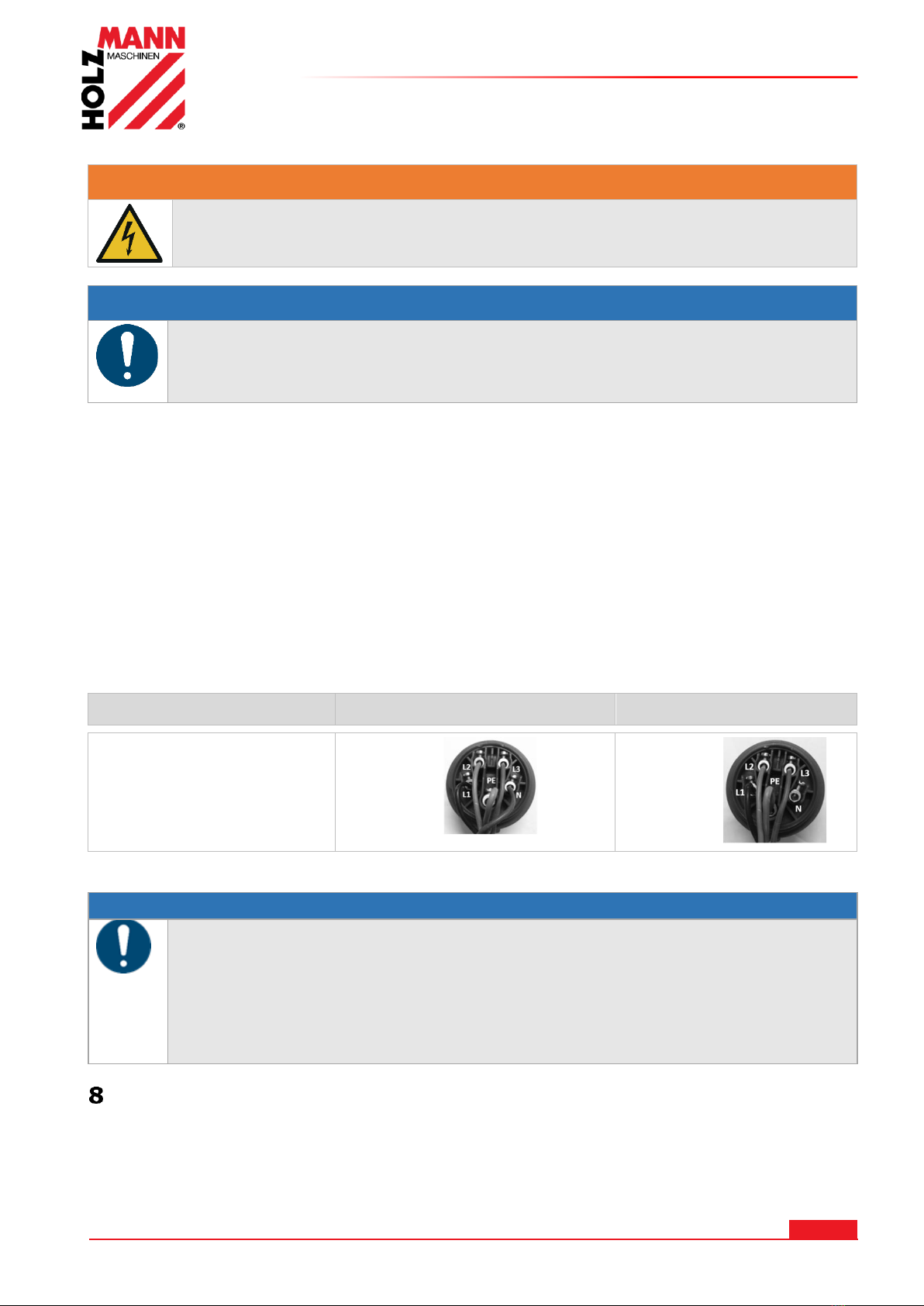

7.4.1 Připojení 400 V
Chcete-li připojit zařízení k elektrické síti, postupujte následovně:
•Pro kontrolu funkčnosti nulového připojení a uzemnění použijte vhodné zařízení.
•Zkontrolujte, že přívodní napětí a frekvence odpovídají údajům na štítku stroje. Dovolená
odchylka napětí je ±5%. Například stroj o napětí 380V lze provozovat při napětí od 370
do 400V. V napájení stroje musí být k dispozici ochrana proti zkratu.
•Pro zajištění potřebného průřezu přivodního kabelu použijte údaje ze štítku stroje.
•Doporučuje se použití kabelu typu Н07RN (WDE0282), přičemž musí být splněny
předpoklady pro ochranu před mechanickým poškozením.
•Připojte napájecí kabel k odpovídajícím svorkám ve vstupní krabici (L1, L2, L3, N, РЕ) –
viz. obrázek níže. Pokud je k dispozice СЕЕ zásuvka, slouží k připojení stroje do elektrické
sítě pomocí uzemněné spojky СЕЕ (L1, L2, L3, N, РЕ).
Napětí
Přípojka 400V:
5-žilová:
s
N-vodičem
4- žilová:
bez
N-vodiče
7.5 Připojení k odsávacímu zařízení pro prach a třísky
UPO ZORNĚ NÍ
Stroj musí být připojen k odsávacímu zařízení pro prach a třísky. Sací zařízení se
musí nastartovat současně s motorem stroje. Rychlost vzduchu u odsávacího
konektoru a ve vedeních odpadního vzduchu musí být nejméně 20 m/s pro materiály
s vlhkostí <12% (u vlhkých třísek o vlhkosti > 12% nejméně 28 m/s). Použité hadice
odsávání musí být nehořlavé (DIN4102 B1) a trvale antistatické (nebo uzemněné
na obou stranách) a musí splňovat příslušné bezpečnostní předpisy. Informace
týkající se průtoku vzduchu, podtlaku a sací trysky naleznete v technic-kých
informacích
PROVOZ
8.1 Kontrola před uvedením do provozu
•Zkontrolujte, zda-li je zvolená rychlost (otáčky) vhodná pro použitý nástroj.
•Zkontrolujte, zda jsou ochranné kryty na svém místě a zda jsou správně nastaveny
pro příslušné operace obrábění.

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 18
FS160SOLID
•Zkontrolujte, zda je k dispozici příslušentví pro obrábění (posunovače obrobků apod.).
•Zkontrolujte výšku frézovacího vřetene.
•Zkontrolujte, zda je realizováno připojení k systému odsávání.
8.2 Obsluha
8.2.1 Spuštění stroje
1. Frézovací vřeteno spusťte pomocí tlačítka ZAPNUTO I (1).
8.2.2 Zastavení stroje
Normální zastavení:
Stiskněte tlačítko VYPNUTO 0 (2). Pohon se zastaví.

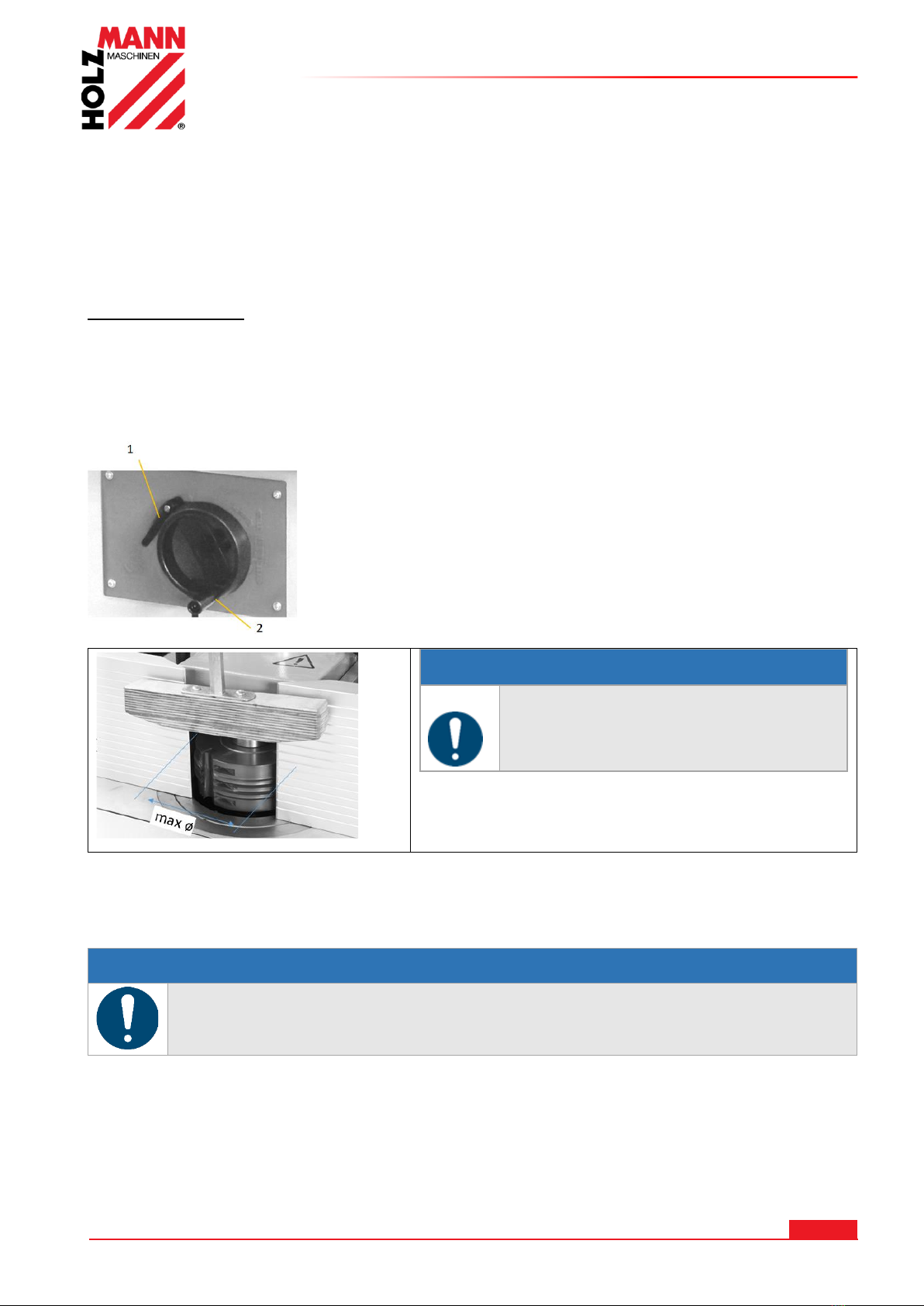

8.2.3 Výškové nastavení frézovacího vřetena
Povolte aretační páku pro nastavení výšky (1) otočením proti směru hodinových ručiček.
Otáčejte ručním kolem (2) ve směru hodinových ručiček, aby se frézovací vřeteno spouštělo dolů.
Otáčení proti směru hodinových ručiček frézovací vřeteno posunujete nahoru.
UPO ZORNĚ NÍ
S upnutým frézovacím nástrojem a od-
straněním maximálního počtu vložených
kroužků lze frézy až do max. Ø (viz.
technické údaje) spustit pod stůl.
8.2.1 Nastavení otáček frézovacího vřetene
UPO ZORNĚ NÍ
Řezná rychlost musí být zvolena mezi 40 m/s a 70 m/s, aby se snížilo riziko zpětného
rázu. K tomu použijte na stroji umístěný diagram otáček (rychlost v závislosti na po-
užitém průměru frézy).

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 19
FS160SOLID

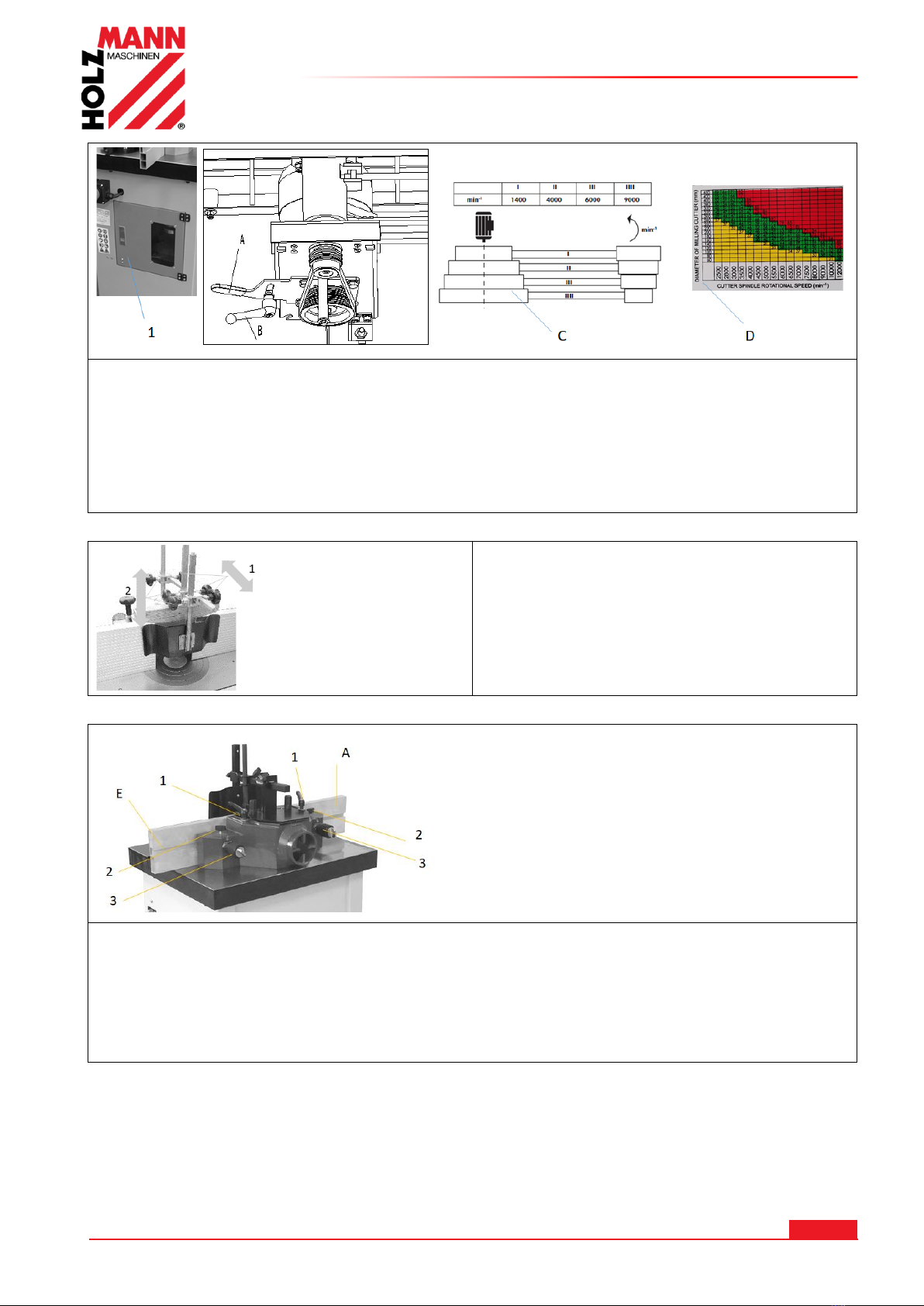

1. Stroj zastavte.
2. Otevřte dvířka (1).
3. Chcete-li změnit otáčky vřetene, uvolněte areatční páku (B) a uvolněte napnutí řemene
posunutím páky (A).
4. Řemen přestavte na požadovanou rychlost –zohledněte možnosti výběru podle nálepky
(C) a technických informací, rovněž zohledněte i platný rozsah otáček pro zvolenou
frézu - viz tabulka (D).
5. Následně realizujte napnutí řemene a polohu znovu zafixujte pomocí aretační páky (B).
8.2.2 Nastavení přítlačné patky
Přítlačné patky lze přesouvat ve svislé (2)
a horizontální (1) poloze po tyčích, což
umožňuje přizpůsobení obrobku, který má být
obroben.
8.2.3 Nastavení frézovacího pravítka
Poloha vstupního frézovacího pravítka (E) a výstupního frézovacího pravítka (A) může být
nastavena vůči sobě následovně:
1. Pomocí šroubů (1) vyberte vhodnou pracovní polohu pro zvolenou frézu. Na pracovním
stole je k dispozici několik pozic.
2. Uvolněte upínací šroub (2) a pomocí otočného knoflíku (3) nastavte požadovanou polohu
frézovácího pravítka a poté upínací šroub (2) znovu utáhněte.

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 20
FS160SOLID
8.3 Pokyny k použití

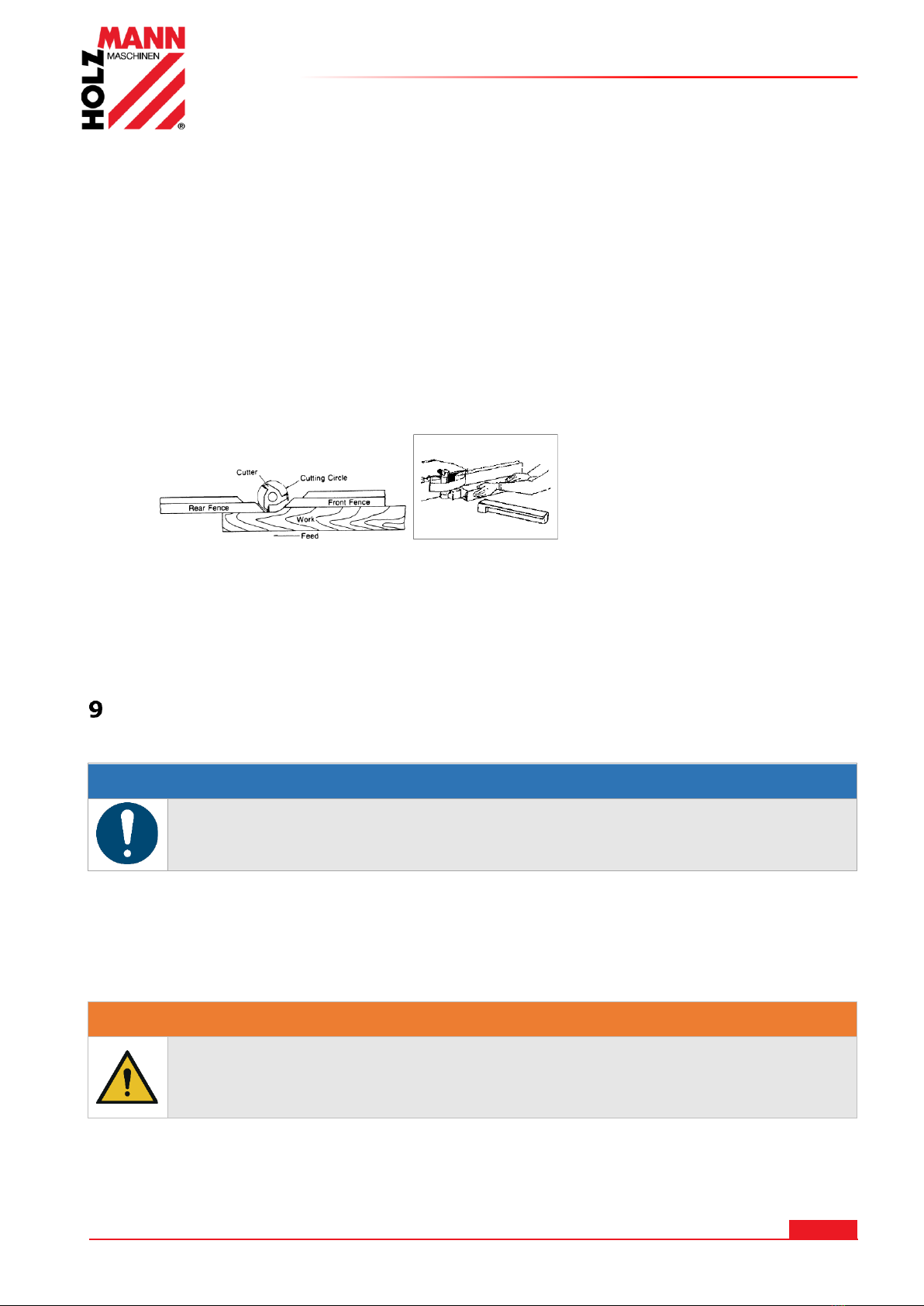

8.3.1 Frézování na pravítku (frézování dlouhých stran a profilů)
Při provádění této operace musí být pro bezpečnou práci použita následující zařízení:
▪frézovací pravítko
▪popř. příčné pravítko
▪ochranný kryt
▪přítlačné patky stolu a pravítka
▪vložky stolu
▪posunovač obrobku, posunovač pro vedení obrobku
Dlouhé strany:
Další nezbytná nastavení před uvedením do provozu:
-Výstupní frézovací pravítko (2) nastavte přesně na řezací kružnici frézy
-Nastavte požadovaný úběr třísky pomocí frézovacího pravítka.
-Zatlačte obrobek proti pravítku a frézovacímu stolu a posuňte jej na frézovací nástroj, přitom
se ujistěte, že všechny části těla, zejména prsty, jsou v dostatečné vzdálenosti od frézovacího
nástroje. V opačném případě použijte přípravky jako posunovače obrobku.
Profily:
-Nastavte požadovaný úběr třísky pomocí vstupního frézovacího pravítka a zarovnejte výstupní
frézovací pravítko (2) přesně se vstupním pravítkem.
-Zatlačte obrobek proti pravítko a frézovacímu stolu a posuňte jej na frézovací nástroj, přitom
se ujistěte, že všechny části těla, zejména prsty, jsou v dostatečné vzdálenosti od frézovacího
nástroje. V opačném případě použijte přípravky jako posunovače obrobku.
Po dokončení práce stroj vypněte
ČIŠTĚNÍ, ÚDRŽBA, SKLADOVÁNÍ, LIKVIDACE
9.1 Čištění
UPO ZORNĚ NÍ
Nesprávné čistící prostředky mohou napadnout lak stroje. Nepoužívejte rozpouštědla,
nitroředidla ani jiné čisticí prostředky, které by mohly poškodit lak stroje. Dodržujte
pokyny výrobce čistícího prostředku!
Připravte povrchy stroje a namažte jeho neošetřené části mazacím olejem bez kyselin
a rozpouštědel.
Pravidelné čištění je předpokladem pro bezpečný provoz stroje a jeho dlouhou životnost.
Proto zařízení po každém použití vyčistěte, minimálně jedenkrát týdně.
9.2 Údržba
VÝ STRAHA
Nebezpečí úrazu elektrickým napětím! Manipulace se strojem při přímém
napájení může mít za následek vážné zranění nebo smrt. Před prováděním jakýchkoli
údržbářských a opravárenských prací stroj vždy odpojte od sítě a zajistěte jej proti
neúmyslnému spuštění!
Stroj je v zásadě bezúdržbový a pouze několik dílů vyžaduje údržbu. Bez ohledu na to musí být
okamžitě odstraněny veškeré poruchy nebo závady, které mohou ovlivnit bezpečnost uživatele!
•Před každým použitím zkontrolujte bezvadný stav a správnou funkci bezpečnostních
zařízení.
