HOLZMANN MASCHINEN HOB260MINI-230V User manual

Edition: 21.03.2023 – Revision - 00 – EcC - DE/EN
Originalfassung
DE BETRIEBSANLEITUNG MINI ABRICHT-DICKENHOBELMASCHINE
Übersetzung / Translation
EN OPERATING MANUAL PLANER - THICKNESSER
HOB260MINI_230V

INHALT / INDEX
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 2
HOB260MINI_230V
INHALT / INDEX
INHALT / INDEX................................................................................................................................................2
SICHERHEITSZEICHEN / SAFETY SIGNS.........................................................................................4
TECHNIK / TECHNICS...................................................................................................................................4
3.1 Lieferumfang / Delivery content .......................................................................................................................................... 4
3.2 Komponenten / Components.................................................................................................................................................5
3.3 Technische Daten / Technical Data.....................................................................................................................................6
VORWORT (DE)................................................................................................................................................7
SICHERHEIT ........................................................................................................................................................8
5.1 Bestimmungsmäßige Verwendung ................................................................................................................................. 8
5.1.1 Technische Einschränkungen ......................................................................................................................................................................... 8
5.1.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen..................................................................................................... 8
5.2 Anforderungen an Benutzer................................................................................................................................................... 8
5.3 Sicherheitseinrichtungen ..........................................................................................................................................................9
5.4 Allgemeine Sicherheitshinweise...........................................................................................................................................9
5.5 Elektrische Sicherheit.................................................................................................................................................................10
5.6 Spezielle Sicherheitshinweise für diese Maschine ..................................................................................................10
5.7 Gefahrenhinweise.........................................................................................................................................................................10
TRANSPORT....................................................................................................................................................... 11
MONTAGE .......................................................................................................................................................... 12
7.1 Lieferumfang prüfen................................................................................................................................................................... 12
7.2 Der Arbeitsplatz..............................................................................................................................................................................12
7.3 Vorbereitung der Oberflächen............................................................................................................................................. 12
7.4 Zusammenbau der Maschine............................................................................................................................................... 12
7.5 Elektrischer Anschluss...............................................................................................................................................................15
7.6 Anschließen an eine Absauganlage .................................................................................................................................15
BETRIEB............................................................................................................................................................... 16
8.1 Betriebshinweise...........................................................................................................................................................................16
8.2 Kontrolle vor der Inbetriebnahme .....................................................................................................................................16
8.3 Einstellungen...................................................................................................................................................................................16
8.4 Bedienung .........................................................................................................................................................................................17
8.4.1 Maschine ein- und ausschalten ..................................................................................................................................................................... 17
8.5 Absauganschluss...........................................................................................................................................................................17
8.6 Abrichten ............................................................................................................................................................................................17
8.6.1 Abrichten von schmalen Werkstücken....................................................................................................................................................18
8.6.2 Abrichten mit geschwenktem Abrichtanschlag................................................................................................................................18
8.6.3 Abrichten kurzer Werkstücke .........................................................................................................................................................................18
8.6.4 Abrichten von Werkstücken mit kleinem Querschnitt .................................................................................................................19
8.7 Dickenhobeln ..................................................................................................................................................................................19
8.7.1 Umrüsten von Abricht- auf Dickenhobeln.............................................................................................................................................19
8.7.2 Dickenhobeln von Werkstücken .................................................................................................................................................................20
8.8 Nach dem Betrieb .......................................................................................................................................................................20
REINIGUNG, WARTUNG, LAGERUNG, ENTSORGUNG ....................................................... 21
9.1 Reinigung...........................................................................................................................................................................................21
9.2 Wartung ..............................................................................................................................................................................................21
9.2.1 Wartungsplan ............................................................................................................................................................................................................ 21
9.3 Riemenspannung kontrollieren/einstellen/tauschen.......................................................................................... 22
9.4 Höhenverstelleinheiten schmieren..................................................................................................................................22
9.5 Rückschlagsicherung kontrollieren/reinigen............................................................................................................22
9.6 Kette (Vorschub) kontrollieren/schmieren..................................................................................................................22
9.7 Hobelmesser erneuern/justieren.......................................................................................................................................22
9.8 Lagerung ........................................................................................................................................................................................... 23
9.9 Entsorgung ......................................................................................................................................................................................23
FEHLERBEHEBUNG................................................................................................................................... 23
PREFACE (EN) ................................................................................................................................................ 25
SAFETY................................................................................................................................................................. 26
12.1 Intended use of the machine...............................................................................................................................................26
12.1.1 Technical Restrictions.......................................................................................................................................................................................... 26
12.1.2 Prohibited Use / Forseeable Misuse........................................................................................................................................................... 26

INHALT / INDEX
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 3
HOB260MINI_230V
12.2 User requirements.......................................................................................................................................................................26
12.3 Safety devices .................................................................................................................................................................................27
12.4 General safety instructions ....................................................................................................................................................27
12.5 Electrical safety..............................................................................................................................................................................28
12.6 Special safety instructions for that machine..............................................................................................................28
12.7 Hazard warnings...........................................................................................................................................................................28
TRANSPORT..................................................................................................................................................... 29
ASSEMBLY ........................................................................................................................................................ 29
14.1 Check scope of delivery............................................................................................................................................................29
14.2 Requirements for the place of installation ..................................................................................................................29
14.3 Preparation of the surface......................................................................................................................................................30
14.4 Assembling the machine........................................................................................................................................................30
14.5 Electrical connection ................................................................................................................................................................. 32
14.6 Connecting to a dust collection system........................................................................................................................ 33
OPERATION ..................................................................................................................................................... 33
15.1 Operating instructions.............................................................................................................................................................. 33
15.2 Initial check before start ..........................................................................................................................................................33
15.3 Settings ...............................................................................................................................................................................................33
15.4 Handling.............................................................................................................................................................................................34
15.4.1 Switch the machine on and off.....................................................................................................................................................................34
15.5 Dust collection plug ...................................................................................................................................................................34
15.6 Planing ................................................................................................................................................................................................ 35
15.6.1 Planing small workpieces ................................................................................................................................................................................. 35
15.6.2 Planing with tilted planer fence ................................................................................................................................................................... 35
15.6.3 Planing short workpieces.................................................................................................................................................................................. 36
15.6.4 Planing the workpiece with small cross section ...............................................................................................................................36
15.7 Thicknessing....................................................................................................................................................................................36
15.7.1 Converting from planer to thicknessing................................................................................................................................................. 36
15.7.2 Thicknessing of workpieces............................................................................................................................................................................. 37
15.8 After working process ...............................................................................................................................................................37
CLEANING, MAINTENANCE, STORAGE, DISPOSAL............................................................. 37
16.1 Cleaning .............................................................................................................................................................................................38
16.2 Maintenance....................................................................................................................................................................................38
16.2.1 Maintenanceplan....................................................................................................................................................................................................38
16.3 Checking/adjusting/replacing the V-belt.....................................................................................................................38
16.4 Lubricate height adjustment (thicknesser) ................................................................................................................39
16.5 Check/clean anti-kick-back device...................................................................................................................................39
16.6 Check/lubricate chain-drive (feed) ...................................................................................................................................39
16.7 Replacing/adjusting the planing knife ..........................................................................................................................39
16.8 Storage............................................................................................................................................................................................... 40
16.9 Disposal.............................................................................................................................................................................................. 40
TROUBLESHOOTING.................................................................................................................................40
ELEKTRISCHER SCHALTPLAN / WIRING DIAGRAM ............................................................41
ERSATZTEILE / SPARE PARTS.............................................................................................................42
19.1 Ersatzteilbestellung / spare parts order ........................................................................................................................42
19.2 Explosionszeichnung / Exploded view ...........................................................................................................................43
ZUBEHÖR / ACCESSORIES ...................................................................................................................46
EU-KONFORMITÄTSERKLÄRUNG / CE-CERTIFICATE OF CONFORMITY.............47
GARANTIEERKLÄRUNG (DE) ...............................................................................................................48
GUARANTEE TERMS (EN).......................................................................................................................49
PRODUKTBEOBACHTUNG | PRODUCT MONITORING ....................................................50

SICHERHEITSZEICHEN / SAFETY SIGNS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 4
HOB260MINI_230V
SICHERHEITSZEICHEN / SAFETY SIGNS
DE
SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
DE CE-KONFORM! - Dieses Produkt entspricht den EU-Richtlinien.
EN CE-Conformal! - This product complies with the EC-directives.
DE
BETRIEBSANLEITUNG LESEN! Lesen Sie die Betriebs- und
Wartungsanleitung Ihrer Maschine aufmerksam durch und machen Sie
sich mit den Bedienelementen der Maschine gut vertraut, um die
Maschine ordnungsgemäß zu bedienen und so Schäden an Mensch und
Maschine vorzubeugen.
EN
READ THE MANUAL! Read the user and maintenance carefully and get
familiar with the controls in order to use the machine correctly and to
avoid injuries and machine defects.
DE Maschine vor Wartung und Pausen ausschalten und Netzstecker ziehen!
EN Switch off the machine before maintenance and breaks and pull out the
mains plug!
DE Persönliche Schutzausrüstung tragen!
EN Wear personal protektive equipment!
DE Warnung vor spitzem (scharfem) Werkzeug!
EN Warning of pointed (sharp) tool!
DE Immer ausreichend Abstand zur Hobelwelle halten. Während des
Betriebs ausreichend Abstand zu angetriebenen Bauteilen halten.
EN Always keep your hands well clear of the planer shaft. Keep sufficient
distance to driven components when operating this machine
DE Benutzen von Handschuhen verboten!
EN Do not use wearing gloves!
DE Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder die entfernt
wurden, sind umgehend zu erneuern!
EN Missing or non-readable security stickers have to be replaced immediately!
TECHNIK / TECHNICS
3.1 Lieferumfang / Delivery content

TECHNIK / TECHNICS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 5
HOB260MINI_230V
#
Beschreibung / Description
Qty.
1
Maschine / machine
1
2
Schaltereinheit / switch unit
1
3
Aufgabetisch / entry planer table
1
4
Einstellung Abrichthobeldicke / adjustment planer cutting depth
1
5
Abnahmetisch / exit planer table
1
6
Arm Brückenschutzabdeckung / arm planer knife cover
1
7
Brückenschutzabdeckung / planer knife cover
1
8
Endkappe Abrichtanschlag / plastic cap planer fence
1
9
Träger Abrichtanschlag / support planer fence
1
10
Abrichtanschlag / planer fence
1
11
Halterung Abrichtanschlag / bracket planer fence
1
12
Standfuß / stand foot
4
13
Transportgriff / transport handle
2
14
Absaughaube / dust collector hood
1
15
Handkurbel Höhenverstellung Dickenhobel / hand crank height adjustment thicknesser
1
16
Transporträder mit Achse / transport wheels with axis
1
17
Spänehaube / chip chute
1
18
Schiebestock / push stick
1
19
Einstelllehre Hobelmesser / setting gauge planer knives
1
20
Schraubenset / screw set
1
21
Werkzeugset / tool set
1
22
Betriebsanleitung / user manual
1
3.2 Komponenten / Components
#
Beschreibung / Description
1
Abnahmetisch / exit planer table
2
Arm Brückenschutzabdeckung / arm planer knife cover
3
Brückenschutzabdeckung / blade guard
4
Abrichtanschlag / planer fence
5
Aufgabetisch / entry planer table
6
Einstellknopf Abrichthobeldicke / adjustment knopb planer cutting depth
7
Dickenhobeltisch / thicknesser table
8
Transportgriffe / transport handles
9
Standfüße / stand feet
10
Transporträder / transport wheels
11
Schaltereinheit / switch unit
12
Handkurbel Höhenverstellung Dickenhobel / hand crank height adjustment thicknesser
13
Klemmhebel Abnahmetisch / clamping lever exit planer table
14
Klemmhebel Arm Brückenschutzabdeckung / clamping lever arm planer knife cover
15
Absaughaube umklappbar / dust collector hood
16
Klemmhebel Abrichtanschlag / clamping levers planer fence
17
Klemmhebel Aufgabetisch / clamping lever entry planer table
18
Spänehaube / chip chute
19
Rückschlaggreifer / anti-kick-back device
20
Hobelwelle / planer shaft

TECHNIK / TECHNICS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 6
HOB260MINI_230V
3.3 Technische Daten / Technical Data
Allgemein / general
HOB260MINI_230V
Spannung / Voltage
230 V/50 Hz
Motorleistung S6 (40%) / Motor power S6 (40%)
2,2 kW
Hobelwelle / planer shaft
Ø 63 x 260 mm
Anzahl Hobelmesser / quantity of blades
2
Hobelwellendrehzahl / blade shaft speed
6500 min-1
Hobelmesserdimension (Wendemesser) / planer knife dimension (reversible)
260 x 18,6 x 1,2 mm
Absauganschluss / dust collector plug
Ø 100 mm
notwendiger Luftvolumenstrom Absauganlage / necessary air volume
min. 550 m³/h
notwendiger Unterdruck Absauganlage / vacuum dust collector
740 Pa
Maschinenmaße (LxBxH) / machine dimensions (LxWxH)
1110 x 620 x 980 mm
Verpackungsmaße (LxBxH) / packaging dimensions (LxWxH)
710 x 570 x590 mm
Gewicht Brutto / weight gross
84 kg
Gewicht Netto / weight net
75 kg
Abrichthobel / planer
Tischgröße / planer table size
1040 x 260 mm
Tischhöhe / table height
860 mm
max. Abrichtbreite / max planing width
260 mm
Schwenkbereich Anschlag / angle range of angle stop
0° - 45°
max. Spanabnahme / max depth of cut
3 mm
Abrichtanschlag Dimension / planer fence dimension
1100 x 150 mm
Schallleistungspegel LWA (ISO 3746) / sound power level LWA
102,1 dB(A) k: 3 dB(A)
Schalldruckpegel L
PA
(ISO 11202) / Sound pressure level L
PA
95,6 dB(A) k: 3 dB(A)
Dickenhobel / thicknesser
Tischgröße / table size
400 x 260 mm
max. Hobelbreite / max. thicknessing width
260 mm
min. Werkstückdicke / min. thickness of workpiece
6 mm
max. Werkstückdicke / max. thickness of workpiece
160 mm
max. Spanabnahme / max. depth of cut
3 mm
Vorschubgewschwindigkeit / feed speed
5 m/min
Schallleistungspegel L
WA
(ISO 3746) / sound power level L
WA
99,1 dB(A) k: 3 dB(A)
Schalldruckpegel L
PA
(ISO 11202) / Sound pressure level L
PA
91,5 dB(A) k: 4 dB(A)
(DE) Hinweis Geräuschangaben: Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch
sichere Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissionspegeln gibt, kann
daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren,
welche den am Arbeitsplatz tatsächlich vorhandenen Immissionspegel beeinflussen, beinhalten die Eigenart des
Arbeitsraumes und andere Geräuschquellen, d. h. die Zahl der Maschinen und anderer benachbarter Arbeitsvorgänge. Die
zulässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender
befähigen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen.
(EN) Notice noise emission: The values given are emission values and therefore do not have to represent safe workplace
values at the same time. Although there is a correlation between emission and immission levels, it cannot be reliably
deduced whether additional precautions are necessary or not. Factors influencing the actual immission level at the
workplace include the nature of the workspace and other noise sources, i.e. the number of machines and other adjacent
operations. The permissible workplace values may also vary from country to country. However, this information should
enable the user to make a better assessment of hazard and risk.

VORWORT (DE)
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 7
HOB260MINI_230V
VORWORT (DE)
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung der der mini Abricht-Dickenhobelmaschinen HOB260MINI_230V, nachfolgend als
„Maschine“ in diesem Dokument bezeichnet.
Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt
werden. Bewahren Sie sie für spätere Zwecke an einem geeigneten, für Nutzer
(Betreiber) leicht zugänglichen Ort auf und legen Sie sie der Maschine bei, wenn
sie an Dritte weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Halten Sie sich an die Sicherheits- und Gefahrenhinweise. Missachtung kann zu ernsten
Verletzungen führen.
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte
geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Beanstandungen
bei der Übernahme durch den Zusteller auf dem Frachtbrief!
Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.
Für nicht vermerkte Transportschäden kann HOLZMANN MASCHINEN GmbH keine Gewährleistung
übernehmen.
Urheberrecht
© 2023
Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten!
Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen
werden gerichtlich verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4170 Haslach zuständige Gericht als
vereinbart.
Kundendienstadresse
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4
AUSTRIA
Tel [phone] - 0
[e-mail]

SICHERHEIT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 8
HOB260MINI_230V
SICHERHEIT
Dieser Abschnitt enthält Informationen und wichtige Hinweise zur sicheren Inbetriebnahme und
Handhabung der Maschine.
Zu Ihrer Sicherheit lesen Sie diese Betriebsanleitung vor Inbetriebnahme
aufmerksam durch. Das ermöglicht Ihnen den sicheren Umgang mit der Maschine,
und Sie beugen damit Missverständnissen sowie Personen- und Sachschäden vor.
Beachten Sie außerdem die an der Maschine verwendeten Symbole und
Piktogramme sowie die Sicherheits- und Gefahrenhinweise!
5.1 Bestimmungsmäßige Verwendung
Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt: Das Abrichten (Breit.- und
Schmalseite sowie Anschrägen eines schmalen bzw. Abfasen der Kanten eines Werkstückes) und
Dickenhobeln von Schnittholz innerhalb der vorgegebenen Maschinengrenzen.
HINWEIS
HOLZMANN MASCHINEN GmbH übernimmt keine Verantwortung oder
Gewährleistung für eine andere oder darüber hinausgehende Verwendung und
daraus resultierende Sach- oder Personenschäden.
5.1.1 Technische Einschränkungen
Die Maschine ist für den Einsatz unter folgenden Umgebungsbedingungen bestimmt:
Rel. Feuchtigkeit:
max. 65 %
Temperatur (Betrieb)
+5° C bis +40° C
Temperatur (Lagerung, Transport)
-20° C bis +55° C
5.1.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen
-Betreiben der Maschine ohne adäquate körperliche und geistige Eignung
-Betreiben der Maschine ohne Kenntnis der Bedienungsanleitung
-Änderungen der Konstruktion der Maschine
-Betreiben der Maschine in explosionsgefährdeter Umgebung
-Betrieb der Maschine in geschlossenen Räumen ohne Späne- und Staubabsaugung (ein
normaler Haushaltsstaubsauger ist nicht als Absaugvorrichtung geeignet).
-Betreiben der Maschine außerhalb der in dieser Anleitung angegebenen Grenzen
-Entfernen der an der Maschine angebrachten Sicherheitskennzeichnungen
-Verändern, umgehen oder außer Kraft setzen der Sicherheitseinrichtungen der Maschine
-Bearbeitung von Materialien mit Abmessungen außerhalb der in dieser Anleitung
angegebenen Grenzen.
-Verwendung von Werkzeugen, die nicht den Sicherheitsanforderungen der Norm für
Werkzeugmaschinen für die Holzbearbeitung (EN847-1) entsprechen.
-Entfernung der Brückenschutzvorrichtung während dem Abrichthobeln.
-Gleichlaufhobeln
-Einsatzarbeiten (Werkstück nur über eine Teillänge bearbeitet)
-Das Abrichten von stark gewölbten Werkstücken
Die nicht bestimmungsgemäße Verwendung bzw. die Missachtung der in dieser Anleitung
dargelegten Ausführungen und Hinweise hat das Erlöschen sämtlicher Gewährleistungs- und
Schadenersatzansprüche gegenüber der Holzmann Maschinen GmbH zur Folge.
5.2 Anforderungen an Benutzer
Die Maschine ist für die Bedienung durch eine Person ausgelegt. Voraussetzungen für das
Bedienen der Maschine sind die körperliche und geistige Eignung sowie Kenntnis und
Verständnis der Betriebsanleitung. Personen, die aufgrund ihrer physischen, sensorischen oder
geistigen Fähigkeiten, ihrer Unerfahrenheit oder ihrer Unkenntnis nicht in der Lage sind, die
Maschine sicher bedienen, dürfen die Maschine nicht ohne Aufsicht oder Anweisung durch eine
verantwortliche Person benutzen.
Grundkenntnisse der Holzbearbeitung vor allem Kenntnisse über den Zusammenhang von
Material, Werkzeug, Vorschub und Drehzahlen.

SICHERHEIT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 9
HOB260MINI_230V
Bitte beachten Sie, dass örtlich geltende Gesetze und Bestimmungen das Mindestalter des
Bedieners festlegen und die Verwendung dieser Maschine einschränken können!
Arbeiten an elektrischen Bauteilen oder Betriebsmitteln dürfen nur von einer Elektrofachkraft
durchgeführt oder unter Anleitung und Aufsicht einer Elektrofachkraft vorgenommen werden.
Legen Sie Ihre persönliche Schutzausrüstung vor dem Arbeiten an der Maschine an.
5.3 Sicherheitseinrichtungen
Die Maschine ist mit folgenden Sicherheitseinrichtungen ausgestattet:
Brückenschutzeinrichtung (Abdeckung
Hobelwelle)
•Trennende Schutzeinrichtung
Abdeckung Riemen/Kettenabdeckung •Trennende Schutzeinrichtung
(vor Wartungsarbeiten zu entfernen)
Trennende Schutzeinrichtung hinter
dem Anschlag
•Trennende Schutzeinrichtung
(vor Umbauarbeiten Dickenhobel zu entfernen)
Dickenhobel
•Beweglich trennende Schutzeinrichtung mit
Sicherheitsschalter überwacht
Rückschlagsicherung
•Rückschlaggreifer verhindern das
Zurückschlagen des Werkstückes
5.4 Allgemeine Sicherheitshinweise
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind bei
Arbeiten mit der Maschine neben den allgemeinen Regeln für sicheres Arbeiten insbesondere
folgende Punkte zu berücksichtigen:
•Kontrollieren Sie die Maschine vor Inbetriebnahme auf Vollständigkeit und Funktion.
Benutzen Sie die Maschine nur dann, wenn die für die Bearbeitung erforderlichen trennenden
Schutzeinrichtungen und andere nicht trennende Schutzeinrichtungen angebracht sind, sich
in gutem Betriebszustand befinden und richtig gewartet sind.
•Wählen Sie als Aufstellort einen ebenen, erschütterungsfreien, rutschfesten Untergrund.
•Sorgen Sie für ausreichend Platz rund um die Maschine!
•Sorgen Sie für ausreichende Lichtverhältnisse am Arbeitsplatz, um stroboskopische Effekte zu
vermeiden!
•Achten Sie auf ein sauberes Arbeitsumfeld!
•Verwenden Sie nur einwandfreies Werkzeug, das frei Rissen und anderen Fehlern (z.B.
Deformationen) ist.
•Entfernen Sie Einstellwerkzeuge vor dem Einschalten von der Maschine.
•Halten Sie den Bereich rund um die Maschine frei von Hindernissen (z.B. Staub, Späne,
abgeschnittene Werkstückteile etc.).
•Überprüfen Sie die Verbindungen der Maschine vor jeder Verwendung auf ihre Festigkeit.
•Lassen Sie die laufende Maschine niemals unbeaufsichtigt. Die Maschine muss stillgesetzt
werden falls diese unbeaufsichtigt ist.
•Die Maschine darf nur von Personen betrieben, gewartet oder repariert werden, die mit ihr
vertraut sind und die über die im Zuge dieser Arbeiten auftretenden Gefahren unterrichtet
sind.
•Stellen Sie sicher, dass Unbefugte einen entsprechenden Sicherheitsabstand zum Gerät
einhalten, und halten Sie insbesondere Kinder von der Maschine fern.

SICHERHEIT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 10
HOB260MINI_230V
•Tragen Sie geeignete Schutzausrüstung (Augenschutz, Staubmaske, Atemschutz,
Gehörschutz, Handschuhe beim Umgang mit Werkzeugen) sowie eng anliegende
Arbeitsschutzkleidung – niemals lose Kleidung, Krawatten, Schmuck, etc. – Einzugsgefahr!
•Verbergen Sie lange Haare unter einem Haarschutz.
•Entfernen Sie keine Abschnitte oder andere Teile des Werkstücks bei laufender Maschine aus
dem schneidenden Bereich!
•Arbeiten Sie immer mit bedacht und der nötigen Vorsicht und wenden Sie auf keinen Fall
übermäßige Gewalt an.
•Überbeanspruchen Sie die Maschine nicht!
•Unterlassen Sie das Arbeiten an der Maschine bei Müdigkeit, Unkonzentriertheit bzw. unter
Einfluss von Medikamenten, Alkohol oder Drogen!
•Verwenden Sie die Maschine nicht in Bereichen, in denen Dämpfe von Farben,
Lösungsmitteln oder brennbaren Flüssigkeiten eine potenzielle Gefahr darstellen (Brand- bzw.
Explosionsgefahr!).
•Rauchen Sie nicht in unmittelbarer Umgebung der Maschine (Brandgefahr)!
•Achten Sie darauf, dass das Gerät geerdet ist.
•Verwenden Sie nur geeignete Verlängerungskabel.
•Setzen Sie die Maschine vor Umrüst-, Einstell-, Mess-, Reinigungs-, Wartungs- oder
Instandhaltungsarbeiten stets still und trennen sie diese für Wartungs- oder
Instandhaltungsarbeiten stets vom der Spannungsversorgung. Warten Sie vor der Aufnahme
der Arbeit an der Maschine den völligen Stillstand aller Werkzeuge bzw. Maschinenteile ab
und sichern Sie die Maschine gegen unbeabsichtigtes Wiedereinschalten.
5.5 Elektrische Sicherheit
•Achten Sie darauf, dass die Maschine geerdet ist.
•Verwenden Sie nur geeignete Verlängerungskabel.
•Ein beschädigtes oder verheddertes Kabel erhöht die Stromschlaggefahr. Behandeln Sie
das Kabel sorgfältig. Benutzen Sie das Kabel niemals zum Tragen, Ziehen oder Abtrennen
des Elektrowerkzeugs. Halten Sie das Kabel vor Hitze, Öl, scharfen Kanten oder
beweglichen Teilen fern.
•Vorschriftsmäßige Stecker und passende Steckdosen reduzieren die Stromschlaggefahr.
•Wasser, das in Elektrowerkzeug eindringt, erhöht die Stromschlaggefahr. Setzen Sie die
Elektrowerkzeuge keinem Regen oder Nässe aus.
•Der Einsatz der Maschine in feuchter Umgebung ist nur dann statthaft, wenn die
Spannungsversorgung mit einem Fehlerstrom-Schutzschalter geschützt ist.
•Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht mit dem EIN-AUS-Schalter ein-
und ausschalten lässt.
5.6 Spezielle Sicherheitshinweise für diese Maschine
•Die Arbeit mit Handschuhen an rotierenden Teilen ist nicht zulässig!
•Beim Betrieb der Maschine wird Holzstaub erzeugt. Schließen Sie die Maschine deshalb bei
der Installation an eine geeignete Absauganlage für Staub und Späne an!
•Schalten Sie die Staubabsaugungseinrichtung immer an, bevor Sie mit der Bearbeitung
des Werkstückes beginnen!
•Entfernen Sie Abschnitte oder andere Teile des Werkstückes niemals bei laufenden
Maschine aus dem schneidenden Bereich.
•Bei der Verwendung von Fräswerkzeugen mit einem Durchmesser ≥ 16 mm und
Kreissägeblättern müssen diese EN 847-1:2013 und EN 847-2:2013 entsprechen;
Werkzeugträger müssen EN 847-3:2013 entsprechen;
•Übermäßiger Lärm kann zu Gehörschäden und temporären oder dauerhaften Verlust der
Hörfähigkeit führen. Tragen Sie einen nach Gesundheits- und Sicherheitsregelungen
zertifizierten Gehörschutz, um die Lärmbelastung zu begrenzen.
•Verwenden sie nur für die Maschine zulässige Hobelmesser!
•Zur Bearbeitung von kurzen und schmalen Werkstücken Schiebeholz verwenden
5.7 Gefahrenhinweise
Trotz bestimmungsmäßiger Verwendung bleiben bestimmte Restrisiken bestehen:
•Verletzungsgefahr für Finger und Hände durch das rotierende Hobelmesser bei
unsachgemäßer Führung des Werkstückes.

TRANSPORT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 11
HOB260MINI_230V
•Verletzungen durch das wegschleudernde Werkstück bei unsachgemäßer Halterung oder
Führung, wie Arbeiten ohne Anschlag.
•Gefährdung der Gesundheit durch Holzstäube oder Holzspäne. Unbedingt persönliche
Schutzausrüstungen wie Augenschutz und Staubmaske tragen. Absauganlage einsetzen!
•Verletzungen durch defekte Hobelmesser. Die Hobelmesset regelmäßig auf Unversehrtheit
überprüfen.
•Verletzungsgefahr durch Werkzeuge, besonders beim Werkzeugwechsel.
•Verletzungsgefahr durch Rückschlag des Werkstückes.
•Gefährdung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektroanschlüssen.
Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die
„Bestimmungsgemäße Verwendung“, sowie die Bedienungsanweisung insgesamt beachtet
werden.
Bedingt durch Aufbau und Konstruktion der Maschine können im Umgang mit den Maschinen
Gefährdungssituationen auftreten, die in dieser Bedienungsanleitung wie folgt gekennzeichnet
sind:
GEFAHR
Ein auf diese Art gestalteter Sicherheitshinweis weist auf eine unmittelbar gefährliche
Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht
gemieden wird.
WARNUNG
Ein solcherart gestalteter Sicherheitshinweis weist auf eine möglicherweise
gefährliche Situation hin, zu schweren Verletzungen oder sogar zum Tod führen kann,
wenn sie nicht gemieden wird.
VORSICHT
Ein auf diese Weise gestalteter Sicherheitshinweis weist auf eine möglicherweise
gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen führen
kann, wenn sie nicht gemieden wird.
HINWEIS
Ein derartig gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche
Situation hin, die zu Sachschäden führen kann, wenn sie nicht gemieden wird.
Ungeachtet aller Sicherheitsvorschriften sind und bleiben ihr gesunder Hausverstand und ihre
entsprechende technische Eignung/Ausbildung der wichtigste Sicherheitsfaktor bei der
fehlerfreien Bedienung der Maschine. Sicheres Arbeiten hängt in erster Linie von Ihnen ab!
TRANSPORT
Transportieren Sie die Maschine in der Verpackung zum Aufstellort. Zum Manövrieren der
Maschine in der Verpackung kann z. B. ein Paletten-Hubwagen oder ein Gabelstapler mit
entsprechender Hubkraft verwendet werden. Die Angaben finden Sie im Kapitel Technische
Daten. Für einen ordnungsgemäßen Transport beachten Sie die Anweisungen und Angaben auf
der Transportverpackung bezüglich Schwerpunkt, Anschlagstellen, Gewicht, einzusetzende
Transportmittel sowie vorgeschriebene Transportlage etc. Beachten Sie, dass sich die gewählten
Hebeeinrichtungen (Kran, Stapler, Hubwagen, Lastanschlagmittel etc.) in einwandfreiem Zustand
befinden. Achten Sie beim Heben, Tragen und Absetzen der Last auf die richtige Körperhaltung.
Heben, Absetzen
Stellen Sie beim Heben/Absetzen Standfestigkeit her (Beine hüftbreit).
Last mit gebeugten Knien und geradem Rücken heben/absetzen.
Last nicht ruckartig anheben/absetzen.

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 12
HOB260MINI_230V
Tragen
Last mit beiden Händen möglichst körpernah tragen.
Last mit geradem Rücken tragen.
Achten Sie beim Transport der zusammengebauten Maschine darauf, diese nur am
Maschinenkörper hochheben und nicht an den Anbauteilen.
Wenn Sie die Maschine mit einem Fahrzeug transportieren, sorgen Sie für eine entsprechende
Ladungssicherung!
HINWEIS: Transportieren Sie die Maschine nicht an den Arbeitstischen, diese sind nicht dafür
ausgelegt, der Zugbelastung durch das Maschinengewicht standzuhalten.

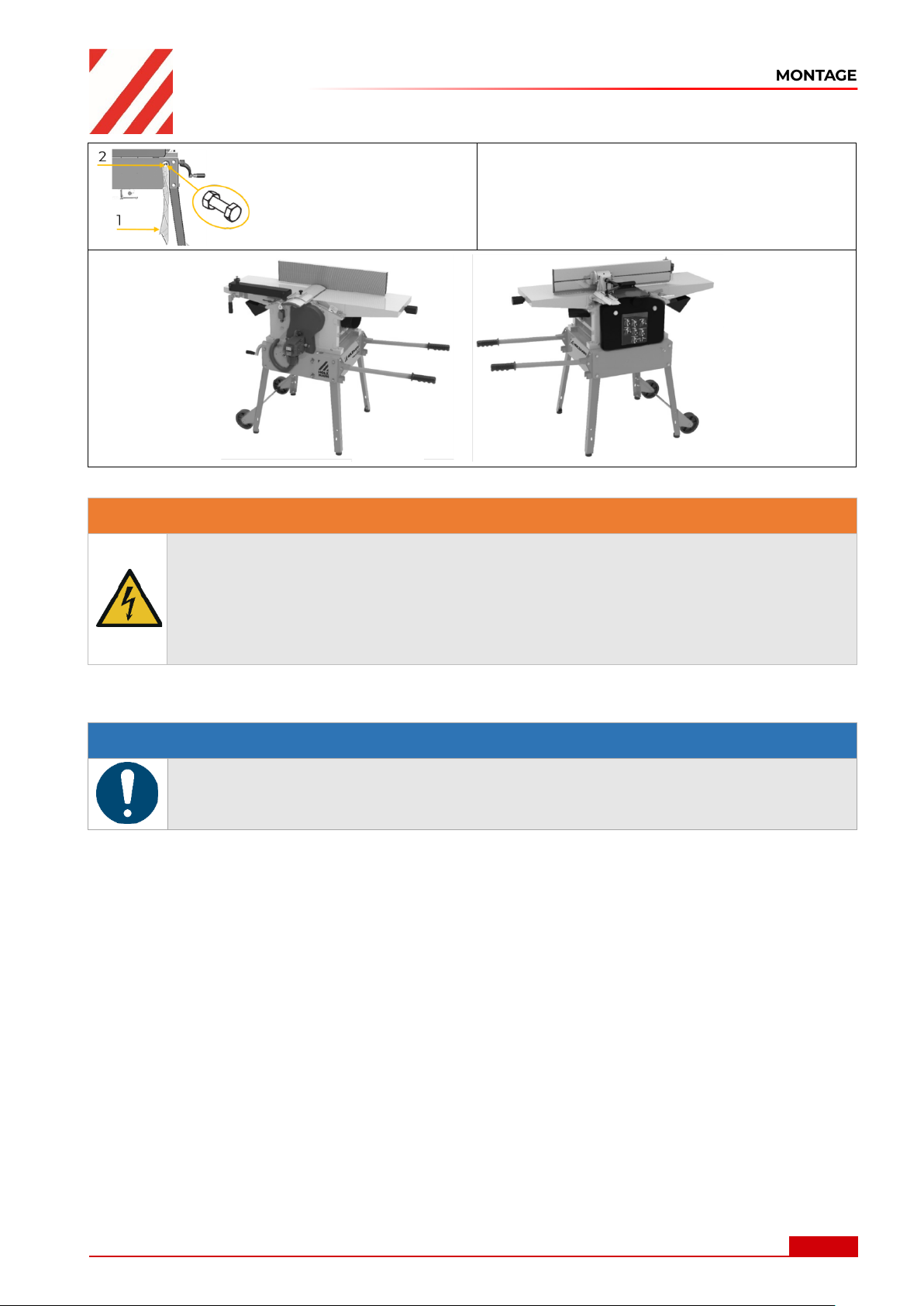

Nach dem Zusammenbau die Maschine an den Transportgriffen ankippen und transportieren.
MONTAGE
7.1 Lieferumfang prüfen
Vermerken Sie sichtbare Transportschäden stets auf dem Lieferschein und überprüfen Sie die
Maschine nach dem Auspacken umgehend auf Transportschäden bzw. auf fehlende oder
beschädigte Teile. Melden Sie Beschädigungen der Maschine oder fehlende Teile umgehend Ihrem
Händler bzw. der Spedition.
7.2 Der Arbeitsplatz
Wählen Sie einen passenden Platz für die Maschine.
Beachten Sie dabei auf die Sicherheitsanforderungen sowie die Abmessungen der Maschine.
Der gewählte Platz muss einen passenden Anschluss an die Spannungsversorgung gewährleisten
als auch die Möglichkeit für den Anschluss an eine Absauganlage.
Vergewissern Sie sich, dass der Boden die Last der Maschine tragen kann.
Die Maschine muss an allen Stützpunkten gleichzeitig nivelliert werden.
Man muss außerdem einen Abstand von mindestens 0.8m um die Maschine rundum sichern.
Vor und hinter der Maschine muss für notwendigen Abstand für die Zufuhr von langen
Werkstücken gesorgt werden.
7.3 Vorbereitung der Oberflächen
HINWEIS
Der Einsatz von Farbverdünnern, Benzin, aggressiven Chemikalien oder
Scheuermitteln führt zu Sachschäden an den Oberflächen! Verwenden Sie daher
ausschließlich milde Reinigungsmittel.
Bevor Sie die Maschine am vorgesehenen Aufstellort montieren und in Betrieb nehmen, entfernen
Sie sorgfältig das Konservierungsmittel, welches zum Korrosionsschutz der Teile ohne Anstrich
aufgetragen ist. Dies kann mit den üblichen Reinigungsmitteln erfolgen. Keinesfalls sollten Sie
zum Reinigen Nitroverdünnung oder ähnliche Reinigungsmittel verwenden, die den Lack der
Maschine angreifen könnten.
7.4 Zusammenbau der Maschine
Die Maschine kommt vormontiert, es sind die zum Transport abmontierten Anbauteile laut
nachstehender Anleitung zu montieren und die elektrische Verbindung herzustellen.
HINWEIS
Die Maschine und Maschinenteile sind schwer!
Zum Aufstellen der Maschine sind mind. 2 Personen notwendig.
WARNUNG
Das Hantieren an der Maschine bei aufrechter Spannungsversorgung kann zu
schweren Verletzungen oder zum Tod führen. Maschine daher vor der Fertigstellung
des Zusammenbaus nicht an die Spannungsversorgung anschließen.

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 13
HOB260MINI_230V
1. Montage Standfüße und Transportgriffe
•Maschine auf einer geeigneten Unterlage
vorsichtig auf einer Seite ablegen
•Standfüße (1) in die Ausnehmungen an den
Ecken schieben und mit Schrauben (3),
Unterlegscheiben (4) und Muttern (5)
fixieren
•An der Seite des Aufgabetisches von außen
die Transportgriffe (2) mitschrauben
2. Montage Transporträder
•An der Seite des Abnahmetisches wie
abgebildet die Transporträder (1) mit
Schrauben (3), Unterlegscheiben (4) und
Muttern (5) an den Standfüßen (2) fixieren
3. Montage Schaltereinheit / Handkurbel
Höhenverstellung Dickenhobel
•Die Schaltereinheit (1) mit den 4 langen
Schrauben (2) wie abgebildet an der
Maschine fixieren
•Die Handkurbel (3) auf die Welle stecken
und mit Wurmschraube fixieren
4. Montage Aufgabetisch
•An beiden Seiten Schrauben (2) lösen und
Befestigungsleisten (3) abnehmen
•Den Aufgabetisch (1) auflegen
•Befestigungsleisten seitlich einschieben
und so ausrichten, dass die Federstifte (4)
in die Bohrungen an der Maschine passen
HINWEIS: Darauf achten, dass die
Ablesemarkierung im Bereich der Skala ist
•Federstifte bündig eintreiben
•Befestigungsleiste wieder mit Schrauben
fixieren
•Auf die Gewindestange der Einstellung
Abrichthobeldicke (4) eine Distanzscheibe
(6) stecken
•Die Gewindestange in das Loch (5) am
Aufgabetisch stecken
•Federring (7) und Feststellring (8) auf die
Gewindestange stecken
•Gewindestange in das Gewinde der
Querstange (9) unter dem Aufgabetisch
eindrehen
•Feststellring mit Wurmschraube über der
konischen Vertiefung in der
Gewindestange fixieren

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 14
HOB260MINI_230V

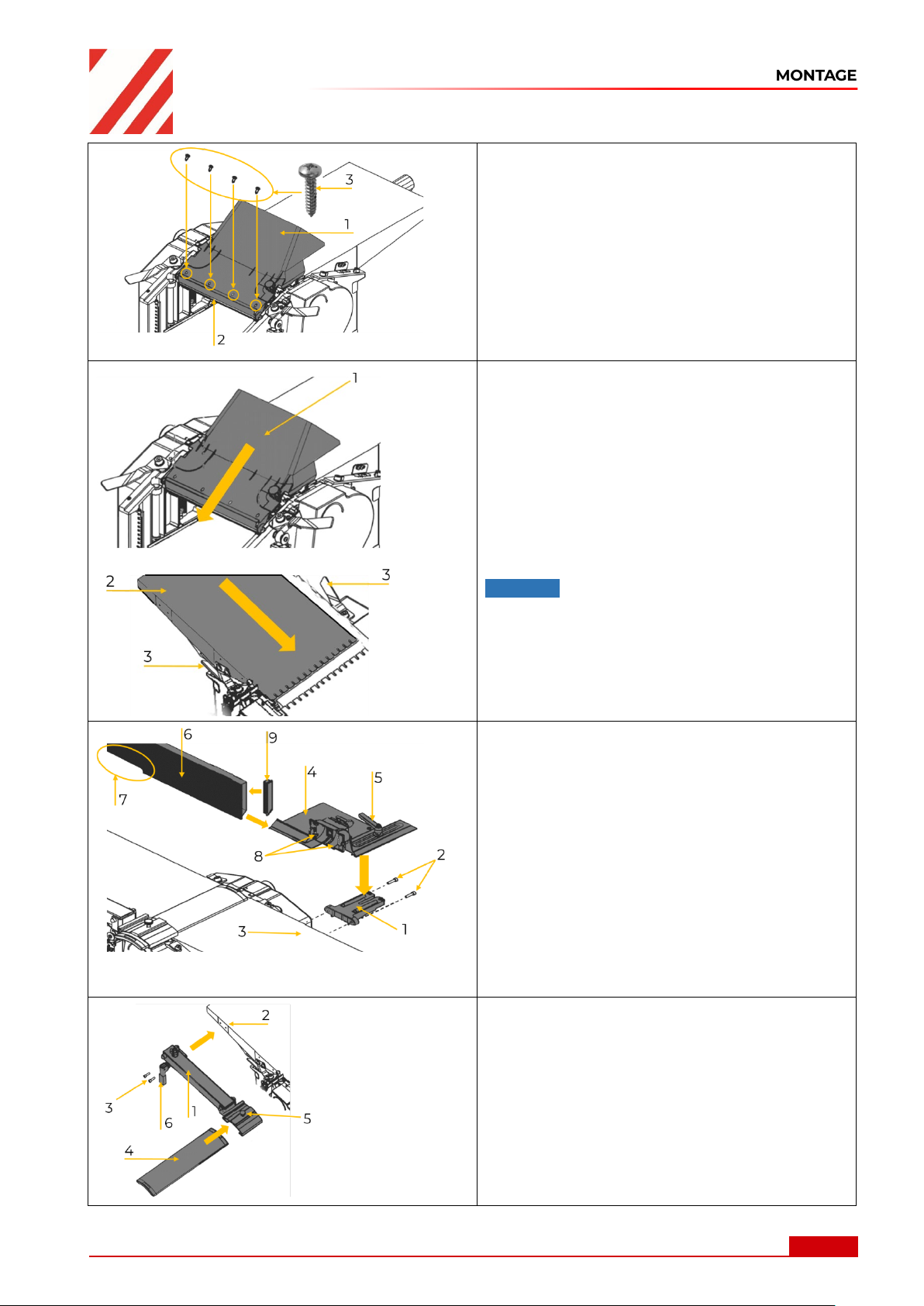

5. Montage Spänehaube
•Spänehaube (1) unter das
Befestigungsprofil (2) schieben und mit 4
Blechschrauben (3) fixieren
6. Montage Abnahmetisch
•Spänehaube (1) umklappen
•Klemmhebel Abnahmetisch (3) nach außen
stellen
•Abnahmetisch (2) aufsetzen und darauf
achten, dass die beiden Stifte am
Maschinengehäuse in die unteren Schlitze
der Abnahmetischführung greifen
HINWEIS: Nur bei korrekter Montage des
Abnahmetisches wird der Endschalter
betätigt und kann die Maschine eingeschaltet
werden!
7. Montage Abrichtanschlag
•Halterung Abrichtanschlag (1) mit 2
Schrauben (2) am Aufgabetisch (3) fixieren
•Träger Abrichtanschlag (4) auf die
Halterung aufstecken und dabei die
Schraube des Klemmhebels (5) in die Nut
der Halterung einführen
•Klemmhebel (5) festziehen
•Abrichtanschlag (6) (dabei Aussparung (7)
wie abgebildet) auf die Schrauben (8) bis
zum Anschlag schieben und mit Muttern
fixieren
•Endkappe (9) am Ende des
Abrichtanschlages aufstecken
8. Montage Arm Brückenschutzabdeckung
•Klemmhebel (6) nach unten stellen
•Arm Brückenschutzabdeckung (1) auf
Aufnahmeposition (2) am Abnahmetisch
positionieren und mit Schrauben (3)
fixieren
9. Montage Brückenschutzabdeckung
•Brückenschutzabdeckung (4) in den Halter
schieben und mit Fixierschraube (5) in
gewünschter Position fixieren

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 15
HOB260MINI_230V
10. Montage Ablageschraube Schiebestock
•Ablageschraube (2) für den Schiebestock in
das Gewinde im Maschinenrahmen drehen
und mit der Mutter fixieren
•Schiebestock (1) einhängen
7.5 Elektrischer Anschluss
WARNUNG
Gefährliche elektrische Spannung!
Verletzungsgefahr durch gefährliche elektrische Spannung!

Das Anschließen der Maschine, an die Spannungsversorgung sowie die damit
verbundenen Überprüfungen dürfen nur von einer Elektrofachkraft
durchgeführt oder unter Anleitung und Aufsicht einer Elektrofachkraft
vorgenommen werden!
•Prüfen Sie, ob die Nullverbindung (wenn vorhanden) und die Schutzerdung funktionieren.
•Prüfen Sie, ob die Speisespannung und die Frequenz den Angaben der Maschine
entsprechen.
HINWEIS
Abweichung der Speisespannung und der Frequenz!
Eine Abweichung vom Wert der Speisespannung von ±5 % ist zulässig. Im Speisenetz
der Maschine muss eine Kurzschlusssicherung vorhanden sein!
•Verwenden Sie ein Versorgungskabel, das den elektrischen Anforderungen entspricht (z.B.
H07RN, H05RN) und entnehmen Sie den erforderlichen Querschnitt des
Versorgungskabels einer Strombelastbarkeitstabelle. Achten Sie dabei auf die Maßnahmen
zum Schutz gegen mechanische Beschädigungen.
•Stellen Sie sicher, dass die Spannungsversorgung mit einem Fehlerstrom-Schutzschalter
geschützt ist.
•Schließen Sie die Maschine nur an eine ordnungsgemäß geerdete Steckdose an.
•Achten Sie bei der Benützung eines Verlängerungskabels auf die zur Anschlussleistung der
Maschine passenden Dimension. Die Anschlussleistung finden Sie in den technischen
Daten, die Zusammenhänge von Leitungsquerschnitt und Leitungslängen entnehmen Sie
der Fachliteratur oder informieren Sie sich bei einem Fachelektriker.
•Ein beschädigtes Kabel ist umgehend zu erneuern.
7.6 Anschließen an eine Absauganlage
Die Maschine muss an eine Absauganlage für Staub und Späne angeschlossen werden. Die
Absauganlage muss zeitgleich mit dem Motor der Maschine anfahren. Die Luftgeschwindigkeit
am absaugenden Anschlussstutzen und in den Abluftleitungen muss für Materialien mit einer
Feuchtigkeit <12 % mindestens 20 m/s (bei feuchten Spänen mit einer Feuchtigkeit >12 %
mindestens 28 m/s) betragen. Die verwendeten Absaugschläuche müssen schwer entflammbar
(DIN4102 B1) und permanent antistatisch (oder beidseitig geerdet) sein sowie den jeweiligen
Sicherheitsvorschriften entsprechen. Die Angaben bzgl. Luft-Volumenstrom, Unterdruck und
Absaugstutzen entnehmen sie den technischen Angaben.

BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 16
HOB260MINI_230V
BETRIEB
8.1 Betriebshinweise
WARNUNG
Gefahr durch elektrische Spannung!
Das Hantieren an der Maschine bei aufrechter Spannungsversorgung kann zu
schweren Verletzungen oder zum Tod führen.

Maschine vor Umrüstarbeiten immer von der Spannungsversorgung trennen
und gegen unbeabsichtigtes Wiedereinschalten sichern.
VORSICHT
•Die Maschine nie mit angedrücktem Werkstück starten!
•Lange, überstehende Werkstücke müssen gestützt werden!
•Sachschäden und Verletzungen durch Hochschnellen des Werkstücks oder
Kippen der Maschine möglich!
8.2 Kontrolle vor der Inbetriebnahme
•Kontrolle ob alle trennenden Schutzeinrichtungen montiert sind.
•Kontrolle ob passende Hobelmesser korrekt montiert sind.
•Kontrolle ob der Anschluss an ein Absaugsystem vorhanden ist.
•Kontrolle der korrekten Hobelwellen-Drehrichtung.
8.3 Einstellungen
1. Höheneinstellung Abrichttisch
Aufgabetisch
Die Abrichtdicke wird durch Drehen des Einstellknopfes
Abrichthobeldicke (1) eingestellt.
Kontrolle Skala Messer Aufgabetisch = 0
Wenn nötig, den Pfeil der Skala (2) anpassen
2. Einstellung Arm und Brückenschutzvorrichtung
Höhe einstellen
•Mit der Stellschraube (1) gewünschte Höhe
einstellen
Brückenschutzabdeckung einstellen
•Klemmschraube (2) lösen
•Brückenschutzvorrichtung auf die Breite des
Werkstückes einstellen
•Klemmschraube (2) wieder fixieren, wenn die
gewünschte Position erreicht ist.
3. Einstellung Abrichtanschlag
•Klemmhebel (1) lösen
•Abrichtanschlag in die gewünschte Winkelposition
bringen
•Nach Erreichen der gewünschten Position die
Klemmhebel (1) fixieren
•Klemmhebel (2) lösen
•Abrichtanschlag an Werkstückbreite anpassen
•Klemmhebel (2) fixieren

BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 17
HOB260MINI_230V

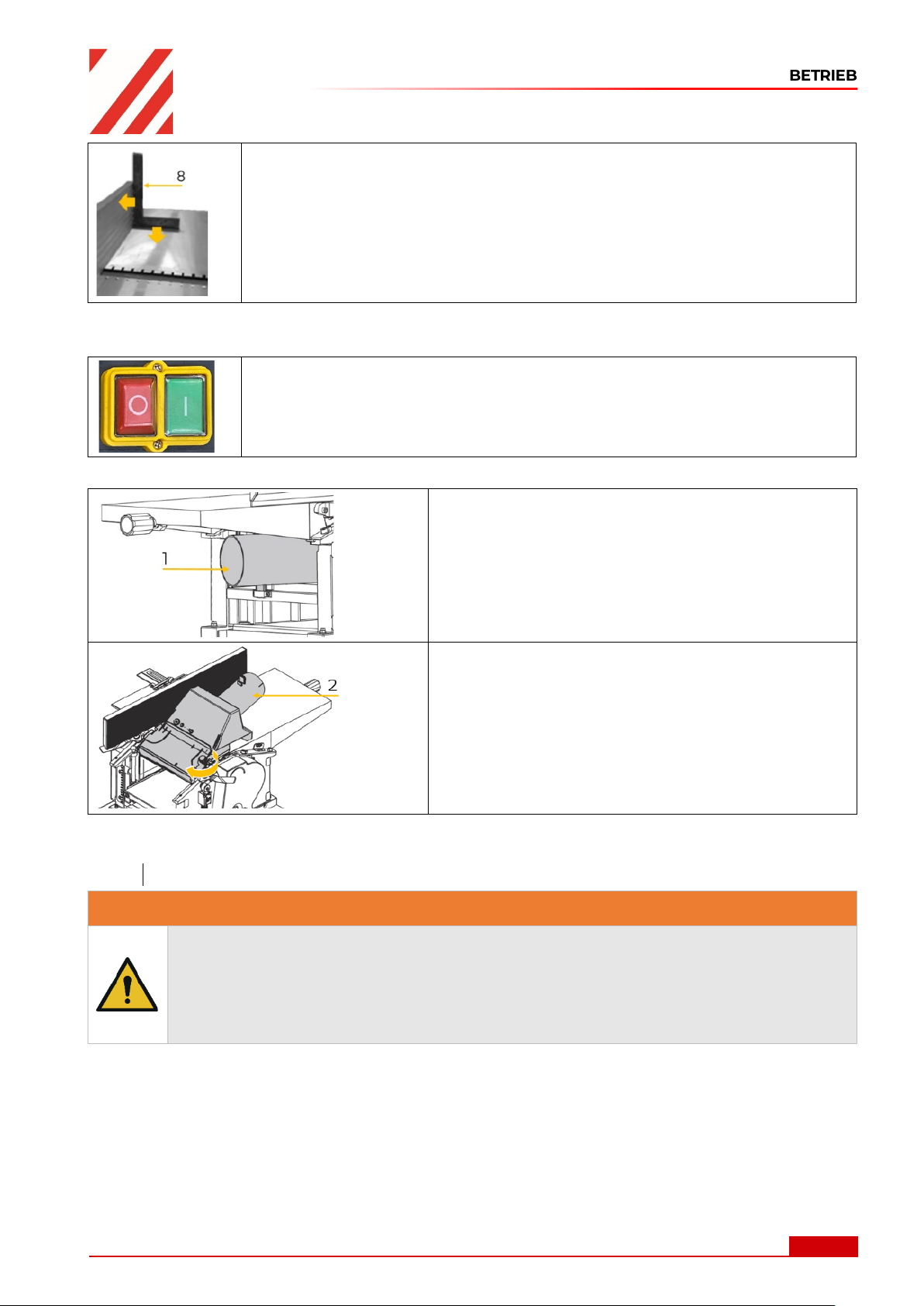

Die Ausrichtung des Abrichtanschlags im rechten Winkel sollte vor der
Erstinbetriebnahme nochmals kontrolliert und ggf. nachjustiert werden um
ein exaktes Hobelergebnis zu erlangen.
•Die Messung des Winkels erfolgt mit einem Winkelmesser (8). Dieser
wird auf den Abrichttisch gestellt und an den Prallelanschlag angelegt.
•Sollte sich der Winkelmesser nicht vollständig an den Abrichtanschlag
anlegen lassen, ist dieser nicht genau im rechten Winkel eingestellt und
eine Justierung der Skala ist notwendig.
8.4 Bedienung
8.4.1 Maschine ein- und ausschalten
Einschalten
Grünen EIN-Taster (I) drücken
Ausschalten
Roten AUS-Taster (0) drücken
8.5 Absauganschluss
Abrichthobeln:
Der Absauganschluss (1) ist unter dem Abrichttisch
(Abnahmetisch).
Dickenhobeln:
Nach dem Umbau auf Dickenhobeln, die
Spänehaube mitAbsaughaube (2) umklappen.
Betreiben Sie die Maschine nicht ohne angeschlossener und eingeschalteter Absauganlage.
Die Dimension des Absauganschlusses entnehmen sie den technischen Daten.
8.6 Abrichten
WARNUNG
Der Teil der Hobelwelle, der nicht zum Bearbeiten des Werkstücks notwendig ist,
muss durch die Abdeckungen (Brückenschutzabdeckung, Abdeckung am
Abrichtanschlag) abgedeckt werden. Fassen Sie Werkstücke niemals mit den Fingern
an den Kanten sondern lassen Sie beim Hobeln beide Hände mit den Fingern stets
auf dem Werkstück. Wenn das Werkstück kurz und schmal ist, verwenden Sie das
Schiebeholz.
Hobeln Sie nur Werkstücke, die fest auf der Maschine aufliegen und die sicher geführt werden
können!

BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 18
HOB260MINI_230V
•Abrichtanschlag (1) in
gewünschter Arbeitsposition
fixieren.
•Gewünschte Abrichtdicke am
Einstellknopf (3) einstellen.
•Brückenschutzabdeckung (2)
so einstellen, dass zwischen
Abdeckung und Werkstück
ca. 5 mm Abstand bleibt.
•Maschine einschalten
Arbeitsrichtung
•Werkstück mit einer Hand gegen den Abrichttisch drücken.
•Werkstück mit der zweiten Hand langsam und
gleichmäßig über die Hobelwelle schieben.
•Nach dem Arbeitsvorgang Hobelmaschine ausschalten.
•Vor weiteren Tätigkeiten warten, bis Hobelwelle still steht!
8.6.1 Abrichten von schmalen Werkstücken
•Brückenschutzabdeckung (C) so absenken, dass die
Hobelwelle abgedeckt wird.
•Brückenschutzabdeckung zum Werkstück verschieben
und mit einem Abstand von ca. 5mm fixieren.
•Beim Abrichten das Werkstück mit der schmalen Seite am
Abrichttisch auflegen und mit einer Hand gegen
Abrichtanschlag und Abrichttisch drücken.
•Werkstück mit der zweiten Hand langsam und
gleichmäßig über die Hobelwelle schieben.
8.6.2 Abrichten mit geschwenktem Abrichtanschlag
•Brückenschutzabdeckung so absenken, dass die
Hobelwelle abgedeckt wird.
•Brückenschutzabdeckung zum Werkstück verschieben
und mit einem Abstand von ca. 5mm fixieren.
•Beim Abrichten das Werkstück am Abrichttisch auflegen
und mit einer Hand gegen den Abrichtanschlag und
Abrichttisch drücken.
•Werkstück mit der zweiten Hand langsam und
gleichmäßig über die Hobelwelle schieben.
8.6.3 Abrichten kurzer Werkstücke
•Beim Abrichten von kurzen Werkstücken ist ein
Schiebeholz oder ähnliches zu verwenden!
•Winkelanschlag und Hobelwellenabdeckung an die Größe
des Schiebholzes anpassen.
•Werkstück auflegen und mit Schiebeholz langsam und
gleichmäßig über die Hobelwelle schieben.
•Das Schiebeholz ist nach Verwendung wieder seitlich an
der Maschine anzubringen.

BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 19
HOB260MINI_230V
8.6.4 Abrichten von Werkstücken mit kleinem Querschnitt
•Beim Abrichten von Werkstücken mit kleinem Querschnitt
wird ein zusätzlicher Holzwinkel montiert!
•Holzwinkel oder ähnliches mit Spannzwingen am
Winkelanschlag wie abgebildet befestigen.
•Beim Abrichten das Werkstück am Abrichttisch auflegen
und gegen den zusätzlichen Holzwinkel und Abrichttisch
drücken.
•Werkstück langsam und gleichmäßig über die Hobelwelle
schieben.
8.7 Dickenhobeln
HINWEIS
Zum Dickenhobeln von Werkstücken sind Umbauarbeiten an der Hobelmaschine
notwendig.
•Lange, hervorstehende Werkstücke müssen ausreichend abgestützt werden! Verwenden
Sie dazu geeignete Hilfsmittel wie Rollenböcke etc. Bei Nichtbeachtung dieser Hinweise
besteht die Gefahr, dass das Werkstück hochschnellt und/oder die Maschine kippt!
•Verwenden Sie die Dickenhobelfunktion lediglich zur Reduzierung der Dicke eines
Werkstückes mit bereits abgerichteter Oberfläche!
•Bei Werkstücken mit einer Differenz der Dicke ist die Spanabnahme an der Maximaldicke
zu bemessen. Werkstücke sind an der Seite mit Maximaldicke voran zu bearbeiten.
•Prüfen Sie vor Beginn der Bearbeitung, ob das zu verwendende Holz frei von Fremdkörpern
sowie astfrei ist, um gefährliche Brüche zu vermeiden.
•Hobeln Sie nur Werkstücke, die fest auf der Maschine aufliegen und sicher geführt werden
können!
•Wenn mehrere Teile nacheinander bearbeitet werden sollen, sollten alle Teile gleicher
Dicke nacheinander durchlaufen werden, ohne die Einstellung zu verändern.
•Führen Sie den Bearbeitungsprozess von Anfang an durch, bis die gewünschte Dicke
erreicht ist.
8.7.1 Umrüsten von Abricht- auf Dickenhobeln
•Abrichtanschlag (4) komplett zurück schieben und
fixieren oder abmontieren.
•Schlauch der Absaugeinrichtung demontieren.
•Klemmhebel Abnahmetisch (5) lösen.
•Abnahmetisch abnehmen
•Spanhaube (1) nach oben über die Hobelwelle
klappen
•Sicherungsschraube (6) bis zur Endposition
eindrehen
HINWEIS: Nur dann wird der Endschalter betätigt und
kann die Maschine eingeschaltet werden!
•Absaughaube (2) mit Rändelmutter (3) an
Spanhaube fixieren.
•Absaugschlauch am Absauganschluss wieder
montieren.
Beim Rückrüsten auf Abrichthobeln in umgekehrter
Reihenfolge vorgehen.
HINWEIS
Beim Rückrüsten auf Abrichthobeln den Dickenhobeltisch absenken auf unterste
Position um Beschädigungen zu vermeiden.

BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 20
HOB260MINI_230V
8.7.2 Dickenhobeln von Werkstücken
•Gewünschte Höhe des Dickenhobeltisches mit
Handkurbel Höhenverstellung Dickenhobel
einstellen.
•Aktuelle Tischhöhe wird an der Skala angezeigt.
HINWEIS: Pro Kurbelumdrehung verstellt man die
Höhe um 3 mm.
•Tischhöhe auf Werkstückdicke abzüglich der
gewünschten Spanabnahme einstellen.
•Maximale Spanabnahme: siehe technische Daten!
HINWEIS: Am Anfang des Dickenhobelvorgangs
können die Werkstücke noch stark unterschiedliche
Dicken aufweisen dies muss in der eingestellten
Spanabnahme berücksichtigt werden um die
Maschine nicht zu überlasten.
•Maschine einschalten
Arbeitsrichtung
•Werkstück so einlegen, dass die zu bearbeitende Fläche
nach oben zeigt und nach vorne schieben
•Das Werkstück wird durch den automatischen Vorschub
durchgezogen
•Sobald die Hälfte des Werkstücks bearbeitet wurde, auf
die gegenüberliegende Bedienseite der Maschine
wechseln und das fertige bearbeitete Werkstück
aufnehmen.
•Nach dem Arbeitsvorgang Hobelmaschine ausschalten.
•Vor weiteren Tätigkeiten warten, bis Hobelwelle still steht!
HINWEIS
•Bei Harzrückständen auf dem Holz kann es sinnvoll sein, auf dem
Maschinentisch ein entsprechendes Gleitmittel dünn aufzutragen, um ein
gleichmäßiges Durchgleiten des Werkstückes durch den Dickenhobel zu
gewährleisten.
•Wird das Werkstück durch den automatischen Vorschub nicht mehr bewegt,
das Werkstück manuell herausziehen.
•Nach dem Arbeitsvorgang Maschine mit Stopp-Taste ausschalten.
•Vor weiteren Tätigkeiten warten, bis Hobelwelle still steht!
8.8 Nach dem Betrieb
HINWEIS
Sind die Arbeiten beendet, muss die Hobelmaschine ausgeschaltet werden:
•Maschine ausschalten und Maschine von der Spannungsversorgung trennen.
•Hobelwellenabdeckung so einstellen, dass die Hobelwelle komplett abgedeckt
wird.
