HUMANTECHNIK

2 Deutsch
Netzteil-Buchse
Signalanzeige
>>Senden<<
Personenruftaste
Kanalwahlschalter
(im Batteriefach)
Batteriefach
Anschluss für Türklingelkabel
galvanisch
Anschluss für Telefonkabel
galvanisch

Deutsch 3
Wir beglückwünschen Sie zum
Erwerb Ihres Funk-Kombisenders
Telefon und Türklingel galvanisch
und hoffen, dass Sie lange Zeit
daran Freude haben.
Bitte lesen Sie diese Bedienungs-
anleitung aufmerksam durch, um die
Anlage richtig in Betrieb nehmen zu
können und mit allen Möglichkeiten
des Systems vertraut zu werden.
Funktionsprinzip
Eine Signalanlage besteht aus min-
destens einem Sender und einem
Empfänger. Der Funk-Kombisender
galvanisch nimmt auf elektroni-
schem Weg die Klingelsignale Ihres
Telefons bzw. Ihrer Türklingel auf
und wandelt sie in Funkimpulse um.
Diese Funkimpulse (868,35 MHz)
werden drahtlos zum Empfänger
übertragen.
Besonderheiten
Ein erkanntes Signal wird insgesamt
22 Sekunden lang gesendet. Dies
erhöht Zuverlässigkeit und Reich-
weite.
Standard-Lieferumfang
- lisa Funk-Kombisender Combi I RF
- 1 x Telefonkabel galvanisch 6 m
- 2 x Türklingelkabel galvanisch 1 m
- 9 V-Blockbatterie
- Bedienungsanleitung
- Garantiekarte
Sollten irgendwelche Teile fehlen,
wenden Sie sich bitte an den Fach-
händler oder direkt an den Her-
steller.
Inbetriebnahme –

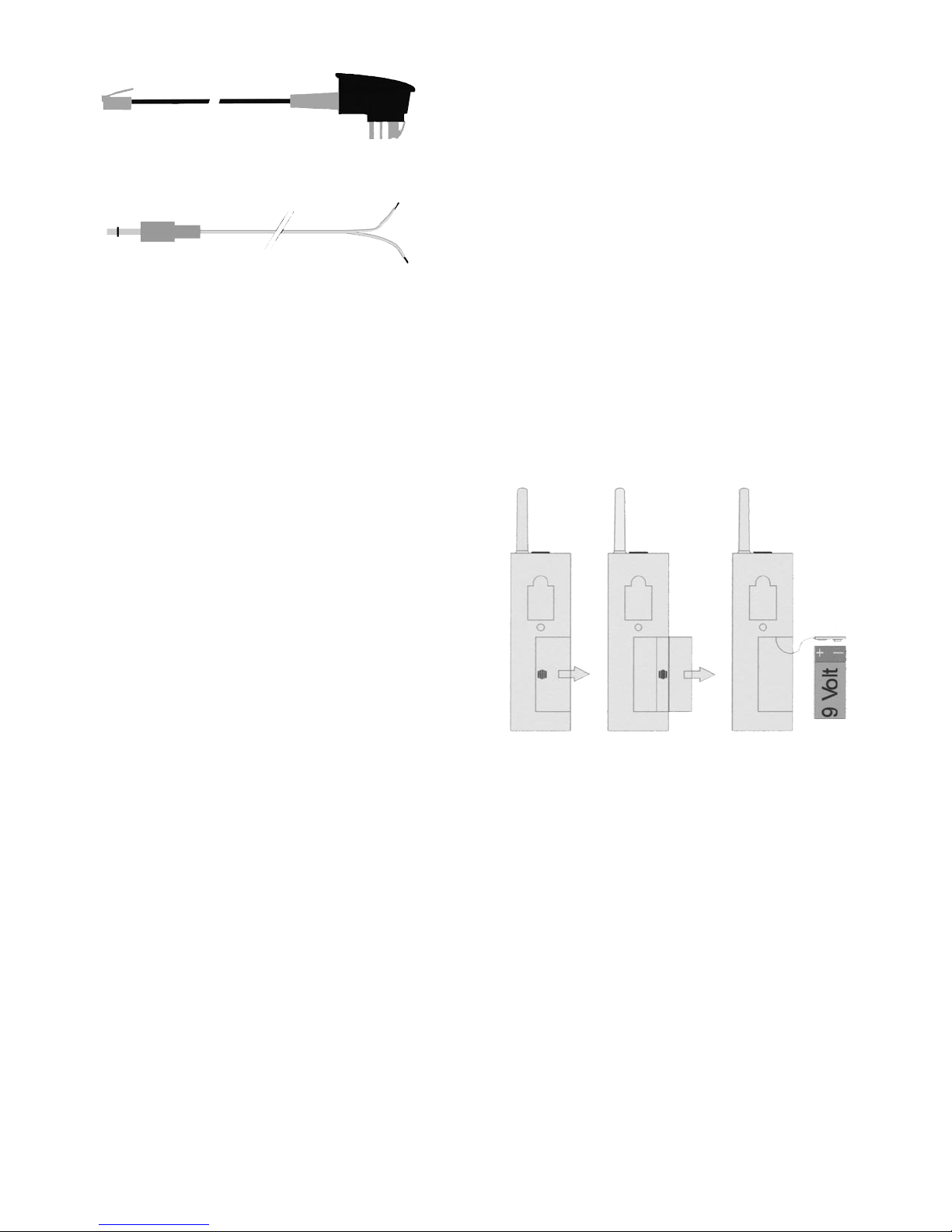

1. Einlegen der Batterie
Auf der Rückseite des Funk-Kombi-
senders galvanisch befindet sich ein
Batteriefach. Öffnen Sie dieses,
indem Sie mit einem Daumen den
Batteriefachdeckel vom Gerät nach
rechts schieben. Verbinden Sie eine
9 V-Blockbatterie mit dem Anschluss-
stecker, legen Sie die Batterie in die
Aussparung und verschließen Sie
das Gerät wieder. Beim Anschließen
Zubehör:
Telefonkabel galvanisch
Zubehör:
Türklingelkabel galvanisch

4 Deutsch
➡
der Batterie kann es zu einer einma-
ligen Auslösung des Sendesignals
kommen.
2. Einstellen des richtigen Funk-
kanals
Durch ein spezielles digitales Über-
tragungsverfahren ist das fehlerfreie
Erkennen der Funksignale gewähr-
leistet. Dieses Verfahren ermöglicht
auch das Einstellen von 10 verschie-
denen Funkkanälen.
Ab Werk ist der Funk-Kombisender
galvanisch auf Kanal 0 eingestellt.
Nur wenn in einem Haus Anlagen
von verschiedenen Benutzern betrie-
ben werden, müssen die Geräte der
einzelnen Benutzer auf unterschied-
liche Funk-Kanäle eingestellt wer-
den. Den gewünschten Kanal stellen
Sie ein, indem Sie den Kanalwahl-
schalter im oberen Bereich des Bat-
teriefachs mit einem kleinen Schrau-
bendreher auf die gewünschte
Kanalnummer stellen. Alle Sender
und Empfänger müssen auf den gle-
ichen Kanal eingestellt werden.
3.a Installation des
galvanischen Telefonkabels
Stecken Sie das Ende mit dem
durchsichtigen Clip-Stecker (6-poli-
ger Westernstecker) in die An-
schlussbuchse an der Unterseite des
Funk-Kombisenders galvanisch, das
andere Ende in die N-Anschluss-
buchse ihres Telefons neben dem
Telefonstecker.

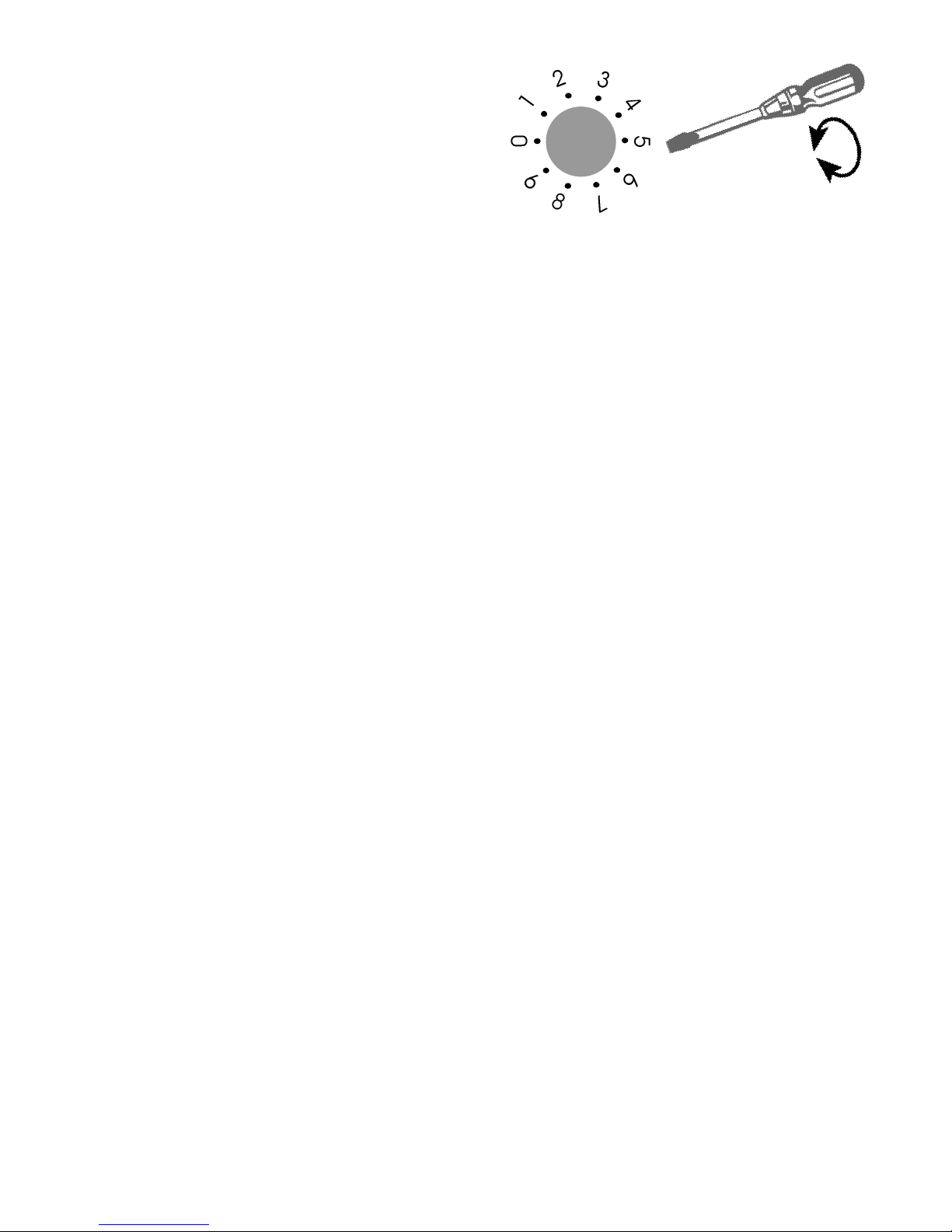

Abb.: Einstellen des Funkkanals.
Achtung
Bitte verwenden Sie nur das im
Lieferumfang enthaltene galvanische
Telefonkabel, da sonst die fehler-
freie Funktion des Gerätes nicht ge-
währleistet werden kann.
Der Telefonsender ist für den
Anschluss an das analoge Telefon-
netz ausgelegt.
Bei einem ISDN-Anschluss oder
einer Nebenstellenanlage verwen-
den Sie den Funk-Telefonsender
akustisch.
3.b Installation des Türklingel-
kabels
Stecken Sie den 2,5 mm Klinken-
stecker des Türklingelkabels in die
Anschlussbuchse an der Unterseite
des Funk-Kombisenders galvanisch
und schließen Sie die beiden losen
Drähte an Ihre Türklingel an.

Deutsch 5
4. Anlagen mit 2 unter-
schiedlichen Klingelsignalen
Kann Ihre Sprechanlage 2 unter-
schiedliche Klingelsignale (z.B. Woh-
nungstür und äußere Eingangstür)
unterscheiden, können die 2 Türsig-
nale mit 2 Ansteuerkabeln an den
Funk-Kombisender galvanisch wei-
tergeleitet werden. Schließen Sie
dazu die beiden Ansteuerkabel mit
dem 2,5mm Klinkenstecker an die
Buchsen des Kombisenders galva-
nisch an, legen Sie die Kabel zu den
beiden Klingeln und verbinden Sie
die losen Kabelenden mit den Schal-
tern der Klingeln.
Achtung: Die Ansteuerung ist nur
für den Anschluss von Niederspan-
nungs-Klingelanlagen geeignet. Die
Eingangsspannung muss mindestens
3 Volt betragen und darf 15 Volt
nicht übersteigen. Es kann Gleich-
oder Wechselspannung angeschlos-
sen werden.
Niemals das dünne Kabel an
230 V Netzspannung anschließen.
Das bedeutet für Sie Lebensge-
fahr und zerstört den Sender!
Ursachen für Nichtfunktionieren
- Sie haben die Klingeltaste zu kurz
gedrückt. Klingeln Sie länger.
- Sie haben bei einer Gleichstrom-
anlage die Kabel verpolt ange-
schlossen. Vertauschen Sie die
Kabel.
- Die Klingelspannung ihrer Anlage
ist zu niedrig. Wenden Sie sich an
eine Elektrofirma, die ihre Anlage
gegebenenfalls umrüstet oder ver-
wenden sie den Funk-Türklingel-
sender akustisch.
Personenruftaste
Durch Drücken der Personenruftaste
am Funk-Kombisender wird bei
jedem Empfänger, der auf den glei-
chen Kanal eingestellt ist wie der
Sender, ein Signal ausgelöst. Sie
erkennen dies am Aufleuchten der
Signallampe für Personenruf. Damit
können Personen in anderen Räumen
gerufen werden. Außerdem kann mit
dieser Taste die Funktion der Anlage
auch ohne Anschluss der Zubehörka-
bel überprüft werden.
Netzbetrieb
Sie können ihren Funk-Kombisender
galvanisch auch über ein als Son-
derzubehör erhältliches Steckernetz-
gerät benutzen. Um das Netzteil
anzuschließen, stecken Sie den
Stecker am Ende des Netzteilkabels
in die dafür vorgesehene Buchse auf
der linken Geräteseite. Anschließend
stecken Sie das Netzgerät in die nor-
male 230V Haushaltssteckdose.

6 Deutsch
Funkreichweite
Die Reichweite der Funksignale des
Senders ist auf 80 Meter unter opti-
malen Bedingungen ausgelegt.
Mögliche Ursachen für eine vermin-
derte Reichweite können sein:
- Bebauung oder Vegetation
- Störstrahlungen von Bild-
schirmen und Mobiltelefo-
nen. Diese können sogar ein
Aussetzen des Empfängers
auslösen.
- Der Abstand des Senders zu
strahlenreflektierenden
Flächen wie Böden und Wän-
den ist ungünstig gewählt,
so dass sich Signalwelle und
reflektierte Welle gegensei-
tig schwächen oder sogar
auslöschen.
- Metallische Gegenstände
verkürzen die Reichweite
durch metallische Abschir-
mung.
- Besonders in städtischen
Gebieten gibt es viele
Strahlungsquellen, die das
Ursprungssignal verfälschen
können.
- Geräte mit ähnlichen Arbeits-
frequenzen und geringem
Abstand können sich eben-
falls gegenseitig stören.
Positionierung des Funksenders
Um eine möglichst große Reichweite
des Funksenders zu erreichen, soll-
ten Sie die nachfolgenden Hinweise
zur Aufstellung beachten:
- Der Funksender sollte nicht
in der Nähe von stark
störstrahlungsproduzieren-
den Geräten wie Fernsehern,
Monitoren oder Mobiltelefo-
nen aufgestellt werden.
- Der Funksender sollte nicht
auf metallischen Gegenstän-
den positioniert werden, da
sonst die Funkreichweite
durch metallische Abschir-
mung verkürzt wird.
- Stellen Sie das Gerät mög-
lichst zentral im Haus und in
mittlerer Raumhöhe auf.

Deutsch 7
Wartung und Pflege
Alle lisa Geräte sind wartungsfrei.
Bei Verschmutzung sollten Sie das
Gerät gelegentlich mit einem
weichen, angefeuchteten Tuch reini-
gen. Verwenden Sie niemals Alko-
hol, Verdünner oder andere organis-
che Lösungsmittel.
lisa Geräte bitte nicht über längere
Zeit direkter Sonneneinstrahlung
aussetzen und darüber hinaus vor
großer Hitze, Feuchtigkeit oder
starker mechanischer Erschütterung
schützen.
Achtung: Das Gerät ist nicht gegen
Spritzwasser geschützt. Stellen Sie
keine mit Flüssigkeit gefüllten
Gegenstände, z.B. Vasen, auf das
Gerät. Ebenfalls dürfen keine offe-
nen Brandquellen, wie z.B. brennen-
de Kerzen, auf das Gerät gestellt
werden.
Batterielebensdauer
Die Batterielebensdauer des Sen-
ders beträgt unter normalen Bedin-
gungen (7 Sendevorgänge pro Tag)
ca. 1 Jahr. Um den Batteriezustand
zu überprüfen, drücken Sie bitte die
Personenruftaste des Senders.
Leuchtet die Signalanzeige
„Senden“ des Senders nicht auf,
muss die Batterie ausgetauscht
werden!
Garantie
Der Funk-Kombisender weist eine
hohe Betriebssicherheit auf. Sollten
trotz sachgerechter Bedienung
Störungen auftreten, setzen Sie sich
bitte mit ihrem Fachhändler in Ver-
bindung oder wenden Sie sich direkt
an den Hersteller. Die Garantieleis-
tung umfasst die kostenlose Repara-
tur sowie den kostenlosen Rückver-
sand. Vorraussetzung dafür ist das
Einschicken in der Originalver-
packung, werfen Sie diese also nicht
weg. Die Garantie verfällt bei Schä-
den, die durch unsachgemäße
Behandlung oder Reparaturver-
suchen von nicht autorisierten Per-
sonen (Zerstörung des Gerätesie-
gels) herbeigeführt wurden.
Garantiereparaturen werden nur bei
Einsendung der ausgefüllten Garan-
tiekarte und einer Kopie der Rech-
nung/Kassenbeleg des Fachhändlers
durchgeführt. Die Gerätenummer
muss in jedem Fall mit
angegeben werden.

8 Deutsch
Technische Daten
Stromversorgung: 9 V-Blockbatterie oder über Steckernetzteil
Batterielebensdauer: ca. 1 Jahr
Frequenz: 868,35 MHz
Arbeitsbereich: 0° C – 40° C
Höhe (mit Antenne): 147 mm (201 mm)
Breite: 50 mm
Tiefe: 41 mm
Gewicht: 145 g
Technische Änderungen vorbehalten.
Entsorgung von gebrauchten elektrischen und elektronischen Gerä-
ten (anzuwenden in den Ländern der Europäischen Union und ande-
ren europäischen Ländern mit einem separaten Sammelsystem für
diese Geräte). Das Symbol auf dem Produkt oder seiner Verpackung weist dar-
auf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln
ist, sondern an einer Annahmestelle für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum kor-
rekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit
Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen
gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.
Weitere Informationen über das Recycling dieses Produkts erhalten Sie von
Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in
dem Sie das Produkt gekauft haben.

Deutsch 9

10 English
Connection socket
»Send« signal LED
Pager button
Channel selector
Battery compartment
Connection socket for door 1 + 2
Connection for telephone cable

English 11
Congratulations on purchasing your
combi I RF. We hope it will give you
many years of reassuring operation.
Please read through these operating
instructions carefully. They tell you
how to set up the system correctly
and explain all the system’s features
to you.
Operating principle
A signalling system consists of at
least one transmitter and one recei-
ver. The combi I RF picks up the rin-
ging signals from telephone and
doorbell through an electrical
connection. It converts these signals
into radio pulses (868.35 MHz) and
transmits them to the receiver with-
out the need for wires.
Special features
When a signal is detected, it is
transmitted for a total of 22
seconds. This increases both the
reliability and the range of the
system.
Included in the standard
package:
- lisa combi I RF
- 1 x Telephone cable, 6 m
- 2 x Doorbell cable, 1 m
- 9 V block battery
- Operating Instructions
- Warranty card
If any parts are missing please
immediately contact your dealer or
the manufacturer directly.
Setting up the system –
1. Inserting the battery
There is a battery compartment on
the back of the direct-connection
radio tdoorbell transmitter. Open it
by sliding the cover of the battery
compartment to the right of the
transmitter using your thumb. Plug
the terminals of a 9 V battery into
the connection adapter. Insert the
battery into the compartment and fit
the cover back into place.
Accessory: telephone
cable.
Accessory:
doorbell cable.

12 English
➡
It is possible that the transmit signal
may be triggered once when you
connect the battery.
2. Setting the correct radio
channel
A special digital transmission pro-
cess ensures that the radio signals
are picked up without errors. This
process also makes it possible to set
10 different radio channels.
When supplied from the factory, all
combi I RF transmitters are set to
channel 0.
It is only necessary to set units to
other channels if you have several
different users operating units in the
same building.
Set the channel you want by adju-
sting the channel selector switch on
the left-hand side of the unit to the
required channel number. Use a
small screwdriver to adjust this
switch.
All transmitters and receivers must
be set to the same channel.
3a. Installing the galvanic tele-
phone cable
Plug the end of the cable with the
transparent clip-in connector (6-pin
plug) into the socket on the undersi-
de of the combi I RF transmitter.
Plug the other end into a space tele-
phone socket.
Setting the correct radio channel
Important
Please only use the telephone cable
supplied with the unit, otherwise
proper function cannot be guaran-
teed.
The telephone transmitter is
designed to be connected to an
analog telephone system.
Use the Radio Telephone Transmitter
– Acoustic if your phone system is
ISDN or part of a PBX (exchange)
system.
3b. Installing the doorbell cable
Plug the 2.5 mm jack plug of the
doorbell cable into the socket on the
underside of the combi I RF trans-
mitter. Connect the two bare wires
to your doorbell.

English 13
4. Systems with two different
door chimes
If your intercom is capable of diffe-
rentiating between 2 different door
chimes (e.g. the door to your flat and
the entrance door to the building),
you can convey the 2 door chimes to
the combi I RF transmitters using 2
connection cables.
To do this, connect the 2.5 mm jack
plugs of the 2 connectioncables into
the sockets on the combi I RF trans-
mitters. Route the cables to the 2
doorbells and connect the 2 pairs
of bare wires to the doorbell swit-
ches.
Important: The triggering system is
only suitable for connection to low-
voltage doorbell systems. The input
voltage must be at least 3 volts and
no more than 15 volts. It is possible
to connect to either alternating or
direct current voltage.
Never connect the thin cable to
mains voltage (230 V ( 10%).
Risk of fatal injury and irrepara-
ble damage to the transmitter!
Possible reasons for the unit not
functioning
- You did not press the doorbell for
long enough. Ring the bell for lon-
ger.
- If your doorbell system uses direct
current voltage, you have not
connected the wires with the cor-
rect polarity. Swap over the wires.
- The doorbell voltage of your
system is too low. Either contact
an electrician to have the doorbell
system converted or use the
Radio Doorbell Transmitter -
Acoustic.
Call button
Pressing the call button on the
combi I RF transmitter causes a sig-
nal to be triggered on every receiver
which is set to the same radio chan-
nel as the transmitter. The call but-
ton lamp lights up to indicate this.
This makes it possible to call people
who are in different rooms. Also,
this button can be used for checking
the system is functioning even when
the cable are not connected.
Mains operation
You can also operate your combi I
RF transmitter via the plug-in power
supply unit. To connect the PSU, ins-
ert the connector on the end of the
PSU cable into the corresponding
socket on the left-hand side of the
device. Then plug the power supply
unit into the normal 230 V socket in
your house.

14 English
Radio range
Note the following points when
using the combi I RF transmitter:
The radio signals are designed to
have a range of 80 meters under
optimum conditions.
The following conditions may result
in a reduced range:
- Signal transmission through buil
ding structures or vegetation
- Interference from TVs, computer
monitors and mobile phones.
Under certain circumstances, this
may prevent the receiver from
functioning at all.
- Positioning of the transmitter at an
unfavourable distance from surfa-
ces which reflect radio waves, for
example floors and walls.
This may lead to the signal wave
being weakened or even cancelled
out by the reflected wave.
- Metallic objects reduce the range
due to the shielding effect of the
metal.
- Particularly in towns and cities,
there may be many other sources
of radio waves which can disrupt
the original signal.
- Having units operating at similar
frequencies located close to one
another may also result in mutual
interference.
Positioning the radio
transmitter
Bear in mind the following points
when positioning the ra dio transmit-
ter, in order to achie ve the greatest
possible range from the radio trans-
mitter:
- The radio transmitter should
not be set up close to devi-
ces which emit powerful
interference signals, such as
TVs, computer monitors or
mobile phones.
- The radio transmitter should
not be placed on metallic
objects, since otherwise the
radio range will be restricted
by metallic shielding.
- Position the radio transmitter
as close to the centre of the
building as possible, at a
medium height in the room.

English 15
Maintenance and care
The combi I RF transmitter does not
require any maintenance.
If the unit does become dirty, simply
wipe it clean with a soft, damp
cloth. Never use spirits, thinners or
other organic solvents.
Do not set up the combi I RF trans-
mitter where it will be exposed to
full sunlight for long periods.
In addition, it must be protected
against excessive heat, moisture and
severe mechanical shocks.
Note: This product is not protected
against splash water. Do not place
any containers filled with water,
such as flower vases, or anything
with an open flame, such as a lit
candle, on or near the product.
Battery life
Under normal conditions (7 seven
transmissions a day), the transmitter
battery should last for about 1 year.
Press the pager button on the trans-
mitter to test the battery charge sta-
tus. If the "Send" signal LED on the
transmitter does not come on, the
battery needs to be replaced!
Warranty
The combi I RF transmitter is a very
reliable product. Should a malfunc-
tion occur despite the unit having
been set up and operated correctly,
please contact your dealer or the
manufacturer directly.
This warranty covers the repair of
the product and returning it to you
free of charge. It is essential that
you send in the product in its origi-
nal packaging, so do not throw the
packaging away.
The warranty does not apply to
damage caused by incorrect hand-
ling or attempts to repair the unit by
people not authorised to do so
(destruction of the seal on the unit).
Repairs will only be carried out
under warranty if the completed
warranty card is returned accompa-
nied by a copy of the dealer's invoi-
ce/till receipt.
Always specify the product num-
ber in any event.

Technical data
Power supply: 9 V block battery or via a plug-in PSU
Battery life: approx. 1 year
Frequency: 868.35 MHz
Operating range: 0° C – 40° C
Height
(including the antenna): 147 mm (201 mm)
Width: 50 mm
Depth: 41 mm
Weight (including battery): 145 g
Technical specifications subject to change without notice.
16 English
Disposal
Disposal of used electric and electronic units (applicable in the coun-
tries of the European Union and other European countries with a
separate collection system). The symbol on the product or the packaging indi-
cates that this product is not to be handled as ordinary household waste but
has to be returned to a collecting point for the recycling of electric and elec-
tronic units. You protect the environment and health of your fellow men by the
correct disposal of this products. Environment and health are endangered by a
faulty disposal. Material recycling helps to reduce the consumption of raw
material. You will receive further information on the recycling of this product
from your local community, your communal disposal company or your local
dealer.

English 17

18 Français
Prise pour
alimentation secteur
Lampe-témoin
>>Emission<<
Touche d’appel de personnes
Sélecteur de
canal
Logement de la pile
Prise pour branchement porte 1 + 2
Prise pour branchement du câble
galvanique de téléphone

Français 19
Félicitations pour l'achat de ce
combi I RF ; nous espérons qu'il vous
apportera longtemps satisfaction.
Vous avez opté pour un système
moderne et fiable. Veuillez lire
attentivement ce mode d´emploi
pour une bonne mise en service de
l´appareil et pour vous familiariser
avec toutes les possibilités du sys-
tème.
Principe de fonctionnement
Un système de signalisation se com-
pose d’au moins un émetteur et d’un
récepteur. L’ émetteur combi I RF
capte électroniquement les signaux
de la sonnerie de votre téléphone et
la sonnette de porte et les convertit
en impulsions radio. Ces impulsions
radio (868,35 MHz) sont transmises
sans fil au récepteur.
Particularités
Un signal détecté est émis pendant
22 secondes au total. Ceci augmente
la fiabilité et la portée.
Livraison standard
- lisa combi I RF
- 1 x Câble de téléphone, 6 m
- 1 x Câble de sonnette de porte, 6 m
- Pile monobloc 9 V
- Mode d’emploi
- Coupon de garantie
En cas de livraison incomplète
veuillez contacter immédiatement
votre revendeur.
Mise en service -
1. Mise en place de la pile
Au dos du combi I RF se trouve un
compartiment à piles. L'ouvrir en
faisant coulisser le couvercle du
compartiment à piles vers la droite
avec le pouce. Connecter la pile
monobloc 9 V à la fiche de raccorde-
ment, placer la pile dans son loge-
ment et refermer l'appareil. Le rac-
cordement de la pile peut entraîner
le déclenchement des signaux de
réception.
Accessoire : fiche gigone
du câble de téléphone galvanique.
Accessoire : câble galvanique
de sonnette de porte.

20 Français
➡
2. Réglage du canal radio correct
Un procédé de transmission numé-
rique spécial assure la détection
sans défauts des signaux radio.
Ce procédé permet également le
réglage de 10 canaux radio dif-
férents.
Départ usine, le combi I RF est réglé
sur le canal 0.
Ce n’est que dans le cas où l’on utili-
serait simultanément dans un même
bâtiment différentes installations,
qu’il faudrait régler les appareils des
différents utilisateurs sur des can-
aux différents.
Régler le canal souhaité en plaçant
le sélecteur de canal, qui se trouve
sur le côté droit de l'appareil, sur le
numéro de canal souhaité à l'aide
d'un petit tournevis. Tous les émet-
teurs et les récepteurs doivent être
réglés sur le même canal.
3a. Installation du câble
galvanique de téléphone
Brancher la microfiche transparente
(la partie la plus petite) du câble gal-
vanique de téléphone à la prise de
combi I RF radio lisa prévue à cet
effet. Introduire la fiche gigogne se
trouvant à l’autre extrémité du câble
dans la prise de votre installation
téléphonique. Introduire ensuite la
fiche de votre câble téléphonique
dans la fiche gigogne.
Réglage du canal radio correct
Attention
Veuillez utiliser uniquement le câble
galvanique de téléphone fourni avec
l’émetteur sans quoi le bon fonc-
tionnement de l’appareil ne pourrait
être garanti.
L’émetteur téléphonique est
conçu pour un raccordement au
réseau téléphonique analogique.
Lors d’un raccordement au réseau
Numéris ou s’il s’agit d’un poste
additionnel, veuillez utiliser l’émet-
teur acoustique de téléphone radio
lisa.
3b. Installation du câble de
sonnette de porte
Brancher la fiche jack 2,5 mm du
câble de la sonnette de porte dans la
prise sous l’émetteur combi I RF et
raccordez les deux fils dénudés à
votre sonnette.
