HumanTechnik A-2467-0 User manual

DBedienungsanleitung
Funk-Alarmsender galvanisch
Seite 2
GB Operating Instructions
RF alarm transmitter direct
Page 8
FMode d’emploi
Émetteur galvanique d’alarme radio lisa
Page 14
NL Gebruiksaanwijzing
Draadloze galvanische alarmzender
Pagina 20
IIstruzioni per l’uso
Radiotrasmettitore galvanico di allarmi
Pagina 26
EInstrucciones de servicio
Radioemisor galvánico de alarma
Página 32
Funk-Alarm ender_0514:BA_Funkalarm ender_0514.qxd 07.05.2014 15:26 Seite 1

2 Deutsch
Kanalwahlschalter
(im Batteriefach)
Batteriefach
Netzteilbuchse
Personenruftaste
Signalanzeige
»Senden«
Anschluss für Wasser-Alarm-Sensor
Anschluss für Alarm-Zubehör
Funk-Alarm ender_0514:BA_Funkalarm ender_0514.qxd 07.05.2014 15:26 Seite 2

Deutsch 3
Wir beglückwünschen Sie zum
Erwerb Ihres lisa Funk-Alarmsenders
und hoffen, dass Sie lange Zeit daran
Freude haben.
Bitte lesen Sie diese Bedienungsan-
leitung aufmerksam durch, um die
Anlage richtig in Betrieb nehmen zu
können und mit allen Möglichkeiten
des Systems vertraut zu werden.
Standard-Lieferumfang
Überprüfen Sie bitte, ob alle nachfol-
gend aufgeführten Teile enthalten
sind:
-lisa Funk-Alarmsender
- 1 Anschlusskabel
- 9 V-Blockbatterie
- Bedienungsanleitung
- Garantiekarte
Sollten irgendwelche Teile fehlen,
wenden Sie sich bitte an Ihren
Fachhändler oder direkt an den er-
steller.
Funktionsprinzip
Eine Signalanlage besteht aus min-
destens einem Sender und einem
Empfänger. Der Funk-Alarmsender
nimmt die Signale der verschiedenen
Alarmsensoren auf und wandelt sie in
Funkimpulse um. Diese Funkimpulse
(868,35 M z) werden drahtlos zum
Empfänger übertragen.
Besonderheiten
Ein erkanntes Signal eines Alarmsen-
ders wird insgesamt 22 Sekunden
lang gesendet. Dies erhöht Zuverläs-
sigkeit und Reichweite.
Inbetriebnahme

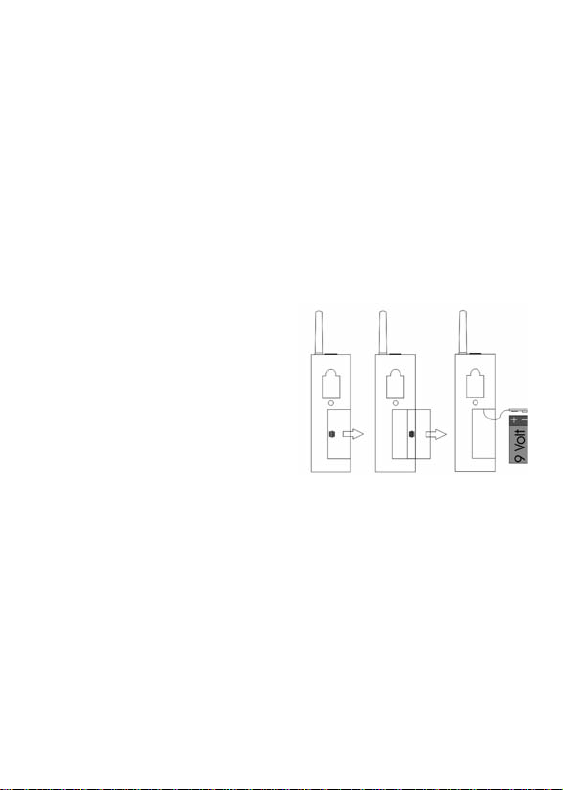

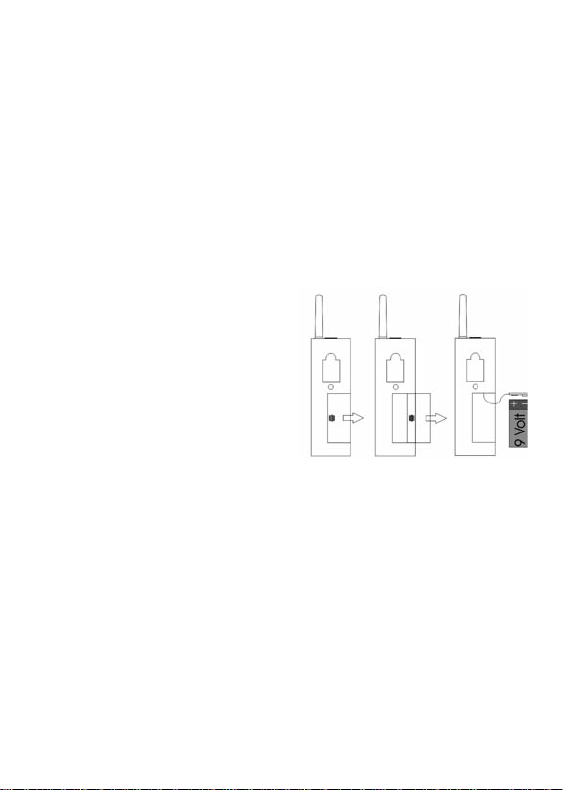

1. Einlegen der Batterie
Auf der Rückseite des Funk-Alarm-
senders befindet sich ein Batterie-
fach. Öffnen Sie dieses, indem Sie
mit einem Daumen den Batteriefach-
deckel vom Gerät nach rechts schie-
ben. Verbinden Sie eine 9 V-Block-
batterie mit dem Anschlußstecker,
legen Sie die Batterie in das Batterie-
fach und verschließen Sie das Gerät
wieder. Beim Anschließen der Batte-
rie kann es zu einer einmaligen Aus-
lösung des Sendesignals kommen.
2. Einstellen des richtigen
Funkkanals
Durch ein spezielles digitales Über-
tragungsverfahren ist das fehlerfreie
Erkennen der Funksignale gewähr-
leistet. Dieses Verfahren ermöglicht
auch das Einstellen von 10 verschie-
denen Funkkanälen.
Funk-Alarm ender_0514:BA_Funkalarm ender_0514.qxd 07.05.2014 15:26 Seite 3

4 Deutsch
Beachten Sie bitte:
Für den Wasser-Alarm-Sensor muss
eine gesonderte Anschlussbuchse
verwendet werden. Diese ist mit einer
doppelten Welle gekennzeichnet:
Verfügbares Zubehör
Alarmtrittmatte (A-2921-0)
Stecker der Alarmtrittmatte direkt in
die Buchse des Funk-Alarmsenders
einstecken (Buchse für Alarmzu-
behör). Alarmtrittmatte unter dem
Fußabstreifer platzieren.
Alarmruftaste (A-2935-0)
Stecker der Alarmruftaste direkt in
die Buchse des Funk-Alarmsenders
einstecken (Buchse für Alarmzu-
behör). Das Alarmsignal wird durch
Knopfdruck ausgelöst (z.B. vom
Krankenbett aus).
Wasser-Alarm-Sensor (A-2924-0)
Stecker des Wasser-Alarm-Sensors
direkt in die Buchse des Funk-Alarm-
senders einstecken (Buchse für Was-
ser-Alarm-Sensor). Der Alarm wird
ausgelöst, sobald beide Kontakte
von der Flüssigkeit benetzt werden.
Befestigen sie den Sensor mit dem
mitgelieferten Doppelklebestreifen.
Ab Werk sind alle Funk-Alarmsender
auf Kanal 0 eingestellt. Nur wenn in
einem aus Anlagen von verschiede-
nen Benutzern betrieben werden,
müssen die Geräte der einzelnen
Benutzer auf unterschiedliche Funk-
kanäle eingestellt werden.
Den gewünschten Kanal stellen Sie
ein, indem Sie den Kanalwahlschalter
im oberen Bereich des Batteriefachs
mit einem kleinen Schraubendreher
auf die gewünschte Kanalnummer
stellen.
Alle Sender und Empfänger müssen
auf den gleichen Kanal eingestellt
sein.

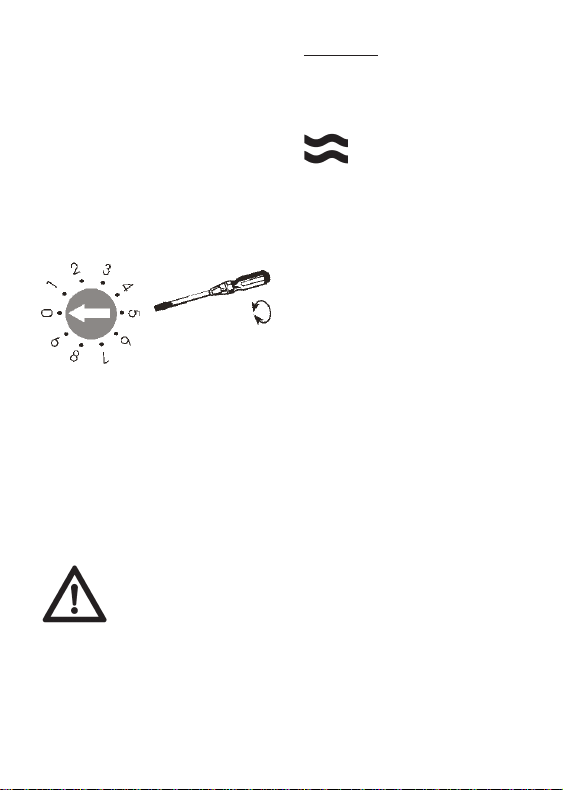

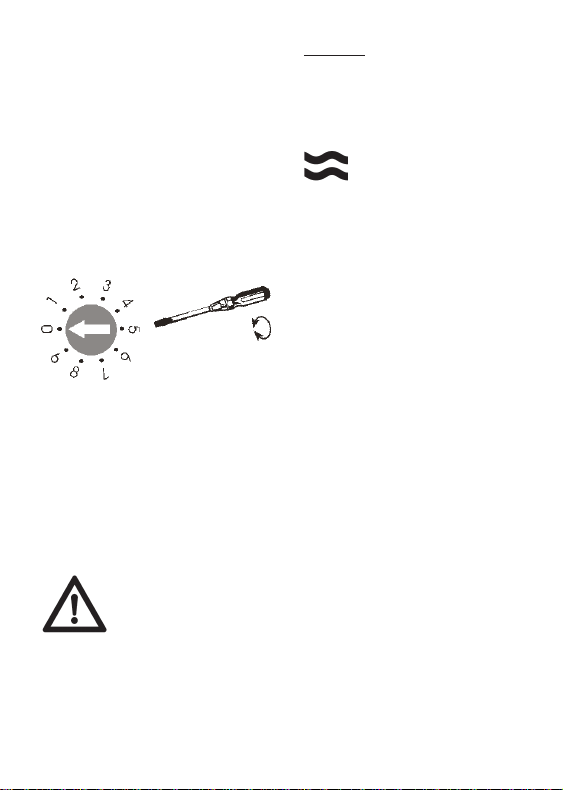

Abb.: Einstellen des Funkkanals
3. Installation des Alarmzubehörs
Schließen Sie das Alarmzubehör mit
dem Stecker an der Unterseite des
Funk-Alarmsenders an. Diese Buch-
se ist mit einem Dreieck mit Ausru-
fungszeichen gekennzeichnet:
Funk-Alarm ender_0514:BA_Funkalarm ender_0514.qxd 07.05.2014 15:26 Seite 4

Aufbaukontakt (A-2922-0)
Zum Anschluss an Türen und Fens-
ter. Der Aufbaukontakt besteht aus
einem Dauermagneten und einem
Reed-Kontakt. Der Kontakt ist bei
angelegtem Magneten geöffnet.
Werden Magnet und Kontakt ge-
trennt, wird Alarm gegeben. Aufbau-
kontakt über Signalkabel mit dem
Funk-Alarmsender verbinden. Buch-
se für Alarmzubehör benutzen.
Personenruftaste
Durch Drücken der Personenruftaste
am Funk-Alarmsender wird bei jedem
Empfänger, der auf den gleichen
Kanal eingestellt ist wie der Sender,
ein Signal ausgelöst.
Sie erkennen dies am Aufleuchten
der Signallampe für Personenruf.
Damit können Personen in anderen
Räumen gerufen werden. Außerdem
kann mit dieser Taste die Funktion
der Anlage auch ohne Anschluss des
Alarmzubehörs überprüft werden.
Netzbetrieb
Sie können Ihren Funk-Alarmsender
auch über ein als Sonderzubehör
erhältliches Steckernetzgeräte be-
nutzen. Um das Netzteil anzuschlie-
ßen, stecken Sie den Stecker am Ende
des Netzteilkabels in die dafür vorge-
sehene Buchse auf der linken Geräte-
seite. Anschließend stecken Sie das
Netzgerät in die normale 230 V aus-
haltssteckdose.
Deutsch 5
Funkreichweite
Die Reichweite der Funksignale des
Senders ist auf 80 Meter unter opti-
malen Bedingungen ausgelegt.
Mögliche Ursachen für eine vermin-
derte Reichweite können sein:
- Bebauung oder Vegetation
- Störstrahlungen von Bildschirmen
und Mobiltelefonen. Diese können
sogar ein Aussetzen des Empfän-
gers auslösen.
- Der Abstand des Senders zu strah-
lenreflektierenden Flächen wie
Böden und Wänden ist ungünstig
gewählt, so dass sich Signalwelle
und reflektierte Welle gegenseitig
schwächen oder sogar auslöschen.
- Metallische Gegenstände verkür-
zen die Reichweite durch metalli-
sche Abschirmung.
- Besonders in städtischen Gebieten
gibt es viele Strahlungsquellen, die
das Ursprungssignal verfälschen
können.
- Geräte mit ähnlichen Arbeitsfre-
quenzen und geringem Abstand
können sich ebenfalls gegenseitig
stören.
Funk-Alarm ender_0514:BA_Funkalarm ender_0514.qxd 07.05.2014 15:26 Seite 5

6 Deutsch
Positionierung des Funksenders
Um eine möglichst große Reichweite
des Funksenders zu erreichen, soll-
ten Sie die nachfolgenden inweise
zur Aufstellung beachten:
- Der Funksender sollte nicht in der
Nähe von stark störstrahlungspro-
duzierenden Geräten wie Fernse-
hern, Monitoren oder Mobiltelefo-
nen aufgestellt werden.
- Der Funksender sollte nicht auf
metallischen Gegenständen posi-
tioniert werden, da sonst die Funk-
reichweite durch metallische
Abschirmung verkürzt wird.
Wartung und Pflege
Alle lisa Geräte sind wartungsfrei.
Bei Verschmutzung sollten Sie das
Gerät gelegentlich mit einem wei-
chen, angefeuchteten Tuch reinigen.
Verwenden Sie niemals Alkohol, Ver-
dünner oder andere organische
Lösungsmittel.
lisa Geräte bitte nicht über längere
Zeit direkter Sonneneinstrahlung aus-
setzen und darüber hinaus vor
großer itze, Feuchtigkeit oder star-
ker mechanischer Erschütterung
schützen.
Achtung: Das Gerät ist nicht gegen
Spritzwasser geschützt. Stellen Sie
keine mit Flüssigkeit gefüllten Gegen-
stände, z.B. Vasen, auf das Gerät.
Ebenfalls dürfen keine offenen
Brandquellen, wie z.B. brennende
Kerzen, auf das Gerät gestellt wer-
den.
Bitte achten Sie darauf, dass die Bat-
terien keiner übermäßigen Wärme-
quelle wie Sonneneinstrahlung, Feuer
oder dergleichen ausgesetzt werden.
Garantie
Der Funk-Alarmsender weist eine
hohe Betriebssicherheit auf. Sollten
trotz sachgerechter Bedienung
Störungen auftreten, setzen Sie sich
bitte mit Ihrem Fachhändler in Verbin-
dung oder wenden Sie sich direkt an
den ersteller. Die Garantieleistung
umfasst die kostenlose Reparatur
sowie den kostenlosen Rückversand.
Voraussetzung dafür ist das Ein-
senden in der Originalverpackung,
werfen Sie diese also nicht weg.
Die Garantie verfällt bei Schäden, die
durch unsachgemäße Behandlung
oder Reparaturversuchen von nicht
autorisierten Personen (Zerstörung
des Gerätesiegels) herbeigeführt
wurden. Garantiereparaturen werden
nur bei Einsendung der ausgefüllten
Garantiekarte und einer Kopie der
Rechnung/Kassenbeleg des Fach-
händlers durchgeführt.
Die Gerätenummer muss in jedem
Fall mit angegeben werden.
Funk-Alarm ender_0514:BA_Funkalarm ender_0514.qxd 07.05.2014 15:26 Seite 6

Batterielebensdauer
Die Batterielebensdauer des Senders
beträgt unter normalen Bedingungen
(7 Sendevorgänge pro Tag) ca. 1
Jahr. Um den Batteriezustand zu
überprüfen, drücken Sie bitte die
Personenruftaste des Senders.
Leuchtet die Signalanzeige »Sen-
den« des Senders nicht auf, muss
die Batterie ausgetauscht werden!
Entsorgung von gebrauchten
elektrischen und elektronischen
Geräten (anzuwenden in den
Ländern der Europäischen Union
und anderen europäischen Ländern
mit einem separaten Sammelsystem
für diese Geräte). Das Symbol auf
dem Produkt oder seiner Verpackung
weist darauf hin, dass dieses Produkt
nicht als normaler aushaltsabfall zu
behandeln ist, sondern an einer
Annahmestelle für das Recycling von
elektrischen und elektronischen
Geräten abgegeben werden muss.
Durch Ihren Beitrag zum korrekten
Entsorgen dieses Produkts schützen
Sie die Umwelt und die Gesundheit
Ihrer Mitmenschen. Umwelt und
Gesundheit werden durch falsches
Entsorgen gefährdet.
Materialrecycling hilft den Verbrauch
von Rohstoffen zu verringern. Weitere
Informationen über das Recycling
dieses Produkts erhalten Sie von
Ihrer Gemeinde, den kommunalen
Entsorgungsbetrieben oder dem
Geschäft, in welchem Sie das Pro-
dukt gekauft haben.
echnische Daten
Stromversorgung: 9 V-Blockbatterie oder über Steckernetzteil
Batterielebensdauer: ca. 1 Jahr
Frequenz: 868,35 M z
Arbeitsbereich: 0° C – 40° C
öhe (mit Antenne): 147 mm (201 mm)
Breite: 50 mm
Tiefe: 41 mm
Gewicht: 145 g
Dieses Produkt entspricht den Normen der Europäischen Union.
EG Konformitätserklärungen können Sie bei Ihrem Fachhändler oder direkt beim
ersteller dieses Produkts erhalten.
Technische Änderungen vorbehalten.
Deutsch 7
Funk-Alarm ender_0514:BA_Funkalarm ender_0514.qxd 07.05.2014 15:26 Seite 7

8 English
Channel selector
Battery compartment
Connection socket
Person call button
»Send«
signal LED
Connection to water alarm sensor
Connection to alarm accessories
Funk-Alarm ender_0514:BA_Funkalarm ender_0514.qxd 07.05.2014 15:26 Seite 8

English 9
Congratulations on purchasing the
RF alarm transmitter. We hope it will
give you many years of reassuring
operation. Please read through these
operating instructions carefully.
They tell you how to set up the
system correctly and explain all the
system’s features to you.
Standard components
Please check if all following compo-
nents are included:
-lisa RF alarm transmitter
- 1 connection cable
- 9 V battery
- Operating instructions
- Warranty card
If any parts are missing, please
immediately contact your dealer or
the manufacturer directly.
Operating principle
A signalling system consists of at
least one transmitter and one recei-
ver. The RF alarm transmitter picks
up the signals from various alarm
sensors. It converts theses signals
into radio pulses (868.35 M z) and
transmits them to the receiver without
the need for wires.
Special features
When a signal is detected, it is trans-
mitted for a total of 22 seconds. This
increases both the reliability and the
range of the system.
Setting up the system –
1. Inserting the battery
There is a battery compartment on
the back of the RF alarm transmitter.
Open it by sliding the cover of the
battery compartment to the right of
the transmitter using your thumb.
Connect a 9 V block battery to the
connector plug, insert the battery into
the battery compartment and close
the device. When the battery is
connected, the receiving signals may
be triggered once.
2.
Setting the correct radio channel
A special digital transmission pro-
cess ensures that the radio signals
are picked up without errors. This
process also makes it possible to set
10 different radio channels.
When supplied from the factory, all
RF alarm transmitter are set to chan-
nel 0.
Funk-Alarm ender_0514:BA_Funkalarm ender_0514.qxd 07.05.2014 15:26 Seite 9

10 English
Please note:
A separate socket must be used for
the water alarm sensor.
This socket is marked with a double
wave.
Available accessories:
Alarm mat (A-2921-0)
Connect the plug from the alarm mat
directly into the socket in the RF
alarm transmitter (alarm accessories
socket). Place the alarm mat under
the doormat.
Alarm call button (A-2935-0)
Connect the plug from the alarm call
button directly into the socket in the
RF alarm transmitter (alarm accesso-
ries socket). The alarm signal is trig-
gered by pressing the button (e.g.
from the patient’s bed).
Water alarm sensor (A-2924-0)
Plug the water alarm sensor into the
socket of the transmitter marked with
a double wave. The water alarm sen-
sor is suitable for nearly all fluids.
Stick the sensor with the supplied
double-sided adhesive tape to the
wall so that the contacts touch the
floor. The signal is triggered as soon
as both contacts are wetted by the
fluid.
It is only necessary to set units to
other channels if you have several
different users operating units in the
same building.
Set the required channel by using a
small screwdriver to turn the channel
selector switch, which is located
towards the top of the battery com-
partment, to the required channel
number.
All transmitters and receivers must
be set to the same channel.
Fig. Setting the correct radio chan-
nel.
3. Installing the alarm accessories
Plug the alarm accessories into the
socket on the underside of the RF
alarm transmitter.
This socket is identified by a triangle
framing an exclamation mark:
Funk-Alarm ender_0514:BA_Funkalarm ender_0514.qxd 07.05.2014 15:26 Seite 10

English 11
Mount-on contact (A-2922-0)
For connecting to doors and win-
dows. The mount-on contact consists
of a permanent magnet and a reed
contact. The contact is open when
the magnet is in contact. An alarm
signal is signalled if the magnet is
separated from the contact. Use the
signal cable to connect the mount-on
contact to the RF alarm transmitter
(alarm accessories socket).
Person call button
Pressing the person call button on
the RF alarm transmitter direct cau-
ses a signal to be triggered on every
receiver which is set to the same
radio channel as the transmitter.
The person call button lamp lights up
to indicate this. This makes it possi-
ble to call people who are in different
rooms. Also, this button can be used
for checking the system is function-
ing even when the doorbell cable is
not connected.
Mains operation
You can also operate your RF alarm
transmitter direct via the plug-in
power supply unit. To connect the
PSU, insert the connector on the end
of the PSU cable into the correspon-
ding socket on the left-hand side of
the device. Then plug the power sup-
ply unit into the normal 230 V socket
in your house.
Radio range
The radio signals are designed to
have a range of 80 meters under opti-
mum conditions. The following conditi-
ons may result in a reduced range:
- Signal transmission through buil-
ding structures or vegetation
- Interference from TVs, computer
monitors and mobile phones.
Under certain circumstances, this
may prevent the receiver from func-
tioning at all.
- Positioning of the transmitter at an
unfavourable distance from surfa-
ces which reflect radio waves, for
example floors and walls.
This may lead to the signal wave
being weakened or even cancelled
out by the reflected wave.
- Metallic objects reduce the range
due to the shielding effect of the
metal.
- Particularly in towns and cities,
there may be many other sources
of radio waves which can disrupt
the original signal.
- aving units operating at similar
frequencies located close to one
another may also result in mutual
interference.
Funk-Alarm ender_0514:BA_Funkalarm ender_0514.qxd 07.05.2014 15:26 Seite 11

Positioning the radio transmitter
Bear in mind the following points
when positioning the radio trans-
mitter, in order to achieve the great-
est possible range from the radio
transmitter:
- The radio transmitter should not be
set up close to devices which emit
powerful interference signals, such
as TVs, computer monitors or
mobile phones.
- The radio transmitter should not be
placed on metallic objects, since
otherwise the radio range will be
restricted by metallic shielding.
Maintenance and care
The RF alarm transmitter direct does
not require any maintenance.
If the unit does become dirty, simply
wipe it clean with a soft, damp cloth.
Never use spirits, thinners or other
organic solvents. Do not set up the RF
doorbell transmitter direct where it will
be exposed to full sunlight for long
periods. In addition, it must be protec-
ted against excessive heat, moisture
and severe mechanical shocks.
Note: This product is not protected
against splash water. Do not place
any containers filled with water, such
as flower vases, or anything with an
open flame, such as a lit candle, on
or near the product.
Please make sure that the batteries
are not exposed to excessive heat
from such as sunlight, fire or anything
similar.
Warranty
The RF alarm transmitter direct is a
very reliable product. Should a mal-
function occur despite the unit
having been set up and operated
correctly, please contact your dealer
or the manufacturer directly.
This warranty covers the repair of the
product and returning it to you free of
charge. It is essential that you send
in the product in its original packa-
ging, so do not throw the packaging
away. The warranty does not apply to
damage caused by incorrect hand-
ling or attempts to repair the unit by
people not authorised to do so
(destruction of the seal on the unit).
Repairs will only be carried out under
warranty if the completed warranty
card is returned accompanied by a
copy of the dealer’s invoice/till receipt.
Always specify the product num-
ber in any event.
Battery life
Under normal conditions (7 transmis-
sions a day), the transmitter battery
should last for about 1 year. Press the
person call button on the transmitter
to test the battery charge status. If
the »Send« signal LED on the trans-
mitter does not come on, the battery
needs to be replaced!
12 English
Funk-Alarm ender_0514:BA_Funkalarm ender_0514.qxd 07.05.2014 15:26 Seite 12

English 13
echnical data
Power supply: 9 V block battery or via a plug-in PSU
Battery life: approx. 1 year
Frequency: 868.35 M z
Operating range: 0° C – 40° C
eight
(including the antenna): 147 mm (201 mm)
Width: 50 mm
Depth: 41 mm
Weight (including battery): 145 g
This product complies with European Union norms.
You can obtain EC compliance declarations from your dealer, or directly from the
manufacturer of this product.
Technical specifications subject to change without notice.
Disposal of used electric and
electronic units (applicable in
the countries of the European
Union and other European countries
with a separate collection system).
The symbol on the product or the
packaging indicates that this product
is not to be handled as ordinary hou-
sehold waste but has to be returned
to a collecting point for the recycling
of electric and electronic units.
You protect the environment and
health of your fellow men by the cor-
rect disposal of this products. Envi-
ronment and health are endangered
by a faulty disposal. Material
recycling helps to reduce the
consumption of raw material. You will
receive further information on the
recycling of this product from your
local community, your communal dis-
posal company or your local dealer.
Funk-Alarm ender_0514:BA_Funkalarm ender_0514.qxd 07.05.2014 15:26 Seite 13

14 Français
Sélecteur de
canal
Logement de la pile
Prise pour
alimentation secteur
Touche d’appel de personnes
Lampe-témoin
»Emission«
Connexion pour détecteur d’eau
Connexion pour accessoires d'alarme
Funk-Alarm ender_0514:BA_Funkalarm ender_0514.qxd 07.05.2014 15:26 Seite 14

Français 15
Nous vous félicitons pour l’achat de
votre émetteur d’alarme radio lisa et
nous espérons que vous en serez
longtemps satisfaction.
Veuillez lire attentivement ce mode
d’emploi pour une bonne mise en
service de l’appareil et pour vous
familiariser avec toutes les possibi-
lités du système.
Livraison standard
Vérifiez si toutes les pièces énumé-
rées ci-après sont bien présentes :
-Émetteur d’alarme radio lisa
- 1 câble de raccordement
- Pile monobloc 9 V
- Mode d’emploi
- Coupon de garantie
En cas de livraison incomplète veuil-
lez contacter immédiatement votre
revendeur.
Principe de fonctionnement
Un système de signalisation se com-
pose d’au moins un émetteur et d’un
récepteur. L’émetteur d’alarme radio
lisa capte les signaux des capteurs
d’alarme et les convertit en impulsi-
ons radio. Ces impulsions radio
(868,35 M z) sont transmises sans fil
au récepteur.
Particularités
Un signal détecté est émis pendant
22 secondes au total. Ceci augmente
la fiabilité et la portée.
Mise en service -
1. Mise en place de la pile
Au dos de l’émetteur d’alarme radio
lisa se trouve un compartiment à
piles. L’ouvrir en faisant coulisser le
couvercle du compartiment à piles
vers la droite avec le pouce.
Connecter la pile monobloc 9 V à la
fiche de raccordement, placer la pile
dans son logement et refermer
l’appareil. Le raccordement de la pile
peut entraîner le déclenchement des
signaux de réception.
2. Réglage du canal radio correct
Un procédé de transmission numé-
rique spécial assure la détection
sans défauts des signaux radio. Ce
procédé permet également le rég-
lage de 10 canaux radio différents.
Départ usine, l’émetteur d’alarme
radio lisa est réglé sur le canal 0.
Funk-Alarm ender_0514:BA_Funkalarm ender_0514.qxd 07.05.2014 15:26 Seite 15

16 Français
Attention :
pour le branchement du détecteur
d’eau, il faut utiliser la prise de rac-
cordement séparée.
Celle-ci est marquée d’une double
vague.
Accessoires spéciaux disponibles
apis de sol (A-2921-0) :
connecter directement la fiche du
tapis de sol à la prise de l’émetteur
d’alarme radio lisa (prise pour les
accessoires d’alarme). Placer le tapis
de sol sous le paillasson.
Poire d’appel (A-2935-0) :
connecter directement la fiche de la
poire d’appel à la prise de l’émetteur
d’alarme radio lisa (prise pour les
accessoires d’alarme). Le signal
d’alarme est déclenché par pression
sur le bouton de la poire (par exem-
ple à partir du lit du malade).
Détecteur d’eau (A-2924-0) :
connecter directement la fiche du
détecteur d’eau à la prise de
l’émetteur d’alarme radio lisa (prise
pour le détecteur d’eau). L’alarme est
déclenchée dès que les deux
contacts sont reliés par le liquide.
Fixer le capteur avec la bande adhé-
sive double face.
Ce n’est que dans le cas où l’on utili-
serait simultanément dans un même
bâtiment différentes installations, qu’il
faudrait régler les appareils des dif-
férents utilisateurs sur des canaux
différents.
Régler le canal souhaité en plaçant
le sélecteur de canal, qui se trouve
sur le côté droit de l'appareil, sur le
numéro de canal souhaité à l'aide
d'un petit tournevis. Tous les émet-
teurs et les récepteurs doivent être
réglés sur le même canal.
Réglage du canal approprié.
3. Installation des accessoires
d’alarme
Raccorder la fiche des accessoires
d’alarme à la prise d’entrée sous
l’émetteur d’alarme radio lisa.
Cette prise est marquée d’un triangle
avec un point d’exclamation.
Funk-Alarm ender_0514:BA_Funkalarm ender_0514.qxd 07.05.2014 15:26 Seite 16

Français 17
Contacts portes et fenêtres :
(A-2922-0)
Les contacts pour portes et fenêtres
se composent d’un aimant perma-
nent et d’un contact reed. Le contact
est ouvert si l’aimant vient
s’appliquer. Si l’aimant et le contact
sont séparés, l’alarme est déclen-
chée. Brancher les contacts à l’aide
du câble à l’émetteur d’alarme radio
lisa. Utiliser la prise pour les acces-
soires d’alarme.
ouche d’appel de personnes
Une pression sur la touche d’appel
de personnes de l’émetteur d’alarme
radio lisa déclenche un signal sur
chaque récepteur qui est réglé sur le
même canal que l’émetteur. Ceci est
visualisé par l’éclairage de la diode
lumineuse de l’appel de personnes. Il
est ainsi possible d’appeler des per-
sonnes se trouvant dans d’autres
pièces.
Alimentation sur le secteur
Il est également possible d'utiliser l’
émetteur d’alarme radio lisa avec le
bloc-secteur enfichable. Pour raccor-
der le bloc-secteur, brancher la fiche
mâle à l'extrémité du câble du bloc-
secteur dans la fiche prévue à cet effet
sur le côté gauche de l'appareil. Rac-
corder ensuite le bloc-secteur dans la
prise de courant du secteur à 230 V.
Portée du signal radio
La portée des signaux radio des
émetteurs est de 80 m dans des con-
ditions optimales. Une portée réduite
peut être due aux causes suivantes :
- Constructions ou végétation
- Rayonnements parasites d’écrans
d’ordinateurs et de téléphones
sans fil. Ceux-ci peuvent même
provoquer une interruption du fonc-
tionnement du récepteur.
- La distance de l’émetteur par rap-
port à des surfaces réfléchissantes
comme les sols et les murs, a été
mal choisie ce qui fait que l’onde
du signal et l’onde réfléchie s’af-
faiblissent voire même s’annulent
mutuellement.
- Des objets métalliques réduisent la
portée du fait du blindage métallique.
- Particulièrement dans les zones
urbaines, de nombreuses sources
de rayonnement sont susceptibles
de fausser le signal d’origine.
- Des appareils avec des fréquences
de travail similaires se trouvant à
une faible distance les uns des aut-
res peuvent également se brouiller
mutuellement.
Funk-Alarm ender_0514:BA_Funkalarm ender_0514.qxd 07.05.2014 15:26 Seite 17

18 Français
Positionnement de l’émetteur radio
lisa
Pour que l’émetteur radio lisa atteigne
la plus grande portée possible, les
remarques suivantes sont à prendre en
compte pour sa mise en place :
- L’émetteur radio lisa ne doit pas
être placé à proximité d’appareils
produisant des rayonnements
parasites importants comme les
téléviseurs, les écrans d’ordina-
teurs ou les téléphones sans fil.
- L’émetteur radio lisa ne doit pas
être placé sur des objets métalli-
ques qui réduisent la portée radio
du fait du blindage métallique.
Maintenance et entretien
L’émetteur d’alarme radio lisa est
exempt de maintenance. S’il est sale,
nettoyez l’appareil avec un chiffon
doux et légèrement humide.
N’utilisez jamais d’alcool, de diluant
ni d’autres solvants organiques.
L’émetteur d’alarme radio lisa ne doit
pas être exposé en plein soleil de
façon prolongée et il doit être proté-
gé contre une chaleur importante,
l’humidité et de fortes vibrations
mécaniques.
Important : Cet appareil n’est pas
protégé contre les projections d’eau.
Ne pas poser d’objet rempli d’un
liquide, par exemple un vase, près
de l’appareil. De même, ne pas
poser près de l’appareil une source
de combustion comme par exemple
une bougie allumée.
Veiller à ce que la pile ne soit pas
exposée à des sources de chaleur
importantes comme par exemple
l’ensoleillement direct ou le feu.
Garantie
Tous les appareils lisa sont très fiables.
Si en dépit d’un montage et d’un em-
ploi corrects, des dysfonctionnements
apparaissaient, veuillez contacter votre
revendeur spécialisé ou vous adresser
directement au fabricant. La garantie
comprend la réparation gratuite y com-
pris la réexpédition. La seule condition
est de renvoyer l’appareil dans son
emballage d’origine. Ne le jetez donc
pas. Cette garantie ne s’applique pas
pour des dommages occasionnés par
une mauvaise manipulation ou encore
des tentatives de réparation par des
personnes non autorisées (endo-
mmagement du cachet signalétique
de l’appareil). Les réparations sous
garantie ne sont exécutées qu'après
réception du coupon de garantie
dûment rempli ou d'une copie de la
facture ou du ticket de caisse du
revendeur.
Le numéro de l’appareil doit être
indiqué dans tous les cas.
Durée de vie de la pile
La durée de vie de la pile de l'émetteur
est d'environ un an dans des conditi-
ons usuelles (7 émissions par jour).
Pour contrôler l'état des piles, enfoncer
la touche d'appel de personne de
l'émetteur. Si la lampe-témoin "Emissi-
on" de l'émetteur ne s'allume pas, il
faut remplacer la pile.
Funk-Alarm ender_0514:BA_Funkalarm ender_0514.qxd 07.05.2014 15:26 Seite 18

Français 19
Gestion des déchets électri-
ques et électroniques (dans les
pays de l’Union européenne et
dans les autres pays européens dis-
posant d’un système de collecte
distinct pour cette classe de
déchets). Le symbole sur le produit
ou l’emballage indique que ce pro-
duit ne doit pas être jeté comme les
déchets ménagers ordinaires, mais
apporté à un point de collecte pour
le recyclage des déchets électriques
et électroniques. En respectant ces
règles pour votre équipement usagé,
Spécifications techniques
Alimentation électrique : Pile monobloc 9 V ou bloc-secteur enfichable
Durée de vie de la pile : environ 1 an
Fréquence : 868,35 M z
Température d’utilisation : 0° C – 40° C
auteur (avec antenne) : 147 mm (201 mm)
Largeur : 50 mm
Profondeur : 41 mm
Poids (avec pile) : 145 g
Ce produit répond aux normes de l’Union européenne.
Les déclarations de conformité CE sont disponibles auprès de votre revendeur
ou directement auprès du fabricant du produit.
Sous réserves de modifications techniques.
vous apportez une contribution
importante à la protection de
l’environnement et de votre santé. Le
non-respect de ces règles pour votre
équipement usagé constitue une
atteinte à l’environnement et une
menace pour votre santé. Le recycla-
ge des matériaux contribue à réduire
la quantité de matières premières uti-
lisées. Pour en savoir plus sur le
recyclage de ce produit, veuillez
contacter les autorités locales
compétentes, votre mairie ou le
magasin où vous avez effectué votre
achat.
Funk-Alarm ender_0514:BA_Funkalarm ender_0514.qxd 07.05.2014 15:26 Seite 19

20 Nederlands
Kanaalkeuze-
schakelaar
Batterijruimte
Netssnoeraan-
sluiting
Personen-oproepknop
Signaallampje
»Zenden«
Aansluiting voor water-alarm-sensor
Aansluiting voor alarmtoebehoren
Funk-Alarm ender_0514:BA_Funkalarm ender_0514.qxd 07.05.2014 15:26 Seite 20
