Husky HDS750 Application guide

Replacement Parts List
Liste de Pièces de Rechange HDS750
Lista de Repuestos
Siphon Feed Spray Gun
Pistolet Vaporisateur à
Alimentation par Siphon
Pistola Pulverizadora tipo sifón
© 2008 IN726200AV 4/08
Specifications
Air Required . . . . . 5.4 Ave. (60% Duty)
(SCFM @ 40 psi) . . . . . . . 9.0 Continuous
Fluid Nozzle Size . . . . 0.071 in. (1.8 mm)
Fluid Delivery Speed . Very low-Medium
Feed Type. . . . . . . . . . . . . . . . . . . .Siphon
Mix Type . . . . . . . . . . . . . . . . . . External
Bleed Type . . . . . . . . . . . . . . Non-Bleeder
Normal Inlet
Air Pressure . . . . . . . . . . . . . . .30-50 psiG
Max. Inlet
Air Pressure . . . . . . . . . . . . . . . . . 80 psiG
Pattern size . . . . . . . 1.0-10 inch @ 50 psi
Air Inlet . . . . . . . . . . . . . . . . . 1/4 NPS (m)
Fluid Inlet. . . . . . . . . . . . . . . . 3/8 NPS (m)
Fluid nozzle material . . . .Stainless Steel
Fluid needle material . . . .Stainless Steel
Cup Size . . . .1 Quart (32 fl. oz.) [950 ml]
Especificaciones
Consumo de aire . . . . . . .0,15 Promedio
(60% Trabajo)
(m
3
/min @ 2,76 bar) . . . . 0,25 Continuo
Tamaño de la
Boquilla de Fluido. . . . . . . . . . . .1,8 mm
Velocidad del Suministro
de Fluido . . . . . . . . . . . . . Bajo-Mediano
Tipo de Sistema . . . . . . . . . . . . . . . .Sifón
Tipo de Mezcla . . . . . . . . . . . . . Externa
Tipo de Purgador . . . . . . . Sin Purgador
Presión Normal de
Aire de Entrada. . . . 2,07 bar - 3,45 bar
Presión Máx. de
Entrada de Aire. . . . . . . . . . . . 2,76 bar
Diám. Máx.
del Patrón
. . . . 2.54-25.4 cm à 3,45 bar
Entrada de aire
. . . . . 6,4 mm NPS (M)
Entrada de fluído
. . . 10 mm NPS (M)
Material de
la Boquilla . . . . . . . . . Acero inoxidable
Material de
la Aguja
. . . . . . . . . . . Acero inoxidable
Tamaño del recipiente . . . . . . . .950 ml
Spécifications
Demande D’Air . . . . . . . . . .0,15 Moyen
(60% D'utilisation)
(m
3
/min @ 276 kPa). . . . . . 0,25 Continu
Taille de Buse
de Fluide . . . . . . . . . 0,071 po (1,8 mm)
Vitesse de Débit
de Fluide . . . . . . . . . . . . . Bas-Moyenne
Alimentation . . . . . . . . . . . . . . . . Siphon
Type de Mélange. . . . . . . . . . . . Externe
Type de Purge . . . . . . . . . . Non-Purgeur
Pression d’Air
d’Arrivée Normale. . . 207 kPa -345 kPa
Pression d’Air
d’Arrivée Max.. . . . . . . . . . . . . . 552 kPa
Taille de
configuration
. 2.54-25.4 cm à 345 kPa
Arrivée d’air
. . . . . . . . . 1/4 po NPS (m)
Arrivée de fluide . . . . . 3/8 po NPS (m)
Matériel de
Buse de Fluide
. . . . . Acier inoxydable
Matériel d’aiguille
. . Acier inoxydable
Taille de coupe . . . . . . . . . . . . . . 950 ml
Figure 1
Figura 1
Description
The HDS750 is a conventional siphon feed spray gun designed to spray all light to
medium viscosity materials. Enamels, lacquers, polyurethane, urethane topcoats
(including basecoat / clearcoat) and all primers can be applied. The spray gun has
fluid, pattern and air controls and is supplied with a 1 quart anti-drip siphon cup.
Descripción
La pistola pulverizadora, modelo HDS750, es de tipo sifón convencional diseñada
para rociar todo tipo de materiales de viscosidad ligera a mediana. Esta pistola se
puede usar para aplicar esmaltes, lacas, Poliuretanos, Uretanos (incluyendo bases/
capas claras) y todo tipo de bases. Esta pistola pulverizadora le ofrece controles de
fluído, patrón y aire y viene con un envase tipo sifón de un cuarto de galón (0,95
litros) con sistema anti-fugas.
Description
Le HDS750 est un pistolet vaporisateur à alimentation par siphon traditionnel
conçu pour la pulvérisation de matériaux de viscosité légère - moyenne tels que
l’émail, la laque, le polyuréthane, les enduits uréthanes (y compris couches de
base/finition) et tous types d’apprêts. Le pistolet vaporisateur a des commandes de
fluide, configuration et d’air et comprend un godet siphon sans égouttement d’un
litre.

16
7
2
23
8
9
13
14
12
10
15
16
17
14
18
19
20
27
28
29
30
31
32
33
34
21
22
24
26
25
11
3
4
5
35
HDS750
Replacement Parts List / Liste de Pièces de Rechange / Lista de Repuestos
2

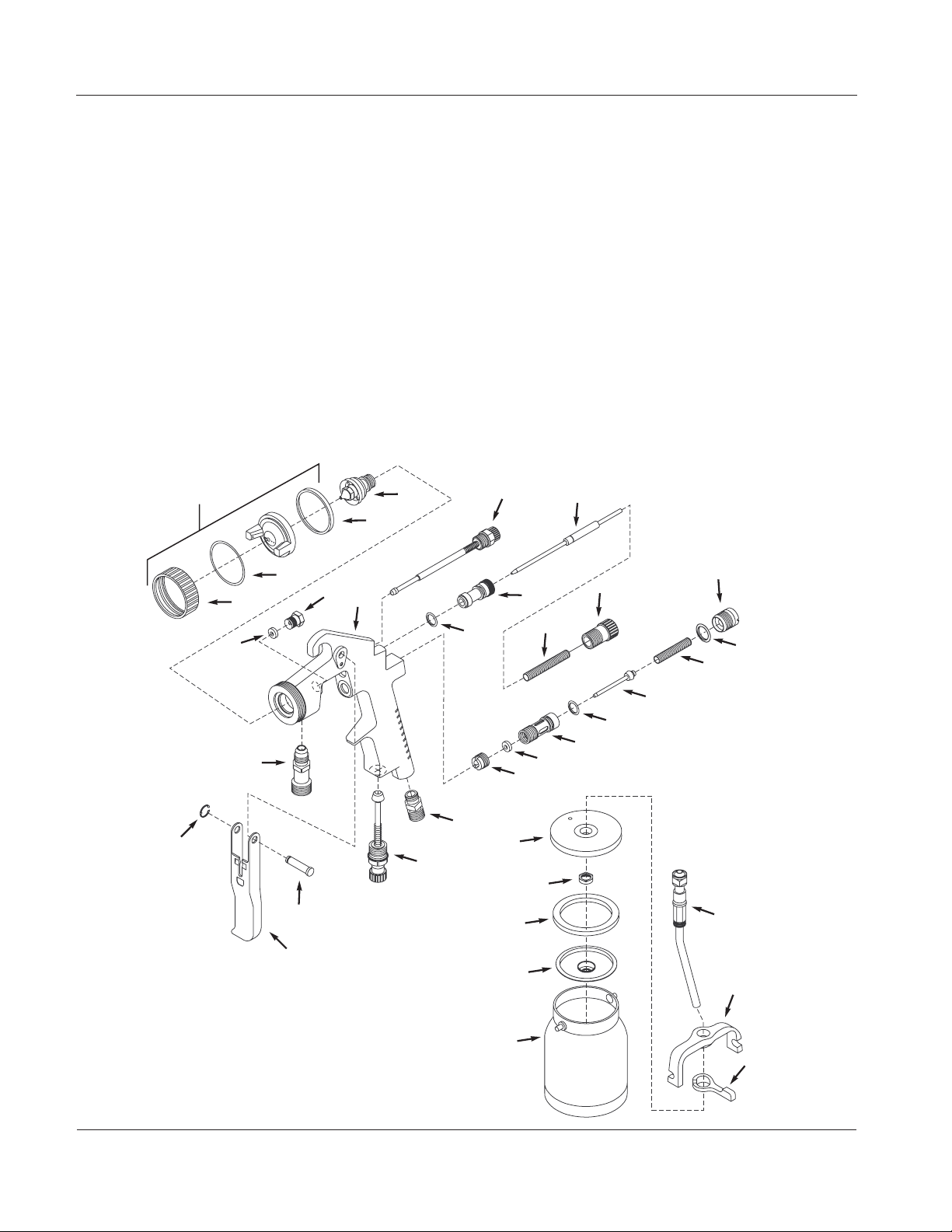

Figure 2 - Replacement Parts Illustration
Figure 2 - Illustration de Pièces de Rechange
Figura 2 - Ilustración de los Repuestos
For Replacement Parts or Technical Service, call 1-800-543-6400
Pour pièces de rechange ou assistance technique,
appeler 1-800-543-6400
Para ordenar repuestos o asistencia técnica,
sírvase llamar al concesionario más cercano a su domicilio
Please provide following information:
- Model number
- Stamped-in code
- Part description and number as shown in parts list
S'il vous plaît fournir l'information suivante:
- Numéro du modèle
- Code Estampé
- Description et numéro de la pièce
Sírvase darnos la siguiente información:
- Número del modelo
- Código con fecha (de haberlo)
- Descripción y número del repuesto según la lista de repuestos
Address parts correspondence to:
Correspondance:
Puede escribirnos a:
Attn: Parts Department
100 Production Drive
Harrison, OH 45030 U.S.A.

3
Liste De Pièces De Rechange
HDS750
Replacement Parts List / Liste de Pièces de Rechange / Lista de Repuestos
1 Lock ring — 1
2 Washer ●1
3 Air cap assembly (#3) PH014900AV 1
4 Retaining ring ●1
5 Fluid nozzle (#3), 10 mm Hex PH015000AV 1
6 Gun body — 1
7 Fluid needle packing nut, 9 mm Hex ● ■ 1
8 Fluid needle packing ● ■ 1
9 Pattern control assembly,
1/2 inch Hex DH751800AV 1
10 Fluid control knob ▲1
11 Fluid control spring ● ▲ 1
12 Fluid needle PH015100AV 1
13 Fluid control body, 8 mm Hex ▲1
14 O-ring ● ▲ ◆ 2
15 Air valve cap ◆1
16 Air valve spring ● ◆ 1
17 Air valve assembly ◆1
18 Air valve body, 6 mm Hex ◆1
19 Air valve packing ● ◆ 1
20 Air valve packing nut ● ◆ 1
Replacement Parts List
Ref. Part
No. Description Number Qty.
21 Air inlet, 1/4 NPS, 15 mm Hex DH753000AV 1
22 Air adjusting valve assembly,
1/2 inch Hex DH753100AV 1
23 Fluid inlet, 3/8 NPS, 17 mm Hex DH753200AV 1
24 Trigger DH753300AV 1
25 Trigger stud ●1
26 E-ring cup ●1
27 Material tube DH077300AV 1
28 Yoke DH078200AV 1
29 Clamp lever DH962400AV 1
30 Cup top DH078300AV 1
31 Lock nut DH077800AV 1
32 Gasket (Set of 3) DH962200AV 1
33 Anti-drip shield DH078400AV 1
34 One quart cup DH077900AV 1
35 Air valve o-ring ◆1
REPLACEMENT KITS AVAILABLE (Qty. 1 ea. unless noted)
●Gasket / Rebuild kit (Qty. 2 #14) DH750100AV
■Fluid packing kit (Qty. 3 #8) DH750200AV
▲Fluid control kit DH750300AV
◆Air valve kit DH750500AV
— Not available
Ref. Part
No. Description Number Qty.
1 Bague de blocage — 1
2 Rondelle ●1
3 Montage de cap. d’air (#3) PH014900AV 1
4 Bague de retenue ●1
5 Buse de fluide (#3), 10 mm Hex. PH015000AV 1
6 Corps de pistolet — 1
7 Écrou de garniture d’aiguille
de fluide, 9 mm Hex ● ■ 1
8 Garniture d’aiguille de fluide ● ■ 1
9 Montage de contrôle de config.,
1/2po Hex DH751800AV 1
10 Buse de contrôle de débit ▲1
11 Ressort de contrôle de débit ● ▲ 1
12 Aiguille de fluide PH015100AV 1
13 Corps de contrôle de débit, 8 mm Hex ▲1
14 Joint torique ● ▲ ◆ 2
15 Capuchon de soupape d’air ◆1
16 Ressort de soupape d’air ● ◆ 1
17 Montage de soupape d’air ◆1
18 Corps de soupape d’air, 6 mm Hex ◆1
19 Garniture de soupape d’air ● ◆ 1
20 Écrou de garniture de soupape d’air ● ◆ 1
Nºde Numéro de
Réf. Description Pièce Qté.
21 Arrivée d’air, 1/4 NPS, 15 mm Hex DH753000AV 1
22 Montage de soupape de régl. d’air,
1/2po Hex DH753100AV 1
23 Arrivée de fluide, 3/8 NPS, 17mm Hex DH753200AV 1
24 Gâchette DH753300AV 1
25 Tige de gâchette ●1
26 Godet de bague en E ●1
27 Tuyau de matériel DH077300AV 1
28 Chape DH078200AV 1
29 Levier de bride DH962400AV 1
30 Couvercle de godet DH078300AV 1
31 Contre-écrou DH077800AV 1
32 Joint d’étanchéité (Jeu de 3) DH962200AV 1
33 Écran sans égouttement DH078400AV 1
34 Godet d’un quart litre DH077900AV 1
35 Joint torique ◆1
NÉCESSAIRES DE RECHANGE DISPONIBLES
(Qté. 1 chaque sauf si indiqué autrement)
●Nécessaire de Remise au point/Joint
(Qté. 2 #14) DH750100AV
■Nécessaire de garniture de fluide
(Qté. 3 #8) DH750200AV
▲Nécessaire de contrôle de fluide DH750300AV
◆Nécessaire de soupape d’air DH750500AV
— Pas disponible
Nºde Numéro de
Réf. Description Pièce Qté.

Lista De Repuestos
HDS750
Replacement Parts List / Liste de Pièces de Rechange / Lista de Repuestos
4
1 Anillo de cierre — 1
2 Arandela ●1
3 Ensamblaje de la tapa de aire (#3) PH014900AV 1
4 Anillo de retención ●1
5 Boquilla de fluído (#3), Hex,10 mm PH015000AV 1
6 Cuerpo de la pistola — 1
7 Tuerca de empaque de
la aguja de fluído, Hex, 9 mm ● ■ 1
8 Empaques de la aguja de fluído ● ■ 1
9 Ensamblaje del control
de fluído, Hex, 12,7mm (1/2 inch) DH751800AV 1
10 Perilla del control de fluído ▲1
11 Resorte del control de fluído ● ▲ 1
12 Aguja de fluído PH015100AV 1
13 Cuerpo del control de fluído, Hex, 8 mm ▲1
14 Anillo en O ● ▲ ◆ 2
15 Tapa de la válvula de aire ◆1
16 Resorte de la válvula de aire ● ◆ 1
17 Ensamblaje de la válvula de aire ◆1
18 Cuerpo de la válvula de aire, Hex, 6 mm ◆1
19 Empaques de la válvula de aire ● ◆ 1
20 Tuerca de empaque de la válvula de aire ● ◆ 1
No. de Número del
Ref. Descripción Repuesto Ctd.
21 Entrada de aire 6,4mm NPS, Hex, 15 mm DH753000AV 1
22 Ensamblaje de la válvula de ajuste
de aire, Hex, 12,7mm (1/2 inch) DH753100AV 1
23 Entrada de fluído 10mm NPS, Hex,17 mm DH753200AV 1
24 Gatillo DH753300AV 1
25 Perno del gatillo ●1
26 Anillo en E ●1
27 Tubo de material DH077300AV 1
28 Horquilla DH078200AV 1
29 Palanca de la abrazadera DH962400AV 1
30 Parte superior del envase DH078300AV 1
31 Tuerca de seguridad DH077800AV 1
32 Empaque (Juego de 3) DH962200AV 1
33 Tapa anti-derrames DH078400AV 1
34 Envase de ,95 litros DH077900AV 1
35 Anillo en O ◆1
JUEGOS DE REPUESTOS DISPONIBLES
(Ctd. 1 c/u a menos que se indique)
●Juego de empaques/ reparación
(Ctd. 2 #14) DH750100AV
■Juego de empaques de fluído (Ctd. 3 #8) DH750200AV
▲Juego de control de fluído DH750300AV
◆Juego de válvula de aire DH750500AV
— No disponible
No. de Número del
Ref. Descripción Repuesto Ctd.
