Husqvarna 323S15 User manual

富世华全能（常州）机械有限公司
Husqvarna Zenoah Changzhou Machinery Co.,Ltd
操作手册
Operator’s manual
323S15
323S25
使用机器之前，请仔细阅读操作手册，确保了解使用说明
Please read the operator´s manual carefully and make sure you understand the instructions before using the machine
中文（1-28）
English (29-54)
背负式动力喷雾机
Knapsack Power Sprayer

323S15/25
GB-2

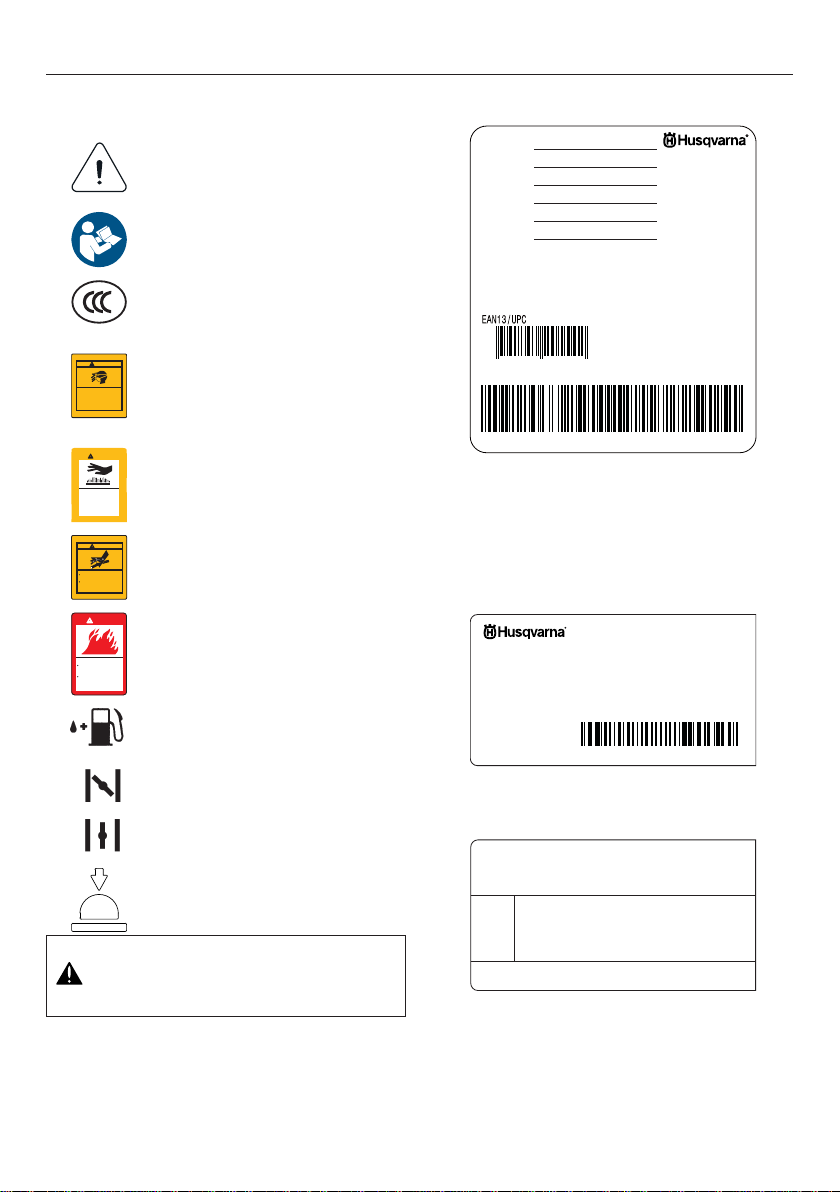

符号说明
符号
警告！如果使用不当或粗心大意，本
产品可能会成为危险的工具，可能
会对操作者或他人造成严重或致命伤
害。
操作机器前请仔细阅读操作手册。
本产品符合3C认证要求。
注意
在工作时，必须戴上口
罩、防护眼镜、工作帽、
穿上防护服。防止农药
喷到身上。
请务必配戴：
• 口罩
• 护目镜
• 工作帽
• 防护服
防止将杀虫剂喷到身上。
注意
日常检查时，请停止
发动机。
热表面烧伤手指或
手掌。
日常检查时，请停止发动机。
热表面烧伤手指或手掌。
旁观者与整机保持一定
安全距离。
谨防高压液体喷射到身
上。
注意
旁观者与整机保持一定安全距离。
谨防高压液体喷射到身上。
危险
明火不要靠近加油口
在加油时，请停止发
动机。
明火不要靠近加油口在加油时，请停
止发动机。
混合汽油加注口
阻风门关闭方向
阻风门打开方向
起动注油器
切勿改装机器。
如果使用经过改造的动力喷雾机，或者没有遵循
本手册中正确用途，将致使机器的保修无效。
铭牌
产品名称:背负式动力喷雾机
产品型号:
毛重:
数量:
外形尺寸:
执行标准:
制造商名称:富世华全能(常州)机械有限公司
电话:
323S15
12.5Kg
1
42X39X66cm
GB10395.6-2006
号地址:江苏省常州市新北区黄河西路 366
021-23570700 0519-85103888
Product No (240) / Serial No. (21)
7 391736 205542
(240)0967078301(21)XXXXXXXXXX
传真:[phone]
第 1 行：产品名称 第 2 行：产品型号
第 3 行：产品重量 第 4 行：产品尺寸
第 5 行：执行标准 第 6 行：数量
第 7 行：制造商 第 8 行：制造商地址
第 9 行：制造商电话号码
第 10 行：制造商传真号码
第 11 行：通用产品代码
第 12 行：产品编号/序列号
机器名称
机器型号
额定功率/转速
工作压力
生产日期
富世华全能(常州)机械有限公司
背负式动力喷雾机
0.75Kw/7500r/min
1.5-3.0MPa
323S15
20171500001
第 1 行：制造商 第 2 行：产品名称
第 3 行：产品型号 第 4 行：额定功率/转速
第 5 行：工作压力 第 6 行：生产日期
发动机型号: GZ26A
型号: 323S25
基本信息 商标：Husqvarna
名称：背负式动力喷雾机
发动机环保信息公开编号:XXXX XXXX XXXX XXXX XXXX XXXX
机械环保信息公开编号:XXXX XXXX XXXX XXXX XXXX XXXX
生产日期：201707
机械类型:农业机械
排放控制耐久期:50小时
发动机制造商名称：富世华全能(常州)机械有限公司
环保关键部件：化油器、催化剂
达到国家GB 26133-2010第Ⅱ阶段排放标准
环保信息标签
第 1 行：标签名称
第 2 行：排放标准, 生产日期
第 3 行：机械环保信息公开编号
第 4 行：发动机环保信息公开编号
第 5 行：基本信息
第 6 行：排放控制耐久期
第 7 行：环保关键部件

323S15/25
GB-3
起动前应注意以下事项
请详细阅读操作手册。
本产品及手册中带标记 的警告标签涉及重要的安全事项。请熟
悉并遵循这些警告标签。
如果产品上的警告标签被玷污或者脱落，请从您的经销商处订购
替换标签并将其粘贴在必要的位置。
注意事项
在本操作手册中，以下注意事项特别重要。
手册中的安全符号
危险
如果不避免，将造成死亡或严重伤害
警告
如果不避免，可能造成死亡或严重伤害
注意
如果不避免，可能造成轻微或中等程度伤害
符号说明
符号 ................................... 2
目录
起动前应注意以下事项 ................... 3
引言
尊敬的客户： ........................... 4
构造图示说明 ........................... 5
预期用途
产品说明 .............................. 6
预期用途 ............................... 6
安全性
安全操作须知 ........................... 6
安装
装配喷雾机 ............................. 9
连接喷雾软管组件至泵出口 ............... 9
连接喷雾软管组件至喷杆 ................. 9
安装和调整扣带组件 ..................... 9
起动喷雾机前的检查 ..................... 9
燃油
混合燃油 .............................. 10
为机器加油 ............................ 10
化学药剂的加注
加注步骤 .............................. 11
操作
起动引擎 .............................. 11
停止引擎 .............................. 12
喷药 .................................. 13
喷药步骤 .............................. 13
完成喷药后清洁 ........................ 13
维护
检查空气滤清器 ........................ 14
检查燃油滤清器 ........................ 14
检查火花塞 ............................ 14
调节引擎速度 .......................... 14
检查喷嘴 ............................. 15
检查泵的油位 .......................... 15
检查消音器 ........................... 16
检查空气散热风扇 ...................... 16
更换齿轮油 ............................ 16
检查油脂杯 ............................ 17
废弃处理和存放
废弃处理 .............................. 18
存放 .................................. 18
故障检修
技术参数
装运清单
零部件图解及目录
目录

323S15/25
GB-4
尊敬的客户：
感谢您选购富世华产品！富世华的历史可以追溯到 1689 年，当时瑞典国王查尔斯十一世下令在胡斯克瓦纳河的河岸
上开办一家火枪生产厂。选择这一地点非常合理，这是因为当时利用胡斯克瓦纳河中的水力来建立水力发电站。在
300 多年的成长过程中，富世华工厂生产出了许多不同的产品，从木炉到现代化厨房用品、缝纫机、自行车、摩托车
等等。1956 年，第一台电机驱动除草机问世，随后于 1959 年链锯诞生，这就是富世华如今所从事的领域。
如今，富世华已经成为世界上领先的园林产品生产商之一，公司极为重视产品质量。公司的商业理念为：为园林与建
筑行业开发、生产与提供电机驱动产品。此外，富世华的目标是在人体工程学、使用性、安全性及环保方面居于领先
地位。这就是我们为这些领域中的产品开发许多不同功能的原因所在。
我们相信，在相当长一段时间之后，您会对我们产品的质量与性能高度满意。购买我们的任意产品，您都将随时获得
专业的维修和保养帮助。如果出售本机的零售商不是我们的授权经销商，应咨询离您最近的保养厂的地址。
希望我们的产品让您称心如意并与您长期相伴。请将本操作手册视为重要文档。遵照其中的内容（使用、维修、维护
等），机器的使用寿命及转让时的价值都将大大提高。出售本机时，请确保将操作手册转交买家。
非常感谢您使用富世华产品。
Husqvarna AB 坚持持续开发产品，因此保留修改产品设计和外观的权利，无需事先通知。
引言

323S15/25
GB-5
构造图示说明
2
4
6
7
18
14
16
35
15
9
12
11
8
13
23
21
19
20
22
10
17
1
6
1
1
1
01
7
2
100
200
300
400
构造图示说明
1 起动注油器 13 截止阀
2 空气滤清器盖 14 调压轮
3 阻风门杆 15 排液盖
4 燃油箱 16 药箱盖
5 起动手柄 17 软管组件
6 油门扳机 18 药箱
7 停车开关 19 《操作手册》
8 火花塞 20 装配工具
9 三喷嘴喷杆 21 备件
10 单喷嘴喷杆 22 燃油配比壶
11 前手柄 23 标贴
12 后手柄

323S15/25
GB-6

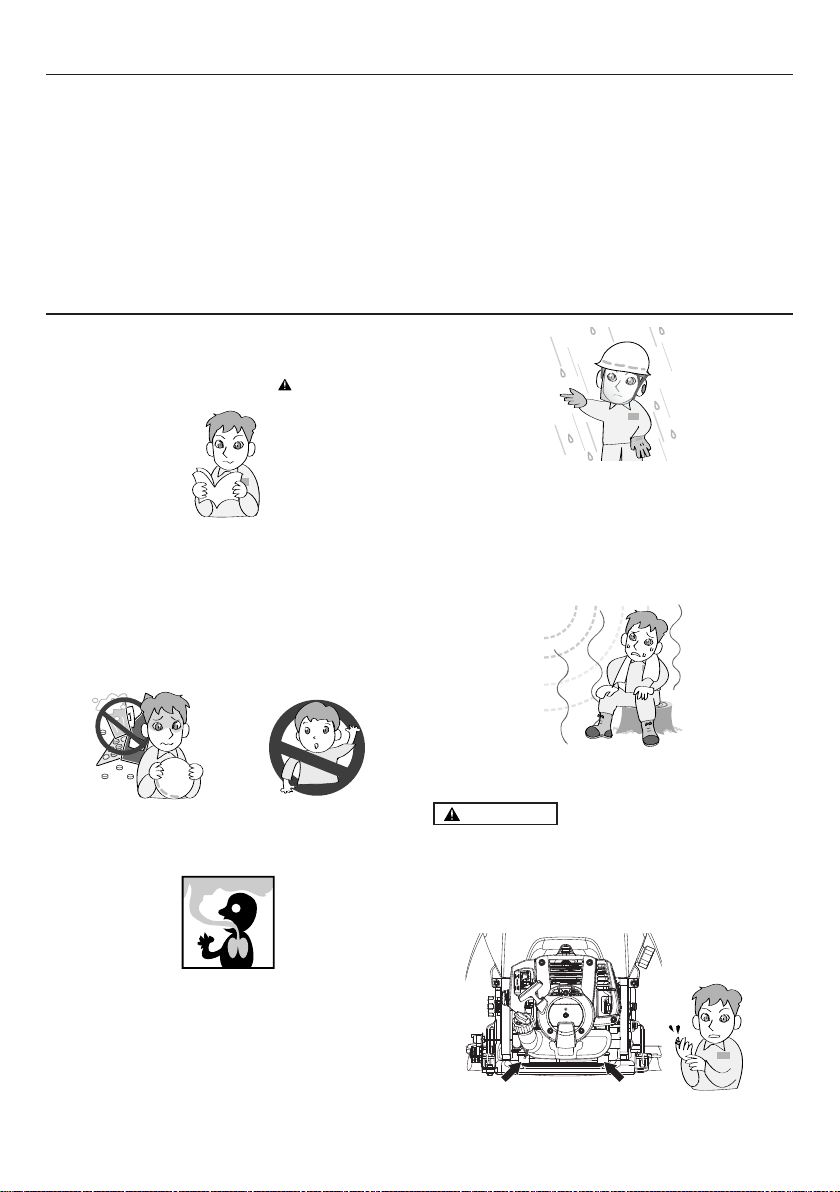

安全操作须知
使用本产品之前，请仔细阅读本操作手册，以确保正确
操作。为顺利使用本产品，应遵循以下注意事项。在本
手册的其他地方，将使用警告标志 来提醒您留意这
些注意事项。
使用前须知
• 本产品主要设计用于喷洒虫害防治药剂和除草剂。请勿
将其用于其他目的，否则可能造成不可预见的事故。
• 由于本产品会使用农药，应小心操作，误用可能会非
常危险。疲劳或身体状况不佳时切勿使用本产品，因
为您可能无法正确判断或准确操作，包括吃感冒药和
喝酒等。此外，在任何情况下都不能允许儿童或无法
理解本手册的人员使用本产品。
• 引擎尾气包含有毒的一氧化碳。请勿在室内、塑料大
棚、隧道或其他通风不良的地方使用本产品。
• 在以下情况下切勿使用本产品。
1. 产品可能掉落或其他很难握持或操作的情况。
2. 日落后或其他视野不佳的时候，以及喷药区域的安全
性很难保证时。
3. 天气恶劣时（有雨、雾、强风、闪电等）
• 首次使用时，在实际喷药之前，请接受经验丰富的人
员有关如何操作本产品的指导。
• 疲劳会导致注意力下降，从而增加发生意外的风险。安
排工作时，请预留充足的时间，并设置 30-40 分钟的
单次喷药时间与 10-20 分钟的间隔休息时间。另外，
一天的喷药时间不得超过 2 小时。
• 请妥善保管此操作手册，以便将来查阅信息。
• 出售或租借本产品时，应随附此操作手册。
警告
• 请检查减振橡胶托是否存在裂痕或损坏。请注意，若此
橡胶托出现裂痕或损坏后未及时更换，可能造成引擎在
使用过程中变得松动，可能导致非常严重的人身伤害。
• 如果开裂，请及时更换。
安全性
产品说明
323S15/323S25 背负式动力喷雾机是一种便携、灵活、高
效的植物保护机器。
预期用途
预期用途
本产品设计用于：
• 为各种农作物进行病虫害控制，如棉花、稻米、水果、
茶、香蕉、柑橘、荔枝等；
• 城市环境保护、作物保护、温室蔬菜病虫害控制、化
学除草、畜牧防疫等。
本产品还适用于丘陵地区和其他零散土地。

323S15/25
GB-7
警告
1. 如果不遵守工作时间或工作方式，可能造成肢体重复
性劳损 (RSI)。如果您的手指或身体其它部位感到不
适、发红和肿胀，请及时就医以免恶化。
2. 为避免别人投诉噪声过大，请在工作日的早上 8 点
到下午 5 点，以及周末的早上 9 点到下午 5 点操
作本产品。
注意
查阅并遵循有关产品噪声音量和工作时间的本地法规。
喷药前的注意事项
• 确保使用适当的防护服、头盔、橡胶手套和橡胶靴、
防护面罩、护目镜、毛巾、防护膏，以防化学药剂接
触皮肤或进入肺部。喷药时请穿戴好这些防护装备，
以避免任何导致伤害的风险。
1. 防护头盔
2. 护目镜
3. 防护面罩
4. 橡胶靴
5. 耳罩
6. 护颈
7. 防护服
8. 橡胶手套
9. 防护服
• 请将化学药剂储存在可上锁的存放盒、橱柜中或儿童
无法够到的其他安全位置。
• 请仔细阅读化学药剂的使用说明，并了解其毒性大小
和使用方法等。
• 请注意将要喷药的区域，以确保不会污染水源、河
流、湖泊、池塘等，以及不会对任何居民、过路人、
牲畜等带来伤害。
• 请在喷药的前一天在身体上做好准备，例如减少酒精
饮料的摄入或避免熬夜工作等。
切勿让儿童、动物等进入喷药区域。
• 在喷药前，请做好充分准备：检查喷雾机喷嘴，检查是
否存在螺丝松动或喷雾软管连接松动、燃油泄漏、液体
密封垫存在缺陷或破损，或者提手损坏等异常现象。
搬运化学药剂时的注意事项
• 搬运化学药剂时需小心谨慎，避免化学药剂从破损的
口袋、瓶子中或松动的塞子处漏出。
• 切勿使用盛装食品的容器装化学药剂。
搬运喷雾机时的注意事项
• 喷雾机药箱中有化学药剂或燃油时切勿搬运喷雾机，因
为如果在搬运过程中遭受撞击，这些物质可能会漏出。
• 使用车辆运输喷雾机时，请使喷雾机保持直立，然后
使用绳子等将其牢牢固定在货车上。请勿使用自行车
或摩托车运输，这样十分危险。
警告
• 在喷雾器日常使用过程中，如果必须用手短距离搬运喷
雾机，请使用药箱两边的扣手进行搬运操作。
有关燃油的注意事项
警告
采取下列注意事项可以减少火患的发生：
• 在室外没有火花或火焰的地方混合和灌注燃油。
• 不要吸烟或者把热烫的物体放在燃油旁边。
• 加油前先关掉引擎。
• 加油前务必关闭引擎，并让它冷却几分钟。
• 加油时，请慢慢打开油箱盖，以便缓慢释放过高的压
力。
• 加油之后小心拧紧燃油箱盖。
• 务必将机器移离加油区和加油站之后才可起动。
• 必须使用带防溢漏阀的油箱。
• 如果将燃油溅在机器上。先将溅出的燃油擦掉，然后
让剩余的燃油蒸发掉。
• 将油箱盖四周清理干净。油箱上的污物会导致运行故
障。
• 先将油箱摇匀，充分混合燃油后，再加入油箱。
加注化学药剂时的注意事项
• 向药箱内加注化学药剂时，请确保截止阀完全静止。
• 加注完成后，务必上紧箱盖。如未上紧，则箱盖可能
在喷药过程中松动，从而存在身体接触到化学药剂的
风险。
起动引擎时的注意事项
• 起动引擎喷药时，请确保儿童、动物等远离现场。
喷药时的注意事项
• 由于防护服的通风通常较差，因而会使身体感到压迫，
长时间在高温情况下工作存在导致痉挛型中暑或其他疾
病的风险。请避免在炎热的天气进行喷药，最好选择清
晨和傍晚等温度相对较低且风量较小的时间。
• 开始工作时，请充分考虑喷药时间、风向等，确保不
会给附近的居民、过路人、农作物等带来噪音干扰或
化学危害。
• 喷药期间请始终握紧喷杆，并注意勿将喷嘴正对人或
动物。
• 喷药时，请注意风向并始终站在上风侧，避免将化学
药剂喷到自己身上。

323S15/25
GB-8
• 如果在喷药中感到哪怕有一点不舒服，请立即就医。
在就医时，请告知医生您所使用的化学药剂的名称以
及使用情况等。
• 如果倾斜喷雾机，则化学药剂可能从箱盖上的通气孔
漏出。喷药时请始终站稳并保持平衡。
• 引擎运行时切勿触碰火花塞或其导线，否则可能遭受
电击。
• 引擎运行时或引擎刚刚停止时切勿光手触碰消音器、火
花塞或其他金属部件，否则可能被高温灼伤。
注意
日常检查时，请停止
发动机。
热表面烧伤手指或
手掌。
喷药后的注意事项
• 请将未使用的化学药剂密封储存，并放在儿童无法触
及的地方。
• 请勿直接弃置空的化学药剂容器，应在采用焚烧、掩
埋或其他类似方法处理后进行丢弃。此外，请确保用
于清洗喷药工具的水不会造成任何危害。
• 请全面检查和维护防护服、面罩、手套和其他防护装
备，以备下次使用。
• 完成作业并收好化学药剂与喷药工具后，应立即洗澡或
用肥皂洗净手、脚和面部等，并用水漱口。
• 应更换和洗净所穿的所有衣物，包括内衣。喷药时穿
的衣物不能在第二天继续穿。
• 喷药后，请限制酒精摄入量并早点睡觉，以便充分休
息。如果感到哪怕有一点不舒服，请尽快就医。
其他注意事项
• 若长时间参与喷药作业，请定期进行健康检查。
• 请按计划执行喷药作业，并每天记录下喷药日期和时
间、所用化学药剂、靶标病虫害、作业内容、作业时
长和其他详细信息。
• 选择或使用防护装备时，请牢记以下几点。
A. 防护服。选择穿起来凉爽而且透气性好的防水服装。此
外，请穿戴让您能够舒适安全地执行喷药作业的服饰。
B. 头盔。使用带有帽檐、能够防水和遮盖颈部与肩部的
头盔。
C. 手套。使用化学剂难以渗透并且在工作中出汗后也不
会变滑的手套。
D. 橡胶围裙。混合化学药剂时，请穿上飞溅的化学药剂
无法渗透的长款厚型宽围裙。
E. 护目镜、面罩等。选择适当的护目镜、面罩、橡胶靴、
洗眼器和防护膏等，应关注农务安全促进组织发布的标
准和提供的建议。
维护注意事项
• 为维持产品功能，请定期执行本手册中列出的维护检
查。如需执行本手册中未指定的维护或零件更换作
业，请咨询产品供应商或最近的富世华产品经销商。
• 引擎运行时切勿执行检查或维护作业。
• 切勿改装喷雾机或拆下引擎。否则可能导致故障或在
操作过程中发生严重事故。
• 引擎刚停止时，请勿光手触摸消音器或火花塞。因为
存在高温烫伤危险。
• 如需更换零件，请使用富世华原装零件或来自富世华
指定品牌的零件。
注意
日常检查时，请停止
发动机。
热表面烧伤手指或
手掌。
标签维护
1. 请使警告标签保持干净整洁。
2. 如果警告标签变脏或脱落，请从供应商处订购新标签
并进行更换。
3. 粘贴新标签时，请擦去所有灰尘与水分。

323S15/25
GB-9

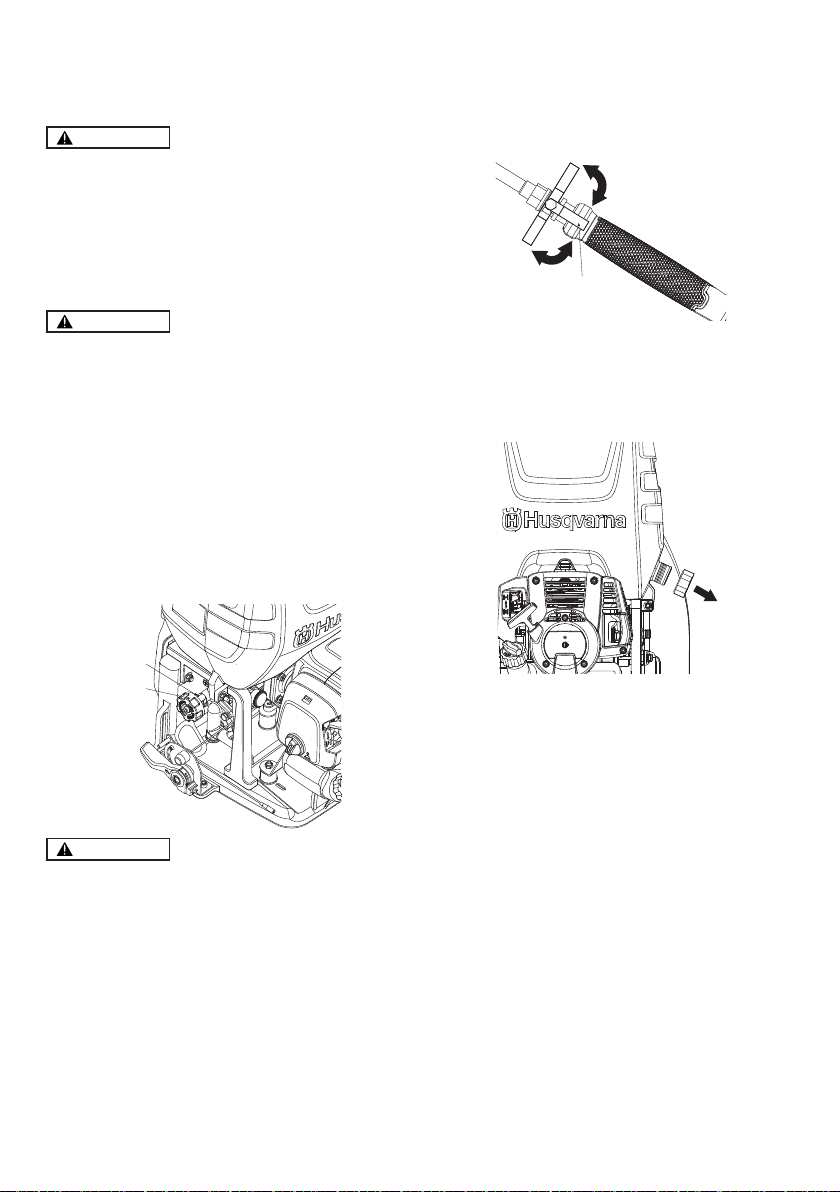

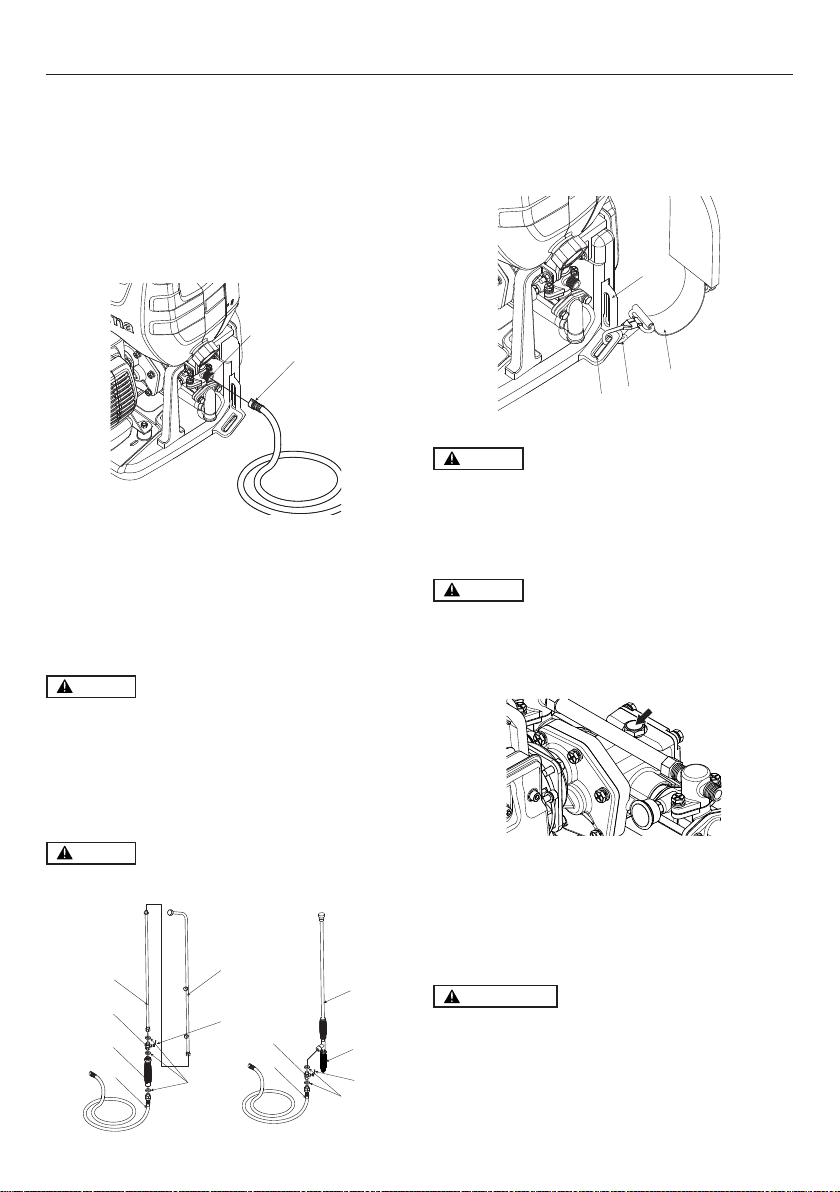

装配喷雾机
1. 连接喷雾软管组件至泵出口。
2. 连接喷雾软管组件至喷杆。
3. 安装和调整扣带组件。
连接喷雾软管组件至泵出口
1. 连接喷雾软管至泵出口 (1) 并拧紧蝶形螺母 (2)。用
手拧紧即可，因为过紧可能损坏软管接头。
1
2
连接喷雾软管组件至喷杆
1. 三喷嘴喷杆：将延长杆 (4) 旋至截止阀 (3)。将三喷
嘴喷杆 (5) 旋至延长杆 (4)。确保所有连接牢固。用
手拧紧即可。
2. 单喷嘴喷杆：将单喷嘴喷杆 (6) 旋至截止阀 (3)。确
保连接紧固。单喷嘴喷杆配有流量调节装置。
注意
• 如果喷杆的接头发生泄漏，请使用扳手或多功能钳子
重新紧固接头。
3. 将喷雾软管组件连接至喷杆后，请检查并确保喷雾软管
组件上的所有连接均已牢牢紧固，包括密封件 (7)、截
止阀 (8)、把手 (9)、喷雾软管 (10)和后把手 (11)。
注意
• 使用后把手 (11) 调节喷雾量和喷雾距离。
3
3
4
7
5
6
11
7
8
8
9
10 10
安装
安装和调整扣带组件
1. 用挂钩 (12)勾住固定孔眼 (14)。
2. 将背带扣带 (13)跨到肩上。
3. 调节扣带长短至舒适平衡的位置。
14
14
12
13
注意
• 根据您的身高选择不同的固定孔眼 (14)。调节至最
舒适的位置。
起动喷雾机前的检查
注意
• 在使用机器前，必须撕掉水泵齿轮箱上的标贴。此孔
为平衡气压孔，如果不拿掉标贴，可能导致水泵齿轮
箱内气压不正常，从而导致齿轮油泄露。
检查机器，确保已经执行以下所有操作：
1. 使用喷雾机前务必阅读“操作员安全须知”与“操
作”部分。
2. 检查软管连接和其他连接是否紧固，包括喷雾软管组
件。
3. 检查并确保软管没有扭结、切口或损坏。
警告
• 喷雾软管组件和接头对于设备安全十分重要。只能使
用制造商推荐的软管和接头。

323S15/25
GB-10

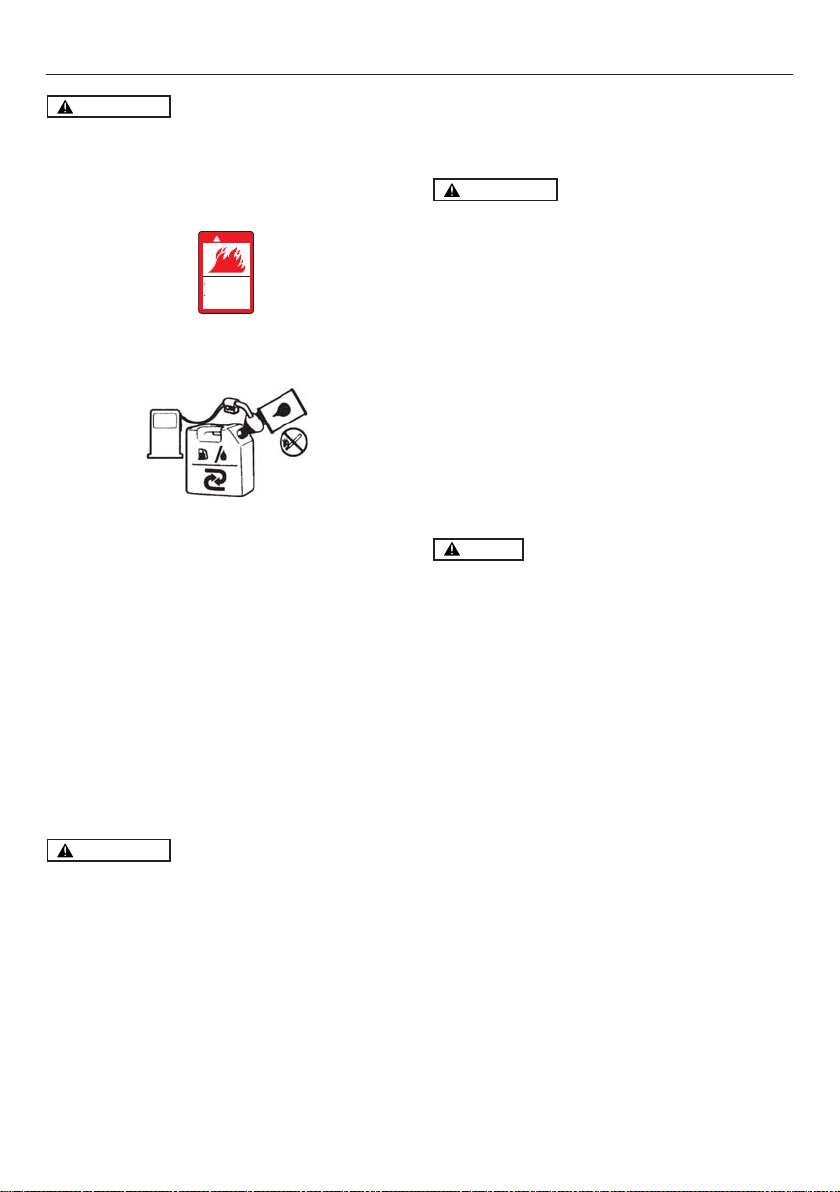

危险
 汽油易燃。应避免在靠近燃油的地方吸烟或将任何火
焰或火花带到这些地方。为机器加油之前，务必停止
引擎并等待其冷却。选择室外空地进行加油，在起动
引擎之前，请移动至距加油点至少 3 米（10 英尺）
之处。
危险
明火不要靠近加油口
在加油时，请停止发
动机。
 千万不可使用水冷式引擎专用的二冲程机油，即所谓
的舷外机油（TCW 级）。
 千万不可使用四冲程引擎专用的机油。
 推荐混合比：
• 为获得最佳的效果和性能，最好使用富世华为风冷
式二冲程引擎专门开发的二冲程机油。混合比 1:40
(2.5%)。
• 这些引擎经过认证可使用无铅汽油运行。
• 建议使用90号以上汽油 如果无法取得富世华的二冲
程机油，请选用其它气冷式引擎专用的高品质二冲程
机油。选择机油时，请与您的代理商联络。如果使用
其他二冲程机油，混合比为 1:25。
• 如果使用辛烷值低于规定值的汽油，则存在引擎温
度升高的风险，从而可能导致活塞过热拉缸等引擎
问题。
• 为您的健康和环境着想，建议使用洁净的无铅新汽
油，以减少空气污染。
• 劣质汽油或机油可能损坏引擎的密封环、燃油管路或
燃油箱。
混合燃油
警告
• 请小心搅拌。
1. 首先量出需要混合的汽油量和机油量。
2. 将部分汽油倒入经过核准的干净油箱内。
3. 倒入所有机油后搅拌均匀。
4. 倒入剩下的汽油，然后再搅拌至少一分钟。部分机油
因为成分的原因很难搅动，因此为保证引擎的使用寿
命，应充分搅拌。请注意，如未充分搅拌，则会增加
活塞因为混合物异常稀薄而过早拉缸的风险。
5. 请在容器外面清楚标注，避免与汽油箱或其他容器
混淆。
6. 在容器外侧标注内含物质，以便于识别。
为机器加油
1. 旋下油箱盖。将油箱盖放在无尘的地方。
2. 加注燃油至燃油箱容量的 80%。
3. 牢牢拧紧油箱盖，并擦掉机器周围溅出的燃油。
警告
1. 选择空地进行加油。
2. 起动引擎前，应远离加油点至少 3 米（10 英尺）。
3. 加油前请停止引擎。加油前，请充分搅拌容器中的混
合油。
为延长引擎的使用寿命，请避免：
1. 加入的燃油中不添加机油（即加入纯汽油），这将快
速对引擎的内部零件造成严重损害。
2. 乙醇汽油 - 可能导致橡胶和/或塑料零件劣化，并且
可能妨碍引擎润滑。
3. 使用用于四冲程引擎的机油 - 可能导致火花塞脏污、
排气口堵塞或活塞环粘滞。
4. 一个月或更长时间不用的混合燃油可能会堵塞化油器，
从而造成引擎无法正常运行。
5. 如需长期存放产品，请排空并清洁燃油箱。然后运行
引擎并排空化油器中的混合燃油。
6. 如需报废旧的混合油容器，只能在经授权的废弃品处
理站进行废弃处理。
注意
• 有关质量保证的详细信息，请仔细阅读“有限保修”部
分的说明。此外，产品不影响功能的正常磨损和更换不
在保修范围。另请注意，如未遵循手册中有关混合汽油
等方面的使用说明，可能致使保修无效。
燃油

323S15/25
GB-11

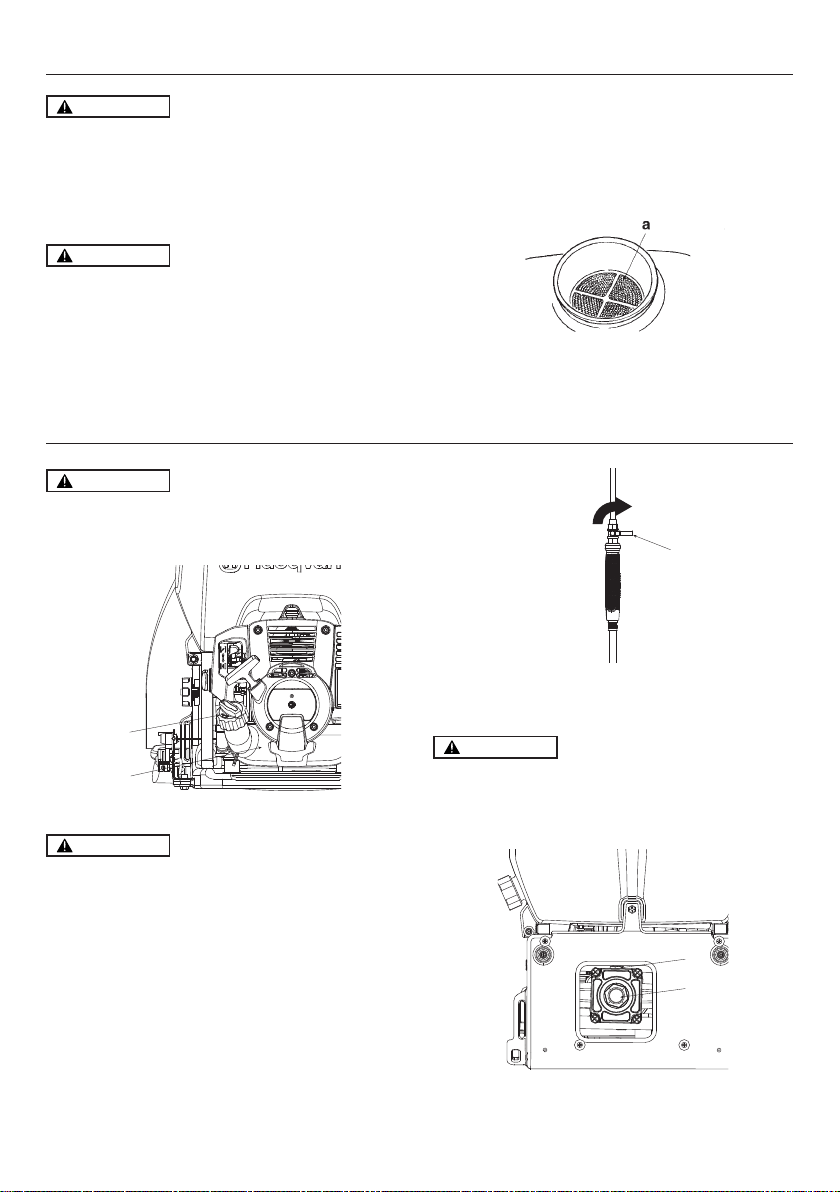

警告
 高度易燃。加油时，请关闭引擎并远离明火。
 向油箱 (2) 中加入燃油后拧紧油箱盖 (1)。
1
2
起动引擎
注意
• 起动引擎前，确保截止阀 (3) 已完全归位。起动引擎
时，若截止阀仍旧处于旋出状态会很危险，因为化学药
剂可能在引擎起动时从喷嘴喷出。
操作
3
• 要起动引擎，请将喷雾机放在稳定的平坦表面或平台
上。如果喷雾机不稳定，起动时的反作用力等因素可
能造成喷雾机跌落。
注意
• 引擎运行时，切勿让药箱中的化学药剂或水流出。如
果引擎干运转，可能造成喷雾泵损坏。
• 确保加注齿轮油至检查窗口 (5) 中部。如果油量不
够，请旋松上部螺栓 (4)，然后加注齿轮油。
4
5
1. 用手指按化油器底部的起动注油器 (6) 数次，直至燃
油充至起动注油器。
化学药剂的加注
警告
• 化学物质应正确处理，请遵循一般安全须知和容器上标
注的注意事项。部分化学物质对人类和动物而言极其危
险，处理错误可能导致严重中毒，甚至发生致命事故。
• 盛装化学物质的容器未使用时应与其他容器分开存放，
并应放置在儿童无法触及的地方。
注意
• 切勿向药箱中加入未经稀释的液体。这会导致垫片和
阀门的耐用性下降。
• 切勿向药箱中加入含有粗颗粒的液体，如波尔多液或
石硫合剂。这会缩短机器的使用寿命。
加注步骤
1. 请使用桶或其他适当的容器，将化学药剂稀释至所需
浓度。
2. 将喷雾机放在稳定的平坦表面，然后取下药箱盖。
3. 经过过滤器 (a) 向药箱中加入化学药剂。
4. 加注完成后，请拧紧药箱盖。

323S15/25
GB-12

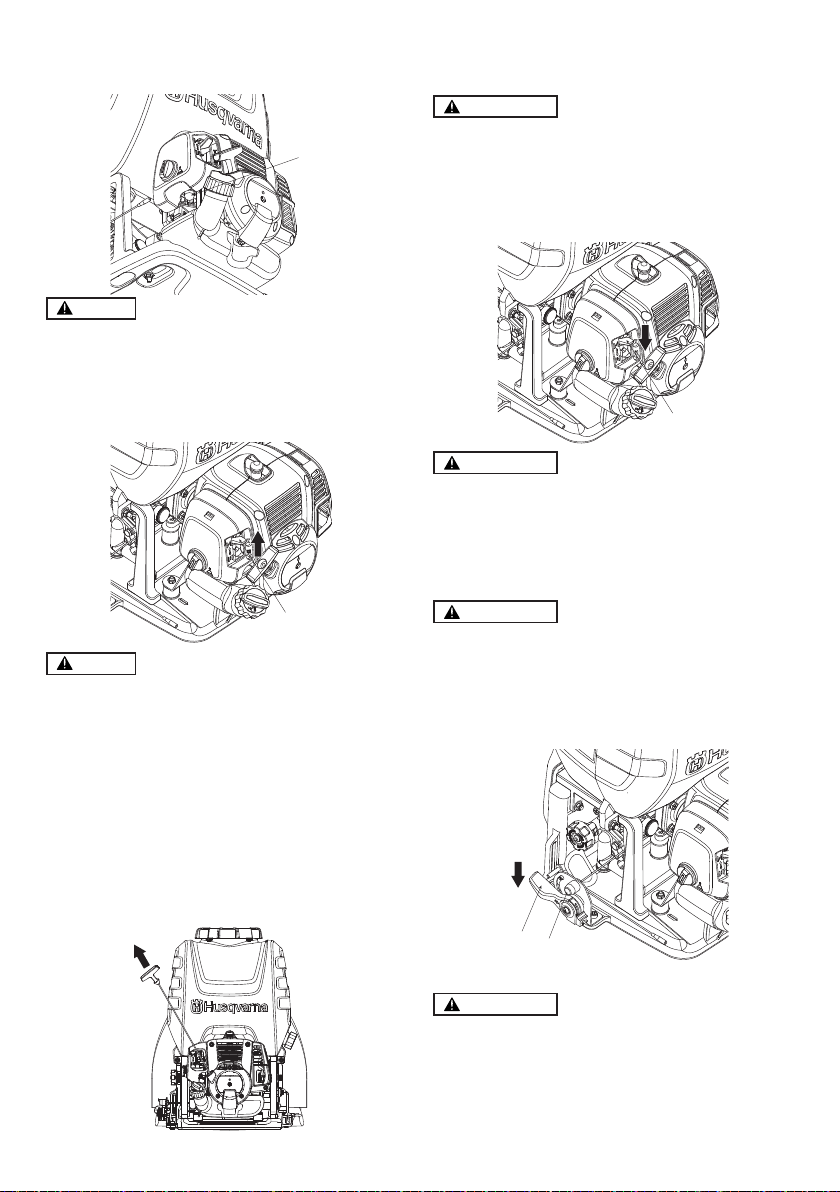

6
注意
• 只要燃油箱中仍有燃油，停止引擎后立即重新起动时，
无需运行起动注油器。
2. 向上拨动空气滤清器右侧的阻风门杆 (7)，直至其处
于“关闭”位置。
7
注意
• 停止引擎后重新起动时，请将阻风门杆置于“打开”
位置。
• 起动暖引擎时，切勿关闭阻风门。暖（热）引擎可能
是：
- 刚刚停止运行的引擎。
- 处于高环境温度下的引擎。
3. 从“怠速”位置移动油门扳机至 1/2 行程处。切勿
增大油门，除非机器已被操作员背在背上，而且已准
备好进行喷药。
4. 将喷雾机放在稳定的地方，用左手固定住药箱，同时
用右手拉出起动手柄。起动手柄应首先拉出一点，然
后在感觉到阻力时再快速猛力拉出。
注意
• 切勿将绳子全部拉出或者松开起动手柄致使绳子绕回，
否则可能造成起动机故障。
5. 听到爆破声后，阻风门杆置于“半开”位置 。
6. 起动引擎后，请完全打开阻风门杆 (7)，并在怠速下
预热 2-3 分钟。
7
注意
• 如果在阻风门关闭的情况下连续多次拉出绳子，火花塞
会被淹缸，从而造成引擎无法起动。在这种情况下，应
立即拔出火花塞，将电极擦干，然后重复起动步骤。
停止引擎
警告
• 在发生紧急情况时应立即停止引擎。
1. 完全降低油门扳机 (12)，然后让引擎低速运行 1-2
分钟以使引擎冷却。
2. 按住喷雾机壳体左侧的停车开关 (11)，直至引擎完
全停止。
11
12
注意
• 除非遇到紧急情况，否则应尽量避免通过扳动阻风门
来停止引擎。

323S15/25
GB-13
喷药
警告
• 请正确使用喷雾机，并遵循本手册中给出的注意事项。
• 将喷雾机背到背上之前，检查并确保药箱盖和燃油箱
盖已拧紧。
• 喷药时，切勿将喷嘴正对您的面部或正对其他人和动
物等。
• 如果过度倾斜喷雾机，化学药剂或燃油可能从箱盖上的
通气孔漏出。使用时应尽量保持机器直立。
注意
• 如果在喷药时药箱内的药剂用完，应立即降低引擎的运
转速度。干运转引擎可能导致喷药泵损坏。
• 请避免使用多个喷嘴、喷射式喷嘴或其他喷射量较大
的喷嘴，因为压力不足会降低喷药效率。
喷药步骤
1. 起动引擎，
2. 设置调压轮 (8)，使之适合进行喷药。调压轮用于控
制泵所产生的压力大小。设置压力后，多余的压力会
返回药箱，以确保喷杆具有最大输出压力。要设置压
力，请执行以下步骤：
• 顺时针转动以增大压力，或者逆时针转动以降低压力。
• 要锁定调压轮，请顺时针拧紧压力锁定轮 (9)。
8
9
注意
• 产品交付前压力已正确设置，如非必要，切勿更改此
压力设置。
3. 将喷雾机背到背上。
4. 调节背带长度。
5. 打开截止阀。
6. 提高引擎转速，化学药剂开始以喷雾形式从喷嘴喷出。
7. 停止工作时，先降低引擎转速至怠速位置并按下停车
开关，然后关闭截止阀。
b
b
a
3
a. 打开
b. 关闭
完成喷药后清洁
1. 旋开排液盖，将药箱内剩余的化学药剂转移到适当的
容器内，并小心处理，注意安全。
2. 将大约 5 升清水倒入药箱中，用喷嘴喷洒 2-3 分钟，
然后排空药箱内剩余的水。

323S15/25
GB-14
维护
警告
• 对机器执行任何维护作业之前，确保引擎已经停止并
冷却。触碰滚烫的消音器可能带来严重的人身伤害。
• 切勿改装喷雾机或拆下引擎。
• 更换零件时，请使用富世华原装零件或富世华指定的
零件。
检查空气滤清器
• 每工作 25 小时后，请拆下空气滤清器盖 (1) 并检查
空气滤清器 (2)。如果空气滤清器过脏，请使用含有
中性清洁剂的温水仔细清洗；等待滤清器干透之后，
将其装回原来的位置。
• 如果空气滤清器 (2) 变形或损坏，请使用新的滤清
器更换。
21
注意
• 空气滤清器堵塞会降低引擎效率。此外，如果不使用滤
清器或长期在滤清器已经变形或损坏的状态下工作，引
擎内部会遭受异常磨损。
检查燃油滤清器
• 每工作 25 小时后，请排空燃油箱，卸下燃油箱上的
燃油滤清器 (3)，然后清除所有灰尘。如果滤清器严
重堵塞，请使用新滤清器更换。
3
注意
• 如果燃油滤清器堵塞，则引擎速度可能受限，或者可
能出现速度波动。
• 如果引擎在没有安装燃油滤清器的情况下工作，灰尘会
聚集在化油器内，从而导致化油器发生故障。
检查火花塞
警告
• 操作喷雾机之后，切勿用手直接触碰火花塞，因为存
在高温烫伤危险。
注意
日常检查时，请停止
发动机。
热表面烧伤手指或
手掌。
• 每工作 25 小时后，请拆下火花塞并用钢丝刷或类似
工具清除电极上的灰尘。
• 正确的电极间隙为 0.6 至 0.7 毫米。
• 更换火花塞时，请使用指定零件。
0.6~0.7mm
注意
• 如果吸收了过多燃油或者所用机油的质量太差，火花
塞电极可能变脏，使得引擎很难起动。
• 请注意，使用非指定的火花塞可能导致引擎无法正常
运行，或者致使引擎过热和损坏。
• 要安装火花塞，首先用手将火花塞拧紧，然后用套筒
扳手再拧紧四分之一圈。
紧固扭矩： 14.7 至 21.6 N.m.
（150 至 220 kgf-cm）
调节引擎速度
• 虽然引擎在出厂前已经过调节，但反复使用后有时可
能需要重新调节或维护。对于以下未列出的检查和维
护操作，请咨询原供应商。
调节怠速
• 油门扳机完全降下时，如果引擎熄火或泵在怠速位置
持续运动，应使用化油器左侧的怠速调节螺钉 (4) 重
新调节引擎速度。

323S15/25
GB-15
检查喷嘴
喷嘴堵塞可能造成喷药压力和流速下降。所有多余的压
力将回到药箱内。
要纠正该问题，应立即按以下说明
清洁喷头：
1. 停止引擎并将喷雾机从操作员背上卸下。
2. 将喷杆与喷药软管组件断开。
3. 要拆下喷嘴堵塞 (7/9)，请逆时针转动喷嘴堵塞。
4. 对于三喷嘴喷杆，请检查并清洁喷头 (8/10) 和金属
滤网 (11) 是否有任何异物造成喷嘴堵塞或限流。如
有损坏，请予以更换。
5. 重新安装喷嘴堵塞和已经组装好的喷杆与喷药软管组
件，并用手拧紧。
78
单喷嘴喷杆
9
10
11
三喷嘴喷杆
检查泵的油位
每次使用前都应检查油位。
1. 确保将喷雾机置于平整表面。
2. 要触及泵的后部，仅需解开顶部背垫的纽扣。
3. 通过机油观察窗口查看油位是否为总容量（约 130 毫
升）的 1/3-1/2。
4. 使用前请重新安装和重新扣上背垫。
注意
• 切勿尝试对该泵的机油进行维护。
• 泵在出厂前已经过预润滑和密封。如需加油，请前往
授权经销商处或服务中心。
4
c
d
c. 减速
d. 增速
转动怠速调节螺钉：
• 逆时针转动以降低引擎速度
• 顺时针转动以提高引擎速度
注意
• 调节怠速前请预热引擎。
调节油门拉线间隙
• 油门拉线间隙应为 1 至 2 毫米。
• 使油门扳机完全复位后，用手指在化油器端轻轻拉动
油门拉线。
• 如果间隙过大或过小，应重新调节拉线固定螺母 (6)
的位置。
• 旋松锁紧螺母 (5) 并顺时针转动（旋入）固定螺母
(6)，以增大间隙；逆时针转动（旋出）螺母以减小
间隙。
• 调节完成后，拧紧锁紧螺母以紧固拉线的固定螺母。
5
6
1~2mm

323S15/25
GB-16
检查消音器
警告
 定期检查消音器是否存在紧固件松动、损坏或遭受腐
蚀等问题。如果发现任何尾气泄漏的迹象，请立即停
止使用机器并进行维修。
 否则可能导致引擎起火。
每运行 100 小时后需执行的操作
1. 拆下消音器，将螺丝起子插入通气口内，擦掉积聚的
碳。同时擦除消音器排气口和气缸排气口任何积聚的
碳。
2. 拧紧所有螺丝、螺栓和接头。
3. 查看离合器衬片和离合器鼓之间是否存在任何油或油
脂，如果有，请使用无铅纯汽油擦掉。
检查空气散热风扇
警告
 引擎刚停止时，请勿光手触摸气缸、消音器或火花塞。
引擎运行期间可能变得滚烫，这样会导致严重灼伤。
 在使用前检查机器以确保其正常运行时，请检查消音器
周围的区域，并清除附在喷雾机上的所有异物。否则可
能造成消音器过热，从而导致引擎起火。使用前始终确
保消音器的整洁，确保不存在任何异物和其他废弃物。
 每使用 25 小时后，请检查进气冷却孔和气缸冷却片
周围的区域是否堵塞。请注意，需要拆下上盖和下盖
才能查看气缸上部。
注意
• 如果废弃物卡住造成进气冷却孔 (12) 周围或气缸散
热片受堵，可能导致引擎过热，从而使喷雾机的零件
发生机械故障。
12
更换齿轮油
• 首次使用 25 小时后，请更换齿轮油。之后应每使用
100 小时后更换（SAE90，130cc）。
13
14
15
(13) 上部螺栓
(14) 检查窗口
(15) 排放螺栓

323S15/25
GB-17
维护步骤 每天 每周 每月 注意事项
整体
检查整台机器是否损坏或有物质泄漏
或溢出 √
检查所有可触及的紧固件 √ 拧紧或根据需要
更换
检查所有螺丝/螺母/螺栓 √
拧紧或根据需要更
换。不包含调节螺
丝。
检查软管和接头 √
检查是否存在碎屑 √
引擎
检查并清洁燃油箱 √
检查并清洁燃油滤清器 √
检查并清洁空气滤清器 √
检查油门扳机和停车开关的工作情况 √
排空燃油箱 √
为柱塞涂抹润滑脂 √
清洁火花塞或调节火花塞间隙 √
确保该间隙为
0.6 至 0.7 毫米
（0.025 英寸）。
必要时更换
检查消音器是否损坏 √ 必要时更换
清洁消音器和气缸排气口 √
清洁气缸散热片和进气散热风扇 √
检查油脂杯
• 打开油脂杯上盖 (16)，检查润滑脂量。如果润滑脂减
少，应重新加注。
16

323S15/25
GB-18
废弃处理
对机器以及机器内的燃油或机油进行废弃处理时，请遵
循本地法规。
存放
警告
• 排放燃油时，注意切勿使之溢出。如有燃油溢出，请
擦拭干净。此外，请确保拧紧存放容器盖。
注意
• 如果引擎内长期留有燃油，则化油器内部可能受堵，从
而造成引擎故障（起动故障和输出不足）。
• 存放期间，请稍微拧松药箱盖。如果拧得过紧，垫片
可能变形。
完成所有作业流程后，若计划长时间不用，则应执行以下
存放前保养操作，以防存放时间内发生的变化带来问题。
废弃处理和存放
1. 清洁药箱和喷嘴（请见第 13 页）。
2. 去除喷雾机上的灰尘，检查是否有任何损坏或松动，
如果发现任何异常，请彻底纠正，以便下次使用。
3. 排空燃油箱。
4. 起动引擎并让其以怠速运行，直至化油器内的所有燃
油耗尽，且引擎自然停止。
5. 拆下火花塞，并向引擎内部滴几滴（1 至 2 cc）二冲
程引擎机油。拉动起动绳 2 或 3 次之后，将火花塞
装回原位，然后在压缩位置停止。
6. 为油门扳机和其他金属零件涂抹防锈油之后，请将喷
雾机盖住，然后存放在室内湿度低的位置。
注意
• 日常不使用机器并存放机器时，请保持机器竖立状态，
否则会造成泵齿轮箱上齿轮油从平衡气压孔中溢出。
维护步骤 每天 每周 每月 注意事项
药箱和喷嘴
检查/清洁药箱过滤器 √
堵塞时清洁。如损
坏或磨损，则必须
更换。
排空并清洁药箱 √
检查喷嘴 √
泵
检查泵机油的油位 √
更换齿轮油 √
检查油脂杯 √ 必要时加注

323S15/25
GB-19
问题 可能的原因 解决办法
引擎无法起动
电极火花塞受潮或遭受污染 清洁或更换火花塞
火花塞绝缘体裂开 更换火花塞
火花塞间隙不正确 调节间隙至 0.6 - 0.7 毫米
引擎被浸没
在阻风门打开的情况下起动引擎，然后全开油
门消耗多余的
燃油
燃油不合适或旧燃油 排空燃油，更换为正确的燃油/机油混合物
油箱内无燃油 加入正确的燃油/机油混合物
动力不足
空气滤清器堵塞 清洁并润滑空气滤清器
燃油管/通道堵塞 请联系服务中心或授权经销商
消音器内有积碳 请联系服务中心或授权经销商
使用不合适或旧的燃油 排空燃油，更换为正确的燃油/机油混合物
活塞拉缸 请联系服务中心或授权经销商
机器使用过度 适当运行 - 切勿超负荷运行
在操作过程中引擎停止
开关弹起 重新起动引擎
火花塞短路 清洁或更换火花塞
活塞上有刮痕 请联系服务中心或授权经销商
燃油箱无油 加入正确的燃油/机油混合物
化油器或燃油箱堵塞 请联系服务中心或授权经销商
引擎很难停止 停机拉线从开关上断开 将停机拉线连接至开关
引擎过热 请联系服务中心或授权经销商
机器主体
引擎和/或泵底座松动 重新拧紧引擎和/或泵底座的螺丝
油箱泄漏 请联系服务中心或授权经销商
管子连接处泄漏 重新紧固管箍，如有损坏，请予以更换
泵无法喷射
药箱内没有稀释的化学药剂 加注药箱
泵内的阀门受堵 请联系服务中心或授权经销商
截止阀受堵 清洁或更换截止阀
压力设置不正确 - 过低 调节调压轮
泵遭受磨损或损坏 请联系服务中心或授权经销商
喷杆喷嘴堵塞 清洁喷嘴
喷药压力不足
泵速或压力设置过低 调节泵速和调压轮
喷杆喷嘴堵塞 清洁喷嘴
泵密封件和/或 V 形填料密封件磨
损或损坏 请联系服务中心或授权经销商
泵内的单向阀堵塞 请联系服务中心或授权经销商
离合器打滑 更换离合器
润滑不足 为柱塞涂抹润滑脂
喷药软管破裂 请联系服务中心或授权经销商
喷杆喷嘴磨损或损坏 请联系服务中心或授权经销商
如果运行仍旧不畅，请联系最近的授权经销商或服务中心。
故障检修

323S15/25
GB-20
技术参数
产品型号 323S15 323S25
泵
类型 往复式
工作压力 (MPa) * 1.5-3.0
最大压力 (MPa) * 3.5
最大工作流量 (L/min) * 7
额定压力 （MPa）/
额定流量 （L/min） * 2.5/4
引擎
类型 单气缸风冷二冲程汽油引擎
引擎排量 (cc) 26.2
最大功率/转速 (kW/r/min) * 0.75/7500
引擎运转速度 (r/min) ** ≥7000
怠速 (r/min) 2700-3300
燃油类型 汽油/机油混合物
机油 二冲程引擎机油
混合比 25:1，40:1（仅限富世华原装机油）
起动器系统 省力起动器
火花塞 CMR7H TORCH
主机外形尺寸 (mm)
长*宽*高 (L*W*H)： 395*386*556 400*386*632
药箱容量 (L) 15 25
总重量：空药箱 (kg) 10.2 10.6
燃油箱容量 (L) 0.6 0.6
注意
* 依据制造商测试标准测得的额定值
** 制造商特意将引擎转速设置为 7000-8000 rpm，旨在
优化引擎和泵的性能与使用寿命
改进产品时可能更改以上规格，恕不另行通知。
