IBM NetVista S42 User manual

NetVista
™
Brukerhåndbok
Type 6826, 8317, 8318 og 8319
IBM

NetVista
™
Brukerhåndbok
Type 6826, 8317, 8318 og 8319
IBM

Merk
Før du bruker opplysningene i denne boken og det produktet det blir henvist til, må du lese “Sikkerhetsinformasjon” på
side v og Tillegg C, “Merknader” på side 35.
Resirkulering av maskinvare
Elektronisk utstyr er underlagt spesielle regler for avfallshåndtering og skal behandles på en miljømessig tilfredsstillende
måte. Denne maskinen inneholder deler som kan gjenvinnes. Den skal derfor ikke kastes som vanlig avfall, men leveres til
en IBM-forhandler, på en miljøstasjon eller ved et mottak for spesialavfall.
Første utgave (september 2002)
Originalens tittel: NetVista User Guide Types 6826, 8317, 8318, and 8319 (59P7543)
© Copyright International Business Machines Corporation 2002. All rights reserved.

Innhold
Sikkerhetsinformasjon ........v
Litiumbatteri ..............v
Modemsikkerhet .............vi
Laserutstyr...............vi
Oversikt ..............vii
Informasjonsressurser ...........vii
Kapittel 1. Installere tilleggsutstyr . . . 1
Utstyr ................1
Tilgjengelig tilleggsutstyr ..........4
Spesifikasjoner..............5
Mulig plassering .............6
Nødvendig verktøy ............6
Håndtere deler som er følsomme for statisk
elektrisitet ...............6
Installere eksternt tilleggsutstyr ........7

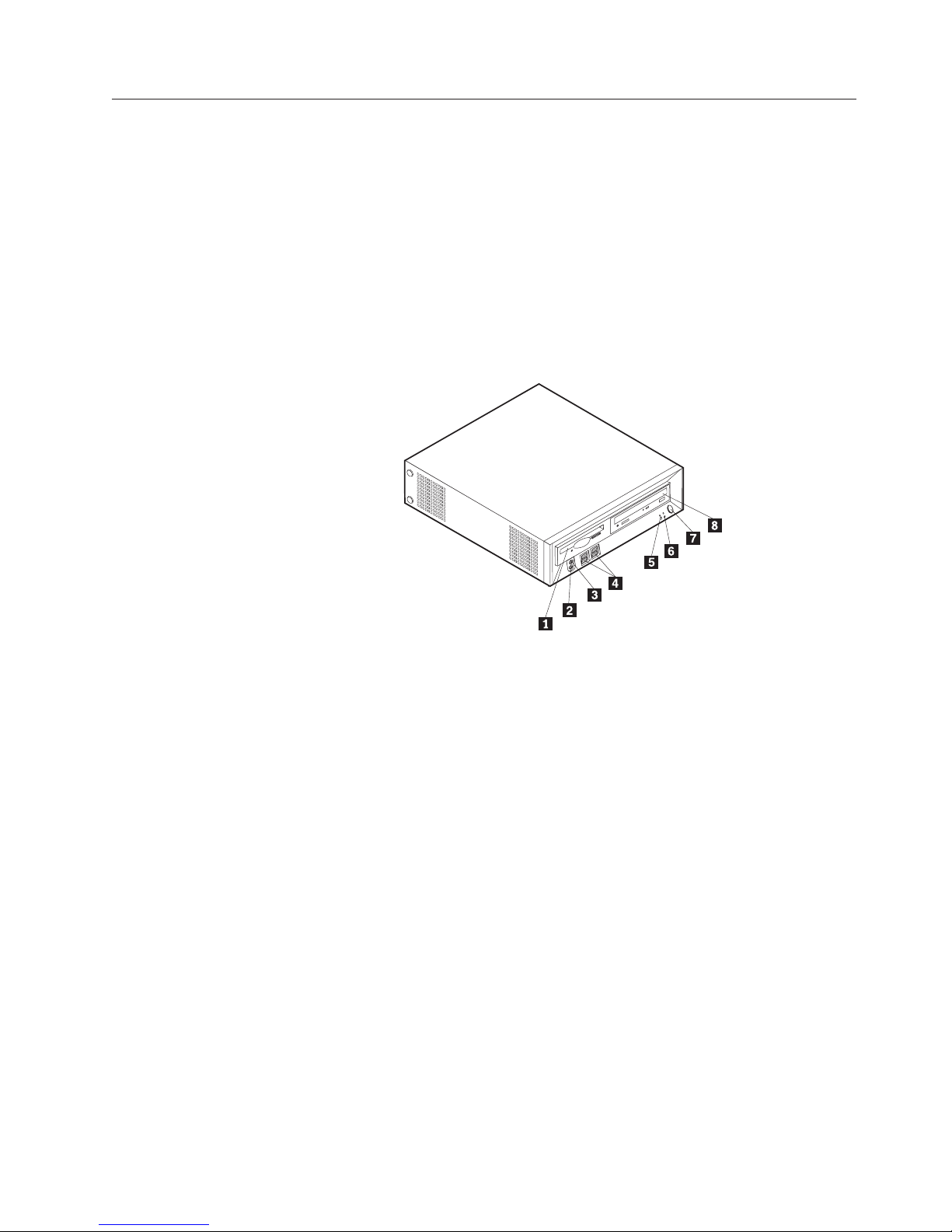

Finne kontroller og kontakter foran på maskinen . 7
Finne kontakter bak på maskinen ......8
Skaffe styreprogrammer .........8
Fjerne dekselet..............9
Finne komponenter............10
Få tilgang til systembordkomponenter og stasjoner 11
Finne delene på systembordet ........12
Installere minne .............13
Installere PCI-kort ............14
Installere en stasjon i stasjonsbraketten .....15
Bytte ut platelageret ..........16
Koble til en IDE CD-stasjon ........16
Koble til en diskettstasjon ........16
Installere en kabellås ...........17
Bytte batteri ..............17
Slette et passord som du har mistet eller glemt
(tømme CMOS) .............18
Sette på plass dekselet og koble til kablene ....19
Kapittel 2. Bruke IBM Setup Utility . . . 21
Starte IBM Setup Utility ..........21
Vise og endre innstillinger .........21
Avslutte IBM Setup Utility .........22
Bruke passord .............22
Brukerpassord ............22
Passord for systemansvarlig ........22
Definere, endre og slette et passord .....22
Bruke sikkerhetsprofiler for enheter ......23
Velge en oppstartingsenhet .........23
Velge en midlertidig oppstartingsenhet ....23
Endre oppstartingsenhetssekvens ......23
Tillegg A. Oppdatere POST/BIOS . . . 25
POST/BIOS ..............25
Oppdatere BIOS fra en diskett .......25
Oppdatere BIOS fra operativsystemet.....25
Gjenopprette etter en POST/BIOS-oppdateringsfeil 26
Tillegg B. Manuelle
modemkommandoer .........27
Grunnleggende AT-kommandoer .......27
Utvidede AT-kommandoer .........29
MNP/V.42/V.42bis/V.44-kommandoer .....30
Kommandoer for Faks-klasse 1 ........32
Kommandoer for Faks-klasse 2 ........32
Tale-kommandoer ............33
Tillegg C. Merknader.........35
Varemerker ..............35
Stikkordregister ...........37
© Copyright IBM Corp. 2002 iii

iv Brukerhåndbok

Sikkerhetsinformasjon
FARE
Strøm fra strømledninger, telefonledninger og kommunikasjonskabler er farlig.
Slik unngår du elektriske støt:
vDu må ikke koble til eller fra kabler i tordenvær. Du må heller ikke
installere, vedlikeholde eller konfigurere noe i tordenvær.
vDu må koble alle strømledninger til jordede stikkontakter.
vDu må koble alt utstyr som skal tilkobles maskinen, til en forskriftsmessig
jordet stikkontakt.
vOm mulig bør du bare bruke en hånd når du frakobler signalkabler.
vSlå aldri på noe utstyr når det er tegn til brann, oversvømmelse eller annen
fare for utstyret.
vFrakoble de tilkoblede strømledningene, telekommunikasjonssystemene,
nettverkene og modemene før du åpner dekselet på noen av enhetene, med
mindre du blir bedt om noe annet i instruksjonene.
vTilkoble og frakoble kabler slik det er beskrevet i tabellen nedenfor, når du
installerer, flytter eller åpner dekselet på maskinen eller tilkoblede enheter.
Tilkoble:
1. Slå av strømmen.
2. Koble kablene til enhetene.
3. Sett signalkablene i kontaktene.
4. Sett strømledningene i stikkontakten.
5. Slå på strømmen.
Frakoble:
1. Slå av strømmen.
2. Ta strømledningene ut av stikkontakten.
3. Ta signalkablene ut av kontaktene.
4. Fjern kablene fra enhetene.
Litiumbatteri
ADVARSEL:
Litiumbatteriet kan eksplodere hvis det ikke settes inn riktig.
Batteriet må bare byttes ut med et batteri med delenummer 33F8354 eller med et
tilsvarende batteri som anbefales av produsenten. Batteriet inneholder litium og
kan eksplodere hvis det ikke behandles riktig.
Du må ikke
vkaste batteriet eller senke det i vann
vvarme det opp til mer enn 100 °C
vta batteriet fra hverandre, lade det opp eller reparere det
Ikke kast batteriet som vanlig avfall. Lever det til forhandleren, på en
miljøstasjon eller ved et mottak for spesialavfall.
© Copyright IBM Corp. 2002 v

Modemsikkerhet
For å redusere risikoen for brann, elektrisk støt og skade ved bruk av telefonutstyr
må du alltid følge noen grunnleggende sikkerhetsregler, for eksempel:
vDu må aldri installere telefonkabler i tordenvær.
vDu må aldri installere telefonkontakter i våte lokaler med mindre kontaktene er
beregnet på slike steder.
vDu må aldri berøre uisolerte telefonkabler eller -terminaler med mindre
telefonlinjen er frakoblet ved nettverksgrensesnittet.
vVær forsiktig når du installerer eller arbeider med telefonlinjer.
vUnngå å bruke telefonen (annet enn trådløs type) i tordenvær. Du kan få støt
ved lynnedslag.
vIkke bruk telefonen til å rapportere en gasslekkasje hvis telefonen befinner seg i
nærheten av lekkasjen.
Laserutstyr
Noen maskiner er utstyrt med en CD-ROM-stasjon eller DVD-ROM-stasjon fra
fabrikken. CD-ROM-stasjoner og DVD-ROM-stasjoner selges også separat, som
tilleggsutstyr. CD-ROM-stasjoner og DVD-ROM-stasjoner er laserprodukter. Disse
stasjonene er godkjent i USA og oppfyller kravene i samsvar med ″DHHS 21 CFR
Subchapter J″for laserprodukter i klasse 1. I andre land oppfyller stasjonene
kravene i IEC 825 og CENELEC EN 60 825 for laserprodukter i klasse 1.
Merk deg følgende når det er installert en CD-ROM-stasjon eller
DVD-ROM-stasjon:
ADVARSEL:
Hvis du bruker styringsutstyr eller utfører justeringer som ikke er nevnt her,
kan det føre til at du utsetter deg for farlig laserstråling.
Hvis du fjerner dekselet på CD-ROM-stasjonen eller DVD-ROM-stasjonen, kan det
føre til farlig laserstråling. CD-ROM-stasjonen eller DVD-ROM-stasjonen
inneholder ingen deler som må repareres. Ikke fjern stasjonsdekslene.
Noen CD-ROM-stasjoner og DVD-ROM-stasjoner kan inneholde en laserdiode i
klasse 3A eller 3B. Merk deg dette:
FARE
Laserstråling når dekselet åpnes. Stirr ikke inn i strålen, stirr ikke direkte på strålen
med optiske instrumenter og unngå eksponering for strålen.
vi Brukerhåndbok

Oversikt
Takk for at du valgte en IBM-maskin. Maskinen inneholder mange av de siste
nyhetene innenfor datateknologi, og den er lett å oppgradere hvis behovene dine
endrer seg.
I denne boken finner du instruksjoner for hvordan du installerer eksternt og
internt tilleggsutstyr. Når du skal installere tilleggsutstyr, følger du instruksjonene i
dette kapittelet og instruksjonene som følger med utstyret.
Informasjonsressurser
Hurtigreferansen som følger med maskinen, inneholder opplysninger om hvordan
du installerer maskinen og starter operativsystemet, problemløsing, nyttige tips og
merknader.
Access IBM gir deg tilgang til mer informasjon om maskinen. Klikk på Start →
Access IBM.
Hvis du har Internett-tilgang, kan du få tak i oppdaterte håndbøker til maskinen
på World Wide Web. Du får tilgang til denne informasjonen ved å gå til
http://www.ibm.com/pc/support
Oppgi maskintype og modellnummer i feltet Quick Path og klikk på Go.
© Copyright IBM Corp. 2002 vii

viii Brukerhåndbok

Kapittel 1. Installere tilleggsutstyr
Dette kapittelet gir en innledning til funksjonene og tilleggsutstyret som er
tilgjengelige på din datamaskin. Du kan utvide bruksmulighetene til maskinen ved
å tilføye minne og PCI-kort. Når du skal installere tilleggsutstyr, følger du
instruksjonene i dette kapittelet og instruksjonene som følger med utstyret.
Viktig
Før du installerer eller fjerner tilleggsutstyr, må du lese
“Sikkerhetsinformasjon” på side v. Disse forholdsreglene og retningslinjene
forbedrer sikkerheten når du arbeider.
Utstyr
Dette avsnittet inneholder en oversikt over maskinens deler og forhåndsinstallert
programvare.
Mikroprosessor
vIntel Celeron med 128 kB internt L2-hurtigbufferminne (noen modeller)
vIntel Pentium 4 med 512 kB internt L2-hurtigbufferminne og Intel
NetBurst-mikroarkitektur (noen modeller)
Minne
Støtte for to DIMM-moduler (Dual Inline Memory Modules)
© Copyright IBM Corp. 2002 1

Interne stasjoner
v3,5-tommers diskettstasjon på 1,44 MB (noen modeller)
vPlatelagerstasjon
vOptisk EIDE CD-ROM-, DVD- eller CD-RW-stasjon (noen modeller)
Skjermsystem
En integrert grafikkstyreenhet for en VGA-skjerm (Video Graphics Array)
Lydsystem
Integrert Soundmax med SPX
vMikrofon- og hodetelefonkontakter på frontpanelet
vLydkontakter for linje inn, linje ut og mikrofon på bakpanelet
Tilknytning
v10/100 Mbps integrert styreenhet for Intel Ethernet som støtter Wake on
LAN-funksjonen (noen modeller)
v10/1000 Mbps integrert styreenhet for Intel Ethernet som støtter Wake on
LAN-funksjonen (noen modeller)
vPCI-modem (noen modeller)
Systemadministrasjonsfunksjoner
vFjernprogramstarter (RPL) og DHCP (Dynamic Host Configuration Protocol)
vWake on LAN
vWake on Ring (i IBM Setup Utility kalles denne funksjonen ″Serial Port Ring
Detect″for et eksternt modem og ″Modem Ring Detect″for et internt
PCI-modem)
vFjernadministrasjon
vAutomatisk oppstarting
vSystem Management (SM) BIOS og SM-programvare
vMulighet for lagring av resultater av maskinvareselvtest
I/U-funksjoner
v25-kontaktpunkters ECP/EPP (Extended Capabilities Port/Extended Parallel
Port)
vTo serielle porter med 9 kontaktpunkter
vSeks USB-kontakter med 4 kontaktpunkter (fire på frontpanelet og to på
bakpanelet)
vPS/2-museport
vPS/2-tastbordkontakt
vEthernet-kontakt
vVGA-skjermkontakt
vTre lydkontakter (linje inn, linje ut og mikrofon) på bakpanelet
vTo lydkontakter (mikrofon og hodetelefon) på frontpanelet
Utvidelsesmuligheter
vTo 32-biters PCI-kortspor (Peripheral Component Interconnect)
vTo DIMM-kontakter
Strøm
2Brukerhåndbok

v200 W strømforsyning med manuell spenningsvelger
vAutomatisk 50/60 Hz innfrekvensskifting
vStøtte for avansert styring av strømtilførsel (APM)
vStøtte for ACPI (grensesnitt for automatisk konfigurering og strømstyring)
Sikkerhetsfunksjoner
vPassord for brukere og systemansvarlige
vStøtte for tilføying av en kabellås (Kennsington)
vFeste for hengelås for sikring av dekselet
vKonfigurerbar oppstartingssekvens
vOppstarting uten diskettstasjon, tastbord eller mus
vUovervåket oppstarting
vI/U-styring av diskett og platelager
vI/U-styring av seriell port og parallellport
vSikkerhetsprofil for hver enhet
Programvare forhåndsinstallert av IBM
Maskinen leveres med forhåndsinstallert programvare. Operativsystem,
styreprogrammer for innebygde funksjoner og andre støtteprogrammer følger med.
Forhåndsinstallerte operativsystemer (varierer alt etter modell)
Merk: Ikke alle land (eller regioner) har disse operativsystemene.
vMicrosoft Windows XP Home
vMicrosoft Windows XP Professional
vMicrosoft Windows 2000
Kapittel 1. Installere tilleggsutstyr 3

Tilgjengelig tilleggsutstyr
Her er eksempler på tilgjengelig tilleggsutstyr:
vEksternt tilleggsutstyr
– Enheter som kobles til en parallellport, for eksempel skrivere og eksterne
stasjoner
– Enheter som kobles til en seriell port, for eksempel eksterne modemer og
digitale kameraer
– Lydenheter, for eksempel eksterne høyttalere for lydsystemet
– USB-enheter, for eksempel skrivere, styrespaker og skannere
– Sikkerhetsenheter, for eksempel en kabellås
– Skjermer
vInternt tilleggsutstyr
– Systemminne, kalt DIMM-moduler (Dual Inline Memory Modules)
– PCI-kort (Peripheral Component Interconnect)
– CD-ROM-, DVD- eller CD-RW-stasjon, platelager, diskettstasjon og andre
stasjoner for utskiftbare medier
Du kan lese om det siste innen tilgjengelig utstyr på disse nettstedene:
vhttp://www.ibm.com/pc/us/options/
vhttp://www.ibm.com/pc/support/
Du kan også få informasjon ved å ringe disse telefonnumrene:
vI USA kan du ringe 1-800-IBM-2YOU (1-800-426-2968) eller til din
IBM-forhandler eller IBM-representant.
vI Canada kan du ringe 1-800-565-3344 eller 1-800-IBM-4YOU.
vHvis du befinner deg utenfor USA og Canada, tar du kontakt med din
IBM-forhandler eller IBM-representant.
4Brukerhåndbok

Spesifikasjoner
Dette avsnittet inneholder spesifikasjoner for maskinen.
Dimensjoner
Bredde: 309 mm (12,2 tommer)
Høyde: 84 mm (3,3 tommer)
Dybde: 345 mm (13,6 tommer)
Vekt
Minimumskonfigurasjon som levert: 7,4 kg
Omgivelser
Lufttemperatur:
I drift: 10° til 35°C
Ikke i drift: 10° til 60°C
Luftfuktighet:
I drift: 8 % til 80 %
Ikke i drift: 8 % til 90 %
Transport: 8 % til 90 %
Elektrisitet
Inngangsspenning:
Lavt spenningsområde (115 V):
Minimum: 90 V vekselstrøm
Maksimum: 137 V vekselstrøm
Inngangsfrekvens: 57–63 Hz
Spenningsvelgerinnstilling: 115 V vekselstrøm
Høyt spenningsområde (230 V):
Minimum: 180 V vekselstrøm
Maksimum: 265 V vekselstrøm
Inngangsfrekvens: 47–53 Hz
Spenningsvelgerinnstilling: 230 V vekselstrøm
Kilovoltampere inn (kVA) (ca.) 0,25 kVA
Varmeavgivelse (omtrentlig) i Btu (British thermal units)
per time:
Minimumskonfigurasjon: 257 Btu/time (75 watt)
Maksimumskonfigurasjon: 463 Btu/time (135 watt)
Luftstrøm
Ca. 0,23 kubikkmeter per minutt
Akustiske støyverdier
Merk: I denne maskinen styres viftehastigheten av
temperatur, konfigurasjon og programvare. Faktiske
støyverdier kan være forskjellige fra de oppgitte verdiene
avhengig av hastigheten til viften.
Gjennomsnittlig lydtrykknivå:
For bruker - avstand 0,5 meter:
Ikke i drift: 33 dBA
I drift: 38 dBA
For andre - avstand 1 meter:
Ikke i drift: 31 dBA
I drift: 37 dBA
Oppgitte lydeffektnivåer (øvre grense):
Ikke i drift: 4,6 bel
I drift: 5,0 bel
Merk: Disse nivåene ble målt i kontrollerte akustiske
omgivelser i samsvar med prosedyrer oppgitt av
ANSI (American National Standards Institute) S12.10
og ISO 7779, og er rapportert å være i samsvar med
ISO 9296. Det faktiske støynivået i et rom kan
overskride de oppgitte gjennomsnittsverdiene på
grunn av refleksjoner i rommet og andre støykilder i
nærheten. De oppgitte lydeffektnivåene angir en øvre
grense som de fleste datamaskiner ligger under når
de er i drift.
Kapittel 1. Installere tilleggsutstyr 5

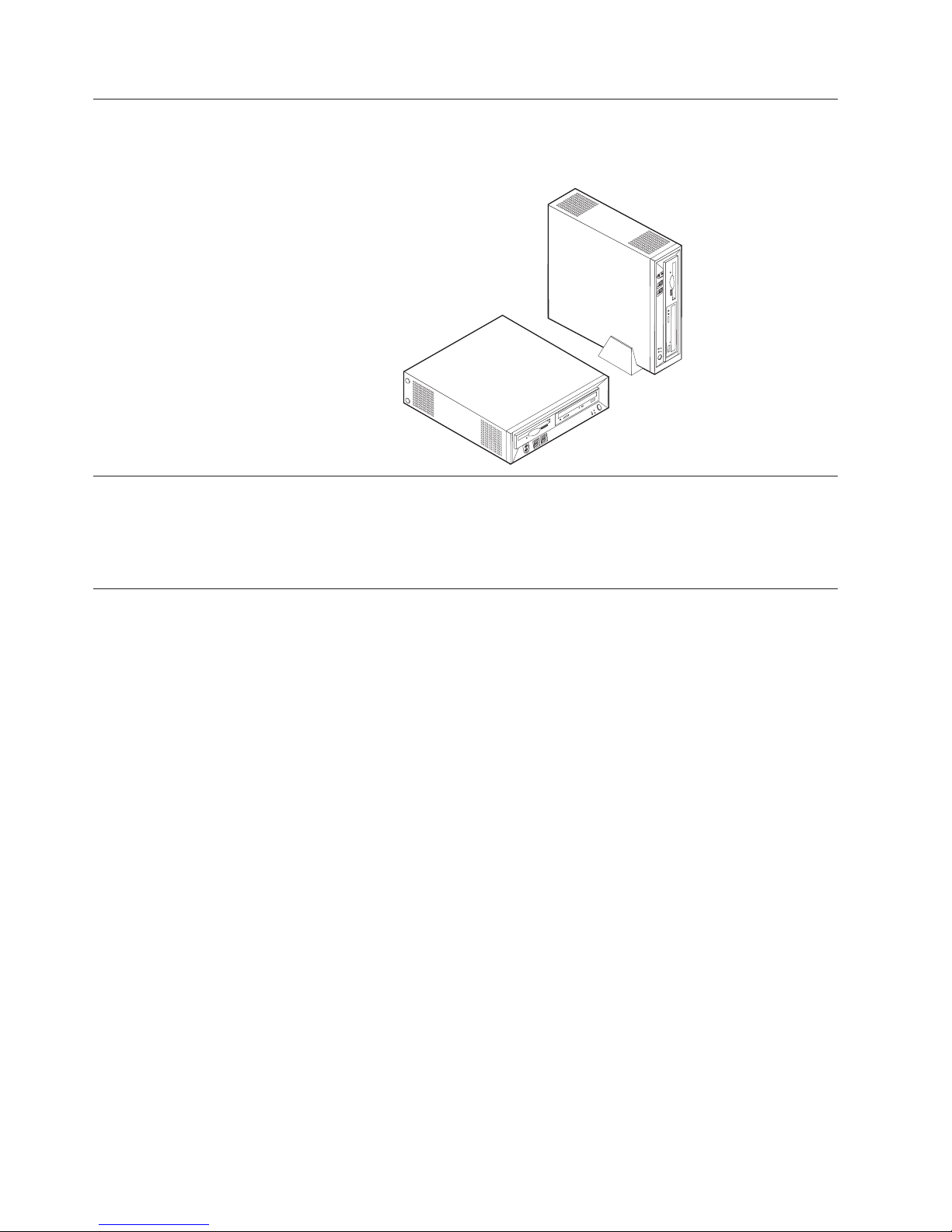

Mulig plassering
For å gi tilstrekkelig luftstrøm til interne komponenter må du plassere maskinen
loddrett ved hjelp av gulvstøtten eller vannrett slik det er vist på figuren nedenfor.
Nødvendig verktøy
Når du skal installere enkelte typer tilleggsutstyr, trenger du en flat skrutrekker
eller en stjerneskrutrekker. For andre typer kan du trenge annet utstyr. Les
instruksjonene som følger med utstyret.
Håndtere deler som er følsomme for statisk elektrisitet
Selv om statisk elektrisitet er ufarlig for deg, kan det forårsake alvorlige skader på
en datamaskin og det installerte utstyret.
Når du installerer tilleggsutstyr, må du ikke åpne den antistatiske pakningen med
utstyret før du blir bedt om å gjøre det.
Når du håndterer utstyr og komponenter, må du ta disse forholdsreglene for å
unngå at utstyret blir ødelagt av statisk elektrisitet:
vBeveg deg minst mulig. Bevegelse kan føre til at du bygger opp statisk
elektrisitet.
vHåndter komponentene forsiktig. Hold kort og minnemoduler i kantene. Ta aldri
på kretsene.
vUnngå at andre tar på deler.
vNår du installerer nytt tilleggsutstyr, holder du den antistatiske pakningen som
inneholder utstyret, i berøring med metalldekselet på et utbyggingsspor eller en
annen umalt metalloverflate i minst to sekunder. Dette reduserer den statiske
elektrisiteten i pakningen og i kroppen din.
vOm mulig tar du utstyret ut av pakningen og setter det direkte inn i maskinen
uten å sette det ned. Hvis dette ikke er mulig, plasserer du den antistatiske
pakningen på en plan og ren flate og legger utstyret oppå den.
vIkke plasser utstyret på maskindekselet eller en annen metallflate.
6Brukerhåndbok

Installere eksternt tilleggsutstyr
Dette kapittelet viser plasseringen til forskjellige eksterne kontakter som du kobler
frittstående enheter til, for eksempel eksterne høyttalere, en skriver eller en
skanner. For enkelte typer utstyr må du installere programvare i tillegg for at den
fysiske forbindelsen skal fungere. Når du skal installere eksterne enheter, bruker
du opplysningene i dette kapittelet for å finne riktig kontakt. Deretter leser du
instruksjonene som følger med enheten for å koble den til maskinen på riktig måte
og installere nødvendig programvare og styreprogrammer.
Finne kontroller og kontakter foran på maskinen
Illustrasjonen nedenfor viser hvor du finner kontrollene og kontaktene foran på
datamaskinen.
«1¬Diskettstasjon «5¬Aktivitetslampe for platelager
«2¬Hodetelefonkontakt «6¬PÅ-lampe
«3¬Mikrofonkontakt «7¬Strømbryter
«4¬USB-kontakter (4) «8¬CD- eller DVD-stasjon
Kapittel 1. Installere tilleggsutstyr 7

Finne kontakter bak på maskinen
Illustrasjonen nedenfor viser hvor du finner kontaktene på baksiden av maskinen.
«1¬Seriell port «8¬Lydutgang
«2¬PCI-utbyggingsspor «9¬VGA-skjermkontakt
«3¬Ethernet-kontakt «10¬USB-kontakter (2)
«4¬Parallellport «11¬PS/2-tastbordkontakt
«5¬Seriell port «12¬PS/2-musekontakt
«6¬Mikrofonkontakt «13¬Strømkontakt
«7¬Lydinngang
Merk: Noen av kontaktene på baksiden av maskinen har fargekoder, slik at det
blir enklere for deg å finne ut hvor du skal koble kablene til maskinen.
Skaffe styreprogrammer
Du kan hente styreprogrammer for operativsystemer som ikke er
forhåndsinstallert, på adressen http://www.ibm.com/pc/support/. Du finner
installeringsinstruksjoner i README-filer sammen med styreprogramfilene.
8Brukerhåndbok

Fjerne dekselet
Viktig
Les “Sikkerhetsinformasjon” på side v og “Håndtere deler som er følsomme
for statisk elektrisitet” på side 6 før du fjerner dekselet.
Slik tar du av dekselet:
1. Avslutt operativsystemet, ta ut alle medier (disketter, CDer eller magnetbånd)
fra stasjonene og slå av alle tilkoblede enheter og maskinen.
2. Trekk ut alle strømledninger fra stikkontaktene.
3. Trekk ut alle kabler som er koblet til maskinen. Dette gjelder strømledninger,
signalkabler og alle andre typer kabler som måtte være tilkoblet.
4. Fjern gulvstøtten hvis den er montert.
5. Fjern hengelåsen eller kabellåsen hvis den er installert.
6. Fjern de to skruene som holder fast dekselet bak på systemenheten.
7. Ta tak i håndtaket på baksiden, trekk dekselet bakover og løft det av.
Kapittel 1. Installere tilleggsutstyr 9

Finne komponenter
Illustrasjonen nedenfor hjelper deg å finne forskjellige deler i maskinen.
«1¬Diskettstasjon «5¬Strømforsyning
«2¬Systembord «6¬Platelagerstasjon
«3¬DIMM-kontakter «7¬CD- eller DVD-stasjon
«4¬PCI-tilkoblingskort «8¬Batteri
10 Brukerhåndbok
