Torque Limited Air Wrench
231TL-2 Series

2 80181852_ed2
4
75
32
1
9
6
11
11 48h
48h
48h
PMAX
9
48h
24h
8
10
(Dwg. 04581666)
13
2
5
6
7
9
10
11
IR # - NPT IR # - BS inch (mm) NPT IR # IR # IR # cm3IR # cm3
C241-810 C28241-810B 3/8 (10) 1/4 MSCF33 10 105-1lb 4 105-1lb 4
'ZJ73' 'ZJ73'

80181852_ed2 EN-1
EN
Product Safety Information
Intended Use:
This Air Impact Wrench is designed to remove threaded fasteners and to partially tighten and
seat a threaded fastener in preparation for manually tightening to the recommended torque
using a calibrated torque wrench.
WARNING
Do not use this tool for nal tightening of threaded fasteners. The reduced torque in the
forward direction is only intended to seat the fastener in preparation for nal torquing.
Always manually torque the fasteners to the recommended torque after using this tool.
For additional information refer to Torque Limited Air Wrench Product Safety Information
Manual Form 45528239.
Manuals can be downloaded from www.irtools.com.
Power Management System
The power management system on this model can not be adjusted by the user. It is locked at the
factory to always provide full power in reverse and reduced power in forward.
Product Specications
Model(s) Style
Drive Impacts
per min.
Recommended
Torque Range
Type Size Forward
ft-lb (Nm)
Reverse
ft-lb (Nm)
231TL-2 Pistol Square
2”extended 1/2” 1,150 35-55 (47-75) 350 (475)
Model(s)
Sound Level dB (A)
(ISO15744)
Vibrations Level
(ISO8662)
† Pressure (Lp) ‡ Power (Lw) m/s²
231TL-2 102.8 113.8 8.1
† KpA = 3dB measurement uncertainty
‡ KwA = 3dB measurement uncertainty

EN-2 80181852_ed2
EN

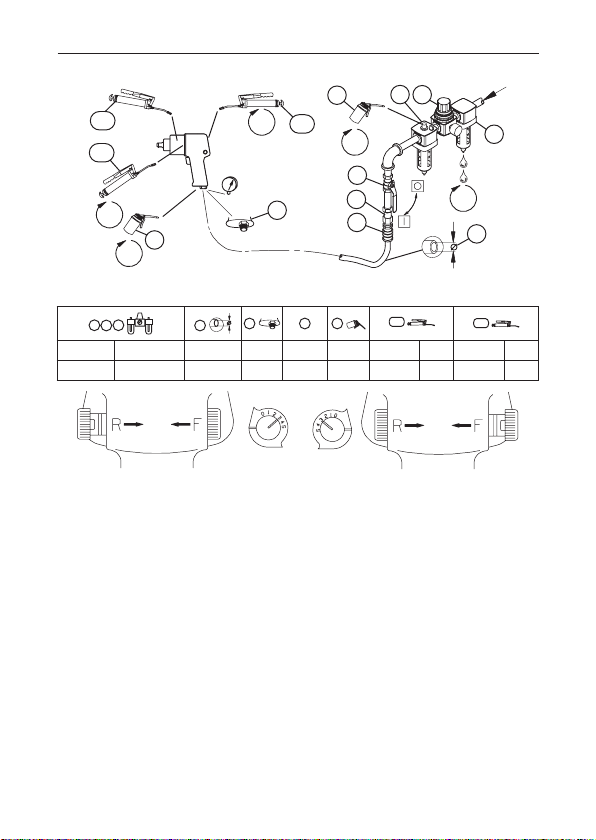

Installation and Lubrication
Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a
properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose
coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling
disconnects. See drawing 04581666 and table on page 2.
Maintenance frequency is shown in circular arrow and dened as h=hours, d=days, and
m=months. Items identied as:
1. Air lter 7. Coupling
2. Regulator 8. Safety Air Fuse
3. Lubricator 9. Oil
4. Emergency shut-o valve 10. Grease - during assembly
5. Hose diameter 11. Grease - through tting
6. Thread size
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
The original language of this manual is English.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

80181852_ed2 ES-1
ES
Información de seguridad sobre el producto
Uso indicado:
Esta llave de impacto está diseñada para eliminar tornillos de rosca y apretar parcialmente y
colocar un tornillo de rosca que vaya a apretarse manualmente en el par recomendado mediante
una llave dinamométrica calibrada.
ADVERTENCIA
No utilice esta herramienta para la jación nal de tornillos de rosca. El par reducido de
apretado sólo pretende colocar el tornillo al que vaya a aplicarse la jación nal. Apriete
siempre de forma manual los tornillos en el par recomendado después de utilizar esta
herramienta.
Para más información, consulte el formulario del manual de información de seguridad del
productor de la llave de aire de par limitado. 45528239.
Los manuales pueden descargarse desde www.irtools.com.
Sistema de gestión de potencia
El usuario no puede ajustar el sistema de gestión de potencia de este modelo. Viene bloqueado
de fábrica para proporcionar siempre la máxima potencia en orden inverso y una potencia
reducida en el apriete.
Especicaciones del producto
Modelo(s) Tipo
Accionamiento Impactos
por
minuto
Intervalo de par
recomendado
Tipo Tamaño Avance
ft-lb (Nm)
Retroceso
ft-lb (Nm)
231TL-2 Pistola Cuadrado
2”de extensión 1/2” 1,150 35-55 (47-75) 350 (475)
Modelo(s)
Nivel sonoro dB (A)
(ISO15744)
Nivel de vibraciones
(ISO8662)
† Presión (Lp) ‡ Potencia (Lw) m/s²
231TL-2 102.8 113.8 8.1
† KpA = 3dB de error
‡ KwA = 3dB de error

ES-2 80181852_ed2
ES
Instalación y lubricación
Dimensione la línea de aire para asegurar la máxima presión de funcionamiento (PMAX) en la
entrada de aire de la herramienta. Vacíe la condensación de las válvulas en los puntos bajos de
la tubería, ltro de aire y depósito del compresor diariamente. Instale una válvula de seguridad
en la manguera de alimentación de tamaño adecuado junto con un dispositivo antilatigazos,
en caso de usar enchufes rápidos sin corte de aire incorporado, para prevenir golpes de la
manguera si ésta falla o se desconecta el enchufe o acoplamiento rápido. Consulte la ilustración
04581666 en la página 2.
La frecuencia de mantenimiento se muestra en forma de echa circular y se dene como
h = horas, d = días y m = meses. Los elementos se identican como:
1. Filtro de aire 7. Acoplamiento
2. Regulador 8. Válvula de seguridad
3. Lubricante 9. Aceite
4. Válvula de corte de emergencia 10. Grasa: durante el montaje
5. Diámetro de la manguera 11. Grasa: por el accesorio
6. Tamaño de la rosca
Piezas y mantenimiento
Una vez agotada la vida útil de la herramienta, se recomienda desarmarla, desengrasarla y
agrupar las piezas en función del material del que están fabricadas para reciclarlas.
El idioma original de este manual es el inglés.
Las labores de reparación y mantenimiento de las herramientas sólo se pueden realizar en un
centro de servicio autorizado.
Remita todas las comunicaciones a la ocina o distribuidor de Ingersoll Rand más cercano.

80181852_ed2 FR-1
FR
Consignes de sécurité du produit
Utilisation prévue :
Cette clé pneumatique à chocs est conçue pour dévisser des dispositifs de xation letés ainsi
que pour partiellement serrer et mettre en place un dispositif de xation leté en préparation au
serrage manuel au couple recommandé à l’aide d’une clé dynamométrique.
ADVERTISSEMENT
N’utilisez pas cet outil pour le serrage nal des dispositifs de xation letés. Le couple
réduit dans le sens du vissage a pour seul but de mettre en place le dispositif de xation
pour le réglage de couple nal. Réglez toujours manuellement le couple de serrage des
dispositifs de xation letés au couple recommandé après l’utilisation de cet outil.
Pour plus d’informations, consultez le manuel d’informations relatives à la sécurité de la
clé pneumatique à couple limité version 45528239.
Les manuels peuvent être téléchargés sur le site www.irtools.com.
Système de gestion de la puissance
Le système de gestion de la puissance de ce modèle ne peut pas être réglé par l’utilisateur. Il
est verrouillé en usine pour toujours fournir sa pleine puissance en dévissage et une puissance
réduite en vissage.
Spécications du produit
Modèle(s) Style
Entraînement Impacts
par
minute
Plage de couples
recommandée
Type Taille Sens avant
ft-lb (Nm)
Sens retour
ft-lb (Nm)
231TL-2 Pistolet Carré
2”étendu 1/2” 1,150 35-55 (47-75) 350 (475)
Modèle(s)
Niveau sonore dB (A)
(ISO15744)
Niveau de vibrations
(ISO8662)
† Pression (Lp) ‡ Puissance (Lw) m/s²
231TL-2 102.8 113.8 8.1
† KpA = incertitude de mesure de 3dB
‡ KwA = incertitude de mesure de 3dB

FR-2 80181852_ed2
FR
Installation et lubrication
Réglez l’alimentation en air de façon à obtenir une pression de fonctionnement maximale
(PMAX) de l’outil au niveau de l’entrée. Drainez quotidiennement le condensat des vannes
situées aux points bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un
raccordement de sûreté pneumatique de taille appropriée en amont du tuyau et utilisez un
dispositif anti-débattement sur tous les raccords pour tuyaux sans coupure interne, an
d’empêcher les tuyaux de fouetter si l’un d’eux se décroche ou si le raccord se détache.
Reportez-vous au schéma 04581666 au tableau de la page 2.
La fréquence de maintenance est indiquée sous la forme d’une èche circulaire et exprimée en
heures (h), jours (j) et mois (m). Les éléments sont identiés comme suit :
1. Filtre à air 7. Raccord
2. Régulateur 8. Raccordement de sûreté pneumatique
3. Lubricateur 9. Huile
4. Vanne d’arrêt d’urgence 10. Graisse - pour l’assemblage
5. Diamètre du tuyau 11. Graisse - dans le raccord
6. Taille du letage
Pièces détachées et maintenance
Lorsque l’outil est arrivé en n de vie, il est recommandé de le démonter, de dégraisser les pièces
et de trier ces dernières par matériau de manière à pouvoir les recycler.
Ce manuel a été initialement rédigé en anglais.
Seul un centre de service agréé peut eectuer la réparation et la maintenance des outils.
Transmettez toutes vos communications au bureau ou au distributeur Ingersoll Rand le plus
proche.

80181852_ed2 IT-1
IT
Informazioni sulla sicurezza del prodotto
Utilizzo:
Questa chiave pneumatica ad impulsi è progettata per l’estrazione di dispositivi di ssaggio
lettati e per serrare parzialmente e posizionare dispositivi di ssaggio lettati in preparazione
ai serraggi manuali alla coppia consigliata utilizzando chiavi dinamometriche opportunamente
tarate.
AVVERTIMENTO
Non usare questo utensile per il serraggio nale di dispositivi di ssaggio lettati. La
coppia ridotta nel senso di rotazione orario (in avanti) serve unicamente a posizionare il
dispositivo di ssaggio in preparazione al serraggio nale. Serrare sempre manualmente i
dispositivi di ssaggio alla coppia consigliata dopo aver utilizzato questo utensile.
Per ulteriori informazioni consultare il modulo Manuale informativo sulla sicurezza
prodotto della chiave pneumatica a coppia limitata. 45528239.
I manuali possono essere scaricati dal sito www.irtools.com.
Sistema di regolazione della potenza
Su questo modello, il sistema di regolazione della potenza non può essere gestito dall’operatore.
Il sistema di regolazione è bloccato dalla casa costruttrice per garantire sempre la massima
potenza nel senso di rotazione antiorario (indietro) e una minore potenza nel senso di rotazione
orario (in avanti).
Speciche del prodotto
Modello/i Stile
Attacco Colpi
al
minuto
Intervallo coppie
Intervallo coppia
Tipo Dimensioni Avanti
ft-lb (Nm)
Indietro
ft-lb (Nm)
231TL-2 Impugnatura
a pistola
Quadro
prolungato 2” 1/2” 1,150 35-55 (47-75) 350 (475)
Modello/i
Livello di rumorosità dB (A)
(ISO15744)
Livello vibrazioni
(ISO8662)
† Pressione (Lp) ‡ Potenza (Lw) m/s²
231TL-2 102.8 113.8 8.1
† KpA = incertezza misurazione 3dB
‡ KwA = incertezza misurazione 3dB

IT-2 80181852_ed2
IT
Installazione e lubricazione
La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare
all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la
condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal
serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del
tubo essibile e utilizzare un dispositivo antivibrazione su tutti i manicotti senza arresto interno
per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.
Vedere il disegno 04581666 e la tabella a pag. 2.
La frequenza delle operazioni di manutenzione è indicata da una freccia circolare ed è espressa
in h=ore, d=giorni e m=mesi. Componenti
1. Filtro dell’aria 7. Accoppiamento
2. Regolatore 8. Fusibile di sicurezza
3. Ingrassatore 9. Olio
4. Valvola di arresto di emergenza 10. Ingrassaggio - durante il montaggio
5. Diametro tubo essibile 11. Ingrassaggio - attraverso il raccordo
6. Dimensione della lettatura
Ricambi e manutenzione
Raggiunto il limite di operatività dell’utensile, si consiglia di smontarlo, sgrassarlo e
separare i pezzi in base al materiale con il quale sono costituiti, in modo da poterli riciclare.
La lingua originale del presente manuale è l’inglese.
La riparazione e la manutenzione dell’utensile devono essere eseguite soltanto da un centro di
assistenza autorizzato.
Per qualsiasi comunicazione, rivolgersi all’ucio o al rivenditore Ingersoll Rand più vicino.

80181852_ed2 DE-1
DE
Informationen zur Produktsicherheit
Vorgesehene Verwendung:
Dieser Druckluft-Schlagschrauber wurde dazu entwickelt, geschraubte Befestigungselemente
zu entfernen oder vorbereitend geschraubte Befestigungselemente teilweise bis zum
Sitz anzuziehen, bevor sie mit einem kalibrierten Drehmomentschlüssel manuell auf ein
vorgegebenes Drehmoment angezogen werden.
ACHTUNG
Dieses Werkzeug nicht für das entgültige Anziehen von geschraubten
Befestigungselementen verwenden. Das reduzierte Drehmoment in der
Vorwärtsrichtung ist nur dazu gedacht, das Befestigungselement in Vorbereitung auf
das endgültige Anziehen zum Sitz zu bringen. Nach Verwendung dieses Werkzeugs die
Befestigungselemente immer manuell auf das vorgegebene Drehmoment anziehen.
Weitere Informationen nden Sie im Handbuch mit den Produktsicherheitsinformationen
für den drehmomentbegrenzten Druckluftschlüssel. 45528239.
Handbücher können unter www.irtools.com heruntergeladen werden.
System zur Krafteinstellung
Das System zur Krafteinstellung kann bei diesem Modell nicht vom Benutzer eingestellt werden.
Es ist werksseitig gesperrt, damit immer volle Kraftabgabe im Rückwärtsgang und reduzierte im
Vorwärtsgang geliefert wird.
Technische Produktdaten
Modell(e) Machart
Antrieb Schläge
pro
Minute
Empfohlenes
Drehmoment
Typ Größe Vorwärts
ft-lb (Nm)
Rückwärts
ft-lb (Nm)
231TL-2 Pistole quadratisch
2”erweitert 1/2” 1,150 35-55 (47-75) 350 (475)
Modell(e)
Geräuschpegel dB (A)
(ISO15744)
Vibrationslevel
(ISO8662)
† Druck (Lp) ‡ Strom (Lw) m/s²
231TL-2 102.8 113.8 8.1
† KpA = 3dB Messunsicherheit
‡ KwA = 3dB Messunsicherheit

DE-2 80181852_ed2
DE
Installation und Schmierung
Die Luftversorgung anpassen, um den maximalen Arbeitsdruck (PMAX) am Werkzeugeingang
sicherzustellen. Kondenswasser am Ventil/an den Ventilen am tiefsten Punkt/den tiefsten
Punkten der Leitungen, dem Luftlter und dem Kompressorbehälter täglich ablassen. Eine
Sicherheits-Druckluftsicherung gegen die Strömungsrichtung im Schlauch und eine
Anti-Schlagvorrichtung an jeder Verbindung ohne interne Sperre installieren, um ein Peitschen
des Schlauchs zu verhindern, wenn ein Schlauch fehlerhaft ist oder sich eine Verbindung löst.
Siehe die Zeichnung 04581666 und die Tabelle auf Seite 2.
Die Wartungsfrequenz ist kreisförmig gezeigt und erklärt sich h=hours (Stunden),
d=days (Tage) und m=months (Monate). Die Punkte bedeuten:
1. Luftlter 7. Verbindung
2. Regler 8. Sicherheits-Druckluftsicherung
3. Schmiereinrichtung 9. Öl
4. Not-Absperrventil 10. Schmierung - während des Zusammenbaus
5. Schlauchdurchmesser 11. Fett - durch Nippel
6. Gewindemaß
Teile und Wartung
Ist die Lebensdauer des Werkzeugs beendet, wird empfohlen, es auseinander zu bauen,
zu entfetten und die Teile nach Materialien zu trennen, damit sie recycelt werden können.
Die Originalsprache dieses Handbuchs ist Englisch.
Die Reparatur und Wartung von Werkzeugen darf nur von einem autorisierten Wartungsund
Reparatur-Center durchgeführt werden.
Führen Sie jedwede Kommunikation bitte über das nächste Ingersoll Rand-Büro oder eine
entsprechende Werksvertretung.

80181852_ed2 NL-1
NL
Productveiligheidsinformatie
Bedoeld gebruik:
Deze pneumatische slagmoersleutel is bedoeld om schroefdraadbevestigingen te verwijderen
en om deze te plaatsen en gedeeltelijk vast te draaien als voorbereiding op het handmatig
vastzetten ervan met het aanbevolen aanhaalmoment met behulp van een gekalibreerde
momentsleutel.
WAARSCHUWING
Gebruik dit gereedschap niet om schroefdraadbevestigingen denitief vast te
zetten. Het verminderde koppel in voorwaartse richting is slechts bedoeld om de
schroefdraadbevestiging op zijn plaats te brengen als voorbereiding op het denitief
aanhalen. Zet de bevestigingen na gebruik van dit gereedschap altijd handmatig vast met
het aanbevolen aanhaalmoment.
Voor aanvullende informatie kunt u het koppelmomentluchtsleutel
Productveiligheidsinformatie Handleidingformulier raadplegen 45528239.
Handleidingen kunnen worden gedownload vanaf www.irtools.com.
Krachtregelingssysteem
Het krachtregelingssysteem op dit model kan niet door de gebruiker worden afgesteld. Het is in
de fabriek vergrendeld om altijd het volledige vermogen te geven in achterwaartse richting en
een verminderd vermogen in voorwaartse richting.
Productspecicaties
Model(len) Soort
Aandrijving Slagen
per min.
Aanbevolen
Koppelbereik
Type Afmeting Vooruit
ft-lb (Nm)
Achteruit
ft-lb (Nm)
231TL-2 Pistool Vierkant
2”verlengd 1/2” 1,150 35-55 (47-75) 350 (475)
Model(len)
Geluidsniveau dB (A)
(ISO15744)
Trillingsniveau
(ISO8662)
† Druk (Lp) ‡ Vermogen (Lw) m/s²
231TL-2 102.8 113.8 8.1
† Meetonnauwkeurigheid bij KpA = 3dB
‡ Meetonnauwkeurigheid bij KwA = 3dB

NL-2 80181852_ed2
NL
Installatie en smering
Meet luchttoevoerleiding om zeker te zijn van maximale bedrijfsdruk (PMAX) van gereedschap
bij gereedschapsinlaat. Tap dagelijks condensaat af van kleppen bij lage punten van leidingwerk,
luchtlter en compressortank. Monteer een debiet-afslagklep met de juiste afmeting
bovenstrooms van de slang en gebruik een antislingerelement op elke slangkoppeling zonder
interne afsluiter om te voorkomen dat de slang gaat slingeren als een koppeling losraakt of bij
slangbreuk. Zie tekening 04581666 en tabel op pagina 2.
De frequentie voor onderhoud staat aangegeven in de ronde pijl en is gedenieerd als h=uren,
d=dagen en m=maanden. Aangegeven onderdelen:
1. Luchtlter 7. Koppeling
2. Regelaar 8. Debiet-afslagklep
3. Smeerinrichting 9. Olie
4. Noodafsluitklep 10. Vet - tijdens montage
5. Slangdiameter 11. Vet - door nippel
6. Tapmaat
Onderdelen en onderhoud
Als het gereedschap niet meer wordt gebruikt vanwege ouderdom, slijtage of defecten, wordt
u geadviseerd het gereedschap te demonteren en de onderdelen te ontvetten en te scheiden
voor recycling.
De oorspronkelijke taal van deze handleiding is Engels.
Reparatie en onderhoud van dit gereedschap mogen uitsluitend door een erkend
servicecentrum worden uitgevoerd.
Voor alle communicatie wordt u verwezen naar de dichtstbijzijnde Ingersoll Rand vestiging of
dealer.

80181852_ed2 DA-1
DA
Produktsikkerhedsinformation
Anvendelsesområder:
Denne trykluftsnøgle er udformet til at erne gevindskårne lukkemekanismer og til delvist at
stramme og anbringe en gevindskåren lukkemekanisme til forberedelse af manuel stramning til
det anbefalede moment vha. en kalibreret momentnøgle.
ADVARSEL
Brug ikke dette værktøj til afsluttende stramning af gevindskårne lukkemekanismer.
Det reducerede moment i den fremadgående retning er kun beregnet til at anbringe
lukkemekanismen til forberedelse af det afsluttende drejningsmoment. Drej altid
lukkemekanismerne manuelt til det anbefalede moment efter brug af dette værktøj.
Yderligere oplysninger ndes i manualen Produktsikkerhedsoplysninger til dette værktøj.
45528239.
Vejledninger kan downloades fra www.irtools.com.
Eektstyringssystem
Eektstyringssystemet på denne model kan ikke justeres af brugeren. Det er låst på fabrikken for
altid at levere fuld eekt i tilbagegående retning og reduceret eekt i fremadgående retning.
Produktspecikationer
Model(ler) Stil
Drev Momenter
pr. min.
Anbefalet
momentområde
Type Størrelse Fremad
ft-lb (Nm)
Tilbagegående
ft-lb (Nm)
231TL-2 Pistol Kvadrat
2”udvidet 1/2” 1,150 35-55 (47-75) 350 (475)
Model(ler)
Lydniveau dB (A)
(ISO15744)
Vibrationsniveau
(ISO8662)
† Tryk (Lp) ‡ Eekt (Lw) m/s²
231TL-2 102.8 113.8 8.1
† KpA = 3dB måleusikkerhed
‡ KwA = 3dB måleusikkerhed

DA-2 80181852_ed2
DA
Installation og smøring
Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk
(PMAX) ved værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes,
luftlterets og kompressortankens lavpunkt(er). Montér en sikkerhedstryksikring i korrekt
størrelse op ad slangen og brug en anti-piskeanordning tværs over eventuelle slangekoblinger
uden intern aukning for at forhindre, at slangen pisker, hvis en slange svigter, eller koblingen
frakobles. Se tegning 04581666 og tabellen på side 2.
Vedligeholdelsesfrekvensen vises i en cirkulær pil og deneres som t=timer, d=dage og
m=måneder. Elementerne er identiceret som:
1. Luftlter 7. Kobling
2. Regulator 8. Sikkerhedstryksikring
3. Smøreapparat 9. Olie
4. Nødafspærringsventil 10. Fedt - under samlingen
5. Slangediameter 11. Fedt - gennem monteringen
6. Gevindstørrelse
Dele og vedligeholdelse
Når værktøjets brugstid er udløbet, anbefales det, at værktøjet demonteres og aedtes, og at
dele og materialer skilles ad m.h.p. genbrug af disse.
Denne vejlednings originalsprog er engelsk.
Reparation og vedligeholdelse af værktøjet må kun foretages af et autoriseret servicecenter.
Al korrespondance bedes stilet til Ingersoll Rands nærmeste kontor eller distributør.

80181852_ed2 SV-1
SV
Produktsäkerhetsinformation
Avsedd användning:
Denna luftdrivna slående mutterdragare är utformad för att lossa gängade fästelement och
för att delvis dra åt och föra på plats ett gängat fästelement som förberedelse för manuell
åtdragning till rekommenderat moment med en kalibrerad momentnyckel.
VARNING
Använd inte det här verktyget för slutlig åtdragning av gängade fästelement. Det
reducerade momentet i åtdragande riktning är endast ämnat för att föra fästelementen på
plats som förberedelse för slutlig momentdragning. Momentdra alltid fästelementen till
rekommenderat moment efter att det här verktygets använts.
För ytterligare information, se informationsmanualen om begränsad lufdrivna
mutterdragare 45528239.
Manualerna kan laddas ner från www.irtools.com.
Eekthanteringssystem
Kraftstyrningsystemet på den här modellen kan inte justeras av användaren. Det låses på
fabriken för att alltid ge full kraft i reverserad riktning och reducerad kraft i åtdragande riktning.
Produktspecikationer
Modell(er) Typ
Drivning Slag per
minut
Rekommenderat
momentområde
Typ Storlek Framåt
ft-lb (Nm)
Bakåt
ft-lb (Nm)
231TL-2 Pistol Fyrkant
2”förlängd 1/2” 1,150 35-55 (47-75) 350 (475)
Modell(er)
Ljudnivå dB (A)
(ISO15744)
Vibrationsnivå
(ISO8662)
† Tryck (Lp) ‡ Eekt (Lw) m/s²
231TL-2 102.8 113.8 8.1
† KpA = 3dB mätosäkerhet
‡ KwA = 3dB mätosäkerhet

SV-2 80181852_ed2
SV
Installation och smörjning
Dimensionera luftförsörjningsledningen för att säkerställa verktygens maximala driftstryck
(PMAX) vid verktygets ingångsanslutning. Dränera dagligen kondens från ventiler placerade vid
ledningens lägsta punkter, luftlter och kompressortank. Installera en säkerhetsventil av lämplig
storlek uppström från slangen och använd en anti-ryckenhet över alla slangkopplingar som
saknar intern avstängning, för att motverka att slangen rycker till och en slang går sönder eller
koppling lossar. Se illustrationen 04581666 och tabellen på sidan 2.
Underhållsfrekvensen visas i cirkelpilar och denieras som h=timmar, d=dagar och m=månader.
Posterna denieras som:
1. Luftlter 7. Koppling
2. Regulator 8. Säkerhetsventil
3. Smörjare 9. Olja
4. Nödstoppsventil 10. Fett - under montering
5. Slangdiameter 11. Fett - via anslutning
6. Gängstorlek
Delar och underhåll
När verktyget inte längre går att använda rekommenderas det att verktyget demonteras,
tvättas och delarna separeras enligt material så att allt kan återvinnas.
Originalspråket i denna manual är engelska.
Reparation och underhåll på verktyg bör bara utföras av en auktoriserad reparationsverkstad.
All kommunikation hänvisas till närmaste Ingersoll Rand-kontor eller -distributör.

80181852_ed2 NO-1
NO
Sikkerhetsinformasjon for produktet
Tiltenkt bruk:
Trykkluftsmuttertrekkeren er designet til å erne gjengede festeanordninger , samt til å
delstramme og plassere en gjenget festeanordning før den strammes manuelt med en kalibrert
momentnøkkel til anbefalt vridningsmoment.
ADVARSEL
Bruk ikke verktøyet til å stramme gjengede festeanordninger helt. Vridningsmomentet
fremover er redusert og skal bare brukes til å sikre festeanordningens plasssering, før
endelig stramming utføres manuelt. Festeanordningene skal alltid strammes manuelt til
anbefalt vridningsmoment etter bruk av dette verktøyet.
For ytterligere informasjon se lufttrykksskjema i produktsikkerhetsinformas
jonhåndboken for vridningsmomentnøkkelen. 45528239.
Håndbøker kan lastes ned fra www.irtools.com.
Eektstyringssystem
Eektstyringssystemet på denne modellen kan ikke justeres av brukeren. Systemet låses på
fabrikken til å yte full eekt bakover og redusert eekt fremover.
Produktspesikasjoner
Modell(er) Type
Drivmekanisme Slag
per
minutt
Anbefalt
vridningsmomentområde
Type Størrelse Fremover
tomme-pund (Nm)
Bakover
tomme-pund (Nm)
231TL-2 Pistol Firkant
2”utvidet 1/2” 1,150 35-55 (47-75) 350 (475)
Modell(er)
Lydnivå dB (A)
(ISO15744)
Vibrasjonsnivå
(ISO8662)
† Trykk (Lp) ‡ Eekt (Lw) m/s²
231TL-2 102.8 113.8 8.1
† KpA = 3dB måleusikkerhet
‡ KwA = 3dB måleusikkerhet

NO-2 80181852_ed2
NO
Installasjon og smøring
Luftforsyningsslangen skal ha en størrelse som sikrer maksimalt driftstrykk (PMAX) ved
verktøysinntaket. Drener daglig kondens fra ventilen(e) ved lave rørpunkter, luftlter og
kompressortank. Monter en sikkerhetsluftsikring oppstrøms i slangen og bruk en antipiskeenhet
over slangekoblinger uten intern avstengning, for å forhindre at slangen pisker i tilfelle
funksjonsfeil eller utilsiktet frakobling. Se tegning 04581666 og tabellen på side 2.
Vedlikeholdsfrekvensen vises med en sirkelpil og er denert som h=hours (timer),
d=days (dager) og m=months (måneder). Komponenter identiseres som:
1. Luftlter 7. Kobling
2. Regulator 8. Sikkerhetsluftsikring
3. Smøreapparat 9. Olje
4. Nødstoppventil 10. Smørefett - under montering
5. Slangediameter 11. Smørefett - gjennom smørenippel
6. Gjengestørrelse
Reservedeler og vedlikehold
Når verktøyet ikke lenger er bruksdyktig, anbefales det å demontere og avfette verktøyet,
samt utskille deler etter materiale for gjenvinning.
Håndbokens originalspråk er engelsk.
Reparasjon og vedlikehold av verktøyet skal bare utføres av et autorisert servicesenter.
Alle henvendelser rettes til nærmeste Ingersoll Rand kontor eller distributør.
